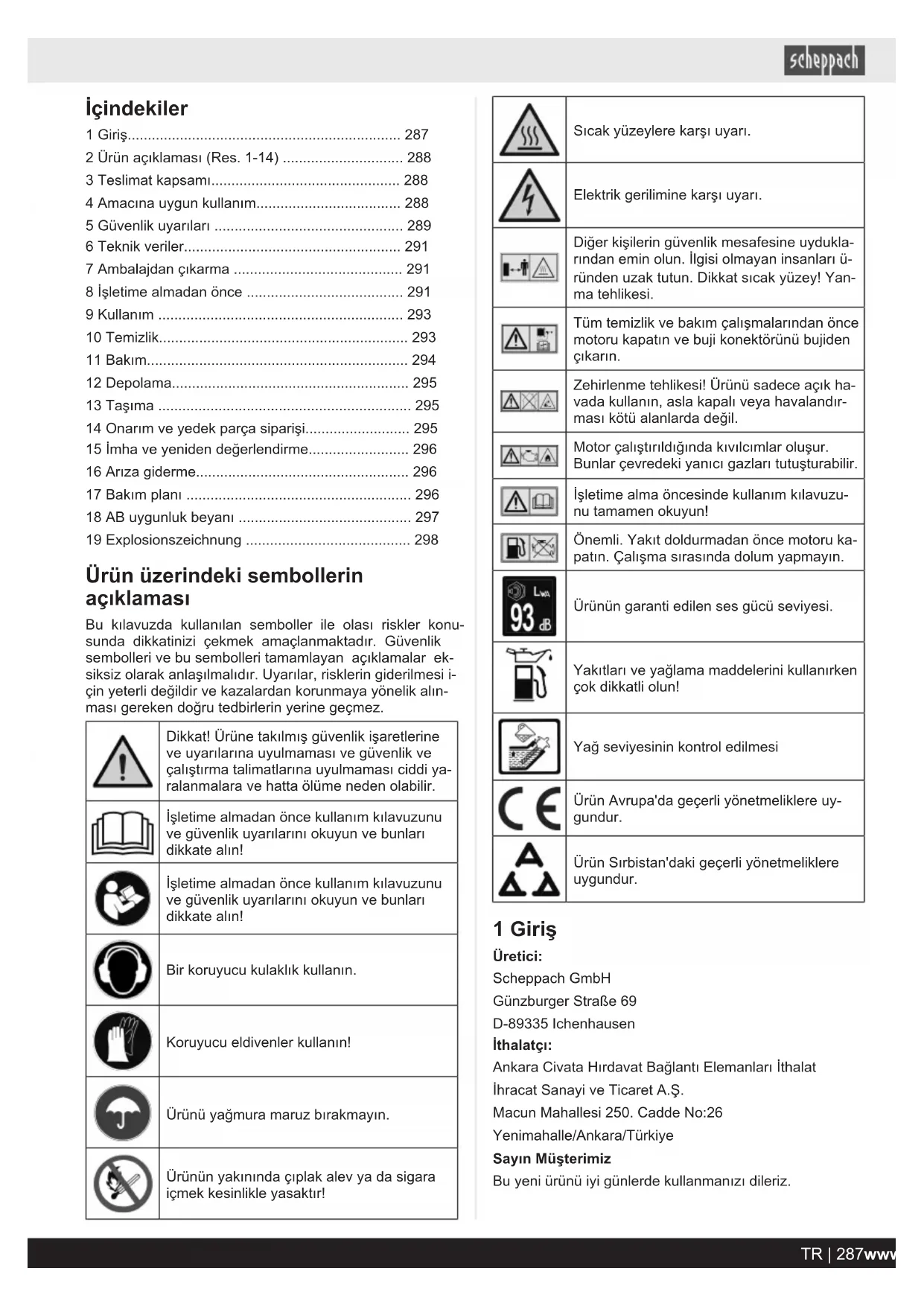

KULLANIM KILAVUZU SG2500I SCHEPPACH

TR Inverter jeneratörü | Orijinal kullanma kilavuzunun çevirisi.... 287

1

2 Ürün açıklaması (Res. 1-14) 288

3 Teslimat kapsamı 288

4 Amacına uygun kullanım.... 288

5 Güvenlik uyarıları 289

6 Teknik veriler....291

7 Ambalajdan çıkarma 291

8 İşletime almadan önce 291

9 Kullanım 293

10 Temizlik....293

11 Bakım....294

12 Depolama.... 295

13 Taşıma 295

14 Onarım ve yedek parça siparişi.... 295

15 Imha ve yeniden değerlendirme.... 296

16 Ariza giderme.... 296

17 Bakım planı 296

18 AB uygunluk beyani 297

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarlarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarlarını okuyun ve bunları dikkate alın!
	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarlarını okuyun ve bunları dikkate alın!
	Bir koruyucu kulaklık kullanın.
	Koruyucu eldivenler kullanın!
	Ürünü yağmura maruz bırakmayın.
	Ürünün yakınında çiplak alev ya da sigara içmek kesinlikle yasaktır!

	Sıcak yüzeylere karşı uyarı.
	Elektrik gerilimine karşı uyarı.
	Diğer kişilerin güvenlik mesafesine uydukla- rından emin olun. İlgisi olmayan insanları ü- ründen uzak tutun. Dikkat sıcak yüzey! Yan- ma tehlikesi.
	Tüm temizlik ve bakım çalışmalarından önce motoru kapatın ve buji konektörünü bujiden çıkarın.
	Zehirlenme tehlikesi! Ürünü sadece açık ha- vada kullanın, asla kapalı veya havalandır- ması kötü alanlarda değil.
	Motor çalıştırıldığında kıvılcımlar oluşur. Bunlar çevredeki yanıcı gazları tutuşturabilir.
	İşletime alma öncesinde kullanım kılavuzu- nu tamamen okuyun!
	Önemli. Yakıt doldurmadan önce motoru ka- patın. Çalışma sırasında dolum yapmayın.
	Ürünün garanti edilen ses gücü seviyesi.
	Yakıtları ve yağlama maddelerini kullanırken çok dikkatli olun!
	Yağ seviyesinin kontrol edilmesi
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

Ihracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, o-narım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

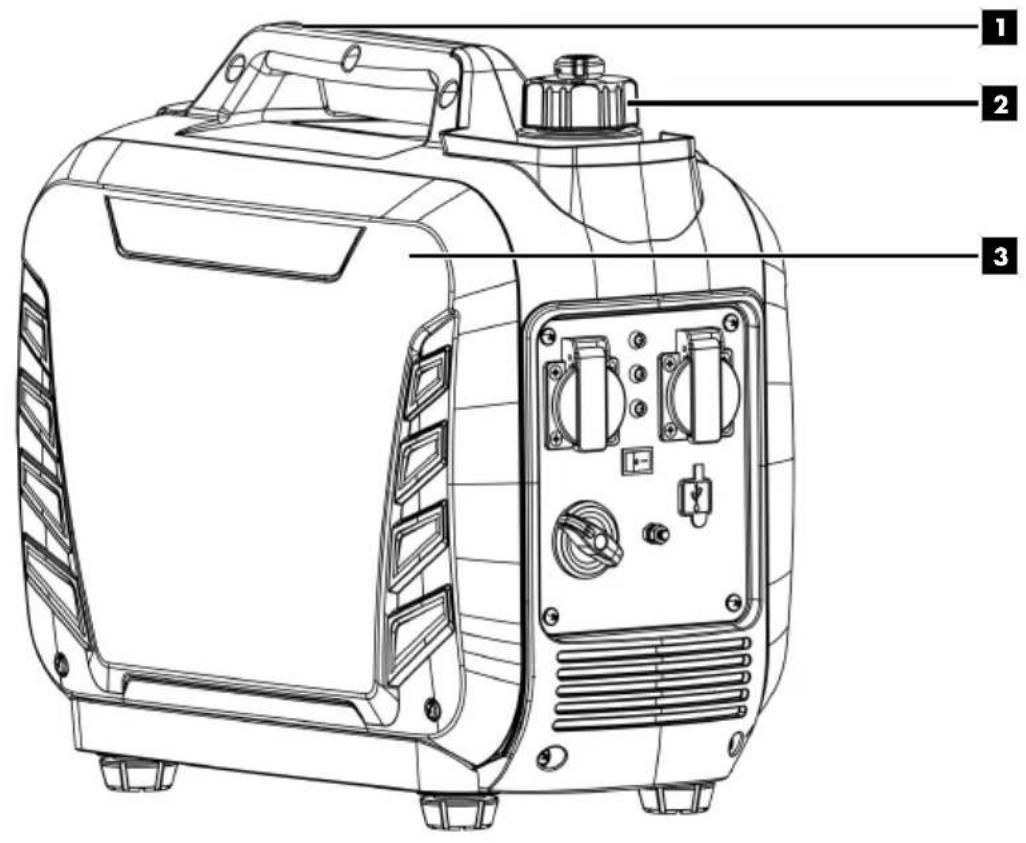

2 Ürün açıklaması (Res. 1-14)

1. Taşıma kulpu
2. Depo kapağı
3. Motor kapağı
4. Buji kapağı
5. Çekme ipli marş
6. Çalışma göstergesi
7. Aşırı yük göstergesi
8. Yağ uyarı göstergesi
9. 230 V\~ priz (2x)
10. Enerji tasarruf şalteri
11. USB bağlantısı (2x)
12. Topraklama vidası
13. Jikleli açma/kapatma şalteri
14. Huni
15. Buji anahtarı
16. Yağ ölçüm çubuğu
17. Kelebek vida
18. Hava filtresi kapağı
19. Hava filtresi
20. Buji
21. Buji fişi
22. Yakıt filtresi elemanı
23. Dolum seviyesi işareti

3 Teslimat kapsamı

Adet Tanım

1 x Jeneratör
1 x Buji anahtarı
1 x Huni
1 x Kullanım kılavuzu

4 Amacına uygun kullanım

Jeneratör, 230 V\~ AC gerilim kaynağında çalışması amaçlanan ürünler için uygundur. Ev aletleri ve elektronik ürünler için lütfen ilgili üreticinin bilgilerine göre uygunluğu kontrol edin.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

! TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

! iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

5.1 Genel güvenlik açıklamaları

DİKKAT

Dikkat!

Ürünlerin kullanımında yaralanma ve hasarları önlemek için bazı güvenlik önlemlerine uyulmalıdır. Bu nedenle kullanma kılavuzunu/güvenlik uyarılarını dikkatle okuyun. Ürünü başka birine vermeniz durumunda lütfen bu kullanma kılavuzunu/güvenlik uyarılarını birlikte teslim edin. Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

• Çocuklar, jeneratör ünitesinden güvenli bir mesafede tutularak korunmalıdır.
• Yakıt yanıcıdır ve yüksek derecede parlayıcıdır. Çalışma sırasında doldurmayın. Sigara içeriken veya açık ateşin yakınında doldurmayın. Herhangi bir yakıt dök-meyin.
• Pistonlu içten yanmalı motorun bazı parçaları sıcakır ve yanıklara neden olabilir. Jeneratör ünitesi üzerindeki uyarı bilgilerine dikkat edilmelidir.

TEHLIKE

Zehirlenme tehlikesi

Egzoz gazları, yakıtlar ve yağlama maddeleri zehirlidir; egzoz gazları solunmamalıdır.

DİKKAT

Yangın riski

Yakıt ve yakıt buharları yüksek derecede yanıcı veya patlayıcıdır.

• Motor egzoz gazları zehirlidir. Jeneratör ünitesi havalandırmasız odalarda çalıştırılmamalıdır. Jeneratör ünitesi iyi havalandırılan odalarda çalıştırılacaksa, egzoz gazları bir egzoz hortumu aracılığıyla doğrudan dışarıya yönlendirilmeli ve yangın ve patlamaya karşı koruma için ek gereklilikler karşılanmalıdır. Bir egzoz hortumu çalışırken zehirli egzoz gazları da dışarı çıkabilir. Yangın tehlikesi nedeniyle, egzoz hortumu asla yanıcı maddelere doğru yönlendirilmemelidir.
• Jeneratör üniteleri sadece nominal ortam koşulları altında nominal performanslarına kadar kullanılmalıdır. Jeneratör ünitesi ISO 8528-8:2016, 7.1'e göre referans koşullara uymayan koşullar altında kullanılırsa ve motorun veya jeneratörün soğutması zarar görmüşse, örneğin sınırlı alanlarda çalıştırmanın bir sonucu olarak, performans azaltılmalıdır.
• Jeneratör ünitesinde hiçbir değişiklik yapılamaz.
• Üreticinin önceden ayarladığı devir sayısı değiştirilmemelidir. Jeneratör ünitesi veya bağlı cihazlar hasar görebilir.
• Jeneratör ünitesini asla yüksek derecede yanıcı mad- delerin bulunduğu odalarda çalıştırmayın.

DIKKAT

Sıcak yüzeyler!

Egzoz sistemine ve tahrik ünitesine dokunmayın.

DİKKAT

Koruyucu kulaklık kullanın!

Ürünün yakınındayken uygun koruyucu kulaklık kullanın.

• Mekanik olarak hareket eden veya sıcak parçalara dokunmayın. Koruyucu kapakları çıkarmayın.
• Bakım ve aksesuarlar için sadece orijinal parçalar kullanılabilir.
• Onarım ve ayar çalışmaları sadece yetkili uzman personel tarafından gerçekleştirilebilir.
• Kendinizi elektrik tehlikelerinden koruyun.
• Jeneratör ünitesine asla ıslak elle dokunmayın.
• Açık alanlardaki çalışmalarda, sadece bunun için onaylı ve uygun işaretli uzatma kabloları kullanın (H07RN).
• Jeneratör ünitesini asla yağmurda veya karda çalıştır- mayın.
• Taşıma ve yakıt doldurma sırasında motoru kapatın.
• Depoyu açık ışık, ateş veya uçuşan kıvılcımların yakınında boşaltmayın. Sigara içmeyin!
• Jeneratör ünitesinin gök gürültülü fırtınalar sırasında kullanılması yasaktır - Yıldırım çarpma tehlikesi!
• Jeneratör ünitesini güvenli ve düz bir yere yerleştirin. Çalışma sırasında döndürmek ve devirmek veya yer değiştirmek yasaktır.
• Jeneratör ünitesini duvarlardan veya bağlı cihazlardan en az 1 metre uzağa kurun.
• Teknik verilerde ses gücü seviyesi (LwA) ve ses basıncı seviyesi (LpA) altında belirtilen değerler, emisyon seviyelerini temsil eder ve güvenli çalışma seviyeleri olmaları gerekmez. Emisyon ve immisyon seviyeleri arasında bir bağlantı olduğundan, bu, gerekli olabilecek ek önlemleri belirlemek için güvenilir bir şekilde kullanılamaz. Çalışanın güncel emisyon seviyesini etkileyen faktörler arasında çalışma alanının özellikleri, diğer gürültü kaynakları, havadan gelen gürültü, vb. yer alır; örneğin makine sayısı ve diğer komşu işlemler ve operatörün gürültüye maruz kaldığı süre gibi. İzin verilen emisyon seviyesi de ülkeden ülkeye değişebilir.
  Ancak bu bilgiler makine işletmecisinin risk ve tehlikeleri daha iyi değerlendirmesini sağlayacaktır. Gerekirse, ses basıncı seviyesini belirlemek için kurulumdan sonra akustik ölçümler yapılmalıdır.
• Jeneratör ünitesinin kullanıldığı yer için geçerli olan e-lektrik güvenliği yönetmeliklerine dikkat edin.

5.2 Elektrik güvenliği

• Herhangi bir arıza olmadığından emin olmak için kullanmadan önce, jeneratör ünitesi ve elektrik donanımı (kablolar ve fiş bağlantıları dahil) kontrol edilmelidir.

• Jeneratör ünitesi, enerji tedarik şirketlerinin güç kaynağı gibi diğer güç kaynaklarına bağlanmamalıdır. Mevcut elektrik sistemlerine yedek bağlantının sağlandığı özel durumlarda, bu işlem yalnızca kamu elektrik şebekesini kullanarak çalışan donanım ile jeneratör ünitesinin çalışması arasındaki farkları dikkate alan kalifiye bir elektrikçi tarafından gerçekleştirilebilir. ISO 8528'in bu bölümü uyarınca, farklılıklar kullanım kılavuzunda belirtilmelidir.

• Elektrik çarpmasına karşı koruma, jeneratör ünitesiyle tam olarak eşleşen koruma şalterlerine bağlıdır. Bir koruma şalterinin değiştirilmesi gerekiyorsa, aynı değer ve performans özelliklerine sahip bir koruma şalteri ile değiştirilmelidir.

• Yüksek mekanik yükler nedeniyle, sadece dayanıklı kauçuk hortumlar (IEC 60245-4'e göre) veya eşdeğer ekipman kullanılmalıdır.
• Uzatma kabloları veya mobil dağıtım ağları kullanılıyorsa, direnç değeri 1,5 Ω'u aşmamalıdır. Referans değer olarak, 1,5 mm² kesit için kabloların toplam uzunluğu 60 m'yi, 2,5 mm² kesit için 100 m'yi aşılmalalıdır.

UYARI

Jeneratör ünitesinin kullanıldığı yer için geçerli olan e-lektrik güvenliği yönetmeliklerine uyun.

UYARI

Bir tesisin bir jeneratör ünitesi tarafından yeniden beslenmesi durumunda, bu tesisin koruyucu önlemlerine ve geçerli yönetmeliklerine bağlı olarak gereklilikleri ve önlemleri dikkate alın.

5.3 Yakıt kullanımı

DİKKAT

Yakıt olarak sadece Super E10 benzin kullanın.

TEHLIKE

Hayati tehlike!

Yakıt zehirli ve yüksek derecede yanıcıdır.

• Yakıtı sadece bu amaç için tasarlanmış kaplarda (bidonlarda) saklayın.
• Yakıt deposu kapaklarını daima tekniğine uygun şekilde vidalayın ve sıkın.
• Güvenlik nedeniyle hasar görmesi durumunda yakıt deposu ve diğer depo kapakları değiştirilmelidir.
• Yakıtı kıvılcımlardan, açık alevlerden, sürekli alevlerden, ısı kaynaklarından ve diğer tutuşturucu kaynaklardan uzak tutun. Sigara içmeyin!
• Sadece açık havada yakıt dolumu yapın ve yakıt dolumu sırasında sigara içmeyin.
• Yakıt dolumu yapmadan önce yanmalı motoru kapatın ve soğumasını bekleyin.
• Yakıt motor çalıştırılmadan önce doldurulmalıdır. Motor çalışırken veya ürünü kapattıktan hemen sonra depo kapağını açmayın veya yakıt doldurmayın.
• Depo kapağını dikkatlice ve yavaşça açın. Basıncın dengelenmesini bekleyin ve ancak ondan sonra depo kapağını tamamen çıkarın.

• Yakıtın yanmalı motora ve gövdeye sızmasını önlemek adına yakıt doldurmak için uygun bir huni veya doldurma borusu kullanın.
  Depoya aşırı yakıt doldurmayın!

• Yakıtın genişmesini sağlamak için, yakıt deposunu asla dolum ağzının alt kenarının üzerinde doldurmayın. Yanmalı motorun kullanım kılavuzundaki ek bilgilere dikkat edin.

• Yakıt taşmışsa, yakıtlə kirlenen alan temizlenene kadar yanmalı motoru çalıştırmayın. Yakıt buharları buharlaşana kadar (kurulayın) herhangi bir çalıştırma denemesi önlenmelidir.
  • Dökülen yakıtı her zaman silin.
• Yakıt kıyafete bulaşmışsa, üstünüzü değiştirin.
• Depo kapağı her yakıt doldurma işleminden sonra tekniğine uygun olarak vidalanmalı ve sıkılmalıdır. Ürün, orijinal depo kapağı takılı olmadan çalıştırılmamalıdır.
• Güvenlik nedeniyle yakıt hattını, yakıt deposunu, yakıt kapağını ve bağlantılarını hasar, eskime (kırlganlık), sıkı oturma ve sızıntı açısından düzenli olarak kontrol edin ve gerekirse değiştirin.
• Depoyu sadece açık alanda boşaltın.
• Yakıt gibi işletme malzemelerini tasfiye etmek veya depolamak için asla içecek şişeleri veya benzer nesneler kullanmayın. İnsanlar, özellikle de çocuklar bunlardan içmek isteyebilir.
• Ürünü depoda yakıt varken asla bir binanın içinde depolamayın. Yakıt buharları açık alevler veya kıvılcımlarla temas edip tutuşabilir.
• Ürünü ve yakıt deposunu ıstıcıların, radyant ıstıcıların, kaynak cihazlarının veya diğer ısı kaynaklarının yakınına koymayın.

TEHLIKE

Patlama tehlikesi!

Çalışma sırasında depoda, depo kapağında veya yakıt taşıyan parçalarda (yakıt hatları) bir arıza tespit edilirse, yanmalı motor derhal kapatılmalıdır.

Daha sonra bir uzman bayiye danışılmalıdır.

Artik riskler

Elektrikli makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Ürünün istem dışı devreye alınmasından kaçının.
• Ürün çalıştığıında ellerinizi çalışma alanından uzak tutun.
• Ürünün istemeden işletme alınması.
• Kullanım kılavuzunda belirtilen bakım ve güvenlik uyarılarına uyun.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

6 Teknik veriler

Jeneratör Dijital invertör
Koruma türü IP23M
Aralıksız güç P_n (COP)(230 V) (S1)	1,6 kW
Maks. güç P_maks. (230 V)(S2 5min)	2,0 kW
Nominal gerilim U_n	2 x 230 V~
Nominal akım I_n	7 A (230 V~)
Nominal akım I_n	2 x 2,1 A (USB)
Frekans F_n	50 Hz
Güç sınıfı G1
Etki gücü faktörü φ 1
Kalite sınıfı A
Tahrik motoru yapı türü 4 zamanlı, 1 silindirli,hava soğutmalı
Silindir hacmi 79 cm ^3
Maks. güç (motor) 2,2 kW / 3 BG
Yakıt Super E10 Benzin
Depo içeriği 4,1 l
Motor yağı tipi 15W40
Yağ miktarı (yakl.)	350 ml
Tam yükte tüketim	1,27 l/saat
Ağırlık	17,5 kg
Sıcaklık maks.	40°C
Maks. kurulum yüksekliği(üNN)	1000 m
Buji	A7RTC

Teknik değişiklik yapma hakkı saklıdır!

İşletim türü S1 (aralıksız işletim)

Ürün belirtilen güçte sürekli olarak çalıştırılabilir.

İşletim türü S2 (kısa süreli işletim)

Ürün belirtilen güçte kısa süreliğine çalıştırılabilir (5 dak).

UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Geçerli standartlar (EN ISO 3744:1995, ISO 8528-10:1998) uyarınca ölçülen gürültü oluşumu hakkında bilgi:

Ses basinci L_pA	71,6 dB
Ses gücü L_wA	91,6 dB
Ölçüm hatası K_pA	1,13 dB

7 Ambalajdan çıkarma

UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 İşletime almadan önce

Elektrik güvenliği

Herhangi bir arıza olmadığından emin olmak için kullanmadan önce, jeneratör ve elektrik donanımı (kablolar ve fiş bağlantıları dahil) kontrol edilmelidir.

Jeneratörü asla akım şebekesine (prize) bağlamayın.

Tüketiciye giden kablo uzunlukları mümkün olduğunca kısa tutulmalıdır.

UYARI

Sağlık tehlikesi!

Yakıt/yağlama yağı buharlarının ve egzoz dumanlarının solunması sağlığa ciddi zararlar verebilir, bilinç kaybına ve aşırı durumlarda ölüme neden olabilir.

- Yakıt/yağlama yağı buharlarını ve egzoz dumanlarını solumayın.

- Ürünü sadece açık havada çalıştırın.

DIKKAT

Ürün hasarı!

Ürün, motor ve şanzıman yağı olmadan veya çok az yağ ile çalıştırılırsa motor hasarına yol açabilir.

– Devreye almadan önce yakıt ve yağ doldurun. Ürün, motor ve şanzıman yağı olmadan teslim edilir.

DİKKAT

Çevre hasarları!

Sızan yağ çevreyi kalıcı olarak kirletebilir. Sıvı çok zehirlidir ve hızla su kirliliğine neden olabilir.

– Yağı sadece düz, sağlam yüzeylerde doldurun/boşaltın.
– Doldurma ağzı veya huni kullanın.
- Boşaltılan yağı uygun bir kapta toplayın.
– Dökülen yağı derhal silin ve bezi yerel yönetmeliklere uygun olarak bertaraf edin.
– Yağı yerel yönetmeliklere uygun olarak bertaraf edin.

Gerekli takım:

• Yıldız tornavida*
  * = teslimat kapsamına dahil değildir!

Çalıştırmadan önce yapılması gereken kontrol

• Motorun her tarafından yağ veya yakıt sızıntısı olup olmadığını kontrol edin.
• Motor yağı seviyesini kontrol edin.
• Yakıt seviyesini kontrol edin, yakıt deposu en az yarı- ya kadar dolu olmalıdır.
  • Hava filtresinin durumunu kontrol edin.
• Yakıt hatlarının durumunu kontrol edin.
• Hasar belirtisi olup olmadığına dikkat edin.
• Tüm koruyucu kapakların takılı olmasını ve tüm civa-taların, somunların ve pimlerin sıkılmış olduğunu kontrol edin.
• Ürünün yeterince havalandırılmasını sağlayın.
• Buji konektörünün bujiye bağlı olduğundan emin olun.
• Bağlı olabilecek tüketicileri çıkarın.

8.1 Topraklama vidası (12) (Res. 3)

DİKKAT

Elektrik çarpması!

• Topraklama işlemi için çıplak tel kullanmayın.
  – Ürün güvenli bir şekilde topraklanmış olmalıdır.

Statik yükleri dağıtmak için gövde topraklanmalıdır. Bunun için bir kabloyu bir taraftan jeneratörün topraklama vidasına (12) ve diğer taraftan harici bir toprağa (örn. topraklama çubuğu) bağlayın.

8.2 Yağ dolumu (Res. 7+ 8)

DİKKAT

Ürün motor yağı olmadan teslim edilir. İşletime almadan önce mutlaka yağ doldurun. Bunun için SAE 15W-40 yağ kullanın.

Her çalıştırmadan önce yağ seviyesini düzenli olarak kontrol edin. Çok düşük yağ seviyesi motora zarar verebilir.

1. Ürünü düz bir yüzeye yerleştirin.
2. Yıldız tornavida ile her iki cıvatayı sökerek motor ka- pagını (3) çıkarın.
3. Yağ ölçüm çubuğunu (16) sökün.
4. Motora bir huni (14) yardımıyla motor yağı doldurun. Maksimum 350 ml'lik dolum miktarına dikkat edin. Yağı dikkatli bir şekilde dolum ağzının alt kenarına kadar doldurun.
5. Yağ ölçüm çubuğunu (16) temiz, tüy bırakmayan bir bezle silin.
6. Yağ ölçüm çubuğunu (16) sıkmadan tekrar yerleştirin ve ardından yağ seviyesini kontrol edin.
7. Yağ seviyesi, yağ ölçüm çubuğu üzerindeki orta işaretin içinde olmalıdır.
8. Yağ seviyesi çok düşükse, önerilen miktarda yağ ekle-yin (maks. 350 ml toplam dolum miktarı).
9. Ardından yağ ölçüm çubuğunu (16) tekrar vidalayın.
10. Motor kapağını (3) takın ve her iki civatayı sıkarak sa-bitleyin.

8.3 Yakıt doldurun

TEHLIKE

Yangın ve patlama tehlikesi!

Yakıt, doldurma sırasında tutuşabilir ve patlayabilir. Bu durum ciddi yanıklara veya ölüme yol açabilir.

• Motoru kapatın ve soğumasını bekleyin.
• Isı, alev ve kıvılcımları uzak tutun.
• Sadece açık havada yakıt doldurun.
• Koruyucu eldivenler kullanın.
• Cilt ve gözlerle temasından kaçının.
• Ürünü dolum noktasından en az 3 metre uzakta çalış- tırın.
• Sızıntıları dikkat edin. Yakıt sızıntısı varsa motoru çalıştırmayın.

DİKKAT

Ürün yakıtsız olarak teslim edilir. İşletime almadan önce mutlaka yakıt doldurun. Bu amaçla Super E10 benzin kullanın.

1. Depo kapağını (2) sökün ve huni (14) yardımıyla depoyu maksimum 4,1 litre Super E10 benzinle doldurun.
2. Yakıt deposunun aşırı doldurulmamasına (dolum seviyesi işaretine (23) dikkat edin!) ve yakıtın dökülmemesine dikkat edin. Yakıt filtresi elemanını (22) kullanın. Dökülen yakıtı derhal toplayın ve yakıt buharları dağılana kadar bekleyin (tutuşma riski).
3. Depo kapağını (2) kapatın.

DİKKAT

Motor dururken iyi havalandırılan bir alanda yakıt dolumu yapın.

Motor hemen öncesinde çalıştiysa, önce soğumaya bırakın. Yakıt buharlarının alevlere veya kıvılcımlara ulaşabileceği bir binada asla motora yakıt doldur-mayın.

Yakıt son derece yanıcı ve patlayıcıdır.

Yakıtlar çalışırken yanıklara veya diğer ciddi yaralanmalara maruz kalabilirsiniz.

9 Kullanım

9.1 Motorun çalıştırılması (Res. 5, 6)

TEHLIKE

Zehirlenme tehlikesi!

Ürünü sadece açık havada kullanın, asla kapalı veya havalandırması kötü alanlarda değil.

1. Depo kapağındaki (2) havalandırmayı "ON" konumuna getirin.
2. Açma/kapatma şalterini (13) "RUN" konumuna getirin.

Bilgi:

Enerji tasarruf şalteri (10) "OFF" konumuna ayarlanmalıdır.

"Soğuk" durumda:

DİKKAT

Marş kablosunun geriye doğru dönmesine asla izin vermeyin. Bu durum hasara yol açabilir.

1. Açma/kapatma şalterini (13) "Choke" konumuna getirin.
2. Şimdi motor çalışmana kadar çekme telli marş motorunu (5) hızlıca çekin. Motor çalışmazsa, işlemi tekrarlayın.
3. Motoru çalıştırdıktan sonra (yaklaşık 15-30 saniye sonra), açma/kapatma şalterini (13) "CHOKE" konumundan "RUN" konumuna getirin. (Şek. 6)
4. Motor birkaç denemeden sonra da çalışmazsa, 16 bölümünü okuyun.

BİLGİ

Yüksek dış sıcaklıklarda, jeneratörün motor soğukken bile jikle olmadan çalıştırılması gerekebilir!

"Sıcak" durumda:

1. Açma/kapatma şalterini (13) "RUN" konumuna getirin.
2. Şimdi çekme telli marş motorunu (5) hızlica çekin. Ürün maksimum 2 çekme sonrasında çalışmalıdır. Ürün hala çalışmazsa, "Soğuk durumda çalıştırma" altındaki işlemi tekrarlayın.

BILGI

Motor ilk kez çalıştırıldığında, yakıt depodan motora aktarılana kadar birkaç çalıştırma denemesi yapılması gerekir.

1. Motoru çalıştırdıktan sonra (yaklaşık 15-30 saniye sonra), açma/kapatma şalterini (13) "CHOKE" konumundan "RUN" konumuna getirin. (Şek. 6)

9.2 Motorun kapatılması

Motoru kapatmadan önce soğuması için jeneratörü kısaca (yaklaşık 30 saniye) yüksüz çalıştırın. Bunun için bağlı tüketicileri kapatın.

1. Açma/kapatma şalterini (13) "OFF" konumuna getirin.
2. Akım kolektörlerini üründen ayırın.
3. Depo kapağındaki (2) havalandırmayı "OFF" konumuna getirin.

9.3 İşletim göstergesi (6) (Res. 3)

İşletim göstergesi motor çalışırken aktiftir.

9.4 Aşırı yük göstergesi (7) (Res. 3)

Aşırı yük koruması çok yüksek güç çıkışında aktif hale gelir ve 230 V\~- prizleri (9) kapatır.

1. Ürünü 9.2 altında açıklandığı gibi kapatın.
2. Akım kolektörlerini üründen ayırın.

9.5 Yağ uyarı göstergesi (8) (Res. 3)

Gösterge, yağ seviyesi çok düşük olduğunda aktif hale gelir ve yağ seviyesi yeterli olduğunda devre dışı kalır.

Yağ seviyesi çok düşükse, çalıştırma denemesi sırasında yağ uyarı göstergesi (8) yanar. Motor yağını 8.2 altında açıklandığı gibi doldurun ve çalıştırma işlemini tekrarlayın.

9.6 Yağ kapatma otomatiği

Çok az motor yağı olduğunda yağ kapatma otomatiği devreye girer. Motorda çok az yağ varsa yağ uyarı göstergesi (8) yanıp sönmeye başlar. Yağ seviyesi güvenli miktarın altına düştüğünde kontrol lambası yanar. Motor kısa bir süre sonra otomatik olarak kapanır. Çalıştırma ancak motor yağı dolumundan sonra mümkündür (bkz. bölüm 8.2).

9.7 Enerji tasarruf şalteri (10) (Res. 3)

Rölantide yakıt tüketimini azaltmak için, enerji tasarrufu şalterini (10) "ON" konumuna getirin.

Kompresör gibi yüksek bir başlatma akımı gerektiren elektrikli ürünler bağlıysa, enerji tasarrufu şalteri (10) kapalı olmalıdır. Jeneratör çalıştırıldığında bile, enerji tasarrufu şalteri başlangıçta "OFF" olarak ayarlanmış olmalıdır.

9.8 USB bağlantısı (11) (Res. 3)

Bu jeneratör iki USB bağlantısı ile donatılmıştır. Bunlar örneğin akıllı telefonları şarj etmek için kullanılabilir.

10 Temizlik

- Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.

DİKKAT

Yanma tehlikesi!

Temizlik veya bakım işlemi yapmadan önce ürünün so- ğumasını bekleyin.

DİKKAT

Kirlenmiş bakım malzemelerini ve işletim maddelerini belirlenmiş bir toplama noktasına verin.

• Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Ürünü düzenli olarak nemli bir bez* ve biraz yumuşak sabunla temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

* = teslimat kapsamına dahil değildir!

11 Bakım

! UYARI

Bakım çalışmalarında her zaman koruyucu eldiven ve maske kullanın!

Gerekli takım:

• Toplama deposu*
• Bakır tel fırça*
• Ayar mastari*

* = teslimat kapsamına dahil değildir!

11.1 Bakım planı

Sorunsuz bir işletim garanti etmek için aşağıdaki bakım sürelerine uyun, Bakım planı altında açıklanmıştır.

DIKKAT

İlk devreye alırken motor ve yakıt doldurulmalıdır.

11.2 Yağ seviyesinin kontrolü (Res. 5+6)

1. 8.2 altında açıklandığı gibi hareket edin.

11.3 Yağ değişimi

Motor yağını ilk 20 çalıştırma saatinden sonra, ardından 50 saatte ve üç ayda bir değiştirin.

Motor yağı değişimi motor işletim sıcaklığindayken ger- çekleştirilmelidir.

1. Ürünü düz bir yüzeye yerleştirin.
2. Motor kapağını (3) 8.2 altında açıklandığı gibi çıkarın.
3. Bir toplama deposu hazırlda bulundurun.
4. Yağ ölçüm çubuğunu (16) açın ve jeneratörü eğerek sıcak motor yağını toplama deposuna boşaltın.
5. Yeni motor yağı doldurun (yakl. 0,35 l).
6. Yağ ölçüm çubuğunu (16) tekrar vidalayın.
7. Eski yağı tekniğine uygun olarak tasfiye edin.

11.4 Hava filtresini (19) temizleyin (Res. 7)

DİKKAT

Hasar tehlikesi!

Motorun filtre elemanı olmadan ya da hasarlı bir filtre elemanı ile çalıştırılması motor hasarlarına neden olabilir.

- Motoru asla hava filtresi elemanı olmadan ya da hasarlı bir hava filtresi elemanı ile çalıştırmayın. Böylece kir motora ulaşır, bu da ağır motor hasarlarına neden olabilir.

Hava filtresini (19) 50 işletim saatinde bir temizleyin, gerekirse değiştirin.

1. Motor kapağını (3) çıkarın.
2. Kelebek cıvatayı (17) çıkarın.
3. Hava filtresi kapağını (18) açın.
4. Hava filtresini (19) çıkarın.
5. Filtre temizliği için keskin temizleyiciler veya benzin kullanılmamalıdır.
6. Elemanları düz bir yüzey üzerinde silkerek temizleyin. Çok kiriyyse sabunlu suyla yıkayın, ardından duru suyla durulayın ve kurumaya bırakın.
7. Montaj işlemi ters sırada gerçekleştirilir.

11.5 Buji (20) kontrolü (Res. 11+12)

DİKKAT

Bujiyi sadece motor soğuk durumdayken değiştirin!

Bujiyi ilk kez 20 işletim saatinden sonra kirlenmeye dair kontrol edin ve gerekirse bir tel fırça ile temizleyin. Ardından bujiye 50 işletim saatinde bir bakım yapın.

1. Buji kapağını (4) açın.
2. Buji konektörünü (21) döndürme hareketi ile çıkarın.
3. Bujiyi (20) birlikte verilen buji anahtarını (15) kullanarak sökün.
4. Bujinin (20) kaidesindeki kirleri temizleyin.
5. Bujiyi (20) görsel olarak kontrol edin. Bir tel fırça ile birikintileri temizleyin.

6. Buji aralığını kontrol edin. Bir ayar mastarı kullanarak elektrot aralığını 0,6 ila 0,7 mm olarak ayarlayın.

7. Montaj işlemi ters sırada gerçekleştirilir.

BİLGİ

Gevşek bir buji aşırı isinabilir ve motora zarar verebilir. Ve bujinin aşırı sıkılması silindir kafasındaki dişe hasar verebilir.

11.6 Yakıt filtresi elemanının (22) temizlenmesi (Res. 13+14)

Bilgi:

Yakıt filtresi elemanı, doğrudan depo kapağının altında bulunan ve doldurulan tüm yakıtı filtreleyen bir filtre kabıdır.

1. Açma/kapatma şalterini (13

2. Depo kapağını (2) açın.

3. Yakıt filtresi elemanını (22) ve dolum seviyesi işaretleyicisini (23) çıkarın. Bunları yanıcı olmayan bir çözeltimaddesi veya parlama noktası yüksek bir çözeltimaddesi ile temizleyin.

4. Yakıt filtresi elemanını (22) dolum seviyesi işaretleyici- si (23) ile birlikte yeniden takın.

5. Depo kapağını (2) kapatın.

12 Depolama

TEHLIKE

Yangın ve patlama tehlikesi!

Ürünü potansiyel tutuşma kaynaklarının yakınında depolamak yangın veya patlamaya neden olabilir. Bu durum ciddi yanıklara veya ölüme yol açabilir.

– Olası tutuşma kaynaklarını ortadan kaldırın, örn. fı- rınlar, gazlı sıcak su kazanları, gazlı kurutucular, vb.

DİKKAT

Hasar tehlikesi!

Ürün tekniğine uygun olarak depolanmazsa motor hasarları meydana gelebilir.

– Ürünü kir, toz ve neme karşı korunacak şekilde depolayın.

Gerekli takım:

- Yakıt emme pompası*

- Toplama deposu*

* = teslimat kapsamına dahil değildir!

12.1 Depolama için hazırlama

UYARI

Yakıtı kapalı alanda, ateş yakınında veya sigara içerken boşaltmayın. Gaz buharları patlamalara veya ateşe ne- den olabilir.

1. Yakıt deposunu yakıt emme pompası ile boşaltın.
2. Motoru çalıştırın ve motoru kalan yakıt tükenene kadar çalışmaya bırakın.
3. Yakıtı bu amaç için özel olarak tasarlanmış kaplarda depolayın.
4. Her sezon sonrasında bir yağ değişimi yapın.
5. Bunun için eksi motor yağını sıcak motordan çıkarın ve yeni motor yağı doldurun.
6. Bujiyi (20) çıkarın.
7. Silindire bir yağdanlıkla yakl. 20 ml yağ doldurun.
8. Yağ silindirin içini koruyacak şekilde çekme telli marş motorunu yavaşça çekin.
9. Bujiyi (20) tekrar vidalayın (Res. 12).
10. Ürünü iyi havalanan bir yerde depolayın.

12.2 Yakıtı yakıt emme pompası ile boşaltın (Res. 13)

Uzun süre depolanacaksa yakıt boşaltılmalıdır.

1. Yakıt emme pompasının hortumunun altına bir toplama deposu koyun.

2. Depo kapağını (2) sökün ve çıkarın.

3. Yakıt filtresi elemanını (22) çıkarın.

4. Yakıt emme pompasının hortumunu yakıt deposuna i-tin ve yakıt emme pompası yardımıyla yakıtı tamamen boşaltın.
5. Yakıt filtresi elemanını (22) tekrar yerleştirin.
6. Depo kapağını (2) tekrar vidalayın.

13 Taşıma

Taşıma hazırlığı

1. Yakıt deposunu yakıt emme pompası ile izin verilen bir toplama deposuna boşaltın.
2. İşletim açısından uyguna motoru kalan yakıt tükenene kadar çalışmaya bırakın.
3. Sıcak motorun motor yağını boşaltın.
4. Buji konektörünü bujiden çekin.
5. Ürünü kaymaya karşı, örneğin gergi kayışlarıyla emni-yete alın.
6. Ürün, tutamak kullanılarak kaldırılabilir ve hareket ettirilebilir.

14 Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sa- dece bir uzman elektrik personeli tarafından yapılabilir.

14.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

14.2 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Buji, hava filtresi

* = Teslimat kapsamında değil!

15 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

- Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

– Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
– Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Eski cihazınızı nasıl imha edeceğinizi yerel yönetiminizden öğrenebilirsiniz.

Yakıtlar ve yağlar

• Ürünü tasfiye etmeden önce yakıt deposunu ve motor yağı haznesini boşaltın!
• Yakıt ve motor yağı evsel atıklara ya da akarsulara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!
• Boş yağ ve yakıt hazneleri çevreye uygun olarak tasfiye edilmelidir.

16 Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Motor çalıştırılamıyor	Yağ kapatma otomatiği dev-reye girer	Yağ seviyesini kontrol edin, motor yağını tamamlayın
	Buji kurumlanmış Bujiyi temizleyin veya değiştirin
	Yakıt yok Yakıt doldurun
	Hava filtresi kirli	Hava filtresini temizleyin veya değiştirin
Jeneratörün gerilimi çok az ya da gerilim yok.	Elektronik arıza	Uzman bir bayiyi ziyaret edin
	Aşırı akım devre kesicisi tetik-lenmiştir	Jeneratörü yeniden çalıştırın, tüketicileri azaltın
	Hava filtresi kirli	Hava filtresini temizleyin veya değiştirin

17 Bakım planı

Sorunsuz işletim sağlamak için aşağıdaki bakım aralıklarına uyulmalıdır. Dikkat! İlk devreye alırken motor ve yakıt doldurulmalıdır.

	Her kullanımdan önce	20 saatlik çalıştırma süresinden sonra	50 saatlik çalıştırma süresinden sonra	300 saatlik çalıştırma süresinden sonra
Motor yağını kontrol e-din	X
Motor yağını değiştirin		İlk defa, ardından 50 saatte bir	X
Hava filtresini kontrol edin	X			Gerekirse filtre ele-manlarını değiştirin
Hava filtresini temizle-yin			X
Üründe görsel kontrol X
Bujiyi temizleyin Mesafe:0,6 – 0,7 mm,			gerekirse yenileyin
Gaz kelebeği valfini kontrol edip eski haline döndürün				X*
Silindir kafasını temizleyin				X*
Valf boşluğunu ayarlayın				X*
Dikkat: “X” maddelerini sadece yetkili bir uzman işletmede yaptırın.

18 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: İNVERTER JENERATÖRÜ – SG2500i

Ürün no. 5906226901

AB yönetmeliği:

2014/30/AB, 2006/42/AT, 2011/65/AB*,

2000/14/AT_2005/88/AT, 2016/1628/AB

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

2000/14/AT\_2005/88/AT - Ek: VI

Garanti edilen ses gücü 93 dB

seviyesi (LWA):

Ölçülen ses gücü 91,6 dB

seviyesi (LWA):

Onaylanmış kuruluş: Notified Body:

TÜV Rheinland LGA

Products GmbH,

Tillystraße 2,

90431 Nürnberg

Numara: 0197

2016/1628/AB

Emisyon. No: e24*2016/1628*2018/989SHB2/P*0438*01

Uygulanan standartlar:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

Yetkili dokümantasyon temsilcisi:

Niko Vraschek

Günzburger Str. 69

D-89335 Ichenhausen

Belirgin kusurlar malların teslim alınmasından itibaren 8 gün içinde bildirilmelidir, aksi takdirde alıcı bu tür kusurlardan kaynaklanan tüm talep haklarını kaybeder. Makinelerimizin garantisi, teslim tarihinden itibaren yasal garanti süresi boyunca, doğru kullanılmaları koşuluyla, bu süre içinde malzeme veya üretim hataları nedeniyle kullanılamaz hale geldiği kanıtlanabilen herhangi bir makine parçasının ücretsiz olarak değiştirilmesini kapsamaktadır. Kendimiz üretmediğimiz parçalar için, yalnızca üst tedarikçilere karşı garanti talep etme hakkımız olduğu ölçüde garanti sağlıyoruz. Yeni parçaların takılma maliyeti alıcı tarafından karşılanır. Dönüştürme ve indirim talepleri ile diğer tazminat talepleri kapsam dışı tutulmuştur.

CE

SCHEPPACH GMBH

Günzburger Str. 69

D-89335 Ichenhausen

FR ©

Stand der Informationen · Status of the information · Version des informations · Versione delle informazioni · Stand van de informatie · Información disponible · Versão das informações · Stav informaci · Stav informácií · Az információk kelte · Stan informacji · Verzija informacija · Stanje informacij · Informatsiooni seis · Informacijos data · Informácijas stāvoklis · Informationens status · Tietojen tila · Informationsstatus · Status for informasjon · Последна редакция на информацията · Έκδοση των πληροφοριών · Stadiul informațiilor · Izdanje informacija · Bilgilerin güncelliği Update: 04/2025 · Ident.-No.: 5906226901
