KASUTUSJUHEND SG2500I SCHEPPACH

Inverter-elektrigeneraator | Originaalkasutusjuhendi tõlge................... 160

• ): 91,6 dB Priglašeniorgan: Notified Body: TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg Številka: 0197 2016/1628/EU Emisije. No: e24*2016/1628*2018/989SHB2/P*0438*01 Uporabljeni standardi: EN ISO 8528-13:2016; EN 55012:2007+A1; EN IEC 61000-6-1:2019; EN ISO 3744:1995; Pooblaščenec za dokumentacijo: Niko Vraschek Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 24.04.2025 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management SI | 159www.scheppach.comSisukord 1 Sissejuhatus p. 160

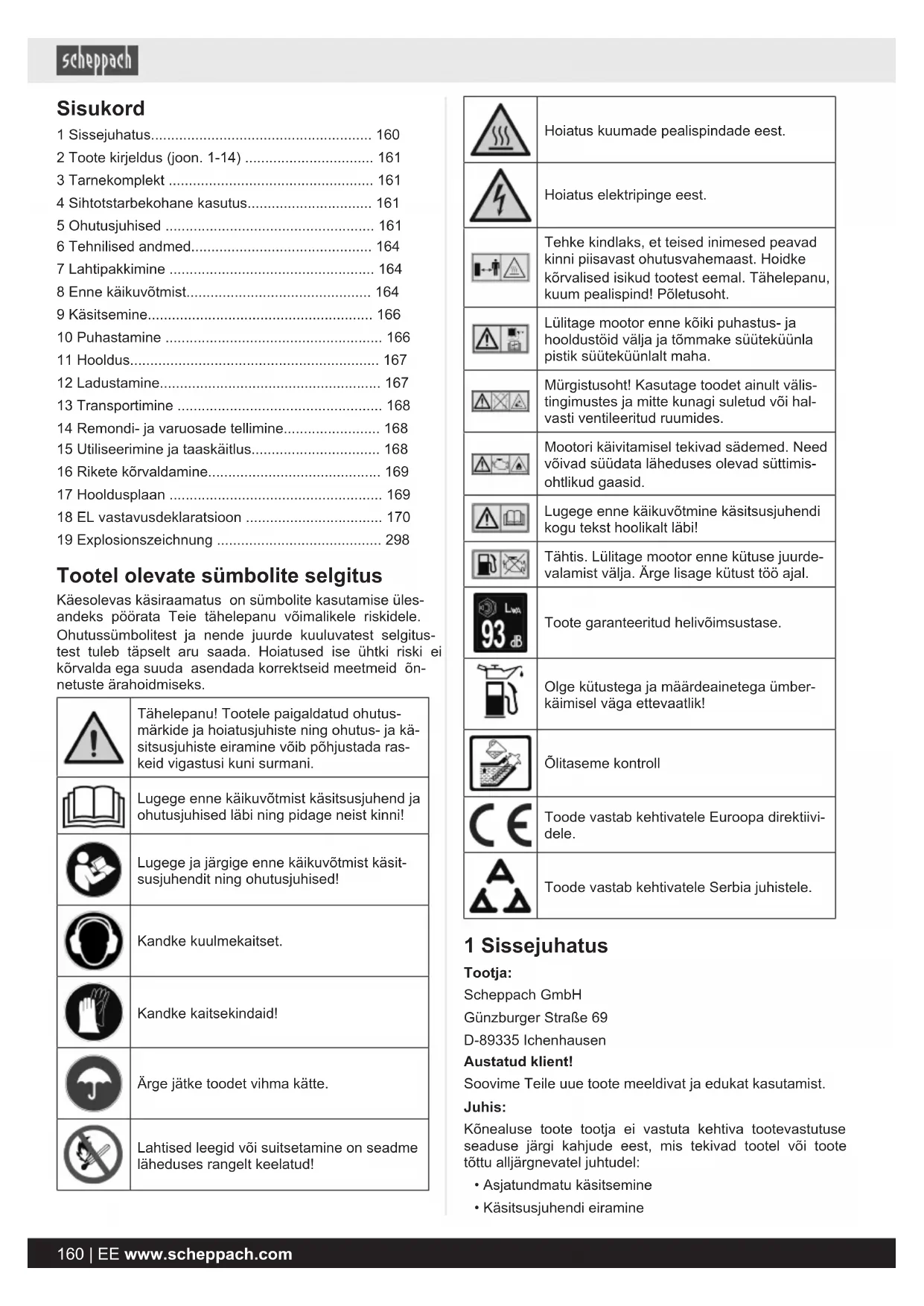

• 2 Toote kirjeldus (joon.1-14) p. 161
• 3 Tarnekomplekt p. 161
• 4 Sihtotstarbekohane kasutus p. 161
• 5 Ohutusjuhised p. 161
• 6 Tehnilised andmed p. 164
• 7 Lahtipakkimine p. 164
• 8 Enne käikuvõtmist p. 164
• 9 Käsitsemine p. 166
• 10 Puhastamine p. 166
• 11 Hooldus p. 167
• 12 Ladustamine p. 167
• 13 Transportimine p. 168
• 14 Remondi- ja varuosade tellimine p. 168
• 15 Utiliseerimine ja taaskäitlus p. 168
• 16 Rikete kõrvaldamine p. 169
• 17 Hooldusplaan p. 169
• 18 EL vastavusdeklaratsioon p. 170
• 19 Explosionszeichnung Tootel olevate sümbolite selgitus Käesolevas käsiraamatus on sümbolite kasutamise üles- andeks pöörata Teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitus- test tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õn- netuste ärahoidmiseks. Tähelepanu! Tootele paigaldatud ohutus- märkide ja hoiatusjuhiste ning ohutus- ja kä- sitsusjuhiste eiramine võib põhjustada ras- keid vigastusi kuni surmani. Lugege enne käikuvõtmist käsitsusjuhend ja ohutusjuhised läbi ning pidage neist kinni! Lugege ja järgige enne käikuvõtmist käsit- susjuhendit ning ohutusjuhised! Kandke kuulmekaitset. Kandke kaitsekindaid! Ärge jätke toodet vihma kätte. Lahtised leegid või suitsetamine on seadme läheduses rangelt keelatud! Hoiatus kuumade pealispindade eest. Hoiatus elektripinge eest. Tehke kindlaks, et teised inimesed peavad kinni piisavast ohutusvahemaast. Hoidke kõrvalised isikud tootest eemal. Tähelepanu, kuum pealispind! Põletusoht. Lülitage mootor enne kõiki puhastus- ja hooldustöid välja ja tõmmake süüteküünla pistik süüteküünlalt maha. Mürgistusoht! Kasutage toodet ainult välis- tingimustes ja mitte kunagi suletud või hal- vasti ventileeritud ruumides. Mootori käivitamisel tekivad sädemed. Need võivad süüdata läheduses olevad süttimis- ohtlikud gaasid. Lugege enne käikuvõtmine käsitsusjuhendi kogu tekst hoolikalt läbi! Tähtis. Lülitage mootor enne kütuse juurde- valamist välja. Ärge lisage kütust töö ajal. Toote garanteeritud helivõimsustase. Olge kütustega ja määrdeainetega ümber- käimisel väga ettevaatlik! Õlitaseme kontroll Toode vastab kehtivatele Euroopa direktiivi- dele. Toode vastab kehtivatele Serbia juhistele. 1 Sissejuhatus Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue toote meeldivat ja edukat kasutamist. Juhis: Kõnealuse toote tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad tootel või toote tõttu alljärgnevatel juhtudel: p. 298

• Asjatundmatu käsitsemine

• Käsitsusjuhendi eiramine 160 | EE www.scheppach.com• Remondid kolmandate isikute, volitamata spetsialisti- de poolt

• Mitte-originaalosade paigaldamine ja nendega välja- vahetamine

• Mitte sihtotstarbekohane kasutus Pidage silmas: Käsitsusjuhend on kõnealuse toote koostisosa. See sisaldab tähtsaid juhiseid, kuidas saate tootega ohu- tult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada sei- sakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõue- tele peate tingimata järgima oma riigis toote käitamise kohta kehtivaid eeskirju. Tutvuge enne toote kasutamist kõigi käsitsus- ja ohutusju- histega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusjuhendit hästi ja andke kõik dokumendid toote edasiandmisel kolmandate- le isikutele kaasa. 2 Toote kirjeldus (joon.1-14)

11. USB ühendus (2x)

13. Sisse- / väljalüliti koos segurikastiga

15. süüteküünla võti

22. Kütusefiltri südamik

23. Täitetaseme märgistus

3 Tarnekomplekt Arv Nimetus 1 x Elektrigeneraator 1 x süüteküünla võti 1 x Lehter 1 x Käsitsusjuhend 4 Sihtotstarbekohane kasutus Elektrigeneraator sobib toodetele, mis näevad ette käitu- se 230 V~ vahelduvpingeallikalt. Palun kontrollige majapi- damisseadmete ja elektrooniliste toodete puhul vastava tootja andmete alusel sobivust. Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune edasine ulatuslikum kasutus pole sihtotstarbe- kohane. Sellest põhjustatud iga liiki kahjude või vigastuste eest vastutab kasutaja ja mitte tootja. Sihtotstarbekohase kasutuse koostisosaks on ka ohutus- juhiste, samuti montaažijuhendi ja käsitsusjuhendis sisal- duvate käitusjuhiste järgimine. Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud. Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult. Toodet tohib käitada ainult tootja originaalosadega ja ori- ginaaltarvikutega. Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirja- dest ning tehnilistes andmetes esitatud mõõtmetest. Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui toodet kasutatak- se kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel. Käsitsusjuhendis esitatud signaalsõnade selgitus OHT Signaalsõna vahetult eelseisva ohtliku olu- korra tähistamiseks, mille tagajärjeks on, kui seda ei väldita, surm või raske vigastus. HOIATUS Signaalsõna vahetult võimaliku ohtliku olu- korra tähistamiseks, mille tagajärjeks võib ol- la, kui seda ei väldita, surm või raske vigas- tus. ETTEVAATUST Signaalsõna vahetult võimaliku ohtliku olu- korra tähistamiseks, mille tagajärjeks võib ol- la, kui seda ei väldita, vähene või mõõdukas vigastus. TÄHELEPANU Signaalsõna vahetult võimaliku ohtliku olu- korra tähistamiseks, mille tagajärjeks võivad olla, kui seda ei väldita, materiaalsed kahjud tootel või omandil/valdusel. 5 Ohutusjuhised

5.1 Üldised ohutusjuhised

TÄHELEPANU Tähelepanu! Toodete kasutamisel tuleb pidada kinni mõnedest ohu- tusabinõudest, et vältida vigastusi ja kahjustusi. Lugege käesolev käsitsusjuhend/ohutusjuhised seetõttu hooli- kalt läbi. Kui peaksite toote teistele isikutele üle andma, siis palun väljastage ka käesolev käsitsusjuhend/ohu- tusjuhised. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste ei- ramise tõttu. EE | 161www.scheppach.com• Lapsi tuleb kaitsta nii, et nad peavad elektritootmisag- regaadi suhtes kinni ohutusvahemaast.

• Kütus on põlemisvõimeline ja kergesti süttiv. Ärge va- lage sisse käituse ajal. Ärge valage sisse suitsetamise ajal või lahtise tule läheduses. Ärge loksutage kütust üle.

• Mõned kolbsisepõlemismootori osad on kuumad ja võivad põletusi esile kutsuda. Tuleb järgida hoiatusju- hiseid elektritootmisagregaadil. OHT Mürgistusoht Heitgaasid, kütused ja määrdeaineid on mürgised, heit- gaase ei tohi sisse hingata. TÄHELEPANU Tulekahju risk Kütus ja kütuseaurud on kergesti süttivad või vastavalt plahvatusohtlikud.

• Mootori heitgaasid on mürgised. Elektritootmisagre- gaati ei tohi käitada ventileerimata ruumides. Kui elektritootmisagregaati soovitakse käitada hästi venti- leeritud ruumides, siis tuleb heitgaasid heitgaasivooli- ku kaudu vahetult õue juhtida ja kaitseks tule ning plahvatuse eest täiendavates nõuetest kinni pidada. Ka väljalaskevoolikuga käitamisel võivad mürgised heitgaasid välja tungida. Tuleohu tõttu ei tohi väljalas- kevoolikut kunagi süttimisohtlikele ainetele suunata.

• Elektritootmisagregaate tuleks kasutada nimi-ümbrus- tingimustel ainult kuni nende nimivõimsuseni. Kui elektritootmisagregaati kasutatakse tingimustel, mis ei vasta ISO 8528-8:2016, 7.1 kohastele lähtetingimus- tele ja mootori või generaatori jahutus on nt tõkestatud piirkondades käitamise tõttu halvendatud, siis on vaja võimsust vähendada.

• Elektritootmisagregaadil ei tohi muudatusi teostada.

• Tootja poolt eelseadistatud pöördeid ei tohi muuta. Elektritootmisagregaat või külgeühendatud seadmed võivad kahjustada saada.

• Ärge käitage elektritootmisagregaati kunagi kergesti süttivate ainetega ruumides. TÄHELEPANU Kuumad pealispinnad! Põletusoht; ärge puudutage väljalaskesüsteemi ega ajamiagregaati. TÄHELEPANU Kandke kuulmekaitset! Kasutage sobivat kuulmekaitset, kui viibite toote lähe- duses.

• Ärge puudutage mehaaniliselt liikuvaid ega tuliseid osi. Ärge eemaldage kaitsekatteid.

• Hoolduse ja tarvikutega seonduvalt tohib kasutada ai- nult originaalosi.

• Remondi- ja seadistustöid tohib teostada ainult volita- tud erialapersonal.

• Kaitske ennast elektrialaste ohtude eest.

• Ärge katsuge elektritootmisagregaati kunagi märgade kätega.

• Kasutage õues ainult selleks heaks kiidetud ja vasta- valt tähistatud pikendusjuhtmeid (H07RN).

• Ärge käitage elektritootmisagregaati kunagi vihma või lumesaju korral.

• Seisake transportimisel ja tankimisel mootor.

• Ärge tühjendage paaki lahtise valgustuse, tule või sä- demelennu läheduses. Ärge suitsetage!

• Elektritootmisagregaadi kasutamine äikese korral on keelatud - pikselöögi oht!

• Valige elektritootmisagregaadi jaoks ohutu, tasane koht. Pööramine, kallutamine või asukoha vahetamine on käitamise ajal keelatud.

• Pange elektritootmisagregaat üles seintest või külge- ühendatud seadmetest vähemalt 1 m kaugusele.

• Tehnilistes andmetes helivõimsustaseme (LwA) ja he- lirõhutaseme (LpA) all esitatud väärtused kujutavad endast emissioonitasemeid ega tähista tingimata töö- alast taset. Kuigi emissiooni- ja immissioonitasemed on üksteisega kooskõlas, ei saa neid usaldusväärselt võimalike täiendavate ettevaatusmeetmete vajaduse määramiseks kasutada. Mõjutegurid tööjõu aktuaalse- le immissioonitasemele hõlmavad tööruumi, muude müraallikate, õhumüra jne omadusi nagu nt masinate arvu, teisi piirnevaid protsesse ning ajavahemikku, mille vältel operaator müra käes viibib. Samuti võib lu- batav immissioonitase riigiti erineda. Siiski pakub kõnealune informatsioon masina käitajale võimalust riske ja ohte paremini hinnata. Juhtumipõhi- selt peaks toimuma pärast installatsiooni helirõhutase- me määramiseks akustilised mõõtmised.

• Järgige elektritootmisagregaadi kasutamise asukohas kehtivaid elektriohutuse eeskirju.

5.2 Elektrialane ohutus

• Enne kasutamist tuleks elektritootmisagregaat ja selle elektriline varustus (sealhulgas juhtmed ja pistikühen- dused) üle kontrollida tegemaks kindlaks, et ei esine defekte.

• Elektritootmisagregaati ei tohi ühendada teiste voolu- allikate nagu nt energiavarustusettevõtete vooluvarus- tuse külge. Erilistel juhtudel, kus on ette nähtud reser- vühendus olemasolevate elektriliste süsteemidega, to- hib seda teostada ainult kvalifitseeritud elektrik, kes võtab arvesse avalikku elektrivarustusvõrku kasutava käitatava varustuse ja elektritootmisagregaadi käitami- se erinevusi. ISO 8528 selle osa järgi tuleb esitada erinevused käitusjuhendis.

• Kaitse elektrilöögi vastu sõltub kaitselülititest, mis on täpselt elektritootmisagregaadile kohandatud. Kui kait- selüliti tuleb asendada, siis peab see toimuma sama- de nominaal- ja võimsusomadustega kaitselülitiga.

• Kõrgete mehaaniliste koormuste tõttu tuleks kasutada ainult suure koormustaluvusega kummivoolikjuhtmeid (vastavalt IEC 60245-4) või samaväärset varustust.

• Kui kasutatakse pikendusjuhtmeid või mobiilseid jao- tusvõrke, siis ei tohi takistusväärtus ületada 1,5 Ω. Orienteeruva väärtusena kehtib, et juhtmete kogupik- kus ei tohiks ületada 1,5 mm² ristlõike korral 60 m, 2,5mm² ristlõike korral 100m. 162 | EE www.scheppach.comHOIATUS Pidage elektritootmisagregaadi kasutamise asukohas kehtivatest elektriohutuse eeskirjadest kinni. HOIATUS Võtke seadme taastoitmisel elektritootmisagregaadilt arvesse nõudeid ja ettevaatusmeetmeid sõltuvalt selle seadme kaitsemeetmetest ning kohaldatavatest direktii- videst.

5.3 Kütusega ümberkäimine

TÄHELEPANU Kasutage kütusena eranditult Super E10 bensiini. OHT Oht elule! Kütus on mürgine ja äärmiselt süttimisohtlik.

• Säilitage kütust ainult selleks ettenähtud mahutites (kanistrites).

• Paakmahutite sulgurkübarad tuleb alati nõuetekoha- selt peale keerata ja kinni pingutada.

• Ohutusalastel põhjustel tuleb kütusepaak ja muud paagikorgid kahjustumise korral välja vahetada.

• Hoidke kütus sädemetest, lahtistest leekidest, püsilee- kidest, soojusallikatest ja muudest süüteallikatest ee- mal. Ärge suitsetage!

• Tankige ainult õues ja ärge suitsetage tankimise ajal.

• Seisake enne tankimist sisepõlemismootor ja laske sellel maha jahtuda.

• Kütus tuleb sisse valada enne mootori käivitamist. Mil mootor töötab või kohe pärast toote väljalülitamist ei tohi paagikorki avada ega kütust juurde valada.

• Avage paagikorki ettevaatlikult ja aeglaselt. Oodake ära rõhu tasakaalustumine ja võtke alles seejärel paa- gikork täielikult maha.

• Kasutage tankimiseks sobivat lehtrit või täitetoru, et kütus ei saaks sisepõlemismootorile ja korpusele voo- lata. Ärge täitke kütusepaaki üle!

• Jätmaks kütusele paisumiseks ruumi, ärge täitke kütu- sepaaki kunagi üle täiteotsaku alaserva. Järgige täien- davaid andmeid sisepõlemismootori kasutusjuhendis.

• Kui kütust on üle voolanud, siis käivitage sisepõlemis- mootor alles pärast seda, kui kütusega saastunud pind on puhastatud. Tuleb vältida igasugust käivitus- katset, kuni kütuseaurud on lendunud (pühkige kui- vaks).

• Pühkige üle loksutatud kütus alati ära.

• Kui kütus on riietusele sattunud, siis tuleb see vaheta- da.

• Paagikork tuleb iga kord pärast tankimisprotseduuri nõuetekohaselt kinni keerata ja kinni pingutada. Too- det ei tohi peale keeramata originaal-paagikorgita käi- ku võtta.

• Kontrollige ohutusalastel põhjustel kütusetorustikku, kütusepaaki, paagikorki ja ühendusi regulaarselt kah- justuste, vananemise (haprus), tugeva kinnituse ning ebatihedate kohtade suhtes ja vahetage need vajadu- se korral välja.

• Tühjendage paaki ainult õues.

• Ärge kasutage kunagi joogipudeleid või sarnast käitu- sainete nagu nt kütuse utiliseerimiseks või ladustami- seks. Inimesed, eelkõige lapsed, võivad neist etteka- vatsematult jooma.

• Ärge säilitage toodet hoone sisemuses kunagi kütuse- ga paagis. Tekkivad kütuseaurud võivad lahtise tule või sädemetega kokku puutuda ja süttida.

• Ärge pange toodet ja kütusemahutit seisma küttesüs- teemide, küttekiirgurite, keevitusseadmete ja muude soojusallikate lähedusse. OHT Plahvatusoht! Kui käituse ajal tuvastatakse paagil, paagikorgil või kü- tust juhtivatel osadel (kütusetorustikel) defekt, siis tuleb sisepõlemismootor kohe seisata. Pöörduge seejärel esindusse. Jääkriskid Elektritööriist on valmistatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski võib töötamisel esineda üksikuid jääkriske.

• Tervise ohtu seadmine elektrivoolu tõttu nõuetele mit- tevastavate elektriühendusjuhtmete kasutamisel.

• Peale selle võivad kõigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

• Jääkriske saab minimeerida, kui järgitakse „Ohutusju- hiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsus- juhendit tervikuna.

• Vältige toote ettekavatsematut käimapanemist.

• Hoidke oma käed tööpiirkonnast eemal, kui toode on käigus.

• Toote ettekavatsematu käimapanemine.

• Pidage käsitsusjuhendis etteantud hooldus- ja ohutus- juhistest kinni. HOIATUS Antud elektritööriist tekitab käitamise ajal elektromagne- tilise välja. Kõnealune väli võib teatud tingimustel aktiiv- sete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigas- tuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga kon- sulteerida enne, kui elektritööriista käsitsetakse. EE | 163www.scheppach.com6 Tehnilised andmed Elektrigeneraator Digitaalne inverter Kaitseliik IP23M Kestevvõimsus P

50 Hz Võimsusklass G1 Efektiivvõimsustegur φ 1 Kvaliteediklass A Ajamimootori koosteviis 4-taktiline 1-silindriline, õhkjahutusega Töömaht 79 cm³ Max võimsus (mootor) 2,2 kW / 3 PS Kütus Super E10 bensiin Paagi maht 4,1 l Mootoriõli tüüp 15W40 Õlikogus (u) 350 ml Kulu täiskoormusel 1,27 l/h Kaal 17,5 kg Temperatuur max 40°C Max ülespanemiskõrgus (üle NN) 1000 m Süüteküünal A7RTC Õigus tehnilisteks muudatusteks reserveeritud! Töörežiim S1 (kestevrežiim) Toodet saab kestvalt esitatud võimsusega käitada. Töörežiim S2 (lühiajarežiim) Toodet tohib lühiajaliselt esitatud võimsusega käitada (5 min). HOIATUS Müra võib Teie tervisele tõsist mõju avaldada. Kui masi- na müra ületab 85dB, siis kandke ise ja paluge lähedu- ses viibivatel isikutel kanda sobivat kuulmekaitset. Informatsioon müraemissiooni kohta mõõdetud asjaomas- te normide (EN ISO 3744:1995, ISO 8528-10:1998) järgi: Helirõhk L

71,6 dB Helivõimsus L

91,6 dB Mõõtemääramatus K

1,13 dB 7 Lahtipakkimine HOIATUS Toode ja pakendusmaterjalid pole laste mänguas- jad! Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!

• Avage pakend ja võtke toode ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Kontrollige üle, kas tarnekomplekt on terviklik.

• Kontrollige toodet ja tarvikuosi transpordikahjustuste suhtes. Teavitage võimalikest kahjudest kohe trans- pordiettevõtet, millega toode kohale tarniti. Hilisemaid pretensioone ei tunnustata.

• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

• Tutvuge enne kasutamist käsitsusjuhendi alusel toote- ga.

• Kasutage tarvikute ja kulu- ning varuosade puhul ai- nult originaalosi. Varuosi saate esindusest.

• Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta. 8 Enne käikuvõtmist Elektrialane ohutus Enne kasutamist tuleks elektrigeneraator ja selle elektrili- ne varustus (sealhulgas juhtmed ja pistikühendused) üle kontrollida tegemaks kindlaks, et ei esine defekti. Ärge ühendage elektrigeneraatorit kunagi vooluvõrguga (pistikupesaga). Juhtmete pikkused tarbijate juurde tuleb hoida võimalikult lühikesed. HOIATUS Terviseoht! Kütuse-/määrdeõliaurude ja heitgaaside sissehingami- ne võib põhjustada raskeid tervisekahjustusi, teadvuse- tust ning äärmusjuhtumil surma. – Ärge hingake kütuse-/määrdeõliaure ja heitgaase sisse. – Käitage toodet ainult õues. TÄHELEPANU Toote kahjustumine! Kui toodet käitatakse ilma või liiga vähese mootori- ja käigukastiõliga, siis võib see põhjustada mootorikahjus- tuse. – Valage enne käikuvõtmist kütus ja õli sisse. Toode tarnitakse ilma mootori- ja käigukastiõlita. 164 | EE www.scheppach.comTÄHELEPANU Keskkonnakahjud! Väljavoolanud õli võib pöördumatult keskkonda saasta- ta. Vedelik on äärmisel mürgine ja võib kiiresti veesaas- tet põhjustada. – Lisage õli/laske välja ainult tasasel, sillutatud pinnal. – Kasutage täiteotsakut või lehtrit. – Koguge väljalastud õli sobivasse nõusse. – Pühkige üleloksutatud õli kohe hoolikalt ära ja utili- seerige lapp vastavalt kohalikele eeskirjadele. – Utiliseerige õli vastavalt kohalikele eeskirjadele. Vajalikud tööriistad:

• Kontrollige mootori kõiki külgi õli- ja kütuselekete suh- tes.

• Kontrollige mootoriõli taset.

• Kontrollige kütusetaset – kütusepaak peaks olema vä- hemalt pooleldi täis.

• Pöörake tähelepanu kahjustuste ilmingutele.

• Kontrollige üle, et kõik kaitsekatted on paigaldatud ja kõik kruvid, mutrid ning poldid on kinni pingutatud.

• Hoolitsege toote piisava ventilatsiooni eest.

• Veenduge, et süüteküünla pistik on süüteküünla külge kinnitatud.

• Eemaldage võimalikud külgeühendatud tarbijad.

8.1 Maanduspolt(12) (joon.3)

TÄHELEPANU Elektrilöök! – Ärge kasutage maandamiseks haljast traati. – Toode peab olema kindlalt maandatud. Staatiliste laengute ärajuhtimiseks on vaja korpus maan- dada. Selleks ühendage kaabli üks ots elektrigeneraatori maanduspoldi (12) külge ja teine ots eksternse massiga (nt varrasmaandur).

8.2 Õli sissevalamine (joon.7+8)

TÄHELEPANU Toode tarnitakse ilma mootoriõlita. Valage seetõttu enne käikuvõtmist tingimata õli sisse. Kasutage sel- le jaoks SAE 15W-40 õli. Kontrollige õlitaset regulaarselt iga kord enne käikuvõt- mist. Liiga madal õlitase võib mootorit kahjustada.

ristpeakruvikeerajaga välja.

3. Keerake õlimõõtevarras (16) välja.

4. Täitke Mootor lehtri (14) abil mootoriõliga. Pöörake tä-

helepanu max täitekogusele 350 ml. Valage õli ettevaatlikult täiteotsaku alaservani sisse.

5. Pühkige õlimõõtevarras (16) puhta ebemevaba lapiga

6. Pange õlimõõtevarras (16) jälle sisse ilma mõõtevar-

rast kinni keeramata ja kontrollige seejärel õlitaset.

7. Õlitase peab olema õlimõõtevarda keskmise märgistu-

8. Kui õlitase on liiga madal, siis lisage soovitatud kogus

õli (max350ml üldtäitekogus).

9. Keerake õlimõõtevarras (16) seejärel taas sisse.

10. Pange mootorikate (3) peale ja fikseerige see pinguta-

des mõlemad kruvid taas kinni.

8.3 Valage kütust sisse

OHT Tulekahju- ja plahvatusoht! Kütus võib sissevalamisel süttida ja võib-olla plahvata- da. See põhjustab raskeid põletusi või surma.

• Lülitage mootor välja ja laske sellel maha jahtuda.

• Hoidke kuumus, leegid ja sädemed eemal.

• Valage kütust sisse ainult õues.

• Kandke kaitsekindaid.

• Vältige kokkupuudet naha ja silmadega.

• Käivitage toodet vähemalt 3 m kütuse sissevalamisko- hast eemal.

• Pöörake tähelepanu ebatihedustele. Kui kütust voolab välja, siis ärge käivitage mootorit. TÄHELEPANU Toode tarnitakse ilma kütuseta. Valage see- tõttu enne käikuvõtmist tingimata kütus sis- se. Kasutage selleks Super E10 bensiini.

2. Pöörake tähelepanu sellele, et kütusepaaki ei täideta

üle (järgige täitetaseme märgistust (23)!) ega loksuta- ta kütust maha. Kasutage kütusefiltri südamikku (22). Koguge üleloksutatud kütus kohe kokku ja oodake, kuni kütuseaurud on lendunud (süttimisoht).

3. Sulgege paagikork (2).

TÄHELEPANU Tankige hästi ventileeritud piirkonnas seisatud mootori korral. Kui mootor oli vahetult enne seda käigus, siis laske sellel esmalt maha jahtuda. Ärge tankige mootorit kunagi hoones, kus kütuseaurud võivad leekide või sädemeteni jõuda. Kütus on äärmiselt tuleohtlik ja plahvatusvõimeline. Te võite kütusega ümberkäimisel põletusi või muid raskeid vigastusi saada. EE | 165www.scheppach.com9 Käsitsemine

9.1 Mootori käivitamine (joon. 5, 6)

OHT Mürgistusoht! Kasutage toodet ainult välistingimustes ja mitte kunagi suletud või halvasti ventileeritud ruumides.

1. Seadke ventilatsioon paagikorgil (2) „ON“ peale.

2. Seadke sisse- / väljalüliti (13) asendisse „RUN”.

Juhis: Energiasäästulüliti (10) peab seisma „OFF“ peal. „Külmas“ seisundis: TÄHELEPANU Ärge laske tõmbenöörstarteril kunagi tagasi paiskuda. See võib kahjustusi põhjustada.

1. Seadke sisse- / väljalüliti (13) asendisse „Choke”.

2. Tõmmake nüüd kiiresti tõmbenöörstarterit (5), kuni

mootor käivitub. Kui mootor ei peaks käivituma, siis korrake protseduuri.

3. Seadke sisse- / väljalüliti (13) pärast mootori käivitu-

mist (u 15-30 sekundi järel) asendist „CHOKE“ asen- disse „RUN“. (joon. 6)

4. Kui mootor ka pärast mitut katset ei käivitu, siis lugege

peatükki 16. JUHIS Kõrgete välistemperatuuride korral võib juhtuda, et ka külma mootoriga elektrigeneraatorit tuleb käivitada ilma segurikastita! „Soojas“ seisundis:

1. Seadke sisse- / väljalüliti (13) asendisse „RUN”.

2. Tõmmake nüüd kiiresti tõmbenöörstarterit (5). Toode

peaks maksimaalselt 2 tõmbe järel käivituma. Kui too- de ikka veel ei käivitu, siis korrake protseduuri „Käivi- tamine külmas seisundis”. JUHIS Kui mootorit käivitatakse esimest korda, siis läheb käivi- tamiseks tarvis mitut katset, kuni kütus on paagist moo- tori juurde pumbatud.

3. Seadke sisse- / väljalüliti (13) pärast mootori käivitu-

Laske elektrigeneraatoril (umbes 30 sekundit) enne seis- kamist veidi ilma koormuseta töötada, et see saaks järel- jahtuda. Lülitage selleks külgeühendatud tarbijad välja.

1. Seadke sisse- / väljalüliti (13) asendisse „OFF”.

2. Lahutage voolutarbijad tootest.

3. Seadke ventilatsioon paagikorgil (2) „OFF“ peale.

9.3 Käitusnäidik (6) (joon.3)

Käitusnäidik on töötava mootori korral aktiivne.

9.4 Ülekoormusnäidik(7) (joon.3)

Ülekoormuskaitse muutub kõrge võimsustarbe korral ak- tiivseks ja lülitab 230 V~ pistikupesad (9) välja.

1. Lülitage toode lõigus 9.2 kirjeldatud viisil välja.

2. Lahutage voolutarbijad tootest.

9.5 Õlihoiatusnäidik(8) (joon.3)

Näidik aktiveerub liiga madala õlitaseme korral ja deakti- veerub kohe, kui õlitase on piisav. Kui õlitase on liiga madal, siis süttib käivituskatse ajal õli- hoiatusnäidik (8). Valage mootoriõli 8.2 all kirjeldatud viisil juurde ja korrake käivitusprotseduuri.

9.6 Õli-väljalülitusautomaatika

Õli-väljalülitusautomaatika rakendub, kui mootoriõli on lii- ga vähe. Õlihoiatusnäidik (8) hakkab vilkuma, kui mooto- ris on liiga vähe õli. Kontrolllamp hakkab põlema, kui õli- kogus on langenud allapoole turvakogust. Mootor seiskub lühikese aja järel iseseisvalt. Käivitada on võimalik alles pärast mootoriõli juurdevalamist (vt peatükki 8.2).

9.7 Energiasäästulüliti(10) (joon.3)

Seadke tühikäigul kütusekulu vähendamiseks ener- giasäästulüliti (10) positsiooni „ON“. Energiasäästulüliti (10) peab olema välja lülitatud, kui kül- ge on ühendatud kõrget käivitusvoolu vajavad tooted na- gu näiteks kompressor. Samuti peab olema energiasääs- tulüliti „OFF“ peal elektrigeneraatori käivitamisel.

9.8 USB ühendus(11) (joon.3)

Kõnealune elektrigeneraator on varustatud kahe USB ühendusega. Neid saab kasutada näiteks nutitelefonide laadimiseks. 10 Puhastamine

• Seisake enne kõiki puhastus- ja hooldustöid mootor. TÄHELEPANU Põletusoht! Oodake enne puhastus- või hooldustööde teostamist, kuni toode on maha jahtunud. TÄHELEPANU Andke määrdunud hooldusmaterjal ja käitusained sel- leks ettenähtud kogumispunktis ära.

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge toode puhta lapiga* üle või puhuge madala rõhuga suruõhu- ga läbi*. Me soovitame toodet iga kord pärast kasuta- mist vahetult puhastada.

• Puhastage toodet regulaarselt niiske lapi* ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid, need võivad toote plastosi rikkuda. Pöö- rake tähelepanu sellele, et vesi ei pääse toote sise- musse.

• = ei sisaldu tingimata tarnekomplektis! 166 | EE www.scheppach.com11 Hooldus HOIATUS Kandke hooldustöödel alati kaitsekindaid ja suukaitset! Vajalikud tööriistad:

Pidage alljärgnevatest hooldustähtaegadest tingimata kin- ni, et tagada rikkevaba käitus Hooldusplaan all kirjeldatud viisil. TÄHELEPANU Esmakordsel käikuvõtmisel tuleb mootoriõli ja kütus sis- se valada.

11.2 Õlitaseme kontrollimine (joon.5+6)

1. Toimige 8.2 all kirjeldatud viisil.

Vahetage mootoriõli esimese 20 töötunni järel, siis iga 50 tunni või vastavalt iga kolme kuu tagant. Mootoriõli vahetust tuleks läbi viia töösooja mootori korral.

1. Asetage toode tasasele sirgele pinnale.

2. Eemaldage mootorikate (3) 8.2 all kirjeldatud viisil.

3. Pange valmis kogumismahuti.

4. Avage õlimõõtevarras (16) ja laske soe mootoriõli

elektrigeneraatorit kallutades kogumismahutisse välja.

5. Valage uus mootoriõli sisse (u 0,35 l).

6. Keerake õlimõõtevarras (16) taas sisse.

7. Utiliseerige vana õli nõuetekohaselt.

11.4 Õhufiltri (19) puhastamine (joon. 7)

TÄHELEPANU Kahjustusoht! Mootori käitamine ilma filterelemendita või kahjustatud filterelemendiga võib põhjustada mootorikahjustusi. – Ärge laske mootoril kunagi ilma õhufiltrielemendita või kahjustatud õhufiltrielemendiga töötada. Mustus pääseb mootorisse, mille tõttu võivad tekkida raske- kujulised mootorikahjustused. Puhastage õhufiltrit (19) iga 50 töötunni järel, vajaduse korral vahetage.

3. Klappige õhufiltri kaas (18) lahti.

4. Võtke õhufilter (19) välja.

5. Filtri puhastamiseks ei tohi kasutada teravatoimelisi

puhastusvahendeid ega bensiini.

6. Puhastage elemente tasasel pinnal puhtaks kloppimi-

sega. Peske tugeva määrdumise korral seebilahuse- ga, loputage seejärel puhta veega läbi ja laske õhu käes kuivada.

7. Kokkupanemine toimub vastupidises järjekorras.

11.5 Süüteküünalkontrollimine (20)

(joon.11+12) TÄHELEPANU Vahetage süüteküünalt ainult külma mootori korral! Kontrollige süüteküünalt esmakordselt 20 töötunni järel määrdumise suhtes ja puhastage seda vajaduse korral vask-traatharjaga. Hooldage süüteküünalt iga 50 töötunni järel.

1. Avage süüteküünla kate (4).

2. Tõmmake süüteküünla pistik (21) pööramisliigutusega

3. Eemaldage süüteküünal (20) kaasasoleva süüteküün-

4. Eemaldage süüteküünla (20) soklilt igasugune mus-

5. Kontrollige süüteküünalt (20) visuaalselt. Eemaldage

vaj. korral olemasolevad sadestised traatharjaga.

6. Kontrollige süüteküünla pilu. Seadistage elektroodide

vahe lehtkaliibriga 0,6 kuni 0,7 mm peale.

7. Kokkupanemine toimub vastupidises järjekorras.

JUHIS Lõtvunud süüteküünal võib üle kuumeneda ja mootorit kahjustada. Ja süüteküünla liiga tugev kinnipingutamine võib silindripea keeret kahjustada.

11.6 Kütusefiltri südamiku(22)

puhastamine (joon.13+14) Juhis: Kütusefiltri südamiku puhul on tegemist filtertopsiga, mis asub vahetult paagikorgi all ja filtreerib kogu sissevalatud kütust.

1. Seadke sisse-/väljalüliti (13) asendisse „OFF”.

2. Avage paagikork (2).

3. Eemaldage kütusefiltri südamik (22) ja täitetaseme

märgistus (23). Puhastage see mittesüttiva lahustiga või kõrge leekpunktiga lahustiga.

4. Pange kütusefiltri südamik (22) koos täitetaseme mär-

gistusega (23) taas sisse.

5. Sulgege paagikork (2).

12 Ladustamine OHT Tulekahju- ja plahvatusoht! Toote ladustamisel võimalike süüteallikate läheduses võib tekkida tulekahju või plahvatus. See põhjustab ras- keid põletusi või surma. – Kõrvaldage võimalikud süüteallikad nagu nt ahjud, gaasiga kuumaveeboilerid, gaasikuivatid jms. EE | 167www.scheppach.comTÄHELEPANU Kahjustusoht! Kui toodet ladustatakse nõuetele mittevastavalt, siis võib see põhjustada mootorikahjustusi. – Ladustage toodet mustuse, tolmu ja niiskuse eest kaitstult. Vajalikud tööriistad:

12.1 Ettevalmistus ladustamiseks

HOIATUS Ärge eemaldage kütust suletud ruumides, tule lähedal ega suitsetamise ajal. Gaasiaurud võib põhjustada plahvatusi või tulekahju.

1. Tühjendage kütusepaak kütuse imupumbaga.

2. Käivitage mootor ja laske mootoril senikaua töötada,

kuni ülejäänud kütus on ära kulutatud.

3. Ladustage kütust mahutites, mis on spetsiaalselt sel-

leks otstarbeks ette nähtud.

4. Tehke iga kord pärast hooaega õlivahetus.

5. Selleks eemaldage vana mootoriõli soojast mootorist

7. Valage õlikannuga u 20 ml õli silindrisse.

8. Tõmmake aeglaselt tõmbenöörstarterit nii, et õli kait-

seb silindrit seest.

9. Keerake süüteküünal (20) taas sisse (joon. 12).

10. Säilitage toodet hästi ventileeritud paigas või kohas.

12.2 Kütuse väljalaskmine kütuse

imupumbaga (joon.13) Ladustamisel pikema ajavahemiku vältel tuleb kütus välja lasta.

1. Hoidke kogumismahutit kütuse imupumba vooliku all.

2. Keerake paagikork (2) lahti ja eemaldage see.

3. Eemaldage kütusefiltri südamik (22).

4. Lükake kütuse imupumba voolik kütusepaaki ja laske

kütus kütuse imupumba abil täielikult välja.

5. Pange kütusefiltri südamik (22) jälle sisse.

1. Tühjendage kütusepaak heakskiidetud kogumismahu-

tisse, kasutades selleks kütuseimispumpa.

2. Kui mootor on käitusvõimeline, siis laske sellel seni-

kaua töötada, kuni ülejäänud kütus on ära kulutatud.

3. Laske mootoriõli soojast mootorist välja.

4. Eemaldage süüteküünla pistik süüteküünalt.

5. Kindlustage toode näiteks pingutusrihmadega äralibi-

6. Toodet saab käepidemest üles tõsta ja teisaldada.

14 Remondi- ja varuosade tellimine Veenduge pärast remonti või hooldust, kas kõik ohutus- tehnilised osad on paigaldatud ja laitmatus seisundis. Säi- litage vigastusohtlikke osi teistele inimestele ja lastele kät- tesaamatult. TÄHELEPANU Tootevastutuse seaduse kohaselt ei vastuta tootja asja- tundmatutest remontidest või mitte-originaalvaruosade kasutamisest põhjustatud kahjude eest. Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta. Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood. Ühendused ja remondid Elektrialase varustuse ühendamist ja remonti tohib teosta- da ainult elektrispetsialist.

14.1 Varuosade tellimine

Varuosade tellimisel tuleks edastada järgmised andmed:

14.2 Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse kasu- tusalasele või loomulikule kulumisele alluvaid või kuluma- terjalidena järgmisi osi. Kuluosad*: süüteküünal, õhufilter

• = ei sisaldu tarnekomplektis! 15 Utiliseerimine ja taaskäitlus Juhised pakendi kohta Pakendusmaterjalid on taaskäidel- davad. Palun utiliseerige pakendid keskkonnasõbralikult. Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta Elektri- ja elektroonikaseadmed ei kuulu ol- meprügisse, vaid tuleb suunata eraldi kogu- misse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanasead- messe paigaldatud, tuleb enne äraandmist purusta- mata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.

• Elektri- ja elektroonikaseadmete omanikud või kasuta- jad on seadusega kohustatud need kasutuse lõpus ta- gastama.

• Lõppkasutaja kannab omavastutust utiliseeritava va- naseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseeri- da olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järgmis- tes kohtades tasuta ära anda: – Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad) 168 | EE www.scheppach.com– Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko- hustatud või pakuvad seda vabatahtlikult. – Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle tasu- ta ära anda või enda läheduses teise volitatud ko- gumispunkti suunata. – Tootja ja levitaja edasised täiendavad tagasivõt- mistingimused saate teada vastavast klienditee- nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme ko- haletarnimise korral võib see anda lõppkasutaja järe- lepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeeninduse- ga.

• Need ütlused kehtivad ainult seadmete kohta, mis ins- talleeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elekt- ri- ja elektroonikaseadmete utiliseerimise kohta kõrva- lekalduvad nõuded. Kasutusest kõrvaldatud seadme utiliseerimisvõimaluste kohta saate teavet kohalikust valla- või linnavalitsusest. Kütused ja õlid

• Enne toote utiliseerimist tuleb kütusepaak ja mootori- õli mahuti tühjendada!

• Kütus ja mootoriõli ei kuulu olmeprügisse ega kanali- satsiooni, vaid tuleb suunata eraldi kogumisse või utili- seerimisse!

• Tühjad õli- ja kütusemahutid tuleb utiliseerida kesk- konnasõbralikult. 16 Rikete kõrvaldamine Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie toode ei tööta ükskord õi- gesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta. Rike Võimalik põhjus Abinõu Mootorit ei saa käivitada Õli-väljalülitusautomaatika ra- kendub Kontrollige õlitaset, valage mootoriõli juurde Süüteküünal nõgine Puhastage või vahetage süüteküünal Pole kütust Valage kütust juurde Õhufilter määrdunud Puhastage või asendage õhufilter Elektrigeneraatoril on pinge ma- dal või puudub. Elektroonika defektne Pöörduge esindusse Liigvoolu-mootorikaitselüliti on vallandunud Käivitage elektrigeneraator uuesti, vähendage tarbijaid Õhufilter määrdunud Puhastage või asendage õhufilter 17 Hooldusplaan Pidage alljärgnevatest hooldustähtaegadest tingimata kinni, et tagada rikkevaba käitus. Tähelepanu! Esmakordsel käikuvõtmisel tuleb mootoriõli ja kütus sisse valada. Iga kord enne kasutamist 20-tunnise käitusaja järel 50-tunnise käitusaja järel 300-tunnise käitusaja järel Mootoriõli ülekontrollimine

Mootoriõli vahetamine Esmakordselt, siis iga 50 tunni järel

Õhufiltri ülekontrollimine X Vaj. korral filtersüdamiku vahetamine Õhufiltri puhastamine X Vaatluskontroll tootel X Süüteküünla puhastamine Vahe: 0,6 – 0,7 mm, vaja- duse korral uuendage Drosselklapi kontrollimine ja üleseadistamine

Klapilõtkude seadistamine

Tähelepanu: Laske punkte „X“ teostada ainult volitatud erialakäitises. EE | 169www.scheppach.com18 EL vastavusdeklaratsioon Vastavusdeklaratsiooni originaali tõlge Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Me deklareerimine ainuisikuliselt vastutades, et siin kirjel- datud toode ühtib esitatud direktiivide ja normidega. Kaubamärk: SCHEPPACH Art nimetus: Inverter-elektrigeneraator – SG2500i Art-nr 5906226901 EL direktiivid: 2014/30/EU, 2006/42/EG, 2011/65/EU*, 2000/14/EG_2005/88/EG, 2016/1628/EU

• Deklaratsiooni objektiks olev ülalpool kirjeldatud ese vastab Euroopa Parlamendi ja nõukogu direktiivile 2011/65/EÜ kuupäevaga 8. juuni 2011 teatud ohtlike ai- nete kasutamispiirangu kohta elektri- ja elektroonikasead- metes. 2000/14/EÜ_2005/88/EÜ – lisa: VI Garanteeritudhelivõimsustase(L

): 93 dB Mõõdetudhelivõimsustase(L

8.3 Iepildiet degvielu
