Produkttyp	Skurmaskin
Märke	Kärcher
Modell	BD 5070 R Classic Bp Pack
Arbetsbredd	510 mm
Volym rentvattentank	70 L
Volym smutsvattentank	75 L
Märkspänning	24 V
Batterikapacitet (5h)	76 / 105 Ah
Motoreffekt körning	300 W
Motoreffekt sugning	600 W
Motoreffekt borste	500 W
Maximal körhastighet	6 km/h
Max lutning	8 %
Teoretisk yteffektivitet	2300 m²/h
Total tillåten vikt	340 kg
Transportvikt (tomma tankar)	194 kg
Mått (L x B x H)	1310 x 590 x 1066 mm
Max vattentemperatur	50 °C
Omgivningstemperaturområde	5 till 40 °C
Ljudtrycksnivå	66 dB(A)
Skyddsklass	IPX3
Borstdiameter	510 mm
Borstvarvtal (belastning)	155 varv/min

Vanliga frågor - BD 5070 R Classic Bp Pack Kärcher

Hur startar jag apparaten Kärcher BD 5070 R Classic Bp Pack?

Sitt på sätet, vrid nyckelomkopplaren till läge '1'. Displayen visar status. Ställ in körriktningen och tryck sedan på gaspedalen. Kontrollera att parkeringsbromsen lossnar.

Hur laddar jag batteriet på skurmaskinen?

Ställ nyckelomkopplaren på '0', ta bort nyckeln. Tippa smutsvattentanken bakåt, koppla bort batterikontakten och anslut den till lämplig laddare. Laddningen tar cirka 10 till 12 timmar.

Vilka säkerhetsåtgärder ska jag vidta före användning?

Läs bruksanvisningen, kontrollera parkeringsbromsen på en plan yta, överskrid inte en lutning på 8% och kör endast på stabila underlag. Sätesbrytaren stänger av motorn om du lämnar sätet.

Hur tömmer jag smutsvattentanken?

Ta tömningsslangen, sänk ner den över en lämplig behållare, öppna doseringsanordningen för att tömma smutsvattnet. Skölj sedan tanken med rent vatten.

Hur justerar jag sugskrapan för optimal sugning?

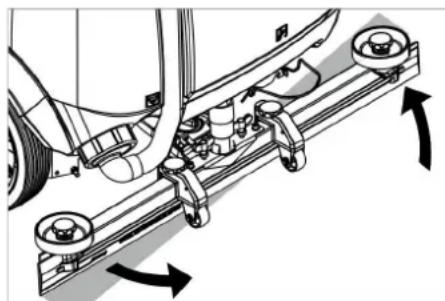

Lossa vingmuttrarna för att justera lutningen (upp till 5°). Använd vridhandtaget för att ändra lutningen och justera höjden med vridhandtagen tills bästa resultat uppnås.

Vilket rengöringsmedel ska användas med Kärcher BD 5070 R Classic Bp Pack?

Använd endast rekommenderade Kärcher rengöringsmedel, utan lösningsmedel, saltsyra eller fluorvätesyra. Till exempel RM 746 för vanlig rengöring, eller RM 755 es för blanka ytor.

Vad gör jag vid otillräcklig sugkraft?

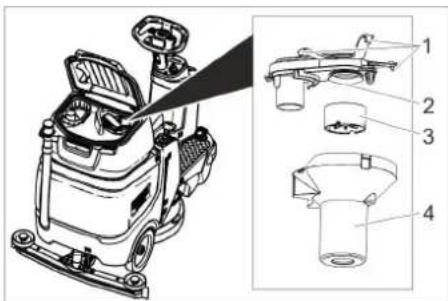

Kontrollera nivån på smutsvattentanken, rengör tätningar, luddfiltret och sugskrapans läppar. Se till att sugslingan inte är blockerad och att sugskrapans inställning är korrekt.

Hur underhåller jag apparaten efter varje användning?

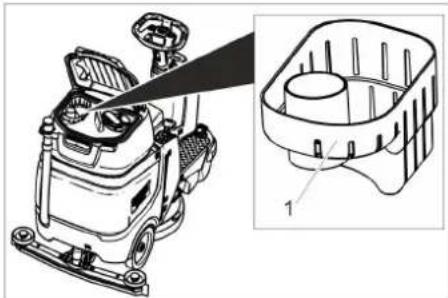

Töm smutsvattentanken, skölj den, rengör silen för grovt avfall, utsidan med en fuktig trasa, sugskrapans läppar och kontrollera borstarnas slitage. Ladda batteriet om nivån är under 50%.

Vilka batterier rekommenderas för denna apparat?

Två underhållsfria batterier på 105 Ah (art.nr 6.654-141.0, komplett kit 4.039-287.0). Maximala mått är 408 x 348 x 284 mm.

Hur byter jag borstskivan?

Lyft rengöringshuvudet, tryck på borstbytespedalen, ta bort skivan i sidled. Placera den nya skivan under huvudet, tryck uppåt tills den klickar på plats.

BRUKSANVISNING BD 5070 R Classic Bp Pack Kärcher

→ Aftap vandet ud ved at åbne doseringsanordningen på aftapningsslangen.
→ Skyl derefter snavsevandsbeholderen med klart vand.

Fare for personskader. Etterfylling av vann när batteriet er utladet kan före til at syre si- ver ut!

→ Sett på sugeslangen.

Innstilling av ratt

Sugeviften vil gå videre etter at du har slätt av. Utfør vedlikeholdsarbeider först när su-geviften er stoppet.

Produkt: Gulvvaskemaskin med fö- rersete

Type: 1.161-xxx

Gjeldende EU-direktiver

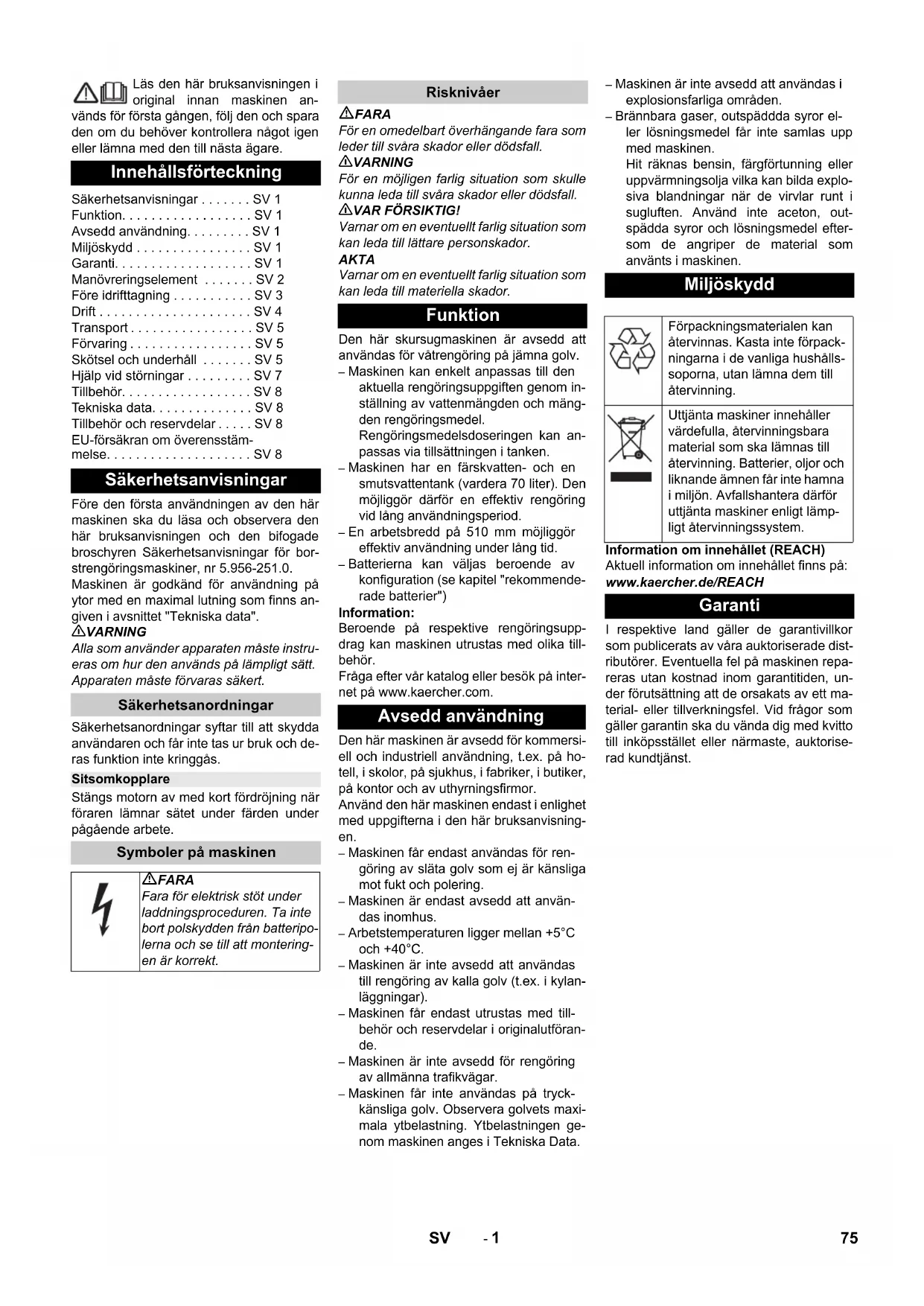

Läs den här bruksanvisningen i original innan maskinen används för första gången, följ den och spara den om du behöver kontrollera något igen eller lämna med den till nästa ägare.

Innehållsförteckning

Säkerhetsanvisningar ..... SV 1

Avsedd användning. . . . . . . . SV 1

Miljöskydd SV 1

Garanti. . . . . . . . . . . . . . . . . . . SV 1

Manövreringselement ..... SV 2

Före idrifttagning . . . . . . . . . . SV 3

Drift SV 4

Transport....SV 5

Förvaring . . . . . . . . . . . . . . . . . . SV 5

Skötsel och underhåll ..... SV 5

Hjälp vid störningar . . . . . . . . SV 7

Tillbehör. . . . . . . . . . . . . . . . . . . . . . . . . . . SV 8

Tekniska data. . . . . . . . . . . . . . SV 8

Tillbehör och reservdelar ..... SV 8

EU-försäkran om överensstämmelse. . . . . . . . . . . . . . . . . . . . . . . . . . . SV 8

Före den första användningen av den här maskinen ska du läsa och observera den här bruksanvisningen och den bifogade broschyren Säkerhetsanvisningar för borstrengöringsmaskiner, nr 5.956-251.0.

Maskinen är godkänd för användning på ytor med en maximal lutning som finns angiven i avsnittet "Tekniska data".

△VARNING

Alla som använder apparaten måste instrueras om hur den används på lämpligt sätt. Apparaten måste förvaras säkert.

Säkerhetsanordningar

Säkerhetsanordningar syftar till att skydda användaren och får inte tas ur bruk och deras funktion inte kringgås.

Sitsomkopplare

Stängs motorn av med kort fördröjning när föraren lämnar sätet under färden under pågående arbete.

Symboler på maskinen

⚠️FARA

Fara för elektrisk stöt under laddningsproceduren. Ta inte bort polskydden från batteripolerna och se till att monteringen är korrekt.

Risknivåer

⚠️FARA

För en omedelbart överhängande fara som leder till svåra skador eller dödsfall.

△VARNING

För en möjligen farlig situation som skulle kunna leda till svåra skador eller dödsfall.

⚠VAR FÖRSIKTIG!

Varnar om en eventuellt farlig situation som kan leda till lättare personskador.

AKTA

Varnar om en eventuellt farlig situation som kan leda till materiella skador.

Funktion

Den här skursugmaskinen är avsedd att användas för våtrengöring på jämna golv.

- Maskinen kan enkelt anpassas till den aktuella rengöringsuppgiften genom inställning av vattenmängden och mängden rengöringsmedel. Rengöringsmedelsdoseringen kan anpassas via tillsättningen i tanken.

- Maskinen har en färskvatten- och en smutsvattentank (vardera 70 liter). Den möjliggör därför en effektiv rengöring vid lång användningsperiod.

- En arbetsbredd på 510 mm möjliggör effektiv användning under lång tid.

- Batterierna kan väljas beroende av konfiguration (se kapitel "rekommende-rade batterier")

Information:

Beroende på respektive rengöringsuppdrag kan maskinen utrustas med olika tillbehör.

Fråga efter vår katalog eller besök på internet på www.kaercher.com.

Avsedd användning

Den här maskinen är avsedd för kommersiell och industriell användning, t.ex. på hotell, i skolor, på sjukhus, i fabriker, i butiker, på kontor och av uthyrningsfirmor.

Använd den här maskinen endast i enlighet med uppgifterna i den här bruksanvisningen.

– Maskinen får endast användas för rengöring av släta golv som ej är känsliga mot fukt och polering.

- Maskinen är endast avsedd att användas inomhus.

- Arbetstemperaturen ligger mellan +5°C och +40°C.

– Maskinen är inte avsedd att användas till rengöring av kalla golv (t.ex. i kylanläggningar).

– Maskinen får endast utrustas med tillbehör och reservdelar i originalutförande.

- Maskinen är inte avsedd för rengöring av allmänna trafikvägar.

- Maskinen får inte användas på tryckkänsliga golv. Observera golvets maximala ytbelastning. Ytbelastningen genom maskinen anges i Tekniska Data.

– Maskinen är inte avsedd att användas i explosionsfarliga områden.

- Brännbara gaser, outspädda syror eller lösningsmedel får inte samlas upp med maskinen.

Hit räknas bensin, färgförtunning eller uppvärmningsolja vilka kan bilda explosiva blandningar när de virvlar runt i sugluften. Använd inte aceton, outspädda syror och lösningsmedel eftersom de angriper de material som använts i maskinen.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Kasta inte förpackningarna i de vanliga hushållssoporna, utan lämna dem till återvinning.

Uttjänta maskiner innehåller värdefulla, återvinningsbara material som ska lämnas till återvinning. Batterier, oljor och liknande ämnen får inte hamna i miljön. Avfallshantera därför uttjänta maskiner enligt lämpligt återvinningssystem.

Information om innehållet (REACH)

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

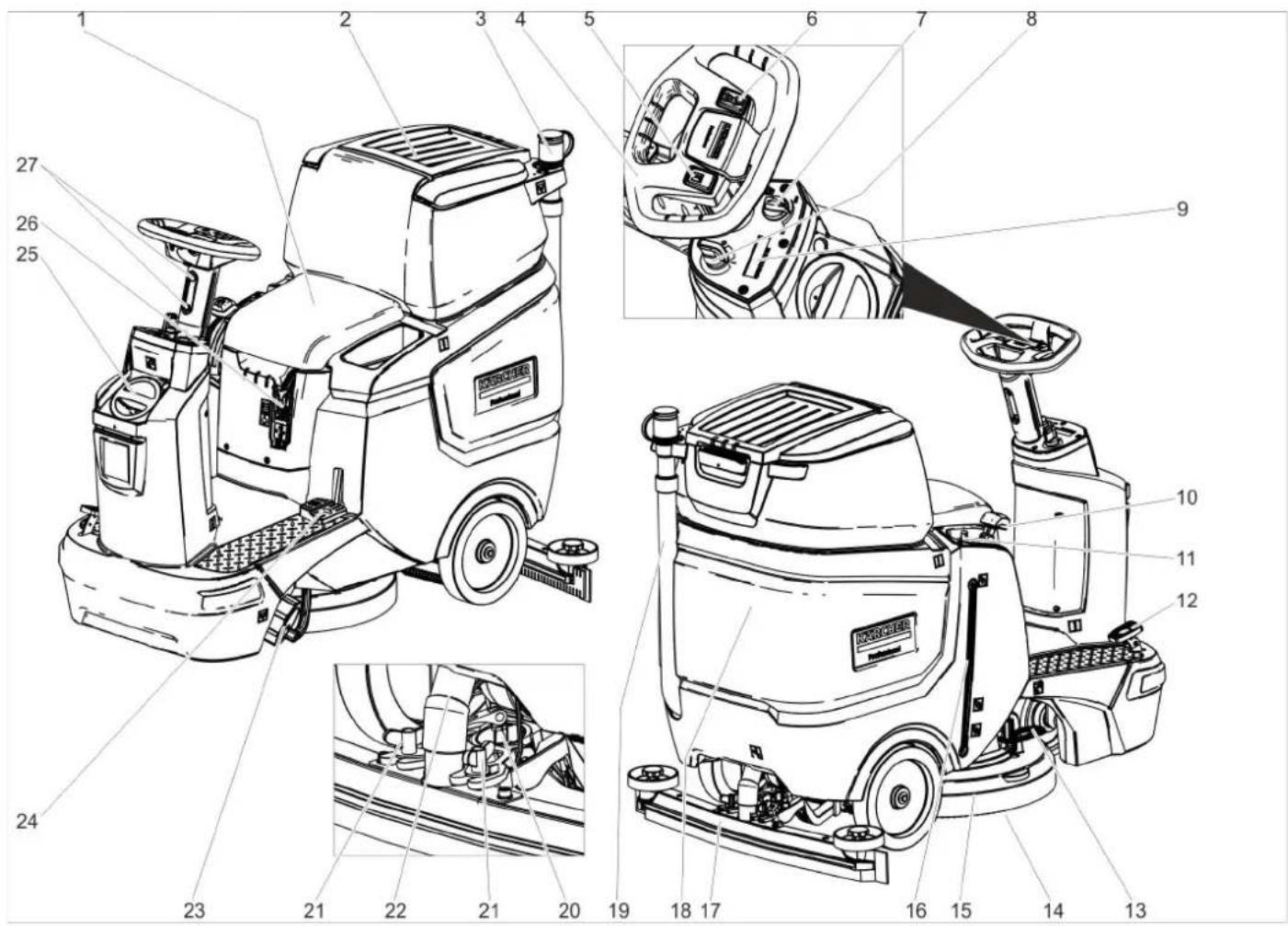

Manövreringselement

2 Lock smutsvattentank

3 Doseringsanordning för smutsvatten

4 R a t t

5 T u t a

6 Körriktningsbrytare

7 Vridknapp arbetshastighet

8 Nyckelbrytare

9 Display

10 Spak sugbalk

11 Reglerknapp vattenmängd

12 Gaspedal

13 Pedal borstbyte

14 Fönsterborste

15 Rengöringshuvud

16 Nivåindikering färskvatten

17 Sugbalk *

18 Smutsvattentank

19 Avtappningsslang för smutsvatten

20 Vridhandtag för lutning av sugskenan

21 Vingmutter för fastsättning sugskenan

22 Sugslang

23 Lock till färskvattentanken med filter för färskvatten

24 Pedal lyfta/sänka rengöringshuvudet

25 Lock färskvattentank

Påfyllningsöppning färskvattentank

26 Batterikontakt

27 Höjdinställning ratt

* ingår ej i leveransen

Färgmärkning

- Manövreringselement för rengöringsprocessen är gula.

- Manövreringselement för underhåll och service är ljusgrå.

Symboler på maskinen

Batterikontakt

Nivå färskvattentank 25% %

Dosering rengöringslösning

Lyfta/sänka rengörings- huvud

Pedal borstbyte

Lyfta/sänka sugbalk

	Mopphålare **
	Tömningsöppning färsk-vattentank
	Tömningsöppning smut-svattentank
	Fästpunkt

Tilival

Före idrifttagning

Batterier

	Beakta information på batteriet, i bruksanvisningen och i fordonets instruktionsbok
	Använd skyddsglasögon
	Håll barn borta från syra och bat- terier
	Explosionsrisk
	Eld, gnistor, öppen låga och rök- ning är förbjudet
	Risk för frätskador
	Första hjälpen
	Varningsinformation
	Avfallshantering
	Kasta inte batterier i soptunnan

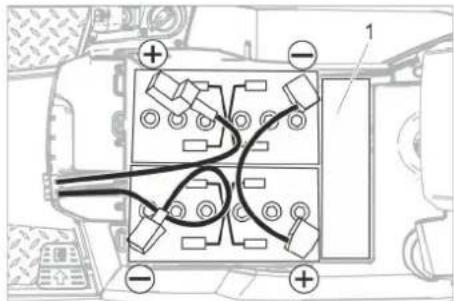

Sätta i och ansluta batterier

För variant "Pack" är batterierna redan in-byggda.

→ Dra ur batterikontakten.
→ Sväng smutsvattentanken bakåt.

Skaderisk. Se till att polerna ansluts korrekt.

→ Förbind poler med medföljande anslutningskabel.
→ Kläm fast medföljande anslutningskabel på de fortfarande fria batteripolerna (+) och (-).
→ Kontrollera att polskydden är korrekt monterade.
→ Stick in batterikontakten.

AKTA

Risk för skador vid djupurladdning. Ladda upp batterier före idrifttagningen.

Ladda batterierna

Information:

Maskinen har ett djupurladdningsskydd, d.v.s. om den ännu tillåtna, lägsta kapaciteten uppnås går det bara att köra maskinen. Borstdrivningen och uppsugningen är ur funktion.

→ Kör maskinen direkt till laddaren och undvik lutningar.

Information:

När andra batterier används (t.ex. från andra tillverkare) måste djupurladdningsskyddet för respektive batteri justeras genom Kärcher kundtjänst.

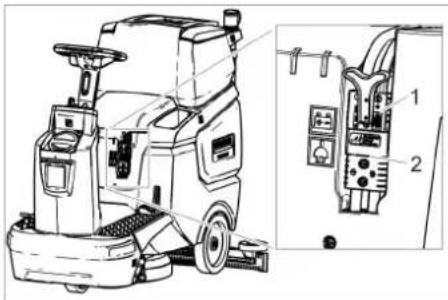

⚠️FARA

Risk för av elektrisk stöt. Ge akt på strömledningar och säkringar - se "Uppladdningsaggregat".

Laddaren ska endast användas i torra utrymmen med tillräcklig ventilation!

Information:

Laddtiden är i genomsnitt ca 10-12 timmar. De rekommenderade laddarna (som passar alla batterier som tillämpas) regleras elektroniskt och avslutar själva laddnings-proceduren.

⚠️FARA

Explosionsrisk. I utrymmet där maskinen ställts upp för att ladda batteriet måste ha en minsta volym som beror på batteritypen och ett luftutbyte med en minsta luftström (se "Rekommenderade batterier").

Explosionsrisk. Laddning av våtbatterier är endast tillåtet med uppfälld smutsvatten-tank.

→ Töm smutsvattentanken.
→ Ställ nyckelbrytaren i läge "0" och dra ur nyckeln.
→ Sväng smutsvattentanken bakåt.

• Anslut inte laddaren till batterikontakten på maskinen.
• Använd bara en laddartyp som passar till den inbyggda batteritypen:

Batterityp	Laddare
6.654-141.0	6.654-367.0
6.654-093.0	6.654-367.0

Information: Läs noga igenom bruksanvisningen från tillverkaren av uppladdningsaggregatet, i synnerhet säkerhetshänvisningarna!

→ Anslut batterikontakten på maskinsidan till laddaren.
→ Sätt laddarens nätkontakt i ett väggut- tag.
→ Utför laddningsproceduren enligt anvisningarna i bruksanvisningen för laddare.
→ Anslut batterikontakten på maskinsidan till laddaren. → Sätt laddarens nätkontakt i ett vägguttag. → Utför laddningsproceduren enligt anvisningarna i bruksanvisningen för laddare.

Underhållsfria batterier (våtbatterier)

→ Fyll på destillerat vatten en timme före uppladdningens slut, ge akt på korrekt syranivå. Batteriet har motsvarande märkning. Vid slutet av laddningsförloppet måste alla celler gasa.

FARA

Frätningsrisk. Påfyllning av vatten när batteriet är urladdat kan leda till syraläckage! Använd skyddsglasögon när du hanterar batterisyra och följ reglerna för att förhindra personskador och skador på kläder. Spola omedelbart bort syrastänk på hud eller kläder med mycket vatten.

AKTA

Fyll bara på batterierna med destillerat eller avsaltat vatten (SS-EN 50272-T3). Använd inga främmande tillsatser (så kallade förbättringsmedel), annars förfaller garantin.

Maximala dimensioner för batterier

Längd	408
Bredd	348
Höjd	284

Ta ut batterierna

→ Vrid nyckelbrytaren till "0".
→ Dra ur batterikontakten.
→ Sväng smutsvattentanken bakåt.
→ Koppla bort kabeln från batteriets minuspol.
→ Koppla bort övriga kablar från batteriet.
→ Ta ut batterierna.
→ Avfallshantera förbrukade batterier enligt gällande bestämmelser.

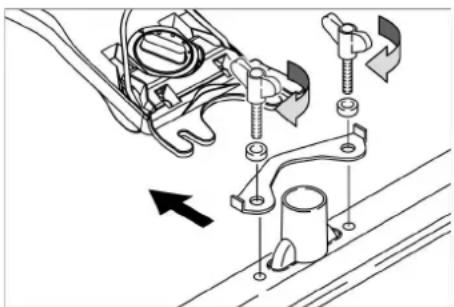

Montera borstar

Monteringen av borsten beskrivs i kapitlet "Underhållsarbeten".

Montera sugskenan

→ Sätt i sugskenor i sugskeneupphängningen så att formplåten ligger över upphängningen.

→ Dra fast vingmuttrarna.

→ Sätt dit sugslangen.

Ställa in ratten

→ Lossa båda skruvar på rattens höjdinställning.
→ Ställ in ratten i önskad höjd.
→ Drag fast båda skruvarna.

Drift

AKTA

Risk för skador!

Lossa inga batterikontakter då apparaten är i drift.

Information:

Ställ nyckelbrytaren i läge "0" för att stoppa alla funktioner direkt.

Starta maskinen

→ Inta sitsposition.
→ Ställ nyckelbrytaren i läge "1". Displayen visar efter varandra:
– Tidpunkten fram till nästa kundtjänst
– Mjukvaruversion, manöverdel
– Batteriets laddning och antal drifttimmar

Kontrollera parkeringsbromsen

⚠️FARA

Risk för olycksfall. Parkeringsbromsens funktion måste kontrolleras före varje körning.

→ Koppla till maskinen.
→ Ställ körriktningsspaken på "framåt".
→ Tryck lätt på körpedalen.
→ Bromsen måste låsas upp hörbart. Maskinen måste lätt kunna röra sig på underlaget. Om pedalen släpps hakas bromsen åter i så att det hörs. Om det ovan nämnda inte sker måste maskinen tas ur drift och kundtjänst kontaktas.

Köra

⚠️FARA

Risk för olycksfall. Om maskinen inte uppvisar någon bromsfunktion, gör följande:

→ Om maskinen inte stannar vid en lutning på 2 % får nyckelbrytaren inte sättas på 0. Maskinen måste fortsätta drivas tills en vägrät nivå uppnås.
→ När den vågräta nivån har uppnåtts måste maskinen stannas och kundtjänst kontaktas.
→ Dessutom ska underhållsanvisningarna för bromsen beaktas.

⚠️FARA

Risk att maskinen välter vid för branta stigningar.

→ Tvärtemot körriktningen får maskinen bara köras i lutningar upp till 8 %. Kör bara i längdriktning i stigningar och lutningar; vänd inte.

Risk att maskinen välter vid för hög fart i kurvor.

→ Kör långsamt i kurvor.

Risk att maskinen välter om underlaget är instabilt.

→ Använd maskinen endast på fast underlag.

Risk att maskinen välter vid för branta sid- or.

→ Tvärtemot körriktningen får maskinen bara köras i lutningar på max. 8 %.

Köra

→ Inta sitsposition.
→ Dra spaken sugbalk och haka i den.
→ Tryck pedalen rengöringsknapp nedåt och haka fast dem.
→ Ställ nyckelbrytaren i läge "1".
→ Ställ in körriktning med körriktningsom-kopplaren på ratten.
→ Bestäm hastighet genom att trycka på körpedalen.
→ Stanna maskinen: Släpp gaspedalen.

Information:

Om rengöringsknappen är lyft påverkas den högsta hastigheten inte av vridknappen arbetshastighet.

Det går även att ändra körriktningen under rengöringen. På så sätt kan ett valt ställe rengöras intensivt genom att man kör fram och tillbaka flera gånger.

Fylla på drivmedel

Rengöringsmedel

△VARNING

Skaderisk. Använd endast rekommenderade rengöringsmedel. Om andra rengöringsmedel används bär driftansvarig den ökade risken avseende driftsäkerhet och olycksrisk.

Använd endast rengöringsmedel som inte innehåller lösningsmedel och salt- och fluorvätesyra.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Information:

Använd inga kraftigt skummande rengöringsmedel.

Användning Rengörings-	medel
Underhållsrengöring av alla golv som tål vatten	RM 746RM 780
Underhållsrengöring av glänsande ytor (t.ex. granit)	RM 755 es
Underhållsrengöring och grundrengöring av industrigolv	RM 69 ASF
Underhållsrengöring och grundrengöring av sten-godsplattor	RM 753
Underhållsrengöring av ka-kel i sanitetsutrymmen	RM 751
Rengöring och desinfektion i sanitetsutrymmen	RM 732
Avlägsnande av belägg- ningar på alla alkaliresisten-ta golv (t.ex. PVC)	RM 752
Avlägsnande av belägg- ningar på linoleumgolv	RM 754

Färskvatten

→ Öppna locket på färskvattentanken.
→ Fyll tanken till hälften med färskvatten (max. 50 °C).
→ Fyll på rengöringsmedel.
→ Fyll på tanken med vatten.
→ Stäng locket på färskvattentanken.

Ställa in sugbalken

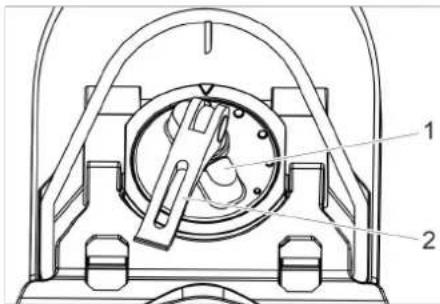

Snedläge

För att förbättra uppsugningsresultatet på klinkergolv kan sugskenan justeras med upp till 5° i snedläge.

Vid otillräckligt uppsugningsresultat kan lutningen på den raka sugbalken förändras.

→ Lyft spännarmen.
→ Justera vridhandtag för lutning av sugskenan.
→ Tryck spännarmen nedåt.

Höjd

Med höjdjusteringen påverkas sugläppar- nas böjning vid kontakt med golvet.

→ Pröva att justera höjdinställningens vridhandtag tills det bästa sugresultatet har uppnåtts.

Ställa in vattenmängden

→ Ställ in vattenmängd som motsvarar nedsmutsningen av golvbeläggningen med hjälp av justeringsknappen.

Information:

Genomför de första rengöringsförsöken med liten vattenmängd. Öka vattenmängden stegvis tills önskat rengöringsresultat uppnås.

Rengöringsdrift

→ Inta sitsposition.
→ Ställ nyckelbrytaren i läge "1".
→ Ställ in körriktning med körriktningsom-kopplaren på ratten.
→ Vrid vridknappen arbetshastighet till önskat värde.

Hastigheten visas på displayen under justeringen.

Indikeringen visas i procent av den högsta hastigheten.

→ Ställ in vattenmängden med justeringsventilen.
→ Dra den nedre änden av spaken sugbalk uppåt och håll fast den.
→ Tryck ner spaken sugbalk.

Sugskenan sänks ner och sugningen startar.

→ Tryck pedalen rengöringsknapp nedåt/ till höger, haka ur den och låt den gå uppåt.

→ Bestäm hastighet genom att trycka på körpedalen.

Rengöringshuvudet sänks ner, borstdrivningen startar och rengöringslösningen appliceras.

→ Kör ut på den yta som ska rengöras.
→ Stanna maskinen: Släpp gaspedalen.

Avsluta rengöringen

→ Tryck pedalen rengöringshuvud nedåt tills den hakar i.
→ Kör ytterligare en kort sträcka för att suga upp restvatten.
→ Dra spaken sugbalk uppåt tills den ha-kar i.

Sugturbinen frånkopplas med en eftergångstid på 10 sekunder.

→ Vrid nyckelbrytaren till "0".

Tömma smutsvattentanken

Information:

Om smutsvattentanken är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal.

△VARNING

Följ de lokala föreskrifterna om hantering av avloppsvatten.

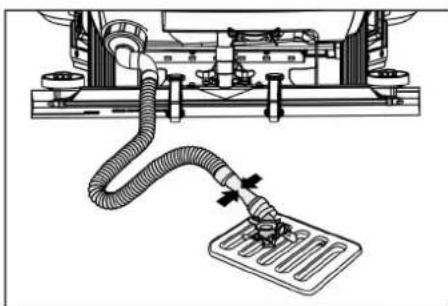

→ Ta tömningsslangen för smutsvatten ur hållaren och placera den över ett lämpligt uppsamlingskärl.

Information:

Smutsvattenflödet kan kontrolleras genom hoptryckning av doseringsanordningen.

→ Släpp ut smutsvatten genom att öppna doseringsanordningen på tömnings- slangen.
→ Spola sedan ur smutsvattentanken med rent vatten.

Tömma färskvattentanken

→ Skruva bort locket färskvattentank.
→ Töm ut färskvatten.
→ Skruva på locket färskvattentank.

Urdrifttagning

→ Ladda batteriet vid behov.

Transport

⚠️FARA

Risk för personskador! Vid på- eller avlastning får maskinen bara köras i lutningar upp till max.värde (se "Tekniska data"). Kör längsamt.

⚠️VAR FÖRSIKTIG!

Risk för person- och materialskador! Tänk på maskinens vikt vid transport.

→ Töm färskvattentanken och smutsvattentanken före lastning.
→ Ta bort skivborsten ur borsthuvudet.

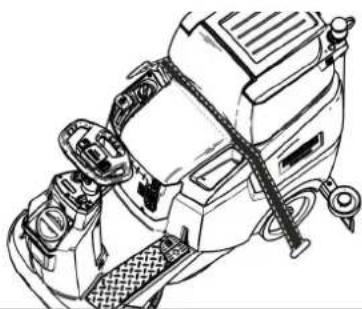

→ Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta enligt gällande riktlinjer.

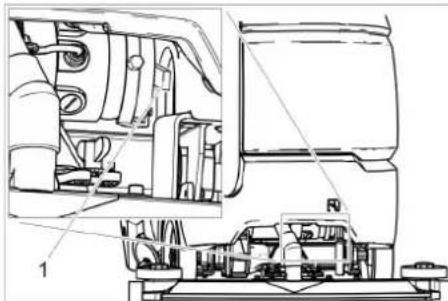

Skjut maskinen

→ Tryck upplåsningsspaken uppåt och skjut maskinen.

⚠️FARA

Olycksrisk när bromsfunktion saknas.

Viktigt! Tryck tillbaka upplåsningsspaken nedåt efter att maskinen skjutits.

Förvaring

⚠️VAR FÖRSIKTIG!

Risk för person- och materialskador! Tänk på maskinens vikt vid lagring.

→ Den här maskinen får endast förvaras inomhus.
→ Välj uppställningsplats med hänsyn till maskinens totala vikt för att inte påverka dess stabilitet.

Skötsel och underhåll

⚠️FARA

Risk för personskador! Ställ nyckelbrytaren på "0" innan arbeten göres på maskinen och tag ur nyckeln. Drag ur batterikontakten.

→ Tappa av och avfallshantera smutsvattnet och det återstående färskvattnet.

⚠️VAR FÖRSIKTIG!

Skaderisk på grund av sugturbinens eftergång.

Sugturbinen fortsätter arbeta en stund efter avstängning. Utför inte underhållsarbete förrän sugturbinen har stannat.

Underhållsschema

Efter arbetet

AKTA

Skaderisk. Spruta inte av maskinen med vatten och använd inga aggressiva rengöringsmedel.

→ Tappa av smutsvatten.
→ Spola ur smutsvattentanken med rent vatten.
→ Rengör grovsmutssilen.
→ Rengör maskinen utvändigt med en fuktig trasa, doppad i tvättlut.
→ Rengör sugläpparna, kontrollera om de uppvisar slitage och byt ut vid behov.
→ Kontrollera om borsten uppvisar slitage, byt ut vid behov.

→ Ladda batteriet:

Ladda batteriet fullt och utan avbrott om laddningsnivån är under 50 %.

Om laddningsnivån är över 50 % ska batteriet bara laddas om hela drifttiden behövs vid nästa användning.

Varje vecka

→ Om maskinen används regelbundet, ladda batteriet fullt och utan avbrott minst en gång i veckan.

Varje månad

→ Töm färskvattentanken och spola ut avlagringar.
→ Rengör färskvattenfiltret.
→ Rengör flottör.
→ Rengör luddsilen.
→ När aggregatet inte används under övergående period: Genomför utjämningsladdning på batteriet.
→ Kontrollera oxidation på batteripoler, borsta av vid behov. Kontrollera att anslutningskabeln sitter fast.
→ Rengör tätningarna mellan smutsvat- tentank och lock samt kontrollera tä- het, byt ut vid behov.
→ Kontrollera cellernas syranivå på ej underhållsfria batterier.
→ Om maskinen står stilla under en längre tid, parkera maskinen endast med full-laddade batterier. Ladda batterierna fullt igen minst en gång i månaden.

En gång om året

→ Låt kundtjänst genomföra den föreskrivna inspektionen.

Underhållsarbeten

Serviceavtal

För säker drift av maskinen kan serviceav- tal ingås med ansvarigt Kärcher-försälj- ningsställe.

Rengöra flottör och luddsil

→ Öppna smutsvattentankets lock.

→ Lossa rasterspaken.
→ Dra flottörkapslingen nedåt.
→ Ta ur flottören ur flottörkapslingen och rengör den.
→ Rengör luddsilen.
→ Sätt ihop alla delarna igen i omvänd ordningsföljd.

Rengöra grovsmutssilen

→ Öppna smutsvattentankets lock.

→ Dra av grovsmutssilen uppåt.
→ Skölj grovsmutssilen under rinnande vatten.
→ Sätt in grovsmutssilen i smutsvatten-tanken igen.

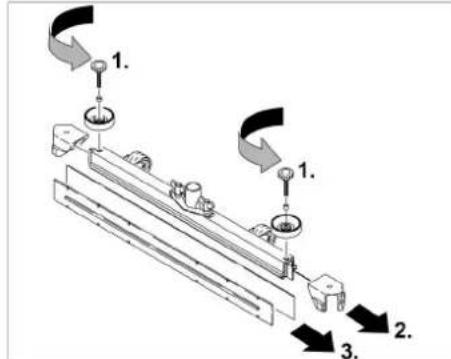

Byta ut sugläppar

→ Ta av sugbalken.
→ Skruva ur stjärnrattarna.

1. 1. 2. 3.

→ Dra bort plastdelarna.
→ Dra bort sugläpparna.
→ Skjut in nya sugläppar.
→ Skjut på plastdelarna.
→ Skruva i stjärnrattarna och dra fast dem.

Byta ut skivborste

→ Höj rengöringshuvud.
→ Tryck pedalen för borstbyte nedåt över motståndet.
→ Dra ut skivborsten åt sidan under rengöringshuvudet.
→ Håll den nya skivborsten under rengöringshuvudet, tryck den uppåt och haka fast.

Frostskydd

Vid risk för frost:

→ Töm färsk- och smutsvattentanken. Placera maskinen i ett frostskyddat utrymme.

Hjälp vid störningar

FARA

Risk för personskador! Ställ nyckelbrytaren på "0" innan arbeten göres på maskinen och tag ur nyckeln. Drag ur batterikontakten.

→ Tappa av och avfallshantera smutsvattnet och det återstående färskvattnet.

⚠️VAR FÖRSIKTIG!

Skaderisk på grund av sugturbinens eftergång.

Sugturbinen fortsätter arbeta en stund efter avstängning. Utför inte underhållsarbete

förrän sugturbinen har stannat.

Störning Åtgärd
Det går inte att starta maskinen	Sätesomkopplare ej aktiverad, sitt ner på sätet.Maskinen kan endast arbeta om det befinner sig en person på sitsen.
	Stick in batterikontakten.
	Ställ nyckelbrytaren i läge "1".
	Ta bort foten från gaspedalen före start med nyckelbrytaren. Uppträder felet trots detta, kontakta kundtjänst.
	Kontrollera batteri, ladda ev.
Maskinen kan inte köras	Tryck upplåsningsspaken nedåt (se "Transport/skjuta maskinen").
Otilräcklig vattenmängd Öka vattenmängden med vredet för vattenmängd.
		Kontrollera färskvattennivån, fyll på tanken vid behov.
		Rengör färskvattenfiltret.
		Kontrollera om det är stopp i sugslangen, rengör vid behov.
Otilräcklig sugkraft	Smutsvattentanken är full, stäng av maskinen och töm smutsvattentanken
	Rengör packningar mellan smutsvattentank och lock samt kontrollera täthet, byt ut vid behov.
	Undersök om luddsilen är smutsig. Rengör vid behov.
	Rengör sugläpparna på sugbalken, vänd eller byt ut vid behov.
	Kontrollera att inte sugbalken är igentäppt, rengör vid behov
	Kontrollera om locket på tömningsslangen för smutsvatten är stängt.
	Kontrollera om det är stopp i sugslangen, rengör vid behov.
	Kontrollera om sugslangen är tät, byt ut vid behov.
	Kontrollera att urtappningsslangen för smutsvatten är tät.
	Kontrollera sugbalkens inställning.
	Lägg extravikt (tillbehör) på sugskenan.
Otilräckligt rengöringsresultat Kontrollera om borstarna uppvisar slitage, byt ut vid behov.
		Kontrollera att borsttyp och rengöringsmedel är lämpliga.
Sugturbinen har ökat varvtal Töm smutsvattentanken.
Borsten roterar inte Kontrollera om ett främmande föremål blockerar borsten och avlägsna vid behov det främmande föremålet.
Kontakta kundtjänst vid störningar som inte kan åtgärdas med hjälp av den här tabellen.

Tillbehör

Beteckning Artikelnum-	mer	Beskrivning
Fönsterborste, röd (medel, standard)	4.905-026.0	För användning vid alla gängse rengöringsuppgifter.
Fönsterborste, natur (mjuk) 4.905-027.0 l naturfiber för rengöring och polering.
Fönsterborste, svart (hård)	4.905-029.0	För kraftig nedsmutsning och för grundrengöring. Endast för okänsliga ytbehandlingar.
Rondellhållare 4.762-534.0 För rengöring med rondell. Med snabbkoppling och centre-ringslås.
Rondell, röd (medelmjuk) 6.369-079.0 För rengöring och försegling av alla golv
Rondell, grön (medelhård)	6.369-078.0	För rengöring av kraftigt smutsiga golv och för grundrengöring.
Rondell, svart (hård) 6.369-077.0 Vid hårt sittande smuts och för grundrengöring.
Pad, beige (lätt korning)	6.369-468.0	För polering och uppfräschning av hårda och elastiska ytbe-handlingar.
Pad, beige (naturhårsandelar) 6.371-146.0
Sugbalk, 850 mm, rak 4.777-401.0
Sugbalk, 850 mm, böjd	4.777-411.0
Set Homebase Box	4.035-406.0
Positionslampor	4.039-267.0
Fleetmanagement-modul	4.039-268.0
Påshållare	4.039-269.0
Frontsopningsenhet	4.039-270.0
Mopphållare	4.039-271.0
Spraymopp	5.999-045.0
Tång grovsmuts	6.999-113.0

Tekniska data

Effekt
Märkspänning	V	24
Batterikapacitet	Ah (5 h)	76 / 105
Genomsnittlig effektför-brukning	W	1400
Märkeffekt körmotor	W	300
Sugmotoreffekt	W	600
Borstmotoreffekt	W	500
Kapslingsklass		IPX 3
Sugning
Sugeffekt, luftmängd	l/s	17
Sugeffekt, undertryck, max.	kPa	120
Rengöringsborstar
Årbetsbredd	mm	510
Diameter borste	mm	510
Borstvarvtal, belastat	r/min	155
Borstvarvtal, obelastat	r/min	180
Mått och vikter
Körhastighet, max.	km/h	6
Lutning underlag max.	%	8
Teoretisk ytkapacitet	m2/h	2300
Volym färskvattentank	l	70
Volym smutsvattentank l	75
max. vattentemperatur	°C	50
Omgivande temperatur	°C	5...40
Längd	mm	1310
Bredd (utan sugbalk)	mm	590
Höjd	mm	1066
Tillåten totalvikt	kg	340
Transportvikt(Tomma tankar, utan fö-rare)	kg	194

Ytbelastning (med förare och full färsk-vattentank)
Framhjul	N/cm2	102
Bakhjul	N/cm2	124
Fastställda värden enligt EN 60335-2-72
Totalvärde svängning ar-mar	m/s2	<2,5
Osäkerhet K	m/s2	0,2
Totalvärde svängning sits	m/s2	<0,5
Osäkerhet K	m/s2	0,1
Ljudtrycksnivå L_pA	dB(A)	66
Osäkerhet K_pA	dB(A)	2
Ljudeffektsnivå L_WA + osäkerhet K_WA	dB(A)	80,3

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Skurmaskin åkbar Typ: 1.161-xxx

Gällande EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

2014/53/EU (TCU)

Tillämpade harmoniserade standarder

SS-EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Tillämpade nationella standarder

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H. Jenner

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co.

KG Alfred-Kärcher-Straße 28-40
