BRUKSANVISNING Anoris T iSize CYBEX

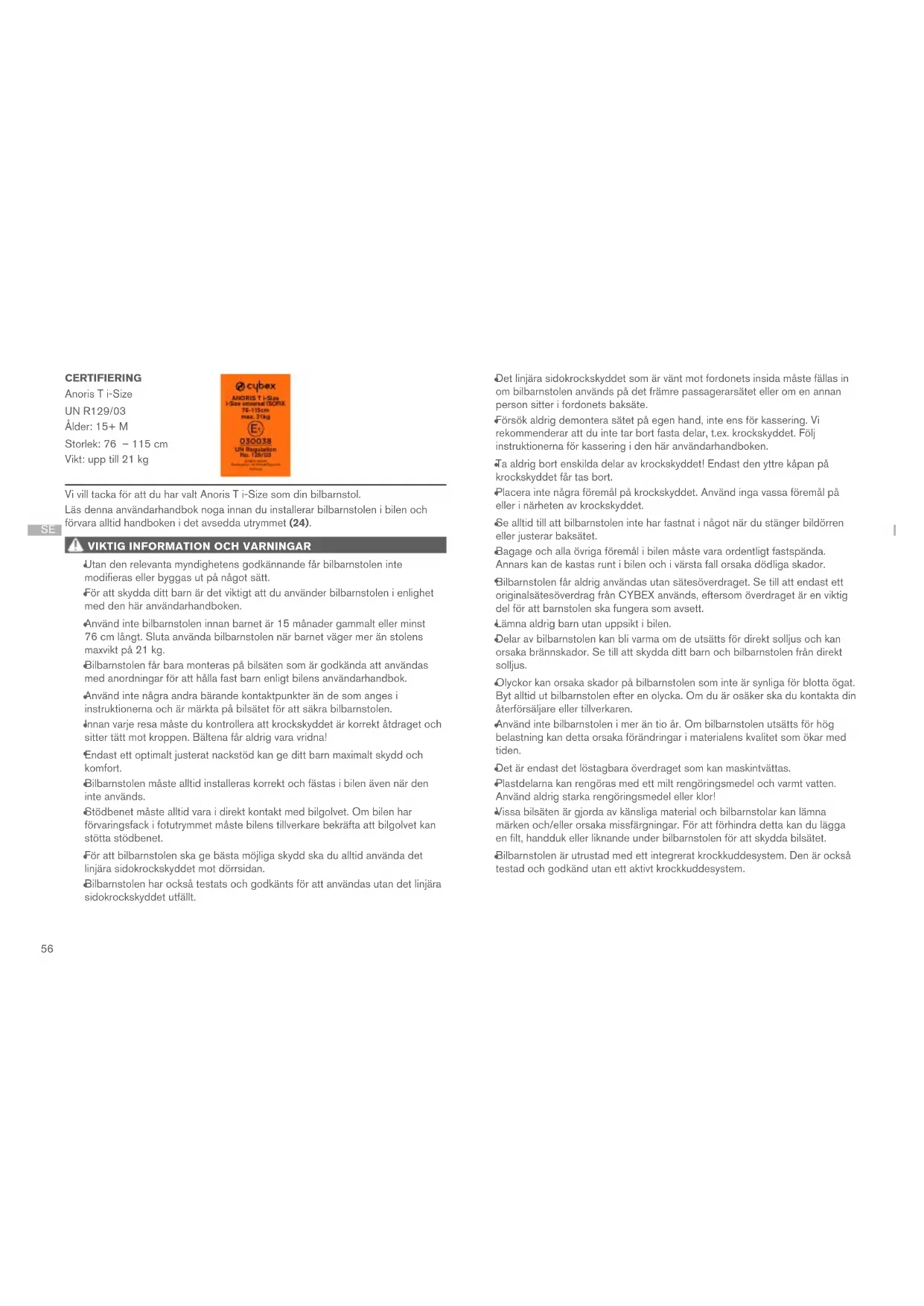

Vi vill tacka för att du har valt Anoris T i-Size som din bilbarnstol. Läs denna användarhandbok noga innan du installerar bilbarnstolen i bilen och förvara alltid handboken i det avsedda utrymmet (24).

Utan den relevanta myndighetens godkännande får bilbarnstolen inte modifieras eller byggas ut på något sätt.

För att skydda ditt barn är det viktigt att du använder bilbarnstolen i enlighet med den här användarhandboken.

Använd inte bilbarnstolen innan barnet är 15 månader gammalt eller minst 76 cm långt. Sluta använda bilbarnstolen när barnet väger mer än stolens maxvikt på 21 kg.

Bilbarnstolen får bara monteras på bilsäten som är godkända att användas med anordningar för att hålla fast barn enligt bilens användarhandbok.

Använd inte några andra bärande kontaktpunkter än de som anges i instruktionerna och är märkta på bilsätet för att säkra bilbarnstolen.

Innan varje resa måste du kontrollera att krockskyddet är korrekt åtdraget och sitter tätt mot kroppen. Bältena får aldrig vara vridna!

Endast ett optimalt justerat nackstöd kan ge ditt barn maximalt skydd och komfort.

Bilbarnstolen måste alltid installeras korrekt och fästas i bilen även när den inte används.

Stödbenet måste alltid vara i direkt kontakt med bilgolvet. Om bilen har förvaringsfack i fotutrymmet måste bilens tillverkare bekräfta att bilgolvet kan stötta stödbenet.

För att bilbarnstolen ska ge bästa möjliga skydd ska du alltid använda det linjära sidokrockskyddet mot dörrsidan.

Bilbarnstolen har också testats och godkänts för att användas utan det linjära sidokrockskyddet utfällt. CERTIFIERING Anoris T i-Size UN R129/03 Ålder: 15+ M Storlek: 76 – 115 cm Vikt: upp till 21 kg ANORIS T i-Size i-Size universal ISOFIX 76-115cm max. 21kg

Det linjära sidokrockskyddet som är vänt mot fordonets insida måste fällas in om bilbarnstolen används på det främre passagerarsätet eller om en annan person sitter i fordonets baksäte.

Försök aldrig demontera sätet på egen hand, inte ens för kassering. Vi rekommenderar att du inte tar bort fasta delar, t.ex. krockskyddet. Följ instruktionerna för kassering i den här användarhandboken.

Ta aldrig bort enskilda delar av krockskyddet! Endast den yttre kåpan på krockskyddet får tas bort.

Placera inte några föremål på krockskyddet. Använd inga vassa föremål på eller i närheten av krockskyddet.

Se alltid till att bilbarnstolen inte har fastnat i något när du stänger bildörren eller justerar baksätet.

Bagage och alla övriga föremål i bilen måste vara ordentligt fastspända. Annars kan de kastas runt i bilen och i värsta fall orsaka dödliga skador.

Bilbarnstolen får aldrig användas utan sätesöverdraget. Se till att endast ett originalsätesöverdrag från CYBEX används, eftersom överdraget är en viktig del för att barnstolen ska fungera som avsett.

Lämna aldrig barn utan uppsikt i bilen.

Delar av bilbarnstolen kan bli varma om de utsätts för direkt solljus och kan orsaka brännskador. Se till att skydda ditt barn och bilbarnstolen från direkt solljus.

Olyckor kan orsaka skador på bilbarnstolen som inte är synliga för blotta ögat. Byt alltid ut bilbarnstolen efter en olycka. Om du är osäker ska du kontakta din återförsäljare eller tillverkaren.

Använd inte bilbarnstolen i mer än tio år. Om bilbarnstolen utsätts för hög belastning kan detta orsaka förändringar i materialens kvalitet som ökar med tiden.

Det är endast det löstagbara överdraget som kan maskintvättas.

Plastdelarna kan rengöras med ett milt rengöringsmedel och varmt vatten. Använd aldrig starka rengöringsmedel eller klor!

Vissa bilsäten är gjorda av känsliga material och bilbarnstolar kan lämna märken och/eller orsaka missfärgningar. För att förhindra detta kan du lägga en filt, handduk eller liknande under bilbarnstolen för att skydda bilsätet.

Bilbarnstolen är utrustad med ett integrerat krockkuddesystem. Den är också testad och godkänd utan ett aktivt krockkuddesystem.57

Det linjära sidokrockskyddet (1) fälls ut automatiskt när du tar ut bilbarnstolen ur förpackningen. Se till att det linjära sidokrockskyddet som är vänt mot bildörren är helt utfällt innan du påbörjar körningen. Före första användningen måste batteriets skyddsremsa (2) tas bort från batterifacket (3) längst ned på bilbarnstolen. Så snart som bilbarnstolen har monterats hörs en varningssignal tills stödbenet (4) har installerats korrekt. Om installationen startas och det inte hörs någon ljudsignal eller om de visuella indikatorerna på displayen (5) inte lyser måste batterierna bytas ut.

RÄTT POSITION I BILEN

Detta är en i-Size fasthållningsanordning. Den är godkänd enligt FN-förordning nr. R129/03, för användning i en i-Size-kompatibel bils sitspositioner enligt biltillverkarens anvisningar i användarhandboken. Om din bil inte har en i-Size- kompatibel bilbarnsstolsposition ska du kontrollera om bilbarnstolen är tillåten att använda i bilen i den bifogade listan med bilmodeller. Du hittar den senaste versionen av listan på www.cybex-online.com. Om bilen inte är utrustad med ISOFIX kan bilbarnstolen inte användas. Om det linjära sidokrockskyddet inte får plats i bilen kan det fällas in. Det är inte säkert att alla sitt- och lutningspositioner kan användas i alla godkändabilar.

Av säkerhets- och komfortskäl rekommenderar vi att du använder bilbarnstolen i sätet bakom framsätespassageraren.

• Kontrollera alltid att ryggstöden i bilen är låsta i upprätt läge.

• När du monterar bilbarnstolen i framsätet måste sätet vara skjutet så långt bak som möjligt.

1. Fäll ut stödbenet (4) tills det låser sig i det yttersta läget.

2. Placera bilbarnstolen på ett lämpligt säte i bilen.

3. Frigör ISOFIX-frigöringsknapparna (6) så att det går att dra ut ISOFIX-

ISOFIX-frigöringsknapparna kan frigöras fristående från varandra så att ISOFIX- låsarmarna kan ställas in var för sig.

4. Tryck ut ISOFIX-låsarmarna (7) ur bilbarnstolen så långt det går.

5. Tryck in ISOFIX-låsarmarna (7) i ISOFIX-förankringspunkterna (8) tills de låses

på plats med ett ljudligt klick. ISOFIX-indikatorerna (9) kommer att slå över från rött till grönt.

ISOFIX-förankringspunkterna består av två metallfästen per bilsäte. Dessa sitter mellan bilens ryggstöd och sittyta. Konsultera bilens instruktionsbok om du är osäker på något.

6. Se till att bilbarnstolen är ordentligt fäst vid ISOFIX-förankringspunkterna (8)

genom att försöka ta loss bilbarnstolen.

7. Skjut bilbarnstolen mot bilsätets ryggstöd tills den ligger rakt mot ryggstödet.

8. Tryck på stödbenets justeringsknapp (10) och dra ut benet tills det ligger an

mot bilgolvet ordentligt.

9. Stödbensindikatorn (11) växlar till grönt och ljudsignalen tystnar när stödbenet

är i rätt position mot bilgolvet.

10. Dra ut stödbenet (4) till nästa låsläge för att säkerställa optimal kraftöverföring.

Om du skjuter bilstolen från sida till sida kommer den också att stödjas mot bilens ryggstöd.58

TA LOSS BILBARNSTOLEN FRÅN BILEN

1. Lås upp ISOFIX-låsarmarna (7) på båda sidorna genom att trycka på ISOFIX-

frigöringsknapparna (6) samtidigt som du drar dem bakåt.

2. Ta bort bilbarnstolen och skjut tillbaka ISOFIX-låsarmarna (7) helt till deras

3. Tryck på stödbenets justeringsknapp (10) för att trycka tillbaka stödbenet (4).

Fäll sedan in stödbenet för att spara utrymme.

Nackstödet (12) kan ställas in med justeringshandtaget (13). När du justerar nackstödet (12) måste du se till att det inte är mer än 2 cm mellan barnets axlar och nackstödet.

JUSTERA LUTNINGSINSTÄLLNINGEN

För att justera bilbarnstolen till önskat lutningsläge trycker du justeringshandtaget (14) på bilbarnstolens framsida.

Se alltid till att du hör ett klick när du placerat bilbarnstolen i önskat läge.

1. Lossa krockskyddet (15) genom att trycka på bältesjusteringsknapparna (16)

samtidigt som du drar krockskyddet framåt.

2. Lossa bältesspännet (17) på krockskyddet (15) genom att trycka på den

röda frigöringsknappen på bilbarnstolen och placera krockskyddet bredvid bilbarnstolen.

3. Sätt barnet i bilbarnstolen.

4. Sätt tillbaka krockskyddet (15) och sätt fast krockskyddets bältestunga (18) i

motsvarande bältesspänne (17) på bilbarnstolen. Se till att spännet låses på plats med ett ljudligt klick. Bältena får aldrig vara vridna. Krockskyddsindikatorn (21) växlar till GRÖNT.

5. Dra i krockskyddet (15) för att kontrollera om bältesspännet (17) har låst fast

6. Dra åt de två justeringsremmarna (19) lika mycket genom att dra dem längs

med krockskyddet för att justera krockskyddet efter barnets storlek. Flytta krockskyddet lite åt vänster och höger så att det hamnar rakt. Dra åt remmarna tills krockskyddet ligger tätt mot barnets kropp och bäcken.

Varje gång barnet spänns fast ska du kontrollera att krockskyddet sitter fast ordentligt och dra åt justeringsremmarna. Innan resan påbörjas ska du kontrollera att alla indikatorer på displaypanelen (5) ÄR GRÖNA genom att trycka på kontrollknappen (20).

INFORMATION OCH ANVISNINGAR FÖR KROCKKUDDEN

Bilbarnstolens krockkudde sitter inuti krockskyddet och ger extra säkerhet vid en olycka. Följande villkor måste uppfyllas för att bilbarnstolens krockkudde ska vara aktiv:

• Batteriet är tillräckligt laddat.

• Bilbarnstolen är korrekt monterad och krockskyddet är fastspänt.

• Alla indikatorer på displaypanelen lyser GRÖNT. BATTERIHANTERING Beroende på batteriets livslängd och användningssätt kan det vara nödvändigt att byta batterier. Om batterierna är tomma är krockkudden samt indikatorerna och varningssignalerna inte aktiva. En varningssignal indikerar att batterierna måste bytas ut. Om du vill byta batterier måste du öppna batterifacket (3) med ett lämpligt verktyg. När batterierna har bytts ut måste facket stängas igen. Batteriindikatorn på displaypanelen börjar lysa GRÖNT. Om displaypanelen inte tänds efter byte av batterierna, vänligen kontakta återförsäljaren eller tillverkaren. Använd endast rekommenderade CR17450-batterier (3V DC).

• Kontrollera att du sätter i batterierna åt rätt håll.

• Använd endast identiska och nya batterier utan skador.

• Ta alltid ur de tomma batterierna.

• Förvara alla batterier utom räckhåll för barn.

• Ladda inte batterierna.

• Utsätt inte batterierna för kraftiga stötar.

• Utsätt aldrig produkten eller batterierna för eld.

• Förvara inte batterierna i en varm och fuktig miljö.

• Ta aldrig isär batterierna. Kortslut inte batterierna.

• Ta ut batterierna om produkten inte ska användas under längre tid. SE59 VARNINGSSIGNALER Indikatorerna på displaypanelen (5) aktiveras när minst en ISOFIX-låsarm är ansluten till bilen. Var uppmärksam på följande varningssignaler: Felaktig montering av ISOFIX-låsarmar Båda ISOFIX-låsarmarna måste vara korrekt förankrade. Felaktig installation av stödbenet Stödbenet måste vara helt utdraget och vila korrekt mot golvet. Kollisionsskyddet är inte fastspänt Kontrollera att spännets tunga är fastspänd. Fel Slutför resan enligt planerna och kontakta sedan återförsäljaren eller tillverkaren. Batteriladdningsstatus < 30 %. Batterierna måste bytas ut snart. Batteriladdningsstatus < 10 %. Batterierna måste bytas ut så snart som möjligt

Kontrollera indikatorernas aktuella status genom att trycka på kontrollknappen. FÄLLA IN DET LINJÄRA SIDOKROCKSKYDDET Så här fäller du in det linjära sidokrockskyddet (1):

1. Dra upp nackstödet (12) till sitt översta läge och vikt upp nackstödets

överdrag så att spärrknappen för det linjära sidokrocksskyddet (23) blir synlig.

2. Stäng det linjära sidokrockskyddet (1) och håll det nedtryckt. Tryck

spärrknappen (23) utåt.

3. Så snart spärrknappen (23) trycks ut så långt det går kan det linjära

sidokrockskyddet (1) frigöras. Om du vill fälla ut det linjära sidokrockskyddet (1) igen ska du trycka hårt på den del av krockskyddet som är märkt med ”PRESS”. RENGÖRING OCH SKÖTSEL AV PRODUKTEN Överdraget består av tre delar som är fästa i bilbarnstolen vid flera punkter. Lossa alla fästen. Därefter kan de enskilda delarna tas bort. Se till att du endast tar bort krockskyddets översta överdrag.Sätt tillbaka överdraget genom att utföra momenten i omvänd ordning.

Bilbarnstolens löstagbara överdrag kan tvättas i 30 °C med skonsam tvättcykel. Tvätta överdraget separat och torktumla det inte! Torka inte överdraget i direkt solsken!

GARANTI OCH BORTSKAFFNINGSBESTÄMMELSER

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Tyskland) ger dig tre års garanti på denna produkt. Garantin gäller i landet där produkten först såldes till en kund genom återförsäljarkanaler. Garantibestämmelserna och all information som krävs för att göra ett garantikrav finns på vår hemsida go.cybex-online.com/manufacturer-warranty-car-seats. Om en garanti anges i varans beskrivning förblir dina lagenliga rättigheter gentemot oss avseende fel opåverkade. Bilbarnstolen och dess komponenter är klassade som särskilt avfall och får inte kastas i hushållssoporna. Produkten måste bortskaffas i enlighet med regionala bestämmelser. All aktuell information om kassering i ditt land finns på go.cybex-online.com/anoris-t-isize-disposal. SE60 Takk for at du valgte Anoris T i-Size som ditt barnebilsete. Les denne bruksveiledningen nøye før du installerer barnebilsetet i bilen din og ha alltid veiledningen for hånden i rommet som er tenkt for den (24).
