BEDIENUNGSANLEITUNG Anoris T iSize CYBEX

Der zum Fahrzeuginneren zeigende Lineare Seitenaufprallschutz (L.S.P.) muss eingeklappt werden, wenn der Kindersitz auf dem Beifahrersitz verwendet wird oder eine weitere Person auf der Rückbank des Fahrzeuges sitzt.

Versuchen Sie niemals, den Sitz selbst zu demontieren, auch nicht zur Entsorgung. Wir raten dringend davon ab, feste Bestandteile wie z. B. den Fangkörper zu entfernen. Bitte beachten Sie die Entsorgungshinweise in dieser Bedienungsanleitung.

Entfernen Sie niemals einzelne Bestandteile des Fangkörpers! Nur der äußere Bezug des Fangkörpers darf entfernt werden.

Legen Sie keine Gegenstände auf dem Fangkörper ab. Nutzen Sie keine scharfen Gegenstände auf oder an dem Fangkörper.

Achten Sie immer darauf, dass der Kindersitz beim Schließen der Fahrzeugtür oder beim Verstellen der Rückbank nicht eingeklemmt wird.

Gepäckstücke oder andere Gegenstände im Fahrzeug müssen immer gut befestigt werden. Sie können zu tödlichen Geschossen im Fahrzeug werden.

Der Kindersitz darf keinesfalls ohne Bezug verwendet werden. Verwenden Sie nur Original-CYBEX-Bezüge, da auch der Bezug ein wesentlicher Bestandteil der Rückhaltefunktion ist.

Lassen Sie Ihr Kind nie unbeaufsichtigt im Fahrzeug zurück.

Teile des Kindersitzes heizen sich in der Sonne auf. Ihr Kind kann sich daran unter Umständen verbrennen. Schützen Sie Ihr Kind und den Kindersitz vor intensiver Sonneneinstrahlung.

Aufgrund eines Unfalls können am Kindersitz Beschädigungen auftreten, die mit bloßem Auge nicht erkennbar sind. Tauschen Sie nach einem Unfall unbedingt den Kindersitz aus. Im Zweifelsfall wenden Sie sich an den Händler oder Hersteller.

Verwenden Sie diesen Kindersitz nicht länger als 10 Jahre. Der Sitz ist während seiner Produktlebensdauer hohen Belastungen ausgesetzt, die mit steigendem Alter zu einer Veränderung der Qualität des Materials führen.

Nur der abnehmbare Bezug des Kindersitzes darf maschinell gewaschen werden.

Die Kunststoffteile können mit einem milden Reinigungsmittel und warmen Wasser gereinigt werden. Verwenden Sie auf keinen Fall chemische Reinigungs- oder Bleichmittel!

An einigen Fahrzeugsitzen aus empfindlichem Material können durch die Benutzung von Kindersitzen Druckstellen, Beschädigungen und/oder Abfärbungen auftreten. Um dies zu vermeiden, können Sie z. B. einen Sitzschoner unterlegen.

Der Kindersitz ist mit einem integrierten Airbag System ausgestattet. Er ist auch ohne aktives Airbag System geprüft und zugelassen. Vielen Dank, dass Sie sich bei der Wahl eines Kindersitzes für den Anoris T i-Size entschieden haben. Lesen Sie diese Bedienungsanleitung vor dem Einbau des Kindersitzes in Ihr Fahrzeug unbedingt durch und bewahren Sie sie immer griffbereit im dafür vorgesehenen Fach (24) auf.

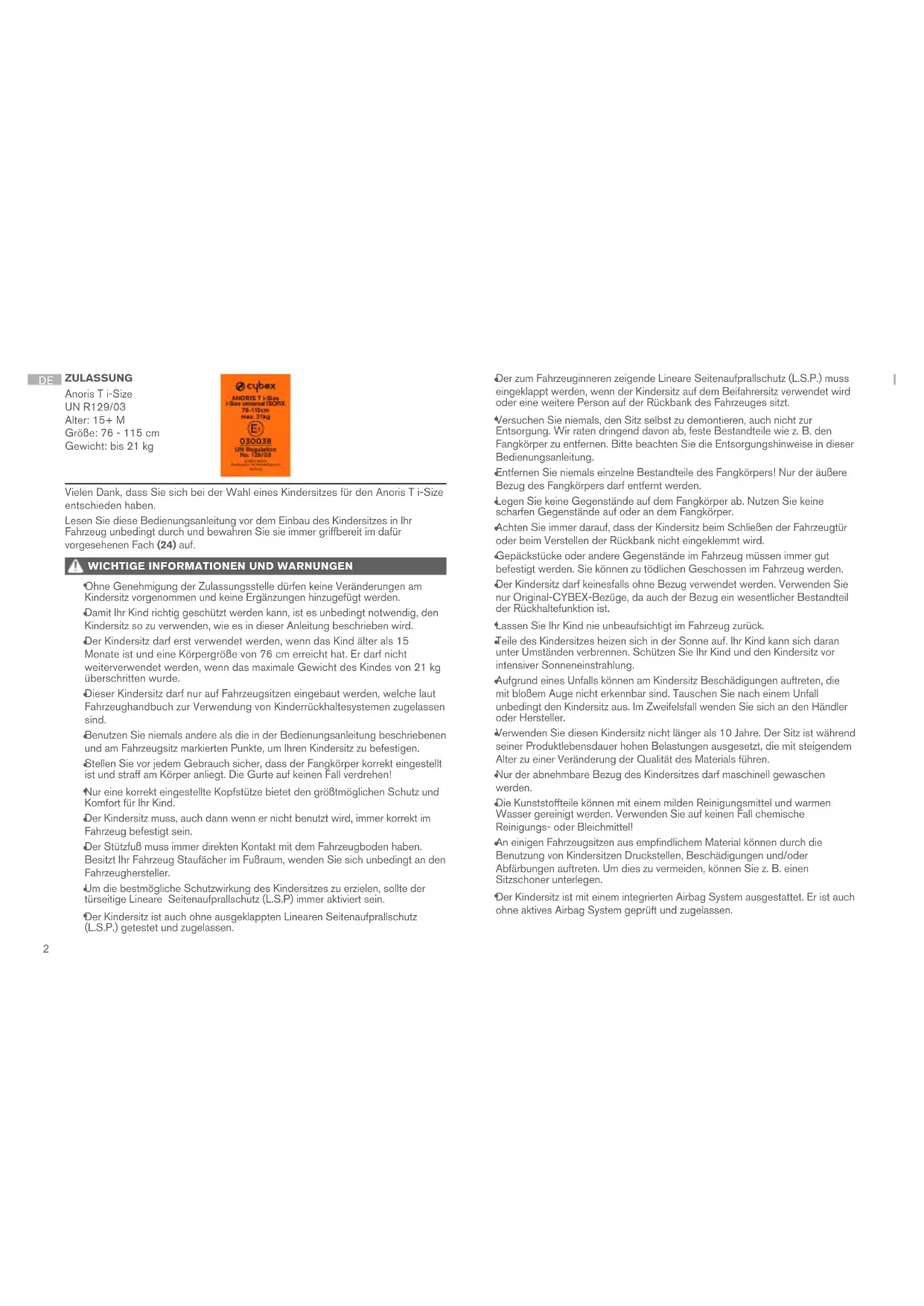

WICHTIGE INFORMATIONEN UND WARNUNGEN

Ohne Genehmigung der Zulassungsstelle dürfen keine Veränderungen am Kindersitz vorgenommen und keine Ergänzungen hinzugefügt werden.

Damit Ihr Kind richtig geschützt werden kann, ist es unbedingt notwendig, den Kindersitz so zu verwenden, wie es in dieser Anleitung beschrieben wird.

Der Kindersitz darf erst verwendet werden, wenn das Kind älter als 15 Monate ist und eine Körpergröße von 76 cm erreicht hat. Er darf nicht weiterverwendet werden, wenn das maximale Gewicht des Kindes von 21 kg überschritten wurde.

Dieser Kindersitz darf nur auf Fahrzeugsitzen eingebaut werden, welche laut Fahrzeughandbuch zur Verwendung von Kinderrückhaltesystemen zugelassen sind.

Benutzen Sie niemals andere als die in der Bedienungsanleitung beschriebenen und am Fahrzeugsitz markierten Punkte, um Ihren Kindersitz zu befestigen.

Stellen Sie vor jedem Gebrauch sicher, dass der Fangkörper korrekt eingestellt ist und straff am Körper anliegt. Die Gurte auf keinen Fall verdrehen!

Nur eine korrekt eingestellte Kopfstütze bietet den größtmöglichen Schutz und Komfort für Ihr Kind.

Der Kindersitz muss, auch dann wenn er nicht benutzt wird, immer korrekt im Fahrzeug befestigt sein.

Der Stützfuß muss immer direkten Kontakt mit dem Fahrzeugboden haben. Besitzt Ihr Fahrzeug Staufächer im Fußraum, wenden Sie sich unbedingt an den Fahrzeughersteller.

Um die bestmögliche Schutzwirkung des Kindersitzes zu erzielen, sollte der türseitige Lineare Seitenaufprallschutz (L.S.P) immer aktiviert sein.

Der Kindersitz ist auch ohne ausgeklappten Linearen Seitenaufprallschutz (L.S.P.) getestet und zugelassen. ZULASSUNG Anoris T i-Size UN R129/03 Alter: 15+ M Größe: 76 - 115 cm Gewicht: bis 21 kg

UN Regulation No. 129/03 CYBEX GmbH Riedingerstr. 18, 95448 Bayreuth Germany3 SITZKOMPONENTEN Linearer Seitenaufprallschutz (L.S.P) (1) Batterieschutzstreifen (2) Batteriefach (3) Stützfuß (4) Anzeigefeld (5) ISOFIX-Entriegelungstasten (6) ISOFIX-Rastarme (7) ISOFIX-Befestigungspunkte (8) ISOFIX-Indikatoren (9) Einstelltaste des Stützfußes (10) Stützfuß-Indikator (11) Kopfstütze (12) Verstellgriff der Kopfstütze (13) Positionsverstelltaste (14) Fangkörper (15) Gurtverstelltasten (16) Gurtschloss (17) Schlosszunge (18) Verstellgurte (19) Prüftaste (20) Fangkörper-Indikator (21) Batterie-Indikator (22) L.S.P.-Verriegelungsknopf (23) Fach für die Bedienungsanleitung (24)

VORBEREITUNGEN FÜR DEN EINBAU

Der Lineare Seitenaufprallschutz (L.S.P) (1) klappt automatisch auf, wenn Sie den Kindersitz aus der Verpackung nehmen. Stellen Sie sicher, dass der Lineare Seitenaufprallschutz (L.S.P.) vollkommen geöffnet ist. Vor der ersten Verwendung muss der Batterieschutzstreifen (2) aus dem Batteriefach (3) auf der Unterseite des Kindersitzes entfernt werden. Sobald mit der Installation des Kindersitzes begonnen wird, ist ein akustisches Warnsignal zu hören, bis der Stützfuß (4) korrekt installiert ist. Wird mit der Installation begonnen und es ertönt kein akustisches Warnsignal oder die visuellen Indikatoren auf dem Anzeigefeld (5) leuchten nicht, müssen die Batterien ausgetauscht werden.

DER RICHTIGE PLATZ IM FAHRZEUG

Dies ist ein verbessertes Kinderrückhaltesystem der Kategorie i-Size. Es ist nach der UN Regulierung Nr. 129/03 zur Verwendung auf solchen Fahrzeugsitzen genehmigt, die gemäß den Angaben des Fahrzeugherstellers im Fahrzeughandbuch für i-Size-Rückhaltesysteme geeignet sind. Verfügt Ihr Fahrzeug über keinen i-Size Sitzplatz, überprüfen Sie bitte anhand der beigelegten Fahrzeug-Typenliste, ob eine Verwendung erlaubt ist. Die aktuelle Version der Typenliste erhalten Sie auf www.cybex-online.com. Falls Ihr Fahrzeug nicht mit ISOFIX ausgestattet ist, ist eine Verwendung nicht möglich. Falls ihr Fahrzeug nicht genug Platz bietet, kann der Lineare Seitenaufprallschutz (L.S.P) (1) eingeklappt werden. Möglicherweise können nicht alle Sitz- und Liegepositionen in allen zugelassenen Fahrzeugen genutzt werden.

Aus Sicherheits- und Komfortgründen empfehlen wir die Nutzung des Sitzplatzes hinter dem Beifahrer.

EINBAU IN DAS FAHRZEUG

Achten Sie stets darauf, dass…

• die umklappbaren Rückenlehnen der Fahrzeugsitze eingerastet sind und sich in einer aufrechten Position befinden.

• bei Einbau des Kindersitzes auf dem Beifahrersitz, dieser in der hintersten Position steht.

1. Klappen Sie den Stützfuß (4) vollständig nach vorne aus, bis er in der

vordersten Position einrastet.

2. Stellen Sie den Kindersitz auf den entsprechenden Fahrzeugsitz.

3. Betätigen Sie die ISOFIX-Entriegelungstasten (6), um die ISOFIX-Rastarme

Beide ISOFIX-Entriegelungstasten können unabhängig voneinander gelöst und die ISOFIX-Rastarme verstellt werden.

4. Schieben Sie die ISOFIX-Rastarme (7) bis zum Anschlag aus der Basis des

5. Schieben Sie die ISOFIX-Rastarme (7) in die beiden ISOFIX-

Befestigungspunkte (8). Sie müssen mit einem "KLICK" einrasten. Die ISOFIX-Indikatoren (9) schalten von ROT auf GRÜN.

Die ISOFIX-Befestigungspunkte sind zwei Metalllaschen pro Sitzplatz und befinden sich zwischen Rückenlehne und Sitzfläche des Fahrzeugsitzes. Im Zweifelsfall nehmen Sie die Bedienungsanleitung Ihres Fahrzeugs zu Hilfe.

6. Vergewissern Sie sich, dass der Kindersitz gut mit beiden ISOFIX-

Befestigungspunkten (8) verbunden ist, indem Sie versuchen ihn aus diesen herauszuziehen.

7. Schieben Sie den Kindersitz gegen die Rückenlehne des Fahrzeugsitzes, bis

dieser fest und möglichst vollflächig anliegt.

8. Betätigen sie die Einstelltaste des Stützfußes (10) und ziehen sie diesen

soweit aus bis er einen festen Kontakt gegen den Fahrzeugboden hat.

9. Der Stützfußindikator (11) schaltet auf GRÜN um, wenn der Stützfuß richtig

am Fahrzeugboden aufsteht und das akustische Warnsignal verstummt.

10. Ziehen Sie den Stützfuß (4) zur nächsten Verrastung aus, um eine optimale

Kraftaufnahme zu gewährleisten. DE4

Wechselseitiges Hin- und Herbewegen des Kindersitzes verspannt diesen zusätzlich mit der Rückenlehne des Fahrzeuges.

AUSBAU AUS DEM FAHRZEUG

1. Entriegeln Sie die ISOFIX-Rastarme (7) beidseitig, indem Sie die ISOFIX-

Entriegelungstasten (6) drücken und gleichzeitig zurück ziehen.

2. Entfernen Sie den Kindersitz und schieben Sie die ISOFIX-Rastarme (7)

vollständig in die Transportposition zurück.

3. Durch Drücken der Einstelltaste des Stützfußes (10) können Sie den Stützfuß

(4) zurück schieben und ihn einklappen.

ANPASSEN DER KOPFSTÜTZE

Die Kopfstütze (12) kann durch Ziehen des Verstellgriffs der Kopfstütze (13) angepasst werden. Stellen Sie die Kopfstütze (12) so ein, dass der Abstand zwischen den Schultern des Kindes und der Kopfstütze nicht mehr als 2 cm (ca. 2 Finger) beträgt.

EINSTELLEN DER LIEGEPOSITION

Um den Kindersitz in die gewünschte Liegeposition zu bringen, drücken Sie die Positionsverstelltaste (14) an der Vorderseite des Kindersitzes.

Achten Sie immer darauf, dass der Kindersitz in der gewünschten Liegeposition hörbar einrastet.

1. Lockern Sie den Fangkörper (15), durch Betätigung der Gurtverstelltasten

(16) und ziehen Sie gleichzeitig den Fangkörper nach vorne.

2. Öffnen Sie das Gurtschloss (17) des Fangkörpers (15) durch Drücken der

roten Entriegelungstaste am Kindersitz und legen sie den Fangkörper neben den Kindersitz.

3. Setzen Sie Ihr Kind in den Kindersitz.

4. Legen Sie den Fangkörper (15) wieder zurück und stecken Sie die

Schlosszunge (18) des Fangkörpers in das zugehörige Gurtschloss (17) am Kindersitz, sodass diese mit einem hörbaren „KLICK“ einrastet. Die Gurte dürfen nicht verdreht sein. Der Fangkörper-Indikator (21) schaltet auf GRÜN.

5. Überprüfen Sie durch Ziehen am Fangkörper (15), ob die Schlosszunge (18)

ordnungsgemäß eingerastet ist.

6. Ziehen Sie die beiden Verstellgurte (19) mit jeweils gleicher Kraft entlang des

Fangkörpers fest, um den Fangkörper an die Größe des Kindes anzupassen. Bewegen Sie den Fangkörper dabei ein wenig nach links und rechts, um einen geraden Sitz zu erreichen. Ziehen Sie die Gurte nach, bis der Fangkörper eng am Körper und Becken des Kindes anliegt.

Bei jedem Anschnallen des Kindes müssen der korrekte Sitz des Fangkörpers überprüft und die Verstellgurte festgezogen werden.

7. Prüfen Sie vor Beginn der Fahrt, ob alle Indikatoren auf dem Anzeigefeld (5)

GRÜN leuchten indem Sie die Prüftaste (20) drücken.

HINWEISE UND INFORMATIONEN ZUM AIRBAG

Der Airbag des Kindersitzes befindet sich im Inneren des Fangkörpers und sorgt für zusätzliche Sicherheit im Falle eines Unfalls. Folgende Bedingungen müssen erfüllt sein, damit der Airbag des Kindersitzes aktiv ist:

• Der Batterieladestatus ist ausreichend.

• Der Kindersitz ist korrekt installiert und der Fangkörper angeschnallt.

• Die Indikatoren auf dem Anzeigefeld leuchten GRÜN. BATTERIE-MANAGEMENT Abhängig von der Batterielebensdauer und dem Nutzungsverhalten kann es erforderlich sein die Batterien zu wechseln. Sind die Batterien leer, sind der Airbag sowie die Indikatoren und Warnsignale nicht aktiv. Ein Warnsignal weist darauf hin, dass die Batterien gewechselt werden müssen. Zum Wechseln der Batterien öffnen Sie das Batteriefach (3) mit einem geeigneten Werkzeug und ersetzen Sie die Batterien. Das Fach muss wieder sicher verschlossen werden. Der Batterieindikator auf dem Anzeigefeld leuchtet nun GRÜN. Sollte das Anzeigefeld nach einem Batteriewechsel nicht aufleuchten kontaktieren Sie bitte den Händler oder Hersteller. Verwenden Sie ausschließlich die empfohlenen Batterien des Typs CR17450 (3V DC).

• Vertauschen Sie bei der Montage nicht die positiven und negativen Anschlüsse.

• Verwenden Sie nur idente und neuwertige Batterien ohne Beschädigungen.

• Entfernen Sie immer die leeren Batterien.

• Bewahren Sie alle Batterien außer Reichweite von Kindern auf.

• Laden Sie die Batterien nicht auf.

• Setzen Sie die Batterien keinen schweren Erschütterungen aus.

• Setzen Sie das Produkt und die Batterien auf keinen Fall Feuer aus.

• Lagern Sie die Batterien nicht in einer heißen und feuchten Umgebung.

• Zerlegen Sie die Batterien nicht. Die Batterien dürfen nicht kurzgeschlossen werden.

• Entfernen sie die Batterien bei längerer Lagerung des Kindersitzes. DE5 WARNSIGNALE Die Indikatoren auf dem Anzeigefeld (5) werden aktiviert, sobald mindestens ein ISOFIX-Rastarm mit dem Fahrzeug verbunden ist. Beachten Sie die folgenden Warnsignale: Inkorrekte Installation der ISOFIX-Rastarme Beide ISOFIX-Rastarme müssen korrekt verankert werden. Inkorrekte Installation des Stützfußes Der Stützfuß muss ausgefahren und gegen den Boden verspannt werden. Fangkörper nicht angeschnallt Überprüfen Sie ob die Schlosszunge im Gurtschloss eingerastet ist. Funktionsstörung Beenden Sie ihre Fahrt wie geplant und nehmen Sie anschließend Kontakt mit Händler oder Hersteller auf. Batterieladestatus < 30% Der Wechsel der Batterien sollte demnächst erfolgen Batterieladestatus < 10% Der Wechsel der Batterien muss zum nächstmöglichsten Zeitpunkt erfolgen

Wenn Sie den aktuellen Status der Indikatoren überprüfen wollen, betätigen Sie die Prüftaste.

EINKLAPPEN DES LINEAREN SEITENAUFPRALLSCHUTZES

Zum Einklappen des Linearen Seitenaufprallschutzes (L.S.P) (1), gehen Sie wie folgt vor:

1. Bringen Sie die Kopfstütze (12) in die oberste Position und klappen Sie den

Kopfstützenbezug nach oben.

2. Schließen Sie den Linearen Seitenausprallschutz (L.S.P.) (1) und halten Sie

ihn gedrückt. Schieben Sie den L.S.P.-Verriegelungsknopf (23) im Inneren des Kindersitzes nach außen.

3. Wenn der L.S.P.-Verriegelungsknopf (23) in seiner Endposition eingerastet ist,

kann der Lineare Seitenaufprallschutz (L.S.P.) (1) losgelassen werden. Zum erneuten Ausklappen des Linearen Seitenaufprallschutzes (L.S.P.) (1) drücken Sie fest auf die auf dem L.S.P. mit "PRESS" markierte Stelle.

REINIGUNG UND PFLEGE

Der Bezug des Kindersitzes besteht aus 3 Teilen, die an mehreren Stellen am Kindersitz befestigt sind. Lösen Sie alle Befestigungen. Anschließend können die Einzelteile abgezogen werden. Achten Sie darauf, nur den äußeren Bezug des Fangkörpers abzuziehen. Um den Bezug wieder zu befestigen, verfahren Sie in umgekehrter Reihenfolge.

Nur der abnehmbare Bezug des Kindersitzes darf bei 30°C im Schonwaschgang gewaschen werden. Bitte den Bezug gesondert von anderer Wäsche waschen und keinesfalls maschinell trocknen! Den Bezug nicht in der prallen Sonne trocknen!

GARANTIE- UND ENTSORGUNGSBESTIMMUNGEN

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Deutschland) gewährt Ihnen 3 Jahre Garantie auf dieses Produkt. Die Garantie gilt in dem Land, in dem dieses Produkt erstmalig über den Einzelhandel an einen Verbraucher verkauft wurde. Den Inhalt der Garantie und alle wesentlichen Angaben, die für die Geltendmachung der Garantie erforderlich sind, finden Sie auf unserer Homepage go.cybex-online.com/manufacturer-warranty-car-seats. Wird in der Artikelbeschreibung eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mängelrechte uns gegenüber hiervon unberührt. Der Kindersitz und seine Komponenten sind Sondermüll und dürfen nicht im Hausmüll entsorgt werden. Das Produkt ist gemäß den regionalen Vorschriften der Entsorgung zuzuführen. Alle aktuellen Informationen zur Entsorgung in Ihrem Land finden Sie unter go.cybex-online.com/anoris-t-isize-disposal. DE6
