INSTRUKCJA OBSŁUGI Anoris T iSize CYBEX

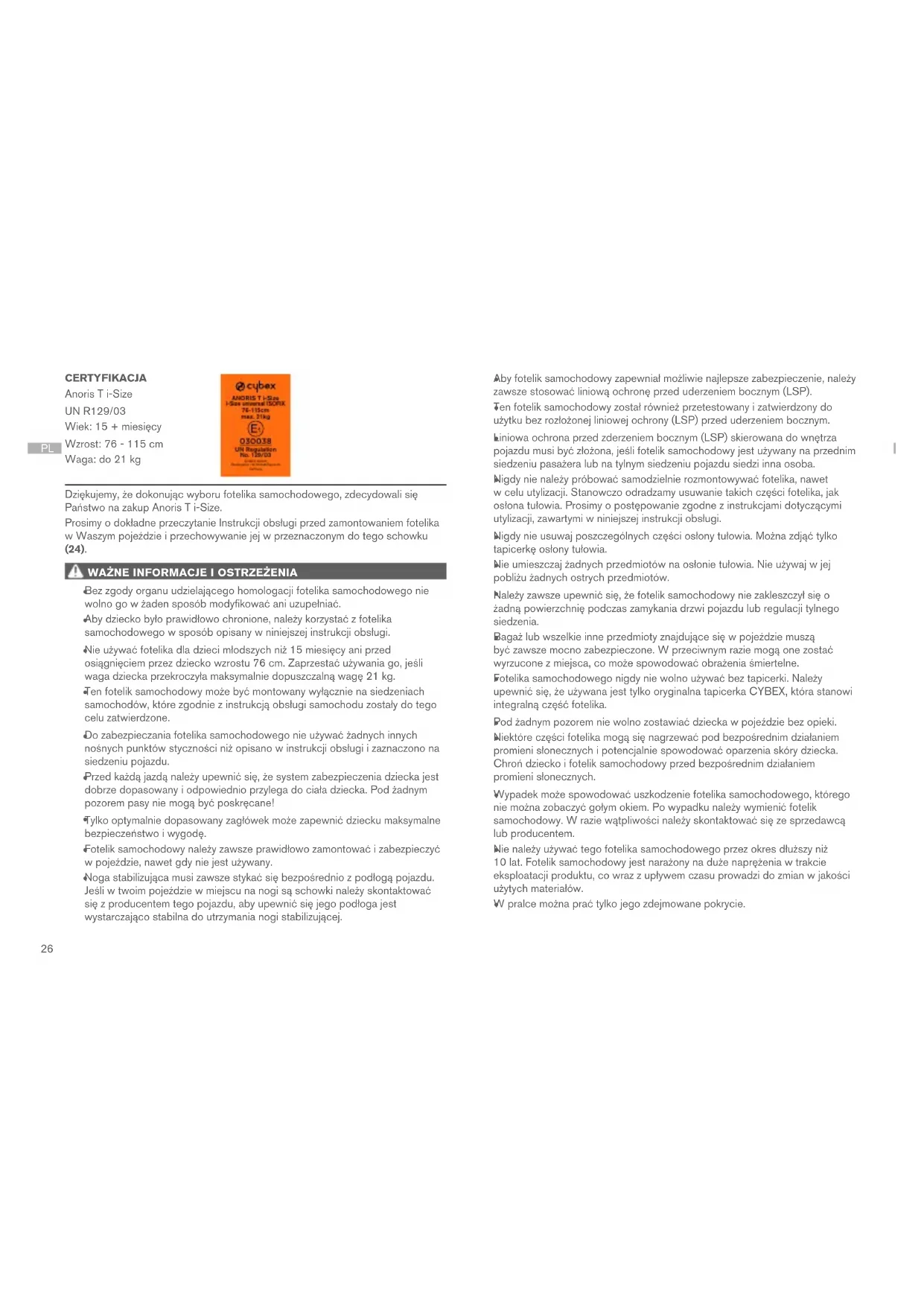

Dziękujemy, że dokonując wyboru fotelika samochodowego, zdecydowali się Państwo na zakup Anoris T i-Size. Prosimy o dokładne przeczytanie Instrukcji obsługi przed zamontowaniem fotelika w Waszym pojeździe i przechowywanie jej w przeznaczonym do tego schowku (24).

Bez zgody organu udzielającego homologacji fotelika samochodowego nie wolno go w żaden sposób modyfikować ani uzupełniać.

Aby dziecko było prawidłowo chronione, należy korzystać z fotelika samochodowego w sposób opisany w niniejszej instrukcji obsługi.

Nie używać fotelika dla dzieci młodszych niż 15 miesięcy ani przed osiągnięciem przez dziecko wzrostu 76 cm. Zaprzestać używania go, jeśli waga dziecka przekroczyła maksymalnie dopuszczalną wagę 21 kg.

Ten fotelik samochodowy może być montowany wyłącznie na siedzeniach samochodów, które zgodnie z instrukcją obsługi samochodu zostały do tego celu zatwierdzone.

Do zabezpieczania fotelika samochodowego nie używać żadnych innych nośnych punktów styczności niż opisano w instrukcji obsługi i zaznaczono na siedzeniu pojazdu.

Przed każdą jazdą należy upewnić się, że system zabezpieczenia dziecka jest dobrze dopasowany i odpowiednio przylega do ciała dziecka. Pod żadnym pozorem pasy nie mogą być poskręcane!

Tylko optymalnie dopasowany zagłówek może zapewnić dziecku maksymalne bezpieczeństwo i wygodę.

Fotelik samochodowy należy zawsze prawidłowo zamontować i zabezpieczyć w pojeździe, nawet gdy nie jest używany.

Noga stabilizująca musi zawsze stykać się bezpośrednio z podłogą pojazdu. Jeśli w twoim pojeździe w miejscu na nogi są schowki należy skontaktować się z producentem tego pojazdu, aby upewnić się jego podłoga jest wystarczająco stabilna do utrzymania nogi stabilizującej. CERTYFIKACJA Anoris T i-Size UN R129/03 Wiek: 15 + miesięcy Wzrost: 76 - 115 cm Waga: do 21 kg ANORIS T i-Size i-Size universal ISOFIX 76-115cm max. 21kg

Aby fotelik samochodowy zapewniał możliwie najlepsze zabezpieczenie, należy zawsze stosować liniową ochronę przed uderzeniem bocznym (LSP).

Ten fotelik samochodowy został również przetestowany i zatwierdzony do użytku bez rozłożonej liniowej ochrony (LSP) przed uderzeniem bocznym.

Liniowa ochrona przed zderzeniem bocznym (LSP) skierowana do wnętrza pojazdu musi być złożona, jeśli fotelik samochodowy jest używany na przednim siedzeniu pasażera lub na tylnym siedzeniu pojazdu siedzi inna osoba.

Nigdy nie należy próbować samodzielnie rozmontowywać fotelika, nawet w celu utylizacji. Stanowczo odradzamy usuwanie takich części fotelika, jak osłona tułowia. Prosimy o postępowanie zgodne z instrukcjami dotyczącymi utylizacji, zawartymi w niniejszej instrukcji obsługi.

Nigdy nie usuwaj poszczególnych części osłony tułowia. Można zdjąć tylko tapicerkę osłony tułowia.

Nie umieszczaj żadnych przedmiotów na osłonie tułowia. Nie używaj w jej pobliżu żadnych ostrych przedmiotów.

Należy zawsze upewnić się, że fotelik samochodowy nie zakleszczył się o żadną powierzchnię podczas zamykania drzwi pojazdu lub regulacji tylnego siedzenia.

Bagaż lub wszelkie inne przedmioty znajdujące się w pojeździe muszą być zawsze mocno zabezpieczone. W przeciwnym razie mogą one zostać wyrzucone z miejsca, co może spowodować obrażenia śmiertelne.

Fotelika samochodowego nigdy nie wolno używać bez tapicerki. Należy upewnić się, że używana jest tylko oryginalna tapicerka CYBEX, która stanowi integralną część fotelika.

Pod żadnym pozorem nie wolno zostawiać dziecka w pojeździe bez opieki.

Niektóre części fotelika mogą się nagrzewać pod bezpośrednim działaniem promieni słonecznych i potencjalnie spowodować oparzenia skóry dziecka. Chroń dziecko i fotelik samochodowy przed bezpośrednim działaniem promieni słonecznych.

Wypadek może spowodować uszkodzenie fotelika samochodowego, którego nie można zobaczyć gołym okiem. Po wypadku należy wymienić fotelik samochodowy. W razie wątpliwości należy skontaktować się ze sprzedawcą lub producentem.

Nie należy używać tego fotelika samochodowego przez okres dłuższy niż 10 lat. Fotelik samochodowy jest narażony na duże naprężenia w trakcie eksploatacji produktu, co wraz z upływem czasu prowadzi do zmian w jakości użytych materiałów.

W pralce można prać tylko jego zdejmowane pokrycie.27

Elementy z tworzywa sztucznego można czyścić łagodnym środkiem czyszczącym i ciepłą wodą. Nigdy nie używaj silnych środków czyszczących ani wybielaczy!

W przypadku niektórych foteli pojazdów wykonanych z delikatnych materiałów używanie fotelików samochodowych może pozostawiać ślady i/ lub spowodować odbarwienia. Aby temu zapobiec, można umieścić pod fotelikiem samochodowym koc, ręcznik lub podobną rzecz chroniącą siedzenie pojazdu.

Fotelik samochodowy jest wyposażony w zintegrowany system poduszki powietrznej. Jest on także przetestowany i zatwierdzony bez aktywnego systemu poduszki powietrznej.

Liniowa ochrona przed uderzeniem bocznym (LSP) (1) Listwa ochronna baterii (2) Komora baterii (3) Noga stabilizująca (4) Panel wyświetlacza (5) Przyciski zwalniające ISOFIX (6) Ramiona blokujące ISOFIX (7) Punkty mocowania ISOFIX (8) Wskaźniki ISOFIX (9) Przycisk regulacji nogi stabilizującej (10) Wskaźnik nogi stabilizującej (11) Zagłówek (12) Uchwyt regulacji zagłówka (13) Uchwyt regulacji położenia (14) Osłona tułowia (15) Przyciski regulacji pasów (16) Klamra pasa (17) Sprzączka klamry (18) Pasy regulacyjne (19) Przycisk kontrolny (20) Wskaźnik osłony przeciwuderzeniowej(21) Wskaźnik baterii (22) Przycisk zamykania LSP (23) Kieszeń na instrukcję obsługi (24)

PRZYGOTOWANIE DO INSTALACJI

Osłona przed uderzeniem bocznym (LSP) (1) rozkłada się automatycznie przy wyjmowaniu fotelika z opakowania. Przed jazdą należy się upewnić czy osłona przed uderzeniem bocznym (LSP) skierowana w stronę drzwi pojazdu jest całkowicie rozłożona. Przed pierwszym użyciem, pasek ochronny baterii (2) musi być wyjęty z komory baterii (3) pod spodem fotelika. Jak tylko zaczniemy montować fotelik, będziemy słyszeć sygnał dźwiękowy aż do momentu prawidłowego zamontowania nogi stabilizującej (4) Jeśli rozpoczęliśmy montaż i nie słychać żadnego głośnego sygnału lub nie świecą wskaźniki na panelu wyświetlacza (5), należy koniecznie wymienić baterie. WŁAŚCIWE USTAWIENIE W POJEŹDZIE Fotelik samochodowy w ulepszonym systemie i-Size. Ma homologację zgodnie z Rozporządzeniem ONZ nr R129/03, na użytkowanie w pozycjach siedzących w pojazdach kompatybilnych z i-Size, zgodnie ze wskazaniami producentów pojazdów w ich instrukcjach obsługi. Jeśli Twój pojazd nie ma miejsca siedzącego i-Size, sprawdź na załączonej liście typów pojazdów czy dozwolone jest jego używanie. Najbardziej aktualną wersję listy typów pojazdów można uzyskać na stronie www.cybex-online.com. Jeśli Twój pojazd nie jest wyposażony w ISOFIX, to nie można w nim używać tego fotelika samochodowego. Jeśli w Twoim pojeździe jest mało miejsca, można złożyć osłonę przed uderzeniem bocznym (LSP). Nie ma gwarancji, że wszystkie siedzące i odchylane pozycje mogą mieć zastosowanie we wszystkich zatwierdzonych pojazdach.

Ze względów bezpieczeństwa i komfortu zalecamy montowanie fotelika samochodowego na siedzeniu pojazdu za przednim pasażerem.

Zawsze upewnij się, że…

• Oparcia w pojeździe są zablokowane w pozycji pionowej.

• Podczas montowania fotelika samochodowego na przednim siedzeniu pasażera, cofnij fotel pojazdu możliwie najbardziej do tyłu.

1. Rozłóż nogę stabilizującą (4) do momentu, aż zablokuje się w maksymalnie

wysuniętej do przodu pozycji.

2. Postaw fotelik na właściwym siedzeniu w pojeździe.

3. Zwolnij przyciski zwalniające (6) ISOFIX, aby wyciągnąć ramiona zamykające

Przyciski zwalniające ISOFIX można zwalniać niezależnie, umożliwiając tym samym niezależną regulację ramion blokujących ISOFIX.

4. Wypchnij z fotelika ramiona blokujące ISOFIX (7) jak najdalej.

5 Wepchnij ramiona blokujące ISOFIX (7) w otwory do mocowania ISOFIX (8), aż usłyszysz „KLIKNIĘCIE”. Obydwa wskaźniki (9) zmienią kolor z CZERWONEGO na ZIELONY

Punkty mocowania ISOFIX to dwa metalowe zaczepy na każdym siedzeniu pojazdu. Znajdują się one pomiędzy oparciem i siedziskiem siedzenia pojazdu. W razie wątpliwości sprawdź w instrukcjach obsługi Twojego pojazdu.28

6. Aby sprawdzić czy fotelik dobrze trzyma się w punktach mocowania ISOFIX

(8), spróbuj go z nich zdjąć.

7. Poruszaj fotelikiem do przodu i do tyłu, aż do całkowitego wyrównania go z

8. Wciśnij przycisk regulacji nogi stabilizującej (10) i pociągnij ją aż mocno oprze

się na podłodze pojazdu.

9. Wskaźnik nogi stabilizującej (11) zmieni kolor na ZIELONY, gdy noga

stabilizująca będzie właściwie ustawiona na podłodze pojazdu i ucichnie dźwiękowy sygnał ostrzegawczy.

10. Wyciągnij nogę stabilizującą (4) do następnej pozycji blokującej, aby zapewnić

optymalne przenoszenie siły.

Przesuwanie fotelika samochodowego z boku na bok, ułatwi dopasowanie fotelika do oparcia siedzenia pojazdu.

WYJMOWANIE Z POJAZDU

1. Odblokuj ramiona blokujące ISOFIX (7) po obu stronach wciskając przyciski

zwalniające ISOFIX (6) i jednocześnie ciągnąc je do tyłu.

2. Wyjmij fotelik i przesuń ramiona blokujące ISOFIX (7) z powrotem do ich

pozycji transportowej.

3. Wciskając przycisk regulacji nogi stabilizującej (10), pchnij ją (4) do tylu i złóż,

aby mieć więcej miejsca.

REGULACJA USTAWIENIA ZAGŁÓWKA

Ustawienie zagłówka (12) można regulować przez użycie dźwigni do regulacji zagłówka (13) Regulując ustawienie zagłówka (12), upewnij się, że odstęp pomiędzy ramionami dziecka a zagłówkiem nie jest większy niż 2 cm (szerokość ok. 2 palców).

REGULACJA ODCHYLENIA FOTELIKA

Aby ustawić fotelik samochodowy w wybranej pozycji odchylenia, przyciśnij uchwyt regulacji położenia (14) z przodu fotelika.

Zawsze upewnij się, że fotelik samochodowy słyszalnie zatrzaskuje się na swoim miejscu, podczas ustawiania go w żądanej pozycji odchylenia. ZABEZPIECZENIE DZIECKA

1. Zwolnij osłonę tułowia (15) przez wciśnięcie przycisków regulacji osłony (16)

i jednocześnie pociągnij do przodu osłonę tułowia.

2. Uwolnij klamrę pasową (17) osłony tułowia (15), przyciskając czerwony

przycisk uwalniania fotelika samochodowego i umieść osłonę tułowia tuż przy foteliku samochodowym.

3. Umieść dziecko w foteliku samochodowym.

4. Dostaw osłonę tułowia (15) z powrotem i wciśnij sprzączkę pasa (18) osłony

tułowia w odpowiadającą jej klamrę (17) fotelika. Upewnij się, że zamknięcie fotelika zadziałało wydając głośne „KLIKNIĘCIE”. Pod żadnym pozorem pasy nie mogą być poskręcane. Światło lampki wskaźnika osłony tułowia (21) zmieni się na ZIELONE.

5. Pociągnij osłonę tułowia (15), aby sprawdzić, czy klamra pasa (17) została

prawidłowo zamknięta.

6. Napnij dwa paski regulacyjne (19) pociągając je z jednakową siłą wzdłuż

osłony tułowia, aby dopasować tę osłonę do wielkości dziecka. Przesuń osłonę tułowia nieco w lewo i w prawo, aby uzyskać dokładne dopasowanie. Zaciskaj dwa paski regulacyjne, dopóki osłona nie przylgnie ściśle do ciała i miednicy dziecka.

Za każdym razem, gdy sadzasz w foteliku dziecko, sprawdź, czy osłona tułowia dobrze przylega i napnij paski regulacyjne. Przed ruszeniem z miejsca sprawdź czy wszystkie wskaźniki na panelu wyświetlacza (5) świecą na ZIELONO poprzez wciśniecie przycisku kontrolnego (20). INFORMACJE I INSTRUKCJE DOTYCZĄCE PODUSZKI POWIETRZNEJ Poduszka powietrzna fotelika samochodowego znajduje się wewnątrz osłony tułowia i zapewnia dodatkowe bezpieczeństwo w razie wypadku. Aby poduszka powietrzna fotelika samochodowego działała, muszą być spełnione następujące warunki:

• Stan naładowania baterii jest wystarczający.

• Fotelik samochodowy jest prawidłowo zamontowany, a osłona tułowia zapięta.

• Wszystkie wskaźniki na panelu wyświetlacza świecą na ZIELONO. PL29 BATERIE W zależności od żywotności baterii i sposobu użytkowania może być konieczna ich wymiana. Jeśli baterie są wyczerpane, poduszka powietrzna oraz wskaźniki i sygnały ostrzegawcze nie działają. Sygnał ostrzegawczy informuje, że należy wymienić baterie. Aby wymienić baterie, należy otworzyć komorę baterii (3) używając odpowiedniego narzędzia. Po wymienieniu baterii należy ponownie zamknąć komorę baterii. Wskaźnik baterii na panelu wyświetlacza zaświeci na ZIELONO. Jeśli po wymianie baterii panel wyświetlacza się nie zaświeci, należy skontaktować się ze sprzedawcą lub producentem. Używaj tylko zalecanych baterii typu CR17450 (3V).

• Podczas montażu nie zamieniać biegunów dodatnich i ujemnych.

• Używać tylko identycznych i nowych nieuszkodzonych baterii.

• Zawsze wyjmuj baterie wyczerpane.

• Wszystkie baterie należy przechowywać w miejscu niedostępnym dla dzieci.

• Nie narażaj baterii na silne wstrząsy.

• Nigdy nie narażaj niniejszego produktu ani baterii na działanie ognia.

• Nie przechowuj baterii w miejscach gorących i wilgotnych.

• Nie rozbieraj baterii. Nie zwieraj baterii.

• Jeśli planujesz dłuższe przechowywanie fotelika, wyjmij baterie.

SYGNAŁY OSTRZEGAWCZE

Wskaźniki na panelu wyświetlacza (5) włączają się, gdy co najmniej jedno ramię blokujące ISOFIX zostanie podłączone do pojazdu. Zwróć uwagę na następujące sygnały ostrzegawcze: Niewłaściwe zainstalowanie ramion blokujących ISOFIX Oba ramiona blokujące ISOFIX musza być prawidłowo zamocowane. Niewłaściwy montaż nogi stabilizującej. Noga stabilizująca musi być całkowicie wyciągnięta i prawidłowo oparta o podłogę. Niezapięta osłona tułowia Sprawdź, czy zapięty jest języczek klamry. Awaria Zakończ podróż zgodnie z planem, a następnie skontaktuj się ze sprzedawcą lub producentem. Stan naładowania baterii <30% Baterie wkrótce należy wymienić. Stan naładowania baterii <10% Baterie należy wymienić jak najszybciej.

Aby sprawdzić aktualny stan wskaźników, należy wcisnąć przycisk kontrolny. PL30 SKŁADANIE LINIOWEJ OSŁONY PRZED UDERZENIEM BOCZNYM Aby złożyć liniową osłonę przed uderzeniem bocznym (LSP) (1), należy wykonać następujące czynności:

1. Ustaw zagłówek (12) w możliwie najwyższej pozycji i podnieś do góry jego

tapicerkę, aby uwidocznić przycisk zamykania LSP (23).

2. Zamknij liniową osłonę przed uderzeniem bocznym (LSP) (1) i przytrzymaj ją

złożoną. Wypchnij przycisk blokady LSP (23).

3. Gdy przycisk blokady LSP. (23) będzie wysunięty do końca, można zwolnić

liniową osłonę przed uderzeniem bocznym (LSP) (1). Aby rozłożyć liniową osłonę przed uderzeniem bocznym (LSP) (1) ponownie mocno przyciśnij miejsce na LSP oznaczone „PRESS” (przyciśnij).

CZYSZCZENIE I PIELĘGNACJA PRODUKTU

Pokrowiec składa się z 3 elementów przymocowanych w kilku miejscach do fotelika samochodowego. Poluzuj wszystkie mocowania. Następnie można usunąć poszczególne części. Upewnij się, że zdejmujesz tylko górną część osłony tułowia. Aby ponownie założyć tapicerkę postępuj w odwrotnej kolejności.

Można prać tylko zdejmowane pokrycie fotelika samochodowego na delikatnym cyklu pralki w temperaturze 30°C. Prosimy o niepranie pokrycia razem z innym praniem i niesuszenie go w suszarce! Nie należy suszyć pokrycia na dużym słońcu. PRZEPISY DOTYCZĄCE GWARANCJI I USUWANIA ODPADÓW Firma CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Niemcy) udziela 3-letniej gwarancji na ten produkt. Gwarancja obowiązuje w kraju, w którym niniejszy produkt został po raz pierwszy sprzedany konsumentowi za pośrednictwem kanałów sprzedaży detalicznej. Treść gwarancji i wszystkie istotne informacje wymagane do realizacji gwarancji można znaleźć na naszej stronie internetowej go.cybex-online.com/manufacturer-warranty-car-seats. Jeśli w opisie artykułu podano gwarancję, Twoje ustawowe prawa w stosunku do nas z tytułu wad pozostają nienaruszone. Zarówno fotelik jak i jego części są odpadami specjalnymi i nie wolno ich wyrzucać razem z odpadami domowymi. Produkt należy utylizować zgodnie z z lokalnie obowiązującymi przepisami. Wszystkie aktualne informacje na temat usuwania odpadów w Twoim kraju można znaleźć na stronie go.cybex-online.com/anoris-t-isize-disposal. PLPL32
