NÁVOD K OBSLUZE Anoris T iSize CYBEX

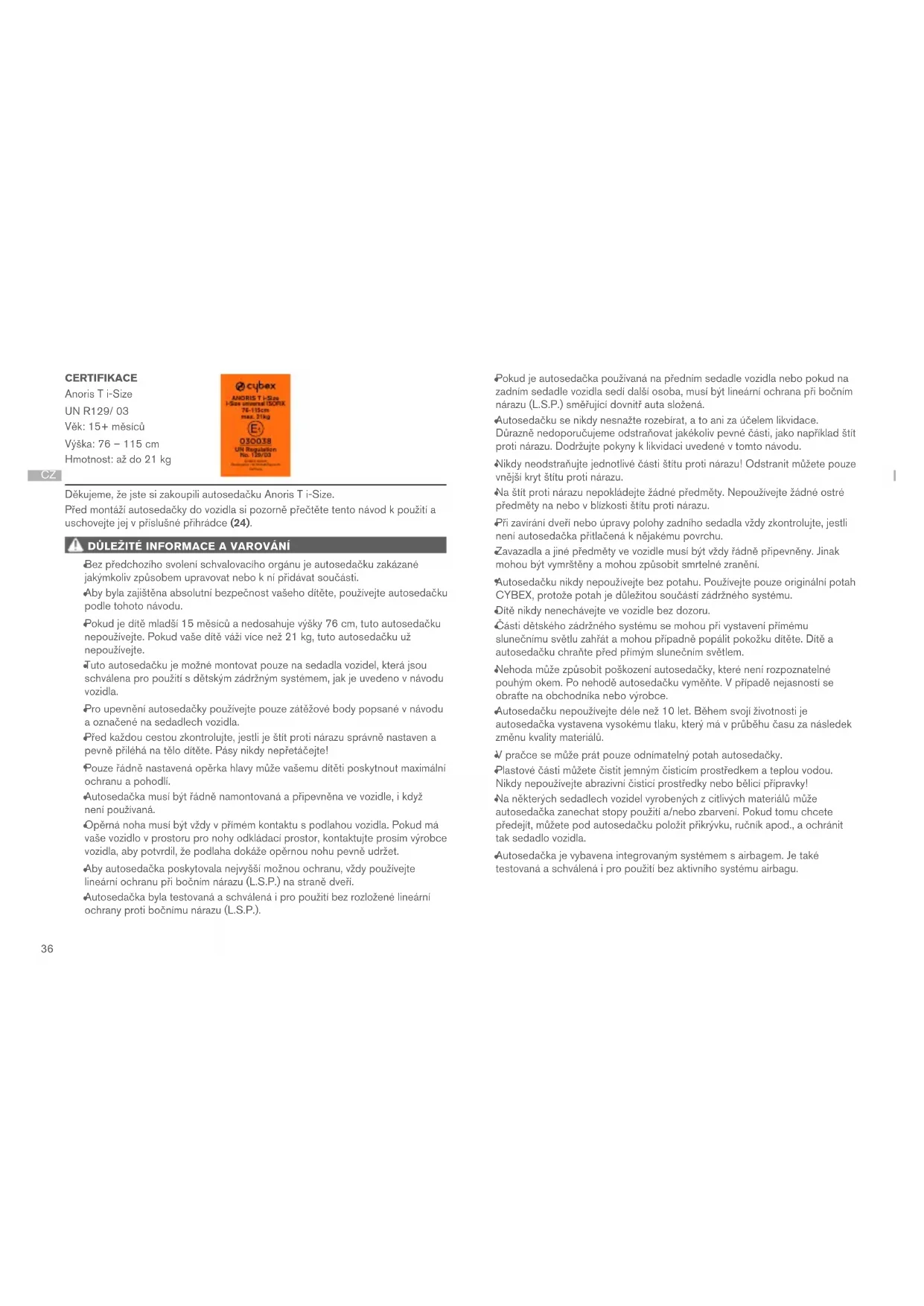

Děkujeme, že jste si zakoupili autosedačku Anoris T i-Size. Před montáží autosedačky do vozidla si pozorně přečtěte tento návod k použití a uschovejte jej v příslušné přihrádce (24). DŮLEŽITÉ INFORMACE A VAROVÁNÍ

Bez předchozího svolení schvalovacího orgánu je autosedačku zakázané jakýmkoliv způsobem upravovat nebo k ní přidávat součásti.

Aby byla zajištěna absolutní bezpečnost vašeho dítěte, používejte autosedačku podle tohoto návodu.

Pokud je dítě mladší 15 měsíců a nedosahuje výšky 76cm, tuto autosedačku nepoužívejte. Pokud vaše dítě váží více než 21kg, tuto autosedačku už nepoužívejte.

Tuto autosedačku je možné montovat pouze na sedadla vozidel, která jsou schválena pro použití s dětským zádržným systémem, jak je uvedeno v návodu vozidla.

Pro upevnění autosedačky používejte pouze zátěžové body popsané v návodu a označené na sedadlech vozidla.

Před každou cestou zkontrolujte, jestli je štít proti nárazu správně nastaven a pevně přiléhá na tělo dítěte. Pásy nikdy nepřetáčejte!

Pouze řádně nastavená opěrka hlavy může vašemu dítěti poskytnout maximální ochranu a pohodlí.

Autosedačka musí být řádně namontovaná a připevněna ve vozidle, i když není používaná.

Opěrná noha musí být vždy v přímém kontaktu s podlahou vozidla. Pokud má vaše vozidlo v prostoru pro nohy odkládací prostor, kontaktujte prosím výrobce vozidla, aby potvrdil, že podlaha dokáže opěrnou nohu pevně udržet.

Aby autosedačka poskytovala nejvyšší možnou ochranu, vždy používejte lineární ochranu při bočním nárazu (L.S.P.) na straně dveří.

Autosedačka byla testovaná a schválená i pro použití bez rozložené lineární ochrany proti bočnímu nárazu (L.S.P.). CERTIFIKACE Anoris T i-Size UN R129/ 03 Věk: 15+ měsíců Výška: 76 – 115cm Hmotnost: až do 21kg ANORIS T i-Size i-Size universal ISOFIX 76-115cm max. 21kg

Pokud je autosedačka používaná na předním sedadle vozidla nebo pokud na zadním sedadle vozidla sedí další osoba, musí být lineární ochrana při bočním nárazu (L.S.P.) směřující dovnitř auta složená.

Autosedačku se nikdy nesnažte rozebírat, a to ani za účelem likvidace. Důrazně nedoporučujeme odstraňovat jakékoliv pevné části, jako například štít proti nárazu. Dodržujte pokyny k likvidaci uvedené v tomto návodu.

Nikdy neodstraňujte jednotlivé části štítu proti nárazu! Odstranit můžete pouze vnější kryt štítu proti nárazu.

Na štít proti nárazu nepokládejte žádné předměty. Nepoužívejte žádné ostré předměty na nebo v blízkosti štítu proti nárazu.

Při zavírání dveří nebo úpravy polohy zadního sedadla vždy zkontrolujte, jestli není autosedačka přitlačená k nějakému povrchu.

Zavazadla a jiné předměty ve vozidle musí být vždy řádně připevněny. Jinak mohou být vymrštěny a mohou způsobit smrtelné zranění.

Autosedačku nikdy nepoužívejte bez potahu. Používejte pouze originální potah CYBEX, protože potah je důležitou součástí zádržného systému.

Dítě nikdy nenechávejte ve vozidle bez dozoru.

Části dětského zádržného systému se mohou při vystavení přímému slunečnímu světlu zahřát a mohou případně popálit pokožku dítěte. Dítě a autosedačku chraňte před přímým slunečním světlem.

Nehoda může způsobit poškození autosedačky, které není rozpoznatelné pouhým okem. Po nehodě autosedačku vyměňte. V případě nejasností se obraťte na obchodníka nebo výrobce.

Autosedačku nepoužívejte déle než 10 let. Během svojí životnosti je autosedačka vystavena vysokému tlaku, který má v průběhu času za následek změnu kvality materiálů.

V pračce se může prát pouze odnímatelný potah autosedačky.

Plastové části můžete čistit jemným čisticím prostředkem a teplou vodou. Nikdy nepoužívejte abrazivní čisticí prostředky nebo bělicí přípravky!

Na některých sedadlech vozidel vyrobených z citlivých materiálů může autosedačka zanechat stopy použití a/nebo zbarvení. Pokud tomu chcete předejít, můžete pod autosedačku položit přikrývku, ručník apod., a ochránit tak sedadlo vozidla.

Autosedačka je vybavena integrovaným systémem s airbagem. Je také testovaná a schválená i pro použití bez aktivního systému airbagu.37

Lineární ochrana při bočním nárazu (L.S.P.) (1) Ochranný proužek baterie (2) Prostor pro baterii (3) Opěrná noha (4) Zobrazovací panel (5) Tlačítka pro uvolnění ISOFIXu (6) Ramena pro upevnění ISOFIXu (7) Kotevní úchyty ISOFIXu (8) Ukazatele ISOFIXu (9) Tlačítko nastavení opěrné nohy (10) Ukazatel opěrné nohy (11) Opěrka hlavy (12) Rukojeť pro nastavení opěrky hlavy (13) Rukojeť pro nastavení polohy (14) Štít proti nárazu (15) Tlačítka nastavení pásu (16) Přezka pásu (17) Jazýček přezky (18) Nastavovací pásy (19) Kontrolní tlačítko (20) Ukazatel štítu proti nárazu (21) Ukazatel baterie (22) Tlačítko uzamčení L.S.P. (23) Přihrádka pro návod k použití (24)

Lineární ochrana při bočním nárazu (L.S.P.) (1) se při rozbalování výrobku automaticky rozloží. Před jízdou zkontrolujte, zda je lineární ochrana při bočním nárazu (L.S.P.) na straně dveří plně rozložená. Před prvním použitím se musí z prostoru pro baterii (3) ve spodní části autosedačky odstranit ochranný proužek baterie (2). Jakmile začnete s montáží autosedačky, rozezní se zvukový výstražný signál, který bude znít, dokud nebude opěrná noha (4) správné namontovaná. Pokud jste s montáží začali a není slyšet žádný zvukový výstražný signál nebo ukazatele na zobrazovacím panelu (5) nesvítí, musí se vyměnit baterie.

SPRÁVNÁ POLOHA VE VOZIDLE

Toto je dětský zádržný systém i-Size. Vyhovuje nařízení UN č. R129/03 pro použití ve vozidlech kompatibilních s polohovacím systémem i-Size, jak je uvedeno výrobcem vozidla v uživatelském návodu pro vozidlo. Pokud vaše vozidlo nemá polohovací systém i-Size, zkontrolujte prosím přiložený seznam vozidel, jestli je použití autosedačky možné. Nejnovější verzi seznamu vozidel naleznete na stránkách www.cybex-online.com. Pokud vaše auto není vybaveno systémem ISOFIX, tuto autosedačku v něm nelze použít. Pokud ve vozidle není dostatek místa, můžete lineární ochranu při bočním nárazu (L.S.P.) složit. Nemůžeme zaručit, že ve všech schválených vozidlech bude možné použít všechny sedící a ležící polohy.

Z bezpečnostních důvodů a kvůli lepšímu pohodlí doporučujeme používat autosedačku na zadním sedadle za spolujezdcem.

Vždy zkontrolujte, že...

• opěradla vozidla jsou v zajištěné a vzpřímené poloze.

• během montáže autosedačky na přední sedačku spolujezdce posuňte sedačku vozidla úplně dozadu.

1. Rozložte opěrnou nohu (4), dokud se neuzamkne v nejpřednější poloze.

2. Autosedačku položte na příslušné sedadlo auta.

3. Uvolněte tlačítka pro uvolnění ISOFIXu (6) a vysuňte ramena na připevnění

Tlačítka pro uvolnění ISOFIXu mohou být uvolněna nezávisle na sobě, a umožňují tak nezávislé nastavení ramen na připevnění ISOFIX.

4. Ramena na připevnění ISOFIXu (7) vytáhněte z autosedačky co nejvíc.

5 Ramena na připevnění ISOFIXu (7) zatlačte do kotevních úchytů ISOFIXu (8), dokud nezapadnou na místo se slyšitelným „CVAKNUTÍM“. Barva ukazatelů ISOFIXu (9) se změní z ČERVENÉ na ZELENOU.

Kotvicí body ISOFIXu jsou dvě kovová oka pro každé sedadlo vozidla. Jsou umístěny mezi opěrkou a polštářem sedadla vozidla. Pokud máte nějaké pochybnosti, přečtěte si uživatelský návod pro vaše vozidlo.

6. Pevnost připevnění autosedačky zkontrolujte pokusem o její vytažení z

kotevních úchytů ISOFIXu (8).

7. Autosedačku zatlačte směrem k opěradlu sedadla vozidla, dokud nebude

úplně zarovnaná s opěradlem.

8. Stiskněte tlačítko nastavení opěrné nohy (10) a opěrnou nohu vysuňte, dokud

se nedotkne pevně podlahy vozidla.

9. Po správném nastavení opěrné nohy na podlaze vozidla se ukazatel opěrné

nohy (11) změní na ZELENÝ a zvukový výstražný signál se vypne.

10. Opěrnou nohu (4) vysuňte do další uzamykatelné polohy, aby byl zaručen

nejlepší přenos síly.

Autosedačku můžete také opřít o opěradlo sedadla pohybem ze strany na stranu.38

ODSTRANĚNÍ Z VOZIDLA

1. Uvolněte ramena pro upevnění ISOFIXu (7) na obou stranách stisknutím

tlačítek pro uvolnění ISOFIXu (6) a zatažením dozadu.

2. Odstraňte autosedačku a ramena pro upevnění ISOFIXu (7) úplně zasuňte do

3. Stiskněte tlačítko nastavení opěrné nohy (10), zatlačte opěrnou nohu (4)

zpátky a nakonec ji složte, aby uvolnila místo.

NASTAVENÍ OPĚRKY HLAVY

Opěrku hlavy (12) můžete nastavit pomocí rukojeti pro nastavení opěrky hlavy (13). Během nastavování opěrky hlavy (12) zkontrolujte, že je mezi rameny dítěte a opěrkou hlavy mezera maximálně 2 cm (přibližně šířka 2 prstů).

NASTAVENÍ DO NAKLONĚNÉ POLOHY

Sedačku nastavíte do požadované nakloněné polohy stisknutím rukojeti pro nastavení polohy (14) na přední straně autosedačky.

Během nastavování do požadované polohy vždy zkontrolujte, že autosedačka zapadne na své místo se slyšitelným cvaknutím.

1. Štít proti nárazu (15) odstraňte stisknutím tlačítek pro nastavení pásu (16) a

současným zatažením štítu proti nárazu směrem dopředu.

2. Rozepněte přezku pásu (17) štítu proti nárazu (15) stisknutím červeného

tlačítka autosedačky a štít proti nárazu položte vedle autosedačky.

3. Vložte dítě do autosedačky.

4. Štít proti nárazu (15) položte zpátky a jazýček pásu štítu proti nárazu (18)

zapněte do příslušné přezky pásu (17) sedadla. Zkontrolujte, že se spona zamkla se slyšitelným „CVAKNUTÍM“. Pásy se nesmí přetočit. Ukazatel štítu proti nárazu (21) se přepne na ZELENÝ.

5. Zatáhněte za štít proti nárazu (15) a zkontrolujte tak, jestli je přezka pásu (17)

řádně uzamčena na svém místě.

6. Utáhněte dva nastavovací pásy (19) jejich rovnoměrným zatažením podél

štítu proti nárazu a nastavte je podle velikosti dítěte. Polohu štítu proti nárazu můžete upravit pohybem doleva a doprava. Pásy utáhněte, dokud nebude štít proti nárazu pevně přiléhat na tělo a pánev dítěte.

Po každém připoutání dítěte zkontrolujte, zda je štít proti nárazu správně nasazený a utáhněte nastavovací pásy. Před jízdou stiskněte kontrolní tlačítko (20) a zkontrolujte, jestli jsou všechny ukazatele na obrazovce (5) ZELENÉ.

INFORMACE A POKYNY PRO AIRBAG

Airbag autosedačky je umístněný ve štítu proti nárazu a poskytuje dodatečnou ochranu v případě nehody. Pokud chcete aktivovat airbag autosedačky, musíte splnit následující podmínky:

• Baterie musí být dostatečně nabitá.

• Autosedačka musí být správně namontovaná a štít proti nárazu musí být připoutaný.

• Všechny ukazatele na zobrazovacím panelu musí svítit ZELENĚ.

Baterii je nutné měnit v závislosti na její životnosti a způsobu použití. Pokud jsou baterie vybité, airbag, ukazatele a varovné signály nebudou aktivní. Varovný signál oznámí, že je nutné vyměnit baterie. Pokud chcete vyměnit baterie, otevřete prostor pro baterii (3) pomocí vhodného nástroje. Po výměně baterií se musí tento prostor opět zavřít. Ukazatel baterie na zobrazovacím panelu se rozsvítí ZELENĚ. Pokud se obrazovka po výměně baterií nerozsvítí, kontaktujte prodejce nebo výrobce. Používejte pouze doporučené baterie CR17450 (3V, DC).

• Během vkládání baterií dbejte na správnou polaritu.

• Používejte pouze nové a nepoškozené baterie stejného typu.

• Vybité baterie vždy odstraňte.

• Všechny baterie udržujte z dosahu dětí.

• Baterie nenabíjejte.

• Baterie nevystavujte silným nárazům.

• Baterie ani výrobek nikdy nevystavujte ohni.

• Baterie neskladujte v horkých a vlhkých prostorech.

• Baterie nerozebírejte. Baterie nezkratujte.

• V případě dlouhodobého uskladnění vyjměte baterie. CZ39

Ukazatele na zobrazovacím panelu (5) se aktivují hned, jakmile je alespoň jedno rameno pro upevnění ISOFIXu připevněno k vozidlu. Věnujte pozornost následujícím výstražným signálům: Nesprávná montáž upevňovacích ramen ISOFIXu Obě ramena pro upevnění ISOFIXu musí být připevněna správně. Nesprávná montáž opěrné nohy Opěrná noha musí být vysunuta úplně a musí být správně opřená o podlahu. Štít proti nárazu není připoután Zkontrolujte, jestli je jazýček přezky zacvaknutý. Porucha Dokončete jízdu podle plánu a poté kontaktujte prodejce nebo výrobce. Stav nabití baterie < 30% Baterie bude třeba brzy vyměnit. Stav nabití baterie < 10% Baterie se musí vyměnit co nejdříve

Stisknutím kontrolního tlačítka zkontrolujete aktuální stav ukazatelů. SLOŽENÍ LINEÁRNÍ OCHRANY PŘI BOČNÍM NÁRAZU Lineární ochranu při bočním nárazu (L.S.P.) (1) složíte následujícím způsobem:

1. Opěrku hlavy (12) vytáhněte do nejvyšší polohy, kryt opěrky hlavy složte

směrem nahoru a odkryjete tlačítko uzamčení L.S.P. (23).

2. Lineární ochranu při bočním nárazu (L.S.P.) (1) zavřete a držte ji stlačenou.

Tlačítko uzamčení L.S.P. (23) zatlačte směrem ven.

3. Jakmile je tlačítko uzamčení L.S.P. (23) zcela vytlačené, můžete lineární

ochranu při bočním nárazu (L.S.P.) (1) uvolnit. Pokud chcete lineární ochranu při bočním nárazu (L.S.P.) (1) znovu rozložit, zatlačte silně na oblast L.S.P. označenou „PRESS“ (STLAČIT). ČISTĚNÍ A ÚDRŽBA VÝROBKU Potah se skládá ze 3 částí, které jsou k autosedačce připevněné na několika místech. Uvolněte všechny upevňovací body. Jednotlivé části poté můžete odstranit. Ze štítu proti nárazu sundejte pouze horní kryt. Potah nasadíte vykonáním předchozích kroků v opačném pořadí.

Prát je možné pouze odnímatelný potah autosedačky, a to na jemný program při teplotě 30°C. Potah perte odděleně a nikdy jej nesušte v sušičce! Potah nesušte na silném slunci! ZÁRUKA A NAŘÍZENÍ O LIKVIDACI Společnost CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Německo) vám dává na tento výrobek záruku 3 roky. Záruka je platná v zemi, kde byl tento výrobek původně prodán zákazníkovi přes prodejní kanály. Obsah záruky a všechny důležité informace vyžadované kzáručnímu prohlášení najdete na našich domovských stránkách go.cybex-online.com/manufacturer-warranty-car-seats. Pokud je v popisu zboží uvedena záruka, vaše zákonná práva v případě závady zůstávají netknutá. Autosedačka a její součástí jsou speciální odpad, který nesmí být likvidován s domovním odpadem. Výrobek musí být zlikvidován podle místních předpisů. Aktuální informace o likvidaci ve vaší zemi najdete na adrese go.cybex-online.com/anoris-t-isize-disposal. CZ40

Nikdy neodstraňujte jednotlivé časti štítu proti nárazu! Odstrániť je možné len vonkajší kryt štítu proti nárazu.

Vždy skontrolujte, že...

7. Autosedačku potlačte smerom k operadlu sedadla vozidla, až kým nebude

kým sa nedotkne pevne podlahy vozidla.

1. Štít proti nárazu (15) odstráňte stlačením tlačidiel pre nastavenie pásu (16) a

súčasným potiahnutím štítu proti nárazu smerom dopredu.

2. Rozopnite sponu pásu (17) štítu proti nárazu (15) stlačením červeného tlačidla

5. Potiahnite za štít proti nárazu (15) a skontrolujte tak, či je spona pásu (17)

6. Utiahnite dva nastavovacie pásy (19) ich rovnomerným potiahnutím pozdĺž

• Používajte len nové a nepoškodené batérie rovnakého typu.

• Staré batérie vždy odstráňte.

• Batérie udržujte z dosahu detí.

• Batérie nenabíjajte.

• Batérie nevystavujte silným nárazom.

• Výrobok ani batérie nikdy nevystavujte ohňu.
