BRUKSANVISNING SHT 660 K STIGA

Maskinen består hovedsakelig av en motoren het og to tannete knivblader som drives gje nom en mekanisme som gir en rettlinjet stempelbevegelse.

Maskinen har en totaktsmotor som krever en drivstoffblanding bestående av bensin og olje.

ADVARSEL! Händtaket må reguleres när motoren er slått av.

Gasspaken kan kun beveges när sikkerhetsspacken (3) trykkes inn samtidig.

Bevegelsen overføres fra motoren til knivbladene med en sentrifugalclutch som hindrer a knivbladene beveger seg när motoren går på tomgang.

ADVARSEL! Klippeanordningen må ikke bevege seg när motoren går på tomgang. Hvis klippeanordningen beveger seg när motoren er på tomgang, er det nødvendig å kontakte forhandleren for korrekt innstilling av motoren.

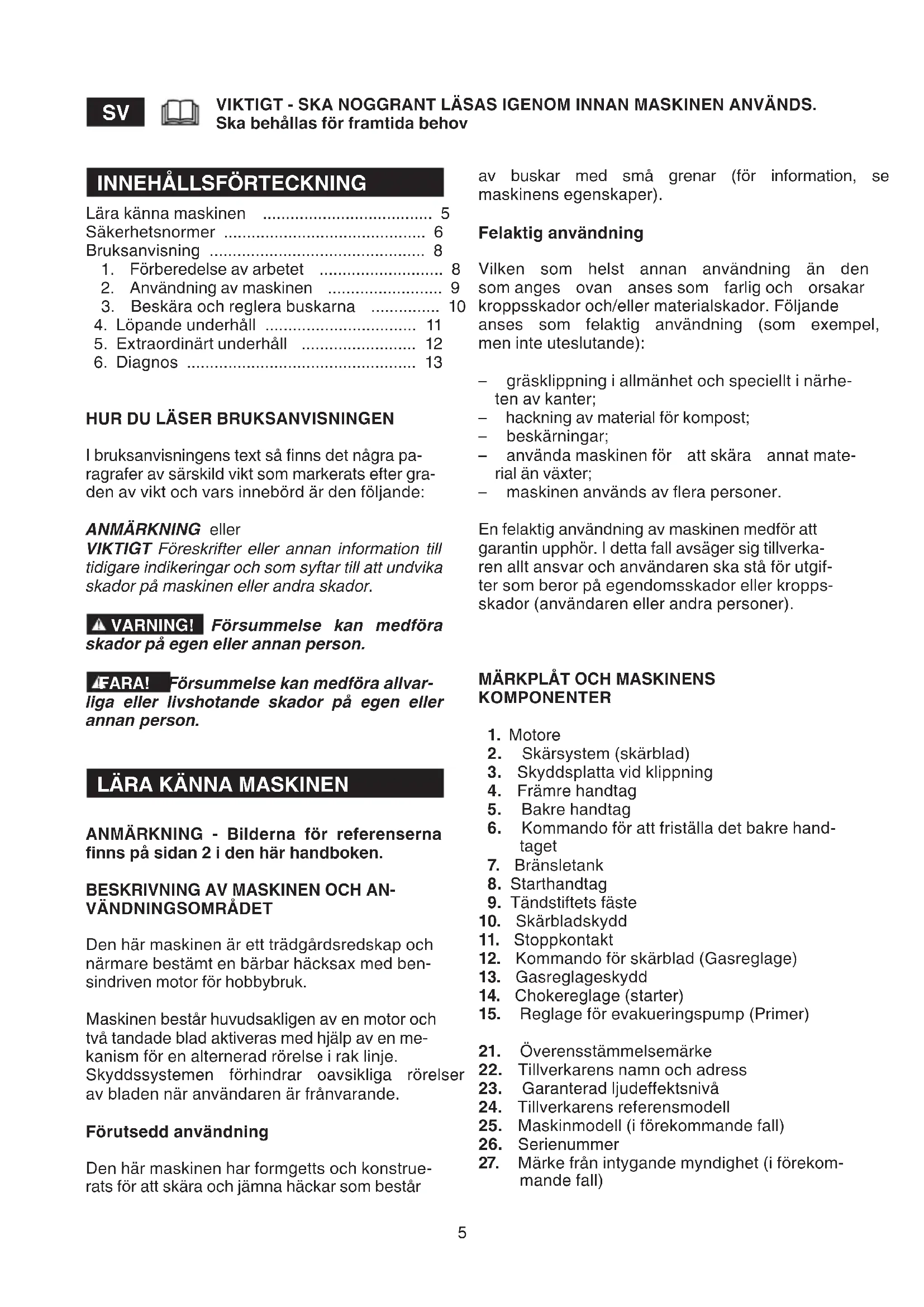

Lära känna maskinen 5

Säkerhetsnormer 6

Bruksanvisning 8

1. Förberedelse av arbetet 8
2. Användning av maskinen 9
3. Beskära och reglera buskarna 10
4. Löpande underhåll 11
5. Extraordinärt underhåll 12
6. Diagnos 13

HUR DU LÄSER BRUKSANVISNINGEN

I bruksanvisningens text så finns det några paragrafer av särskild vikt som markerats efter graden av vikt och vars innebörd är den följande:

ANMÄRKNING eller

VIKTIGT Föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på maskinen eller andra skador.

⚠ WARNING! Försummelse kan medföra skador på egen eller annan person.

FARA! Försummelse kan medföra allvarliga eller livshotande skador på egen eller annan person.

LÄRA KÄNNA MASKINEN

ANMÄRKNING - Bilderna för referenserna finns på sidan 2 i den här handboken.

BESKRIVNING AV MASKINEN OCH ANVÄNDNINGSOMRÅDET

Den här maskinen är ett trädgårdsredskap och närmare bestämt en bärbar häcksax med ben-sindriven motor för hobbybruk.

Maskinen består huvudsakligen av en motor och två tandade blad aktiveras med hjälp av en mekanism för en alternerad rörelse i rak linje. Skyddssystemen förhindrar oavsikliga rörelser av bladen när användaren är frånvarande.

Förutsedd användning

Den här maskinen har formgetts och konstruerats för att skära och jämna häckar som består

av buskar med små grenar (för information, se maskinens egenskaper).

Felaktig användning

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande):

• gräsklippning i allmänhet och speciellt i närheten av kanter;
  – hackning av material för kompost;
• beskärningar;
  – använda maskinen för att skära annat material än växter;
• maskinen används av flera personer.

En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverka- ren allt ansvar och användaren ska stå för utgif- ter som beror på egendomsskador eller kroppsskador (användaren eller andra personer).

MÄRKPLÅT OCH MASKINENS KOMPONENTER

1. Motore
2. Skärsystem (skärblad)
3. Skyddsplatta vid klippning
4. Främre handtag
5. Bakre handtag
6. Kommando för att friställa det bakre hand- taget
7. Bränsletank
8. Starthandtag
9. Tändstiftets fäste
10. Skärbladskydd
11. Stoppkontakt
12. Kommando för skärblad (Gasreglage)
13. Gasreglageskydd
14. Chokereglage (starter)
15. Reglage för evakueringspump (Primer)
16. Överensstämmelsemärke
17. Tillverkarens namn och adress
18. Garanterad ljudeffektsnivå
19. Tillverkarens referensmodell
20. Maskinmodell (i förekommande fall)
21. Serienummer

22. Märke från intygande myndighet (i förekommande fall)

23. Tillverkningsår

24. Artikelnummer
25. Emissionsdatum

Ett exempel på en försäkran om överensstämmelse finns på den näst sista sidan i handboken.

BESKRIVNING AV BESKRIVNINGSSYMBO-LERNA (där de förutsetts)

1. Bränsletank
2. Växel
3. Stopp

SÄKERHETSFÖRESKRIFTER

Din maskin måste användas med försiktighet.

För detta syfte har symboler placerats på maskinen vilka påminner om de huvudsakliga försiktighetsåtgärderna. Symbolerna förklaras nedan. Det rekommenderas även att du noggrant läser igenom säkerhetsföreskrifterna i motsvarande kapitel i denna handbok.

Byt ut skadade eller oläsliga etiketter.

51.VARNING!Fara

1. Läs igenom bruksanvisningen innan du använder maskinen.
2. Risk för bestående hörselskada. Den som dagligen och kontinuerligt använder denna maskin under normala förhållanden kan utsättas för ljudnivåer på 85 dB(A) eller mer. Den som använder maskinen måste därför bära personlig skyddsutrustning Bär alltid skyddsglasögon när du använder maskinen, för att skydda dig mot flygande föremål, och använd alltid hörselskydd, t.ex. en ljudisolerande hjälm, för att undvika hörselskador. Bär alltid skyddshjälm vid arbete i områden där risk för fallande föremål föreligger.
3. Använd skyddskor och skyddshandskar!
4. Fara: Brand! Blandningen är brandfarligt. Spill inte bränsle.
5. Avgasförgiftning kan leda till döden! Under drift avger maskinen giftiga avgaser. Använd inte maskinen i slutna eller ventilerade utrymmen. Avgasförgiftning kan leda till döden.

TEKNISKA SPECIFIKATIONER

[61] Cylindervolym
[62] Effekt
[63] Tändstift
[64] Avständ tändstiftets elektroder
[65] Förhållande bensin: olja

[66] Tank kapacitet
[67] Skärningslängd
[68] Ljudtrycksnivå vid användarens öra
[69] Uppmätt ljudeffektnivå
[70] Garanterad ljudeffektnivå
[71] Tvivel med mått
[72] Vibrationer på handen vid det främre handtaget
[73] Vibrationer på handen vid det bakre hand- taget
[74] Vikt
[75] Bladens kod (par)

SÄKERHETSNORMER ska noggrant följas

A) INSKOLNING

1) DEN HÄR MASKINEN KAN ORSAKA ALLVARLIGA SKADOR OCH SÅR. Läs noggrant igenom instruktionerna för en korrekt användning, förberedelse, underhåll, start och stopp av maskinen. Lär dig att känna igen kontrollkommandona och använd maskinen på lämpligt sätt. Lär dig att snabbt stänga av motorn.
2) Tillåt aldrig att maskinen används av barn eller av personer utan kunskap om instruktionerna. Lokala bestämmelser kan ange en minimiålder för dess användning.
3) Maskinen får endast användas av en person.
4) Använd aldrig maskinen:

• i närheten av personer, speciellt barn, eller djur;
• om användaren är trött eller mår dåligt, eller har tagit medicin, droger, alkohol eller andra ämnen som kan påverka omdömet och uppmärksamheten.
• om användaren inte är i grad att hålla i maskinen med ett stadigt tag med båda händerna och/eller stå stadigt på benen under arbetet.
  5) Kom ihåg att operatören eller användaren ansvarar för oförutsedda olyckor som kan uppstå på andra personer eller deras egendom.

dåligt

B) FÖRBEREDELSER

1) Under arbetet så är det nödvändigt att bära lämplig klädsel som inte hindrar arbetet.
– Bär åtsittande kläder med sågskydd.
- Bär arbetshandskar, skyddsglasögon och skyddsskor med halkfri sula.
- Använd hörselskydd för att skydda hörseln.
- Bär inte sjalar, skjortor, halsband och andra hängande eller vida föremål som kan fastna i maskinen eller föremål och material som finns

på arbetsplatsen.

– Samla ihop långt hår.

2) WARNING: FARA! Bensinen är mycket brandfarlig.

- förvara bränslet i därtill avsedd godkänd behållare;

– rök inte när du hanterar bränslet;

- öppna bensinlocket långsamt så att det trycket gradvis töms ut;

- påfyllning av bränsle får endast ske utomhus med hjälp av en tratt;

- fyll på innan motorn startas; fyll inte på bränsle eller ta bort tanklocket när motorn är i funktion eller är varm;

- sätt inte på motorn om det läcker bensin och för att inte orsaka brandrisk så ta bort maskinen från området där bränslet har spillts och vänta tills bränslet har avdunstat och ben-sinångorna har lösts upp;

- gör noggrant rent alla spår av bensin spillts på maskinen eller marken;

- starta inte maskinen på nytt på den plats där påfyllningen genomförts;

- undvik att spilla bränsle på kläderna, om detta skulle inträffa så byt kläder innan man startar motorn;

- bränsletankens lock skall alltid vara monterat och fastdraget.

3) Byt ut felaktiga eller trasiga ljuddämpare.

4) Utför en allmän kontroll före användning, och kontrollera särskilt:

- gasreglaget och gasreglagespärren skall ha en fri rörelse utan att vara trög och man släpper dem så skall de automatiskt och snabbt gå tillbaka till neutral position;

– gasreglaget skall vara blockerat om man inte trycker på gasreglagespärren;

- motorns stoppkontakt skall lätt flytta sig fr en position till en annan;

- elkablar och särskilt tändstiftets kabel skall delar av motsvarande egenskaper.

var hela för att undvika att det uppstår tor och hatten skall vara korrekt monterat tändstiftet;

- handtag och skydd på maskinen skall h rena och torra och fast fixerade till maskinen;

5) Innan arbetet inleds, se till att alla skydd sitter korrekt monterade.

C) UNDER ANVÄNDNINGEN

1) Starta aldrig motorn i stängda utrymmen där livsfarlig koloxidgas kan ackumuleras.

2) Arbeta endast vid dagsljus eller med en god belysning.

3) Inta en stilla och stabil ställning:

- så länge det är möjligt så undvik att arbeta på våt eller halkig mark eller på en farofylld eller

brant mark som inte garanterar stabilitet för operatören under arbetet;

- undvik att använda stegar och ostabila plattformer;

- spring aldrig utan gå och se upp för alla ojämnheter på marken och om det finns några hinder i vägen.

inre Var alltid medveten om omgivningen och var förberedd på möjliga risker som du kanske inte kan uppmärksamma på grund av maskinens ljudnivå.

med Starta motorn med maskinen fast blockerad mot marken med den fria handen:

- starta motorn åtminstone 3 meter från den plats där man fyllt på med bränsle;

- kontrollera så att det inte finns några obehöriga inom maskinens arbetsområde;

- rikta aldrig ljuddämparen och därmed avgasen mot lättantändligt material.

so5) Fortgå försiktigt nära spänningssatta elka- blar.

6) Ändra inte motorns inställningar och låt inte motorn nå ett alltför högt varvtal.

7) Kontrollera att maskinens varvtal inte hindrar en fri rörelse av skärbladen. Kontrollera att motorn snabbt sjunker mot tomgång efter att ha gasat.

8) Se till att skärbladen inte slår emot främmande föremål och se upp för föremål som kan slungas iväg på grund av skärbladens rörelse.

9) Om skärutrustningen stöter emot ett främmande föremål eller om häcksaxen har ett ovan-

mägt ljud eller vibrerar, släck av motorn och låt ma- skinen stanna upp. Koppla ur tändstiftets kabel och gör så här:

- kontrollera skadorna;

- kontrollera om det finns lösa delar och dra åt n dem;

– byt ut eller reparera de skadade delarna med

skall delar av motsvarande egenskaper.

(1) Stoppa motorn innan du:

- gör rent den eller frigör den vid blockering;

- kontrollerar, utför underhåll eller arbetar på as häcksaxen;

– ställer in skärutrustningens placering;

- lämnar maskinen utan bevakning.

D) UNDERHÅLL OCH FÖRVARING

1) Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin under säkra funktionsförhållanden. Ett regelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.

2) Förvara aldrig maskinen med bensin i tanken i ett rum där bensinångorna kan nå en flamma, en gnista eller en stark värmekälla.

3) Låt motorn kallna innan maskinen ställs un-

dan.

4) För att minska brandrisken ska motorn, utloppet samt ljuddämparen och bensinförvaringsstället vara fria från grenar, löv eller överflödigt fett. Lämna inte behållare med materialet so klippts inomhus.
5) Om tanken måste tömmas, så skall detta gö-ras utomhus och med kall motor.
6) Bär skyddshandskar för alla typer av ingrepp på skärsystemet.
7) Håll skärbladen vassa. Allt arbete gällandeoch smörjolja.

skärbladen är arbeten som kräver en specifik

kompetens samt användning av avsedda verk- tyg. Av säkerhetsskäl så måste detta därme utföras vid en serviceverkstad.

8) För säkerhets skull så använd aldrig maskinen om skärutrustningen eller andra delar är utslitna eller trasiga. Trasiga delar måsta bytas ut, aldrig repareras. Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.
9) Ställ maskinen utom räckhåll för barn.

E) TRANSPORT OCH FÖRFLYTTNING

1) Var gång som maskinen måste granskas, förflyttas eller transporteras måste du:
– stänga av motorn, vänta till bladen stanna. Använd alltid färsk bensin!
aAnvänd alltid färsk bensin!

upp, koppla från tändstiftets hatt och vänta tills maskinen svalnat;

– sätt dit skärbladens skydd;
- håll enbart maskinen i handtagen och rikta skärbladen i motsatt direktion än driftsrikt- A ningen.

2) När man transporterar maskinen med ett for- don, så måste man placera den så att den inte utgör fara för någon och sätta fast den ordentligt så att den inte välter, vilket kan göra att den går sönder och att bränsle rinner ut.

BRUKSANVISNING

ANMÄRKNING - Bilderna som uppges i texten finns på sidan 3 och följande i den här handboken.

1. FÖRBEREDELSE AV ARBETET

1.1 KONTROLL AV MASKINEN

Innan man påbörjar arbetet så måste man:

• Kontrollera att det inte finns några lösa skruvar på maskinen och skärbladen;
• kontrollera att bladen är väl slipade och utan skador

– kontrollera att luftfiltret är rent;
- kontrollera att skydden sitter fast ordentligt och att de är effektiva;
– kontrollera att handtagen sitter fast ordentligt.

1.2 FÖRBEREDELSE AV BRÄNSLEBLANDNING

Denna maskin är utrustad med en tvåtaktsmotor som kräver en bränsleblandning av bensin

VIKTIGT Att använda enbart bensin skadar mo- edrn vilket medför att garantin upphör att gälla.

VIKTIGT Använd endast bränsle och smörjmedel som bibehåller prestationerna och garante-rar att de mekaniska enheterna varar med tiden.

Använd endast blyfri bensin (grön) med minst 90 oktan.

VIKTIGT Grön bensin avger beläggningar i be hållaren om den bevaras där i mer än 2 månader.

Använd endast syntetisk olja av bästa kvalitet, specifik för tvåtaktsmotorer.

Hos er återförsäljare finns olja som är avsedd för denna typ av motor, som är i grad att garantera ett bra skydd.

Användning av dessa oljor gör det möjligt med en blandning på 2 % som består av en del olja var 50:e del bensin.

1.2.3 Förberedelse och bevaring av bränsleblandningen

FARA! Bensinen och bränsleblandningen är flamfarliga!

• Bevara bensinen och bränsleblandningen i en godkänd behållare för bränsle, på en säker plats, långt från värmekällor eller fria flammor.
• Lämna inte behållaren så att barn kan komma åt den.
• Rök inte under förberedelse av blandningen och undvik att andas in bensinångorna.

Vid förberedelse av blandningen:

• Häll cirka hälften av bensinen i en godkänd Dra spaken uppåt för friställning (2).
  behållare.
• Häll på all olja.
  – Fyll på med resten av bensinen.
  – Stäng locket och skaka energiskt.
  godkänd Dra spaken uppåt för friställning (2).
• Vrid på det bakre handtaget (1) till önskad position.

VIKTIGT Bränsleblandning åldras. Förbered inte för mycket bränsleblandning för att undvika beläggningar.

VIKTIGT Ställ behållarna med bränsleblandningen och bensinen åtskilda åt och gör så att de är identifierbara så att de inte förväxlas vid användningstillfället.

VIKTIGT Gör regelbundet rent behållarna bensinen och bränsleblandningen så att eventuella beläggningar avlägsnas.

1.3 PÄFYLLNING AV BRÄNSLE

FARA! Rök inte under påfyllningen och undvik att andas in bensinångorna.

⚠️ VARNING! Öppna varsamt locket på dunken då det kan ha bildats tryck inuti.

Innan man utför påfyllningen:

• Skaka energiskt dunken med blandningen.
• Ställ maskinen plant i en stabil position tanklocket uppåt.
• Gör rent tanklocket och området runtomkring så att man inte smutsar ner under påfyllningen.
• Öppna varsamt tanklocket för att gradvis tömma trycket. Fyll på med hjälp av en tratt och undvik att fylla på tanken ända upp (Fig. 1).

⚠️ VARNING! Tanklocket skall alltid stäng-as och skruvas åt ända in.

WARNING! Gör genast rent alla spår av bränsleblandningen som hamnat på maskinen eller marken och starta inte motorn för-rän bensinångorna har avdunstat.

1.4 REGLERING AV HANDTAGET (Fig. 2)

Det bakre handtaget (1) kan inta 3 olika riktningar jämfört med klippsystemet, för att på ett bekvämare sätt kunna finputsa häcken.

WARNING! Reglering av handtaget skall utföras med avstängd motor.

• Innan maskinen används, se till att spaken för friställning (2) står på lägsta läge och att det bakre handtaget är stabilt.

WARNING! Under arbetet så skall det bakre handtaget alltid vara vertikalt, oberoende av positionen för klippsystemet (3).

2. ANVÄNDNING AV MASKINEN

frå2.1 START AV MASKINEN

WARNING! Start av maskinen skall utföras på åtminstone 3 meters avständ från tankningsstället.

Innan maskinen startas:

• Ställ maskinen i en stabil position på marken.
• Ta bort skärbladskydden.
• Se till att skärbladet inte snuddar marken eller andra föremål.
• Se till att handtaget blockerats i mittpositionen.

2.1.1 Kallstart

med

ANMÄRKNING Med "kallstart" så menas start som utförs åtminstone 5 minuter efter att motorn stoppat eller efter påfyllning av bränsle.

För att starta maskinen (Fig. 3):

1. Tryck på strömbrytaren (1) till position "l".
2. Tryck försiktigt på "primerns" knopp (2) 7-10 gånger ända tills det kommer ut bränsle från avluftningsröret.
3. Vrid chokens (3) kontrollspak till positionen "B".
4. Håll maskinen stadigt på marken med en hand på handtaget för att inte förlora kontrollen under starten.

WARNING! Om maskinen inte hålls med ett fast tag så kan motorns kraft göra att operatören tappar balansen eller att skärbladet slungas mot ett föremål eller mot själva operatören.

1. Dra långsamt ut starthandtaget cirka 10 -15 cm ända tills man känner på ett lätt motständ och dra därefter ytterligare några snabba och kraftigare ryck tills den startar.

VIKTIGT Denna maskin har startsystemet "Easy Start" som gör motorstarten lättare i förhållande till traditionella metoder. Detta system minskar kraften som krävs för att starta. Dra dast så mycket som det behövs för att höra motorn starta. Vajern behövs inte dras med kraftiga ryck eftersom den inte har ett kraftigt motständ under starten.

WARNING! Dra inte ut linan helt och hållet så att den går sönder och låt den inte släpa längs kanten av linhjulet. Släpp sedan handtaget gradvis och undvik att linan åker tillbaka på ett okontrollerat sätt.

1. Släpp gradvis startlinans handtag (4) och undvik att den åker tillbaka på ett okontrollerat sätt.

2. Aktivera kort gasreglagets spak (5) för att automatiskt ställa chokens (3) kontrollspak läget "A".

3. Låt motorn gå minst i 1 minut innan man accederar till maximalt varvtal.

VIKTIGT Om handtaget (4) för startlinan aktiveras upprepade gånger med choken (3) kontrollspak i position "B" så kan motorn få för mycket bränsle och göra att det blir svårt att starta den.

Om motorn försetts med för mycket bränsle, montera bort tändstiftet och dra sakta i startlinans handtag för att avlägsna överflödet av – bränsle, torka därefter av elektroderna på tändstiftet och montera tillbaka det på motorn.

2.1.2 Varmstart

För varmstart (omedelbart efter stopp av motorn) så följ punkterna 1 - 4 - 5 - 6 i förgående procedur.

2.2 REGLERING AV SKÄRENHETENS HASTIGHET (Fig. 4)

Hastigheten för klippsystemet regleras av gasreglaget (1) som finns på det bakre handtag (2).

Aktivering av denna spak är endast möjligt man samtidigt trycker på säkerhetsspaken (3). Rörelse sänds från motorn till skärbladen genom koppling till centrifugalkraft som hindrar att skärbladen rör sig när motorn står på lågvarv.

WARNING! Skärenheten ska inte röra sig med motorn på minimiläget. Om skärenheten rör sig med motorn på minimiläget, kontakta din återförsäljare för en korrekt reglering av

motorn.

En korrekt arbetshastighet uppnås med gasregvalaget (å)ända ned.

VIKTIGT Under de första 68 timmarnas ma- skindrift så undvik att sätta motorn på maximal varvtal.

2.3 STÄNGA AV MASKINEN (Fig. 5)

För att stänga av maskinen:

- Släpp gasreglaget (1) och låt motorn gå på lågvarv under några sekunder.

Tryck brytaren (2) till läget «O».

WARNING! Efter att ha ställt gasreglaget på lågvarv så tar det flera sekunder innan på skärbladen stoppar.

WARNING! Vid ett nödstopp, flytta bryta- ren omedelbart till «O».

3. BESKÄRA OCH REGLERA BUSKARNA

För respekt av andra och för miljön så:

t- Undvik att störa.

• Följ noggrant lokala bestämmelser för bortförskaffande av material som finns kvar efter klippningen.
• Följ lokala bestämmelser noggrant för bortförskaffande av olja, bensin, trasiga delar och andra enheter som kan förstöra miljön.
• Bortskaffandet av emballagen ska göras enligt gällande lokala bestämmelser.

WARNING! Om man utsätts en längre tid för vibrationer så kan man få neurovaskulära skador och störning (kända även som Raynaud fenomen eller vita fingrar) speciellt för de som lider av cirkulationsstörningar. Symptomerna kan gälla händer, handler och fingrar och symptomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändringar eller struktutella ändringar på huden. Dessa effekter kan öka vid låga miljötemperaturer och /eller av ett för hårt grepp om handtaget. Om någon av dessa symptomer skulle uppstå så måsta man minska på användningstiden och rådfråga en läkare.

FARA! Denna maskinens startanordning ger upphov till ett elektromagnetiskt fält av måttlig kraft som är av sådan typ att man inte

kan utesluta möjligheten av störningar hos aktiva eller passiva medicinska utrustningar som har implanterats hos operatören. Detta kan medföra allvarliga risker för operatörens hälsa. Vi rekommenderar därför att bärare av liknande medicinsk utrustning rådfrågar sin läkare eller utrustningens tillverkare innan de använder maskinen.

⚠️ VARNING! Bär lämplig klädsel under arbetet. Er återförsäljare kan ge er information gällande mest lämplig säkerhetsutrustning för att förebygga olyckor och för att garante ra säkerheten under arbetet.

⚠️ VARNING! Vid förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avständ för att inte orsaka fler skador. Vid olyckor som medför kroppsskador, ge omedelbart första hjälpen och kontakta ett sjukhus för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort.

3.1 OLIKA KLIPPSÄTT

⚠️ VARNING! Under klippningen så skall alltid maskinen hållas ordentligt med båda händerna.

⚠️ VARNING! Stäng omedelbart av maskinen om bladen blockeras under arbetet eller fastnar i buskarnas grenar.

Det är alltid att föredra att först klippa häckens två vertikala sidor och sedan högst uppe.

Ställ in handtaget i funktion till typen av skåning (se 1.4).

3.1.1 Vertikal skärning (Fig. 6)

Klippningen skall alltid utföras med en bågrörelse nedifrån och upp genom att hålla skärbladet så längt ifrån kroppen som möjligt.

3.1.2 Gräsklippning (Fig. 7)

De bästa resultaten uppnås med skärbladet lätt lutat (5° - 10°) mot klippriktningen, med en båg- rörelse och genom att långsamt och konstant gå framåt och speciellt vid väldigt täta häckar.

3.2 EFTER AVSLUTAT ARBETE

När arbetet avslutats:

– Stäng av maskinen enligt anvisningarna ovan

(Kap. 2.3).

- Vänta tills skärbladen stoppat och montera dit skyddet.

Ett korrekt underhåll är fundamentalt för att kunna bibehålla maskinens effektivitet och säkerhet under användningen.

WARNING! Vid underhållsarbete:

• ta bort tändhatten.
• Vänta tills motorn har svalnat ordentligt.
• Använd skyddshandskar vid arbeten som gäller skärbladen.
• Håll skydden monterade på skärbladen utom vid arbeten på själva skärbladen.
• Häll inte ut olja, bensin eller annat miljöförstörande material.

4.1 FÖRVARING

När arbetet avslutats, gör noggrant rent maskinen från damm och skräp och se till att det inte finns skadade delar. Byt ut felaktiga delar och smörja bladen för att förhindra rost.

Maskinen skall förvaras på en torr plats, skyddad från häftiga väderleksombyten, med skärbladskydden korrekt monterade.

4.2 RENGÖRING AV MOTORN OCH LJUDDÄMPAREN

För att minska risken för brand så gör ofta rent vingarna på cylindern med tryckluft och ta bort grenar, löv och annat skräp från ljuddämparen.

4.3 RENGÖRING AV LUFTFILTRET

VIKTIGT Rengöring av luftfiltret är betydelsefullt för en bra funktion och varaktighet av maskinen.

Rengöringen skall utföras var 8-10:e arbets-timma.

För att göra rent filtret (Fig. 8):

• Så skruva loss vredet (1) ta bort locket (2) och den filtrerande enheten (3).
  – Rengör filterelementet (3) med tvål och vatten. Använd inte bensin eller andra lösningsmedel.
  – Låt filtret lufttorka.
• Montera tillbaka den filtrerande enheten (3) locket (2) och dra ordentligt åt vredet (1).

4.4 KONTROLL AV TÄNDSTIFTET

Man skall regelbundet ta bort tändstiftet och göra rent det genom att ta bort beläggningar med en metallborste (Fig. 9).

Kontrollera och återställ ett korrekt avständ mellan elektroderna (Fig. 9).

Montera tillbaka tändstiftet och skruva åt ända in med nyckeln som medföljer.

Tändstiftet skall bytas ut mot ett med sammæprestationer skall uppnås under användningen egenskaper om det skulle finnas brända eleb och som avger minimalt med giftig avgas i enligtroder eller förstörd isolering och i vilket fall som het med gällande standarder.

4.5 SMÖRJNING AV VÄXEL (Fig. 10)

Var 20:e arbetstimme så smörj på med ett speciellt fett av molybdendisulfider; genom att injicera det i smörjnippeln (1).

VIKTIGT Om maskinen inte skall användas på minst 2-3 månader så måste man vidta vissa åtgärder för att undvika svårigheter vid återupptagandet av arbetet eller så att det inte uppstår permanenta skador på motorn.

Innan man ställer undan maskinen:

– Töm bränsletanken.
- Starta motorn och håll den i drift på tomgång ända tills den stannar så att allt bränsle som finns kvar i bränsletanken konsumeras.
– Låt motorn svalna innan den ställs undan.

När man på nytt tar maskinen i funktion ska ma- skinen förberedas enligt indikationerna i kapitel "1. Förberedelse av arbetet".

5. EXTRAORDINÄRT UNDERHÅLL

De här ingreppen ska endast utföras av din återförsäljare.

Ingrepp som utförs vid en olämplig struktur eller av ej kvalificerade personer medför att all slags garanti upphör att gälla.

5.1 JUSTERING AV TOMGÅNG

WARNING! Om skärinsatsen rör sig med motorn på minimiläget, kontakta din återförsäljare för en korrekt reglering av motorn.

5.2 FÖRGASARFILTER

Inuti tanken så finns ett filter som hindrar att smuts kommer in i motorn.

En gång om året så är det lämpligt att byta ut fil- tret hos er återförsäljare.

5.3 REGLERING AV FÖRGASAREN

Förgasarna regleras i fabriken så att maximala prestationer skall uppnås under användningen och som avger minimalt med giftig avgas i enlig- het med gällande standarder.

Vid dåliga prestanda så kontrollera först och främst så att skärbladen inte är blockerade till viss del eller att de inte är deformerade, därefter så vänd er till återförsäljaren för en kontroll av förgasaren och motorn.

5.4 UNDERHÅLL AV BLADEN

WARNING! Kontrollera regelbundet att bladen inte är vikta eller skadade och att skruvarna dragits åt riktigt.

5.4.1 Reglering av bladen

Skärbladen utsätts för förslitning som visar sig då de börjar klippa dåligt på grund av ett överdrivet spelrum.

WARNING! Regleringen av bladen är en arbetsuppgift som kan orsaka skador på själva bladet och maskinen eller kroppsskador eller olyckor om den inte utförs riktigt. Därför ska den alltid utföras av din återförsäljare.

Slipning av skärbladen är nödvändigt när klippningen inte längre är tillfredsställande och när grenar fastnar ofta.

WARNING! Ett skärblad med utslitet blad skall aldrig slipas utan bytas ut.

VIKTIGT Det är alltid nödvändigt att slipningen utförs hos er återförsäljare som har rätt utrustning och nödvändig kompetens.

5.4.3 Byte av bladen

VIKTIGT Bytet av bladen ska alltid utföras av din återförsäljare.

På denna maskin förutses en användning av

blad med koden som anges i tabellen på sidan 2.

På grund av produktens utveckling kan de ovannämnda bladen ersättas med andra som har liknande egenskaper ifråga om utbytbarhet funktionssäkerhet.

1. DIAGNOS

Felsökning ...
Orsak Åtgård
1. Maskinen startar inte eller stannar upp
Fel startprocedur Följ instruktionerna (se kap. 2)
Tändstiftet är smutsigt eller så är avståndet mellan elektroderna felaktigt	Kontrollera tändstiftet (se kap. 4)
Tilltäppt luftfilter Gör rent och/eller byt ut filtret (se kap. 4)
Problem med förgasaren Kontakta er återförsäljare
2. Maskinen startar men med låg effekt
Tilltäppt luftfilter Gör rent och/eller byt ut filtret (se kap. 4)
Problem med förgasaren Kontakta er återförsäljare
3. Maskinen fungerar oregelbundet eller har ingen effekt under belastning
Tändstiftet är smutsigt eller så är avståndet mellan elektroderna felaktigt	Kontrollera tändstiftet (se kap. 4)
Problem med förgasaren Kontakta er återförsäljare
4. Maskinen har en onormal rökbildning
Felaktig komposition av blandningen	Förbered blandningen enligt instruktionerna (se kap. 1)
Problem med förgasaren Kontakta er återförsäljare
5. Bladen värms upp och skapar rök
Överhettning pga dålig reglering	Kontakta er återförsäljare
6. Bladen rör sig med motorn på tomgång
Fel reglering av förgasaren	Kontakta er återförsäljare

INDICE

Makineyi öğrenmek 5
