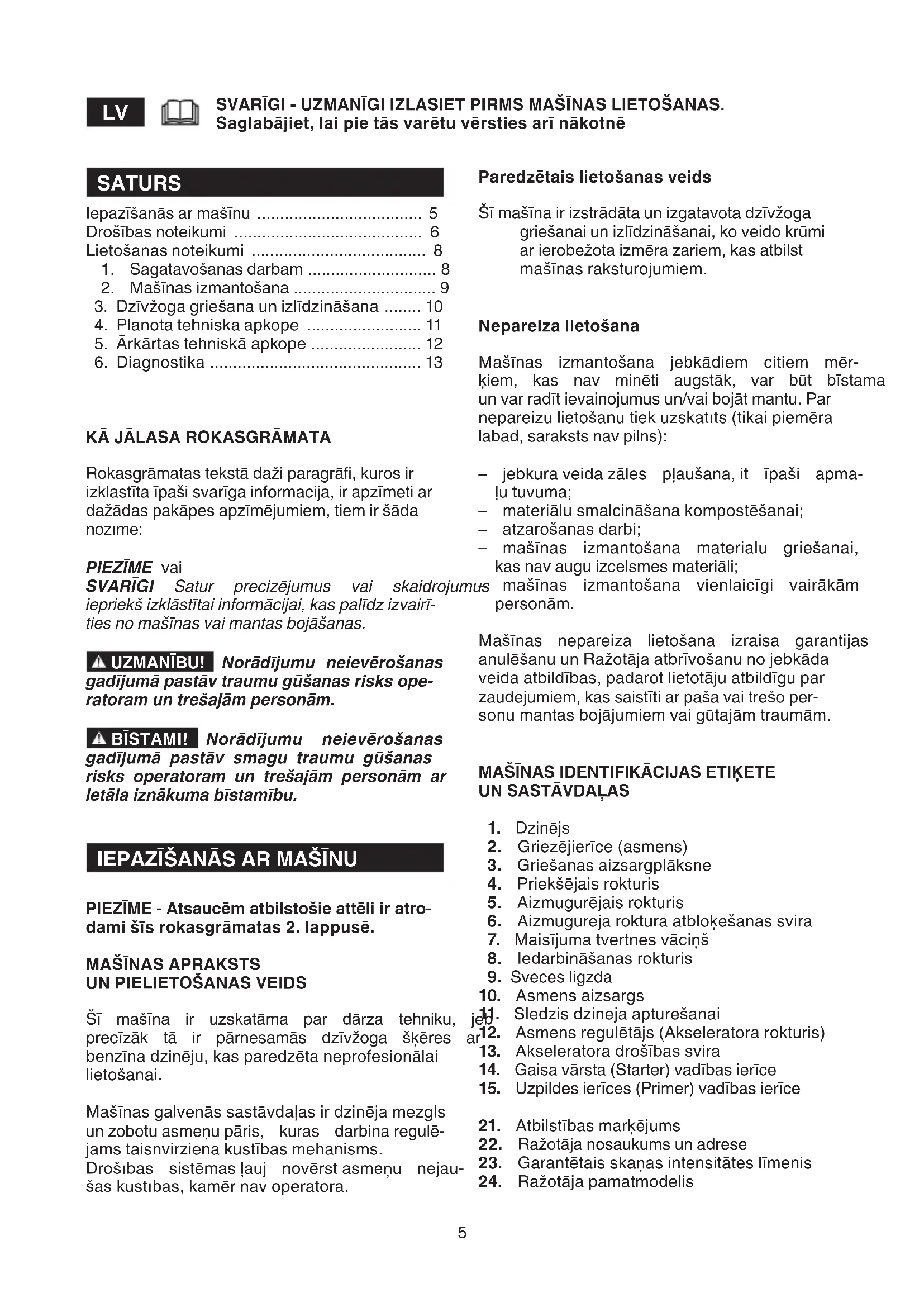

LIETOŠANAS INSTRUKCIJA SHT 660 K STIGA

3. Dzīvžoga griešana un izlīdzināšana ........ 10

Rokasgrāmatas tekstā daži paragrā, kuros ir  izklāstīta īpaši svarīga informācija, ir apzīmēti ar  dažādas pakāpes apzīmējumiem, tiem ir šāda  nozīme: PIEZĪME vai SVARĪGI  Satur  precizējumus  vai  skaidrojumus  iepriekš izklāstītai informācijai, kas palīdz izvairī- ties no mašīnas vai mantas bojāšanas. UZMANĪBU! Norādījumu neievērošanas gadījumā pastāv traumu gūšanas risks ope- ratoram un trešajām personām. BĪSTAMI! Norādījumu neievērošanas gadījumā pastāv smagu traumu gūšanas risks operatoram un trešajām personām ar letāla iznākuma bīstamību.

IEPAZĪŠANĀS AR MAŠĪNU

PIEZĪME - Atsaucēm atbilstošie attēli ir atro- dami šīs rokasgrāmatas 2. lappusē.

Šī  mašīna  ir  uzskatāma  par  dārza  tehniku,  jeb  precīzāk  tā  ir  pārnesamās  dzīvžoga  šķēres  ar  benzīna dzinēju, kas paredzēta neprofesionālai  lietošanai. Mašīnas galvenās sastāvdaļas ir dzinēja mezgls  un zobotu asmeņu pāris,  kuras  darbina regulē- jams taisnvirziena kustības mehānisms.  Drošības  sistēmas ļauj  novērst asmeņu  nejau- šas kustības, kamēr nav operatora.

SVARĪGI - UZMANĪGI IZLASIET PIRMS MAŠĪNAS LIETOŠANAS. Saglabājiet, lai pie tās varētu vērsties arī nākotnē Paredzētais lietošanas veids Šī mašīna ir izstrādāta un izgatavota dzīvžoga  griešanai un izlīdzināšanai, ko veido krūmi  ar ierobežota izmēra zariem, kas atbilst  mašīnas raksturojumiem.  Nepareiza lietošana Mašīnas  izmantošana  jebkādiem  citiem  mēr- ķiem,  kas  nav  minēti  augstāk,  var  būt  bīstama  un var radīt ievainojumus un/vai bojāt mantu. Par  nepareizu lietošanu tiek uzskatīts (tikai piemēra  labad, saraksts nav pilns): –   jebkura veida zāles  pļaušana, it  īpaši  apma- ļu tuvumā; –   materiālu smalcināšana kompostēšanai; –   atzarošanas darbi; –   mašīnas  izmantošana  materiālu  griešanai,  kas nav augu izcelsmes materiāli; –   mašīnas  izmantošana  vienlaicīgi  vairākām  personām. Mašīnas  nepareiza  lietošana  izraisa  garantijas  anulēšanu un Ražotāja atbrīvošanu no jebkāda  veida atbildības, padarot lietotāju atbildīgu par  zaudējumiem, kas saistīti ar paša vai trešo per- sonu mantas bojājumiem vai gūtajām traumām.

1.  Dzinējs 2.  Griezējierīce (asmens) 3.  Griešanas aizsargplāksne 4.  Priekšējais rokturis 5.  Aizmugurējais rokturis 6.  Aizmugurējā roktura atbloķēšanas svira 7.  Maisījuma tvertnes vāciņš 8.  Iedarbināšanas rokturis

10.  Asmens aizsargs  11.  Slēdzis dzinēja apturēšanai 12.  Asmens regulētājs (Akseleratora rokturis) 13.  Akseleratora drošības svira 14.  Gaisa vārsta (Starter) vadības ierīce 15.  Uzpildes ierīces (Primer) vadības ierīce 21.  Atbilstības marķējums 22.  Ražotāja nosaukums un adrese 23.  Garantētais skaņas intensitātes līmenis 24.  Ražotāja pamatmodelis6 25.  Mašīnas modelis (ja ir) 26.  Sērijas numurs 27.  Serticēšanas iestādes zīme (ja ir) 28.  Ražošanas gads 29.  Artikula kods 30.  Izmešu daudzums Atbilstības deklarācijas piemērs ir atrodams  rokasgrāmatas priekšpēdējā lappusē.

PASKAIDROJOŠO SIMBOLU APRAKSTS

(ja tie ir paredzēti) 41.  Maisījuma tvertne

Jūsu mašīna ir jāizmanto uzmanīgi. Ar šo nolū- ku  uz  mašīnas  ir  izvietotas  piktogrammas,  kas  atgādina par galvenajiem piesardzības pasāku- miem lietošanas laikā. To nozīme ir izskaidrota  tālāk tekstā. Turklāt iesakām jums uzmanīgi izla- sīt drošības noteikumus, kas izklāstīti šīs rokas- grāmatas atbilstošajā sadaļā. Nomainiet bojātas vai nesalasāmas plāksnītes. 51.   UZMANĪBU! Bīstamība 52.   Pirms šīs mašīnas izmantošanas izlasiet ro- kasgrāmatu. 53.   Pastāv  dzirdes  neatgriezeniskas  zaudēša- nas bīstamība.  Brīdinām  šīs ierīces  opera- toru,  ka  nepārtraukti  ikdienā  izmantojot  to  normālos  apstākļos  viņš  var  būt  pakļauts  trokšņa  iedarbībai,  kura  līmenis  ir  vienāds  vai  ir  lielāks  par:  85  dB  (A).  Ir  obligāti  jā- izmanto  individuālie  aizsardzības  līdzekļi.  Ierīces lietošanas laikā vienmēr izmantojiet  aizsargbrilles (jo pastāv lidojošu priekšme- tu risks) un dzirdes aizsarglīdzekļus, tādus  kā prettrokšņa ķiveres (jo pastāv dzirdes or- gānu bojājumu risks). Gadījumos, ja pastāv  krītošu  priekšmetu  bīstamība,  izmantojiet  aizsargķiveri. 54.   Izmantojiet  aizsargapavus  un  cim- dus! 55.   Pastāv ugunsgrēka bīstamība! Maisījums ir  uzliesmojošs. Neizlejiet degvielu. 56.   Nāvīgs  intoksikācijas  risks!  Darbības  lai- kā  dzinējā  veidojas  kaitīga  izplūdes  gāze.  Neizmantojiet ierīci slēgtās telpās un telpās  ar nepietiekamu vēdināšanu. Nāvīgs intok- sikācijas risks. TEHNISKIE DATI [61]  Cilindru tilpums [62] Jauda [63] Svece [64]  Attālums starp sveces elektrodiem [65]  Benzīna : eļļas attiecība [66]  Tvertnes tilpums [67]  Griešanas garums [68]  Skaņas spiediena līmenis pie operatora  auss [69]  Izmērītais skaņas intensitātes līmenis [70]  Garantētais skaņas intensitātes līmenis [71]  Mērījumu kļūda [72]  No priekšējā roktura rokai nododamā  vibrācija [73]  No aizmugurējā roktura rokai nododamā  vibrācija [74] Masa [75]  Asmeņu kods (pāris)

1)  ŠĪ MAŠĪNA VAR RADĪT SMAGAS TRAUMAS  UN BOJĀJUMUS.  Uzmanīgi izlasiet  ierīces  pa- reizas lietošanas, sagatavošanas, tehniskās ap- kopes,  ieslēgšanas  un  ieslēgšanas  norādīju- mus. Iepazīstieties ar mašīnas vadības ierīcēm  un  ar  to  pareizu  izmantošanu.  Iemācieties  ātri  apturēt dzinēju. 2)  Nekādā gadījumā nepieļaujiet, lai mašīnu lie- totu  bērni  vai  cilvēki,  kuri  nav nepieciešamā  lī- menī  iepazinušies  ar  instrukciju.  Vietējā  likum- došanā  var  būt  noteikts  minimālais  mašīnas  operatora vecums. 3)  Mašīnu  nedrīkst  lietot  vairāk  kā  viena  per- sona. 4)  Nekad nelietojiet ierīci šādos gadījumos: –   ja tuvumā atrodas cilvēki, it sevišķi bērni, vai  dzīvnieki; –   ja mašīnas operators ir noguris vai slikti jūtas,  kā arī ja viņš ir lietojis medikamentus, narkoti- kas,  alkoholu  vai  vielas,  kuras  pasliktina  ref- leksus un uzmanību; –   ja lietotājs nespēj stingri turēt mašīnu ar abām  rokām  un/vai  darba  laikā  saglabāt  līdzsvaru,  stabili stāvot uz kājām. 5)  Atcerieties, ka operators vai  lietotājs ir  atbil- dīgs  par  negadījumiem  un  nejaušiem  mantas  bojājumiem, kuros ir iesaistītas trešās personas  vai to manta.7

B) SAGATAVOŠANĀS DARBI

1)  Darba  laikā  ir  jāizmanto  atbilstošs  apģērbs,  kas neierobežo lietotāja kustības.  –   Valkājiet  pieguļošus  aizsargapģērbus,  kuri  ir  aprīkoti ar pretgriešanas aizsardzību. –   Izmantojiet  cimdus,  aizsargbrilles  un  zāba- kus ar pretgriešanas aizsardzību un  ar neslī- došu zoli.  –   Dzirdes  aizsardzībai  izmantojiet  prettrokšņa  austiņas. –   Nevalkājiet šalles, halātus, kaklarotas, brīvus  apģērbus  un  apģērbus  ar  karājošām  daļām,  kas var iestrēgt mašīnā vai darba vietā esoša- jos priekšmetos. –   Ja  jums  ir  gari  mati,  tad  atbilstošā  veidā  sa- vāciet tos. 2)  UZMANĪBU:  BĪSTAMI!  Benzīns  ir  ārkārtīgi  viegli uzliesmojoša viela. –   uzglabājiet degvielu atbilstošajās kannās, ku- ras ir apstiprinātas šādai lietošanai; –   nesmēķējiet, pārvietojot un veicot citas darbī- bas ar degvielu; –   lēni  atveriet  tvertnes  vāciņu,  ļaujot  iekšējam  spiedienam pakāpeniski samazināties; –   uzpildiet degvielu tikai ārpus telpas, izmanto- jot piltuvi; –   uzpildīšanu  veiciet  pirms  dzinēja  iedarbinā- šanas; nelejiet iekšā degvielu un nenoņemiet  tvertnes  vāciņu,  kamēr  dzinējs  darbojas  vai  ir karsts; –   ja notiek benzīna noplūde,  neiedarbiniet  dzi- nēju, bet gan attāliniet ierīci no vietas, kur iz- lijusi degviela, raugieties, lai nerastos aizdeg- šanās iespēja, kamēr degviela nav iztvaikojusi  un benzīna tvaiki nav izklīduši; –   nekavējoties noslauciet visu uz mašīnu un uz  zemi izlijušo benzīnu; –   neiedarbiniet mašīnu degvielas uzpildes vietā; –   izvairieties no degvielas nokļūšanas uz apģēr- ba;  ja  tā  tomēr  nokļuvusi  uz  apģērba,  pirms  dzinēja iedarbināšanas pārģērbieties; –   vienmēr  uzstādiet  atpakaļ  un  labi  aizgrieziet  benzīna  tvertnes  un  glabāšanas  kannas  vā- ciņus. 3)  Nomainiet  darbnederīgus  vai  bojātus  trokš- ņa slāpētājus. 4)  Pirms  lietošanas  veiciet  vispārējo  mašīnas  pārbaudi,  īpašu  uzmanību  pievērsiet  šādiem  punktiem: –   akseleratora svirai un drošības svirai ir jākus- tas  brīvi  un bez  pārmērīga  spēka pielietoša- nas, pēc atlaišanas tām automātiski un ātri jā- atgriežas neitrālajā stāvoklī; –   ja nav nospiesta drošības svira, tad akselera- tora svirai jāpaliek bloķētai; –   dzinēja apturēšanas slēdzim ir viegli jāpārvie- tojas starp stāvokļiem; –   lai novērstu dzirksteļu rašanos, elektrības va- di,  it  īpaši  sveces  kabelis,  nedrīkst  būt  bojā- ti,  vada  uzgalim  jābūt  pareizi  uzstādītam  uz  sveces; –   mašīnas rokturiem un aizsargierīcēm jābūt tī- riem,  sausiem  un  stingri  piestiprinātiem  pie  mašīnas; –   asmeņi nekādā gadījumā nedrīkst būt bojāti. 5)  Pirms  darba  uzsākšanas  pārliecinieties,  ka  visas aizsargierīces ir pareizi uzstādītas.

C) IZMANTOŠANAS LAIKĀ

1)  Nedarbiniet dzinēju slēgtās telpās, kurās var  sakrāties bīstama tvana gāze. 2)  Strādājiet  tikai  dienas  gaismā  vai  ar  labu  mākslīgo apgaismojumu.  3)  Jūsu stājai jābūt drošai un stabilai: –   ja tas ir iespējams, cenšaties nestrādāt uz mit- ras vai slidenas virsmas, kā arī uz pārāk nelī- dzenas  vai  slīpas virsmas, kura nenodrošina  operatora stabilitāti darba laikā; –   izvairieties  no  nestabilu  kāpņu  vai  platformu  izmantošanas; –   nekad neskrieniet, bet gan ejiet un pievērsiet  uzmanību virsmas nelīdzenumiem un iespēja- mu šķēršļu klātbūtnei. –   Vienmēr sekojiet līdzi tam, kas notiek jums ap- kārt un esiet gatavi iespējamiem riskiem, ku- rus jūs varat nepamanīt mašīnas trokšņa dēļ. 4)  Dzinēja  iedarbināšanas  laikā  ierīce  ir  stingri  jānobloķē uz zemes, vienai rokai jābūt brīvai:  –   iedarbiniet  dzinēju  vismaz  3  metru  attālumā  no degvielas uzpildes vietas; –   pārliecinieties,  ka  mašīnas  darbības  rādiusā  nav citu cilvēku; –   nevirziet trokšņa slāpētāju un, tātad, izplūdes  gāzi, uzliesmojošo vielu un materiālu pusē. 5)  Esiet  uzmanīgs,  atrodoties  zem  sprieguma  esošo elektrības kabeļu tuvumā. 6)  Nemainiet  dzinēja  iestatījumus  un  neļaujiet  tam darboties paaugstinātu apgriezienu režīmā. 7)  Pārbaudiet,  vai  ierīces  minimālo  apgriezie- nu  režīmā  asmeni  nekustas,  un  vai  pēc  paātri- nāšanas dzinējs ātri atgriežas minimālo apgrie- zienu režīmā. 8)  Esiet uzmanīgi, lai asmens spēcīgi neuzdur- tos svešķermenim, kā arī uzmanieties no izlido- jošiem  priekšmetiem,  kuri  var  rasties  asmeņu  kustības dēļ. 9)  Ja griezējierīce saduras ar kādu priekšmetu  vai dzīvžoga šķērēs rodas neparasts troksnis vai  vibrācijas,  izslēdziet  dzinēju  un  uzgaidiet,  kad  mašīnas apstāsies.  Atvienojiet  vadu  no  sveces  un veiciet šādas darbības: –   pārbaudiet bojājumus; –   pārbaudiet, vai ir izļodzījušas detaļas un pie- velciet tās; –   nomainiet vai salabojiet bojātas daļas, izman-8 tojot daļas ar ekvivalentiem raksturojumiem. 10)  Apturiet dzinēju pirms: –   tīrīšanas vai iestrēgušas ierīces atbrīvošanas;  –   dzīvžoga  šķēru  pārbaudes,  tehniskās  apko- pes vai citu darbu veikšanas;  –   griezējierīces pozīcijas regulēšanas; –   mašīnas atstāšanas bez uzraudzības.

D) TEHNISKĀ APKOPE UN UZGLABĀŠANA

1)  Sekojiet tam, lai visi uzgriežņi un skrūves būtu  pievilkti, lai pārliecinātos, ka mašīna visu laiku ir  drošā darbības stāvoklī. Regulāra tehniskā ap- kope ir ļoti svarīga drošībai un darbības rakstu- rojumu saglabāšanai. 2)  Neuzpildiet  mašīnas  tvertni  ar  benzīnu  tā- dā vietā, kur benzīna tvaiki var sasniegt liesmu,  dzirksteli vai spēcīgu siltuma avotu. 3)  Ļaujiet dzinējam atdzist, pirms novietojat ma- šīnu jebkādā telpā. 4)  Lai  samazinātu  ugunsgrēka  risku,  sekojiet  tam, lai uz dzinēja, uz izplūdes trokšņa slāpētāja  un benzīna uzglabāšanas vietā nebūtu zaru, la- pu un smēres  atlieku; neatstājiet telpā  tvertnes  ar griešanas atkritumiem. 5)  Ja jāiztukšo tvertne, dariet to ārpus telpām un  ar atdzisušu dzinēju. 6)  Veicot jebkādas darbības ar griezējierīci, uz- velciet darba cimdus. 7)  Sekojiet  tam,  vai  asmeņi  ir  uzasināti.  Visas  ar asmeni veicamas darbības ir operācijas, ku- ru  veikšanai  ir  nepieciešamas  īpašas  iemaņas  un atbilstošs  aprīkojums; tādējādi, drošības la- bad tās vienmēr ir jāveic specializētajos centros. 8)  Drošības apsvērumu dēļ nelietojiet mašīnu, ja  griezējierīce vai citas detaļas ir nodilušas vai bo- jātas. Bojātas daļas ir jānomaina, tās nekādā ga- dījumā nedrīkst labot. Izmantojiet tikai oriģinālas  rezerves  daļas.  Neatbilstošas  kvalitātes  daļas  var sabojāt mašīnu un apdraudēt jūsu drošību. 9)  Glabājiet mašīnu bērniem nepieejamā vietā!

1)  Katru reizi, kad mašīna ir jāpārbauda, jāpār- vieto vai jātransportē, jārīkojas šādi: –   izslēdziet  dzinēju, uzgaidiet, kad  asmeņi  ap- stājas,  atvienojiet  sveces  vada  uzgali  un  uz- gaidiet, kamēr mašīnas atdzisīs; –   uzstādiet asmeņu aizsargu; –   satveriet  ierīci  vienīgi  aiz  rokturiem  un  novir- ziet asmeņus pretēji pārvietošanas virzienam. 2)  Pārvietojot mašīnu uz transportlīdzekļa, tā ir  jānovieto tā, lai tā nevienam neradītu bīstamību,  un stingri jāpiestiprina, lai izvairītos no mašīnas  apgāšanās, kas to var sabojāt vai izraisīt degvie- las izliešanu.

LIETOŠANAS NOTEIKUMI

PIEZĪME - Tekstā minētie attēli ir atrodami 3 lappusēs pēc šīs rokasgrāmatas.

Pirms darba sākšanas ir jāveic šādas darbības: –   Pārbaudīt, ka uz ierīces un asmens nav slikti  pievilku skrūvju; –   pārbaudīt,  vai asmeņi  ir uzasināti  un uz tiem  nav bojājumu pazīmju; –   pārbaudīt, vai gaisa ltrs ir tīrs; –   pārbaudīt, ka aizsargierīces ir labi nostiprinā- tas un efektīvi darbojas; –   pārbaudīt vai rokturi ir labi piestiprināti.

1.2 MAISĪJUMA SAGATAVOŠANA

Šī mašīna ir aprīkota ar divtaktu dzinēju, tātad tā  ir jāizmanto ar benzīna un eļļas maisījumu. SVARĪGI Izmantojot mašīnu tikai ar benzīnu tiek  bojāts dzinējs un tas noved pie garantijas spēka  zaudēšanas. SVARĪGI Izmantojiet tikai kvalitatīvu degvielu un  smērvielas,  lai  saglabātu  darbības  raksturoju- mus  un  garantētu  mehānisko  daļu  ilgu  kalpoša- nas laiku.

1.2.1 Benzīna raksturojumi

Izmantojiet tikai svinu nesaturošu benzīnu (eko- loģiski  tīrs  benzīns),  kura  oktānskaitlis  nav  ze- māks par 90. SVARĪGI Svinu  nesaturošam  benzīnam  ir  tiek- sme veidot nogulsnes kannā, ja to glabā ilgāk par  2 mēnešiem. Vienmēr izmantojiet svaigu benzīnu!

1.2.2 Eļļas raksturojumi

Izmantojiet tikai augstas kvalitātes sintētisko eļ- ļu, kura ir paredzēta divtaktu dzinējiem. Pie vietējā izplatītāja jūs varat iegādāties eļļas,  kuras ir paredzētas šī tipa dzinējam un nodroši-9 na tā labāku aizsardzību. Šo eļļu izmantošana ļauj izveidot 2% maisījumu,  kas sastāv no 1 eļļas daļas uz katrām 50 benzī- na daļām.

1.2.3 Maisījuma sagatavošana

un uzglabāšana BĪSTAMI! Benzīns un maisījums ir uz- liesmojošas vielas! – Uzglabājiet benzīnu un maisījumu degvie- lai paredzētajās kannās drošās vietās, ku- ras atrodas tālu no siltuma avotiem un at- klātas liesmas. – Neatstājiet kannas bērniem pieejamās vietās. – Nesmēķējiet maisījuma sagatavošanas laikā un izvairieties no benzīna tvaiku ie- elpošanas. Lai sagatavotu maisījumu: –   Ielejiet  piemērotajā kannā apmēram  benzīna  apjoma pusi. –   Pievienojiet visu eļļu. –   Ielejiet benzīna atlikušo daļu. –   Aizveriet vāciņu un enerģiski sakratiet kannu. SVARĪGI Maisījums  ir  pakļauts  novecošanai.  Negatavojiet pārāk lielu maisījuma daudzumu, lai  izvairītos no nogulšņu veidošanās.. SVARĪGI Maisījuma  un  benzīna  kannām  jābūt  atšķirīgām  un  attiecīgi  marķētām,  lai  nesajauktu  tās lietošanas laikā. SVARĪGI Periodiski  tīriet  benzīna  un  maisījuma  kannas, lai novāktu iespējamas nogulsnes.

1.3 DEGVIELAS UZPILDE

BĪSTAMI! Nesmēķējiet uzpildīšanas lai- kā un izvairieties no benzīna tvaiku ieelpo- šanas. UZMANĪBU! Uzmanīgi atveriet kannas vāciņu, jo tās iekšpusē varēja rasties spie- diens. Pirms uzpildīšanas: –   Enerģiski sakratiet maisījuma kannu. –   Novietojiet mašīnu uz horizontālas virsmas, lai  tā  būtu stabilā stāvoklī  un lai  tvertnes  vāciņš  atrastos augšpusē. –   Notīriet  tvertnes  vāciņu  un  zonu  apkārt  tam,  lai  izvairītos  no  netīrumu  nokļūšanas  tvertnē  uzpildes laikā. –   Uzmanīgi atveriet tvertnes vāciņu, lai pakāpe- niski samazinātu spiedienu. Uzpildes laikā iz- mantojiet piltuvi, neuzpildiet degvielu līdz ma- lai (1. att.). UZMANĪBU! Vienmēr aizveriet tvertnes vāciņu, piegriežot to līdz galam. UZMANĪBU! Nekavējoties noslauciet vi- su uz mašīnu un uz zemi izlijušo benzīnu un neiedarbiniet dzinēju, kamēr benzīna tvaiki nav izklīduši.

(2. att.) Aizmugurējo rokturi (1) var izvietot 3 dažādās po- zīcijās attiecībā pret griezējierīci, lai būtu ērtāk  izlīdzināt dzīvžogu. UZMANĪBU! Roktura regulēšanas laikā dzinējam jābūt izslēgtam. –   Velciet atbloķēšanas sviru (2) uz augšu. –   Pagrieziet  aizmugurējo  rokturi  (1)  vēlamajā  stāvoklī. –   Pirms  mašīnas  izmantošanas  pārliecinieties,  ka  atbloķēšanas  svira  (2)  ir  pilnīgi  nolaista,  un  ka  aizmugurējais  rokturis  atrodas  stabilā  pozīcijā. UZMANĪBU! Darba laikā aizmugurējam rokturim visu laiku jāatrodas vertikālā pozīci- jā neatkarīgi no griezējierīces izvietojuma (3).

UZMANĪBU! Mašīna ir jāiedarbina vis- maz 3 metru attālumā no degvielas uzpildī- šanas vietas. Pirms mašīnas iedarbināšanas: –   Novietojiet mašīnu stabilā pozīcijā uz zemes. –   Noņemiet asmens aizsargierīci. –   Pārliecinieties, ka asmens nepieskaras zemei  un citiem priekšmetiem. –   Pārliecinieties, ka rokturis ir nobloķēts centrā- lajā pozīcijā.

2.1.1 Auksta dzinēja iedarbināšana10

PIEZĪME Par  “auksto”  tiek  uzskatīta  iedarbinā- šana, kura tiek veikta ne mazāk kā pēc 5 minū- tēm  pēc  dzinēja  apturēšanas  vai  pēc  degvielas  uzpildīšanas. Lai iedarbinātu mašīnu (3. att.): 1.   Pārvietojiet slēdzi (1) pozīcijā «I». 2.   Viegli  nospiediet  “sagatavošanas  sūkņa”  bumbieri (2) 7-10 reizes tā, lai degviela uzsāk- tu iziet no spiediena izlīdzinātāja caurules. 3.   Pagrieziet  startera  vadības  sviru  (3)  stāvok- lī «B». 4.   Piespiediet ierīci pie zemes, stingri turot to aiz  roktura  ar  vienu  roku,  lai  nezaudētu  kontroli  iedarbināšanas laikā. UZMANĪBU! Ja ierīce netiek stingri turē- ta, dzinēja grūdiens var izraisīt operatora līdzsvara zaudēšanu vai novirzīt asmeni šķēr- šļa vai operatora pusē. 5.   Lēni  pavelciet  iedarbināšanas  rokturi  uz  10- 15 cm, līdz būs jūtama noteikta pretestība, un  tad pavelciet to dažas reizes, līdz dzinējā būs  dzirdami pirmie sprakšķi. SVARĪGI Šī mašīna ir aprīkota ar “Easy Start” ie- darbināšanas sistēmu, kurai ir savādāka un vieg- lāka dzinēja iedarbināšanas procedūra, salīdzinā- jumā  ar  tradicionālām  metodēm.  Šī  sistēma  sa- mazina  iedarbināšanai  nepieciešamas  piepūles.  Aukla ir jāvelk tikai līdz brīdim, kad būs dzirdams,  ka dzinējs sāk darboties, tā nav jāvelk enerģiski,  jo  dzinēja  iedarbināšanas  laikā  auklas  pretestī- ba nav liela. UZMANĪBU! Lai izvairītos no auklas pār- trūkšanas, neizvelciet auklu tās pilnā garu- mā, neļaujiet tai pieskarties auklas vadotnes atveres malai un pakāpeniski atlaidiet rokturi, neļaujot auklai ieiet iekšā nekontrolējamā veidā. 6.   Pakāpeniski  atlaidiet  iedarbināšanas  auklas  rokturi  (4),  neļaujiet  tai  ieiet  iekšā  nekontro- lējamā veidā. 7.   Īslaicīgi  pavelciet  akseleratora  sviru  (5),  lai  startera  sviru  (3)  automātiski  pārvietotu  po- zīcijā «A». 8.   Ļaujiet  dzinējam darboties minimālo  apgrie- zienu režīmā vismaz 1 minūti pirms paātrināt  to līdz maksimālo apgriezienu režīmam. SVARĪGI Ja  iedarbināšanas  auklas  rokturis  (4)  tiek  vairakkārt  pavilkts,  kamēr  startera  vadības  svira (3) ir pozīcijā «B», tas var applūdināt dzinē- ju un to var būt grūti iedarbināt. Gadījumā, ja dzinējs tiek applūdināts, noņemiet  sveci un  viegli pavelciet iedarbināšanas auklas  rokturi  (5),  lai  novāktu  degvielas  pārpalikumu;  tad nožāvējiet sveces elektrodus un uzstādiet to  atpakaļ dzinējā.

2.1.2 Karsta dzinēja iedarbināšana

Lai iedarbinātu kārstu dzinēju (uzreiz pēc dzinēja  apturēšanas), veiciet iepriekšējās procedūras 1.,  4., 5., 6. punktu.

2.2 GRIEZĒJIERĪCES ĀTRUMA

REGULĒŠANA (4. att.) Griezējierīces ātrums tiek regulēts ar akselera- tora sviras (1) palīdzību, kura atrodas uz aizmu- gurēja roktura (2). Šo sviru var nospiest tikai tajā gadījumā, ja vien- laicīgi ar to ir nospiesta drošības svira (3). No  dzinēja  kustība  tiek  nodota  asmeņiem  ar  centrbēdzes  sajūga  palīdzību,  kas  novērš  as- meņu  kustību,  kad  dzinējs  darbojas  minimālo  apgriezienu režīmā. UZMANĪBU! Griezējierīcei jābūt nekustī- gai, kamēr dzinējs darbojas minimālo apgrie- zienu režīmā. Ja griezējierīce kustas, kamēr dzinējs darbojas minimālo apgriezienu režī- mā, ir jāsazinās ar vietējo pārstāvi, lai viņš pareizā veidā noregulētu dzinēju. Pareizs darba ātrums tiek sasniegts, kad aksele- ratora svira (1) ir nospiesta līdz galam. SVARĪGI Mašīnas  pirmo  6-8  stundu  lietošanas  laikā izvairieties no dzinēja darbināšanas maksi- mālo apgriezienu režīmā.

2.3 MAŠĪNAS APTURĒŠANA (5. att.)

Lai apturētu mašīnu: –   Atlaidiet akseleratora sviru (1) un ļaujiet dzinē- jam dažas sekundes darboties  minimālo ap- griezienu režīmā. –   Uzstādiet slēdzi (2) pozīcijā «O». UZMANĪBU! Pēc akseleratora uzstādīša- nas minimālo apgriezienu režīmā asmeņi da- žas sekundes turpina kustēties.11 UZMANĪBU! Avārijas apturēšanas gadī- jumā, nekavējoties pārvietojiet slēdzi pozī- cijā «O».

Ar cieņu izturieties pret citiem cilvēkiem un pret  apkārtējo vidi: –   Cenšaties nekļūt par neērtības cēloni. –   Rūpīgi ievērojiet  vietējo likumdošanu, kas at- tiecas uz pļaušanas atkritumu pārstrādi. –   Rūpīgi ievērojiet  vietējo likumdošanu, kas at- tiecas uz eļļu, benzīna, nodilušo daļu vai jeb- kuru  citu  videi  nedraudzīgu  priekšmetu  pār- strādi. –   Iepakojuma  materiāli  ir  jāutilizē  saskaņā  ar  spēkā esošo vietējo likumdošanu. UZMANĪBU! Ja jūs esat ilgstoši pakļauts vibrācijas iedarbībai, jums var rasties nei- rovaskulāri traucējumi un bojājumi (tie ir zi- nāmi arī kā “Reino fenomens” vai “baltās rokas fenomens”), it īpaši, ja jums ir asins- rites traucējumi. Simptomi var parādīties uz rokām, plaukstas pamatiem vai pirkstiem, un tie izpaužas kā jūtīguma zaudēšana, no- tirpums, kņudēšana, sāpes, ādas krāsas vai struktūras izmaiņa. Šīs pazīmes var pastipri- nāties zemas apkārtējās vides temperatūras gadījumā un/vai ja rokturi tiek turēti pārāk cieši. Simptomu rašanās gadījumā ir jāsama- zina mašīnas lietošanas ilgums un jāgriežas pie ārsta. BĪSTAMI! BĪSTAMI! Šīs mašīnas iedarbi- nāšanas iekārta rada vāju elektromagnētisko lauku, bet tomēr nevar izslēgt to, ka tas varēs ietekmēt aktīvo un pasīvo implantēto medicī- nisko ierīču darbību, kas var radīt nopietnus draudus veselībai. Tāpēc šādu medicīnisko ierīču lietotājiem iesakām pirms ierīces lie- tošanas konsultēties ar ārstu vai ierīces ra- žotāju. UZMANĪBU! Darba laikā velciet atbilsto- šu apģērbu. Vietējais izplatītājs var sniegt in- formāciju par piemērotiem aizsarglīdzekļiem negadījumu novēršanai, lai garantētu darbu drošības apstākļos. UZMANĪBU! Ja darba laikā rodas bojāju- mi vai negadījumi, nekavējoties apturiet dzi- nēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savai- nošanās gadījumā nekavējoties sniedziet si- tuācijai atbilstošo pirmo palīdzību un vērsie- ties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs viņus nepamanāt.

3.1 GRIEŠANAS PAŅĒMIENI

UZMANĪBU! Griešanas laikā ierīce visu laiku ir stingri jātur ar abām rokām. UZMANĪBU! Nekavējoties apturiet mašī- nu, ja darba laikā asmeņi bloķējas vai sapi- nas dzīvžoga zaros. Visos gadījumos tiek rekomendēts vispirms  apgriezt dzīvžoga abas vertikālas malas un tad  augšējo daļu. Noregulējiet mašīnas rokturi atbilstoši veicama- jam griešanas veidam (sk. 1.4).

3.1.1 Vertikālā griešana (6. att.)

Griešana jāveic ar lokveida kustību, virzoties no  apakšas uz augšu, turot asmeni pēc iespējas tā- lāk no ķermeņa.

3.1.2 Horizontālā griešana (7. att.)

Vislabākie  rezultāti  tiek  sasniegti,  kad  asmens  ir nedaudz noliekts (5° - 10°) griešanas virzienā,  griežot  ar  lokveida  kustību  un  pārvietojot ierīci  lēni  un  nepārtraukti,  it  īpaši  ļoti  biezu  dzīvžogu  gadījumā.

3.2 DARBA PABEIGŠANA

Pēc darba pabeigšanas: –   Apturiet  mašīnu,  kā  aprakstīts  augstāk  (sk. 2.3). –   Uzgaidiet,  kamēr  asmeņi  apstājas  un  uzstā- diet aizsardzību.     

4. PLĀNOTĀ TEHNISKĀ APKOPE

Pareiza tehniskā apkope ir ļoti svarīga mašīnas  sākotnējās  darbības  efektivitātes  un  drošības  saglabāšanai. UZMANĪBU! Veicot tehnisko apkopi: – atvienojiet vada uzgali no sveces. – Uzgaidiet, kad dzinējs pietiekoši atdzisīs. – Strādājot ar asmeņiem izmantojiet aizsar- gcimdus. – Asmens aizsargam jābūt uzstādītam, izņe-12 mot gadījumus, kad darbības tiek veiktas ar asmeni. – Neizlejiet apkārtējā vidē eļļas, benzīnu un citas piesārņojošas vielas.

Katru  reizi  pēc  darba  pabeigšanas  rūpīgi  notī- riet mašīnu no putekļiem un atgriezumiem, pār- liecinieties, ka nav bojātu daļu, nomainiet bojā- tas daļas un ieeļļojiet asmeņus, lai novērstu to  rūsēšanu. Ierīce  jāuzglabā  sausā,  no  nelabvēlīgiem  laika  apstākļiem aizsargātā vietā un ar pareizi uzstā- dītu asmeņu aizsargu.

4.2 DZINĒJA UN TROKŠŅU

SLĀPĒTĀJA TĪRĪŠANA Lai samazinātu ugunsgrēka risku  bieži tīriet ci- lindra  ribas ar  saspiesta  gaisa  palīdzību  un  at- brīvojiet zonu ap trokšņa slāpētāja no zariem, la- pām un citiem atgriezumiem.

4.3 GAISA FILTRA TĪRĪŠANA

SVARĪGI Gaisa filtra tīrīšana ir ļoti svarīga mašī- nas labai un ilgstošai darbībai.  Tīrīšana jāveic ik pēc 8-10 darba stundām. Filtra tīrīšana (8. att.): –   Atskrūvējiet  rokturi  (1),  noņemiet  vāku  (2)  un  ltrējošo elementu (3). –   Izmazgājiet ltrējošo elementu (3) ar ūdeni un  ziepēm.  Neizmantojiet  benzīnu  vai  citus  šķī- dinātājus. –   Nožāvējiet gaisa ltru.  –   Uzstādiet atpakaļ ltrējošo elementu (3) un vā- ku (2), pievelkot līdz galam rokturi (1).

Periodiski  noņemiet  un  notīriet  sveci  ar  metā- la birstes palīdzību, novācot iespējamas nogul- snes (9. att.). Pārbaudiet un noregulējiet attālumu starp elek- trodiem, lai tas būtu pareizs (9. att.). Uzstādiet sveci atpakaļ, līdz galam pieskrūvējot  to ar piegādāto atslēgu. Gadījumā, ja elektrodi ir apdedzināti, izolācija ir  bojāta, kā arī ik pēc 100 darbības stundām sve- ce ir jānomaina pret sveci ar analoģiskiem rak- sturojumiem.

4.5 REDUKTORA IEEĻĻOŠANA

(10. att.) Ik pēc 20 darba stundām uzpildiet eļļotāju (1) ar  speciālo molibdēna bisulfīda smērvielu.

4.6 ILGSTOŠA DĪKSTĀVE

SVARĪGI Ja ir paredzēts, ka mašīna netiks lieto- ta ilgāk par 2 - 3 mēnešiem, ir jāveic dažas darbī- bas, lai izvairītos no grūtībām mašīnas lietošanas  atsākšanas  laikā  un  no  dzinēja  permanentiem  bojājumiem. Pirms mašīnas novietošanas uzglabāšanā: –   Iztukšojiet degvielas tvertni. –   Iedarbiniet  dzinēju  un  darbiniet  to  minimālo  apgriezienu  režīmā  līdz  apstāšanas,  lai  tiktu  patērēta visa tvertnē palikusī degviela. –   Pirms  mašīnas  novietošanas  uzglabāšanā  ļaujiet dzinējam atdzist. Atsākot  mašīnas  lietošanu,  sagatavojiet  to,  kā  norādīts nodaļā “1. Sagatavošanās darbam”.

5. ĀRKĀRTAS TEHNISKĀ APKOPE

Šos darbus drīkst veikt tikai izplatītāja pārstāvji. Ja darbības veic neatbilstošajās darbnīcās vai  to veic nekvalicēts personāls, tas noved  pie visu veidu garantiju spēka zaudēša- nas.

5.1 MINIMĀLO APGRIEZIENU REŽĪMA

REGULĒŠANA UZMANĪBU! Ja griezējierīce kustas, ka- mēr dzinējs darbojas minimālo apgriezienu režīmā, ir jāsazinās ar vietējo pārstāvi, lai viņš pareizā veidā noregulētu dzinēju.

5.2 DEGVIELAS FILTRS

Tvertnes  iekšpusē  ir  uzstādīts ltrs,  kas  neļauj  netīrumiem nokļūt dzinējā. Vienu reizi gada tiek rekomendēts mainīt šo ltru  pie vietēja izplatītāja.

5.3 KARBURATORA REGULĒŠANA

Karburators tiek regulēts rūpnīcā tā, lai nodroši- nātu vislielāko efektivitāti visos lietošanas aps-13 tākļos, ar minimālo kaitīgo gāzu izmeti saskaņā  ar spēkā esošo likumdošanu. Nepietiekamas  darbspējas  gadījumā  vispirms  pārbaudiet, ka asmeņi nav daļēji bloķēti vai de- formēti, tad griezieties pie vietēja izplatītāja, lai  viņš pārbaudītu karburāciju un dzinēju.

5.4 ASMEŅU TEHNISKĀ APKOPE

UZMANĪBU! Periodiski pārbaudiet, vai asmeņi nav saliekti vai bojāti un vai visas skrūves ir labi pieskrūvētas.

5.4.1 Asmeņu regulēšana

Asmeņi ir pakļauti progresīvam nodilumam, kura  pazīmes  ir  griešanas  pasliktināšanās  pārmērī- gas spraugas dēļ. UZMANĪBU! Ja asmeņu regulēšana ir veikta nepareizi, tas var izraisīt pašu asme- ņu bojājumu, traumas vai negadījumus. Šī iemesla dēļ tā vienmēr ir jāveic vietējam iz- platītājam.

5.4.2 Asmeņu asināšana

Asināšana ir nepieciešama, kad griešanas efek- tivitāte samazinās un zari bieži iesprūst. UZMANĪBU! Asmeņus ar nodilušām grie- zējmalām nedrīkst uzasināt, tie vienmēr ir jā- maina. SVARĪGI Asināšana  vienmēr  ir  jāveic  vietējam  izplatītājam,  jo  viņa  rīcībā  ir  atbilstošas  iekārtas  un darbiniekiem ir nepieciešamas zināšanas.

SVARĪGI Asmeņu  maiņa  ir  jāuztic  vietējam  iz- platītājam. Ar  šo  mašīnu  ir  paredzēts  izmantot  asmeņus,  uz kuriem ir  norādīts  kods,  kas atrodams tabu- lā 2. lappusē. Ņemot  vērā  izstrādājuma  attīstību,  iespējams,  ka  augstāk  norādītie  asmeņi  ar  laiku  tiks  no- mainīti  pret  citiem  saderīgiem  asmeņiem  ar  lī- dzīgiem raksturojumiem un lietošanas drošības  līmeni.

Ko darīt, ja... Problēmas cēlonis Risinājums

1. Mašīnu nevar iedarbināt,

vai tā pārtrauc darboties Nepareiza iedarbināšanas  procedūra Sekojiet norādījumiem (sk. 2. nodaļu) Svece ir netīra vai attālums starp elektro- diem nav pareizs Pārbaudiet sveci  (sk. 4. nodaļu) Aizsērējis gaisa filtrs Notīriet un/vai nomainiet  filtru (sk. 4. nodaļu) Karburācijas problēmas Sazinieties ar vietējo  izplatītāju

2. Mašīnu var iedarbināt, bet tai ir zema jauda

Aizsērējis gaisa filtrs Notīriet un/vai nomainiet  filtru (sk. 4. nodaļu) Karburācijas problēmas Sazinieties ar vietējo  izplatītāju

3. Mašīna darbojas nevienmērīgi

vai zem slodzes zaudē jaudu Svece ir netīra vai attālums  starp elektrodiem nav  pareizs Pārbaudiet sveci  (sk. 4. nodaļu) Karburācijas problēmas Sazinieties ar vietējo  izplatītāju

4. Mašīna spēcīgi dūmo

Nepareizs maisījuma  sastāvs Sagatavojiet maisījumu  saskaņā ar norādījumiem (sk. 1. nodaļu) Karburācijas problēmas Sazinieties ar vietējo izplatītāju

5. Asmeņi sakarst un dūmo

Pārkaršana nepareizas  regulēšanas dēļ Sazinieties ar vietējo iz- platītāju

6. Asmeņi kustas, kamēr dzinējs darbojas

minimālo apgriezienu režīmā Nepareiza karburācijas regulēšana Sazinieties ar vietējo  izplatītāju5

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa A) 1. Uzņēmums

2. Uzņemoties par to pilnu atbildību, paziņo, ka

mašīna: Ar piedziņu aprīkotais rokturamais dzīvžoga apgriezējs, dzīvžoga griešana/izlīdzināšana a) Tips / Bāzes modelis b) Komerciālais modelis c) Ražošanas gads d) Sērijas numurs e) Motors: iekšdedzes motors

3. Atbilst šādu direktīvu prasībām:

f) Sertifikācijas iestāde g) CE tipveida pārbaude 4. Atsauce uz harmonizētiem standartiem

i) Izmērītais skaņas intensitātes līmenis

j) Garantētais skaņas intensitātes līmenis m) Uzstādītā neto jauda q) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: r) Vieta un datums
