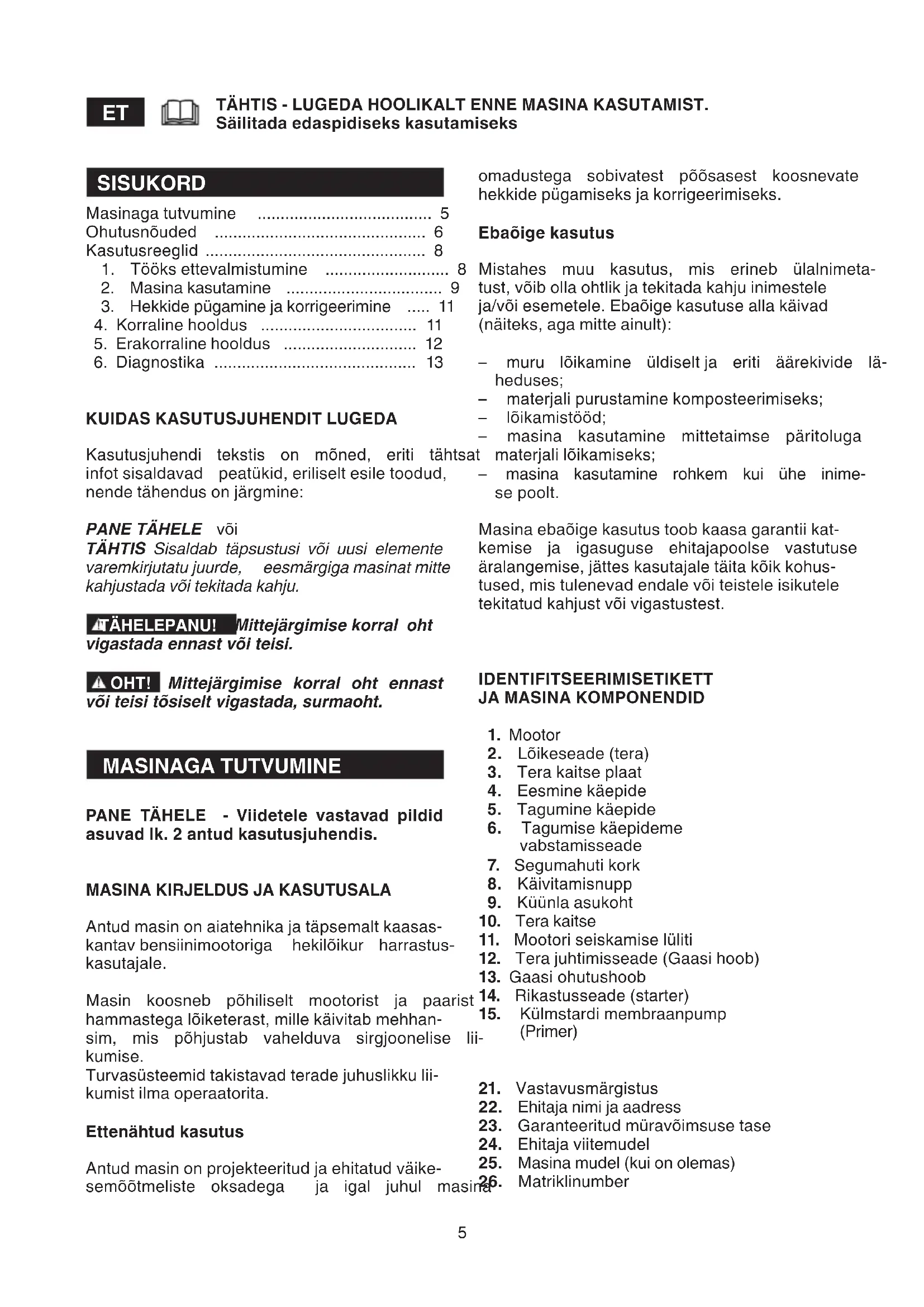

Kasutusjuhendi  tekstis  on  mõned,  eriti  tähtsat  infot sisaldavad  peatükid, eriliselt esile toodud,  nende tähendus on järgmine: PANE TÄHELE või  TÄHTIS Sisaldab täpsustusi või uusi elemente varemkirjutatu juurde,  eesmärgiga masinat mitte  kahjustada või tekitada kahju. TÄHELEPANU! Mittejärgimise korral oht vigastada ennast või teisi. OHT! Mittejärgimise korral oht ennast või teisi tõsiselt vigastada, surmaoht. MASINAGA TUTVUMINE PANE TÄHELE - Viidetele vastavad pildid asuvad lk. 2 antud kasutusjuhendis.

MASINA KIRJELDUS JA KASUTUSALA

Antud masin on aiatehnika ja täpsemalt kaasas- kantav bensiinimootoriga   hekilõikur  harrastus- kasutajale. Masin  koosneb  põhiliselt  mootorist  ja  paarist  hammastega lõiketerast, mille käivitab mehhan- sim,  mis  põhjustab  vahelduva  sirgjoonelise  lii- kumise.  Turvasüsteemid takistavad terade juhuslikku lii- kumist ilma operaatorita. Ettenähtud kasutus Antud masin on projekteeritud ja ehitatud väike- semõõtmeliste  oksadega    ja  igal  juhul  masina 

TÄHTIS - LUGEDA HOOLIKALT ENNE MASINA KASUTAMIST. Säilitada edaspidiseks kasutamiseks omadustega  sobivatest  põõsasest  koosnevate  hekkide pügamiseks ja korrigeerimiseks.   Ebaõige kasutus Mistahes  muu  kasutus,  mis  erineb  ülalnimeta- tust, võib olla ohtlik ja tekitada kahju inimestele  ja/või esemetele. Ebaõige kasutuse alla käivad  (näiteks, aga mitte ainult): –   muru  lõikamine  üldiselt ja  eriti  äärekivide  lä- heduses; –   materjali purustamine komposteerimiseks; –   lõikamistööd; –   masina  kasutamine  mittetaimse  päritoluga  materjali lõikamiseks; –   masina  kasutamine  rohkem  kui  ühe  inime- se poolt. Masina ebaõige kasutus toob kaasa garantii kat- kemise  ja  igasuguse  ehitajapoolse  vastutuse  äralangemise, jättes kasutajale täita kõik kohus- tused, mis tulenevad endale või teistele isikutele  tekitatud kahjust või vigastustest. IDENTIFITSEERIMISETIKETT

2.  Lõikeseade (tera) 3.  Tera kaitse plaat 4.  Eesmine käepide 5.  Tagumine käepide 6.   Tagumise käepideme  vabstamisseade 7.  Segumahuti kork 8.  Käivitamisnupp 9.  Küünla asukoht 10.  Tera kaitse  11.  Mootori seiskamise lüliti 12.  Tera juhtimisseade (Gaasi hoob)

13. Gaasi ohutushoob

14.  Rikastusseade (starter) 15.   Külmstardi membraanpump  (Primer) 21.  Vastavusmärgistus  22.  Ehitaja nimi ja aadress 23.  Garanteeritud müravõimsuse tase 24.  Ehitaja viitemudel 25.  Masina mudel (kui on olemas) 26.  Matriklinumber6 27.   Sertitseerimisasutuse märgistus (kui on  olemas)

29.  Artiklikood  30.  Heitkoguste arv Vastavusdeklaratsiooni  näidis  asub  kasutusju- hendi eelviimasel leheküljel.

PILTSÜMBOLITE KIRJELDUS

(kus on ette nähtud) 41.  Segumahuti  42.  Käik  43.  Seiskamine  OHUTUSNÕUDED Teie  masinat  tuleb  kasutada  ettevaatlikult.  Selleks  on  masinale  paigutatud  piktogrammid,  mis  peavad  teile  meenutama  põhilisi  ettevaa- tusmeetmeid.  Nende  tähendust  on  selgitatud  edaspidi. Soovitame teil lugeda tähelepanelikult  antud juhendi vastavas peatükis kirjeldatud ohu- tusnõudeid. Asendada kahjustunud või loetamatud etiketid.

52.   Enne antud masina  kasutamist  lugeda  ka- sutusjuhendit. 53.   Teie kuulmissüsteemi ähvardab pöörduma- tu  kahju.  Hoiatame  selle  masinaga  tööta- jat, et normaalse igapäevase pideva kasu- tamise  puhul  võib  ta  viibida  müras,  mille  tase  on  võrdne  või  kõrgem,  kui: 85  dB (A).  Kohustuslik on kanda isikukaitsevahendeid.  Kasutada masina kasutamise ajal alati kait- seprille  (  tagasipõrkumise  oht)  ja  kuulmis- kaitseid, nagu müravastane kiiver (oht kuul- missüsteemile). Juhul,  kui  on  olemas  ese- mete kukkumise oht, kanda kaitsekiivrit. 54.   Kanda turvajalanõusid ja kindaid!  55.   Tuleoht!  Segu  on  tuleohtlik.  Ärge  loksuta- ge kütust. 56.   Surmav mürgistuse oht! Töötamise ajal too- dab mootor kahjulikke heitgaase. Masinat ei  tohi  kasutada  kinnistes  ruumides  või  eba- piisava  ventilatsiooniga.  Surmav  mürgistu- se oht. TEHNILISED ANDMED [61]  Töömaht  [62]  Võimsus [63]  Küünal [64]  Küünla elektroodide distants [65]  Vahekord bensiin : õli [66]  Mahuti maht [67]  Lõikepikkus [68]  Helirõhu tase kasutaja kõrvale [69]  Mõõdetud akustilise võimsuse tase [70]  Garanteeritud helivõimsuse tase [71]  Mõõtemääramatus [72] Eesmiselt käepidemelt käele üle kaduv  vibratsioon [73] Tagumiselt käepidemelt käele üle kanduv  vibratsioon [74] Mass [75]  Tera kood (paar) OHUTUSNÕUDED täpselt järgida A) ETTEVALMISTUS

1) ANTUD MASIN VÕIB TEKITADA

KAHJUSTUSI JA TÕSISEID VIGASTUSI. Lugeda tähelepanelikult juhiseid masina õigeks  kasutuseks, ettevalmistuseks, hoolduseks, käi- vitamiseks ja seiskamiseks. Õppida tundma juh- timisseadmeid ja masina otstarbekohast kasuta- mist. Õppida mootorit kiiresti seiskama. 2)  Ärge kunagi lubage kasutada masinat lastel  või inimestel, kes ei ole tutvunud instruktsiooni- dega. Kohalikud seadused võivad sätestada mii- nimumea masina kasutajale. 3)  Masinat ei tohi kasutada rohkem kui üks ini- mene. 4)  Masinat ei tohi kunagi kasutada: –   inimeste, eriti laste, või loomade läheduses; –   kui  kasutaja  on  väsinud,  tunneb  ennast  hal- vasti,  või  on  tarvitanud  ravimeid,  narkootiku- me,  alkoholi või aineid, mis mõjuvad kahjuli- kult tema reageerimisvõimele ja tähelepanule; –   kui  kasutaja  ei  suuda  hoida  masinat  kindlalt  kahe käega ja/või püsida töötamise ajal kind- lalt jalgadel. 5)  Pidada  meeles,  et  kasutaja  vastutab  õnne- tuste ja kahjustuste eest, mis võivad tekkida teis- tele inimestele või nende omandile.

1)  Töötamise  ajal  tuleb  kanda  sobivat  riietust,  mis ei segaks masina kasutajat.  –   Kanda liibuvat kaitseriietust, mis kaitsevad lõi- kamise vastu. –   Kanda kindaid, kaitseprille ja mittelibiseva tal- laga lõikevastase kaitsega jalanõusid.   –   Kasutada kuulmise kaitseks kõrvaklappe. –   Kanda ei tohi salle, särke, keesid ja muid rip-7 puvaid või laiu lisandeid, mis võiksid takerdu- da  masinasse  või  tööpiirkonnas  olevatesse  esemetesse ja materjalidesse. –   Pikad juuksed tuleb kokku siduda. 2)  TÄHELEPANU:  OHT!  Bensiin  on  äärmiselt  kergestisüttiv.  –   hoida kütust selleks ettenähtud anumates; –   kütusega töötamise ajal ei tohi suitsetada; –   avada aeglaselt mahuti kork lastes  aeglaselt  välja sisemine rõhk; –   lisada kütust ainult väljas, kasutades lehtrit; –   valada  kütust  enne  mootori  käivitamist;  ärge  lisage  kütust  ega  võtke  ära  mahuti  korki,  kui  mootor käib või on soe; –   kui bensiin valgub maha, ärge käivitage moo- torit vaid eemaldage masin alalt, kuhu kütus  valgus ja vältige põlengu võimalust, kuni ben- siin on ära auranud ja aurud hajunud; –   puhastada  kohe  kõik  bensiinijäljed  masinalt  või maapinnalt; –   ärge  käivitage masinat  kohas,  kus  seda tan- giti; –   vältida  kütuse  kokkupuutumist  riietega  ja  kui  see juhtus, siis vahetada enne mootori käivi- tamist riided; –   panna alati tagasi ja sulgeda kindlalt mahuti ja  bensiinianuma korgid. 3)  Välja  vahetada  defektiga  või  kahjustatud  summutid. 4)  Enne  kasutamist  kontrollida  masina  üldsei- su ja eriti: –   gaasihoob  ja  turvahoob  peavad  liikuma  va- balt, mitte  raskendatult  ja  vabastamisel  pea- vad nad automaatselt ja kiiresti tagasi liikuma  algasendisse; –   gaasihoob peab olema blokeeritud, kui ei va- jutata turvahooba; –   mootori seiskamise lüliti peab kergelt liikuma  ühest positsioonist teise; –   elektrijuhtmed ja eriti küünlajuhe peavad ole- ma terved vältimaks sädemete tekkimise ohtu  ja küünlapiip peab olema korrektselt küünlale  monteeritud; –   käepidemed ja masina kaitsed peavad olema  puhtad, kuivad ja tugevalt masinale kinnitatud; –   terad ei tohi kunagi olla kahjustunud. 5)  Enne töö alustamist  kontrollida,  et kõik  kait- sed oleksid korrektselt monteeritud.

1)  Ärge  käivitage  mootorit  kinnistes  ruumides,  kuhu võivad koguneda ohtlikud vingugaasid. 2) Töötada ainult päevavalguses või heas kunst- valguses. 3)  Võtta sisse liikumatu ja kindel positsioon: –   vältida  niipalju  kui  võimalik  töötamist  märjal,  libedal  või  liiga konarlikul või  liiga  järsul  pin- nal, kus ei  ole  tagatud  töötaja stabiilsus töö- tamise ajal; –   vältida  redelite  ja  ebastabiilsete  platvormide  kasutamist; –   ei tohi kunagi joosta, vaid jalutada ning pööra- ta tähelepanu maapinna ebatasustele ja  või- malikele takistustele. –   Olge alati tähelepanelik teid ümbritseva suh- tes ja olge ettevaatlik võimalike ohtude osas,  millest  te  masina  müra  tõttu  ei  pruugi  tead- lik olla. 4)  Mootori käivitamiseks peab masin olema va- ba käega maapinnal kindlalt blokeeritud:  –   käivitada mootor vähemalt 3 meetri kaugusel  tankimispaigast; –   kontrollida, et masina tegevusraadiuses ei ole  teisi inimesi; –   ei tohi suunata summutit ja seega heitgaase  tuleohtlike materjalide suunas. 5)  Pöörata tähelepanu pinge all olevate elektri- liinide läheduses. 6)  Ärge  muutke  mootori  seadeid  ja  ärge  viige  mootorit ülemääraselt kõrgete pööreteni. 7)  Kontrollida,  et  masina  tühiläigul  terad  ei  lii- guks ning et pärast kiirendust mootor pöörduks  kiiresti tagasi tühikäigule. 8)  Pöörata tähelepanu sellele, et tera ei põrkuks  vastu võõrkehasid ja et tera liikumisest tingituna  ei lendaks materjalitükke. 9)  Kui  lõikeseade  põrkub  vastu  võõrkeha  või  hekilõikur  hakkab  tegema  ebatavalist  häält  või  vibreerima, lülitada mootor välja ja lasta masinal  seisma jääda. Ühendada lahti küünlajuhe küün- lalt ja toimida järgnevalt: –   kontrollida kahjustusi; –   kontrollida,  kas  on  lõdvenenud  osi  ja  need  kinnitada; –   vahetada välja või parandada kahjustatud osa  samasuguste omadustega osadega. 10)  Peatada mootor enne: –   puhastamist või blokeerimisest vabastamist; –   kontrollimist,  hekilõikuri  hooldamist  või  sellel  töötamist; –   lõikeseadme asendi reguleerimist; –   masina järelvalveta jätmist.

D) HOOLDAMINE JA HOIULEPANEK

1)  Et  olla  kindel masina ohutus  töötamises, tu- leb kõik mutrid ja kruvid alati hoida tugevalt kin- nitatuna. Regulaarne hooldus on ülimalt oluline  ohutuse  tagamiseks  ja  selleks,  et  masin  töö- taks hästi. 2)  Ärge hoidke masinat, mille mahutis on kütust,  ruumis, kus bensiiniaurud võiksid jõuda leegini,  sädemeni või kuumaallikani. 3)  Enne,  kui  paigutada  masin  mistahes  ruumi,  lasta mootoril maha jahtuda.8 4)  Tuleohu  vähendamiseks tuleb mootor, sum- muti ja bensiini hoiukoht hoida puhtana saepu- rust, oksakestest, lehtedest või liigsest rasvast;  ruumis ei tohi hoida anumaid lõikamisjääkidega. 5)  Kui mahuti tuleb tühjendada, tuleb seda teha  vabas õhus ja külma mootoriga. 6)  Lõikeseadmega töötades kanda töökindaid. 7)  Hoolitseda  terade  teritamise  eest.  Kõik  te- rasid  puudutavad  operatsioonid  nõuavad  nen- de korrektseks läbiviimiseks vastavaid oskusi ja  vajalikku tehnikat; ohutuskaalutlustel tuleks neid  teostada spetsialiseeritud keskuses. 8)  Ohutuskaalutlustel  ei  tohi  kunagi  kasutada  kulunud või kahjustatud lõikeseadme või muude  osadega masinat. Kahjustatud osad tuleb välja  vahetada ning mitte kunagi parandada. Kasutada  ainult  originaal  varuosi.  Mittekvaliteetsed  osad  võivad  kahjustada  masinat  ja  olla  ohuks  turva- lisusele. 9)  Asetada  masin  laste  haardeulatusest  ee- male!

E) TRANSPORTIMINE JA LIIGUTAMINE

1)  Iga  kord,  kui  masinat  on  vaja  liigutada  või  transportida tuleb: –   mootor  välja lülitada,  oodata, et tera  seiskub  ja ühendada lahti küünla piip ja oodata, et ma- sin jahtuks; –   paigaldada terakaitse; –   hoida masinat ainult käepidemetest ja suunata  terad käigusuunale vastupidises suunas.

2) Masinat autoga transportides tuleb see ase-

tada nii, et see ei kujutaks kellelegi ohtu, ja blo- keerida  kindlalt,  vältimaks  selle  ümberminekut  ja seeläbi kahjustumist ja kütuse välja voolamist. Kasutusreeglid PANE TÄHELE– Tekstis esile toodud jooni- sed asuvad lk. 3 ja järgnevad antud kasu- tusjuhendis.

Käesoleval masinal on kahetaktiline mootor, mis  töötab bensiinist ja mootoriõlist segatud kütuse- seguga. TÄHTIS Ainult  bensiini  kasutamine  kahjustab  mootorit ja toob kaasa garantii katkemise. TÄHTIS Kasutada ainult kõrgekvaliteedilisi kütu- seid ja õlisid, et hoida masina mehaanilised osad  töökorras ja tagada nende pikk tööiga.

1.2.1 Nõuded bensiinile

Kasutada ainult pliivaba bensiini (roheline ben- siin) oktaaniarvuga mitte alla 90 N.O. TÄHTIS Roheline bensiin tekitab anumas sadet, kui seda hoida kauem kui 2 kuud. Kasutada alati värsket bensiini!

Kasutada ainult spetsiaalset kahetaktilise moo- tori tarbeks mõeldud kõrgekvaliteedilist süntee- tilist õli. Teie  edasimüüja  juures  on  saadaval  seda  tüü- pi mootori jaoks välja töötatud õlid, mis tagavad  mootori kindla kaitse. Selliste  õlide  kasutamine  võimaldab  kasutada  2%-list  segu,  mis  koosneb  1  osast  õlist  ja  50  osast bensiinist.

1.2.3 Kütusesegu valmistamine

ja säilitamine OHT! Bensiin ja kütusesegu on kerges- ti süttivad! – Säilitada bensiini ja segu selleks ette näh- tud kütuseanumates kindlas kohas, mis oleks kaugel soojaallikatest ja lahtisest leegist. – Anumaid ei tohi jätta laste käeulatusse. – Segu valmistamise ajal ei tohi suitsetada ning tuleb vältida bensiiniaurude sisse- hingamist.9 Segu valmistamiseks: –   Valada  vastavasse  anumasse  umbes  pool  bensiini kogusest. –   Lisada kogu õli. –   Lisada ülejäänud bensiin. –   Sulgeda kork ja loksutada energiliselt. TÄHTIS Segu vananeb. Ärge valmistage liiga suuri segukoguseid, et ei tekiks sadet. TÄHTIS Hoida  segu ja  bensiini  anumad ükstei- sest kaugel ja olgu nad kergelt eristatavad, et väl- tida segiajamist kasutamise hetkel. TÄHTIS Puhastada regulaarselt bensiini ja segu  anumaid, et eemaldada võimalik sade.

1.3 KÜTUSE TANKIMINE

OHT! Tankimise ajal ei tohi suitsetada ning tuleb vältida bensiiniaurude sissehin- gamist. TÄHELEPANU! Anuma kork tuleb avada ettevaatlikult, sest nõu võib olla rõhu all. Enne tankimist: –    Loksutada energiliselt kütusesegu anumat. –   Asetada masin tasapinnal kindlasse asendis- se nii, et mahuti kork oleks üleval. –   Puhastada paagi  kork  ja seda ümbritsev  piir- kond  vältimaks  sodi  sattumist  paaki  tankimi- se ajal. –   Avada  ettevaatlikult  paagi  kork,  et  rõhk  järk- järgult välja lasta. Tankimiseks kasutada leht- rit, vältida paagi ääreni täitmist (Joon.1). TÄHELEPANU! Mahuti kork tuleb alati lõ- puni kinni keerata. TÄHELEPANU! Koheselt puhastada vä- himgi masinale või maapinnale sattunud kü- tus, mootorit ei tohi käivitada enne, kui ben- siiniaurud ei ole haihtunud.

(Joon.2) Tagumist  käepidet  (1)  võib  seada  lõikeseadme  suhtes 3 erinevasse suunda, et hekkide viimist- lemist mugavamalt teostada. TÄHELEPANU! Käepideme reguleerimist tuleb teostada väljalülitatud mootoriga.. –   Tõmmata ülespoole vabastushoob (2). –   Pöörata tagumine käepide (1) soovitud asen- disse. –   Enne masina kasutamist kontrollida, et vabas- tushoob (2) oleks täielikult langetatud  ja et ta- gumine käepide oleks kindel. TÄHELEPANU! Töö ajal peab tagumine käepide olema alati vertikaalselt, olenemata lõikeseadme (3) asendist.

TÄHELEPANU! Masin tuleb käivitada vä- hemalt 3 meetri kaugusel kohast, kus tangi- ti kütust. Enne masina käivitamist: –   Seada masin maapinnal kindlasse asendisse. –   Eemaldada tera kaitsed. –   Kontrollida, et tera ei puudutaks maapinda  ega teisi esemeid. –   Kontrollida, et  käepide oleks blokeeritud  keskmises asendis.

PANE TÄHELE “Külmstardi” all mõeldakse käi- vitamist, mis tehakse vähemalt 5 minutit pärast mootori seiskumist või kütuse juurdevalamist. Masina käivitamiseks (Joon.3): 1.   Vajutada lüliti (1) asendisse “I”. 2.   Vajutada  pehmelt  “primeri”  nuppu  (2)  7-10  korda, kuni kütus tuleb välja väljalaskeavast. 3.   Keerata starteri juhthoob (3) asendisse “B”. 4.   Hoida masinat kindlalt maas, üks käsi käepi- demel, et käivitamise ajal kontrolli säilitada. TÄHELEPANU! Kui masinat ei hoita kind- lalt, võib mootori tõuge töötaja tasakaalust välja viia või suunata tera mõne takistuse või töötaja enda vastu. 5.   Tõmmata aeglaselt käivitusnuppu 10-15 cm,  kuni  on  tunda  teatud  vastupanu  ja  seejärel  tõmmata järsult mõned korrad, kuni on kuul- da esimesi käivitushääli.10 TÄHTIS Antud masinal on käivitussüsteem “Easy Start”, mis teeb mootori käivitamise prot- seduuri traditsioonilistest meetoditest erinevaks ja  lihtsamaks.    See  süsteem  vähendab  käivita- miseks tehtavat pingutust. Trossi tuleb tõmma- ta ainult niipalju, et oleks kuulda mootori esime- si  käivitushääli,  ilma  et  oleks  vaja  trossi  järsult  tõmmata, kuna see ei tekita käivitamise ajal suurt  vastupanu. TÄHELEPANU! Katkiminemise vältimi- seks ärge tõmmake trossi kogu tema pik- kuses, ärge hõõruge seda vastu trossiaugu äärt, ja laske nupp lahti aeglaselt,vältimaks selle kontrollimatut sisenemist. 6.   Laske käivitustrossi nupp (4) lahti aeglaselt,  vältimaks selle kontrollimatut sisenemist. 7.   Käivitada lühidalt gaasi hoob (5), et viia star- teri  (3)  hoob  automaatselt  tagasi  asendis- se „A“. 8.   Lasta mootoril enne maksimumpööreteni kii- rendamist töötada tühikäigul vähemalt 1 mi- nut. TÄHTIS Kui käivitustrossi nuppu (4) tõmmata korduvalt starteri hoovaga (3) asendis “B”, võib see  mootori  täis  tõmmata  ja  muuta  käivitamise  raskeks. Mootori  täistõmbamise korral võtta küünal  ma- ha ja tõmmata ettevaatlikult käivitustrossi nuppu  (5), et kõrvaldada liigne kütus; seejärel kuivata- da küünla elektroodid ja monteerida mootorile.

Soestardi  puhul  (kohe  pärast  mootori  seisku- mist), järgida punkte 1 - 4 - 5 - 6 eelmisest prot- seduurist.

2.2 LÕIKESEADME KIIRUSE

REGULEERIMINE (Joon.4) Lõikeseadme  kiirust  reguleerib  gaasihoob  (1),  mis asub tagumisel käepidemel (2). Seda hooba saab tööle panna ainult siis, kui sa- maaegselt vajutatakse ka turvahooba (3). See liigutus kandub mootorilt teradele üle tsent- rifugaalsiduri  abil,  mis  takistab  terade  liikumist  mootori tühikäigul. TÄHELEPANU! Lõikeseade ei tohi moo- tori tühikäigul liikuda. Kui lõikeseade moo- tori tühikäigul liigub, tuleb ühendust võtta teie edasmüüjaga mootori õigeks reguleeri- miseks. Õige  töökiirus  saavutatakse,  kui  gaasihoob  (1)  on põhjas. TÄHTIS Masina  esimese  6-8  töötunni  jooksul  vältida mootori kasutamist maksimumpööretel.

2.3 MASINA SEISKAMINE (Joon.5)

Masina seiskamiseks: –   Vabastada gaasihoob (1) ja lasta mootoril töö- tada paar sekundit tühikäigul.  –   Vajutada lüliti (2) asendisse “O”. TÄHELEPANU! Pärast gaasi miinimumi- ni viimist kulub terade peatumiseni mitu se- kundit. TÄHELEPANU! Hädaseiskamise korral viia lüliti kohe asendisse “O”

JA KORRIGEERIMINE Austusest teiste ja keskkonna vastu: –   Vältida teiste segamist. –   Järgida täpselt kohalikke nõudeid, mis puudu- tavad lõikejääkide ümbertöötlust. –   Jälgida täpselt kohalikke nõudeid õlide, ben- siini,  kahjustatud  osade  või  mistahes  kesk- konda  kahjustavate  elementide  ümbertöötlu- se osas. –   Pakendite ümbertöötlus peab toimuma vasta- valt kohalikele kehtivatele nõuetele. TÄHELEPANU! Pikaajaline vibratsiooni- ga kokkupuutumine võib põhjustada kahjus- tusi ja närvisüsteemi häireid (tuntud ka nagu „Raynaudi sündroom“ või „valge käsi“ ) eriti neile, kes kannatavad vereringe häirete käes. Sümptomid puudutavad käsi, randmeid ja sõrmi ja need ilmnevad tundlikkuse kadumi- sega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmnemisel tuleb vähendada masina kasuta- misaega ja pidada nõu arstiga. OHT! Antud masina süütesüsteem teki-11 tab väikese elektromagnetvälja, mis ei saa aga välistada operaatorile siirdatud aktiivse- te või passiivsete meditsiiniseadmete võima- likku häirimist, koos võimalike tõsiste ohtu- dega tema tervisele. Selliste meditsiinisead- mete kandjatel soovitatakse seetõttu enne masina kasutamist konsulteerida arstiga või otse seadmete tootjaga. TÄHELEPANU! Töö ajal kanda sobivat riietust. Teie edasimüüjalt saate informat- siooni tööohutuse seisukohalt kõige sobiva- mate kaitsematerjalide kohta. TÄHELEPANU! Purunemiste või õnne- tuste korral töö ajal seisata koheselt mootor ja eemaldada masin, et vältida lisakahjustu- si; õnnetuste puhul vigastustega endale või teistele alustada koheselt olukorrale vas- tavate esmaabivõtetega ja pöörduda vaja- liku ravi saamiseks tervishoiuasutuse poo- le. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele.

3.1 LÕIKAMISE VÕIMALUSED

TÄHELEPANU! Lõikamise ajal tuleb ma- sinat hoida alati kindlalt kahe käega. TÄHELEPANU! Masin tuleb peatada ko- he, kui terad töö ajal peatuvad või takerduvad heki okstesse. Alati on soovitatav lõigata enne heki kaks verti- kaalset külge ja pärast ülemine osa. Reguleerida masina käepidet vastavalt lõike tüü- bile (vaata 1.4).

3.1.1 Vertikaalne lõige (Joon.6)

Lõigata tuleb kaarekujulise liigutusega alt üles- poole, hoides tera kehast võimalikult kaugel.

3.1.2 Horisontaalne lõige (Joon.7)

Parimad tulemused saab kergelt lõikamise suu- nas kallutatud (5° - 10°) teraga, kaarekujulise lii- gutusega ja aeglase ja ühtlase edasiliikumisega,  eriti väga tihedate hekkide puhul.

Töö lõpus: – Seisata masina nagu eelnevalt näidatud (vaa- ta 2.3). – Oodata,  kuni  terad  seiskuvad  ja  panna  pea- le kaitse.

4. KORRALINE HOOLDUS

Korrektne hooldus tagab masina töökindluse ja  ohutuse pikema aja jooksul. TÄHELEPANU! Hooldustööde ajal: – ühendada lahti küünla piip. – Oodata, et mootor jahtuks piisavalt. – Kanda kaitsekindaid terasid puudutavate operatsioonide puhul. – Hoida peal terakaitsed, väljaarvatud tera ennast puudutavate tööde puhul. – Loodusesse ei tohi visata õlisid, bensiini ega muid reostavaid materjale.

Pärast iga kasutamist tuleb masin korralikult pu- hastada  tolmust  ja  jääkidest,  kontrollida,  et  ei  oleks  kahjustatud  osasid,  vigased  osad  välja  vahetada ja määrida terasid rooste vältimiseks. Masinat tuleb hoida kuivas, ilmastikukindlas ruu- mis  ja  terakaitse  peab  olema  korralikult  peale  monteeritud.

4.2 MOOTORI JA SUMMUTI

PUHASTAMINE Tuleohu  vähendamiseks  puhastada  sagedasti  silindri tiivakesi surveõhuga ja eemaldada  sum- muti piirkonnast oksaraod, lehed ja muud jäägid.

4.3 ÕHUFILTRI PUHASTAMINE

TÄHTIS Õhufiltri puhastamine on masina hea töötamise ja kestmise jaoks oluline.   Puhastada tuleb iga 8-10 töötunni järel. Filtri puhastamiseks (Joon.8): – Keerata nupp (1) lahti, eemaldada kaas (2) ja  ltreerimiselement (3). – Pesta ltreerimiselementi (3)  vee ja  seebiga.  Kasutada ei tohi bensiini või muid lahusteid. – Lasta ltril õhu käes kuivada.  – Paigaldada  tagasi  ltreerimiselement  (3)  ja  kaas (2) keerates nupp (1) lõpuni.12

Küünal  tuleb  regulaarselt  maha  monteerida  ja  puhastada, et eemaldada metallharjaga võima- lik mustus (Joon.9). Kontrollida ja taastada elektroodide vaheline õi- ge distants (Joon.9). Monteerida  küünal  tagasi,  keerates  see  kinni  kaasasoleva võtmega. Küünal tuleb  välja vahetada  teise samasuguse  vastu,  kui  elektroodid  on  läbi  põlenud  või  iso- latsioon on kahjustunud, ja igal juhul pärast 100  töötundi.

TÄHTIS Kui on ette näha pikemat tööpausi kui 2-3 kuud, tuleb teha mõned tööd, mis aitavad ära hoida raskusi taas tööle asumisel ja  vältida tõsi- seid mootorikahjustusi. Enne masina ära panemist: – Tühjendada kütusemahuti. – Käivitada  mootor  ja  lasta  töötada  tühikäigul  seiskumiseni, et kasutada ära kogu karburaa- torisse jäänud kütus. – Lasta mootoril enne masina ärapanemist jah- tuda. Masina  taaskäivitamisel  valmistada  masin  et- te  nagu  kirjeldatud  peatükis  “1.  Ettevalmistus  tööks”.

5. ERAKORRALINE HOOLDUS

Neid töid võib teostada ainult teie edasimüüja. Selleks  sobimatutes  kohtades  või  ebakompe- tentsete  inimeste  poolt  teostatud  tööd  toovad  kaasa garantii katkemise.

5.1 TÜHIKÄIGU REGULEERIMINE

TÄHELEPANU! Kui lõikeseade mooto- ri tühikäigul liigub, tuleb ühendust võtta teie edasmüüjaga mootori õigeks reguleerimi- seks.

Mahuti sees asetseb lter, mis takistab mustusel  mootorisse siseneda. Kord  aastas  tuleb  lasta  teie  edasimüüjal  lter  välja vahetada.

5.3 KARBURAATORI REGULEERIMINE

Karburaator on tehase poolt häälestatud op- timaalsele  võimsusele  igas  kasutusolukorras  minimaalse  heitgaaside  väljalaskega  vastavalt  kehtivatele normidele. Puuduliku töötamise puhul kontrollida esmalt, et  terad  ei  oleks  osaliselt  blokeerunud  või  defor- meerunud, seejärel pöörduda edasimüüja poole  karburatsiooni ja mootori kontrollimiseks.

TÄHELEPANU! Kontrollida perioodili- selt, et terad ei oleks paindunud või kahjus- tunud, ja et kruvid oleksid korralikult kinni keeratud

5.4.1 Terade reguleerimine

Terad kuluvad järk-järguliselt, mida on näha lõi- kamise halvenemisest liigse lõtvumise tõttu. TÄHELEPANU! Terade reguleerimine on operatsioon, mille ebaõige läbiviimine võib kahjustada terasid ja masinat või põhjustada vigastusi inimestele või õnnetusi. Sellepärast tuleb seda alati teostada teie edasimüüjal.

5.4.2 Terade teritamine

Teritamine on vajalik, kui lõikamise tulemus vä- heneb ja oksad kipuvad tihti kinni jääma. TÄHELEPANU! Kulunud lõikehammaste- ga tera ei tule kunagi teritada, vaid see tuleb alati välja vahetada. TÄHTIS Terade teritus tuleb alati teostada teie edasimüüjal, kellel on sobivad vahendid ja vaja- likud kogemused.

5.4.3 Terade vahetus

TÄHTIS Terade vahetus tuleb teostada teie eda-13 simüüjal. Antud masinal tuleb kasutada terasid, mis kan- navad leheküljel 2 asuvas tabelis näidatud koo- di. Arvestades toote  arengut, võivad ülalnimetatud  terad  saada  aja  jooksul  välja  vahetatud  teiste  poolt, mille vahetus- ja tööohutusomadused on  analoogsed.

Mida teha, kui... Probleemi põhjus Parandamine

1. Masin ei käivitu või

sureb välja Käivitamisprotseduur  pole õige Jälgida instruktsioone  (vaata ptk. 2) Küünal on must või elekt- roodidevaheline distants pole õige Kontrollida küünalt  (vaata ptk. 4) Umbes õhufilter Puhastada ja /või  vahetada filter (vaata ptk. 4) Karburatsiooniprobleemid Võtta ühendust teie  edasimüüjaga

2. Masin käivitub, aga võimsust on vähe

Umbes õhufilter Puhastada ja /või vaheta- da filter (vaata ptk. 4) Karburatsiooniprobleemid Võtta ühendust teie  edasimüüjaga

3. Masin töötab ebaregulaarselt või tal pole

koormuse all jõudu Küünal on must või elekt- roodidevaheline distants pole õige Kontrollida küünalt  (vaata ptk. 4) Karburatsiooniprobleemid Võtta ühendust teie  edasimüüjaga

4. Masinast tuleb liigselt suitsu

Vale segu vahekord Valmistada kütusesegu  vastavalt instruktsioonidele  (vaata ptk. 1) Karburatsiooniprobleemid Võtta ühendust teie  edasimüüjaga

5. Terad kuumenevad üle ja suitsevad

Ülekuumenemine tingitud  valest reguleeri- misest Võtta ühendust teie edasi- müüjaga

6. Terad liiguvad mootori tühikäigul
