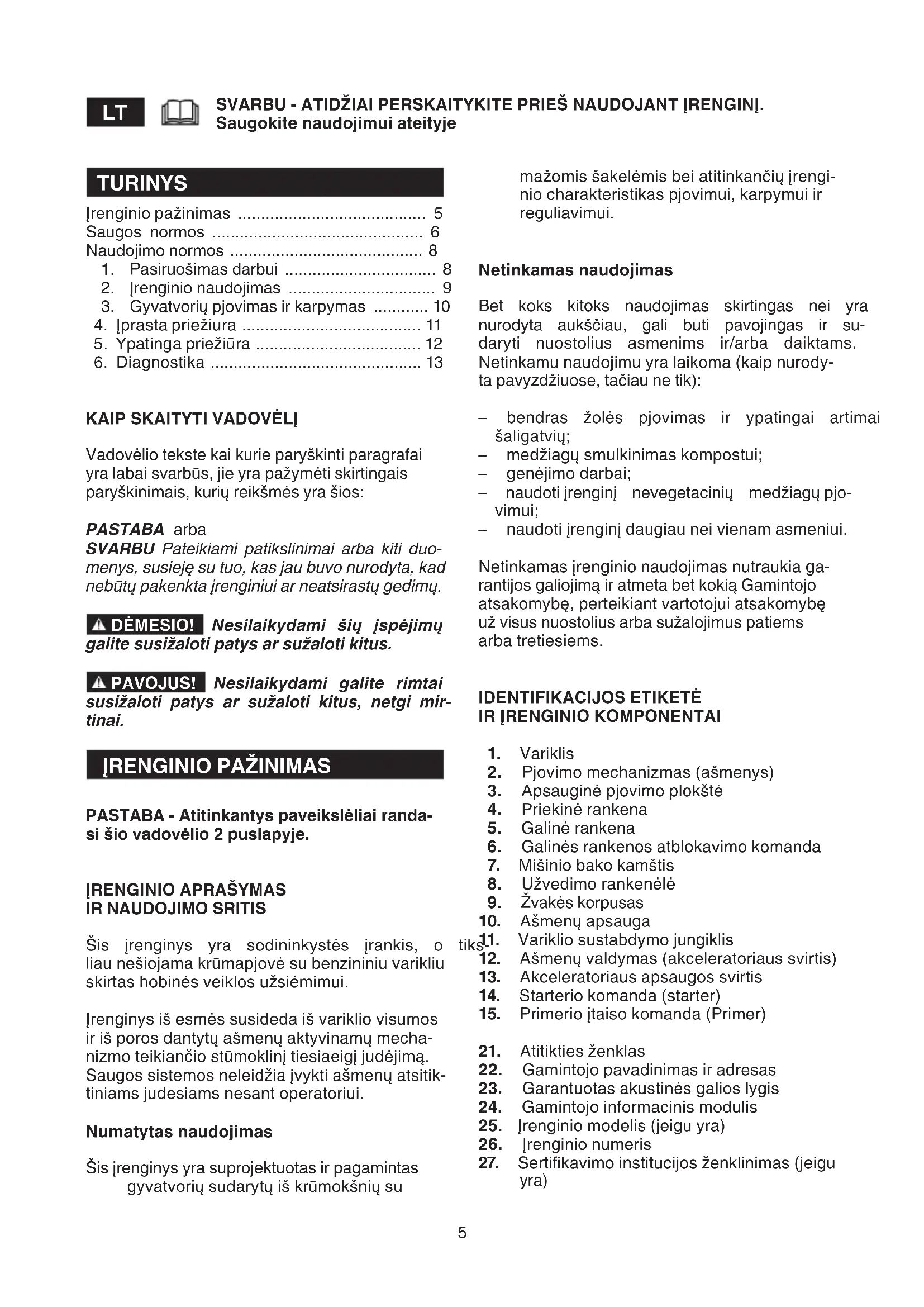

NAUDOJIMO INSTRUKCIJA SHT 660 K STIGA

Vadovėlio tekste kai kurie paryškinti paragrafai  yra labai svarbūs, jie yra pažymėti skirtingais  paryškinimais, kurių reikšmės yra šios: PASTABA arba SVARBU Pateikiami patikslinimai arba kiti duo- menys, susieję su tuo, kas jau buvo nurodyta, kad  nebūtų pakenkta įrenginiui ar neatsirastų gedimų. DĖMESIO! Nesilaikydami šių įspėjimų galite susižaloti patys ar sužaloti kitus. PAVOJUS! Nesilaikydami galite rimtai susižaloti patys ar sužaloti kitus, netgi mir- tinai.

PASTABA - Atitinkantys paveikslėliai randa- si šio vadovėlio 2 puslapyje.

Šis  įrenginys  yra  sodininkystės  įrankis,  o  tiks- liau nešiojama krūmapjovė su benzininiu varikliu  skirtas hobinės veiklos užsiėmimui. Įrenginys iš esmės susideda iš variklio visumos  ir iš poros dantytų ašmenų aktyvinamų mecha- nizmo teikiančio stūmoklinį tiesiaeigį judėjimą.  Saugos sistemos neleidžia įvykti ašmenų atsitik- tiniams judesiams nesant operatoriui. Numatytas naudojimas Šis įrenginys yra suprojektuotas ir pagamintas  gyvatvorių sudarytų iš krūmokšnių su 

SVARBU - ATIDŽIAI PERSKAITYKITE PRIEŠ NAUDOJANT ĮRENGINĮ. Saugokite naudojimui ateityje mažomis šakelėmis bei atitinkančių įrengi- nio charakteristikas pjovimui, karpymui ir  reguliavimui.  Netinkamas naudojimas Bet  koks  kitoks  naudojimas  skirtingas  nei  yra  nurodyta  aukščiau,  gali  būti  pavojingas  ir  su- daryti  nuostolius  asmenims  ir/arba  daiktams.  Netinkamu naudojimu yra laikoma (kaip nurody- ta pavyzdžiuose, tačiau ne tik): –   bendras  žolės  pjovimas  ir  ypatingai  artimai  šaligatvių; –   medžiagų smulkinimas kompostui; –   genėjimo darbai; –   naudoti įrenginį  nevegetacinių  medžiagų pjo- vimui; –   naudoti įrenginį daugiau nei vienam asmeniui. Netinkamas įrenginio naudojimas nutraukia ga- rantijos galiojimą ir atmeta bet kokią Gamintojo  atsakomybę, perteikiant vartotojui atsakomybę  už visus nuostolius arba sužalojimus patiems  arba tretiesiems. IDENTIFIKACIJOS ETIKETĖ

IR ĮRENGINIO KOMPONENTAI

1.   Variklis 2.   Pjovimo mechanizmas (ašmenys) 3.   Apsauginė pjovimo plokštė 4.   Priekinė rankena 5.   Galinė rankena 6.   Galinės rankenos atblokavimo komanda 7.   Mišinio bako kamštis 8.   Užvedimo rankenėlė 9.   Žvakės korpusas 10.   Ašmenų apsauga  11.   Variklio sustabdymo jungiklis 12.   Ašmenų valdymas (akceleratoriaus svirtis) 13.   Akceleratoriaus apsaugos svirtis 14.   Starterio komanda (starter) 15.   Primerio įtaiso komanda (Primer) 21.   Atitikties ženklas 22.   Gamintojo pavadinimas ir adresas 23.   Garantuotas akustinės galios lygis 24.   Gamintojo informacinis modulis 25.  Įrenginio modelis (jeigu yra) 26.   Įrenginio numeris 27.   Sertikavimo institucijos ženklinimas (jeigu  yra)6 28.   Pagaminimo metai 29.   Gaminio kodas 30.   Emisijų numeris Atitikties deklaracijos pavyzdys randasi vadovė- lio prieš paskutiniame puslapyje.

43.  Sustabdymas SAUGUMO NURODYMAI Jūsų  įrenginys  turi  būti  saugiai  naudojamas.  Tokiam tikslui ant įrenginio buvo išdėstytos pik- togramos,  skirtos  jums priminti  pagrindines  at- sargumo priemones . Etikečių paaiškinimai yra  nurodyti žemiau. Patariame taipogi atidžiai per- skaityti saugumo normas aprašytas tam skirta- me šios knygelės straipsnelyje. Pakeisti sugadintas arba neįskaitomas etiketes. 51.   DĖMESIO! Pavojus 52.   Prieš naudojant šį įrenginį, perskaitykite ins- trukcijų vadovėlį. 53.   Jūsų  klausos  aparatas  gali  įgauti  klausos  sutrikimų. Perspėjame  šio  įrenginio  opera- torių,  kad  naudojantis  įrenginiu  normalio- mis sąlygomis kasdieniniam naudojimui gali  būti išgautas garsas tolygus arba viršijantis   85dB (A). 85 dB(A). Įrenginio veikimo metu  būtina naudoti tam atitinkamus apsaugos in- dumentus. Visada privaloma dėvėti apsau- ginius akinius (sviedimo rizika) ir akustines  prieš garsines apsaugas (rizika įgauti klau- sos  sutrikimų).  Tais  atvejais,  kai  atsiranda  įrenginio nukritimo galimybės, reikia dėvėti  apsauginį šalmą. 54.   Dėvėti apsauginę avalynę ir pirštines! 55.   Gaisro  pavojus!  Degus  mišinys.  Kuro  ne- sklaidyti aplinkoje. 56.   Mirtinas  apsinuodijimo  pavojus.  Veikimo  metu, variklis gamina nuodingas išmetamą- sias dujas. Nenaudokite įrenginio uždarose  arba  nepakankamai  ventiliuotose  patalpo- se. Apsinuodijimo pavojus. TECHNINIAI DUOMENYS [61]  Pajėgumas [62] Galia [63]  Žvakė [64]  Žvakės elektrodų atstumas [65]  Benzino santykis : alyva [66]  Bako talpa [67]  Pjovimo ilgis [68]  Operatoriaus ausies akustinio slėgio lygis [69]  Pamatuotas akustinės galios lygis [70]  Užtikrinamas garso galios lygis [71]  Matavimo netikslumas [72] Vibracijos perduotos rankai ant priekinės  rankenos [73] Vibracijos perduotos rankai ant galinės  rankenos [74]  Masė [75]  Peilio kodas (pora) SAUGOS NORMOS kurių reikia kruopščiai laikytis A) APMOKYMAS

Taisyklingam  įrenginio  naudojimui  atidžiai  per- skaitykite įrenginio naudojimo, priežiūros, užve- dimo ir sustabdymo instrukcijas. Gerai įsiminkite  įrenginio pulto funkcijas ir kaip reikia tinkamai juo  dirbti. Išmokite greitai sustabdyti variklį. 2)  Neleiskite, kad įrenginiu naudotųsi vaikai ar- ba  žmonės,  kaip  reikiant  nesusipažinę  su  ins- trukcijomis. Gali būti, kad vietiniai įstatymai lei- džia dirbti įrenginiu tik asmenims, sulaukusiems  ne mažesnio nei nustatyto amžiaus. 3)  Įrenginiu negali naudotis daugiau nei vienas  asmuo. 4)  Jokiu būdu įrenginiu negalima dirbti: –   su asmenimis, ypač vaikais ar gyvūnais esan- čiais netoliese; –   jei naudotojas jaučiasi pavargęs ar blogoje sa- vijautoje, arba vartojo medikamentus, narkoti- nes medžiagas, alkoholį arba kitas kenksmin- gas medžiagas, kurios galėtų įtakoti atidumą  ir veiksnumą. –   jei naudotojas nėra tinkamose sąlygose abiem  rankom stabiliai išlaikyti krūmapjovę ir/ar išlikti  stabiliame stovyje darbo veikloje. 5)  Būtina nepamiršti, kad operatorius ar įrengi- nio naudotojas atsako už avarijas bei žalą, pada- rytą kitiems asmenims arba jų turtui.

B) PASIRENGIMO OPERACIJOS

1)  Darbo  metu  reikia  naudoti  atitinkamą  apsi- rengimą,  kuris  apsaugotų  naudotoją  nuo  susi- žeidimų.  –   Naudoti  apsaugai  pritaikytą  prigludusį  apsi- rengimą, skirtą nuo įsipjovimų. –   Dėvėti pirštines, apsauginius akinius ir atitin- kamą nuo paslydimo avalynę.7 –   Naudoti ausines klausos apsaugai. –   Nedėvėti šalikų, marškinių, grandinėlių ir kitų  pakabinamų aksesuarų, ar kitokių plačių indu- mentų, kurie galėtų įsipainioti į įrenginį ar į ki- tas darbo vietoje esančias medžiagas. –   Tinkamai surinkti ilgus plaukus. 2)  DĖMESIO:  PAVOJUS!  Benzinas  yra  labai  degus. –   kurą laikykite tam pritaikytuose konteineriuo- se; –   naudojantis kuru nerūkykite; –   iš lėto atidarykite bako kamštį išleidžiant vidu- je esantį spaudimą; –   piltuvėlio  pagalba  užpildykite  baką  esant  tik  atviroje vietoje; –   kurą pripildykite prieš paleisdami variklį, jeigu  variklis veikia arba yra įkaitęs nepilkite benzi- no ir neatsukinėkite bako kamščio; –   jei  teka  benzinas,  variklio  nepaleiskite  ir  pa- traukite  įrenginį  nuo  vietos,  kurioje  išsipylė  kuras;  žiūrėkite,  kad  nekiltų  gaisro  pavojus,  kol kuras neišsivadės ir benzino garai neišsi- sklaidys. –   greitai išvalykite kiekvieną benzino žymę pate- kusią ant įrenginio ar ant žemės; –   neužveskite įrenginio toje vietoje kur yra išsi- skirstęs kuras; –   išvenkite  kontaktų  su  indumentais  kuriuose  yra  patekusio  kuro,  tuo  atveju  pakeisti  indu- mentus prieš užvedant variklį; –   visada ir gerai užsukite bako ir benzino talpos  kamščius. 3)  Pakeiskite  sugadintus  ar  defektuotus  dus- lintuvus. 4)  Prieš  naudojimą,  gerai  patikrinkite įrenginį ir  ypač: –   akceleratoriaus ir saugos svirtys turi būti lais- vam judėjime,  nespaudžiant  ir  atleidus  auto- matiškai turi sugrįžti į neutralią poziciją. –   jei nėra įspausta saugumo svirtis, akcelerato- riaus svirtis turi išlikti blokuota; –   variklio sustabdymo jungiklis turi lengvai judėti  iš vienos pozicijos į kitą; –   Bet kokios kibirkšties išvengimui, elektros lai- dai,  o  ypač  žvakės  laidas  turi  būti  vientisi,  o  dangtelis teisingai sumontuotas ant žvakės; –   įrenginio rankenos ir apsaugos turi būti švarios  ir sausos bei tvirtai sutvirtintos ant įrenginio; –   ašmenys niekada neturi būti apgadinti. 5)  Prieš pradedant darbą, būtina užsitikrinti, kad  visos  apsaugos  sistemos  yra  taisyklingai  su- montuotos. C) DIRBANT 1)  Neužveskite  variklio  uždarose  vietose,  kur  gali susikaupti pavojingų anglies monoksido dū- mų. 2)  Dirbkite tik dienos šviesoje arba esant geram  dirbtiniam apšvietimui.   3)  Pasirinkite stabilią stovėjimo poziciją. –   Bet kokiu atveju išvenkite dirbti ant šlapios ar  slidžios  žemės,  taip  pat  ant  nelygaus  pavir- šiaus  bei  stataus  šlaito  kur  nėra  garantuoja- mas operatoriaus stabilumas darbo metu; –   išvenkite nestabilių kopėčių ir pakilų; –   niekada nebėgioti, o vaikščioti atsargiai atsi- žvelgiant  į  galimas  kliūtis  ar  žemės  nelygu- mus. –   Visada turėkite omenyje tai, kas yra aplink jus  ir būkite atsargūs galimoms rizikoms apie, ku- rias galėtumėte nežinoti dėl įrenginio sudary- to triukšmo. 4)  Įrenginiui tvirtai esant ant žemės laisva ranka  užveskite variklį:  –   variklį užvesti mažiausiai 3 metrų atstumu nuo  kuro įpylimo vietos; –   užsitikrinti,  kad  dirbant  įrenginiu  nustatytoje  teritorijoje nėra kitų asmenų; –   nenukreipti duslintuvo, taigi dujų išmetimo link  degiųjų medžiagų. 5)  Būkite  atidūs,  kai  netoliese  esama  elektros  laidams įtampoje. 6)  Nekeiskite variklio nustatymų, neleiskite vari- kliui dirbti per dideliu apsisukimų rėžimu. 7)  Užsitikrinkite,  kad  minimalus  įrenginio  rėži- mas  yra  toks,  kuriuo  neleidžiama  judėti  ašme- nims ir po pagreitinimo, variklis netrukus sugrįžtų  iki minimalaus greičio. 8)  Laikytis  atsargumo,  kad  ašmenys  neatsi- trenktų į pašalinius kūnus ir išsikišimus atsiradu- sius dėl ašmenų sukimosi. 9)  Jeigu pjovimo prietaisas susiduria su pašali- niu kūnu arba krūmapjovė įgauna neįprastą gar- są bei vibracijas, išjunkite variklį ir sustabdykite  įrenginį. Atjunkite laidą nuo tos pačios žvakės ir  veikite, kaip yra nurodyta žemiau: –   patikrinkite nuostolius; –   patikrinkite,  ar  yra  atsilaisvinusių  dalių  ir  jas  priveržkite; –   pasirūpinkite pakeisti arba pataisyti sugadin- tas  dalis  su  charakteristiškai  atitinkančiomis  dalimis. 10)  Sustabdyti variklį prieš: –   valant arba atlaisvinant nuo užblokavimo;  –   prieš  tikrinant,  atliekant  priežiūros  darbus  ir  dirbant krūmapjove;  –   reguliuojant pjovimo prietaiso poziciją; –   paliekant įrenginį be priežiūros. D) PRIEŽIŪRA IR SANDĖLIAVIMAS 1)  Norėdami būti tikri įrenginio patikimumu, pa- sirūpinkite,  kad  veržlės  ir  varžtai  būtų  prisukti.  Nuolatinė įrenginio priežiūra yra pagrindinė tai- syklė, norint, kad įrenginys būtų saugus ir dirb- tų kokybiškai.8 2)  Nestatykite įrenginio,  jei  bake yra  benzino,  į  patalpą,  kurioje  benzino  garai  galėtų  susidurti  su liepsna, kibirkštimi ar stipriu šilumos šaltiniu. 3)  Prieš  statydami  įrenginį  į  bet  kokią  patalpą,  palaukite, kol atvės variklis. 4)  Užsidegimo rizikos sumažinimui,  reikia  vari- klį,  duslintuvą  ir  kuro  laikymo  vietą  išlaikyti  to- kiame sandėlyje kur nesirastų sausų šakų, lapų  ir pernelyg daug riebalų; patalpoje nepalikti kon- teinerio su nupjautom medžiagom. 5)  Jei  baką  reikia  ištuštinti,  atlikite  šį  veiksmą  atvirame ore, kai variklis yra atvėsęs. 6)  Dirbant su pjaunančiais įrenginiais visada dė- vėkite darbines pirštines. 7)  Prižiūrėkite ašmenų aštrumą. Visi ašmenims  atliekami darbai apart ypatingo kompetentingu- mo, reikalauja tinkamų reikmenų; saugumo su- metimais patartina  tai  vykdyti  tam  specializuo- tuose centruose. 8)  Saugumo  sumetimais,  niekada  nenaudokite  įrenginio,  su pjovimo ar kitomis  dalimis,  kai  jos  yra  susidėvėjusios  arba  pažeistos.  Sugadintos  dalys turi būti pakeistos ir niekada netaisomos.  Naudoti tik originalias atsargines dalis. Kitokios  kokybės detalės gali pakenkti įrenginiui arba jo  būklei ir pakenkti saugumui. 9)  Įrenginį laikykite toli nuo vaikams prieinamos  vietos.

E) TRANSPORTAVIMAS IR JUDINIMAS

1)  Kiekvieną kartą, kai reikia judinti arba trans- portuoti įrenginį reikia: –   Išjungti variklį, palaukti visiško ašmenų susto- jimo, nuimti žvakės dangtelį ir palaukti kol įren- ginys atvės; –   Uždėti ašmenų apsaugas; –   Paimti įrenginį už rankenų ir nukreipti ašmenis  į priešingą ėjimo kryptį. 2)  Kai įrenginys yra vežamas transportu, būtina  jį pastatyti į tokią poziciją kurioje išliktų stabiliai  blokuojamas, taip išvengiant apsivertimų su ga- limybe jį pažeisti ar išlieti benziną. NAUDOJIMO NORMOS PASTABA - tekste cituojami paveikslėliai randasi šio vadovėlio 3 ir sekančiuose pus- lapiuose.

Prieš pradedant darbą reikia: –   Patikrinti, kad ant įrenginio ir ašmenų nebūtų  atsiveržusių veržlių; –   Patikrinti, kad ašmenys būtų pagaląsti ir be  jokių pažeidimo žymių; –   patikrinti, kad oro ltras būtų švarus; –   patikrinti, kad apsaugos būtų gerai sutvirtintos  ir efektyvios; –   patikrinti rankenų ksavimą;

1.2 MIŠINIO PARUOŠIMAS

Šis  įrenginys  turi  dviejų  fazių  variklį  kuriam  yra  reikalingas benzino ir tepalinės alyvos mišinys. SVARBU Vien  tik  benzino  naudojimas  pažei- džia variklį ir  už tai  neatsakoma įrenginio  garan- tiniu būdu. SVARBU Norint išlaikyti gerą įrenginio veiksmin- gumą ir mechaninių organų ilgą tarnavimą, būtina  naudoti tik kokybišką kurą ir alyvą.

1.2.1 Benzino charakteristikos

Naudoti benziną be švino (žaliasis benzinas) su  oktaniniu numeriu ne žemesniu už 90 N.O. SVARBU Žaliasis benzinas laikomas ilgiau nei 2  mėnesius bake palieka nuosėdas. Visada naudoti  tik šviežų benziną!

1.2.2 Alyvos charakteristikos

Naudoti tik sintetinę aukštos kokybės alyvą, skir- tą dviejų fazių varikliams. Jūsų  pardavimo  punktuose  yra  alyvos  skirtos  būtent šio tipo varikliams, galinčios garantuoti il- galaikę apsaugą. Šios alyvos naudojimas sudaro 2% mišinio su- dėties, sudaryta iš 1 dalies alyvos kas 50 dalių  benzino.

1.2.3 Mišinio paruošimas ir laikymas

PAVOJUS! Benzinas ir mišinys yra de- gūs! – Benziną ir mišinį reikia laikyti atitinkamuo- se kuro bakuose, saugiose patalpose, toli nuo šilumos šaltinių ir atvirų liepsnų. – Nepalikti vaikams prieinamose vietose. – Nerūkyti ruošiant mišinį ir išvengti benzino garų išsisklaidymo. Mišinio paruošimui: –   Į  atitinkamą  baką  įpilti  maždaug  pusė  kiekio  benzino.9 –   Pripildyti pilną alyvos. –   Supilti likusį benziną. –   Užsukti kamštį ir gerai sukratyti. SVARBU Mišinys  turi  senėjimo  savybę.  Neruoškite  mišinio  dideliu  kiekiu  taip  išvengiant  nuosėdų susidarymo. SVARBU Laikyti atskirai gerai atskiriant benzino ir  mišnio  bakus,  siekiant  išvengti  juos  supainioti  naudojimo metu. SVARBU Kas kartą išvalyti benzino ir mišinio ba- kus taip pašalinant esančias nuosėdas.

PAVOJUS! Nerūkyti pilant kurą ir išveng- ti benzino garų išsisklaidymo. DĖMESIO! Atsargiai atidaryti bako dang- telį nes viduje galėtų būti susikaupusio slė- gio. Prieš kuro užpildymą: –   Gerai sukratyti mišinio baką. –   Įrenginį  stabiliai  pastatyti  tokioje  pozicijoje,  kad kuro bakelio dangtelis būtų viršuje. –   Nuvalyti bakelio dangtelį ir aplinkinę zoną taip  išvengiant, kad purvas nepatektų į vidų. –   Iš  lėto  atidaryti  kuro bakelio dangtelį taip  lei- džiant  išeiti  susikaupusiam  slėgiui.  Kuro  už- pylimą atlikti, išvengiant užpildyti bakelį iki pat  viršaus (Pav. 1). DĖMESIO! Visada užsukti kuro bakelio dangtelį, užveržiant iki dugno. DĖMESIO! Greitai išvalyti kiekvieną mi- šinio dėmę patekusią ant įrenginio ar ant že- mės ir neįjungti variklio kol benzino garai ne- bus visiškai išnykę.

RANKENOS REGULIAVIMAS (Pav. 2) Galinė rankena (1) gali įgauti 3 skirtingas pozici- jas atsižvelgiant į pjovimo planą, taip patogiausiu  būdu atlikti krūmų karpymą. DĖMESIO! Rankenos reguliavimas turi būti atliktas išjungtu varikliu. – Traukti į viršų blokavimo svirtelę (2). – Sukti  galinę  rankeną  (1)  į  pasirenkamą  pozi- ciją. – Prieš pradedant naudoti įrenginį užsitikrinkite,  kad atblokavimo svirtelė (2) būtų visiškai nu- leista ir, kad galinė rankena būtų stabili. DĖMESIO! Darbo metu, galinė rankena turi būti visada vertikalioje pozicijoje neatsi- žvelgiant į pasirinktą pjovimo būdą (3).

DĖMESIO! Įrenginio užvedimas turi būti įvykdytas mažiausiai 3 metrai nuo kuro užpil- dymo vietos. Prieš užvedant įrenginį: –   Pastatyti  įrenginį  stabilioje  pozicijoje  ant  že- mės. –   Nuimti ašmenų apsaugas. –   Užsitikrinti, kad ašmenys neliečia žemės ar ki- tų objektų. –   Užsitikrinti, kad priekinė rankena būtų stabiliai  užblokuota centrinėje pozicijoje.

2.1.1 Šaltas variklio paleidimas

PASTABA “Šaltu užvedimu” vadinamas  užvedi- mas kai jis vykdomas praėjus mažiausiai 5 minu- tėms  nuo  variklio  sustabdymo  arba  po  kuro  už- pildymo. Įrenginio užvedimui (Pav. 3). 1.   Stumti jungiklį (1) į poziciją «I». 2.   Lengvai  paspausti  “primer”  kulbą  (2)  7–10  kartų kol kuras iš lėto išeis iš vamzdelio. 3.   Pasukti  starterio  (3)  komandos  svirtelę  ant  pozicijos «B». 4.   Tvirtai laikyti įrenginį ant žemės, su viena ran- ka  ant  rankenos,  kontrolės  išlaikymui  užve- dant variklį. DĖMESIO! Jeigu įrenginys laikomas ne tvirtai, variklio pastūmimu operatorius gali prarasti pusiausvyrą arba ašmenys pasi- kreipti į kitą kliūtį bei į tą patį operatorių. 5.   Lėtai traukti užvedamąją rankenėlę 10-15 cm,  kol  atsiras  tam  tikras  pasipriešinimas,  taigi  papildomai traukti užtikrintai keletą kartų  kol  pasigirs pirmi užvedimai. SVARBU Šis  įrenginys  turi  paleidimo  sistemą  “Easy Start”, kurios pagalba variklio paleidimo operacija  yra  kitokia  ir  lengvesnė  už  tradicinius10 metodus.  Ši  sistema  sumažina  paleidimui  reika- lingą  jėgą. Reikia traukti lyną tik tiek, kiek  reikia  išgirsti variklio užsivedimą, nebūtini lyno šiurkštūs  trūktelėjimai,  kadangi  tai  nesuteikia  stipraus  at- sparumo veikimo metu. DĖMESIO! Norint išvengti nutrūkimų, netraukti lyno visu jo ilgiu, neslankinti angos pakraščiu ir tolygiai atleisti rankenėlę, išven- giant ją sugrąžinti nekontroliuojamu būdu. 6.   Laipsniškai  atleisti  lyno  traukimo  rankenėlę  (4),  išvengiant  lyno  sugrįžimo  nekontroliuo- jamu būdu. 7.   Trumpai  spustelėti  akceleratoriaus    svirtelę  (5) tam, kad savaime nuvesti starterio (3) val- dymo svirtelę į poziciją «A». 8.   Leisti  veikti  varikliui  minimaliu  greičiu  ma- žiausiai1 minutę prieš pradedant greitinti ap- sisukimus. SVARBU Jei užvedamojo lyno rankenėlė (4) pa- stoviai tampoma kartu su starterio (3) komandos svirtele  pozicijoje  “B”  variklis  gali  užsilieti  ir  taip  apsunkinti užvedimą. Variklio užsiliejimo atveju, patekusių degalų pa- šalinimui,  reikia  išardyti  žvakę  ir  lengvai  traukti  užvedamojo lyno rankenėlę (5); taigi  nusausin- ti  žvakės  elektrodus  ir sumontuoti  atgal  ant  va- riklio.

REGULIAVIMAS (Pav. 4) Įrenginio  pjovimo  greitis  reguliuojamas  naudo- jant akceleratoriaus svirtelę (1) ant galinės ran- kenos (2) Šios  svirtelės  veikimas  yra  įmanomas  tik  tuo  atveju, jeigu vienu metu būna  įspausta saugos  svirtelė (3). Judesys iš variklio į ašmenis perduodamas per  didelę  išcentrinę  jėgą  kuri  neleidžia  ašmenims  judėti varikliui veikiant minimaliu greičiu. DĖMESIO! Pjovimo mechanizmas neturi judėti su varikliui veikiant minimaliu greičiu. Jeigu pjovimo mechanizmas juda varikliui veikiant minimaliu greičiu, reikia susisiekti su jūsų Pardavėju. Taisyklingam variklio su- reguliavimui. Teisingas darbo greitis išgaunamas su iki dugno  įspausta akceleratoriaus svirtele (1). SVARBU Per pirmas 6 - 8  veikimo  valandas iš- vengti  variklio  naudojimo  iki  maksimalaus  apsu- kimų režimo.

2.3 ĮRENGINIO SUSTABDYMAS (Pav. 5)

Įrenginiui sustabdyti: –   Atleisti akceleratoriaus svirtelę (1) ir leisti veik- ti varikliui minimaliu greičiu mažiausiai keletą  sekundžių. –   Pastumti jungiklį (2) į poziciją «O». DĖMESIO! Po akceleratoriaus nustaty- mo minimaliam greičiui, praeina keletas se- kundžių kol ašmenys visiškai nustoja suktis. DĖMESIO! Avarinio sustojimo atveju, ne- trukus perjungti jungiklį į poziciją «O».

3. GYVATVORIŲ PJOVIMAS IR KARPYMAS

Aplinkinių ir aplinkos atžvilgiu: –   Išvengti,  kad  įrenginys  taptų  trukdymo  prie- monė. –   Kruopščiai  laikytis  vietinių  normų  pašalinant  po pjovimo esančias medžiagas. –   Kruopščiai  laikytis  vietinių  normų  pašalinant  tepalinę alyvą ir benziną, sugadintas dalis ar  bet kokius kitus elementus kurie gali turėti įta- kos aplinkai. –   Įpakavimo  sunaikinimas  turi  būti  atliekamas  pagal vyraujamus vietinius įstatymus. DĖMESIO! Prailgintas vibracijos išlaiky- mas gali sukelti susižalojimų ir smegenų kraujagyslių sutrikimų (žinomų kaip Raynaud fenomenas“ arba baltoji ranka“) ypač kas kenčia kraujotakos sutrikimais. Simptomai gali paliesti rankas, pulsus ir pirštus ir pasi- reiškia su jausmingumo praradimu, sustingi- mu, niežuliu, skausmu, spalvos pakeitimu ar odos struktūriniu pasikeitimu. Šie efektai gali būti išplečiami nuo žemos aplinkos tempera- tūros ir/arba nuo per stipraus įsikibimo į ran- keną. Pastebėjus simptomus, reikia sumažin- ti darbą įrenginiu ir pasitarti su gydytoju. PAVOJUS! Šio įrenginio akceleravimo įranga generuoja nežymų elektromagnetinį lauką, tačiau tuo nėra atmetama galimybė aktyvių arba pasyvių medicininių priemonių11 implantuotų operatoriui veikimo trukdymui, sudarant galimą rimtą riziką sveikatai. Tokių medicininių prietaisų nešiotojams patariama pasitarti su gydytoju arba su tų pačių medi- cininių prietaisų gamintoju, prieš naudojant įrenginį. DĖMESIO! Darbo metu dėvėti atitinkamą apsirengimą. Jūsų pardavėjas gali suteikti reikiamą informaciją apie tinkamiausias ap- saugines priemones garantuojančias darbo saugumą. DĖMESIO! Lūžimo arba nelaimingų atsi- tikimų atveju darbo metu, išjunkite variklį ir patraukite įrenginį, kad nebūtų sudaromi kiti nuostoliai; atvejais, kai yra sudaromi nuosto- liai su asmeniniais sužalojimais patiems arba tretiesiems, veikite pirmosios pagalbos pro- cedūromis ir kreipkitės į Sanitarinę Įstaigą reikalingam gydymui. Pašalinkite kruopščiai galimus detritus, kurie galėtų sudaryti nuos- tolius arba sužalojimus asmenims arba gyvū- nams jeigu liktų be priežiūros.

DĖMESIO! Pjovimo metu, įrenginys turi visada būti tvirtai laikomas abiem rankomis. DĖMESIO! Iš karto sustabdyti įrenginį jei ašmenys darbo metu užsiblokuoja arba jei įsipainioja krūmų šakose. Visada siūloma pjauti pirmiausiai dvi vertikalias  krūmokšnio puses ir vėliau viršutinę. Sureguliuoti įrenginio rankeną atsižvelgiant į pjo- vimo tipą (žr 1.4).

3.1.1 Vertikalus pjovimas (Pav. 6)

Pjovimas turi būti atliktas arkos judesiu nuo apa- čios į viršų, laikant ašmenis kuo toliau nuo pjau- namo objekto.

Pabaigus darbą: –   Sustabdyti  įrenginį,  kaip  yra  nurodyta  anks- čiau (žr. 2.3). –   Palaukti  ašmenų  sustojimo  ir sumontuoti ap- saugas.

4. ĮPRASTA PRIEŽIŪRA

Taisyklinga  priežiūra  yra  pagrindinis  dalykas  norint  išlaikyti  ilgam  įrenginio  veiksmingumą  ir  saugumą. DĖMESIO! Priežiūros operacijų metu rei- kia: – Nuimti žvakės gaubtą. – Palaukti kol variklis bus tinkamai ataušęs – Operacijoms su peiliais naudoti apsaugi- nes pirštines. – Laikyti sumontuotas ašmenų apsaugas, iš- skyrus atvejus kai dirbama su ašmenimis. – Nesklaidyti aplinkoje alyvos, benzino ar ki- tokių įtakojančių medžiagų.

kiekvieno  darbo  pabaigoje,  kruopščiai  nuvalyti  nuo įrenginio dulkes ir nuosėdas, užsitikrinti, kad  nebūtų susigadinusių dalių. pakeisti ar pataisyti  defektuotas dalis ir sutepti ašmenis taip, išven- giant rūdžių atsiradimo. Įrenginys turi būti laikomas sausoje vietoje, ne- atšiauriose klimatinėse sąlygose, su taisyklingai  sumontuota ašmenų  apsauga.

4.2 VARIKLIO IR DUSLINTUVO VALYMAS

Tam, kad sumažinti užsidegimo riziką, dažnai su  suslėgtu oru valyti cilindro briaunas ir iš duslin- tuvo pašalinti susikaupusias šakeles, lapus bei  kitas liekanas.

4.3 ORO FILTRO VALYMAS

SVARBU Oro filtro valymas yra svarbus norint iš- laikyti gerą ir ilgą įrenginio eksploataciją.   Valymas turi būti atliekamas kas 8 -10 darbo va- landų. Filtro valymui (Pav. 8). Atsukti galvelę (1) nuimti dangtelį (2) ir ltruojan- tį elementą (3). –   Nuplauti vandeniu ir muilu ltruojantį elementą  (3). Nenaudoti benzino ar kitų tirpiklių. –   Leisti ltrui išdžiūti atvirame ore.  –   Sumontuoti  atgal  ltruojantį  elementą  (3)  ir  dangtį (2) suveržiant iki galo galvelę (1).12

4.4 ŽVAKĖS PATIKRINIMAS

Periodiškai, išardyti ir metaliniu šepetėliu išvaly- ti žvakę pašalinant galimas nuosėdas  (Pav. 9). Patikrinti ir sugrąžinti teisingą atstumą tarp elek- trodų (pav. 9). Sumontuoti atgal žvakę ir su tam skirtu raktu pri- veržti iki dugno. Elektrodų  perdegimo arba izoliatoriaus gedimo  atveju,  bei kas  100 valandų veikimo, žvakė  turi  būti pakeista į kitą analogišką žvakę.

SVARBU Jeigu  numatomas  įrenginio  nenaudo- jimo laikas viršija 2 - 3 mėnesius, reikia atlikti kai  kuriuos  veiksmus  išvengiant  kliūčių  pradedant  darbą po ilgo laiko, arba sudaryti išliekančių nuos- tolių varikliui. Prieš padedant įrenginį reikia: –   Ištuštinti kuro baką. –   Užvesti  variklį  ir  laikyti  jį  užvestą  minimaliu  greičiu kol sustos, šiuo atveju yra sunaudoja- mas bake likęs kuras. –   Leisti  atvėsti  varikliui  prieš  pastatant  į  vietą  įrenginį. Įrenginio  sugrąžinimo  į  veikimą  metu,  pa- rengti  įrenginį,  kaip  yra  nurodyta  skyriuje  “1  Pasiruošimas darbui”.

5. YPATINGA PRIEŽIŪRA

Šie darbai turi būti atliekami išimtinai tik pas jū- sų Pardavėją. Operacijos atliktos netinkamose struktūrose ar- ba nekvalikuotų asmenų įtraukia garantinės for- mos nutraukimą.

5.1 MINIMALAUS GREIČIO REGULIAVIMAS

DĖMESIO! Jeigu pjovimo mechanizmas juda varikliui veikiant minimaliu greičiu, reikia susisiekti su jūsų Pardavėju. Taisyklingam variklio sureguliavimui.

Bako  viduje  yra  įdėtas  ltras,  kuris  nešvaru- mams neleidžia patekti į variklį. Kartą per metus, reikėtu pas įrenginio pardavėją  pakeisti ltrą.

5.3 KARBIURATORIAUS REGULIAVIMAS

Karbiuratorius fabrike yra sureguliuotas tokiu bū- du, kad būtų galima išgauti geras eksploatacines  savybes  kiekvienoje  naudojimo  situacijoje,  su  minimaliu kenksmingų dujų išskyrimu, atsižvel- giant į įstatymų nustatytas normatyvas. Nepakankamos  eksploatacijos  atveju,  visų  pir- miausia reikia patikrinti ar ašmenys nėra dalinai  blokuoti  ar  deformuoti,  taigi  kreiptis  į  įrenginio  pardavėją karbiuratoriaus ir variklio patikrinimui.

5.4 PEILIŲ PRIEŽIŪRA

DĖMESIO! Periodiškai patikrinti, kad aš- menys nebūtų sulenkti arba sugadinti ir, kad varžtai būtų tinkamai priveržti.

5.4.1 Ašmenų reguliavimas

Ašmenys yra linkę susidėvėti, tai pasireiškia pa- blogėjusiu pjovimu atsižvelgiant į tai, koks jis tu- rėtų būti. DĖMESIO! Ašmenų reguliavimas yra to- kia operacija, kad jeigu nėra tinkamai atlik- ta, galėtų sudaryti nuostolių tiems patiems ašmenims ir įrenginiui bei sužaloti asmenis. Dėl šios priežasties turi būti atliekama pas jūsų Pardavėją.

5.4.2 Ašmenų galandimas

Ašmenų  galandimas  yra  būtinas,  kai  pjovimo  rezultatai  sumažėja  ir  šakos  dažnai  kertasi  aš- menyse. DĖMESIO! Ašmenys su sudėvėtais pjau- tuvais niekada neturi būti galąsti, bet visada pakeisti. SVARBU Visada  siūloma,  kad  ašmenų  aštrini- mas būtų atliekamas pas įrenginio pardavėją, ku- ris tai atlieka su atitinkamais reikmenimis ir reikia- mu kompetentingumu.13

5.4.3 Ašmenų pakeitimas

SVARBU Ašmenų  pakeitimas  turi  būti  atlieka- mas pas jūsų Pardavėją. Šiam įrenginiui yra numatyta naudoti ašmenis su  puslapyje 2 pateiktoje lentelėje nurodytu kodu. Produkto  evoliucijos  data,  viršuje  cituoti  ašme- nys  laikui  einant  galėtų  būti  pakeičiami  kitais,  su analogiškomis charakteristikomis ir saugaus  veikimo.

Ką daryti jeigu ... Problemos kilmė Pataisymo veiksmai

1. Įrenginys neužsiveda arba neišlieka veiksmingas.

Netaisyklinga užvedimo  procedūra Sekti instrukcijas (žr.sk. 2) Nešvari žvakė arba tarp  elektrodų netinkamas  atstumas Patikrinti žvakę (žr.sk 4) Užkimštas oro filtras Purvina žvakė arba netai- syklingas atstumas tarp  elektrodų (žr.sk. 4) Karbiuracijos problemos Susisiekti su pardavėju

2. Įrenginys užsiveda, bet su maža galia

Užkimštas oro filtras Purvina žvakė arba netai- syklingas atstumas tarp  elektrodų (žr.sk. 4) Karbiuracijos problemos Susisiekti su pardavėju

3. Įrenginys netaisyklingai veikia arba neturi galios

Nešvari žvakė arba tarp  elektrodų netinkamas  atstumas Patikrinti žvakę (žr.sk 4) Karbiuracijos problemos Susisiekti su pardavėju

4. Įrenginys skleidžia per daug dūmų.

Neteisinga mišinio kom- pozicija Mišinio paruošimas pagal  instrukcijas (žr.sk 1) Karbiuracijos problemos Susisiekti su pardavėju

5. Ašmenys įkaista ir skleidžia dūmus

Perkaitimas atsiradęs dėl  blogo sureguliavimo Susisiekti su pardavėju

EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A) 1. Bendrovė

2. Prisiima atsakomybę, kad įrenginys:

Rankinės motorinės gyvatvorių žirklės, gyvatvorių pjovimas/reguliavimas a) Tipas / Bazinis Modelis b) Komercinis modelis c) Pagaminimo metai d) Serijos numeris e) Variklis: vidaus degimo variklis 3. Atitinka direktyvose pateiktas specifikacijas: f) Sertifikavimo įstaiga g) CE tipo tyrimas 4. Nuoroda į suderintas Normas i) Išmatuotas garso galios lygis j) Užtikrinamas garso galios lygis m) Instaliuota naudingoji galia q) Autorizuotas asmuo sudaryti TechninęDokumentaciją: r) Vieta ir Data
