BRUKSANVISNING TCH24EAP HiKOKI

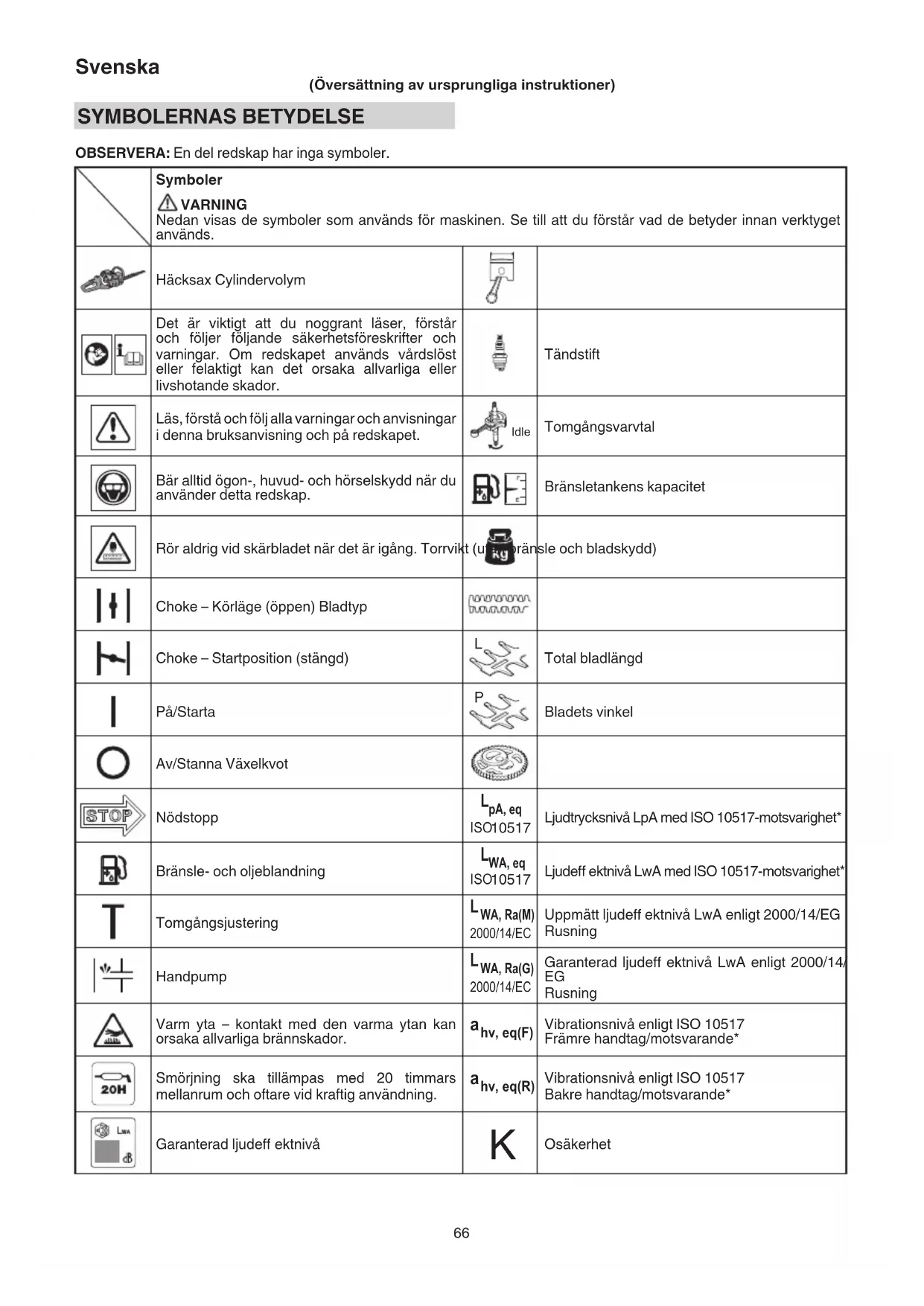

(Översättning av ursprungliga instruktioner) SYMBOLERNAS BETYDELSE OBSERVERA: En del redskap har inga symboler. Symboler VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. Häcksax Cylindervolym Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador. Tändstift Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet. Idle Tomgångsvarvtal Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap. Bränsletankens kapacitet Rör aldrig vid skärbladet när det är igång. Torrvikt (utan bränsle och bladskydd) Choke – Körläge (öppen) Bladtyp Choke – Startposition (stängd)

Total bladlängd På/Starta

Bladets vinkel Av/Stanna Växelkvot Nödstopp

Ljudtrycksnivå LpA med ISO 10517-motsvarighet* Bränsle- och oljeblandning

Ljudeff ektnivå LwA med ISO 10517-motsvarighet* Tomgångsjustering

WA, Ra(M) 2000/14/EC Uppmätt ljudeff ektnivå LwA enligt 2000/14/EG Rusning Handpump

WA, Ra(G) 2000/14/EC Garanterad ljudeff ektnivå LwA enligt 2000/14/

Rusning Varm yta – kontakt med den varma ytan kan orsaka allvarliga brännskador.

hv, eq(F) Vibrationsnivå enligt ISO 10517 Främre handtag/motsvarande* Smörjning ska tillämpas med 20 timmars mellanrum och oftare vid kraftig användning.

hv, eq(R) Vibrationsnivå enligt ISO 10517 Bakre handtag/motsvarande* Garanterad ljudeff ektnivå

Innan du använder maskinen

• Läs bruksanvisningen noggrant.

• Kontrollera att skärutrustningen är korrekt monterad och justerad.

• Starta redskapet och kontrollera förgasarens inställning. Se ”UNDERHÅLL”. OBSERVERA: Överensstämmande buller- och vibrationsnivå har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidfördelning:

• 1/5 tomgång, 4/5 rusning. VAD ÄR VAD? (Bild 1) Denna bruksanvisning täcker fl era modeller, därför kan det fi nnas en del skillnader mellan bilderna och ditt redskap. Använd anvisningarna som gäller för ditt redskap. A: Starthandtag B: Bränsletank C: Lock bränsletank D: Gasreglage E: Gasreglagets spärr F: Främre handtag G: Bakre handtag H: Tändstift I: Handskydd J: Skärblad K: Luftrenarens hölje L: Tändningsomkopplare M: Bladstyrning N: Skyddsplatta (om så utrustad) O: Växelhus P: Chokereglage Q: Låsknapp R: Urluftningspump S: Bladfodral T: Kombinationsnyckel U: Bruksanvisning VARNINGAR OCH SÄKERHETSINSTRUKTIONER Var särskilt uppmärksam på avsnitt som föregås av följande ord: VARNING Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall. VIKTIGT Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning. OBSERVERA Information som är viktig för att klargöra en åtgärd och därmed undvika misstag. Spara för framtida referens. VARNING

DENNA HÄCKTRIMMER KAN ORSAKA ALLVARLIGA

PERSONSKADOR. Läs noga igenom instruktionerna för korrekt hantering, iordningställande, underhåll, start och stopp av häcktrimmern. Bekanta dig med alla reglage och rätt användning av häcktrimmern. Användarens säkerhet ○ Bär huvudskydd (1). (Bild 2) ○ Använd alltid ansiktsskydd eller skyddsglasögon (2). (Bild 2) ○ Använd godkänt hörselskydd (3). (Bild 2) Långvarig exponering för buller kan orsaka permanenta hörselskador. Var uppmärksam på din omgivning. Håll ett öga på kringstående som kanske signalerar om ett problem. Ta bort säkerhetsutrustning omedelbart efter det att motorn har stängts av. ○ Använd alltid kraftiga, långarmade tröjor (4), långbyxor (5), halkfria skor (6) och handskar (7). (Bild 2) Bär aldrig löst sittande kläder, smycken, kortbyxor eller sandaler och gå aldrig barfota. Bind upp håret så att det inte räcker nedanför axelhöjd. ○ Använd inte verktyget medan du är trött, sjuk eller påverkad av alkohol, droger eller mediciner. ○ Använd inte verktyget på natten eller i dåligt väder då sikten är dålig. Och använd inte verktyget när det regnar eller direkt efter att det har regnat. Om du arbetar på lerigt underlag kan en olycka inträff a om du tappar balansen. ○ Låt aldrig ett barn eller en oerfaren person använda maskinen. ○ Se upp för överhängande strömkablar. ○ Starta inte motorn om det fi nns lättantändliga föremål såsom torra löv, papper eller bränsle i närheten. ○ Starta eller kör aldrig motorn inne i ett stängt rum eller byggnad. Inandning av avgaser kan vara dödligt. ○ Håll handtagen fria från olja och bränsle. ○ Håll händerna borta från skärande delar. ○ Ta inte tag i och håll inte i enheten i de skärande delarna. ○ Använd handskar när du installerar eller tar bort skärbladet. Om detta inte görs kan det orsaka personskador. ○ Säkerställ att skärbladet har stannat innan du sätter ned redskapet när det har stängts av. ○ När du arbetar under en längre tid, se till att ta en paus med jämna mellanrum för att undvika eventuellt Hand-arm-vibrationssyndrom (HAVS) som orsakas av vibrationer. ○ Om skärmekanismen stöter emot ett främmande föremål eller om häcktrimmern böörjar ge ifrån sig konstiga ljud eller börjar vibrera, koppla bort strömmen och vänta tills häcktrimmern har stoppat helt. Koppla bort tändstiftsvajern från tändsiftet och utför följande steg:

• Kontrollera om häcktrimmern är skadad;

• Kontrollera om det fi nns lösa delar och spänn dem i så fall;

• Byt ut eventuella skadade delar mot reservdelar med samma specifi kationer. VARNING ○ Använd alltid lämplig skyddsutrustning och klädsel när du använder verktyget. Om detta inte följs kan det leda till olyckor, såsom brännskador eller skador. (Bild 2) ○ Rör inte vid tändstiftsområdet eller områden med högspänning under körning. Det kan orsaka elektriska stötar. ○ Låt inte barn komma i närheten av verktyget när det används. ○ Rör inte vid motorn, ljuddämparskyddet eller avgasutblåset under körning eller strax efter körningen. Det kan leda till brännskador eller andra skador. ○ Antivibrationssystemet garanterar inte att du inte får hand-arm-vibrationssyndrom eller karpaltunnelsyndrom. Därför måste användare som använder verktyget kontinuerligt och regelbundet kontrollera händernas och fi ngrarnas tillstånd noggrant. Om något av ovanstående symptom uppstår, sök omedelbart medicinsk hjälp. 000BookTCH24EAP.indb67000BookTCH24EAP.indb67 2019/01/2917:39:182019/01/2917:39:18Svenska

○ Om du använder några medicinelektroniska/elektroniska enheter såsom en pacemaker, rådgör med din läkare samt tillverkaren av enheten innan du använder någon elektrisk utrustning. Enhetens/maskinens säkerhet ○ Kontrollera hela enheten/maskinen före varje användning. Byt ut skadade delar. Se efter så att det inte förekommer något bränsleläckage och kontrollera att alla fästen är på plats och är ordentligt åtdragna. ○ Byt ut delar som är spräckta, ytskadade eller skadade på annat sätt innan du använder redskapet. Defekta delar kan öka risken för olyckor och kan orsaka personskador. ○ Låt inte någon stå i närheten vid justering av förgasaren. ○ Använd endast tillbehör som tillverkaren rekommenderar för detta redskap. ○ Före användningen, se till att inga verktyg, såsom justeringsnyckeln eller den fasta nyckeln, fortfarande sitter kvar på enheten. VARNING ○ Modifi era aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för. ○ Att manipulera motorn gör att EU-typgodkännande av denna motor blir ogiltigförklarad. ○ Icke auktoriserade modifi eringar och/eller tillbehör kan orsaka allvarliga personskador eller dödsfall för användaren eller andra personer. Bränslesäkerhet ○ Blanda och hantera bränslet utomhus och på en plats där det inte fi nns någon risk för gnistor eller öppen eld. ○ Använd en behållare som är godkänd för bränsle. ○ Gå minst 3 m från tankningsplatsen innan motorn startas. ○ Stanna motorn innan tanklocket tas bort. Ta inte bort tanklocket under drift. ○ Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det fi nns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut. VARNING ○ Bränsle kan lätt antändas eller explodera och är farligt att andas in, så var extra försiktig vid hantering och påfyllning av bränsle. ○ Rök inte själv och tillåt inte någon annan att röka nära bränslet eller redskapet eller vid användning av redskapet. ○ Torka upp utspillt bränsle före start av motorn. ○ Förvara redskapet och bränslet på en plats där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer eller strömställare, värmepannor, etc. ○ När du använder enheten på torra platser, se till att brandsläckningsutrustning fi nns snabbt tillgänglig. ○ Om du stänger av motorn för att fylla på bränsle, se till att enheten har svalnat innan du tankar. Skärsäkerhet ○ Försök inte att klippa annat material än häckar, buskar, träd och dylikt. ○ Kontrollera området som ska röjas före varje användning. Ta bort föremål som kan kastas iväg eller trassla in sig. Använd inte i områden där det fi nns trädrötter eller stenar. ○ Använd andningsskydd om du röjer gräs på platser som besprutats med insektsgift. ○ Håll andra, såsom barn, djur, åskådare och medhjälpare, utanför riskområdet på 15 m. Stanna omedelbart motorn om någon närmar sig. ○ Var försiktig då motorstarten kan fördröjas efter att du dragit i starthandtaget. ○ Håll i ordentligt i redskapet med båda händerna. ○ Se till att du står stadigt och med god balans. Sträck dig inte. Om du tappar balansen under arbetet kan det leda till personskador. ○ Håll alla kroppsdelar borta från ljuddämpare och skärbladet så länge motorn går. ○ Undvik att arbeta med saxen över axelhöjd. Använd ALDRIG saxen när du står på en stege, i ett träd eller på något ostadigt underlag. ○ Var försiktig när du arbetar i områden där det fi nns elkablar eller gasledningar. ○ När verktyget fl yttas till en ny arbetsplats, eller vid inspektion, justering, etc., se till att stänga av motorn och försäkra dig om att alla skärblad har stannat. ○ Placera aldrig maskinen på marken när den är igång. ○ Rör aldrig vid skärbladet när det är igång. ○ Ha alltid en första-hjälpen-väska till hands när du använder elektrisk utrustning. ○ Stäng av motorn och kontrollera att skärbladet har stannat helt innan du lämnar enheten obevakad. ○ Om du av misstag stöter till eller tappar enheten, inspektera den omedelbart för att se till att det inte fi nns skador, sprickor eller deformationer. ○ Om verktyget inte fungerar korrekt, och det förekommer konstiga ljud eller vibrationer, stäng av motorn omedelbart och kontakta din återförsäljare för inspektion och reparation av utrustningen. Fortsatt användning under dessa förhållanden kan orsaka personskador eller verktygsskador. ○ Använd i enlighet med lokala lagar och förordningar. VARNING Om ett främmande föremål fastnar i skärbladet ska du stänga av motorn och ta bort föremålet försiktigt med en tång eller liknande efter att häcksaxen har svalnat. Var försiktig när du tar bort det främmande föremålet, eftersom skärbladet kan fl ytta på sig på grund av spelrummet. Skötselsäkerhet ○ Underhåll redskapet enligt anvisningarna. ○ Koppla bort tändstiftet innan underhållsarbete utförs, förutom vid förgasarjusteringar. ○ Låt inte någon stå i närheten vid justering av förgasaren. ○ Använd endast originalreservdelar från Tanaka som rekommenderas av tillverkaren. ○ När häcksaxen stängs av för underhåll, inspektion eller förvaring ska du stänga av strömkällan, koppla bort tändstiftshatten från tändstiftet och se till att alla rörliga delar har stannat. Låt häcktrimmern svalna innan du utför inspektion, justering osv. VIKTIGT Demontera aldrig starthandtaget. Det fi nns risk för att rekylfjädern orsakar kroppsskada. VARNING Felaktigt underhåll kan orsaka svåra skador på motorn eller leda till allvarliga kroppsskador. Transport och förvaring ○ Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen. ○ Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport. Om detta inte görs kan det orsaka brand eller olyckor. ○ Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det fi nns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut. ○ Förvara redskapet oåtkomligt för barn. ○ Rengör och underhåll enheten noggrant och förvara den på en torr plats. 000BookTCH24EAP.indb68000BookTCH24EAP.indb68 2019/01/2917:39:182019/01/2917:39:18Svenska

○ Se till att startknappen är avstängd vid transport eller förvaring. ○ Vid transport och förvaring ska bladskyddet placeras på bladet. ○ Du måste säkra maskinen under transport för att undvika bränsleläckage och skador. ○ Byt ut varningsetiketter som inte kan läsas eller som lossnat. För att köpa nya etiketter, kontakta en Tanaka- återförsäljare. Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktig och använd sunt förnuft. Kontakta en Tanaka-återförsäljare om du behöver hjälp. TEKNISKA DATA TEKNISKA DATA för maskinen återfi nns i tabellen på sida

OBSERVERA Rätt till ändringar förbehålls. ANVÄNDNING Bränsle (Bild 3) VARNING ○ Häcksaxen är utrustad med en tvåtaktsmotor. Kör alltid motorn med oljeblandad bensin. Se till att ventilationen är tillfredställande vid tankning eller hantering av bränslet. ○ Bränsle är mycket lättantändligt och man kan skadas allvarligt vid inandning eller stänk på kroppen. Var alltid uppmärksam när du hanterar bränsle. Se till att alltid ha god ventilation vid hantering av bränsle inomhus. Bränsle ○ Använd alltid 89-oktanig blyfri bensin. ○ Använd äkta tvåtaktsolja eller använd en blandning mellan 25:1 och 50:1. Vänligen rådfråga en Tanaka- återförsäljare angående blandningsförhållandet. ○ Om originalolja inte fi nns tillgänglig, använd en olja av hög kvalitet med tillsats av antioxidationsmedel och uttryckligt märkt för användning i tvåtaktsmotorer (JASO FC GRADE OIL eller ISO EGC GRADE). Använd inte oljeblandning av typ BIA eller TCW (avsedd för vattenkylda tvåtaktsmotorer). ○ Använd aldrig motorolja (10 W/30) eller spillolja. ○ Blanda aldrig bränsle och olja i maskinens bränsletank. Blanda alltid bensin och olja i en separat ren behållare. Börja alltid med att fylla i halva bensinmängden. Häll därefter i hela mängden olja. Blanda (skaka) bränsleblandningen. Häll sedan i återstående mängd bensin. Blanda (skaka) bränsleblandningen ordentligt innan blandningen hälls i bränsletanken. Mängd blandad mängd tvåtaktsolja och bensin Bensing (liter) Tvåtaktsolja (ml) Proportion 50:1 Proportion 25:1 0,5 10 ——— 20

Bränslepåfyllning VARNING ○ Stäng alltid av motorn och låt den svalna några minuter innan bränslepåfyllning. Rök inte och undvik öppen eld och gnistor i närheten av tankningsplatsen. ○ Öppna tanklocket långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner. ○ Dra åt tanklocket ordentligt efter tankning. ○ Flytta alltid apparaten minst 3 m från tankningsplatsen före start av motorn. ○ Tvätta alltid omedelbart bort utspillt bränsle på kläder med tvål. ○ Kontrollera noggrant så att inga bränsleläckage fi nns efter påfyllningen. ○ För att avlägsna eventuell statisk elektricitet före bränslepåfyllning mellan huset, bränslebehållaren och operatören, se till att vidröra mark som är lätt fuktig. Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken. Se till att bränslet är ordentligt blandat före tankning genom att skaka behållaren. Start VARNING ○ Innan du startar verktyget ska du se till att skärbladet inte vidrör något föremål eller marken. Annars kan skärbladet oväntat röra på sig och orsaka skada. ○ Se till att skärbladet inte rör på sig när motorn går på tomgång. Om det rör på sig ska du justera tomgångsvarvtalet enligt instruktionerna i ”Tomgångsjustering” i avsnittet ”UNDERHÅLL”. Om skärbladet fortfarande roterar efter denna justering, stäng omedelbart av motorn och avsluta användning. Ta sedan verktyget till närmaste auktoriserade Tanaka- återförsäljare. (1) Start av kall motor

1. Skjut tändningsomkopplaren (8) till läge ON. (Bild 4)

2. Tryck på handpumpen (9) fl era gånger så att bränsle

fl yter in i förgasaren. (Bild 5)

3. Ställ in chokereglaget (10) till START-läget (stängd) (A).

4. Dra snabbt i starthandtaget. Var noga med att hålla

fast handtaget i handen så att det inte släpps tillbaka. (Bild 7)

5. När du hör att motorn vill starta, ställ tillbaka

chokereglaget till läget RUN (öppen) (B). (Bild 6)

6. Dra snabbt i starthandtaget igen. (Bild 7)

OBSERVERA Om motorn inte startar upprepa moment 2 till 5.

7. Varmkör motorn i cirka 2-3 minuter innan den belastas.

8. Kontrollera att skärbladet inte rör på sig när motorn går

på tomgång. (2) Start av varm motor Utför endast 1, 2, 6 och 8 i startproceduren för en kall motor. Om motorn inte startar, utför samma startförfarande som för en kall motor. Kapning VARNING Använd alltid en lämplig skyddsutrustning när du använder enheten. (Bild 2) OBSERVERA Använd i enlighet med lokala lagar och förordningar. 000BookTCH24EAP.indb69000BookTCH24EAP.indb69 2019/01/2917:39:192019/01/2917:39:19Svenska

○ Arbeta alltid med högt varvtal för att vidmakthålla tillräcklig klippningshastighet. ○ Vid trimning av häckar, håll trimmern så att bladen är mellan 15 och 30 grader från horisontalplanet och sväng trimmern i en båge mot häckens kant för att klippresterna ska trilla av. (Bild 8) ○ Vid trimning av sidorna på häcken håll bladet vertikals och klipp med svepande rörelser. (Bild 9) OBSERVERA ○ Vissa trädgårdsträd har mycket hårt trä och kan vara bortom verktygets kapacitet även om tjockleken är normal. Använd en sekatör för att ta bort tjocka grenar innan du påbörjar arbetet. ○ Ett snett snitt kan också överskrida verktygets kapacitet, eftersom längden på snittet är större. Se till att trimma tjocka grenar vinkelrätt. VIKTIGT Arbeten som upprepade gånger gör att bladet stannar kommer till slut skada verktyget. Flerstegsvridhandtag (Bild 10) Det bakre handtaget kan vridas i 90 grader för att ge en bekväm arbetsställning och möjliggöra olika skärvinklar. Handtaget kan låsas i fem olika positioner. Vrida det bakre handtaget

1. Skjut låsknappen (11) så att handtaget kan vridas.

2. Vrid handtaget till önskat 0°, 45° eller 90° låsläge och

släpp sedan låsknappen för att låsa handtaget på plats.

OBSERVERA ○ Innan du ställer om det bakre handtaget, bör du försäkra dig om, att verktyget går på tomgång eller att motorn är avstängd. ○ Gasreglaget kan inte läggas i om handtaget inte är säkrat (låsknappen är intryckt). Stopp (Bild 11) Minska motorns varvtal och kör på tomgång några minuter, stäng sedan av tändningslåset (8). OBSERVERA Om motorn inte stannar kan den tvingas att stanna genom att vrida chokespaken till START-läget. Innan du startar motorn, fråga en Tanaka-återförsäljare för reparation. UNDERHÅLL

ANORDNINGAR OCH SYSTEM FÖR

UTSLÄPPSKONTROLL FÅR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV VERKSTÄDER FÖR ICKE- MOTORFORDON ELLER INDIVIDER. Förgasarjustering (Bild 12) Förgasaren är en precisionsdetalj som blandar luft och bränsle, och den är utformad för att säkerställa hög prestanda från motorn. Innan verktyget levereras från fabriken, har förgasaren justerats under en testkörning. Gör endast justeringar om det är nödvändigt på grund av miljöförhållanden (klimatet eller atmosfärstrycket), typen av bränsle, typen av tvåtaktsolja, etc. VARNING ○ Eftersom förgasaren är tillverkad med en hög grad av precision, ta inte isär den. ○ För denna produkt är tomgångsvarvtalet den enda inställning hos förgasaren som kan justeras (T). T = Justerskruv för tomgångsvarvtal. Tomgångsjustering (T) VARNING ○ När motorn stoppas, vrid inte överdrivet på tomgångsjusteringsskruven (T) medurs. Annars kan skärbladet oväntat röra på sig och orsaka skada när motorn startar. ○ Justera inte tomgångsjusteringsskruven (T) av någon annan anledning än att justera tomgången. Kör motorn medan du justerar tomgången. (1) Om motorn stannar under tomgång Starta motorn och vrid långsamt tomgångsjusteringsskruven (T) medurs tills den är i ett läge där motorn roterar jämnt. Se till att skärbladet i detta läge inte rör på sig. (2) Om skärbladet rör på sig vid tomgång Vrid långsamt tomgångsjusteringsskruven (T) moturs tills den är i ett läge där skärbladet inte rör på sig. Se då till att motorn roterar jämnt. VARNING Om skärbladet fortfarande rör sig efter justering av tomgångsjusteringsskruven (T), stäng omedelbart av motorn och avsluta användning. Kontakta sedan närmaste auktoriserade Tanaka-återförsäljare. Luftfi lter (Bild 13) Luftfi ltret (12) måste rengöras från damm och smuts för att undvika: ○ Förgasarfel ○ Startprobl ○ Minskad motoreff ekt ○ Onödigt slitage på motorns delar ○ Onormal bränsleförbrukning Rengör fi ltret dagligen eller oftare om redskapet används på speciellt dammiga arbetsområden. Lossa skruven (13) och ta bort luftreningens hölje och luftfi ltret (12). Tvätta det i varmt tvålvatten. Kontrollera att fi ltret är torrt innan det monteras. Ett luftfi lter som har används länge kan inte rengöras helt och hållet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat fi lter måste alltid bytas ut. Bränslefi lter (Bild 14) Ta bort bränslefi ltret (14) från bränsletanken och byt det om det är smutsigt. OBSERVERA Ett blockerat bränslefi lter (14) kan förhindra bränslematningen och orsaka ett rotationsfel hos motorn. Tändstift (Bild 15) Tändstiftet påverkas av: ○ Felaktig förgasarinställning. ○ Felaktig bränsleblandning (för mycket olja i bensinen) ○ Smutsigt luftfi lter. ○ Svåra arbetsförhållanden (t.ex. kyla). Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg eff ekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först. Om tändstiftet är smutsigt rengör och kontrollera elektrodavståndet. Justera om nödvändigt. Rätt avstånd är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända. OBSERVERA I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift, använd samma typ av tändstift vid byte. 000BookTCH24EAP.indb70000BookTCH24EAP.indb70 2019/01/2917:39:192019/01/2917:39:19Svenska

Skärblad VARNING Bär skyddshandskar vid hantering eller underhåll på klingan. Bladen är monterade på bladstyrningen med fem eller sex skruvar. Dessa skruvar är åtdragna med ett spel så att skären kan röra sig jämnt. För att justera bladspelet (Bild 16)

1. Lossa bladets fästmuttrar (15).

2. Dra åt sågbladets fästskruvar helt (16) och lossa dem

sedan ungefär ett 3/8 varv.

3. När skruvarna (16) är inställda i denna position drar du åt

bladets fästmuttrar (15). OBSERVERA (1) När spelet är för litet Bladen rör sig inte riktigt och glidytorna kan kärva. (2) När spelet är för stort Bladen är inte vassa nog. OBSERVERA Se till att byta ut bladets fästskruvar när de blir lösa, slitna eller skadade. Se även till att byta ut skadade skärblad. Smörjning av bladet (Bild 17) Vid trimning kan sav fastna på bladkanten och öka belastningen. Använd maskinolja (eller cykelolja el. liknande) för att smörja bladet och torka av bladet med en trasa. För att förhindra att bladet rostar ska du se till att smörja bladet efter varje användningstillfälle och när det inte ska användas under en längre tid, innan du sätter på bladet i bladfodralet. Växellåda (Fig. 18) Fyll på fett ungefär var 20:e drifttimme. Fyll på med ett litiumbaserat fett, ungefär 3 g, via smörjnippeln på växellådans sida (indikerad med en pil) med hjälp av en kommersiellt tillgänglig patronfettpistol. OBSERVERA Låt huset svalna innan du utför inspektion eller underhåll av växelhuset. Långtidsförvaring Tappa ur allt bränsle från bränsletanken. Starta motorn och låt den gå tills den stannar. Reparera eventuella skador som har uppstått vid användning. Rengör motorsågen med en ren trasa eller med tryckluft. Droppa några droppar tvåtaktsmotorolja i cylindern genom tändstiftshålet och dra runt motorn några gånger så att oljan sprid. Täck över motorsågen och förvara den på en torr plats. Underhållsschema Nedan följer några allmänna underhållsinstruktioner. För ytterligare information, vänligen kontakta en Tanaka- återförsäljare. Dagligt underhåll ○ Rengör maskinen utvändigt. ○ Kontrollera om bladsstyrningen och skyddsplattan (om så utrustad) är skadade eller har sprickor. Byt ut dem om de är skadade eller spruckna. ○ Kontrollera att skärbladet är vasst och att det inte har några sprickor. ○ Kontrollera att bladets fästmuttrar är ordentligt åtdragna. ○ Kontrollera att bladskyddet är oskadat och att det kan sättas fast ordentligt. ○ Kontrollera att muttrar och skruvar är ordentligt åtdragna. ○ Kontrollera att enheten är oskadad och fri från defekter. Veckounderhåll ○ Kontrollera startapparaten, speciellt startsnöre och returfjäder. ○ Rengör tändstiftet utvändigt. ○ Demontera tändstiftet och kontrollera elektrodavståndet. Justera det till 0,6 mm eller byt tändstift. ○ Kontrollera att luftintaget vid starthandtaget inte är igensatt. ○ Kontrollera, att växellådan är fylld med fett. ○ Rengör luftfi ltret. Månadsunderhåll ○ Skölj bränsletanken med bensin. ○ Rengör förgasaren utvändigt och utrymmet runt omkring. ○ Rengör fl äkten och utrymmet runt omkring den. 000BookTCH24EAP.indb71000BookTCH24EAP.indb71 2019/01/2917:39:192019/01/2917:39:19Svenska

FELSÖKNING Använd kontrollerna i tabellen nedan om verktyget inte fungerar normalt. Om detta inte löser problemet, rådfråga din återförsäljare eller Tanaka-återförsäljaren. Tillstånd Orsak Åtgärd Motorn startar inte Bränslesystem Bränsletanken är tom eller bränslenivån är låg Fyll på bränsletanken med rätt bränsleblandning (25:1–50:1) Bränsletanken innehåller gammalt bränsle (obehaglig lukt) Ersätt med nytt bränsle För mycket bränsle absorberas och tändstiftet är vått

1. Koppla bort tändstiftet och låt torka

2. Dra i starthandtaget 5 eller 6 gånger för att

ta bort överfl ödigt bränsle

3. Montera tändstiftet

4. Ställ chokereglaget på läge RUN och dra i

starthandtaget Bränslefi ltret är igensatt med smuts Rengör bränslefi ltret Bränsleledningen är böjd eller frånkopplad Se till att bränslet fl ödar jämnt Fel på förgasaren Kontakta en Tanaka-återförsäljare Elsystem Stoppknappsledningen har kortslutits Kontakta en Tanaka-återförsäljare Tändstiftet är smutsigt Byt ut eller rengör tändstiftet Elektrodavståndet är för stort Justera avståndet till 0,6 mm Dålig förbindelse mellan högspänningskabel och tändstift Återanslut Fel på elsystemet Kontakta en Tanaka-återförsäljare Övrigt Ljuddämparens utlopp är tilltäppt med kol Kontakta en Tanaka-återförsäljare Motorn startar men dör direkt Motorn har en tendens att stängas av Bränslesystem Bränsletanken är tom eller bränslenivån är låg Fyll på bränsletanken med rätt bränsleblandning (25:1–50:1) Bränsletanken innehåller gammalt bränsle (obehaglig lukt) Ersätt med nytt bränsle Tvåtaktsolja har inte tillsatts Kontakta en Tanaka-återförsäljare Chokereglaget är i START-läge Ställ chokereglaget på läge RUN Luft har kommit in i bränslesystemet Återanslut bränsleledningen eller kopplingen Fel på förgasaren Kontakta en Tanaka-återförsäljare Elsystem Tändningsfel Tändstiftet fungerar inte Ersätt med nytt tändstift Elsystemet fungerar inte Kontakta en Tanaka-återförsäljare Övrigt Överhettning av motorn Fel modell på tändstiftet Ersätt med angiven del Se ”TEKNISKA DATA” Smutsig luftrengörare Rengör Tilltäppning av kol (ljuddämparens utlopp) Rengör Otillräcklig kompression (kolv, kolvring, cylinder) Kontakta en Tanaka-återförsäljare 000BookTCH24EAP.indb72000BookTCH24EAP.indb72 2019/01/2917:39:192019/01/2917:39:19Svenska

Tillstånd Orsak Åtgärd Onormala vibrationer Handtaget, handtagsfästet eller någon annan fästanordning är lös Kontrollera och dra åt Klingan är böjd eller skadad Kontakta en Tanaka-återförsäljare Fettnivån är låg i växelhuset Fyll på fettet Se ”underhåll av växellåda” Bladspelet är för stort Justera bladspelet Se ”underhåll av skärblad” Motorn går men klingan rör sig inte Rörelsen är svag Växelfel Kontakta en Tanaka-återförsäljare Bladspelet är för litet Justera bladspelet Se ”underhåll av skärblad” Bladet är böjt eller skadat Kontakta en Tanaka-återförsäljare Främmande material har fastnat i bladet Avlägsna det främmande föremålet Sav har klistrats fast, eller rostat bladet Avlägsna sav eller rost Se ”underhåll av skärblad” Kapningsprestandan är dålig Bladspelet är för stort Justera bladspelet Se ”underhåll av skärblad” Bladet är slött Slipa bladet Se ”underhåll av skärblad” Be en Tanaka-återförsäljare att ersätta bladet med ett nytt Klingans skärkapacitet har överskridits Se ”driftsförfaranden för skärning” Motorn stannar inte Stoppknappen fungerar inte Ställ chokereglaget på läge START för att stoppa motorn Avsluta användning omedelbart och kontakta en Tanaka-återförsäljare Motorn stannar när gasspjället är stängt Tomgångsvarvtalet är för lågt Justera tomgångsvarvtalet Se ”underhåll av tomgångsjusteringsskruven (T)” Om detta tillstånd fortfarande inträff ar efter justering av tomgångsvarvtal, kontakta en Tanaka-återförsäljare Bladet fortsätter att röra sig när gasventilen stryps Tomgångsvarvtalet är för högt Justera tomgångsvarvtalet Se ”underhåll av tomgångsjusteringsskruven (T)” Om detta tillstånd fortfarande inträff ar efter justering av tomgångsvarvtal, kontakta en Tanaka-återförsäljare Gasvajern är för hårt spänd Kontakta en Tanaka-återförsäljare 000BookTCH24EAP.indb73000BookTCH24EAP.indb73 2019/01/2917:39:192019/01/2917:39:19Dansk

Vi intygar på eget ansvar att denna häcksax, identifi erad enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi l enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len. Bilaga V (2000/14/EG): För information rörande buller, se kapitelbeskrivningen. Denna försäkran gäller för produkten med tillhörande CE-märkning.
