BRUGSANVISNING TCH24EAP HiKOKI

(Oversættelse af original brugervejledning)

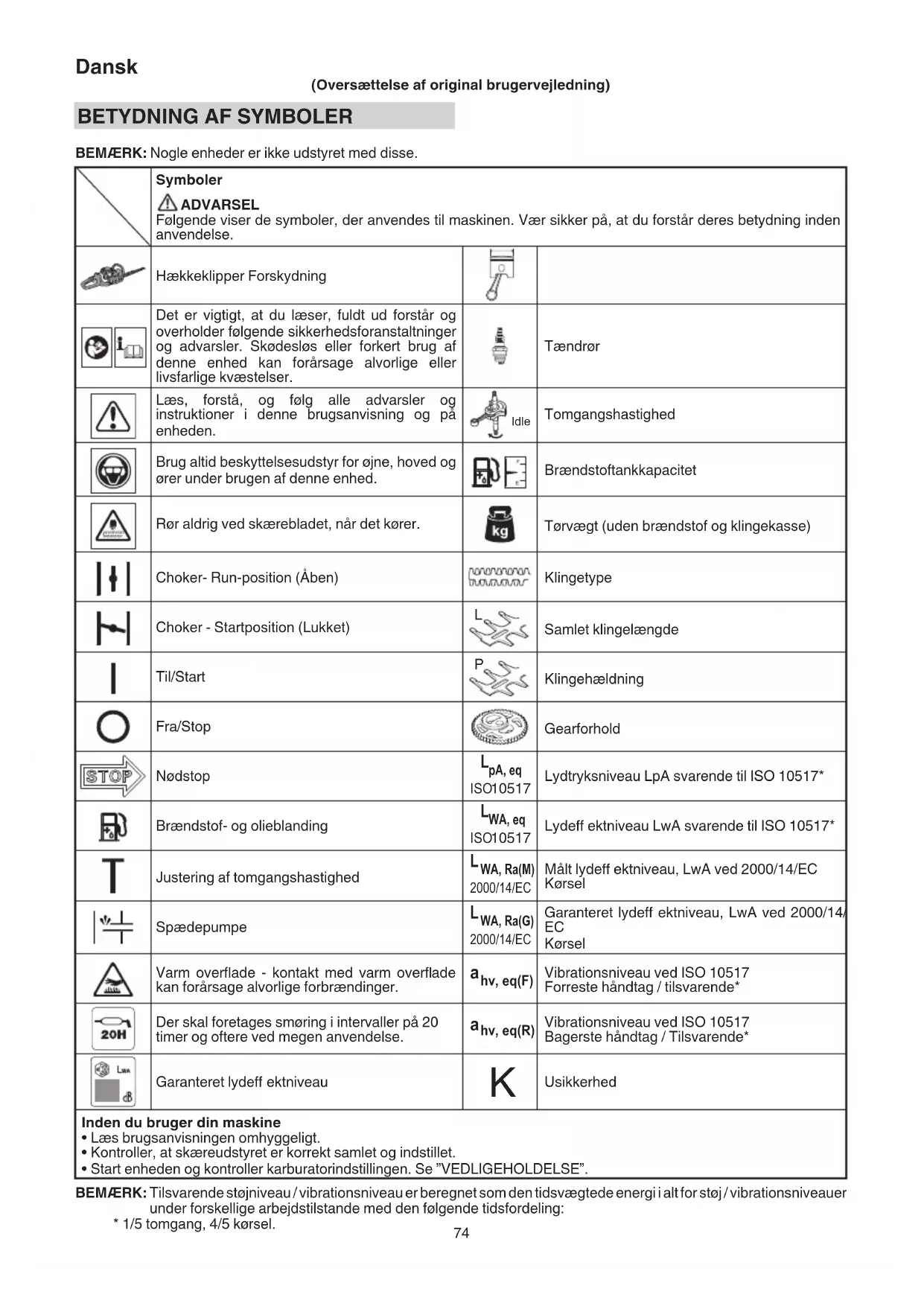

BETYDNING AF SYMBOLER

BEMÆRK: Nogle enheder er ikke udstyret med disse. Symboler ADVARSEL Følgende viser de symboler, der anvendes til maskinen. Vær sikker på, at du forstår deres betydning inden anvendelse. Hækkeklipper Forskydning Det er vigtigt, at du læser, fuldt ud forstår og overholder følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller livsfarlige kvæstelser. Tændrør Læs, forstå, og følg alle advarsler og instruktioner i denne brugsanvisning og på enheden. Idle Tomgangshastighed Brug altid beskyttelsesudstyr for øjne, hoved og ører under brugen af denne enhed. Brændstoftankkapacitet Rør aldrig ved skærebladet, når det kører. Tørvægt (uden brændstof og klingekasse) Choker- Run-position (Åben) Klingetype Choker - Startposition (Lukket)

Samlet klingelængde Til/Start

Klingehældning Fra/Stop Gearforhold Nødstop

Lydtryksniveau LpA svarende til ISO 10517* Brændstof- og olieblanding

Lydeff ektniveau LwA svarende til ISO 10517* Justering af tomgangshastighed

WA, Ra(M) 2000/14/EC Målt lydeff ektniveau, LwA ved 2000/14/EC Kørsel Spædepumpe

Kørsel Varm overfl ade - kontakt med varm overfl ade kan forårsage alvorlige forbrændinger.

Usikkerhed Inden du bruger din maskine

• Læs brugsanvisningen omhyggeligt.

• Kontroller, at skæreudstyret er korrekt samlet og indstillet.

• Start enheden og kontroller karburatorindstillingen. Se ”VEDLIGEHOLDELSE”. BEMÆRK: Tilsvarende støjniveau / vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj / vibrationsniveauer under forskellige arbejdstilstande med den følgende tidsfordeling:

HVAD ER HVAD? (Fig. 1) Eftersom denne brugsanvisning dækker fl ere modeller, kan der være noget forskel mellem billederne og din enhed. Brug de instruktioner, der gælder for din enhed. A: Starterhåndtag B: Brændstoftank C: Brændstoftankens dæksel D: Gashåndtag E: Gashåndtagsspærre F: Forreste håndtag G: Bagerste håndtag H: Tændrør I: Håndskærm J: Knivsblad K: Luftfi lterdæksel L: Tændingskontakt M: Knivstyr N: Beskyttelsesplade (hvis udstyret med en sådan) O: Gearkasse P: Chokerhåndtag Q: Låseknap R: Spædepumpe S: Bladskede T: Kombi-topnøgle U: Brugsanvisning ADVARSLER OG SIKKERHEDSINSTRUKTIONER Vær særlig opmærksom på udsagn, hvor følgende ord står foran: ADVARSEL Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller dødsfald. FORSIGTIG Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret. BEMÆRK Nyttig information for korrekt funktion og brug. Opbevares til senere brug. ADVARSEL

DENNE HÆKKEKLIPPER KAN FORÅRSAGE

ALVORLIG SKADE. Læs vejledningerne omhyggeligt vedrørende korrekt håndtering, forberedelse, vedligeholdelse, samt hvordan hækkeklipperen startes og stoppes. Gør dig bekendt med alle betjeningsenhederne, samt hvordan hækkeklipperen bruges korrekt. Operatørsikkerhed ○ Brug høreværn (1). (Fig. 2) ○ Brug altid ansigtsskærm eller briller af sikkerhedshensyn (2). (Fig. 2) ○ Brug godkendt høreværn (3). (Fig. 2) Længerevarende udsættelse for støj kan resultere i permanent høreskade. Vær opmærksom på dine omgivelser. Vær opmærksom på tilskuere, der kan signalere et problem. Fjern omgående sikkerhedsudstyr ved standsning af motoren. ○ Brug altid kraftige, langærmede skjorter (4) og lange bukser (5) non-slip støvler (6) og handsker (7). (Fig. 2) Bær ikke løse klæder, smykker, korte bukser, sandaler eller hav bare fødder. Vær sikker på, at håret er sat op over skulderlængde. ○ Anvend ikke dette værktøj, når du er træt, syg eller påvirket af alkohol, stoff er eller medicin. ○ Betjen ikke værktøjer om natten eller under dårlige vejrforhold hvor sigtbarheden er ringe. Og brug ikke værktøjet, når det regner, eller lige efter det har regnet. Arbejde på glat underlag kan føre til uheld, hvis du mister balancen. ○ Lad aldrig et barn eller en uerfaren person betjene maskinen. ○ Pas på overhængende ledninger. ○ Start ikke motoren hvis der er antændelige materialer, så som tørre blade, papiraff ald eller brændstof i nærheden. ○ Start eller kør aldrig motoren inde i et lukket rum eller en lukket bygning. Indånding af udstødningsgasser kan være dræbende. ○ Hold håndtagene fri for olie og brændstof. ○ Hold hænderne væk fra skærende udstyr. ○ Tag ikke fat i eller hold på enheden ved skæreudstyret. ○ Der bør benyttes handsker ved montering eller fjernelse af skærebladet. Hvis dette ikke gøres, kan det resultere i tilskadekomst. ○ Når enheden er slukket, skal du sørge for, at skærebladet er standset, før enheden slås sammen. ○ Ved længere tids drift skal du regelmæssigt holde pause, så du kan undgå hånd/arm-vibrationssyndromet (HAVS) (Hvide fi ngre), der forårsages af vibration. ○ Hvis skæreværket rammer en fremmed genstand, eller hvis hækkeklipperen begynder at lyde underlig eller vibrerer underligt, bedes du afbryde for strømkilden og stoppe hækkeklipperen. Afbryd tændrørsledningen fra tændrøret, og følg følgende trin:

• Inspicer for skader;

• Kontroller efter, og eventuel fastspænd, løse dele;

• Udskift eller reparer beskadigede dele med dele, der har tilsvarende specifi kationer. ADVARSEL ○ Benyt altid passende beskyttelsesudstyr og beklædning når værktøjet betjenes. I modsat fald kan det resultere i ulykker, såsom forbrændinger eller skader. (Fig. 2) ○ Rør ikke ved tændingsområdet eller højspændingen under drift. Dette kan resultere i elektrisk stød. ○ Lad ikke børn være i nærheden af værktøjet under anvendelse. ○ Rør ikke ved motoren, lydpottedækslet eller udstødningen under eller kort efter anvendelse. Dette kan resultere i forbrændinger eller skader. ○ Antivibrationssystemer garanterer ikke, at du ikke får hånd/arm-vibrationssyndromet (Hvide fi ngre) eller karpaltunnelsyndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fi ngres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår. ○ Hvis du anvender nogen medicinske elektriske/ elektroniske anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af ethvert elektrisk udstyr. Enhed/maskinsikkerhed ○ Undersøg hele enheden/maskinen før hvert brug. Udskift beskadigede dele. Kontroller for brændstofl ækager og sørg for, at alle fastgørelser er på plads og spændt sikkert. ○ Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen. Defekte dele kan øge risikoen for uheld og kan medføre en tilskadekomst. ○ Hold andre væk, når du justerer karburatoren. ○ Brug kun tilbehør, som er anbefalet af producenten af denne enhed/maskine. ○ Inden ibrugtagning, sørg for at der ikke stadig er værktøj, såsom justeringsnøgle eller skruenøgle monteret på enheden. 000BookTCH24EAP.indb75000BookTCH24EAP.indb75 2019/01/2917:39:192019/01/2917:39:19Dansk

ADVARSEL ○ Foretag aldrig ændringer på enheden/maskinen på nogen måde. Brug aldrig enheden/maskinen til andre opgaver, end den er beregnet til. ○ Manipulation med motoren gør denne motors EU- typegodkendelse ugyldig. ○ Uautoriserede ændringer og/eller tilbehør kan medføre alvorlig personskade eller dødsfald for operatøren eller andre. Brændstofsikkerhed ○ Bland og hæld brændstof på udendørs, og hvor der ikke er nogen gnister eller fl ammer. ○ Brug en beholder, som er godkendt til brændstof. ○ Gå mindst 3 m væk fra påfyldningsstedet, inden du starter motoren. ○ Stop motoren før du fjerner brændstofdækslet. Tag ikke brændstofdækslet af under drift. ○ Tøm brændstoftanken, inden du sætter enheden/ maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug. Hvis der efterlades brændstof i tanken, skal du obevare enheden/maskinen, så brændstoff et ikke lækker. ADVARSEL ○ Brændstof antændes, eksploderer eller indåndes nemt, så du bør derfor være særlig opmærksom, når du håndterer eller påfylder brændstof. ○ Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/ maskinen. ○ Tør alt spildt brændstof op, inden du starter motoren. ○ Opbevar enhed/maskine og brændstof på et område, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv. ○ Når enheden anvendes på tørre områder, sørg for at brandslukningsudstyr er let tilgængeligt. ○ Hvis du slukker for motoren for fylde mere brændstof på, sørg for at enheden er kølet ned, inden påfyldning af brændstof. Skæresikkerhed ○ Klip ikke andet materiale end plantede hække. ○ Undersøg det område, der skal klippes, inden hver brug. Fjern genstande, der kan slynges omkring eller vikles ind. Brug den ikke i områder, hvor der er trærødder eller sten. ○ Bær en aerosol beskyttelsesmaske for at beskytte åndedrættet, når græsset klippes efter sprøjtning med insektdræbende midler. ○ Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen nærmer sig. ○ Udvis forsigtighed, da motorens opstart kan være forsinket efter starthåndtaget er trukket. ○ Hold enheden/maskinen fast med begge hænder. ○ Hold ordentligt fodfæste og god balance. Pas på ikke at få overbalance. At få overbalance under arbejdet, kan føre til tilskadekomst. ○ Hold alle legemsdele væk fra lydpotten og skæreladet, når motoren er i gang. ○ Hold skæreværktøjet under skulderniveau. Betjen ALDRIG maskinen fra en stige, oppe fra et træ eller fra enhver ustabil understøttelse. ○ Udvis venligst forsigtighed, når der arbejdes i områder hvor der er elektriske ledninger eller gasrør. ○ Når du fl ytter til et nyt arbejdsområde eller ved eftersyn, justering osv., skal du sørge for at slukke maskinen og sikre dig, at hele skærebladet er stoppet. ○ Placér aldrig maskinen på jorden, mens den kører. ○ Rør aldrig ved skærebladet, når det kører. ○ Hav altid et førstehjælpssæt med, når du arbejder med elektrisk udstyr. ○ Sluk motoren, og sørg for, at skærebladet er standset helt, før du lader enheden ligge uden opsyn. ○ Hvis du ved et uheld, rammer noget eller taber enheden, skal du øjeblikkeligt efterse den, for at sikre dig at der ikke er sket beskadigelse, revner eller buler. ○ Hvis værktøjet kører dårligt eller laver mærkelige lyde eller vibrationer, skal du straks slukke motoren og bede din forhandler om at få det efterset og repareret. Fortsat brug under disse forhold, kan føre til tilskadekomst eller beskadigelse af værktøjet. ○ Anvendes i henhold til lokale love og regulativer. ADVARSEL Når et fremmedlegeme sidder fast i skærebladet, skal du slukke motoren og fjerne fremmedlegemet forsigtigt med en tang el.lign. efter, at hækkeklipperen er blevet kølet ned. Vær forsigtig, når du fjerner fremmedlegemet, idet skærebladet kan bevæge sig på grund af tilbageslag. Vedligeholdelsessikkerhed ○ Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer. ○ Tag tændrøret ud, inden du udfører vedligeholdelse, undtagen ved karburatorjusteringer. ○ Keep Hold andre væk, når du justerer karburatoren. ○ Anvend kun originale Tanaka reservedele, som anbefalet af producenten. ○ Når hækkeklipperen stoppes i forbindelse med service, eftersyn eller opbevaring, skal du slukke for strømkilden, frakoble tændrørshætten fra tændrøret og sørge for, at alle bevægelige dele er bragt til standsning. Lad hækkeklipperen køle ned, inden der foretages inspektioner, justeringer osv. FORSIGTIG Skil ikke rekylstarteren ad. Der er risiko for, at du kommer til skade på rekylfjederen. ADVARSEL Forkert vedligeholdelse kan medføre alvorlig motorskade eller alvorlige personkvæstelser. Transport og opbevaring ○ Bær enheden/maskinen i hånden med motoren stoppet og lydpotten vendende væk fra din krop. ○ Lad motoren køle af, tøm brændstoftanken og sørg for at sikre enheden/maskinen, før opbevaring eller transport. Hvis dette ikke gøres, kan det resultere i brand eller ulykker. ○ Tøm brændstoftanken, inden du sætter enheden/ maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug. Hvis der efterlades brændstof i tanken, skal du obevare enheden/maskinen, så brændstoff et ikke lækker. ○ Opbevar enheden/maskinen uden for børns rækkevidde. ○ Rengør og vedligehold enheden omhyggeligt og opbevar den et tørt sted. ○ Kontrollér, at motorkontakten er afbrudt under transport eller opbevaring. ○ Ved transport og opbevaring skal du anbringe klingekassen over klingen. ○ Du skal sikre maskinen under transport, for at forhindre tab af brændstof, beskadigelse eller tilskadekomst. ○ Hvis advarselsmærkaten ikke kan læses, falder af eller bliver utydelig, skal den udskiftes med en ny. For at købe nye etiketter, skal du kontakte en Tanaka-forhandler. Hvis der forekommer situationer, som ikke er dækket af denne brugsanvisning, så vær påpasselig og brug den sunde fornuft. Kontakt din Tanaka-forhandler, hvis du behøver hjælp. 000BookTCH24EAP.indb76000BookTCH24EAP.indb76 2019/01/2917:39:192019/01/2917:39:19Dansk

SPECIFIKATIONER Denne maskines SPECIFIKATIONER er opstillet i tabellen på side 190. BEMÆRK Der forbeholdes retten til at ændre alle data uden varsel. BETJENINGSPROCEDURER Brændstof (Fig. 3) ADVARSEL ○ Hækkeklipperen er udstyret med en totaktsmotor. Lad altid motoren køre på brændstof, som er blandet med olie. Sørg for god ventilation, når du påfylder eller håndterer brændstof. ○ Brændstof er meget brandfarligt, og der er risiko for at komme alvorligt til skade, hvis du indånder eller spilder det på din krop. Vær altid opmærksom ved håndtering af brændstof. Hav altid en god ventilation ved håndtering af brændstof inde i en bygning. Brændstof ○ Brug altid 89 oktan blyfri benzin. ○ Brug original totaktsolie, eller brug en blanding med forholdet mellem 25:1 og 50:1, kontakt venligst Tanaka- forhandleren vedrørende blandingsforhold. ○ Hvis original olie ikke er tilgængelig, så brug en kvalitetsolie, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OLIE eller ISO EGC GRADE). Anvend ikke BIA eller TCW (2-takts vandafkølet type) blandet olie. ○ Brug aldrig multigradolie (10 W/30) eller spildolie. ○ Bland aldrig brændstof og olie i maskinens brændstoftank. Bland altid brændstof og olie i en separat, ren beholder. Start altid med at påfylde den halve mængde brændstof, som skal bruges. Tilsæt så hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt så resten af brændstoff et. Bland (ryst) brændstofblandingen grundigt, før du fylder på brændstoftanken. Blandingsforhold mellem totaktsolie og brændstof Brændstof (liter) Totaktsolie (ml) Forholdet 50:1 Forholdet 25:1 0,5 10 ——— 20

Påfyldning af brændstof ADVARSEL ○ Sluk altid motoren, og lad den køle af i et par minutter inden påfyldning. Ryg ikke i nærheden af påfyldninngsstedet, og kom ikke tæt på det med fl ammer eller gnister. ○ Åbn brændstoftanken langsomt, når du påfylder brændstof, så eventuelt overtryk forsvinder. ○ Sæt brændstofdækslet omhyggeligt på efter at have tanket. ○ Flyt altid enheden mindst 3 m væk fra påfyldningsområdet, inden du starter motoren. ○ Vask altid omgående alt spildt brændstof af beklædning med sæbe. ○ Sørg for at kontrollere for brændstofl ækage, efter påfyldning af brændstof. ○ Før påfyldning skal du røre ved jord, der er let fugtig, for at fjerne statisk elektricitet fra huset, brændstofbeholderen og operatøren. Rens tankdækslet omhyggeligt, inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoff et er godt blandet ved at ryste beholderen inden påfyldning. Start ADVA0RSEL ○ Før du starter værktøjet, skal du sørge for, at skærebladet ikke rører nogen genstande eller jorden. Ellers kan skærebladet uventet bevæge sig og medføre tilskadekomst. ○ Kontrollér, at skærebladet ikke bevæger sig, mens motoren er i tomgang. Hvis det bevæger sig, skal du justere tomgangshastigheden i henhold til instruktionerne i ”Justering af tomgangshastighed” i afsnittet ”VEDLIGEHOLDELSE”. Hvis knivbladet stadig bevæger sig efter denne justering, skal du straks stoppe motoren og indstille brugen af den, hvorefter værktøjet indleveres hos den nærmeste Tanaka-forhandler. (1) Start af den kolde motor

1. Sæt tændingskontakten (8) i position ON. (Fig. 4)

2. Tryk fl ere gange på spædepumpen (9), så brændstoff et

4. Træk hurtigt i starterhåndtaget og sørg for at have et godt

greb i håndtaget, så det ikke smutter tilbage. (Fig. 7)

5. Når du hører motoren ønsker at starte, sættes chokeren

i positionen RUN (åben) (B). (Fig. 6)

6. Træk hurtigt i starterhåndtaget igen. (Fig. 7)

udsættes for belastning.

8. Kontrollér, at skærebladet ikke bevæger sig, når motoren

er i tomgang. (2) Start af den varme motor Anvend kun 1, 2, 6 og 8 i startproceduren til en kold motor. Hvis motoren ikke starter, skal du anvende samme startprocedure, som for en kold motor. Skæring ADVARSEL Bær altid korrekt påklædning og beskyttelsesudstyr ved betjening af enheden. (Fig. 2) BEMÆRK Anvendes i henhold til lokale love og regulativer. ○ Under klipning skal motoren køre med fuld gas, da det fastholder korrekt klippehastighed. ○ Under trimning af hækkens top holdes trimmeren sådan, at knivene er mellem 15 og 30 grader fra vandret position, og trimmeren svinges i en bue mod kanten af hækken for at feje afklippet væk. (Fig. 8) ○ Under trimning af hækkens sider holdes kniven lodret, og enheden svinges i en bue. (Fig. 9) BEMÆRK ○ Nogle af havens træer er meget hårdt i træet, hvilket kan være mere, end værktøjet har kapacitet til, selv om det er af en tykkelse, der er inden for grænsen. Brug en beskæresaks til at fjerne tykke grene, før arbejdet påbegyndes. 000BookTCH24EAP.indb77000BookTCH24EAP.indb77 2019/01/2917:39:192019/01/2917:39:19Dansk

○ Et vinklet klip kan også overstige værktøjets kapacitet, da længden af snittet forøges. Vær omhyggelig med at klippe tykke grene lige over. FORSIGTIG Arbejde, som gentagne gange får kniven til at stoppe, vil på et tidspunkt beskadige værktøjet. Multiposition vridehåndtag (Fig. 10) Bagkontrolhåndtaget kan drejes 90 grader for at sikre komfortabel brug og tager hensyn til mange forskellige klippevinkler. Håndtaget har fem forskellige låsepositioner. Drejning af bagerste håndtag;

1. Tryk på låseknappen (11), så håndtaget kan dreje.

2. Drej håndtaget til den ønskede låseposition 0 °, 45 °eller

90 °, og udløs låseknappen for at låse håndtaget på plads.

BEMÆRK ○ Før man prøver at justere baghåndtaget, skal man sørge for, at maskinen går i tomgang, eller at motoren er slukket. ○ Gashåndtagets udløser kan ikke tilkobles, hvis håndtaget ikke er afsikret (der trykkes på låseknappen). Standsning (Fig. 11) Reducer motorhastigheden, kør i tomgang et par minutter og sluk derefter på tændingskontakten (8). BEMÆRK Hvis motoren ikke standser, kan du tvinge den til standsning ved at dreje chokerhåndtaget til positionen START. Før du genstarter motoren, skal du bede en Tanaka- forhandler om at reparere den. VEDLIGEHOLDELSE

OG -SYSTEMER MÅ UDFØRES AF ETHVERT MOTORREPARATIONSVÆRKSTED ELLER INDIVID. Karburatorjustering (Fig. 12) Karburatoren er en præcisionsdel, der blander luft og brændstof, og den er designet til at sikre ydeevne i motoren. Før værktøjet sendes fra fabrikken, justeres dets karburator under en testkørsel. Foretag kun justeringer, der er nødvendige af miljømæssige årsager (klimaet eller det atmosfæriske tryk), på grund af brændstoftypen, typen af totaktsolie, osv. ADVARSEL ○ Idet karburatoren er fremstillet med en høj grad af præcision, må den ikke skilles ad. ○ Ved dette produkt er det kun indstillingen af tomgangshastigheden, der kan justeres for karburatoren (T). T = Indstillingsskrue for tomgang. Tomgangsindstilling (T) ADVARSEL ○ Når motoren er stoppet, må du ikke dreje justeringsskruen for tomgangshastighed (T) for meget med uret. Ellers kan skærebladet uventet bevæge sig og medføre tilskadekomst, når motoren starter. ○ Justér ikke justeringsskruen for tomgangshastighed (T) af andre årsager end justering af tomgangen. Kør motoren, mens du justerer tomgangen. (1) Hvis motoren stopper under tomgang Start motoren, og drej langsomt justeringsskruen for tomgangshastighed (T) med uret, indtil den er i en position, hvor motoren roterer jævnt. På det tidspunkt skal du sikre dig, at skærebladet ikke bevæger sig. (2) Hvis skærebladet bevæger sig i tomgang Drej langsomt justeringsskruen for tomgangshastighed (T) i retning mod uret, indtil den er i en position, hvor skærebladet ikke bevæger sig. På det tidspunkt skal du sikre dig, at rotationen af motoren er jævn. ADVARSEL Hvis knivbladet stadig bevæger sig efter justering af justeringsskruen for tomgangshastighed (T), skal du straks stoppe motoren, indstille brugen af den og kontakte den nærmeste Tanaka-forhandler. Luftfi lter (Fig. 13) Luftfi lteret (12) skal renses for snavs og støv for at undgå: ○ Funktionsfejl på karburator ○ Startproblemer ○ Reduktion af motorkraft ○ Unødigt slid på motorens dele ○ Unormalt brændstoff orbrug Rens luftfi lteret dagligt eller oftere ved arbejde i særligt støvede områder. Løsn bolten (13), fjern derefter dækslet til luftfi lteret og luftfi lteret (12). Rens det i en varm sæbevandsopløsning. Kontroller, at fi lteret er tørt, inden du samler fi lteret igen. Et luftfi lter, der været brugt i nogen tid, kan ikke rengøres fuldstændigt. Derfor skal det regelmæssigt udskiftes med et nyt. Et beskadiget fi lter skal altid udskiftes. Brændstoffi lter (Fig. 14) Fjern brændstoffi lteret (14) fra brændstoftanken, og skift det ud, hvis det er snavset. BEMÆRK Et blokeret brændstoffi lter (14) kan forhindre tilførsel af brændstof og medføre funktionsfejl i motorens rotation. Tændrør (Fig. 15) Tændrørets tilstand påvirkes af: ○ En forkert karburatorindstilling. ○ Forkert brændstofblanding (for meget olie i benzinen) ○ Et snavset luftfi lter. ○ Vanskelige driftsforhold (som koldt vejr). Disse faktorer forårsager afl ejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dårligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Omjustér om nødvendigt. Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede. BEMÆRK I nogle områder kræver lokal lovgivning brug af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så skal der bruges den samme type ved udskiftning. Knivsblad ADVARSEL Brug beskyttelseshandsker, når du håndterer eller udfører vedligeholdelse på klingen. Klingerne monteres på klingestyret med de fem eller seks bolte. Disse bolte spændes med en frigang, så skæreanordningerne kan bevæge sig frit. 000BookTCH24EAP.indb78000BookTCH24EAP.indb78 2019/01/2917:39:202019/01/2917:39:20Dansk

2. Spænd klingens fastgørelsesbolte (16) helt, og løsn dem

derefter ca. 3/8 omgange.

3. Med boltene (16) indstillet i den position skal du spænde

klingens fastgørelsesmøtrikker (15). BEMÆRK (1) Når frigangen er for lille Klingerne bevæger sig ikke korrekt, og glidefl aderne griber ind. (2) Når frigangen er for stor Klingerne er sløve. FORSIGTIG Sørg for at udskifte klingens fastgørelsesbolte, når de er løse, slidte eller beskadigede. Sørg også for at udskifte beskadigede skæreblade. Smøring af kniven (Fig. 17) Under klipningen vil saft og harpiks, der klistrer til kniven, øge belastningen. Brug maskinolie (eller cykelolie el. lign.) til at smøre kniven med, og tør kniven af med en klud. For at forhindre kniven i at ruste, skal du huske at smøre den efter brug, samt hvis den ikke skal bruges i længere tid, før den anbringes i knivkassetten. Gearkasse (Fig. 18) Fyld fedt på igen for omtrent hver 20 timers drift. Fyld en litiumbaseret fedttype ca. 3 g fra fedtniplen på siden med gearkassen (indikeret af en pil) ved hjælp af en patronfedtpistol, der fås i handelen. FORSIGTIG Før du forsøger at efterse eller vedligeholde gearkassen, sørg for at kassen er afkølet. Langtidsopbevaring Tøm al brændstof ud af brændstoftanken. Start motoren, og lad den køre, indtil den stopper. Reparer eventuelle skader som følge af brugen. Rens enheden med en ren klud, eller brug en trykluftslange med højt tryk. Kom nogle få dråber totaktsmotorolie i cylinderen gennem tændrørshullet, og drej motoren adskillige gange for at fordele olien. Tildæk enheden, og opbevar enheden på et tørt sted. Vedligeholdelsesplan Nedenfor fi nder du nogle generelle instruktioner for vedligeholdelse. Kontakt venligst Tanaka-forhandleren for yderligere information. Daglig vedligeholdelse ○ Rens enhedens overfl ade. ○ Kontrollér klingestyret og beskyttelsespladen (hvis udstyret med sådanne) for skader eller revner. Udskift dem i tilfælde af stød eller revner. ○ Kontrollér, at skærebladet er skarpt og uden revner. ○ Kontrollér, at klingens fastgørelsesmøtrikker er spændt tilstrækkeligt. ○ Sørg for, at klingekassen er ubeskadiget, og at den kan fastgøres ordentligt. ○ Kontrollér, at møtrikker og skruer er spændt tilstrækkeligt. ○ Kontrollér at enheden er ubeskadiget og uden defekter. Ugentlig vedligeholdelse ○ Kontroller starteren, især ledningen og returfjederen. ○ Rens tændrøret udvendigt. ○ Fjern tændrøret og kontroller elektrodeafstanden. Justér den til 0,6 mm, eller udskift tændrøret. ○ Kontrollér, at luftindtaget på starteren ikke er tilstoppet. ○ Kontroller, at gearkassen er fyldt med fedt. ○ Rens luftfi lteret. Månedlig vedligeholdelse ○ Rens brændstoftanken med benzin. ○ Rens karburatoren udvendigt og området omkring den. ○ Rens ventilatoren og området omkring den. 000BookTCH24EAP.indb79000BookTCH24EAP.indb79 2019/01/2917:39:202019/01/2917:39:20Dansk

FEJLFINDING Brug eftersynene i tabellen herunder, hvis værktøjet ikke fungerer normalt. Hvis dette ikke afhjælper problemet, skal du kontakte din forhandler eller Tanaka-forhandleren. Tilstand Årsag Afhjælpning Motoren starter ikke Brændstofsystem Brændstoftanken er tom, eller brændstofstanden er for lav Fyld tanken med den korrekte brændstofblanding (25:1-50:1) Brændstoftanken indeholder gammelt brændstof (generende lugt) Udskift med nyt brændstof Der opsuges for meget brændstof, og tændrøret er vådt

1. Tag tændrøret ud og lad det tørre

2. Træk i starterhåndtaget 5 eller 6 gange for

at fjerne overskydende brændstof

4. Sæt chokerhåndtaget i RUN-position og

træk starterhåndtaget Brændstoffi lter er tilstoppet med snavs Rens brændstoffi lteret Brændstofrøret er bøjet eller frakoblet Sørg for, at brændstoff et løber jævnt Kaburator funktionsfejl Kontakt Tanaka-forhandler Elektrisk system Stopkontaktens ledning er kortsluttet Kontakt Tanaka-forhandler Tændrøret er snavset Udskift eller rens tændrøret Elektrodeafstanden er for stor Justér afstanden til 0,6 mm Dårlig forbindelse mellem højspændingskabel og tændrør Tilslut Funktionsfejl i det elektriske system Kontakt Tanaka-forhandler Andre Lydpottens udstødningsrør er tilstoppet af sod Kontakt Tanaka-forhandler Motorens starter, men går ud med det samme Motoren er tilbøjelig til at gå ud Brændstofsystem Brændstoftanken er tom, eller brændstofstanden er for lav Fyld tanken med den korrekte brændstofblanding (25:1-50:1) Brændstoftanken indeholder gammelt brændstof (generende lugt) Udskift med nyt brændstof Der er ikke tilført totaktsolie Kontakt Tanaka-forhandler Chokerhåndtag i START-position Sæt chokerhåndtaget i RUN-position Der er kommet luft i brændstofsystemet Tilslut brændstofrøret igen eller saml Kaburator funktionsfejl Kontakt Tanaka-forhandler Elektrisk system Tændingsfejl Tændrørsfejl Udskift med et nyt tændrør Elektrisk systemfejl Kontakt Tanaka-forhandler Andre Overophedning af motor Forkert type tændrør Udskift med angiven del Se ”SPECIFIKATIONER” Snavset luftfi lter Rengør Tilstopning med sod (lydpottens udstødning) Rengør Utilstrækkelig kompression (stempel, stempelring, cylinder) Kontakt Tanaka-forhandler Unormal vibration Håndtag, håndtagsbeslag eller anden fastgøringsdel er løs Kontrollér og fastspænd Klingen er bukket eller beskadiget Kontakt Tanaka-forhandler Fedtniveauet er lavt i gearkassen Fyld fedt på igen Se ”vedligeholdelse af gearkasse” Klingens frigang er for stor Justér klingens frirum Se ”vedligeholdelse af skæreblad” 000BookTCH24EAP.indb80000BookTCH24EAP.indb80 2019/01/2917:39:202019/01/2917:39:20Dansk

Tilstand Årsag Afhjælpning Motoren kører, men klingen bevæger sig ikke Kørslen er dårlig Gearfejl Kontakt Tanaka-forhandler Klingens frigang er for lille Justér klingens frirum Se ”vedligeholdelse af skæreblad” Klingen er bøjet eller beskadiget Kontakt Tanaka-forhandler Fremmedlegeme sidder fast i klingen Fjern fremmedlegemet Der sidder plantesaft eller rust på klingen Fjern plantesaft eller rust Se ”vedligeholdelse af skæreblad” Skæringsydeevnen er dårlig Klingens frigang er for stor Justér klingens frirum Se ”vedligeholdelse af skæreblad” Klingen er blevet sløv Slib klingen Se ”vedligeholdelse af skæreblad” Bed Tanaka-forhandleren om at udskifte klingen med en ny Bladets skæreevne er overskredet Se ”driftsprocedurer for skæring” Motoren standser ikke Stopkontakt fejl Sæt chokerhåndtaget i START-position for at stoppe motoren Ophør øjeblikkeligt brug af produktet og kontakt Tanaka-forhandler Motoren stopper, når gashåndtaget er lukket Tomgangshastigheden er for lav Justér tomgangshastigheden Se ”justering (T) af vedligeholdelse af tomgangshastighed” Hvis denne situation fortsat opstår efter justering af tomgangshastigheden, så kontakt Tanaka-forhandleren Klingen bliver ved med at bevæge sig, når gashåndtaget er lukket Tomgangshastigheden er for høj Justér tomgangshastigheden Se ”justering (T) af vedligeholdelse af tomgangshastighed” Hvis denne situation fortsat opstår efter justering af tomgangshastigheden, så kontakt Tanaka-forhandleren Gashåndtagets kabel er for stramt Kontakt Tanaka-forhandler 000BookTCH24EAP.indb81000BookTCH24EAP.indb81 2019/01/2917:39:202019/01/2917:39:20Norsk

2. Drei håndtaket til ønsket 0°, 45° eller 90° låsestilling og

000BookTCH24EAP.indb194000BookTCH24EAP.indb194 2019/01/2917:39:332019/01/2917:39:33Dansk Polski EF-OVERENSSTEMMELSESERKLÆRING Vi erklærer os fuldstændige ansvarlige for, at hækkeklipperen, identifi ceret ved type og specifi k identifi kationskode *1), er i overensstemmelse med alle relevante krav i direktiverne *2) og standarderne *3). Teknisk fi l i *4) – Se nedenfor. Lederen af europæiske standarder på repræsentationskontoret i Europa er bemyndiget til at kompilere den tekniske fi l. Appendiks V (2000/14/EF): For information vedrørende støjafgivelse henvises til afsnittet Specifi kationer. Erklæringen gælder produktet, der er mærket med CE.
