Produkttype	Termisk hækkeklipper
Mærke	HiKOKI
Model	CH22ECP2
Klingelængde	620 mm (model 62ST)
Klingetype	Dobbelt side
Motor slagvolumen	21,1 ml
Tændrør	NGK BMR 7A
Brændstoftankkapacitet	0,30 l
Tørvægt	5,0 kg
Lydtryksniveau (LpA)	97 dB(A)
Garanteret lydeffektniveau (LwA)	104 dB(A)
Vibrationsniveau (forreste håndtag)	2,8 m/s²
Vibrationsniveau (bagerste håndtag)	2,8 m/s²
Brændstoftype	Benzin/olieblanding (forhold 25:1 til 50:1)
Drejeligt håndtag	Ja, justerbar i 5 positioner (0°, 45°, 90°)
Sikkerhedsanordning	Håndbeskyttelse, nødstop, håndtagslås
Rutinemæssig vedligeholdelse	Rengøring af luftfilter hver 25. time, justering af klingespil, smøring af gearkasse hver 20. time
Reservedele	Klinger, tændrør, luftfilter, brændstoffilter fås hos HiKOKI
Reparerbarhed	Reparation mulig hos autoriseret center, originale HiKOKI-dele

Ofte stillede spørgsmål - CH22ECP2 HiKOKI

Hvilket brændstof skal bruges til HiKOKI CH22ECP2 hækkeklipperen?

Brug en benzin/olieblanding til totaktsmotor. Benzinen skal være blyfri med oktantal på 89. Den anbefalede blanding er 25:1 til 50:1, afhængigt af olien. Brug aldrig multigrade eller brugt olie.

Hvordan starter man motoren på CH22ECP2?

1. Sæt tændingskontakten på ON.
2. Tryk på primerpumpen ca. 10 gange.
3. Luk chokeren (position CLOSED).
4. Træk kraftigt i startsnoren, indtil du hører motoren forsøge at starte.
5. Åbn chokeren (position RUN) og træk igen. Lad den varme op i 2-3 minutter før brug.

Hvordan justeres klingespillet?

Løsn klingernes fastgørelsesmøtrikker. Spænd boltene helt, og løsn dem derefter ca. 5/8 omdrejning. Spænd derefter fastgørelsesmøtrikkerne. Kontrollér, at klingerne glider frit uden for meget spillerum.

Hvilken smøring er nødvendig for klingen og gearkassen?

Til klingen skal du bruge maskinolie (cykelolie). Til gearkassen påfører du 3 g lithiumfedt hver 20. driftstime via smørenippel (pil). Smør også klingerne efter hver brug for at undgå rust.

Hvordan renses luftfilteret?

Afmonter luftfilterhuset og tag filteret ud. Vask det i varmt sæbevand, tør det helt, og imprægner det med totaktsmotorolie før montering. Udskift det, hvis det er beskadiget eller meget snavset.

Hvad gør jeg, hvis klingen ikke bevæger sig, eller motoren ikke kører?

Kontrollér først for fremmedlegemer i klingen (saft, snavs). Brug en tang til at fjerne eventuelle genstande. Hvis motoren ikke starter, skal du kontrollere tændrøret (gab 0,6 mm), luftfilteret og brændstofblandingen. Se afsnittet Fejlfinding i instruktionsbogen.

Hvilket sikkerhedsudstyr skal man bruge under brug?

Bær altid beskyttelsesbriller, visir, høreværn, handsker, sikkerhedsbukser og lukkede sko. Undgå løstsiddende tøj og bind langt hår op. Brug en aerosolmaske, hvis du klipper behandlede planter.

Hvordan justeres det drejelige bagerste håndtag?

Sørg for, at motoren er stoppet. Tryk på låsegrebet (6) og drej håndtaget til den ønskede position (0°, 45° eller 90°). Slip grebet for at låse. Gashåndtaget kan kun betjenes, når håndtaget er låst.

Hvordan opbevares hækkeklipperen i længere tid?

Tøm brændstoftanken. Lad motoren køre, indtil den stopper. Rengør maskinen, smør klingen, tilsæt et par dråber olie i cylinderen gennem tændrørshullet, og opbevar den tørt og fugtfrit. Dæk den med klingehuset.

Hvor finder jeg reservedele til CH22ECP2?

Brug kun originale HiKOKI-dele. Kontakt en autoriseret HiKOKI-forhandler for at købe klinger, tændrør, luftfiltre, brændstoffiltre osv. Brug aldrig uoriginale dele.

BRUGSANVISNING CH22ECP2 HiKOKI

Læs denne brugsvejledning omhyggeligt, inden maskinen tages i brug.

BEMÆRK: Nogle enheder er ikke forsynet med disse.

	Symboler⚠ ADVARSELDet følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
	Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller dødelige kvæstelser.		Nødstop
	Læs, forstå og følg alle advarsler og denne manual og på enheden.	in ioner i	Behzin og olie-blanding
	Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed.		Varm overfl ade
	Choker - Køreposition (Åben)		Garanteret lydeffektniveau
	Choker - Chokerposition (Lukket)		Inden du bruger maskinenLæs manualen omhyggeligt.Kontroller, at udstyret er samlet korrekt og indstillet.Start enheden og kontroller karburatorindstillingen.Se “VEDLIGEHOLDELSE”.
	Tænd/Start
	Sluk/Stop

Indhold

HVAD ER HVAD? 58

ADVARSLER OG SIKKERHEDSINSTRUKTIONER 59

SPECIFICATIONER....60

BETJENING 60

VEDLIGEHOLDELSE 61

FEJLFINDING 62

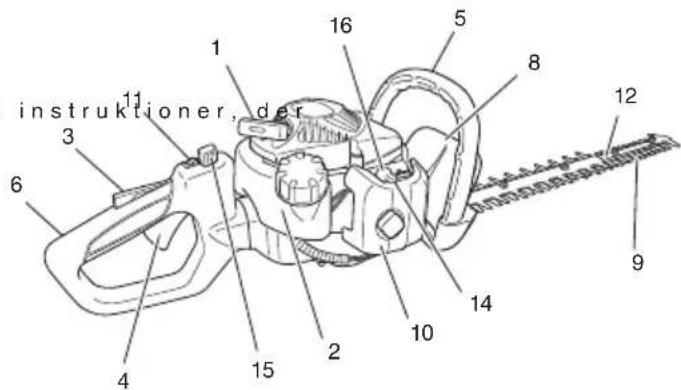

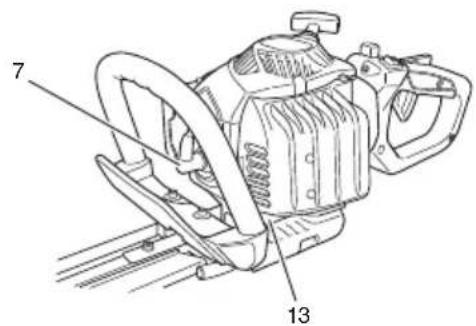

HVAD ER HVAD?

Da denne manual dækker flere modeller, kan der være forskelle mellem disse billeder og din enhed. Brug gælder for din enhed.

1. Rekylstarter
2. Brændstoftank
3. Gashåndtagsspærre
4. Gashåndtag
5. Forreste håndtag
6. Bagerste håndtag
7. Tænd rør
8. Håndskærm
9. Knivsblad
10. Luftfi Iter
11. Tændingskontakt
12. Knivstyr
13. Gearkasse
14. Choker
15. Låsearm
16. Spædepumpe

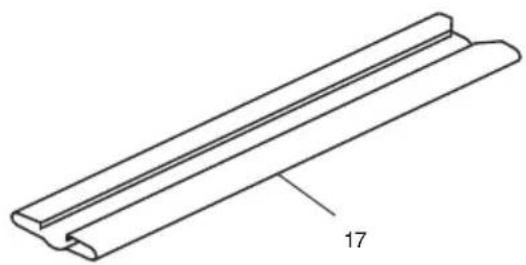

17. Bladskede
18. Topnøgle
19. Brugsanvisning

instruktioner, der 1 2 3 4 5 6 7 8 9 10 11 12 14 15 16

7 13

CH 22EAP2 (50ST), CH 22EA2 (50ST)
CH 22EBP2 (62ST), CH 22EB2 (62ST)
CH 22ECP2 (62ST), CH 22EC2 (62ST)
CH 22ECP2 (78ST), CH 22EC2 (78ST)

DENNE HÆKKEKLIPPER KAN FORÅRSAGE ALVORLIG SKADE. Læs vejledningerne omhyggeligt vedrørende korrekt håndtering, forberedelse, vedligeholdelse, samt hvordan hækkeklippere startes og stoppes. Gør dig bekendt med alle betjeningsenhederne, samt hvordan hækkeklipperen bruges korrekt.

Operatørsikkerhed

○ Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
○ Bær altid kraftige, lange bukser, støvler og handsker. Bær ikke løse klæder, smykker, korte bukser, sandaler eller gå barfodet. Sikr hår, så det er over skulderhøjde.

Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af alkohol, stoff er eller medicin.

○ Lad aldrig et barn eller en uerfaren person betjene maskinen.

○ Pas på overhængende ledninger.

○ Brug høreværn.

○ Start eller kør lad aldrig maskinen i et lukket rum eller lukket bygning. Indånding af udstødningsgasser kan være dræbende.

○ Hold håndtagene fri for olie og brændstof.

○ Hold hænderne væk fra skærende udstyr.

○ Tag ikke fat på hhv. hold ikke enheden på udstyr.

○ Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.

○ Ved længere arbejder skal man holde regelmæssige pauser for at undgå Hand-Arm Vibration Syndrome (HAVS)-skader, der forårsages af vibrationer.

Hvis skæreværket rammer en fremmed genstand, eller hvis hækkeklipperen begynder at lyde underlig eller vibrerer underligt, bedes du afbryde for strømkilden og stoppe hækkeklipperen. Afbryd tændrørsledningen fra tændrøret, og følg følgende trin:

- Inspicer for skader;

- Kontroller efter, og eventuel fastspænd, løse dele;

- Udskift eller reparer beskadigede dele med dele, der har tilsvarende specifi kationer.

ADVARSEL

○ Antivibrationssystemer garanterer ikke, at du slipper for at få HAVS-skader eller carpal tunnel syndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fingres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.

Hvis du anvender nogen medicinske elektriske/elektroniske anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af noget motorudstyr.

Hvis et fremmedlegeme kommer i klemme i skærebladet, bedes du slukke for motoren og forsigtig fjerne det, ved brug af en tang, efter hækkeklipperen er kølet ned. Vær forsigtig når du fjerner et fremmedlegeme, da kniven kan flytte sig på grund af slør.

Enhed/maskinsikkerhed

○ Undersøg hele enheden/maskinen før hver brug. Udskift beskadigede dele. Kontroller for brændstoflækager og kontroller, at alle fastgørelser er på plads og spændt ordentligt.

○ Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen.

○ Hold andre væk ved indstilling af karburatoren.

Brug kun tilbehør, som er anbefalet af producenten til denne maskine.

ADVARSEL

Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

○ Bland og hæld brændstof på udendørs, og hvor nogen gnister eller fl ammer.

○ Brug en beholder, som er godkendt til brændstof.

○ Undgå at fjerne tankdækslet eller påfyld brændstof, när apparatet er tilsluttet. Lad motoren og udstødningen køle ned før påfyldning.

○ Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.

○ Tør alt spildt brændstof op, inden du starter maskinen.

Gå mindst 3 m væk fra påfyldningsstedet, inden du starter motoren.

○ Stop motoren før du fjerner brændstofdækslet.

Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoffet tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så opbevar enheden/maskinen, så brændstoffet ikke lækker.

Opbevar enheden/maskinen og brændstoffet i et område, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.

ADVARSEL

Brændstof er nemt at antænde, eller få til at eksplodere, eller at indånde, derfor bør man være særlig opmærksom, når man håndterer eller påfylder brændstof.

Sikkeshedvcd klipping

○ Klip ikke andet materiale end plantede hække.

○ Inspicer det område, der skal klippes, før hver brug. Fjern objekter som kan slynges omkring eller vikles ind.

○ Bær en aerosol beskyttelsesmaske for åndedrætsbeskyttelse, når græsset klippes efter spredning af insektdræbende midler.

Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop straks motoren, hvis nogen nærmer sig.

○ Hold enheden/maskinen fast med begge hænder.

○ Hold fast fodfæste og balance. Stræk ikke for langt ud.

○ Hold alle legemsdele væk fra lydpotten og skæreudstyret, når motoren er i gang.

○ Hold skæreværktøjet under skulderniveau. Betjen ALDRIG maskinen fra en stige, oppe fra et træ eller fra enhver ustabil understøttelse.

Når man flytter til et nyt arbejdsområde, skal man sikre sig at slukke for maskinen, og sikre sig at alle skærende enheder er stoppet.

○ Placer aldrig maskinen på jorden, mens den kører.

○ Medtag altid förstehjælpsudstyr, när der arbejdes med motorudstyr.

○ Start aldrig motoren inde i et lukket rum eller bygning og/eller tæt på brandfarlige væsker. Indånding af udstødningsdampe kan være dræbende.

Vedligeholdelsessikkerhed

○ Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.

○ Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra ved karburatorindstilling.

○ Hold andre væk, när du indstiller karburatoren.

○ Brug kun originale HiKOKI-reservedele, som producenten anbefaler.

Når hækkeklipperen er afbrudt for reparation, inspektion eller opbevaring, bedes du slukke for strømkilden, afbryd tændrørsledningen fra tændrøret og sørg for at alle bevægelige er stoppet helt.

Lad hækkeklipperen køle ned, inden der foretages inspektioner, justeringer osv.

○ Bær enheden/maskinen med hånden med motoren stoppet og lydpotten væk fra din krop.

○ Lad motoren køle af, tøm brændstoftanken, og sikr enheden/maskinen, inden du sætter den til opbevaring eller transporterer den i et køretøj.

Tøm brændstoftanken før du sætter enheden/maskinen til opbevaring. Det anbefales at tømme brændstoftanken efter hver brug. Hvis der efterlades brændstof i tanken, så opbevar enheden/maskinen, så den ikke lækker brændstof.

○ Opbevar enheden/maskinen uden for børns rækkevidde.

○ Rengør og vedligehold enheden omhyggeligt og opbevar den et tørt sted.
○ Kontroller, at motorkontakten er afbrudt under transport og opbevaring.
○ Under transport i et køretøj eller ved opbevaring dækkes knivene med knivdækslet.

Hvis der forekommer situationer, som ikke manual, så vær omhyggelig og brug din sunde fornuft. Kontakt din HiKOKI-forhandler, hvis du behøver assistance. Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller død.

SPECIFICATIONER

MODEL	CH22EAP2 (50ST)CH22EA2 (50ST)	CH22EBP2 (62ST)CH22EB2 (62ST)	CH22ECP2 (62ST)CH22EC2 (62ST)	CH22ECP2 (78ST)CH22EC2 (78ST)
Motorstørrelse (ml) 21,1
Tændrør NGK BMR 7A
Brændstoftankkapacitet (l)	0,30
Tørvægt (kg)	4,3	4,7	5,0	5,2
Skærelængde i alt (mm)	500	620	620	780
Klingetype	Dobbeltsidet
Lydtryksniveau LpA (dB (A)) iht.ISO 10517Tilsvarende*1Usikkerhed	973
Lydeff ektniveau LwA (dB (A)) iht.ISO 10517Målt*1UsikkerhedLydeff ektniveau LwA (dB (A)) iht.2000/14/EFMålt*2Garanteret	1022102104
Vibrationsniveau (m/s2) (ISO 10517)Forreste håndtagBagerste håndtag	7,07,5	9,19,1	2,83,4	2,82,8

BEMÆRK

Støjniveau/vibrationsniveauer beregnes som den tidsvægtede energi i alt for støj / vibrationsniveauer under forskellige arbejdstilstande med følgende tidsfordeling:

*1: 1/5 tomgang, 4/5 høj hastighed.
*2: Kun høj hastighed.

Der forbeholdes retten til at ændre alle data uden varsel.

BETJENING

Brændstof (Fig. 1)

ADVARSEL

Hækkeklipperen er udstyret med en totaktsmotor. Motoren skal altid køre med brændstof, som er blandet med olie.

Sørg for god ventilation, når der hældes brændstof på eller brændstof håndteres.

Brændstof

○ Brug altid 89 oktan blyfri benzin.
Brug original totaktsolie eller brug en blanding mellem 25:1 til 50:1, se oliedunken vedrørende forholdet, eller kontakt din HiKOKI-forhandler.
Hvis original olie ikke er tilgængelig, skal du bruge en kvalitetsolie, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OIL eller ISO EGC GRADE). Brug ikke BIA eller TCW (2-takts vandafkølet type) blandet olie.

○ Brug aldrig multigradeolie (10W/30) eller spildolie.

○ Bland altid brændstof og olie i en separat ren beholder.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMÆRK

Nyttig information for korrekt funktion og brug.

er FORSIGTIG af denne

Du må ikke skille rekylstarteren ad, da rekylfjederen kan springe ud og forårsage personskade.

Begynd altid med at påfylde halvdelen af det brændstof, der skal bruges. Tilsæt derefter hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt den resterende mængde brændstof. Bland (ryst) brændstofblandingen grundigt, inden den fyldes på brændstoftanken.

Påfyldning af brændstof

ADVARSEL (Fig. 2)

○ Sluk altid for motoren, før du fylder brændstof på.
○ Åbn tankdækslet langsomt (1), när du fylder på, så eventuelt overtryk forsvinder.
○ Sæt brændstofdækslet omhyggeligt på efter at have tanket.
○ Flyt altid enheden mindst 3 m væk fra brændstofområdet, før du starter enheden.

Rens området omkring tankdækslet omhyggeligt inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoffet er godt blandet ved at ryste beholderen inden påfyldning.

Start

FORSIGTIG

Inden du starter, skal du sikre dig, at skæreudstyret ikke rører ved noget.

1. Sæt tændingsafbryder (2) på ON (A). (Fig. 3) * Tryk omtrent ti gange på spædepumpen (4), så der flyder brændstof ind i karburatoren. (Fig. 4)
2. Sæt chokerknappen (5) i LUKKET position (B). (Fig. 5)
3. Træk hurtigt i rekylstarteren, samt sørg for godt greb i håndtaget, så det ikke smutter tilbage. (Fig. 6)
4. Når du hører motoren prøver at starte, sættes chokerknappen tilbage i K∅R position (åben) (C). Træk derefter hurtigt i rekylstarteren igen.

BEMÆRK

1. Når motoren er startet, skal du lade den køre 2-3 minutter for at varme op, inden den bliver udsat for belastning.

Klipning

Under klipning skal motoren køre med fuld gas, da det fastholder korrekt klippehastighed. Under trimning af hækkens top holdes trimmeren sådan, at knivene er mellem 15 og 30 grader fra vandret position, og trimmeren svinges i en bue mod kanten af hækken for at feje afklippet væk. Under trimning af hækkens sider holdes kniven lodret, og enheden svinges i en bue.

BEMÆRK

○ Multiposition vridehåndtag (Fig. 7)
Bagkontrolhåndtaget kan drejes 90 grader for at sikre komfortabel brug og tager hensyn til mange forskellige klippevinkler. Håndtaget har fem forskellige låsepositioner. Før man prøver at justere baghåndtaget, skal man sørge for, at maskinen går i tomgang, eller at motoren er slukket.
○ Gashåndtaget kan ikke anvendes, hvis håndtaget ikke er sikret (der er trykket på låsearmen).

For at dreje håndtaget; tryk på låseknappen (6) så håndtaget kan dreje. Rotér håndtaget til den ønskede låseposition på 0°, 45° eller 90°, og udløs låsearmen (6) for at låse håndtaget på plads.

D: LÄST
E: ULÅST

Standsning (Fig. 8)

Sæt motorhastigheden ned og skub tændingsafbryderen i stopposition (F).

BEMÆRK

Hvis motoren ikke stopper, kan den tvinges til at stoppe ved at rotere chokerhändtaget til chokerpositionen.

Spørg et HiKOKI-godkendt servicecenter om reparation, før motoren startes igen.

VEDLIGEHOLDELSE

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONSKONTROLENHEDER OG -SYSTEM KAN UDFÖRES AF ETHVERT MOTORREPARATIONSVÄRKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 9)

ADVARSEL

○ Skæreudstyret kan dreje rundt under karburatorjusteringer.
○ Start aldrig motoren uden den komplette koblingsafdækning.

Ellers kan koblingen løsne sig og forårsage personkvæstelser.

Brændstoff et blandes med luft i karburatoren. Karburatoren indstilles under testkørsel på fabrikken. Det kan være nødvendigt med yderligere indstilling passende til klima og højde. Karburatoren har en indstillingsmulighed:

T = Tomgangsskrue.

Tomgangsindstilling (T)

Kontroller, at luftfilteret er rent. Når tomgangen er korrekt, vil skæreudstyret ikke rotere. Hvis det er nødvendigt med indstilling, lukkes (i urets retning) T-skruen med motoren i gang, indtil udstyret begynder at rotere. Du har nået den rette tomgang, når motoren kører glat i alle positioner vel under rpm, når skæreudstyret begynder at rotere.

Hvis skæreudstyret stadig roterer efter justering af tomgangshastigheden, kontaktes HiKOKI-forhandleren.

Luftfi Iter (Fig. 10)

○ Funktionsfejl på karburator.
○ Startproblemer.
○ Reduceret motorydelse.
○ Unødvendigt slid på motordele.
○ Unormalt brændstofforbrug.

Rens luftfilteret dagligt eller oftere ved arbejde i særligt støvede områder.

Rens luftfi Iteret

Fjern luftfilterets dæksel og filteret. Rens dem i en varm sæbeopløsning. Kontroller, at filteret er tört inden samling. Et luftfilter, der har været brugt nogen tid, kan ikke renses fuldstændigt. Derfor skal det udskiftes regelmæssigt med et nyt. Et beskadiget fi Iter skal altid udskiftes.

BEMÆRK

Gennemvæd elementet med totaktsolie eller lignende. Klem elementet for at fordele olien komplet og for at fjerne overskydende olie.

Tændrør (Fig. 11)

Tændrørets tilstand påvirkes af:

○ Forkert karburatorindstilling.
○ Forkert brændstofblanding (for meget olie i benzinen).
○ Et snavset luftfi iter.
○ Vanskelige driftsforhold (f.eks. koldt vejr).

Disse faktorer forårsager aflejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dårligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Juster om nødvendigt. Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÆRK

I nogle områder kræver lokal lovgivning brugen af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så brug samme type ved udskiftning.

Knivsblad (Fig. 12)

Knivsbladene er monteret på knivstyret med de fire eller fem bolte. Disse bolte er spændt med et spillerum, så knivene let kan bevæge sig.

Knivene bevæger sig ikke som de skal, og de glidende overflader kan sætte sig fast.

Justering af spillerummet

1. Løsn de knivfæstnende møtrikker.
2. Spænd de knivfæstnende bolte helt og løsn dem så 5/8 omdrejning.
3. Med boltene sat i den position spændes de knivfæstende møtrikker.

Vær sikker på at udskifte knivfæstnende bolte, hvis de sidder løst, er slidte eller beskadigede. Vær også sikker på at udskifte beskadigede knivsblade.

Smøring af kniven (Fig. 13)

Under klipningen vil saft og harpiks, der klistrer til kniven, øge belastningen.

Brug maskinolie (eller cykelolie el. lign.) til at smøre kniven med, og tør kniven af med en klud. For at forhindre kniven i at ruste, skal du huske at smøre den efter brug, samt hvis den ikke skal bruges i længere tid, før den anbringes i knivkassetten.

Gearkasse (Fig. 14)

Smør med en førsteklasses lithiumbaseret fedt gennem smørefi ttingen til der kommer lidt ud mellem knivsbladene og gearkassen. Smør, ved brug af fedttuben (indikeret med pilen), som fi ndes ved siden af gearkassen, ved hjælp af en fedtsprøjte, som kan fås i almindelig handel.

BEMÆRK

Smøring skal ske med 3 g i intervaller af 20 timer og hyppigere ved kraftig brug.

Brændstoffi Iter (Fig. 15)

Fjern brændstofffilter fra brændstoftanken og vask det grundigt i en opløsning. Skub derefter filteret helt ind i tanken.

BEMÆRK

Udskift fi lteret, hvis det er hårdt pga. støv og snavs.

Rensning af cylinderribber (Fig. 16)

Hvis der sidder blade fast mellem cylinderens køleribber (7) kan motoren bliver overophedet med en mindre ydelse som resultat. For at undgå det skal køleribberne og blæseren altid holdes rent. For hver 100 driftstimer eller en gang om året (oftere hvis nødvendigt) skal ribber og ydre overflader på motor rengøres for støv, snavs og olieafl ejringer, som kan medføre forringet afkøling.

Rensning af lydpotte (Fig. 17)

Rens lydpotten og gnistfangeren (hvis udstyret med det), og udrens overskydende kul fra udstødningsporten eller lydpotteindgangen for hver 100 driftstimer.

For langtidsopbevaring

Tøm al brændstof ud af brændstoftanken. Start motoren og lad den køre, indtil den stopper. Reparer eventuelle skader som følge af brugen. Rens enheden med en ren klud eller brug en trykluftslange. Kom nogle få dråber totaktsmotorolie i cylinderen gennem tændrørshullet og drej motoren adskillige gange for at fordele olien. Tildæk enheden og opbevar enheden tørt.

Nedenfor fi nder du nogle generelle instruktioner for vedligeholdelse. Kontakt HiKOKI-forhandleren for yderligere information.

○ Rengør hækkeklipperen udvendig.
○ Kontroller, knivskærmen for skader eller revner. Udskift skærmen i tilfælde af stød eller revner.
○ Kontroller, at kniven er skarp og uden revner.
○ Kontroller, at knivens møtrik er spændt tilstrækkelig.
○ Kontroller, at knivens transportskærm er uden skader, og at den kan monteres sikkert.
○ Kontroller, at møtrikker og skruer er tilstrækkeligt spændt.

○ Kontroller starteren, især rem og returfjeder.
○ Rens tændrøret udvendigt.
○ Fjern tændrøret og kontroller elektrodeafstanden. Juster den til 0,6 mm eller udskift tændrøret.
○ Rens køleribberne på cylinderen og kontroller, at luftindtaget på starteren ikke er stoppet til.
○ Kontroller, at gearkassen er fyldt med fedt.
○ Rens luftfilteret.

○ Skyl brændstoftanken med benzin.
○ Rens karburatoren udvendigt og pladsen omkring den.
○ Rens blæseren og pladsen omkring den.

FEJLFINDING

Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret HiKOKI-servicecenter.

	Symptom	Sandsynlig årsag	Afhjælpning
Værktøj	Kan ikke tændes.	Et fremmedlegeme sidder fast i kniven.	Når der er et fremmedlegeme i kniven, skal du anvende en tang eller et lignende værktøj til at fjerne dem.Vær meget omhyggelig, da værktøjet kan begynde at fungere, når fremmedlegemet er blevet fjernet.Saft eller rust kan også forhindre kniven i at fungere. Brug en stålbørste eller lignende værktøj til at fjerne saft eller rust.
	Værktøjet klipper ikke ordentligt.	Kniven stoppede, da den blev brugt til at skære en gren, hvis tykkelse overstiger bladets kapacitet.BEMÆRKArbejde, som gentagne gange får kniven til at stoppe, vil på et tidspunkt beskadige værktøjet.	Nogle af havens træer er meget hårdt i træet, hvilket kan være mere, end værktøjet har kapacitet til, selv om det er af en tykkelse, der er inden for græsen. Brug en beskæresaks til at fjerne tykke grene, før arbejdet påbegyndes.
			Et vinklet klip kan også overstige værktøjets kapacitet, da længden af snittet forøges. Vær omhyggelig med at klippe tykke grene lige over.

BETYDNING AV SYMBOLER

○ Gassregulatoren kan ikke aktiveres hvis håndtaket ikke er sikret (låsehendelen er trykket).

Hvis klaringen er for stor

Klipperne har dårlig skarphet.
