Produkttyp	Termisk häcksax
Märke	HiKOKI
Modell	CH22ECP2
Bladlängd	620 mm (modell 62ST)
Bladtyp	Dubbelsidig
Motorns slagvolym	21,1 ml
Tändstift	NGK BMR 7A
Bränsletankens kapacitet	0,30 l
Torrvikt	5,0 kg
Ljudtrycksnivå (LpA)	97 dB(A)
Garanterad ljudeffektnivå (LwA)	104 dB(A)
Vibrationsnivå (främre handtag)	2,8 m/s²
Vibrationsnivå (bakre handtag)	2,8 m/s²
Drivmedel	Bensin/oljeblandning (förhållande 25:1 till 50:1)
Vridbart handtag	Ja, justerbar i 5 lägen (0°, 45°, 90°)
Säkerhetsanordning	Manuellt skydd, nödstopp, handtagsspärr
Regelbundet underhåll	Rengöring av luftfilter var 25:e timme, justering av bladspel, smörjning av växellåda var 20:e timme
Reservdelar	Blad, tändstift, luftfilter, bränslefilter finns hos HiKOKI
Reparerbarhet	Reparation möjlig via auktoriserad center, originaldelar från HiKOKI

Vanliga frågor - CH22ECP2 HiKOKI

Vilket bränsle ska jag använda för häcksaxen HiKOKI CH22ECP2?

Använd en blandning av bensin och olja för tvåtaktsmotorer. Bensinen ska vara blyfri med oktantal 89. Rekommenderad blandning är 25:1 till 50:1, beroende på olja. Använd aldrig multigradeolja eller begagnad olja.

Hur startar jag motorn på CH22ECP2?

1. Sätt tändningsomkopplaren på ON.
2. Tryck på bränsleprimern cirka 10 gånger.
3. Stäng choken (läge CLOSED).
4. Dra kraftigt i startsnöret tills motorn försöker starta.
5. Öppna choken (läge RUN) och dra igen. Låt motorn värmas i 2-3 minuter innan användning.

Hur justerar jag bladspelet?

Lossa bladens fästmuttrar. Dra åt bultarna helt, lossa dem sedan cirka 5/8 varv. Dra sedan åt fästmuttrarna. Kontrollera att bladen glider fritt utan för stort spel.

Vilken smörjning behövs för bladet och växellådan?

För bladet, använd maskinolja (typ cykelolja). För växellådan, applicera 3 g litiumfett var 20:e drifttimme via smörjnippeln (pil). Smörj även bladen efter varje användning för att förhindra rost.

Hur rengör jag luftfiltret?

Demontera luftfilterhuset och ta ut filtret. Tvätta det i varmt såpvatten, torka det helt, impregnera det sedan med tvåtaktsolja innan du sätter tillbaka det. Byt ut det om det är skadat eller mycket smutsigt.

Vad gör jag om bladet inte rör sig eller om motorn inte går?

Kontrollera först om det finns främmande föremål i bladet (sav, skräp). Använd en tång för att ta bort eventuella objekt. Om motorn inte startar, kontrollera tändstiftet (gap 0,6 mm), luftfiltret och bränsleblandningen. Se avsnittet Felsökning i bruksanvisningen.

Vilken skyddsutrustning ska jag bära vid användning?

Bär alltid skyddsglasögon, visir, hörselskydd, handskar, skyddsbyxor och slutna skor. Undvik löst sittande kläder och sätt upp långt hår. Använd aerosolmask om du skär behandlade växter.

Hur justerar jag det vridbara bakre handtaget?

Se till att motorn är stoppad. Tryck på spärrspaken (6) och vrid handtaget till önskat läge (0°, 45° eller 90°). Släpp spaken för att låsa. Gasreglaget kan endast användas om handtaget är låst.

Hur förvarar jag häcksaxen under en längre period?

Töm bränsletanken. Låt motorn gå tills den stannar. Rengör maskinen, smörj bladet, tillsätt några droppar olja i cylindern genom tändstiftshålet, och förvara den på en torr plats skyddad från fukt. Täck den med bladskyddet.

Var hittar jag reservdelar till CH22ECP2?

Använd endast originaldelar från HiKOKI. Kontakta en auktoriserad HiKOKI-återförsäljare för att köpa blad, tändstift, luftfilter, bränslefilter, etc. Använd aldrig icke godkända delar.

BRUKSANVISNING CH22ECP2 HiKOKI

Läs noga igenom bruksanvisningen innan maskinen tas i bruk.

	Symboler⚠️ VARNINGNedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.
	Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om apparaten används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador.		Nödstopp
	Läs, förstå och följ alla varningar och instruktioner i denna bruksanvisning och på apparaten.		Bränsle- och oljeblandning
	Bär alltid ögon-, huvud- och hörselskydd när du använder denna apparat.		Het yta
	Choke - Körläge (Öppen)		Garanterad ljudeffektnivå
	Choke - Chokad position (stängd)		Innan maskinen tas i brukLäs noggrant igenom denna bruksanvisning.Kontrollera skärutrustningens montering och justering.Starta maskinen och kontrollera förgasarinställningen. Se “UNDERHÅLL”.
	På/Start
	Av/Stopp

Innehåll

VAD ÄR VAD?	52
VARNINGAR OCH SÄKERHETSINSTRUKTIONER	53
TEKNISKA DATA	54
ANVÄNDNING	54
UNDERHÅLL	55
FELSÖKNING	56

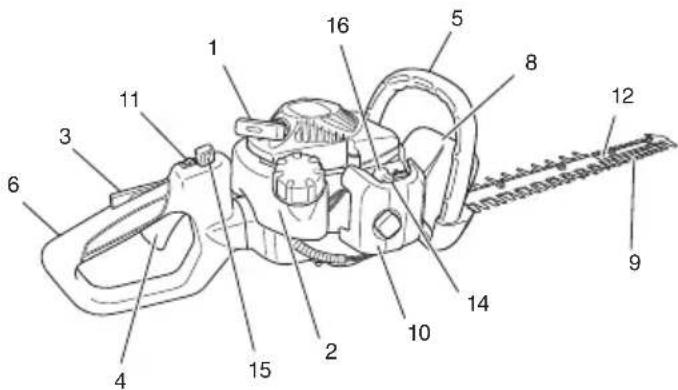

VAD ÄR VAD?

Det kan hända att det finns skillnader mellan den modell du har och den modell som visas på illustrationerna, eftersom denna bruksanvisning täcker flera modeller. Använd de instruktioner som är tillämpbara för Din maskin.

1. Starthandtag
2. Bränsletank
3. Gasreglagespärr
4. Gasreglage
5. Främre handtag
6. Bakre handtag
7. Tändstift
8. Handskydd
9. Skärblad
10. Luftfi Iter
11. Stoppknapp
12. Bladstyrning
13. Växellåda
14. Chokereglage
15. Låsspak
16. Urluftningspump
17. Bladfodral
18. Kombinationsnyckel
19. Bruksanvisning

Spara för framtida referens.

DENNA HÄCKTRIMMER KAN ORSAKA ALLVARLIGA PERSONSKADOR. Läs noga igenom instruktionerna för korrekt hantering, iordningställande, underhåll, start och stopp av häcktrimmern. Bekanta dig med alla reglage och rätt användning av häcktrimmern.

Användarens säkerhet

○ Använd alltid ansiktsskydd eller skyddsglasögon. ○ Använd alltid kraftiga, långa byxor, stadiga skor och handskar. Bär aldrig löst sittande kläder, smycken, kortbyxor, sandaler eller gå aldrig barfota.

Bind upp håret så att det inte räcker nedanför axelhöjd.

○ Använd inte redskapet medan du är trött, sjuk eller påverkad av alkohol, droger eller mediciner.

○ Låt aldrig ett barn eller en oerfaren person använda maskinen.

○ Se upp för överhängande strömkablar.

○ Bär hörselskydd.

○ Starta eller kör aldrig motorn inne i ett stängt rum eller byggnad.

Avgaserna kan vara livsfarliga att inandas.

○ Håll handtagen fria från olja och bränsle.

○ Håll händerna borta från skärande delar.

○ Fatta eller håll inte apparaten i de skärande delarna.

Se alltid till att kedjan har stannat innan du sätter ned redskapet när det har stängts av.

När du arbetar under lång tid se till att ta en paus med jämna mellanrum för att undvika eventuella Hand-arm-vibrationssyndrom (HAVS) som uppstår vid arbete med vibrerande maskiner.

Om skärmekanismen stöter emot ett främmande föremål eller om häcktrimmern böörjar ge ifrån sig konstiga ljud eller börjar vibrera, koppla bort strömmen och vänta tills häcktrimmern har stoppat helt. Koppla bort tändstiftsvajern från tändsiftet och utför följande steg:

- Kontrollera om häcktrimmern är skadad;

- Kontrollera om det finns lösa delar och spänn dem i så fall;

- Byt ut eventuella skadade delar mot reservdelar med samma specifi kationer.

WARNING

○ Antivibrationssystemet garanterar inte att du inte får handarm-vibrationssyndrom eller karpaltunnelsyndrom. Därför måste användaren kontinuerligt och regelbundet kontrollera händernas och fingrarnas tillstånd. Om något av symptomen ovan uppstår sök omedelbart medicinsk hjälp.

○ Om du använder medicinska hjälpmedel i form eller elektroniska instrument, som t ex en pacemaker, måste du rådgöra med din läkare och med instrumentets tillverkare, innan du använder elektrisk utrustning.

Om ett främmande föremål fastnar i bladet ska du stänga av motorn, vänta tills häcktrimmern har svalnat och därefter försiktigt avlägsna det främmande föremålet med en tång eller liknande. Var försiktig när du avlägsnar det främmande föremålet, eftersom bladet kan börja röra sig pga. frigjord spänning.

Redskapets säkerhet

○ Kontrollera hela redskapet före varje användning. Byt ut skadade delar. Se efter så att det inte förekommer något bränsleläckage och kontrollera att alla fästen är på plats och är ordentligt åtdragna.

○ Byt ut delar som är spräckta, ytskadade eller skadade på annat sätt innan du använder redskapet.

○ Låt inte någon stå i närheten vid justering av förgasaren.

○ Använd endast tillbehör som tillverkaren rekommenderar för detta redskap.

WARNING

Ändra aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.

Bränslesäkerhet

○ Blanda och hantera bränslet utomhus och på en plats där det inte fi nns någon risk för gnistor eller öppen eld.

○ Använd kärl som är godkända för bränslehantering.

○ Ta aldrig av bränslelocket eller tillsätt bränsle medan häcktrimmern är igång. Låt motor och avgaskomponenter svalna innan du fyller på bränsle.

Rök inte själv och tillåt inte någon annan att röka nära bränslet eller redskapet eller vid användning av redskapet.

○ Fyll aldrig på bränsle inomhus.

○ Torka upp utspillt bränsle före start av motorn.

○ Flytta redskapet minst 3 m från tankningsplatsen före start av motorn.

○ Stanna motorn innan du tar av bränslepåfyllningslocket.

Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.

Förvara redskapet och bränslet på en plats där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer eller strömställare, värmepannor, etc.

WARNING

Bränsle kan lätt antändas eller explodera och är farligt att andas in, varför man bör vara extra försiktig vid hantering och påfyllning av bränsle.

Arbetssäkerhet

○ Försök inte att klippa annat material än häckar, buskar, träd och dylikt.

Granska arbetsytan före varje arbetsinsats. Avlägsna alla föremål som kan kastas iväg eller trassla in sig.

○ Använd en mask för andningsskydd vid klippning av växter besprutade med insektsmedel.

Håll obehöriga så som barn, djur, åskådare och medhjälpare utanför riskområdet på 15 m. Stanna omedelbart motorn om någon närmar sig.

○ Håll redskapet stadigt med båda händerna.

○ Se till att du står stadigt och med god balans. Sträck dig inte.

○ Håll alla kroppsdelar borta från ljuddämpare och skärutrustning så länge motorn går.

○ Undvik att arbeta med saxen över axelhöjd. Använd ALDRIG saxen när du står på en stege, i ett träd eller på något ostadigt underlag.

Om verktyget flyttas till en ny arbetsplats, måste man försäkra sig om, att motorn är avstängd och alla skärtillsatser har stannat.

○ Sätt aldrig ner maskinen på marken, så länge den är i gång.

Ha alltid en första-hjälpen-väska till hands, när du använder av elektriska elektriskutrustning.

○ Starta eller använd motorn aldrig i slutna rum eller byggnader eller i närheten av antändbar vätska. Att andas in avgaser innebär livsfara.

Skötselsäkerhet

○ Underhåll redskapet enligt anvisningarna.

○ Ta bort tandkabeln från tändstiftet innan utförande av underhållsarbeten med undantag från förgasarjusteringar.

○ Låt inte någon stå i närheten vid justering av förgasaren.

○ Använd endast HiKOKI:s original utbytesdelar av de typer som tillverkaren rekommenderar.

När häcktrimmern har stängts av för service, inspektion eller förvaring, koppla bort strömkällan, koppla bort tändstiftsvajern och kontrollera att alla rörliga delar har stannat helt. Låt häcktrimmern svalna innan du utför inspektion, justering osv.

Transport och förvaring

○ Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen.

○ Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport i ett fordon.

Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.

○ Förvara redskapet oåtkomligt för barn.
○ Rengör och underhåll apparaten noggrant och förvara den på en torr plats.
Se till att stoppknappen är avslagen vid transport eller förvaring.
○ Täck över klingan med ett transportskydd vid transport i ett fordon eller vid förvaring.

Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktigt och använd sunt förnuft. Kontakta återförsäljare om du behöver hjälp. Var särskilt uppmärksam på avsnitt som föregås av följande ord:

WARNING

Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall.

VIKTIGT

Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning.

OBSERVERA

Hikoklation som är viktig för att klargöra en åtgård och därmed undvika misstag.

VIKTIGT

Ta inte isär rekylstartaren, eftersom det är lätt att skada sig på rekylfjädern.

TEKNISKA DATA

MODELL	CH22EAP2 (50ST)CH22EA2 (50ST)	CH22EBP2 (62ST)CH22EB2 (62ST)	CH22ECP2 (62ST)CH22EC2 (62ST)	CH22ECP2 (78ST)CH22EC2 (78ST)
Motorstorlek (ml) 21,1
Tändstift NGK BMR 7A
Bränsletankens rymd (l) 0,30
Torvikt (kg) 4,3 4,7 5,0 5,2
Total klipplängd (mm) 500	620	620	780
Typ av knivblad	Tvåsidig
Ljudtrycksnivå LpA (dB (A)) enligtISO 10517Motsvarande*1Osäkerhe	973
Ljudeffektnivå LwA (dB (A)) enligtISO 10517Uppmätt*1OsäkerheLjudeffektnivå LwA (dB (A)) enligt2000/14/EFUppmätt*2Garanterad	1022102104
Vibrationsnivå (m/s ^2 ) (ISO 10517)Främre handtagBakre handtag	7,07,5	9,19,1	2,83,4	2,82,8

OBSERVERA

Buller- och vibrationsnivåer har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidsfördelning:

*1: 1/5 tomgång, 4/5 rusningsvarvtal.
*2: Endast rusningsvarvtal.

Rätt till ändringar förbehålls.

ANVÄNDNING

Bränsle (Bild 1)

WARNING

Saxen är utrustad med en tvåtaktsmotor. Kör alltid motorn med oljeblandad bensin. Se till att ventilationen är tillfredställande vid tankning eller hantering av bränslet.

Bränsle

○ Använd alltid 89-oktanig blyfri bensin.
○ Använd tvåtaktsolja eller en blandning mellan 25:1 och 50:1, angående mängd se uppgift på oljeflaskan eller fråga en HiKOKI- återförsäljare.
Om originalolja inte finns använd en olja av hög kvalitet med tillsats av ett antioxidationsmedel och uttrycklig märkning för användning i tvåtaktsmotorer (JASO FC GRADE OIL eller ISO EGC GRADE). Använd inte olja av typ BIA eller TCW (avsedd för vattenkylda tvåtaktsmotorer).
○ Använd aldrig motorolja (10 W/30) eller spillolja.
○ Blanda alltid bensin och olja i en separat ren behållare.

Börja alltid med att fylla i halva bensinmängden. Häll därefter i hela mängden olja. Blanda (skaka) blandningen. Häll sedan i återstående mängd bensin.

Blanda (skaka) blandningen ordentligt innan blandningen hålls i bränsletanken.

Bränslepäfyllning

⚠️ WARNING (Bild 2)

○ Stanna alltid motorn vid bränslepåfyllning.
○ Öppna bränsletankens lock (1) långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner.
○ Dra åt tanklocket ordentligt efter tankning.
Flytta alltid apparaten minst 3 m från tankningsplatsen före start av motorn.

Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken. Se till att bränslet är ordentligt blandat före tankning genom att skaka behållaren.

Start

VIKTIGT

Kontrollera före start att skärbladen inte kan hugga tag i något föremål.

1. Sätt strömbrytaren (2) till läge ON (A). (Bild 3)

* Pumpa urluftningspumpen (4) cirka tio gånger så att bränsle fl ödar in i förgasaren. (Bild 4)
2. Skjut chokespaken (5) till läge CLOSED (stängd) (B). (Bild 5)
3. Dra kraftigt i startsnörets handtag. Håll stadigt i handtaget! (Bild 6)
4. Flytta tillbaka chokespaken till läge RUN (öppen) (C), när du hör, att motorn försöker starta. Dra sedan kraftigt i startsnörets handtag igen.

OBSERVERA

Om motorn inte startar upprepa moment 2 till 4.

1. När motorn startat varmkör motorn i cirka 2-3 minuter innan den belastas.

Klippning

Arbeta alltid med högt varvtal för att vidmakthålla tillräcklig klippningshastighet. Vid trimning av häckar, håll trimmern så att bladen är mellan 15 och 30 grader från horisontalplanet och sväng trimmern i en båge mot häckens kant för att klippresterna ska trilla av. Vid trimning av sidorna på häcken håll bladet vertikals och klipp med svepande rörelser.

OBSERVERA

Det bakre handtaget kan vridas i 90 grader för att ge en bekväm arbetsställning och möjliggöra olika skärvinklar. Handtaget kan låsas i fem olika positioner. Innan du ställer om det bakre handtaget, bör du försäkra dig om, att verktyget går på tomgång eller att motorn är avstängd.

○ Gasreglaget kan inte användas om handtaget inte är fast (lässpaken nedtryckt).

För att kunna vrida på handtaget måste man trycka på lässpaken (6). Rotera handtaget till önskat läst 0°, 45° eller 90° läge och lossa låsarmen (6) för att låsa handtaget på plats.

D: LÅS

E: LÅS UPP

Stopp av motorn (Bild 8)

Minska motorvarvtalet och skjut strömbrytaren till stoppläge (F).

OBSERVERA

Om motorn inte stannar an den tvingas att stanna genom att vrida på chokespaken till chokepositionen.

Innan maskinen startas igen kontakta din auktoriserade HiKOKI serviceverkstäder för reparation.

UNDERHÅLL

ANORDNINGAR OCH SYSTEMEN FÖR EMISSIONSKONTROLL FÄR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV EN VERKSTAD FÖR MOTORREDSKAP ELLER INDIVIDER.

○ Skärbladen kan röra sig under inställning av förgasaren.
○ Starta aldrig motorn utan att kopplingskåpan sitter på plats.

Kopplingen kan annars lossa och orsaka personskador.

I förgasaren blandas bränslet med luft. När motorn testkörs vid fabriken justeras förgasaren. Ytterligare justering kan komma att behövas med hänsyn till klimat och höjd. Förgasare har bara en justeringsmöjlighet:

T = Justerskruv för tomgångsvarvtal.

Tomgångsjustering (T)

Kontrollera att luftfiltret är rent. Vid korrekt inställt tomgångsvarvtal roterar inte kedjan. Om justering är nödvändig vrid T-skruven medurs med motorn igång tills kedjan börjar rotera. Vrid skruven därefter moturs tills kedjan slutar att rotera. Rätt tomgångsvarvtal har uppnätts när motorn går jämnt i alla lägen på ett varvtal som är lägre än det då kedjan börjar rotera.

Kontakta HiKOKI-återförsäljare om kedjan fortfarande roterar efter justeringen.

Luftfi ltret måste rengöras från damm och smuts för att undvika:

○ Felaktig förgasarfunktion.
○ Startsvårigheter.
○ Effektsänkning.
○ Onödigt slitage av motordelar.
○ Onormal bränsleförbrukning.

Rengör filtret dagligen eller oftare om motorsågen används på speciellt dammiga arbetsområden.

Ta bort luftfilterkåpan och filtret. Tvätta det i varmt tvålvatten.

Kontrollera att filtret är torrt innan det monteras. Ett luftfilter som har används länge kan inte rengöras helt och hållet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat filter måste alltid bytas ut.

OBSERVERA

Dränk elementet i tvåtaktsolja eller motsvarande olja för mättning. Kläm elementet så ordentligt att oljan sprids ut och ingen överflödig olja finns kvar.

Tändstift (Bild 11)

Tändstiftet påverkas av:

○ Felaktig förgasarinställning.
○ Felaktig bränsleblandning (för mycket olja i bensinen).
○ Smutsig luftfilter.
○ Svåra arbetsförhållande (t.ex. kyla).

Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg effekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först. Om tändstiftet är smutsigt rengör och kontrollera elektrodavständet. Justera om så behövs. Korrekt avständ är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända.

OBSERVERA

I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift använd samma typ av tändstift vid byte.

Skärbladen är monterade på svärdet med fyra eller fem bultar.

Dessa bultar dras åt med ett spelrum så att skärbladen kan röra sig fritt.

När spelet är för litet

Skärbladen rör sig inte ordentligt och glidytorna kan komma att fastna.

När spelet är för stort

Skärbladen klipper inte ordentligt.

Justering av spelet

1. Lossa på bladens fästmuttrar.
2. Drag åt fästbultarna med en nyckel. Lossa sedan bultarna ca.5/8 varv.
3. Med bultarna på plats, dra åt muttern för fi xering av bladet.
   Byt ut fästbultar som blivit slitna eller skadade. Byt även ut skadade skärblad.

Smörjning av bladet (Bild 13)

Vid trimning kan sav fastna på bladkanten och öka belastningen. Använd maskinolja (eller cykelolja el. liknande) för att smörja bladet och torka av bladet med en trasa. För att förhindra att bladet rostar ska du se till att smörja bladet efter varje användningstillfälle och när det inte ska användas under en längre tid, innan du sätter på bladet i bladfodralet.

Växellåda (Bild 14)

Fyll på förstklassigt litiumfett genom smörjnippeln tills lite fett sipprar fram mellan bladen och växellådan. Smörj fettet från smörjnippeln (indikeras av en pil) bredvid växellådan med en kommersiellt tillgänglig smörjspruta.

OBSERVERA

Smörj växellådan med 3g var 20:e driftstimme och något oftare vid tung belastning.

Bränslefi Iter (Bild 15)

Ta ut bränslefiltret från bränsletanken och rengör det ordentligt i lösningsmedel. Skjut därefter in bränslefiltret helt och hålet i bränsletanken.

OBSERVERA

Om fi ltret är hårt på grund av damm och smuts ska det bytas.

Rengöring av cylinderfl änsarna (Bild 16)

När löv fastnar mellan cylinderfl änsarna (7) kan motorn bli överhettad vilket minskar motoreffekten. Håll därför alltid cylinderflänsarna och flänshuset rena.

Efter var 100:e driftstimme eller en gång om året (oftare om så krävs) ska flänsar och motorns yttre ytor rengöras från damm, smuts och olja eftersom sådant kan orsaka försämrad kylningsförmåga.

Rengöring av Ijuddämpare (Bild 17)

Ta bort ljuddämparen och gnistfångaren (om en sådan är monterad) och rensa sedan bort eventuellt sot som sitter på avgaskanalen eller ljuddämparingången efter 100 timmars användning.

Långtidsförvaring

Tappa ur allt bränsle från bränsletanken. Starta motorn och låt den gå tills den stannar.

Reparera eventuella skador som har uppstått vid användning. Rengör motorsågen med en ren trasa eller tryckluft. Droppa några droppar tvåtaktsmotorolja i cylindern genom tändstiftshålet och dra runt motorn några gånger så att oljan sprid. Täck över motorsågen och förvara den på en torr plats.

Underhållsschema

Nedan följer några allmänna underhållsinstruktioner. För ytterligare information var god kontakta en HiKOKI-återförsäljare.

Daglig tillsyn

○ Rengör häcksaxen utvändigt.
○ Kontrollera svärd och blad avseende skador och sprickbildning. Byt ut svärdet om det är skadat eller sprucket.
○ Kontrollera att bladen är slipade och utan sprickor.
○ Kontrollera att bladmuttrarna är ordentligt åtdragna.
Se till att svärdets transportskydd är oskadat och kan monteras på ett tillfredsställande sätt.
○ Kontrollera att muttrar och skruvar är ordentligt åtdragna.

Veckotillsyn

○ Kontrollera startapparaten, speciellt startsnöre och returfjäder.
○ Rengör tändstiftet utvändigt.
○ Demontera tändstiftet och kontrollera elektrodavståndet. Justera det till 0,6 mm eller byt stift om elektroderna är slitna.
Rengör kylflänsarna på cylindern och kontrollera att luftintaget vid startapparaten in är igensatt.
○ Kontrollera, att växellådan är fylld med fett.
○ Rengör luftfiltret.

Månadstillsyn

○ Rengör bränsletanken med bensin.
○ Rengör förgasaren utvändigt och utrymmet runt omkring.
○ Rengör fläkten och utrymmet runt omkring.

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

	Symptom Möjlig o/sak Åtgård
Verktyg	Fungerar inte.	Föroreningar har fastnat i bladet.	Om det finns främmande föremål i bladet, använd en tång eller liknande för att ta bort det. Var ytterst försiktig då verktyget kan gå igång när föroreningarna har avlägsnats. Bladets funktion kan även förhindras av sav eller rost. Avlägsna sav eller rost med stålborste eller liknande verktyg.
	Verktyget trimmar inte väl.	Bladet stannande p.g.a. att det användes till att beskära en gren vars bredd överskred bladets skärkapacitet.OBSERVERAArbeten som upprepade gånger gör att bladet stannar kommer till slut skada verktyget.	Vissa trädgårdsträd har mycket hårt trä och kan vara bortom verktygets kapacitet även om tjockleken är normal. Använd en sekatör för att ta bort tjocka grenar innan du påbörjar arbetet.
			Ett snett snitt kan också överskrida verktygets kapacitet, eftersom längden på snittet är större. Se till att trimma tjocka grenar vinkelrätt.

BETYDNING AF SYMBOLER

○ Kutteutstyret kan rotere när forgasseren justeres.
