BRUKSANVISNING CH 3656DA HiKOKI

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror. h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper. En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. VARNINGAR OCH SÄKERHETSINSTRUKTIONER Var särskilt uppmärksam på avsnitt som föregås av följande ord: VARNING Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall. FÖRSIKTIGT Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning. ANMÄRKNING Information som är viktig för att klargöra en åtgärd och därmed undvika misstag.

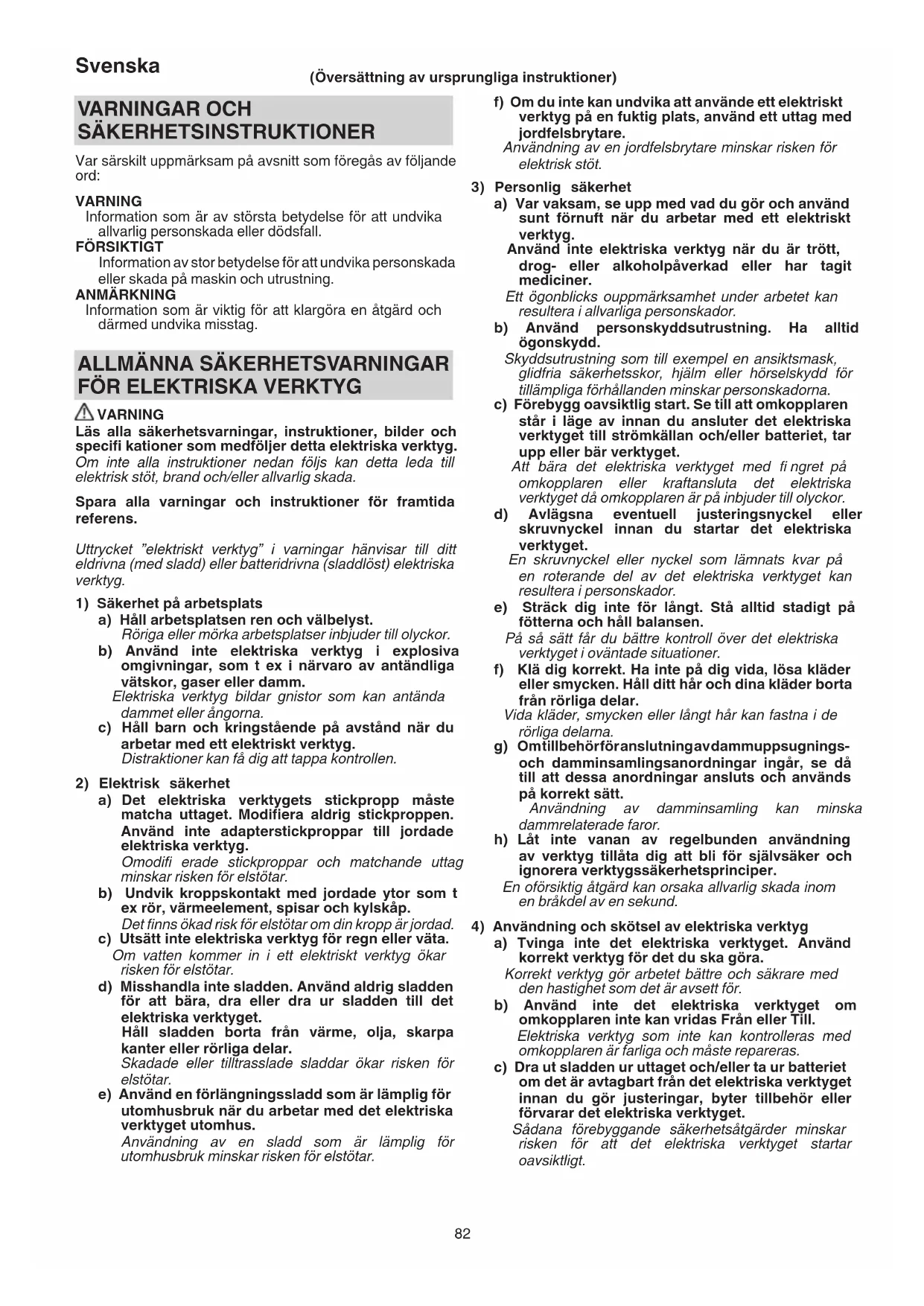

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. (Översättning av ursprungliga instruktioner) 00BookCH3656DA.indb8200BookCH3656DA.indb82 2024/02/289:56:422024/02/289:56:4283 Svenska d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer. h) Håll handtag och gripytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada. f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130°C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska. b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR

HÄCKSAX a) Använd inte häcksaxen i dåligt väder, särskilt när det fi nns risk för blixtnedslag. Detta minskar risken att träff as av blixten. b) Håll elkablar och andra vajrar borta från klippområdet. Elkablar och vajrar kan vara dolda i häckar eller buskage och kan av misstag kapas av svärdet. c) Använd hörselskydd. Lämplig skyddsutrustning reducerar risken för hörselskador. d) Håll endast häcksaxen i de isolerade greppytorna, eftersom svärdet kan komma i kontakt med dolda elledningar. Om svärdet kommer i kontakt med en strömförande elledning kan häcksaxens metalldelar bli strömförande och ge operatören en elektrisk stöt. e) Håll alla kroppsdelar borta från svärdet. Avlägsna inte avklippt material och håll inte i material som ska klippas när svärdet är i gång. Svärdet fortsätter att röra sig efter att du släppt avtryckaren. Ett ögonblicks ouppmärksamhet under arbetet med häcksaxen kan resultera i allvarliga personskador. f) När du rensar bort material som fastnat eller utför service på häcksaxen, se till att alla strömbrytare är avstängda och att batteriet har tagits bort eller kopplats loss. Oavsiktlig aktivering av häcksaxen vid rensning av fastklämt material eller under service kan resultera i allvarlig personskada. g) Bär häcksaxen i handtaget med svärdet stoppat, och var försiktig så att du inte aktiverar någon strömbrytare. Det är viktigt att häcksaxen bärs korrekt för att minska risken för oavsiktlig start och resulterande personskador från svärdet. h) Använd alltid svärdskyddet vid transport eller förvaring av häcksaxen. Korrekt hantering av häcksaxen minskar risken för personskador från svärdet.

1. Se till att det inte fi nns elkablar eller främmande

föremål, som t.ex. ståltrådsstängsel eller dolda vajrar, i arbetsområdet innan arbetet påbörjas. Bladet kan komma i kontakt med strömkabeln och orsaka elektriska stötar, jordfel och andra olyckor.

2. Håll verktyget stadigt med båda händerna för att undvika

personskador. (Bild. 1-A)

3. Håll borta händer och andra kroppsdelar från bladet, för

att undvika kontakt som kan orsaka personskador.

4. Se till att bladet och alla tillbehör är korrekt monterade.

Felaktig installation kan orsaka att bladet eller tillbehören lossnar, vilket kan resultera i personskador.

5. Se till att bladet inte är sprucket, deformerat eller kraftigt

slitet innan du börjar arbeta. Använd inte bladet om det är i sådant skick, eftersom det kan gå sönder och orsaka personskador. 00BookCH3656DA.indb8300BookCH3656DA.indb83 2024/02/289:56:422024/02/289:56:4284 Svenska

6. Använd inte verktyget för att skära av vajrar, metallplattor

eller andra hårda föremål. Verktyget kan skadas och orsaka personskador.

7. Om verktyget inte fungerar normalt och låter konstigt,

utför omedelbart inspektion och reparationer.

8. Om verktyget faller eller slår emot ett föremål ska bladet

och verktygskroppen inspekteras med avseende på skador, sprickor och deformationer. Användning av blad som har skadats, deformerats eller spruckit kan orsaka personskador.

9. Bladet får inte monteras isär. Detta kan medföra

10. Denna produkt genererar vibrationer vid användning.

Därför är långvarigt arbete fysiskt ansträngande och du bör undvika en dålig hållning och ta rast ofta. Även vid kortare arbetspass bör du avbryta arbetet omedelbart när du känner att du blir trött i fi ngrar, händer, armar eller axlar.

11. Använd handskar eller en trasa för att skydda händerna

vid hantering av bladet. Vårdslös hantering kan orsaka personskador.

12. Utsätt inte bladet för kraftigt tryck eftersom bladet kan ta

13. Bladet är extremt hett efter användning. Vidrör inte

bladet, då det kan orsaka brännskador.

14. Verktyget får endast användas av en operatör med

stadigt fotfäste på marken. Använd inte verktyget på en stege eller någon annan instabil plats.

15. För att undvika olyckor ska du aldrig lämna verktyget

utan tillsyn när det är igång på ett stativ eller på golvet.

16. Utsätt inte verktyget för insektsmedel eller andra

kemikalier. Kemikalier kan orsaka sprickor och andra skador på verktyget.

17. Fäst inte främre brytaren eller avtryckaren intryckt.

Om du trycker in den av misstag kan det hända att enheten startar plötsligt, orsakar skada.

18. Använd inte produkten om verktyget eller batteripolarna

(batteriluckan) är deformerade. Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

19. Håll verktygets anslutningar (batterilucka) fri från spån

och damm. ○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna. ○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift. ○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm. Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand. YTTERLIGARE SÄKERHETSVARNINGAR När du tar bort bladfodralet VARNING Se till att stänga av verktyget och ta bort batteriet från verktyget innan fästning och borttagning av bladfodralet. FÖRSIKTIGT Var försiktig när du sätter bladet i bladfodralet. När du ändrar hastighet ANMÄRKNING Batteriet måste vara monterat på verktyget och avtryckaren på huvudhandtaget måste dras annars tänds inte LED även om valknappen trycks ner. Under användning VARNING ○ Se till att ingen person uppehåller sig i arbetsområdet. ○ Använd skyddsglasögon för att förhindra personskador p.g.a. kvistar och träfl is. ○ Använd inte verktyget för att skära av vajrar, metallplattor eller andra hårda föremål. Verktyget kan skadas och orsaka personskador. FÖRSIKTIGT ○ Tjocka grenar ska beskäras med sekatör innan du använder häcksaxen. Använd inte för stor kraft på verktyget, då detta kan göra att det går sönder. ○ Stoppa verktyget omedelbart om bladet stannar mot en tung gren. Låt inte motorn skära sig, då det kan skada motorn. ○ Använd endast för buskklippning. ANMÄRKNING ○ Smörj bladet (med symaskinsolja, mineralolja, e. dyl.) före start och sedan en gång i timmen. Använd en tillräcklig mängd olja och torka bort överfl ödig olja. ○ Lämna inte verktyget på en plats som utsätts för direkt solljus eller höga temperaturer under arbetet (t.ex. när du tar rast). Annars kyls verktyget inte ned, vilket kan orsaka skada. ○ Använd inte verktyget vid arbete som överskrider dess kapacitet. Detta kan orsaka att motorn låser sig eller saktar ned, och skadas. ○ Använd inte verktyget till att klippa gräs eller ogräs. Gräs och ogräs kan fastna på bladet. ○ Skär tjocka grenar genom att trycka bladen försiktigt mot grenen.

-10–40°C. Om batteriet laddas i en temperatur som underskrider -10°C, kan det resultera i överladdning som är farligt. Batteriet bör inte laddas i temperaturer över +40°C. Den lämpligaste uppladdningstemperaturen ligger mellan 20-25°C.

2. Använd inte laddaren utan uppehåll.

Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

3. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

4. Ta aldrig isär vare sig det uppladdningsbara batteriet

eller laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

6. Kasta inte batteriet i öppen eld.

Om batteriet blir bränt kan det explodera.

7. Laddningsaggregatet skadas när du använder ett

8. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

9. Se till att inga föremål eller främmande ämnen hamnar i

laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet. 00BookCH3656DA.indb8400BookCH3656DA.indb84 2024/02/289:56:422024/02/289:56:4285 Svenska

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

○ Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. VARNING Om ett elektriskt ledande föremål vidrör polerna på litiumjonbatteriet kan en kortslutning uppstå vilket kan leda till brand. Observera följande vid förvaring av batteriet. ○ Placera inte elektriskt ledande skär, spikar, stålvajrar, kopparvajrar eller andra vajrar i förvaringslådan. ○ Antingen installera batteriet i det elektriska verktyget eller förvara det säkert genom att tryck in det i batteriskyddet till dess att ventilationshålen döljs för att förebygga kortslutning. (Fig. 2)

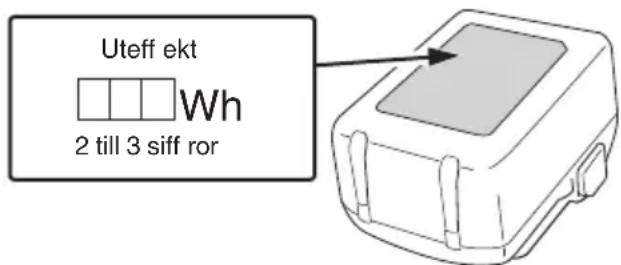

ANGÅENDE TRANSPORT AV

LITIUMJONBATTERIER Iaktta följande försiktighetsåtgärder när litiumjonbatterier transporteras. VARNING Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteff ekt och följ transportföretagets instruktioner när transporten arrangeras. ○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur. ○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

(UC18YSL3) När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som fi nns på USB- enheten före användning med denna produkt. Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet. VARNING ○ Före användning, kontrollera den anslutande USB- kabeln för eventuella defekter eller skador. Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand. ○ När produkten inte används, täck över USB-porten med gummiskyddet. Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand. 00BookCH3656DA.indb8500BookCH3656DA.indb85 2024/02/289:56:422024/02/289:56:4286 Svenska OBSERVERA ○ Någon enstaka paus kan förekomma under USB- uppladdningen. ○ När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren. Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor. ○ Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet.

BESKRIVNING AV NUMRERADE

PUNKTER (Bild 1 – Bild 9) Sekundärbrytare Sekundärhandtag Skyddsdon Blad Avtryckare Huvudhandtag Batteri Väljare Indikatorlampa för slaghastighet Ventilationshål Kontakter Batterilucka Bladfodral Omkopplare för återstående batterinivåindikator Indikatorlampa för batterinivå SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. CH3656DA / CH3672DA: Batteridriven häcksax Användaren måste läsa bruksanvisningen för att minska risken för personskador. Utsätt inte enheten för regn. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Ha alltid ögonskydd. Bär alltid hörselskydd. Håll händerna borta från svärdet Slå PÅ Slå AV Ta ur batteriet Valknapp 1 LED tänt: 1000 min

2 LED tända: 1170 min

3 LED tända: 1330 min

4 LED tända: 1500 min

Batteri Lyser; Batteriets återstående energi är 75%. Lyser; Batteriets återstående energi är 50% – 75%. Lyser; Batteriets återstående energi är 25% – 50%. Lyser; Batteriets återstående energi är mindre än 25%. Blinkar; Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt. Blinkar; Drift stoppad på grund av hög temperatur. Avlägsna batteriet från verktyget och låt det svalna helt. Blinkar; Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare. STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 242. Standardtillbehören kan ändras utan föregående meddelande.

○ Fintrimning av häckar ○ Trimning och beskärning av trädgårdsträd 00BookCH3656DA.indb8600BookCH3656DA.indb86 2024/02/289:56:432024/02/289:56:4387 Svenska TEKNISKA DATA

Bladets storlek (Trimningsbredd) 560 mm 720 mm Batteri tillgängligt för detta verktyg* Multivolt-batteri Vikt** 4,2 kg (Med BSL36A18X påmonterad) 4,5 kg (Med BSL36B18X påmonterad) 4,4 kg (Med BSL36A18X påmonterad) 4,6 kg (Med BSL36B18X påmonterad) Kontinuerlig drifttid (beroende på arbetsmiljö) Ung. 62,5 min Ung. 48 min

• Befi ntliga batterier (BSL3660/3620/3626, BSL18xx-serien, etc.) kan inte användas med detta verktyg. ** Enligt EPTA-procedur 01/2014

Modell BSL36A18X Spänning 36 V / 18 V (Automatisk växling*) Batterikapacitet 2,5 Ah / 5,0 Ah (Automatisk växling*) Tillgängliga sladdlösa produkter** Multivoltserie, 18V-produkt Tillgänglig laddare Glidladdare för litiumjonbatterier

• Verktyget växlar över automatiskt. ** Se vår allmänna katalog för detaljer.

Modell UC18YSL3 Laddningsspänning 14,4 V – 18 V Vikt 0,6 kg ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg. <UC18YSL3>

1. Anslut laddarens nätkabel till uttaget.

Laddningsindikatorlampan kommer att blinka rött när nätkabeln ansluts till nätuttaget. (Se Tabell 1)

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 3 (på sidan 2).

När ett batteri sätts i laddaren påbörjas laddningen och laddningsindikatorlampan kommer att blinka blått. När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 1) (1) Laddningsindikatorlampan lyser/blinkar Laddningsindikatorlampans indikeringar visas i Tabell 1, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet. Tabell 1: Laddningsindikatorlampans indikeringar PÅ/AV i 0,5 sek intervall (RÖD) Före laddning *

Lyser i 0,5 sek med intervaller på 1 sek (BLÅ) Laddat till mindre än 50% Lyser i 1 sek med intervaller på 0,5 sek (BLÅ) Laddat till mindre än 80% Lyser ihållande (BLÅ) Laddat till mer än 80% Lyser ihållande(Kontinuerlig ljudsignal: ungefär 6 sek) (GRÖN) Laddningen fullbordad PÅ/AV i 0,3 sek intervall (RÖD) Överhettad, standby

PÅ/AV i 0,1 sek intervall (Intermittent ljudsignal: ungefär 2 sek) (LILA) Går inte att ladda *3 ANMÄRKNING *1 Om den röda lampan fortsätter att blinka även efter att laddaren anslutits, kontrollera att batteriet har satts in helt. *2 Batteriet överhettat. Kan inte ladda. Även om laddningen startar när batteriet har svalnat, trots att det är kvar på plats, rekommenderas det att ta ut batteriet och låta det svalna på en skuggad och välventilerad plats innan det laddas. *3 Fel i batteriet eller laddaren – Sätt i batteriet helt. – Kontrollera att inget främmande material sitter fast på batterifästet eller polerna. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. ○ När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 5 minuter innan nästa laddning. 00BookCH3656DA.indb8700BookCH3656DA.indb87 2024/02/289:56:432024/02/289:56:4388 Svenska (2) Angående temperaturer och laddningstid för batteriet (Se Tabell 2) Tabell 2 Modell UC18YSL3 Typ av batteri Li-ion Laddningsspänning 14,4–18 V Temperaturer vid vilka batterierna kan laddas 0°C–50°C Laddningstid för batterikapacitet ca. (vid 20°C) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min Laddningstid för multivoltsbatteriets kapacitet ca. (vid 20°C) 1,5 Ah (× 2 enheter) 20 min 2,5 Ah (× 2 enheter) 32 min 4,0 Ah (× 2 enheter) 52 min Antal battericeller 4–10 Laddningsspänning för USB 5 V Laddningsström för USB 2 A Vikt 0,6 kg ANMÄRKNING ○ Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen. ○ Om laddningen tar lång tid – Laddningen tar längre tid vid extremt låga omgivningstemperaturer. Ladda batteriet på en varm plats (t.ex. inomhus). – Blockera inte luftöppningen. Annars kommer insidan att överhettas, vilket försämrar laddningens prestanda. – Om kylfl äkten inte fungerar, kontakta ett auktoriserat HiKOKI-servicecenter för reparation.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur

laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. Angående elektrisk urladdning i händelse av nya batterier, etc. Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2–3 gånger. Hur man får batterierna att räcka längre. (1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets eff ekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas. (2) Undvik att ladda vid höga temperaturer. Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Sätta i batteriluckan

Borttagning och isättning av batteri

Att ladda en USB-enhet från ett eluttag 11-a 4 Att ladda en USB-enhet och ett batteri från ett eluttag 11-b 4 Hur man laddar USB-enheten

När laddning av en USB-enhet har slutförts

Val av tillbehör ― 243 OM USB-ENHETEN ○ Att ladda en USB-enhet från ett eluttag. (Bild 11-a) ○ Att ladda en USB-enhet och ett batteri från ett eluttag. (Bild 11-b) ○ Hur man laddar USB-enheten. (Bild 12) ○ När laddning av en USB-enhet har slutförts (Bild 13)

UNDERHÅLL OCH INSPEKTION

VARNING ○ Stäng av verktyget och ta bort batteriet innan du utför inspektion eller underhåll. ○ Bladet får inte monteras isär. Underlåtenhet att iaktta denna varning kan orsaka personskador. ○ Använd handskar eller en trasa för att skydda händerna vid hantering av bladet. Underlåtenhet att iaktta denna varning kan orsaka personskador.

1. Slipa bladet (Fig. 10)

För en järnfi l i pilens riktning för att utföra en grovslipning, och använd sedan en oljesten för att ge bladet en bra fi nish. (1) Använd en fi n eller mellangrov järnfi l. (2) Bestryk oljestenen med maskinolja (cykelolja eller liknande). 00BookCH3656DA.indb8800BookCH3656DA.indb88 2024/02/289:56:432024/02/289:56:4389 Svenska (3) Använd brynsten för att försiktigt avlägsna eventuella grader på baksidan av bladkanten. När ska bladet slipas Det beror på typen av träd som trimmas och hur ofta verktyget används; det är lämpligt att slipa bladet ungefär en gång om året för att bibehålla en vass kant. ANMÄRKNING Tvätta inte bladet med vatten; annars kan det rosta eller skadas på annat sätt.

2. Smörjning av bladet

Vid trimning kan sav fastna på bladkanten och öka belastningen och använda upp batteriet fortare. Använd maskinolja (eller cykelolja el. liknande) för att smörja bladet och torka av bladet med en trasa. Föratt förhindra att bladet rostar ska du se till smörja bladet efter varje användningstillfälle samt när det inte ska användas under en längre tid, innan du sätter bladet i bladfodralet.

3. Kontroll av monteringsskruvar

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle sitta löst, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

4. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

5. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna. Kontrollera ibland före, under och efter operationen. FÖRSIKTIGT Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna. Underlåtenhet att göra detta kan leda till funktionsstörning.

6. Rengöring av höljet

När häcksaxen blir smutsig, torka av den med en torr, mjuk trasa eller fukta trasan i tvålvatten. Använd aldrig klorlösningar, bensin eller lösningsmedel för färg för att rengöra höljet, då det kan få plasten att lösas upp.

7. Transport av verktyget

Ta bort batteriet och fast bladfodralet på bladet innan du bär detta verktyg. Om du bär det utan bladfodralet kan det hända att bladet kommer i kontakt med din kropp och orsaka skada.

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, kontrollera batterierna. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 91 dB (A) A-vägd ljudtrycksnivå: 83 dB (A) Osäkerhet K: 3 dB (A). Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841. Ingen belastning:

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. De kan även användas vid en preliminär exponeringsbedömning. VARNING ○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. 00BookCH3656DA.indb8900BookCH3656DA.indb89 2024/02/289:56:432024/02/289:56:4390 Svenska FELSÖKNING Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

1. Motordrivet redskap

Symptom Möjlig orsak Åtgärd Verktyget fungerar inte. Batteriet är urladdat Ladda batteriet. Batteriet har inte satts i på rätt sätt. Ta bort batteriet från verktygets batterifack och avlägsna eventuella föroreningar. Undersök även om batterielektroderna är smutsiga. Tryck in batteriet tills det snäpps på plats. Föroreningar har fastnat i bladet. Om det fi nns föroreningar i bladet, ta bort batteriet och använd tänger eller liknande verktyg för att avlägsna dem. Var ytterst försiktig då verktyget kan gå igång när föroreningarna har avlägsnats. Bladets funktion kan även förhindras av sav eller rost. Avlägsna sav eller rost med stålborste eller liknande verktyg. Verktyget har använts till tungt arbete. Detta orsakas av en funktion som skyddar batteriet genom att stänga av motorn när verktyget utsätts för kraftig belastning. Släpp kontakten och avlägsna det som orsakade belastningen, och dra sedan tillbaka kontakten för att fortsätta arbetet. Verktygets trimningsresultat är inte bra. Bladet har blivit slött. Avlägsna sav eller rost med stålborste eller liknande verktyg och använd fi l brynsten för att slipa bladet. Om bladet ändå inte blir vasst har det nått slutet av sin livslängd. Ersätt bladet med ett nytt blad. Bladet stannande p.g.a. att det användes till att beskära en gren vars bredd överskred bladets skärkapacitet. ANMÄRKNING Arbete som upprepade gånger orsakar att bladet stannar kommer slutligen att skada motorn. Vissa trädgårdsträd har mycket hårt trä och kan vara bortom verktygets kapacitet även om tjockleken är normal. Use a pair of pruning shear to remove thick branches before starting work. Ett snett snitt kan också överskrida verktygets kapacitet, eftersom längden på snittet är större. Se till att trimma tjocka grenar vinkelrätt. Verktyget stannade plötsligt Verktyget överbelastades Avlägsna problemet som orsakar överbelastningen. Batteriet är överhettat. Låt batteriet svalna. Batteriet kan inte installeras Att försöka installera ett annat batteri än det som anges för verktyget. Vänligen installera ett multivoltsbatteri. 00BookCH3656DA.indb9000BookCH3656DA.indb90 2024/02/289:56:442024/02/289:56:4491 Svenska

Symptom Möjlig orsak Åtgärd Laddningsindikatorns lampa fl imrar snabbt i lila och batteriet börjar inte ladda. Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt. Det fi nns främmande föremål i batteripolen eller där batteriet är monterat. Avlägsna det främmande föremålet. Laddningsindikatorns lampa blinkar i rött och batteriet börjar inte ladda. Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt. Batteriet är överhettat. Vid upphörande av användning kommer batteriet automatiskt att börja ladda om temperaturen sjunker, men detta kan även minska batteriets livslängd. Det rekommenderas att batteriet kyls av på en välventilerad plats med skydd från direkt solljus innan det laddas. Batteriets användningstid är kort fastän batteriet är fulladdat. Batteriets livslängd är slut. Byt ut batteriet mot ett nytt. Det tar lång tid att ladda batteriet. Batteriets, laddarens eller den omgivande miljöns temperatur är mycket låg. Ladda batteriet inomhus eller på en varmare plats. Laddarens ventiler är blockerade, vilket gör att de inre delarna överhettas. Undvik att blockera ventilationsöppningarna. Kylfl äkten är inte igång. Kontakta ett auktoriserat HiKOKI- servicecenter för reparation. USB-strömlampan har slagits av och USB-enheten laddar inte. Batterikapaciteten har blivit låg. Byt ut batteriet mot ett med kapacitet kvar. Anslut laddarens nätkabel till ett vägguttag. USB-strömlampan slås inte av fastän USB-enheten har laddats färdigt. USB-strömlampan lyser grönt för att indikera att USB-laddning är möjligt. Detta är inte ett fel. Det är osäkert vad USB- enhetens laddningsstatus är, eller om den har laddats färdigt. USB-strömlampan slås inte av fastän laddningen har slutförts. Kontrollera den USB-enhet som laddas för att bekräfta dess laddningsstatus. Laddning av en USB-enhet pausas halvvägs. Laddaren anslöts till ett eluttag medan USB-enheten laddades med batteriet som strömkälla. Detta är inte ett fel. Laddaren pausar USB-laddning under cirka 5 sekunder när den växlar mellan strömkällor. Ett batteri sattes i laddaren medan USB- enheten laddades med ett vägguttag som strömkälla. Laddning av USB-enheten pausas halvvägs när batteriet och USB-enheten laddas samtidigt. Batteriet är fulladdat. Detta är inte ett fel. Laddaren pausar USB-laddning i ungefär 5 sekunder medan den kontrollerar ifall batteriet har laddats färdigt. Laddning av USB-enheten påbörjas inte när batteriet och USB-enheten laddas samtidigt. Den återstående batterikapaciteten är mycket låg. Detta är inte ett fel. När batterikapaciteten når en viss nivå påbörjas USB-laddning automatiskt. 00BookCH3656DA.indb9100BookCH3656DA.indb91 2024/02/289:56:442024/02/289:56:4492 Dansk e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

1) Sikring på arbeidsområdet

Model č. Série č. Datum nákupu Jméno a adresa zákazníka Jméno a adresa prodejce (Prosíme o razítko se jménem a adresou prodejce) Svenska Türkçe GARANTICERTIFIKAT Modellnr Serienr Inköpsdatum Kundens namn och adress Försäljarens namn och adress (Stämpla försäljarens namn och adress)

Vi förklarar på eget ansvar att denna batteridrivna häcksax, identifi erad enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Tim Sieberns som är auktoriserad att sammanställa den tekniska fi len fi nns på *4) – Se nedan. 2000/14/EG

• Typ av utrustning: Häcksax

• Typnamn: CH3656DA, CH3672DA

• Konformitetsbedömningsmetod: Annex V

• Uppmätt ljudstyrkenivå: 94 dB
