BRUKSANVISNING CH 3656DA HiKOKI

2. Smörjning av bladet

Forkert installation kan føre til at kniven eller tilbehøret går løs og medfører skade.

6. Undlad at anvende batteriet til andre formål end dem,

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader. c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/ eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer. h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. ADVARSLER OG SIKKERHETSINSTRUKSJONER Vær spesielt oppmerksom på informasjon som er merket med følgende uttrykk: ADVARSEL Indikerer stor fare for alvorlige personskader eller dødsfall dersom instruksjonene ikke følges. FORSIKTIG Indikerer mulighet for person- eller utstyrsskade dersom instruksjonene ikke følges. MERK Nyttig informasjon for riktig funksjon og bruk. GENERELLE SIKKERHETSFORHOLDSREGLER

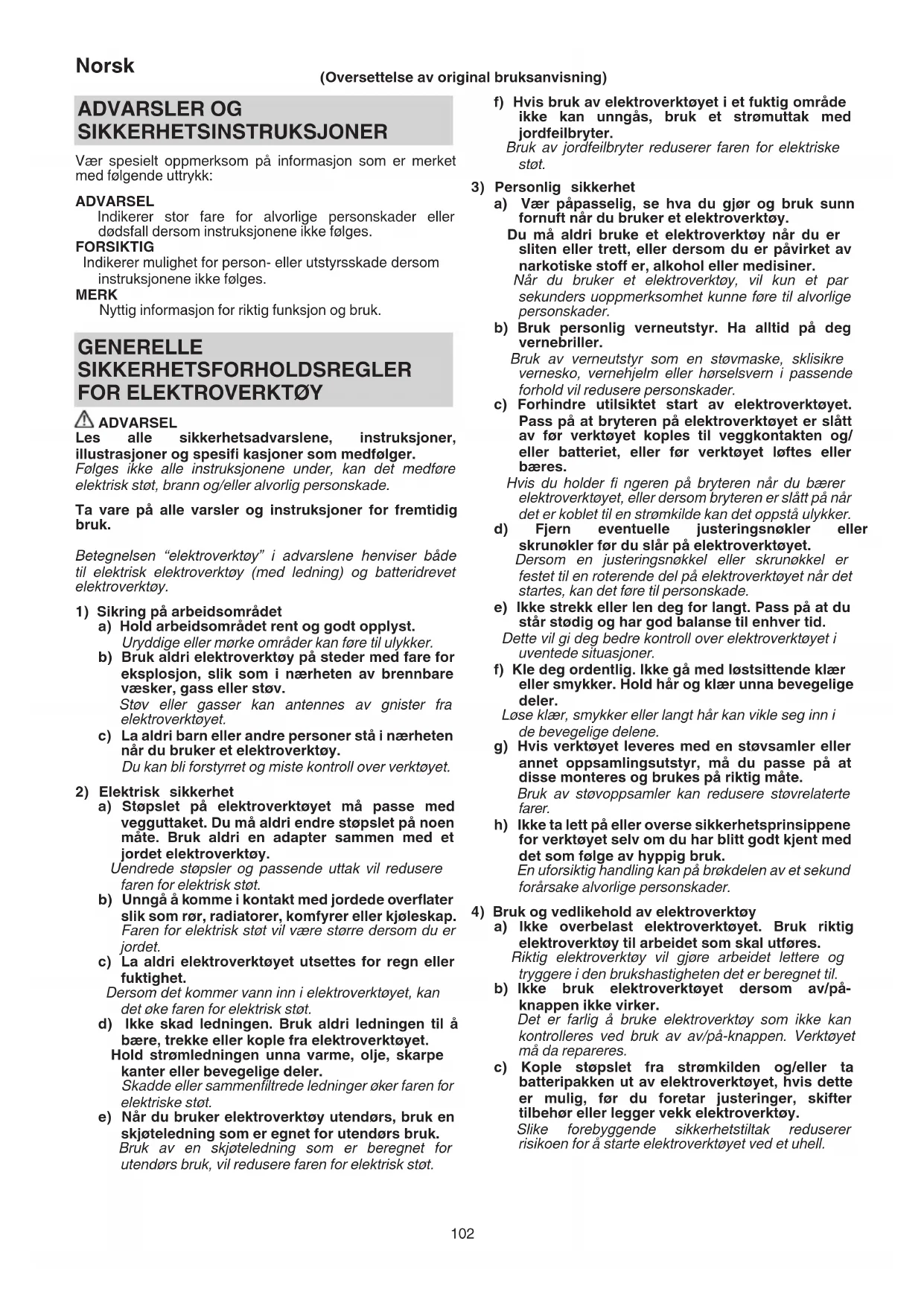

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt. (Oversettelse av original bruksanvisning) 00BookCH3656DA.indb10200BookCH3656DA.indb102 2024/02/289:56:452024/02/289:56:45103 Norsk d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner. h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifi sert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår. e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert. Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade. f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur. Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon. g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSLER FOR HEKKSAKS a) Ikke bruk hekketrimmeren i dårlige værforhold, spesielt når det er fare for lynnedslag. Dette reduserer risikoen for å bli truff et av lyn. b) Hold alle strømledninger og kabler borte fra skjæreområdet. Strømledninger eller ledninger kan være skjult i hekker eller busker, og kan bli kuttet av skjærebladet ved et uhell. c) Bruk hørselvern. Tilstrekkelig verneutstyr vil redusere risikoen for hørselstap. d) Hold hekketrimmeren kun i de isolerte gripefl atene, ettersom skjærebladet kan komme i kontakt med skjulte ledninger. Skjæreblad som kommer i kontakt med en strømførende ledning kan gjøre eksponerte metalldeler på hekketrimmeren strømførende og kan gi operatøren et elektrisk støt. e) Hold alle deler av kroppen borte fra skjærebladet. Ikke fjern avkappet materiale eller hold i materialet som skal kuttes når skjæreblad er i bevegelse. Skjæreblad fortsetter å bevege seg etter at bryteren er slått av. Et øyeblikks distraksjon under bruken av hekketrimmeren kan føre til alvorlig personskade. f) Når du fjerner fastkjørt materiale eller utfører service på hekketrimmeren, må du sørge for at alle strømbrytere er slått av og at batteripakken er fjernet eller frakoblet. Uventet aktivering av hekketrimmeren ved fjerning av fastkjørt materiale eller utføring av service, kan føre til alvorlig personskade. g) Bær hekketrimmeren etter håndtaket med skjærebladet stoppet, og pass på å ikke bruke strømbryteren. Korrekt transport av hekketrimmeren vil redusere risikoen for utilsiktet start og påfølgende personskade fra skjærebladene. h) Ved transport eller lagring av hekketrimmeren, bruk alltid bladdekselet. Riktig håndtering av hekketrimmeren vil redusere risikoen for personskade fra skjærebladene. FORHOLDSREGLER FOR BATTERIDREVET HEKKSAKS

2. Hold verktøyet godt fast med begge hender under bruk

for å unngå skade. (Fig. 1-A)

3. Hold hendene og alle andre kroppsdeler borte fra bladet

for å forhindre kontakt som kan føre til skader.

4. Pass på at bladet og alt tilbehør er korrekt montert. Feil

montering kan gjøre at bladet eller tilbehøret løsner, noe som kan forårsake personskader. 00BookCH3656DA.indb10300BookCH3656DA.indb103 2024/02/289:56:452024/02/289:56:45104 Norsk

5. Sjekk at bladet ikke er sprukket, deformert eller svært slitt

før du begynner arbeidet. Ikke bruk blad i en slik forfatning siden det kan brekke og forårsake personskader.

6. Ikke bruk verktøyet til å skjære ståltråd, metallplater eller

andre harde gjenstander. Verktøyet kan bli skadet og forårsake personskader.

7. Hvis verktøyet ikke fungerer som normalt og det kommer

rare lyder fra det, må du umiddelbart skru det av og få det undersøkt og reparert.

8. Hvis verktøyet detter i bakken eller blir slått mot en

gjenstand, må du sjekke om bladet og kroppen er blitt skadet, har sprukket eller blitt deformert. Bruk av et skadet, deformert eller sprukket blad kan føre til personskader.

9. Ikke demonter bladet. Dette kan føre til personskader.

10. Dette produktet genererer vibrasjoner når det er i bruk.

Dette gjør at langvarig kontinuerlig arbeid blir fysisk krevende, så unngå feil arbeidsstilling, og pass på å ta pause ofte. Også under korte arbeidsøkter må du umiddelbart stoppe arbeidet og ta en pause når du blir sliten i fi ngrene, hendene, armene eller skuldrene.

11. Bruk hansker eller tøy for å beskytte hendene når

du håndterer bladet. Uvøren håndtering kan føre til personskader.

12. Ikke legg overdrevet stort press på bladet når du skjærer,

siden bladet kan bli skadet.

13. Bladet vil være ekstremt varmt etter å ha blitt brukt til

skjæring. For å forhindre brannskader må du ikke berøre bladet.

14. Verktøyet skal brukes av en operatør som står trygt på

bakken. Ikke bruk verktøyet på en stige eller på et ustabilt sted.

15. For å unngå ulykker må du aldri la verktøyet være i drift

uten tilsyn mens det står på en benk eller på gulvet.

16. Ikke utsett verktøyet for insektsmidler eller andre

kjemikalier. Slike kjemikalier kan gjøre at det oppstår sprekker eller andre skader.

18. Ikke bruk produktet hvis verktøyet eller batteriterminalene

(batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.

19. Hold verktøyets terminaler (batterifeste) fri for spon og

støv. ○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene. ○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet. ○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv. Det kan føre til kortslutning som kan føre til røykutslipp eller antenning. FLERE SIKKERHETSADVARSLER Når bladkassen fjernes ADVARSEL Sørg for å slå av verktøyet og fjerne batteriet fra verktøyet før du setter på eller fjerner bladdekselet. FORSIKTIG For å unngå personskader må du være forsiktig når du plasserer bladet i bladdekselet. Når hastigheten endres MERK Batteriet må monteres på huset og avtrekkeren på hovedhåndtaket må trykkes inn, ellers vil ikke LEDen lyse, selv om velgerknappen trykkes. Under bruk ADVARSEL ○ For å forhindre ulykker må du passe på at ingen personer befi nner seg i arbeidsområdet. ○ Bruk beskyttelsesbriller når du arbeider, for ikke å bli skadet av kvister og fl iser. ○ Ikke bruk verktøyet til å skjære ståltråd, metallplater eller andre harde gjenstander. Verktøyet kan bli skadet og forårsake personskader. FORSIKTIG ○ Bruk en beskjæringssaks for å kutte tykke grener før du bruker hekksaksen. Ikke bruk for stor styrke på verktøyet siden dette kan føre til at det blir ødelagt. ○ Du må skru av verktøyet umiddelbart hvis bladet sitter fast mot en for stor grein. Ikke la motoren låse seg siden dette kan skade motoren. ○ Bruk kun til å skjære busker. MERK ○ Du må smøre bladet (med symaskinolje, mineralolje e.l.) før du begynner arbeidet og etter hver time. Bruk tilstrekkelig med olje og tørk av overfl ødig olje. ○ Under arbeidet (for eksempel når du tar en pause) må du ikke etterlate verktøyet på et sted der det utsettes for direkte sollys eller høye temperaturer. Dette vil hindre at verktøyet kjøles ned og kan forårsake skader. ○ Ikke bruk verktøyet til å utføre arbeid som verktøyet ikke har kapasitet til. Slik bruk kan gjøre at motoren låser seg eller går saktere, og vil skade den. ○ Ikke bruk verktøyet til å klippe plenen eller ugress. Gress eller ugress kan sette seg fast på bladet. ○ Skjær av tykke greiner ved forsiktig å presse bladene mot greinen.

40°C. Temperaturer under -10°C vil føre til overlading, som er farlig. Batteriet kan ikke lades ved en temperatur høyere enn 40°C. Den mest passende temperatur for lading er 20–25°C.

2. Ikke bruk laderen kontinuerlig.

Når en lading er fullført, la laderen hvile i ca. 15 minutter før neste batteri lades.

3. Ikke la fremmedlegemer komme inn i åpningen for

tilkopling av oppladbart batteri.

Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

7. Laderen kan skades dersom det brukes et ødelagt

8. Ta med batteriet til butikken der det ble kjøpt så snart

batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

9. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt. 00BookCH3656DA.indb10400BookCH3656DA.indb104 2024/02/289:56:452024/02/289:56:45105 Norsk

ADVARSEL ANGÅENDE LITHIUM-ION

BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, kan motoren stoppe når du bruker dette produktet, selv om du trykker på knappen. Dette er ikke et problem i seg selv, men et resultat av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren.

Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet med feilkoplet polaritet.

6. Ikke bruk batteriet til andre formål enn de som er

7. Hvis batteriladingen blir mislykket selv når den angitte

ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

8. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

9. Holdes unna fl ammer umiddelbart når ekkel lukt eller

11. Hvis det oppstår batterilekkasje, ekkel lukt, varme

eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stanse bruken.

12. Ikke senk batteriet ned i væsker eller la noen væsker

fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås. FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer

i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med tilkoblingspunktene til lithium ion batteriet, kan dette resultere i kortslutning og brannfare. Følg disse forholdsreglene når batteriet lagres. ○ Ikke plasser elektrisk ledende objekter som spiker, dreie spon, stål tråd, kopper tråd eller lignende i sagens oppbevarings kasse. ○ Enten installer batteri pakken i elektroverktøyet eller plasser det i batteri kappen slik at ventilasjons hullene er dekket til for å forhindre kortslutning (Se Fig. 2).

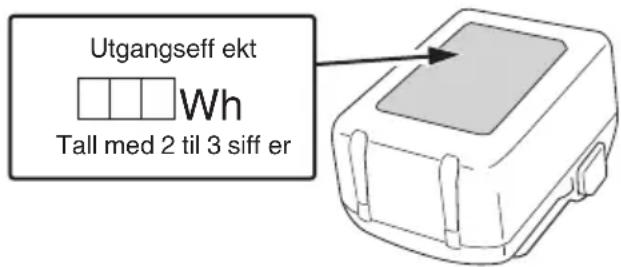

LITIUMIONBATTERIET Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler. ADVARSEL Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport. ○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer. ○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

ENHETSTILKOBLING (UC18YSL3) Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet. Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet. ADVARSEL ○ Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader. Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning. ○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet. Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning. 00BookCH3656DA.indb10500BookCH3656DA.indb105 2024/02/289:56:452024/02/289:56:45106 Norsk MERK ○ Det kan oppstå en sporadisk pause under USB opplading. ○ Når en USB-enhet ikke lades, fjern USB-enheten fra laderen. Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker. ○ Det er kanskje ikke mulig å lade opp noen USB-enheter, avhengig av type eller enhet.

BESKRIVELSE AV NUMMERERTE

PUNKTER (Fig. 1 - Fig. 9) Underbryter Underhåndtak Beskytter Blad Utløser Hovedhåndtak Batteri Valgbryter Indikatorlampe for slaghastighet Ventilasjonshull Terminaler Batterideksel Bladkasse Indikatorbryter for batterinivå Indikatorlampe for batterinivå SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. CH3656DA / CH3672DA: Batteridrevet hekksaks For å minske faren for skade må brukeren lese instruksjonsboken. Må ikke utsettes for regn. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. Ha alltid på deg vernebriller. Bruk hørselsvern. Hold hendene unna skjæreblad Slå PÅ Slå AV Ta ut batteriet Velgerknapp 1 LED lyser: 1000 min

Batteri Lys; Batteriets gjenværende kapasitet er over 75%. Lys; Batteriets gjenværende kapasitet er 50% - 75%. Lys; Batteriets gjenværende kapasitet er 25% - 50%. Lys; Batteriets gjenværende kapasitet er mindre enn 25%. Blinker; Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig. Blinker; Utmating stoppet på grunn av høy temperatur. Fjern batteriet fra verktøyet og la det bli helt avkjølt. Blinker; Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 242. Standard tilbehør kan endres uten varsel. ANVENDELSE ○ Fintrimming av hekker ○ Trimming og beskjæring av hagetrær 00BookCH3656DA.indb10600BookCH3656DA.indb106 2024/02/289:56:452024/02/289:56:45107 Norsk SPESIFIKASJONER

Bladstørrelse (Skjærebredde) 560 mm 720 mm Batteri tilgjengelig for dette verktøyet* Multivoltsbatteri Vekt** 4,2 kg (Med BSL36A18X vedlagt) 4,5 kg (Med BSL36B18X vedlagt) 4,4 kg (Med BSL36A18X vedlagt) 4,6 kg (Med BSL36B18X vedlagt) Sammenhengende brukstid (avhengig av arbeidsforhold) Om lag 62,5 minutter Om lag 48 minutter

• Eksisterende batterier (BSL3660/3620/3626, BSL18xx-serien, etc.) kan ikke brukes med dette verktøyet. ** I henhold til EPTA-prosedyren 01/2014

• Verktøyet vil selv automatisk bytte over. ** Vennligst se vår generelle katalog for detaljer.

Modell UC18YSL3 Ladespenning 14,4 V – 18 V Vekt 0,6 kg MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. LADING Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor. <UC18YSL3>

MERK *1 Hvis den røde lampen fortsetter å blinke selv etter at laderen er montert, må du kontrollere at batteriet er satt helt inn. *2 Batteriet overopphetet. Kan ikke lade. Selv om lading vil starte så snart batteriet er avkjølt, selv når det er på plass, er beste praksis å fjerne batteriet og la det bli avkjølt på et skyggelagt, godt ventilert sted før lading. *3 Feilfunksjon i batteriet eller laderen – Sett batteriet helt inn. – Kontroller og bekreft at det ikke sitter fast fremmedlegemer på batterifestet eller terminalene. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter. 00BookCH3656DA.indb10700BookCH3656DA.indb107 2024/02/289:56:462024/02/289:56:46108 Norsk ○ Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 5 minutter før du starter neste lading. (2) Angående temperaturer og ladetider (Se Tabell 2) Tabell 2 Modell UC18YSL3 Batteritype Li-ion Ladespenning 14,4–18 V Temperaturer hvor batteriet kan lades 0°C–50°C Ladetid for batterikapasitet, ca. (Ved 20°C) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min Ladetid for multivolts batterikapasitet, ca. (ved 20°C) 1,5 Ah (× 2 enheter) 20 min 2,5 Ah (× 2 enheter) 32 min 4,0 Ah (× 2 enheter) 52 min Antall battericeller 4–10 Ladespenning for USB 5 V Ladestrøm for USB 2 A Vekt 0,6 kg MERK ○ Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning. ○ Hvis ladingen tar lang tid – Ladingen vil ta lengre tid ved ekstremt lave omgivelsestemperaturer. Lad batteriet på et varmt sted (slik som innendørs). – Ikke blokker luftventilen. Hvis ikke vil innsiden bli overopphetet, noe som reduserer laderens ytelse. – Ta kontakt med et HiKOKI autorisert servicesenter for reparasjon hvis kjøleviften ikke fungerer.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. Når det gjelder elektrisk utlading for nye batterier osv. Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger. Hvordan få batteriene til å vare lenger. (1) Lad opp batteriene før de er helt utladet. Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere. (2) Unngå opplading ved høye temperaturer. Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.

Når ladingen av en USB-enhet er fullført

ADVARSEL ○ Pass på å skru av verktøyet og ta ut batteriet fra verktøyet før du undersøker det eller foretar vedlikeholdsarbeid. ○ Ikke demonter bladet. Hvis du ikke etterlever denne advarselen, kan du bli skadet. ○ Bruk hansker eller tøy for å beskytte hendene når du håndterer bladet. Hvis du ikke etterlever denne advarselen, kan du bli skadet.

1. Slipe bladet (Fig. 10)

Dra en jernfi l i retningen som pilen viser, for grovsliping, og bruk deretter en oljestein (fi nkornet slipestein) for å gi bladet en god fi nish. (1) Bruk en jernfi l med fi n eller mellomgrov ruhet. (2) Smør inn oljesteinen med maskinolje (sykkelolje eller lignende). (3) Bruk en brynestein til å forsiktig slipe ned ujevnheter bak på eggen til bladet. 00BookCH3656DA.indb10800BookCH3656DA.indb108 2024/02/289:56:462024/02/289:56:46109 Norsk Når bør du slipe bladet Dette avhenger av typen trær som trimmes og hvor ofte verktøyet blir brukt, men det anbefales å slipe bladet omtrent en gang i året for at eggen skal forbli skarp. MERK Ikke bruk vann til å rengjøre bladet siden dette kan få bladet til å ruste eller på annen måte skade det.

Under trimming vil kvae og sevje som fester seg på bladet, gjøre belastningen større, og dermed vil batteriet bli utladet raskere. Smør bladet med maskinolje (eller sykkelolje eller lignende), og tørk bladet med et tøystykke. Smør bladet etter bruk for å hindre at det ruster, og før du plasserer det i bladetuiet når det ikke skal brukes over en lengre periode.

3. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

4. Vedlikehold av motoren

Motorrotasjonen er selve “hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

5. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene. Sjekk jevnlig før, under og etter operasjonen. FORSIKTIG Fjern eventuell spon eller støv som kan ha samlet seg på terminalene. Det kan oppstå feil hvis ikke dette gjøres.

6. Rengjøring av maskinens overfl ate

Når hekksaksen er tilsmusset, tørker du den med en myk, tørr klut, eller en klut fuktet med såpevann. Ikke bruk klorholdige løsemidler, bensin eller tynnere da disse oppløser plast.

7. Transport av verktøyet

Fjern batteriet og sett bladdekselet på bladet før du bærer med deg dette verktøyet. Hvis du bærer det uten bladdeksel, kan bladet komme i kontakt med kroppen din og forårsake personskade.

Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/ landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI- verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN62841 og erklært i tråd med ISO 4871. Målt A-veid lydeff ektnivå: 91 dB (A) Målt A-veid lydtrykknivå: 83 dB (A) Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841. Ingen lasting:

, Usikkerhet K = 1,5 m/s

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet. De kan også brukes til en foreløpig vurdering av eksponeringen. ADVARSEL ○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 00BookCH3656DA.indb10900BookCH3656DA.indb109 2024/02/289:56:462024/02/289:56:46110 Norsk PROBLEMLØSNING Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

Symptom Mulig årsak Løsning Verktøyet virker ikke. Ingen gjenværende batteristrøm Lade batteriet. Batteriet er ikke satt i riktig. Ta ut det oppladbare batteriet fra batterirommet i verktøyet og se etter fremmedlegemer. Undersøk også om elektrodene på batteriet er skitne. Pass på å skyve batteriet inn inntil det klikker på plass. Et fremmedlegeme sitter fast på bladet. Når det sitter fremmedlegemer i bladet, må du ta ut batteriet før du bruker en tang eller et lignende redskap til å fjerne fremmedlegemet. Du må være svært forsiktig siden verktøyet kan begynne å fungere igjen når fremmedlegemet er fjernet. Kvae eller rust kan også gjøre at bladet ikke fungerer. Bruk en stålbørste eller et lignende redskap til å fjerne kvae eller rust. Verktøyet har blitt brukt til tungt arbeid. Dette er resultatet av en funksjon som beskytter batteriet gjennom å skru av motoren når verktøyet blir utsatt for store påkjenninger. Slipp opp bryteren og fjern det som forårsaket den store påkjenningen, og dra bryteren bakover igjen for å fortsette arbeidet. Verktøyet trimmer ikke godt. Bladet er blitt sløvt. Bruk en stålbørste eller et annet redskap til å fjerne kvae og rust, og bruk en fi l eller en brynestein til å slipe bladet. Hvis dette ikke gjør bladet skarpere, har bladet nådd slutten av sin brukstid. Bytt ut bladet med et nytt. Bladet stoppet fordi det ble brukt til å skjære i en grein som overskred bladets skjærekapasitet. MERK Arbeid som får bladet til å stoppe gang etter gang, vil etter hvert skade motoren. Treverket i enkelte hagetrær er svært hardt, og det kan være at verktøyet ikke klarer å skjære gjennom det selv om bredden er innenfor dets normale kapasitet. Bruk en beskjæringssaks til å fjerne tykke greiner før du setter i gang arbeidet. Hvis du skjærer i skjev vinkel, kan kapasiteten til verktøyet bli mindre siden kuttet vil bli lengre. Pass på at du skjærer over greiner i rett vinkel. Verktøyet stoppet plutselig Verktøyet ble overbelastet Bli kvitt problemet som forårsaker overbelastingen. Batteriet er overopphetet. La batteriet avkjøles. Batteriet kan ikke installeres Forsøker å installere et annet batteri enn det som er spesifi sert for verktøyet. Vennligst installer et batteri med fl ere volt-typer. 00BookCH3656DA.indb11000BookCH3656DA.indb110 2024/02/289:56:462024/02/289:56:46111 Norsk

Vi erklærer på eget ansvar at batteridrevet hekksaks, identifi sert etter type og spesifi kk identifi kasjonskode *1), er i samsvar med alle relevante krav i direktiver *2) og standarder *3). Tim Sieberns, som er autorisert til å utarbeide den tekniske fi len, er på *4) – Se nedenfor. 2000/14/EF

• Utstyrstype: Hekksaks
