BRUKSANVISNING TCH24EAP HiKOKI

Enhetens/maskinens sakerhet

Opbevares til senere brug.

ADVARSEL

Transport og opbevaring

Gentag procedurerne fra 2 til 5, hvis motoren ikke starter.

Vedligheholdelsessplan

Daglig vedligeholdelse

Ugentlig vedligeholdelse

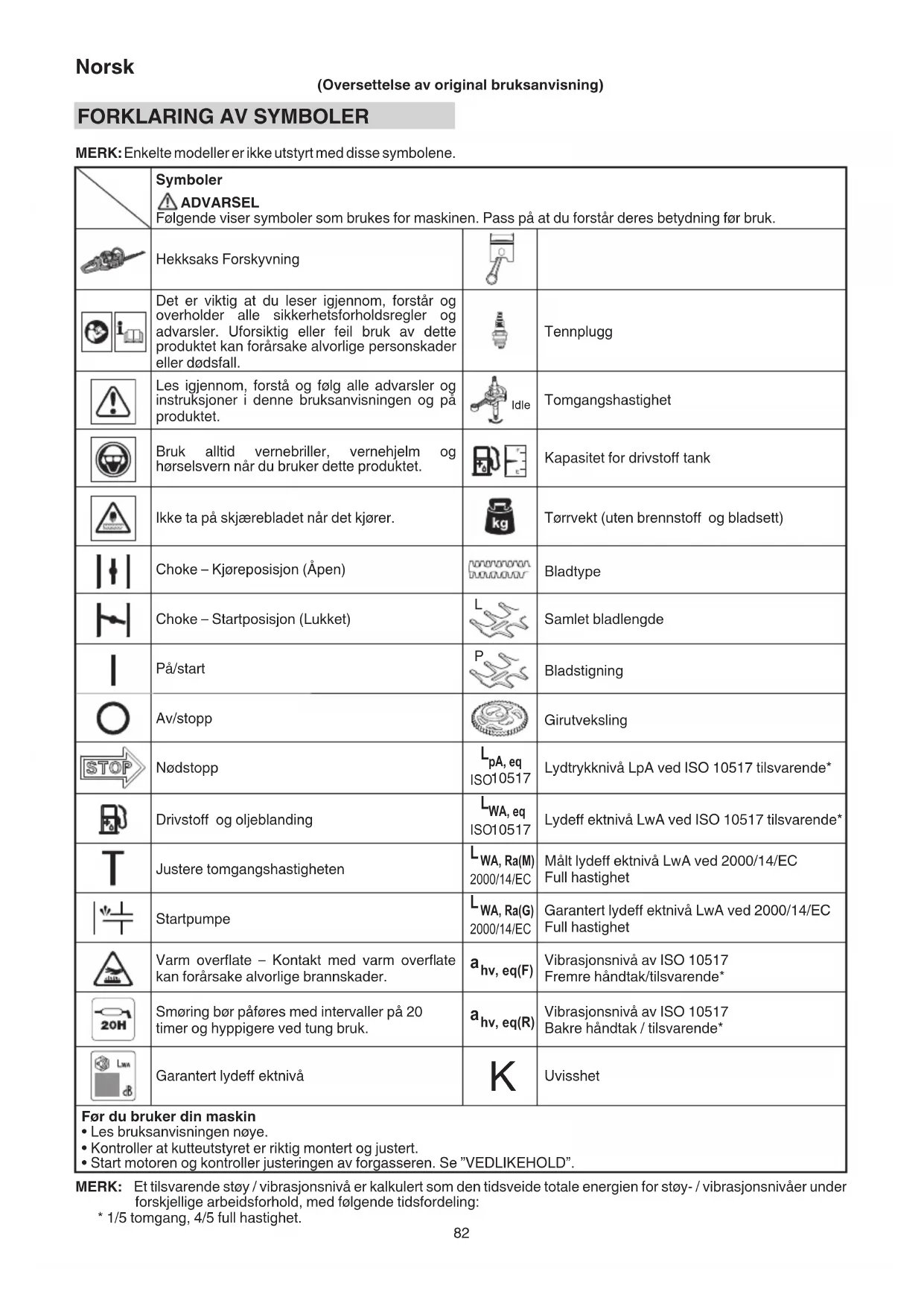

	Symboler ADVARSEL Følgende viser symboer som brukes for maskinen. Pass på at du forstår deres betydning førBruk.
	Hekksaks Forskyvning
	Det er viktig at du leser igjennom, forstår og overholder alle sikkerhetsforholdsregler og adsvler. Uforsiktig aller feil Bruk av dette produit kan forårsake alvorlige personskader aller ødsfall.		Tennplugg
	Les igjennom, forsta og følg alle adsvler og instruksjoner i这部分 braupsanvisningen og på produit.	Idle	Tomgangshastighet
	Bruk alltid vernebriller, vernehjelm og hørssvernær du Bruker dette produit.		Kapasitet for drivstoff tank
	Ikke ta på skjærebladetær det kjører.	kg	Tørrvekt (uten brennstoff og bladsett)
	Choke - Kjoreposisjon (Åpen)	nononononon bawwauwur	Bladtype
	Choke - Startposisjon (Lukket)	L	Samlet bladlungde
	På/start	P	Bladstigning
	Av/stopp		Girutveksling
STOP	Nødstopp	LpA, eq ISO10517	Lydtrykknivå LpA ved ISO 10517 tilsvarende*
B	Drivstoff og oljeblanding	LWA, eq ISO10517	Lydeff ektnivå LwA ved ISO 10517 tilsvarende*
T	Justere tomgangshastigheten	LWA, Ra(M) 2000/14/EC	Målt lydeff ektnivå LwA ved 2000/14/EC Full hastighet
	Startpumpe	LWA, Ra(G) 2000/14/EC	Garantert lydeff ektnivå LwA ved 2000/14/EC Full hastighet
	Varm overflate - Kontakt med warm overflate kan forårsake alvorlige brannskader.	ahv, eq(F)	Vibrasjonsnivå av ISO 10517 Fremre handtak/tilsvarende*
20H	Smång bør paføres med intervaller på 20 timer og hyppigere ved tungBruk.	ahv, eq(R)	Vibrasjonsnivå av ISO 10517 Bakre handtak / tilsvarende*
LWA	Garantert lydefff ektnivå	K	Uvisshet
Før du bruker din maskin • Lesbruksanvisingen nøye. • Kontroller at kutteutstyret er riktig montert og justert. • Start motoren og kontroller justeringen av forgasseren. Se "VEDLIKEHOLD".

MERK: Et tilsvarende stoy / vibrasjonsniva er kalkulert som den tidsveide totale energien for stoy-/ vibrasjonsnivaer under forskjellige arbeidsforhold, med folgende tidsforderding:

• 1/5 tomgang, 4/5 full hastigthet.

HVA ER HVA? (Fig. 1)

I og med atijke bruksanvisingen gjelder for flere modeller, kan det vare atprodukitet som er avbildet, varierer noe fra din egen modell. Folg instruksjonene som gjelder for din modell.

A: Starthandtak
B:Brennstoff tank
C: Lokk for drivstoff tank
D:Gassregulator
E:Gassregulatorsperre
F: Fremre händtak
G: Bakre handtak
H: Tennplugg
I: Handbeskyt tse
J: Klippeblad
K: Luftfle derdeksel
L: Tenningsbryter
M: Knivbeskytter
N: Beskytellsesplate (hvis utstyrt)
O: Girkasse
P: Chokehendel
Q: Laseknapp
R: Handpumper
S: Bladkassett
T: Kombinokkel
U: Bruksanvising

ADVARSLER OG SIKKERHETSINSTRUKSJONER

Vær spesielt oppmerksom på informasjon som er merket med følgende uttrykk:

ADVARSEL

Indikerer stor fare for alvorlige personskader eller dodsfall dersom instruktjonene ikke fölges.

FORSIKTIG

Indikerer mulighet for person- eller utstyrsskade dersom instruksjonene ikke folges.

MERK

Nytzig informasjon for riktig funksjon og bruK.

Oppbevar som framtidig reference.

ADVARSEL

DENNE HEKKTRIMMEREN KAN FORARSAKE

ALVORLIGE SKADER. Les instruksjonene noye for a sette deg inn i korrekt handtering somt forberedelse, vedlikehold, start og stopp av hekktrimmeren. Gjor deg kjent med alle kontrollene og den riktige bruken av hekktrimmeren.

Personlig sikkerhet

O Bruk vernehjelm (1). (Fig. 2)
Bruk alltid ansiktsvern (visir) eller vernebriller (2). (Fig. 2)
Bruk godkjent horselsvern (3). (Fig. 2)

Langvarig ekspondering for stoy kan fore til permanente horselskader.

Vær oppmerksom pa omgivelsene dine. Vær oppmerksom pa eventuelle tilskuere som signaliserer om et problem.

Fjern sikkerhetsutstyr straks etter at motoren er slätt av.

O Du ma alltid ha p deg tunghe, langermede skjorter (4) og Lange bukser (5) og sklisikre stovler (6) og hansker (7). (Fig. 2)

Ikke ha pa deg lolesttende toy, smykker, shorts, sandaler aller gå barbeint.

Sett opp haret sik at det icke rekker nedenfor skulderhoyde.

O Bruk aldri dette verktoyet hisis du er trott, syk eller pavirket av alcohol, rusmidler eller medikamente.

Ikke betjen verktoyet om natten erller under darlige værforhold när sikten er darlig. Og ikke betjen verktoyet när det regner eller rett etter at det har regnet.
Arbeid på glatt underlag kan.fore til en ulykke hisd umister balansen.
La aldri barn eller personer uten erfaring bruke maskinen.
Pass opp for hengende strmledninger.
O Ikke start motoren hvis det er brannfarlig materiale som torre blader, avfallsapir erller drivstoff i naerhen.
O Du ma aldri starte aller kjore motoren innate i et lukket rom ell er en bygning. Innanding av eksosgass kan vaere dodelig.
O Hold handtakene frie for olje og drivstoff.
O Hold hendene borte fra kutteutstyret.
O Du må ikke gripe tak i eller holde encheten etter kutteutstyret.
O Du ma bruke hansker nár du monterer eller fjerner skjærebladet. Hvis dette ikke gjores, kan det före til personskade.
Nar enhances er slatt av, ma du kontroller at skjarebladet har stoppet helt for du setter den ned.
Det er viktig at du tar jevnlige pauser ved lengre tids bruk, for a unnga at fingrene blir folelsselse pga. vibrasjonene.
O Hvis skjaeremekanismen treff er et fremmedlegem e ller hvis hekktrimmeren gir fra seg uvanlige lyder eller vibrasjoner, ma du sla av motoren og vente til hekktrimmeren stopper. Kople pluggedningen fra tennpluggen og utfor folgende trinn:
- Undersök om det er oppstatt en skade;
Se etter om noe har Iosnet og stram Ise deler;
- Sorg for at eventuelt skadde deler repareres ell erstattes med deler som har tilsvarende spesifi kasjoner.

ADVARSEL

O Du ma alltid betjene verktoyet med skikkelig beskyttelsessutstyr og klaer. Hvis dette icke gjores, kan det fore til ulykker som brannskader aller personskader. (Fig.2)
O Du ma不同程度 ta pata nennpluggomraret ellere hovspenningsomraret under bruk. Hvis dette gjores, kan det fore til elektrisk stot.
O Ikke la barn vare i nærhen av verktoyet under bruk.
O Du ma不同程度, lyddemperdekslet, eels, Hvis dette gores, kan det fere til brannskader erer persorskade.

Antivibrasjonssystemer garanterer itke at du vil unnga vibrasjonsskaderller senebetennelser.Du ma derfor undersoke hendene og fingrene dine noye hvis du brukermaskinen jevnlig og ofte.Ta Kontakt med legen din umiddelbart dersom du opplever noen av de ovennevnte symptomene.

O Hvis du bruker elektrisk aller elektronisk medisinsk utstyr, sik som en pacemaker, ma du rädfore deg med legen din samt produsenten av det medisinske utstyret for du bruker noen form for motordrevet utstyr.

Maskinsikkerhet

Kontroller alle delene på encheten/maskinen før hvre bruk. Bytt ut deler som er skadet. Kontroller at buskrydderen ikke har drivstofflekkasje, samt at alle skruer sitter som de skal og er strammet forsvarlig.
O Bytt ut deler som er revnet, sprukket aller skadet pa noen mate for du bruker encheten/maskinen. Defekte deler kan oke risikoen for ulykker og kan fore til personskade.
O Ikke la andre personer sta i nærheten nár du justerer forgasseren.
O Bruk kun tilbehør som er anbefalt av produsenten for\ denne encheten/maskinen.
O For bruk ma du sorge for at det ikke er noen verktoy, som justeringsnøkkelen eller nøkkelen, fortsett festet til enheten.

ADVARSEL

Du ma aldri foreta noen form for endringer paenheten/ maskinen. Ikke bruk encheten/maskinen til andre formal enn det den er beregnet til.

Inngrep i motoren gjør EU-typegodkjenningen av denne motoren ugyldig.
O Ikke-automiserte endringer og/eller tilbehør kan.fore til alvorlig personskade eller donden for operatoren aller andre.

Drivstoff sikkerhet

Drivstoff er lettantennelig, eksplosivt og farlig Å innande.
Vær derfor ekstra forsiktig nár du handterer eller fyller drivstoff.
- Ikke røyk eller tillat røyking iærheten av drivstoff aller enheten/maskinen nr den er iBruk.
Tork opp eventuelt drivstoff som er solt ffor du starter motoren.
O Oppbevar encheten/maskinen pa et sted hvor drivstoff damp ikke kan NA fram til gnister eller apne fl ammer fra varmtvannsberedere, elektriske motorer eller brytere, oyner o.l.
Nár du bruker encheten i tøre områder, ma du sorge for at brannslukningsutstyret erlett tilgengelig.
O Hvis du slar av motoren for a fylle pa drivstoff, ma du sorge for at enheten har kjolt seg ned for du fyller pa drivstoff.

Kuttesikkerhet

Ikke klipp noe annet materiale enn plantehekk.
Kontroller omradet hvor du skal klippe for du begynner.

Fjern eventuelle gjenstander som kan kastes opp eller sette seg fast. Ikke bruk i omrader hvor det er trerotter aller steiner.

Bruk en aerosol-vernemaske som pustebeskyttelse nár du skal klippe gress som er behandlet med ugressmiddel/insektmiddel.
O Hold andre inkludert barn, dyr, tilskuere og medhjelpere utenfor faresonnen pa 15 meter. Stopp motoren oyeblikelig hvis noen naermer seq.
Utvis forsiktigkeit ettersom motorens oppstart kan forsinkes etter at du har trukket i starthandtaket.
O Hold godt fast i enheten/maskinen med begge hender.
O Stå støtt og hold balansen. Ikke strekk deg for langt.
Hvis du mister balansen under arbeidet, kan det före til personskade.
O Hold alle kroppsdeler unna lyddemperen og skjaerebladet nar motoren er i gang.
O Hold klippeverktoyet lavere enn skulderhoyde. BRUK ALDRI encheten pa en stige, i et tre aller pa et ustabilit underlag.
O Utvis forsiktigkeit nár du arbeider i omrader der elektriske kabler eller gassr er til stede.
Nár du skal forflytte deg til et nytt arbeidsomrade, ell er inspisere, justere, osv., ma du slá av maskinen og passepa at skjaerebladet har stoppet helt.
O Sett aldri'fra deg motorsagen pa bakken mens den gar.
Okke ta pa skjaerebladet naret kjoer.
Ha alltid med deg forstehjelpsutstyr nár du skal bruke noen form for motordrevet utstyr.

O Slå av motoren og sorg for at skjærebladene er helt stoppet før du forlater,enheten uten tilsyn.
O Hvis du ved et uhell slar eller mister enheten, ma du inspisere den umiddelbart for a forsikre deg om at det ikke er noen skader, sprekker eller deformasioner.
O Hvis verktoyet fungerer darlig og lager merkelige lyder ell er vibrasjoner, ma du sla av motoren umiddelbart og be din forhandler om a inspisere og reparere det. Fortsatt bruk under disse forholdene kan fore til personskade ell er skade pa verktoyet.
O Bruk i samsvar med lokale lover og forskrifter.

ADVARSEL

Hvis et fremmedlegeme blir fanget i skjarebladet, slar du av motoren og fjerner fremmedlegemet forsiktig med en tang osv., etter at hekksaksen er avkjolt. Vær forsiktig nár du fjerner fremmedlegemet, sider skjarebladet kan bevege seg pa grunn av tilbakeslaget.

Vedlikeholdssikkerhet

Vedlikehold encheten/maskinen i henhold til de anbefalte fremgangsmatene.
Koble fra tennpluggen for du begyinner vedlikeholdsarbeidet, unntatt nár du justerer forgassenen.
O Ikke la andre personer sta i nærhen när du justerer forgassenen.
Bruk kun originale Tanaka reservedeler som er anbefalt av produsenten.
Nár hekksaksen er stoppet for vedlikehold, inspeksjön aller lagring, ma du sla av strømkilden, koble tennplugghetten fra tennpluggen og sorge for at alle bevegelige deler er stoppet.

La hekktrimmeren kjole seg ned for du foretar deg noe med den, som inspeksjon aller justering.

FORSIKTIG

Ikke demonter rekylstarteren. Det er mulighet for personskader med rekylfjaren.

ADVARSEL

Feil vedlikehold kan.fore til alvorlig maskin-ller personskade.

Transport og oppbevaring

Bae motorsagen med motoren slatt av og lyddemperen vendt bort fra kroppen.
La motoren kjoles ned, tom drivstofftanken og sikre enheten/maskinen for du oppbevarer erler Transportere den. Hvis dette ikke gjores, kan detefore til brann eller ulykker.
Tom drivstofftanken for du lagrer enheten/maskinen. Vi anbefaler at du tommer drivstoff tanken hver gang du har brukt buskrydderen. Hvis det finnes drivstoff i tanken, ma buskrydderen oppbevares sik at drivstoff et ikke lekker ut.
Oppbevar encheten/maskinenutilgiengeling for barn.
Rengjor og vedlikehold encheten nye, og lagre den pa et tort sted.
Pass pa at motoren er slatt av under transport ellagring.
Nar du transporterer og lagrer, plasserer du bladhylsteret over bladet.
O Du mà sikre maskinen under transport for á forhindre tap av drivstoff , skade eller personskade.
Hvis en varselsetikett ikke kan leses, skaller av eller blir utydelig, på du bytte den med en ny. For á kjöpe nye etiketter, kontakten Tanaka-forhandler.

Vær forsiktig og bruk sunn fornuft hvis det oppstår situasjoner som ikke er beskrevet i/DDne brukerveiledningen. Ta kontakt med din Tanaka-forhandler dersom du trenger hjelp.

SPESIFIKASJONER

SPESIFIKASJONENE for donne maskinen er listet opp i tabellen på side 190.

MERK

Alle data kan endres uten varsel.

BRUK

Drivstoff (Fig. 3)

ADVARSEL

Hekksaksen er utstyrt med en totakstmotor. Motoren ma alltid brukes med en blanding av drivstoff og olje.

Sorg for god ventilasjon ved fylling og handtering av drivstoff.

Start alltid med a fylle halv mengde bensin, som skal brukes.

Fyll deretter på hele(OPengden med olje. Bland (rist) bensen/ olieblandingen.Fyll paa resten av bensen.

Bland (rist) bensin/oljebandingen godt før du fyller den i drivstoff tanken.

Blandingsmengde av totaktsolje og bensin

Bensin (liter)	Totaktsolje (ml)
	Forhold 50:1 Fo	hold 25:1
0,5	10	20
1	20	40
2	40	80
4	80	160

Fylle pa drivstoff

ADVARSEL

O Sla alltid av motoren og la den avkjoles i noen fà minutter før du fyller pa mer drivstoff.
Ikke royk ell er ta med ild eller gnister i nærhen av drivstoff stedet.
Ö Apne lokket på drivstofftanken forsiktig nár du fyller på drivstoff, slick at et eventuelt overtrykk kan slippe ut.
Skru drivstofftanklokket godt til etter pafylling av drivstoff.
O Flytt alltid encheten minst 3 meter fra stedet hvor du fylte drivstoff for du starter motoren.
Hvis du søler drivstoff pa toyet ditt, ma du vaske det bort med sape umiddelbart.
- Kontroller for drivstofflekkasje etter hvver pafylling av drivstoff.
O For du fyller pa drivstoff, for a fjerne statisk elektrisitet fra hoveddelen, drivstoffbeholderen og operatoren, ma du ta pa bakken som er noe faktig.

För du fyller på drivstoff, má du rengjøre området rund tanklokket nøye for á forhindre at smuss faller ned i tanken. Pass på at drivstoffet er godt blandet ved á riste beholderen För du fyller på drivstoff.

Starte

ADVARSEL

O For du starter verktoyet, ma du sorge for at skjarebladet..., icke berorer noen gjenstander erler bakken. Hvis icke, kan skjarebladet rotere uventet og forarsake skade.
O Kontroller at skjaerebladet ikke beveger seg nár motoren går på tomgang. Hvis det beveger seg, juster tomgangsturtallet i henhold til instruksjönene i "Justere tomgangshastighet" i avsnitet "VEDLIKEHOLD". Hvis skjaerebladet fortsett beveger seg uttered denne"Justeringen, mä du stanse motoren umiddelbart og slutte à bruke den. Ta deretter verktøyet med til nærmeste Tanaka-forhandler.

(1) Start den kalde motoren
1. Sett tenningsbryteren (8) til posisjon ON (PÅ). (Fig. 4)
2. Trykk pa primeren (9) gjentatte ganger, sik at drivstoffet strømmer til forgassenen. (Fig. 5)
3. Sett chokehendelen (10) i START-posisjon (lukket) (A). (Fig. 6)
4. Trekk raski starthandtaket mens du holder et fast grep i handtaket, slik at det ikke slar tilbake. (Fig. 7)
5. Nár du hører motoren er i ferd med á starte, flytter du chokehendelen til posisjon RUN (äpen) (B). (Fig. 6)
6. Trekk raski starthandaketigjen. (Fig. 7)

MERK

Hvis motoren ikke starter, gjenta punktene 2 til 5 på nytt.

1. La deretter motoren varmes opp i 2-3 minutter for den utsettes for belastning.
2. Kontroller at skjaerebladet ikke beveger seg'nar motoren gär på tomgang.
   (2) Start den varme motoren

Bruk kun 1, 2, 6 og 8 i startprosedyren for en kald motor.
Hvis motoren ikke starter, bruker du samme
startprosedyre som for en kald motor.

Kutte

ADVARSEL

Du ma alltid ha pa deg riktig antrekk og beskyttelsesesutstyr nár du betjener encheten. (Fig. 2)

MERK

Bruk i samsvar med lokale lover og forskrifter.

Mens man klipper skal motoren gå pa full gass for a opprettholde riktig klippehastighet.
Mens man klipper toppen av hekken holdes klipperen slik at bladene er mellom 15 og 30 grader fra horizontal posisjon og svinges i en bue mot kanten av hekken for a slenge avkuttet bort. (Fig. 8)
Mens man klipper hekkens sider holdes bladet vertikalt og svinges i en bue. (Fig. 9)

MERK

Treverket i enkelte hagetraer er svart hardt, og det kan vare at verktoyet ikke klarer á skjaere gjennom det selv om bredden er innenfor dets normale kapasitet. Bruk en beskjæringssaks til á fjerne tykke greiner for du setter i gang arbeidet.
O Hvis du skjaerer i skjev vinkel, kan kapasiteten til verktoyet blimindre sider kuttet vil bli lengre.Pass pata du skjaerer over greiner i rett vinkel.

FORSIKTIG

Arbeid som gjentatte ganger foorer til at bladet stopper, vil til slutt skade verktoyet.

Norsk

Multipositionsjonds dreiehandtak (Fig. 10)

Det bakre kontrollhandtaket kan dreies 90 grader og sørger dermed for en bekvem arbeidsstilling ved tilpasning av forskjellige kuttevinkler. Handtaket kan lases i fem forskjellige posisjoner.

Dreie det bakre handtaket;

1. Skyv laseknappen (11) sik at handtaket kan svinge.
2. Drei handtaket til onsket 0^ , 45^ aller 90^ lasestilling og slipp laseknappen for a lase handtaket pa plass.

C: LAS D:LAS OPP

MERK

O For justering av det bakre handtaket ma motoren settes i tomgang ell slas av.
Gassutloseren kan ikke aktiveres,hvishandtaket,itke er festet (laseknappentrykkes).

Stanse (Fig. 11)

Reduser hastigheten og la kjore pa tomgang i et par minutter, for du slar av tenningsbryteren (8).

MERK

Hvis motoren/DDKE stopper,kan den tvinges ved a dreie chokehendelen til START-posisjon.

Forgasseren er en presisjonsdel som blander luft og drivstoff, og som er utformet for a sikre hoyytelse fra motoren. FOr verktoyet sendes fra fabrikken, er forgasseren justert under en testkjoring. Bare foreta justeringerdersom det er nadvendig pa grunn av miljoforhold (klimaet aller atmosfærisk trykk), type brensel, type to-syklusolje og sa videre.

ADVARSEL

Siden forgasseren er produsert med en hoy grad av presision, ma den ikke demonteres.
For dette Produktet, er tomgangshastigheten (T) den eneste innstillingen pa forgassenen som kan justeres.

T= skrue for tomgangshastighet.

Justere tomgangshastigheten (T)

ADVARSEL

Nar motoren er stanset, icke vri for mye pa justeringsskruen (T) for tomgangshastighe med urviseren. Hvis icke kan skjaerebladet uventet bevege seg og forarsake skade nar motoren starter.
- Ikke juster tomgangsskruen (T) for andre formal enn a justere tomgangshastigheten.

Kjør motoren mens du justerer tomgangen.

(1) Hvis motoren stopper under tomgang

Start motoren, og sakte skru tomgangsskruen (T) med klokken til den er i en posisjon hvor motoren roterer jevnt. Nár dette skjer, ma du kontrollere at skjærebladet ikke beveger seg.

(2) Hvis skjaerebladet beveger seg pa tomgang

Skru sakte pa tomgangsskruen (T) i retning mot klokken til den er i en posisjon der skjaerebladet ikke roterer. Nár dette skjer ma du kontrollere at motoren gär jevnt.

ADVARSEL

Hvis skjerebladet fortsett beveger seg etter justering av skruen for tomgangshastighet (T), ma du umiddelbart stanse motoren og slutte a bruke den. Ta deretter kontakt med naermeste Tanaka-forhandler.

O Funksjonsfeil for forgasseren
Startproblemer
Redusermotoreffekt
Undvendig slitasje pa motordeler
Unormalt drivstoff orbruk
Rens luftfilteret daglig, aller oftere dersom du arbeider i svart stovfylte omgivelser.

Løsne skruen (13), og fjerne luftfilterdekselet og luftfilteret (12). Rens det i varmt sapevann.

Kontroller at filteret er tort for du setter det tilbake pa plass.

Et luftfilter som har vaert brukt over lengre tid vil/DDie kunne renses helt. Luftfilteret ma derfor skiftes ut med et nytt med jevne mellomrom. Et skadd luftfiterma alltid erstattes.

Drivstofffilter (Fig. 14)

Fjern drivstofffilteret (14) fra drivstofftanken, og erstatt det hvis det er skittent.

MERK

Et blokkert drivstofffilter (14) kan hindre tilforselen av drivstoff og forarsake rotasjonsfeil i motoren.

Tennplugg (Fig. 15)

Tennpluggens forfatning vil pavirkes av:

O Feil innstilling av forgasseren.

O Toffe bruksforhold (slik som kaldt vaer).

Disse faktorene vil tette til elektrodene' på tennpluggen, som kan forarsake funksjonsceil og startproblemer. Hvis motoreffekten er lav, maskinen er vanskelig Å开战e ellertomgangshastigheten er svak, skal tennpluggen alltidkontrolleres forst.

Hvis pennpluggen er skitten, rengjør den og kontroller avstanden mellom elektrodene. Juster pa nytt om ndvendig. Den riktige avstanden er 0,6 mm. Tennpluggen bør skiftes ut etter ca. 100 driftstimer, ellr tidiligere dersom elektrodene er svært slitte.

MERK

På enkelte steder er det pabudt med en motstandstennplugg for a undertrykke tenningssignaler. Hvis gresklipperen opprinnelig var utstyrt med en motstandstennplugg, ma den erstattes med samme type tennplugg.

Klippeblad

ADVARSEL

Bladene er montert på bladstyret med fem eller sekts bolter. Disse boltene er strammet med en klaring, slick at bladene kan bevege seg jevnt.

For a justere bladklaringen (Fig. 16)

1. Løsne bladfestemutterne (15).
2. Stram bladfeste boltene (16) helt og lnsne dem deretter ca. 3/8 omdreining.
3. Nár boltene (16) er satt i den posisjonen, stram bladfestemutterne (15).

MERK

(1) Når klaringen er for liters Bladene beveger seg ikke riktig og glideflatene kan feste seg.
(2) När klaringen er for stor Bladene er ikke skarpe nok.

FORSIKTIG

Pass pà at du skifter bladfesteboltene nár de lósner, blir slitt ell er skadd. Pass ogsa pá a erstatte skadde skjæreblad.

Smoring av bladet (Fig. 17)

Under trimming vil plantesaft som fester seg pa knivens kant oke belastningen.

Bruk maskinolje (eller sykkelolje aller lignende) til Å smøre kniven, og tørk av kniven med en fille. For Åhindre at kniven ruster ma du sorge for Å smøre bladet etter bruk samt nár den ikke skal brukes i et lengre tidsrom, for du stikker kniven i bladkassenten.

Girkasse (Fig. 18)

Pafyll fetet omtrent hver 20. drifttime.

Fyll pa et kvalitets litiumbasert fett ca 3 g fra smorenippelen pa sider av girkassen (angitt med en pil) ved hjelp av en kommersiert tilgengelig patronfettpistol.

FORSIKTIG

För du forsøker inspeksjon aller vedlikehold av girkassen, ma du sorge for at kassen har kjolt seg ned.

Ved langtidslagring

Tøm ut alt drivstoff fra drivstofftanken. Start motoren og la den gå til den stopper av seg selv. Reparer eventuelles skader som har oppstätt under bruk. Rengjør motorsagen med en ren klut ell er ved bruk av en trykkuftslange. Smør cylinderten med noen få draper totaktsmotorolje giennom tennpluggapningen, og roter motoren gjentatte ganger for a fordele oljen.

Dekk til motorsagen og oppbevar den pa et tort sted.

Vedlikeholdsplan

Nedenfor vil du fi nne noen generelle vedlikeholdsinstruksjoner. For mer informasjon, vennligst ta kontakt med din Tanaka-forhandler.

Daglig vedlikehold

Rengjørenheten utvendig.
Kontroller bladfroeren og beskyttelsesplaten (hvis utstyrt) for skade aller sprekker. Bytt dem dersom de er skadd aller sprekker.
Kontroller at skjaerebladet er skarpt og uten sprekker.
Kontroller at bladfestemutterne er tilstrekkelig strammet.
Kontroller at bladdekslet er uskadd og at det kan monteres forsvarlig.
Kontroller at mutre og skruer er tilstrekkelig strammet.
Kontroller at encheten er uskadd og fri for defekter.

Ukentlig vedlikehold

Kontroller startanordningen, spesielt snoren og returfjaren.
Rengjor tennpluggen utvendig.
Ta ut tennpluggen og kontroller avstanden melloelectrodene. Juster avstanden til 0,6 mm aller bytt tennpluggen.
Kontroller at luftinntaket pa starteren icke er tilstoppet.
Kontroller at girkassen er fylt med smorefett.
Rens luftfiiteret.

Månedlig vedlikehold

O Skyll drivstoff tanken med bensin.
Rengjor forgasseren utvendig somt omraret rund den.
Rengjør viften og området rundt den.

FEILSØKING

Bruk inspeksjonene i tabellen nedenfor hvis verktoyet ikke fungerer normalt. Hvis dette ikke lser problemet, takontakt med din forhandler eller Tanaka-forhandleren.

Tilstand Årsak Løsning
Motoren starter ikke	Drivstoff system	Drivstoff tanken er tom eller drivstoff nivået er lavt	Fyll drivstoff tanken med korrekt drivstoff blanding (25:1-50:1)
		Drivstoff tanken ineholder gammelt drivstoff (vond lukt)	Bytt med nytt drivstoff
		Det absorberes for mye drivstoff og tennpluggen er våt	1. Koble fra tennpluggen og la den tørke 2. Trekk i starthåndtaket 5 eller 6 ganger for Å fjerne overflødig drivstoff 3.Festtennpluggen 4. Sett chokehendelen i KJØRE-stilling og trekk i starthåndtaket
		Drivstofffilteret er tilstoppet med skitt	Rengjør drivstofffilteret
		Drivstofffrøret er bøyd eller koblet fra	Sørg for at drivstoffet flyter jevnt
		Funksjonsfeil i forgasseren Kontakt Tanaka-forhandler
	Strømsystem	Stoppbryterledningen har kortsluttet Kontakt Tanaka-forhandler
		Tennplugg er skitten Bytt eller rengjør tennpluggen
		Avstunden mellom elektrodene er for stort	Juster avstunden til 0,6 mm
		Dårlig forbindelse mellom høyspenningskabel og tennplugg	Koble til på nytt
		Funksjonsfeil med strømsystemet Kontakt Tanaka-forhandler
	Annet	Lydpottens ekssor er tilstoppet med karbon	Kontakt Tanaka-forhandler
Motoren starter, men kveles med en gang	Drivstoff system	Drivstoff tanken er tom eller drivstoff nivået er lavt	Fyll drivstoff tanken med korrekt drivstoff blanding (25:1-50:1)
		Drivstoff tanken ineholder gammelt drivstoff (vond lukt)	Bytt med nytt drivstoff
		Totaktsolje har ikke blitt fyllt på Kontakt Tanaka-forhandler
		Chokehendelen er i START-posisjon Sett chokehendelen i KJØRE-stilling
		Luft har kommet seg inn i drivstoff systemet	Koble til drivstoff røret aller -koblingen på nytt
		Funksjonsfeil i forgasseren Kontakt Tanaka-forhandler
	Strømsystem	Tenningsfeil
		Feil i tennpluggen Bytt til ny tennplugg
		Feil med strømsystemet	Kontakt Tanaka-forhandler
	Annet	Motoroveroppheting
		Feil tennpluggmodell	Bytt med angitt del Se "SPESIFIKASJONER"
		Skittent luftfi iter	Rengjør
		Karbontilstopping (lydpottens ekssorør)	Rengjør
		Utilstrekkelig kompresjon (stempel, stempelring,sylinder)	Kontakt Tanaka-forhandler

Tilstand Årsak Løsning
Unnormal vibrasjon	Håndtak, händtakfestet eller en annen festedel er lös	Kontroller og stram
	Kniven er bøyd eller skadet Kontakt Tanaka-forhandler	Påfyll fettetSe "Vedlikehold av girkasse"
	Fettnivået er lavit girkassen
	Bladklaringen er for stor	Juster bladklaringenSe "Vedlikehold av skjæreblad"
Motoren*går, men knivenbeveger seg ikkeBevegelsen er)dårlig	Girfeil Kontakt Tanaka-forhandler
	Bladklaringen er for liters	Juster bladklaringenSe "Vedlikehold av skjæreblad"
	Bladet er bøyd eller skadet Kontakt Tanaka-forhandler	Fremmedlegemer er festet i bladet Fjern
	Sevje er klebet til, eller bladet er rustet	fremmedlegemet
		Fjern sevj erller rustSe "Vedlikehold av skjæreblad"
Skjæringsytelsen er)dårlig	Bladklaringen er for stor	Juster bladklaringenSe "Vedlikehold av skjæreblad"
	Bladet har blitt sløvt	Skjerp bladetSe "Vedlikehold av skjæreblad"
		Be en Tanaka-forhandler omå erstattebladet med et nytt
	Bladets skjæreevne har blittoverskredet	Se "operasjonsprosedyrer for skjæring"
Motoren stanser ikke Feil med stoppbryteren	Stoppbryteren	Sett chokehendeleni START-posisjon for Åstoppe motorenStopp bruk umiddelbart og kontakt dinTanaka-forhandler
Motoren stopper*nå gassenlukkes	Tomgangshastigheten er for lav	Juster tomgangshastighetenSe "Vedlikehold av tomgangshastighet (T)"Hvis dette tilstunden fortsatt oppstår etterjustering av tomgangshastigheten,kontaktTanaka-forhandleren
Bladet fortsetter Å bevege segnår gassaken er stengl	Tomgangshastigheten er for hoy	Juster tomgangshastighetenSe "Vedlikehold av tomgangshastighet (T)"Hvis dette tilstunden fortsatt oppstår etterjustering av tomgangshastigheten,kontaktTanaka-forhandleren
	Gassledningen er for stram Kontakt Tanaka-forhandler

SYMBOLIEN MERKITYKSET
