BRUKSANVISNING MX Brio LOGITECH

Webbkameran MX Brio 705 for Business Sekretesskydd Objektiv i ultravidvinkel med 90° diagonal bildvinkel Dubbla mikrofoner med brusreducing Magnetiskt fäste inkl. ¼" gänga för fästen från tredje part Reglage för sekretesskydd Indikatorlampa för aktivitet Avtagbar USB-C-kabel

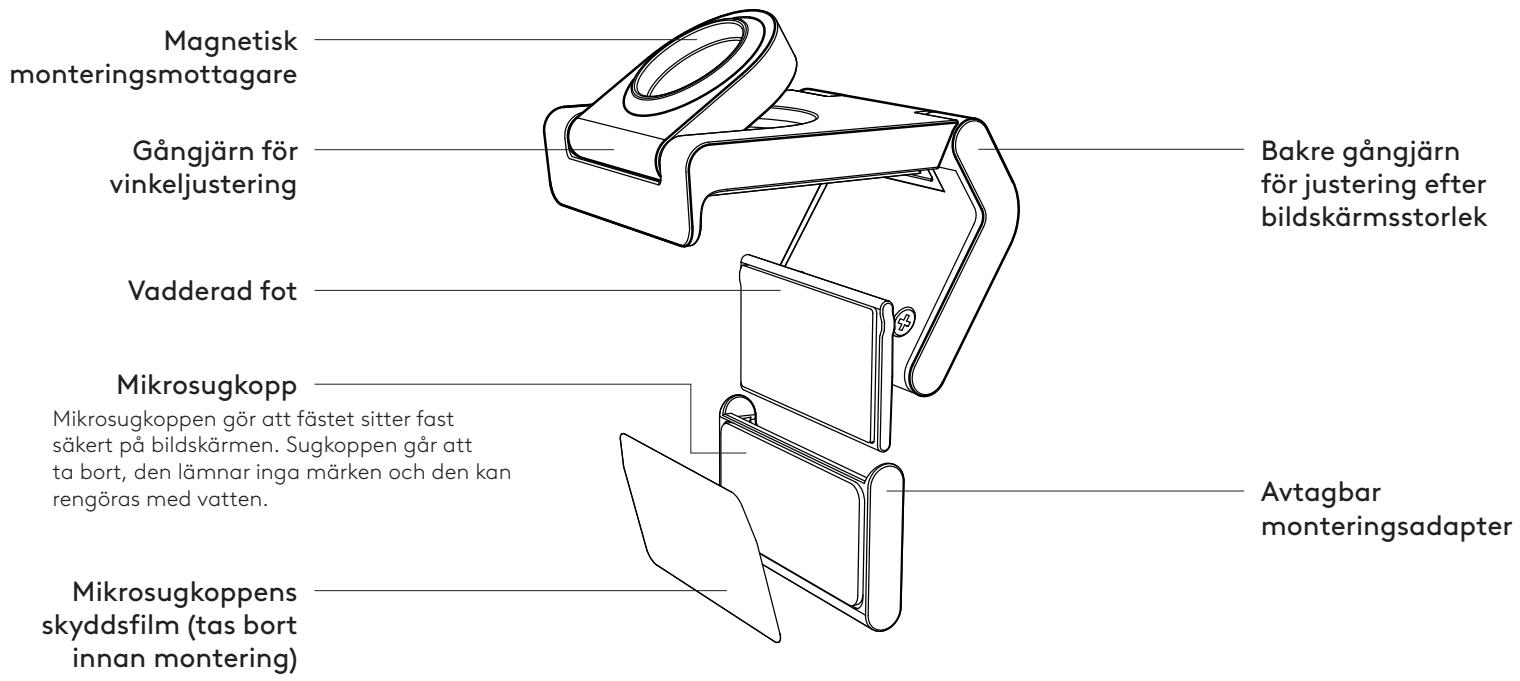

ÖVERSIKT ÖVER MONTERINGSDESIGNEN

Magnetisk monteringsmottagare Gångjärn för vinkeljustering Vadderad fot Mikrosugkopp Mikrosugkoppen gör att fästet sitter fast säkert på bildskärmen. Sugkoppen går att ta bort, den lämnar inga märken och den kan rengöras med vatten. Mikrosugkoppens skyddsfilm (tas bort innan montering) Bakre gångjärn för justering efter bildskärmsstorlek Avtagbar monteringsadapter

STEG 1: INNEHÅLL

1. Webbkameran MX Brio 705 for Business
2. USB-C 3.0-sladd
3. Monteringsklämma med avtagbar monteringsadapter
4. Bruksanvisning

USB-C 3.0

STEG 2: BESTÄM PLACERING FÖR MONTERINGEN

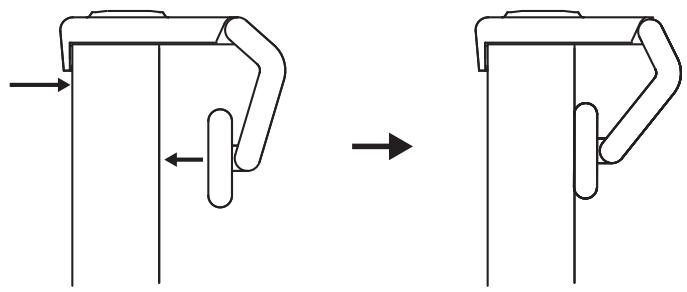

Placering som möjliggör kamerajusteringar med en hand (med hjälp av mikrosugkopp)

1. Bestäm den bästa placeringen för webbkameran innan du fortsätter.
2. Torka av baksidan av bildskärmen för att få bort damm och smuts.

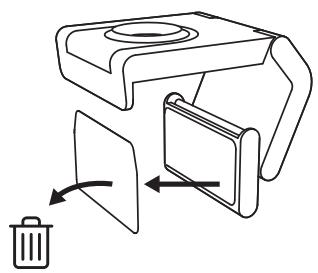

1. Ta bort skyddsfilmen från mikrosugkoppen.

1. Öppna fästet helt och placera den ovanpå bildskärmen. Se till att sugkoppen på den främre klämman kommer i kontakt med bildskärmens framsida.

2. Vrid den bakre foten nedåt tills den kommer i kontakt med bildskärmens baksida.

3. Tryck mikrosugkoppen mot baksidan av bildskärmen för att få till ett bra fäste.

• Monteringsadaptern kan tas bort och sedan fästas igen för att justera monteringen utan att lämna några märken.
• För att rengöra mikrosugkoppen kan du skölja den med vatten för att få bort skräp och låta den lufttorka så att den får tillbaka ett starkt sug.

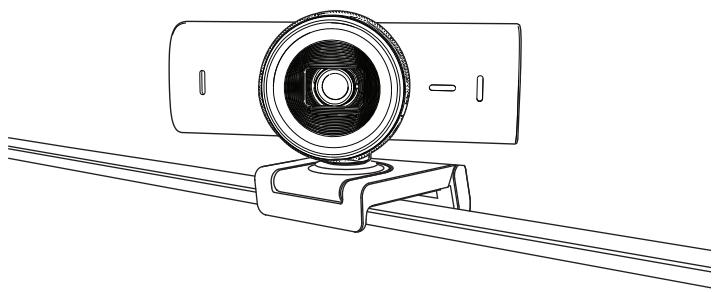

(Valfritt) Placering utan mikrosugkoppen

Skjut den avtagbara monteringsadaptern nedåt för att ta bort den från webbkamerafoten. Justera foten på monteringsklämman tills den ligger i linje med baksidan av enheten och tryck fast den ordentligt.

1. Ta bort webbkameran från fästet och dra försiktigt bort adaptern i ett av hörnen för att ta bort den.

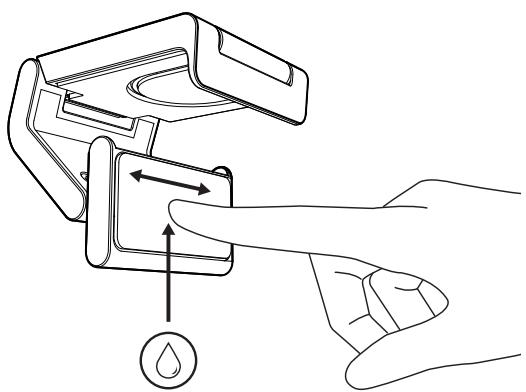

1. Gnugga försiktigt rent sugkoppen från damm och smuts med ett fuktigt finger och låt mikrosugkoppen lufttorka helt innan den sätts tillbaka (använd inte en trasa eller papper för att torka den).

2. Upprepa konfigurationsstegen för placering på bildskärm för att driftsätta webbkameran på bästa sätt.

Placera webbkameran i magnetens fästpunkt på ovandelen av fästet. Lyssna efter ett ljudligt klick, det indikerar att webbkameran sitter korrekt på fästet.

1. Anslut USB-C-kontakten till USB-C-porten på datorn, bildskärmen, den bärbara datorn eller dockningsstationen.

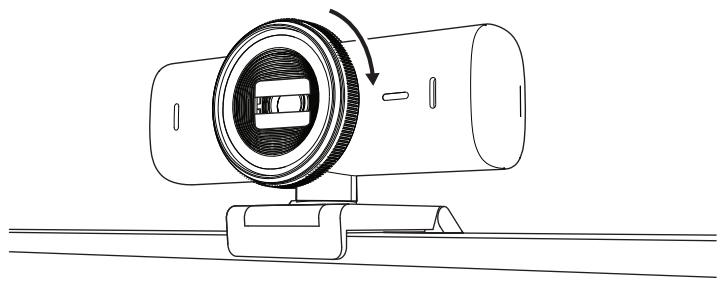

1. Vrid på reglaget på webbkamerans framsida för att öppna/stänga sekretesskyddet.

1. Justera webbkameran genom att vända den från sida till sida och vinkla den upp och ner för att hitta den bästa inramningen för videomöten.

Indikatorlampan för aktivitet tänds när webbkameran används av något videoprogram.

Indikatorlampor för aktivitet:

• Video PÅ/Ljud PÅ: Vit
• Video PÅ/Ljud AV: Vit
• Video AV/Ljud PÅ: Gul
• Video AV/Ljud AV: Lyser inte
- Uppdatering av inbyggd programvara: Pulserande lila sken

STEG 7: SHOW MODE

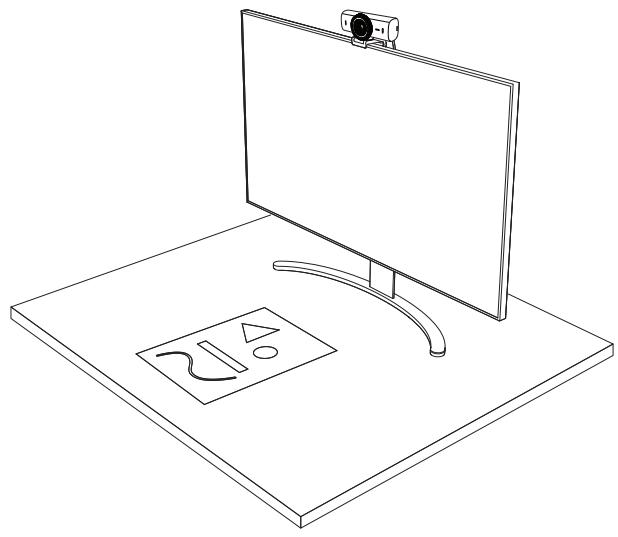

Visa enkelt fysiska föremål i videosamtal genom att vinkla kameran neråt för att presentera skisser, föremål eller pågående arbeten. Det finns två sätt att använda visningsläget på:

1. Om monteringen är säkrad med

mikrosugkopp: Vinkla kameran neråt med ena handen för att visa skrivbordet och vinkla den uppåt igen för att visa dig själv.

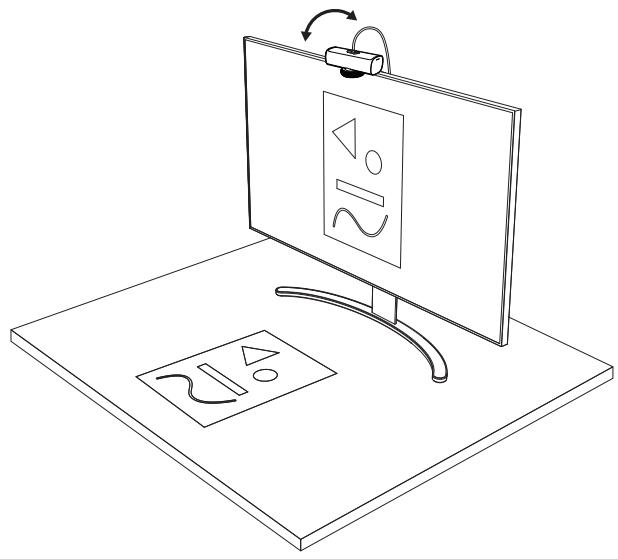

2. Om monteringen inte är säkrad med

mikrosugkopp: Håll monteringen stilla med ena handen och använd den andra handen för att vinkla kameran uppåt eller neråt.

Funktionen Show Mode kräver att användare laddar ner och använder Logi Tune.

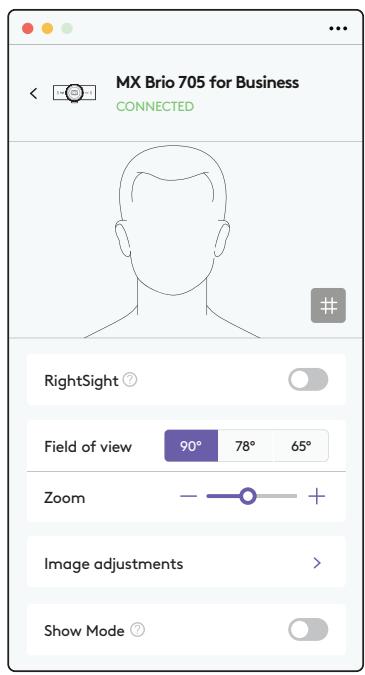

STEG 8: LOGI TUNE

Logi Tune hjälper till att öka prestandan i webbkameran genom periodiska uppdateringar av programvara och inbyggd programvara.

Vi rekommenderar att du uppdaterar webbkameran. Gör det genom att ladda ner Logi Tune från www.logitech.com/tune

• Show Mode
• Automatisk inramning
• Zoomjustering
  • Bildvinkel (90°/78°/65°)
• Bildjustering
• Autofokus
  • Inaktivera mikrofoner
• På/av-indikatorlampor för video och ljud

För placering på ett stativ (ingår ej)

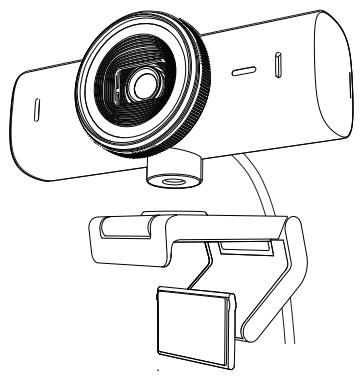

1. Ta bort den avtagbara universalklämman för montering på webbkameran.

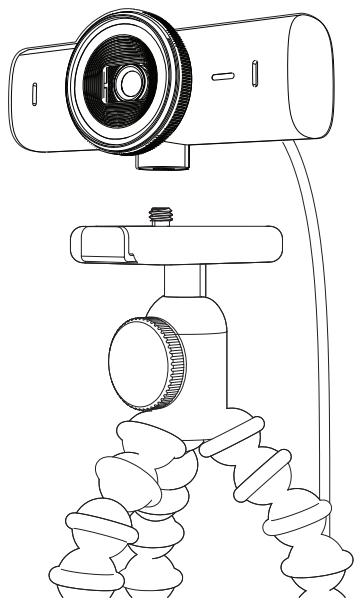

1. Leta upp stativgångan på ¼ tum längst ner på webbkameran.

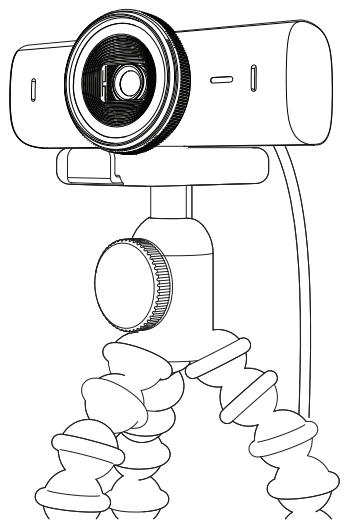

1. Säkra webbkameran på stativet genom att vrida in kameran i ¼-tumsspåret.

2. Upprepa konfigurationsstegen för placering på bildskärm för att driftsätta webbkameran på bästa sätt.

3. Se steg 5 och 6 för att slutföra konfigureringen av webbkameran.

Höjd x bredd x djup:

43,6 mm × 98 mm × 36,2 mm

Höjd x bredd x djup:

61,6 mm x 98 mm x 52,2 mm, inkl. monteringsklämma

Vikt: 136 g (4,8 uns)

Vikt: 174 g (6,1 uns), inklusive monteringsklämma

Längd på medföljande sladd: 1,5 m (5 fot)

MONTERINGSKLÄMMA:

Höjd x bredd x djup:

25 mm (1 tum) x 45,8 mm (1,8 tum) x 65,1 mm (2,6 tum)

Vikt: 40 g (1,4 uns), inklusive avtagbar monteringsadapter
