LIETOŠANAS INSTRUKCIJA MX Brio LOGITECH

"MX Brio 705 for Business" tīmekļa kamera Objektīva pārsegs Ultraplatlenka objektīvs ar 90° dFOV redzamības lenķi Duālie trokšņu samazināšanas mikrofoni Magnētiskais stiprinājums ar ¼ collas vītni trešo pušu stiprinājumiem Objektīva pārsega vadības ierīce Darbības LED indikators Atvienojams USB-C kabelis

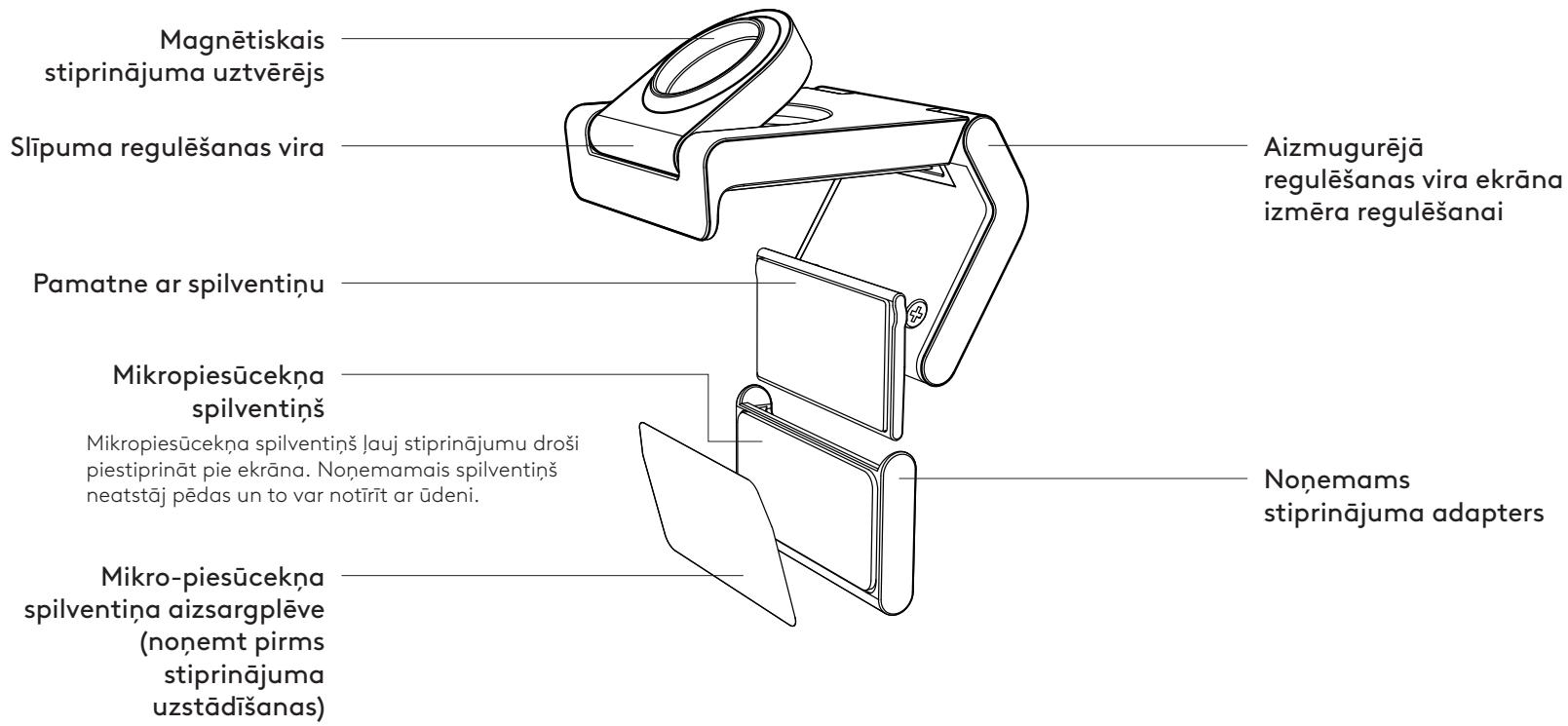

STIPRINĀJUMA KONSTRUKCIJAS PĀRSKATS

Magnētiskais stiprinājuma uztvērējs Slīpuma regulēšanas vira Aizmugurējā regulēšanas vira ekrāna izmēra regulēšanai Pamatne ar spilventiņu Mikropiesūcekņa spilventiņš Mikropiesūcekņa spilventiņš ľauj stiprinājumu droši piestiprināt pie ekrāna. Noņemamais spilventiņš neatstāj pēdas un to var notīrīt ar ūdeni. Noņemams stiprinājuma adapters Mikro-piesūcekņa spilventiņa aizsargplēve (noņemt pirms stiprinājuma uzstādīšanas)

1. DARBĪBA. IEPAKOJUMA SATURS

1. "MX Brio 705 for Business" tîmekļa kamera
2. USB-C 3.0 kabelis
3. Stiprinājuma skava ar noņemamu stiprinājuma adapteru
4. Lietotāja dokumentācija

USB-C 3.0

2. DARBĪBA. STIPRINĀJUMA NOVIETOJUMA NOTEIKŠANA

Novietojums, kas Įauj ar vienu roku pielāgot kameru (izmantojot mikropiesūcekņa spilventiņu)

1. Nosakiet labāko tīmekļa kameras novietojumu pirms turpināt.
2. Noslaukiet ekrāna aizmuguri, lai notīrītu visus puteklus un netīrumus.

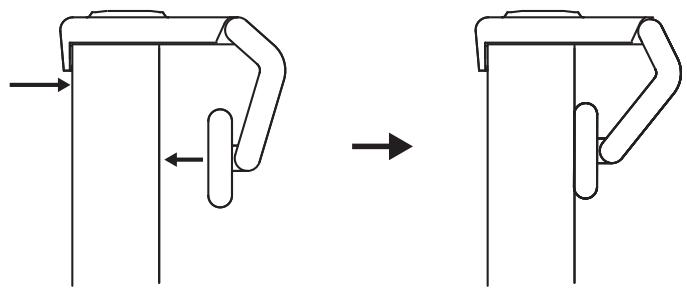

1. Pilnībā atveriet stiprinājumu un novietojiet ekrāna augšpusē, pārliecinoties, ka priekšējās skavas spilventiņš saskaras ar ekrāna priekšpusi.

2. Grieziet aizmugurējo pamatni uz leju, līdz tā saskaras ar ekrāna aizmuguri.

3. Cieši piespiediet mikropiesūcekna spilventinu ekrānam, lai izveidotos laba sakere.

• Stiprinājuma adapteru var noņemt un atkārtoti izmantot stiprinājumu pielāgošanai, neatstājot pēdas.
  – Lai notīrītu mikropiesūcekņa spilventiņu, noskalojiet to ar ūdeni, lai noņemtu netīrumus, un ħaujiet tam gaisā nožūt, lai atgūtu spēcīgu saķeres spēju.

(Pēc izvēles) Uzstādīšana bez mikropiesūcekņa spilventiņa

Pabīdiet noņemamā stiprinājuma adapteru, lai atvienotu to no tīmekļa kameras pamatnes. Pielāgojiet stiprinājuma skavas pamatni, līdz tā cieši pieguļ ierīces aizmugurei, un cieši iespiediet to vietā.

1. Noņemiet tīmekļa kameru no stiprinājuma un uzmanīgi sāciet nolobīt adapteru no viena gala, lai to noņemtu.

Pure mechanical linkage diagram without any text, numbers, or symbols

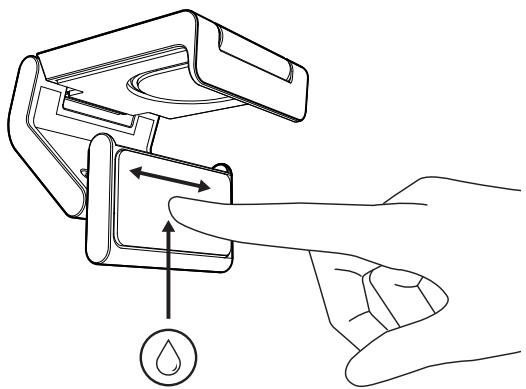

1. Ar mitru pirkstu maigi noberziet no spilventiņa puteklus un netīrumus un ľaujiet mikropiesūcekņa spilventiņam gaisā pilnībā nožūt pirms to uzlikt atpakaļ (neizmantojiet drānu vai salveti nosusināšanai).

2. Atkārtojiet ekrāna uzstādīšanas darbības, lai atrastu labāko tīmekļa kameras novietojumu.

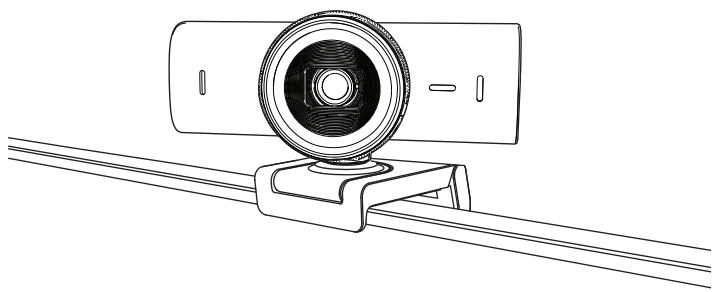

Novietojiet kameru tieši magnēta stiprināšanas punktā stiprinājuma augšpusē. Saklausiet klikški, kas norāda, ka tīmekļa kamera ir pareizi ievietota stiprinājumā.

1. lespraudiet USB-C savienotāju datora, ekrāna, klēpjdatora vai dokstacijas USB-C pieslēgVietā.

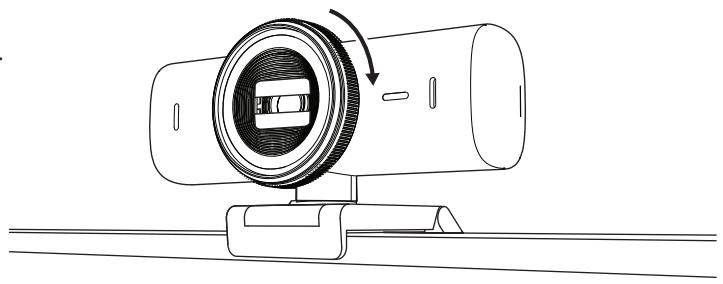

1. Lai atvērtu/aizvērtu objektīva pārsegu, pagrieziet vadības ierīci tīmekļa kameras priekšpusē.

1. Pielāgojiet tīmekļa kameru, pagriežot to no vienas puses uz otru, uz augšu un uz leju, lai atrastu labāko kadrējumu savām videosapulcēm.

Darbības LED indikators iedegsies, kad video lietotne izmantos tīmekļa kameru.

• Video IESLËGTS / Audio IESLËGTS: Balts
• Video IESLĒGTS / Audio IZSLĒGTS: Balts
• Video IZSLËGTS / Audio IESLËGTS: Dzeltens
• Video IZSLËGTS / Audio IZSLËGTS: Nedeg
• Aparātprogrammatūras atjauninājumi: Lēnas violetās krāsas spilgtuma pārmaiņas

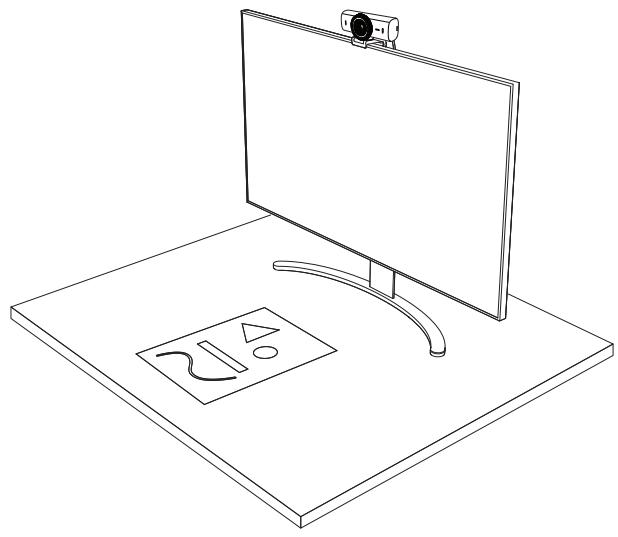

7. DARBĪBA. SHOW MODE

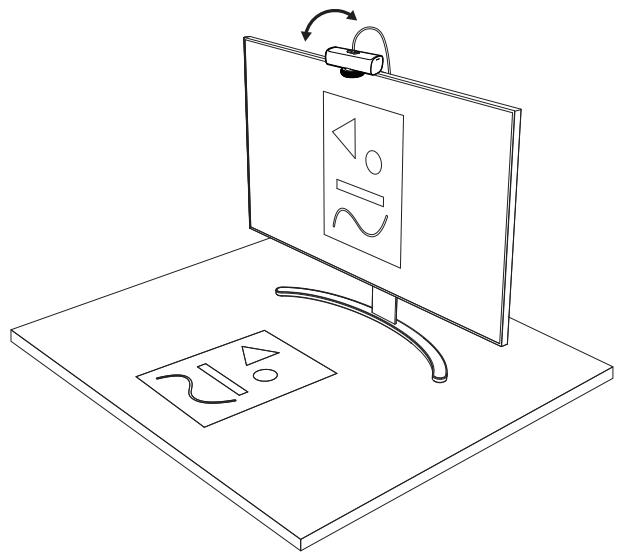

Viegli parādiet fiziskus priekšmetus videozvanu laikā sagāžot kameru uz leju, lai demonstrētu skices, priekšmetus, darbu norisi. Ir divi veidi, kā izmantot Rādīšanas režīmu.

1. Ja stiprinājums ir nostiprināts ar mikropiesūcekņa spilventiņu: ar vienu roku nolieciet kameru uz leju, lai parādītu ekrānu un uz augšu, lai parādītu sevi.

1. Ja stiprinājums nav nostiprināts ar mikropiesūcekna spilventinu:

turiet stiprinājumu nekustīgi ar vienu roku un ar otru roku nolieciet to uz augšu vai uz leju.

Lai izmantotu "Show Mode" funkciju, lietotājiem jālejupielādē un jāizmanto "Logi Tune".

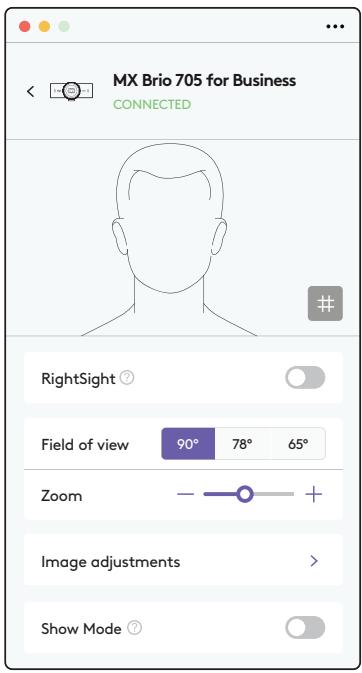

8. DARBĪBA. "LOGI TUNE"

"Logi Tune" palīdz uzlabot tīmekļa kameras sniegumu, regulāri nodrošinot programmatūras un aparātprogrammatūras atjauninājumus.

Ir ieteicams atjaunināt tīmekļa kameru.

Lai to izdarītu, lejupielādējiet "Logi Tune" vietnē www.logitech.com/tune

• Show Mode
  • Automātiskais kadrējums
• Palielinājuma pielāgošana
• Redzamības lenkis (90°/78°/65°)
• Attēla pielāgošana
• Autofokuss
• Mikrofonu izslēgšana
• LED ieslēgšana/izslēgšana video un skaņai

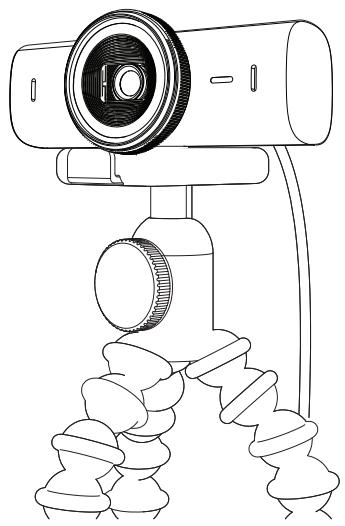

Novietošanai uz statīva (nav iekļauts)

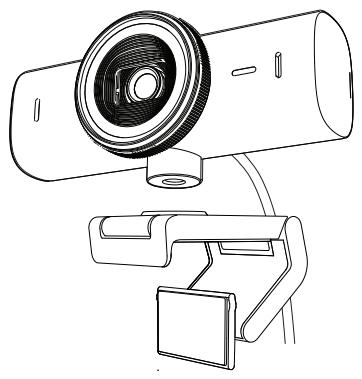

1. Noņemiet atvienojamo universālo stiprinājuma skavu no tīmekļa kameras.

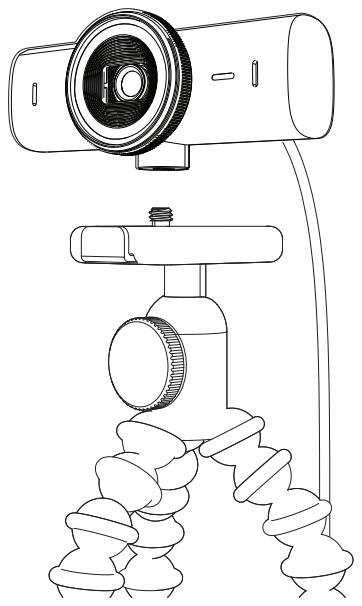

1. Atrodiet ¼ collas statīva stiprinājuma vītni tīmekļa kameras apakšā.

1. Piestipriniet tīmekļa kameru pie statīva, ieskrūvējot statīvu ¼ collas vītnē.
2. Atkārtojiet ekrāna uzstādīšanas darbības, lai atrastu labāko tīmekļa kameras novietojumu.
3. Skatīt 5. un 6. darbību, lai pabeigtu tīmekļa kameras uzstādīšanu.

Augstums x platums x dzilums:

43,6 mm (1,7 collas) x 98 mm (3,9 collas) x 36,2 mm (1,4 collas)

Augstums x platums x dzilums:

61,6 mm (2,4 collas) x 98 mm (3,9 collas) x 52,2 mm (2,1 colla), ieskaitot stiprinājuma skavu

Svars: 136 g (4,8 unces)

Svars: 174 g (6,1 unces), ieskaitot stiprinājuma skavu

Pievienotā kabela garums: 1,5 m (5 pēdas)

STIPRINĀJUMA SKAVA

Augstums x platums x dzilums:

25 mm (1 colla) x 45,8 mm (1,8 collas) x 65,1 mm (2,6 collas)

Svars: 40 g (1,4 unces), ieskaitot nonemamo stiprinājuma adapteru
