NÁVOD K OBSLUZE MX Brio LOGITECH

Česká verze ..... 123

Slovenčina ..... 131

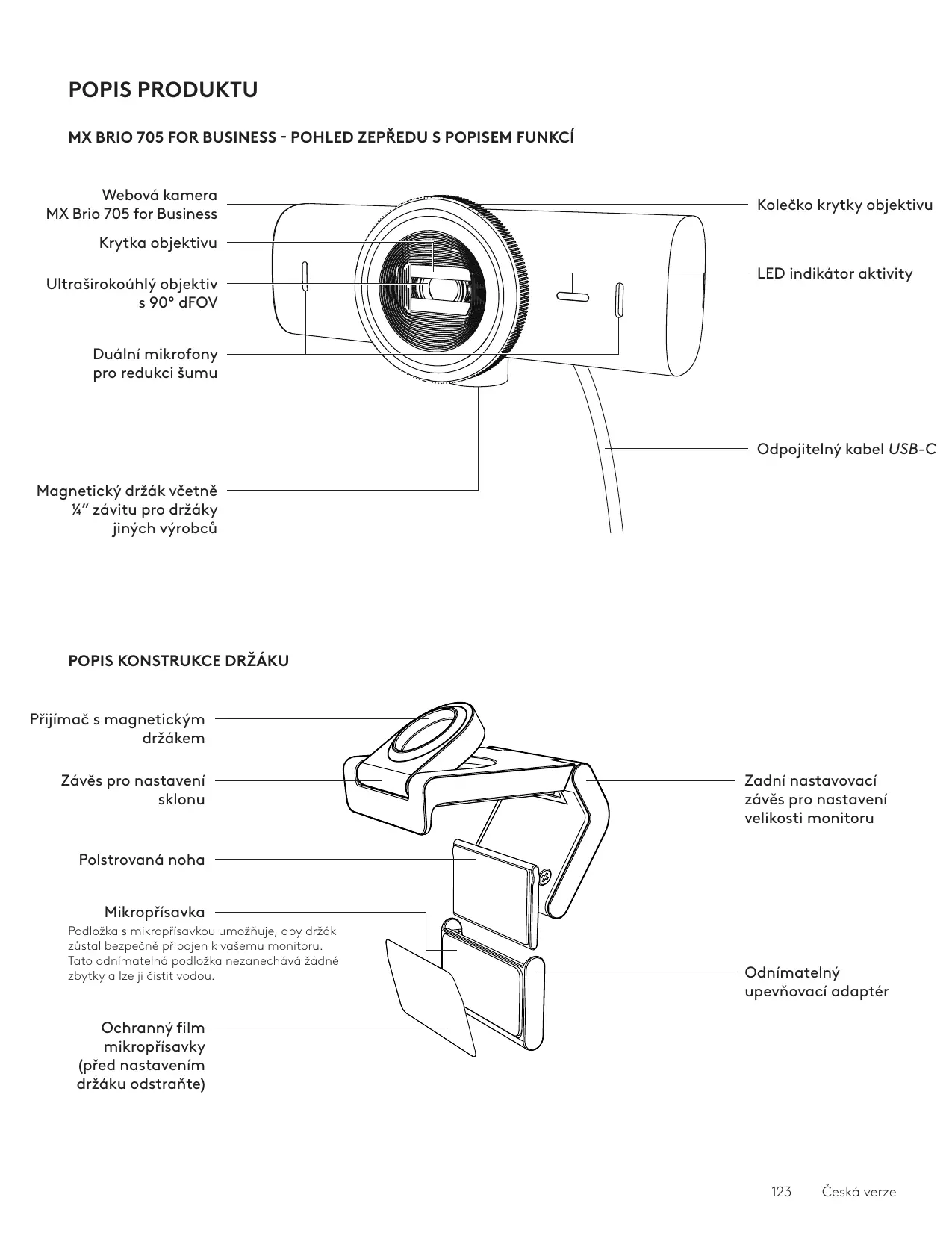

Webová kamera MX Brio 705 for Business Krytka objektivu Ultraširokoúhlý objektiv s 90° dFOV Duální mikrofony pro redukci šumu Magnetický držák včetně ¼" závitu pro držáky jiných výrobců Kolečko krytky objektivu LED indikátor aktivity Odpojitelný kabel USB-C

POPIS KONSTRUKCE DRŽÁKU

Přijímač s magnetickým držákem Závěs pro nastavení sklonu Polstrovaná noha Mikropřísavka Podložka s mikropřísavkou umožňuje, aby držák zůstal bezpečně připojen k vašemu monitoru. Tato odnímatelná podložka nezanechává žádné zbytky a lze ji čistit vodou. Ochranný film mikropřísavky (před nastavením držáku odstraňte) Zadní nastavovací závěs pro nastavení velikosti monitoru Odnímatelný upevňovací adaptér

KROK 1: OBSAH BALENÍ

1. Webová kamera MX Brio 705 for Business
2. Kabel USB-C 3.0
3. Montážní svorka s odnímatelným montážním adaptérem
4. Uživatelská dokumentace

USB-C 3.0

KROK 2: URČETE UMÍSTĚNÍ MONTÁŽE

Umístění, které umožní nastavení kamery jednou rukou (pomocí mikropřísavky)

1. Než budete pokračovat, určete nejlepší umístění vaší webové kamery.
2. Otřete zadní stranu monitoru, abyste odstranili veškerý prach nebo nečistoty.

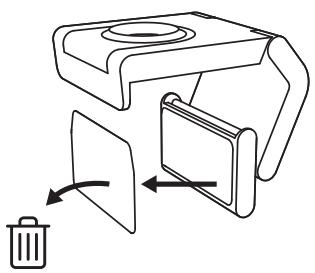

1. Odstraňte ochrannou fólii z mikropřísavky.

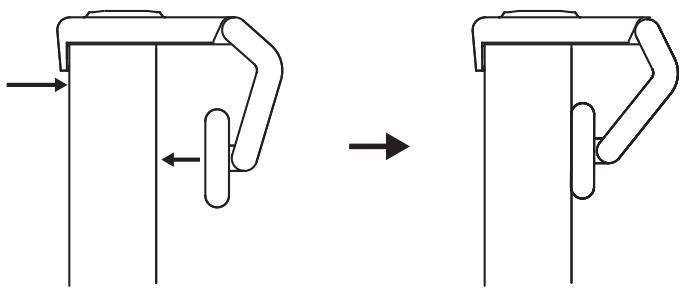

1. Zcela otevřete držák a umístěte jej na horní část monitoru, přičemž se ujistěte, že podložka přední spony je v kontaktu s přední částí monitoru.

2. Otáčejte zadní nohou dolů, dokud se nedotkne zadní části monitoru.

3. Pevně přitlačte mikropřísavku k zadní části monitoru, abyste vytvořili dobré spojení.

• Montážní adaptér lze sejmout a znovu použít pro montážní úpravy, aniž by zanechal zbytky.
  – Chcete-li mikropřísavky očistit, opláchněte ji vodou, abyste odstranili nečistoty, a nechte ji vyschnout na vzduchu, aby se obnovila sací síla.

(Volitelné) Umístění bez podložky s mikropřísavkou

Posuňte odnímatelný upevňovací adaptér dolů a sejměte jej z patky webové kamery. Nastavte patku na montážní sponě, dokud nebude v jedné rovině se zadní částí zařízení, a pevně ji zatlačte na místo.

1. Vyjměte webovou kameru z držáku, jemně odloupněte adaptér z jednoho rohu a sejměte.

Pure mechanical linkage diagram without any text, numbers, or symbols

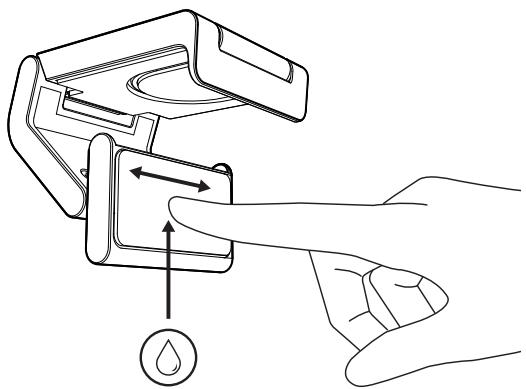

1. Navlhčeným prstem jemně otřete podložku od prachu a nečistot a před opětovnou montáží nechte mikropřísavku úplně vyschnout (k sušení nepoužívejte hadřík nebo papírový papír).
2. Opakujte kroky nastavení umístění monitoru, abyste mohli optimálně umístit webovou kameru.

Umístěte webovou kameru do magnetického upevňovacího bodu na horní straně držáku. Jakmile uslyšíte cvaknutí, znamená to, že je webová kamera správně usazena na držáku.

1. Zapojte konektor USB-C do portu USB-C na počítači, monitoru, notebooku nebo dokovací stanici.
2. Otáčením voliče na přední straně webové kamery otevřete/zavřete krytku objektivu.
3. Upravte webovou kameru otáčením ze strany na stranu a nakláněním nahoru a dolů, abyste našli nejlepší kompozici pro vaše videokonference.

Když je webová kamera používána aplikací, rozsvítí se indikátor LED aktivity.

Indikátor LED aktivity svítí:

• Video je zapnuto / zvuk je zapnutý: Bílá
• Video je zapnuto / zvuk je vypnutý: Bílá
• Video je vypnuto / zvuk je zapnutý: Žlutá
• Video je vypnuto / zvuk je vypnutý: Nesvítí
• Aktualizace firmwaru: Pulzující fialová

KROK 7: SHOW MODE

Umožňuje snadno zobrazovat fyzické položky ve videohovorech nakloněním fotoaparátu dolů a prezentovat náčrtky, objekty a rozdělanou práci. Režim zobrazení lze používat dvěma způsoby:

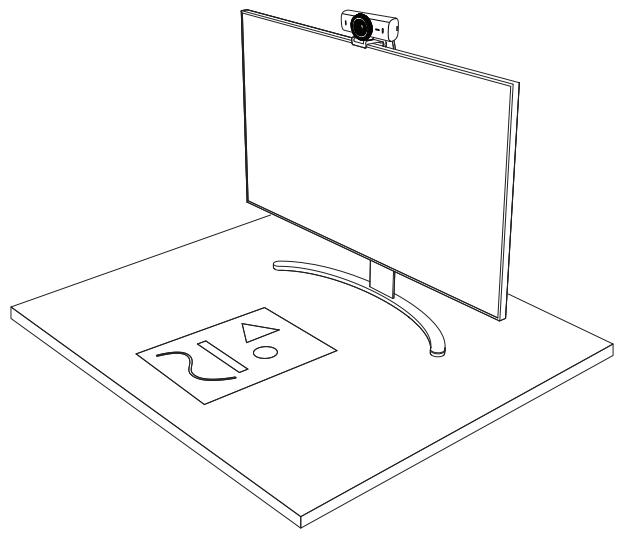

1. Pokud je držák připevněn mikropřísavkou:

Jednou rukou sklopte fotoaparát dolů, abyste zobrazili svou pracovní plochu, a nakloňte zpět nahoru, abyste se předvedli.

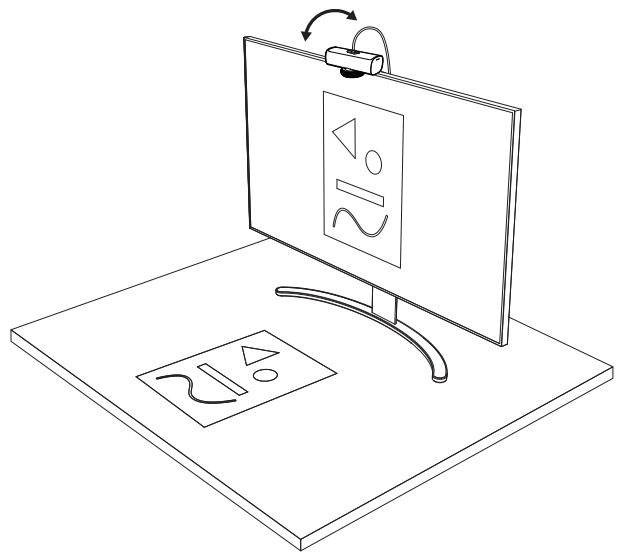

2. Pokud držák není připevněn mikropřísavkou:

Držte držák v klidu jednou rukou a druhou nakloňte fotoaparát nahoru nebo dolů.

Funkce režim Show Mode vyžaduje, aby si uživatelé stáhli a použivali aplikaci Logi Tune.

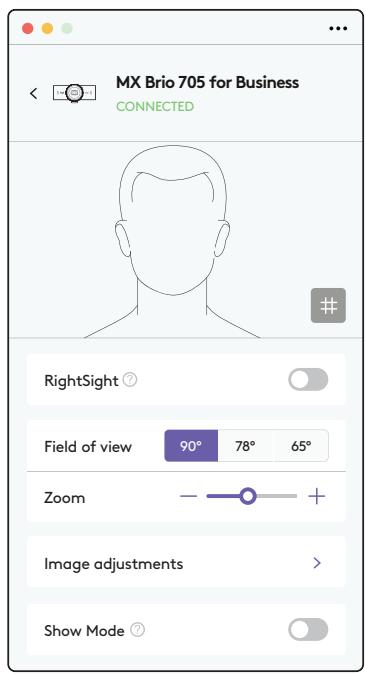

KROK 8: LOGI TUNE

Aplikace Logi Tune pomáhá zvýšit výkonnost webové kamery pomocí pravidelných aktualizací softwaru a firmwaru.

Doporučujeme webovou kameru aktualizovat.

Chcete-li tak učinit, stáhněte si Logi Tune ze stránky www.logitech.com/tune

• Show Mode
• Automatické zaměřování
  • Nastavení zoomu
  • Zorné pole (90°/78°/65°)
• Úprava obrazu
• Automatické ostření
• Deaktivace mikrofonů
• Zapnutí/vypnutí LED pro obraz a zvuk

Pro umístění na stativ (není součástí dodávky)

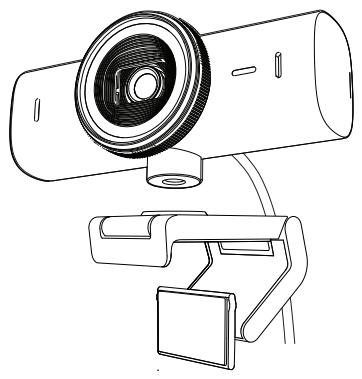

1. Sejměte odnímatelný univerzální upevňovací klip z webové kamery.

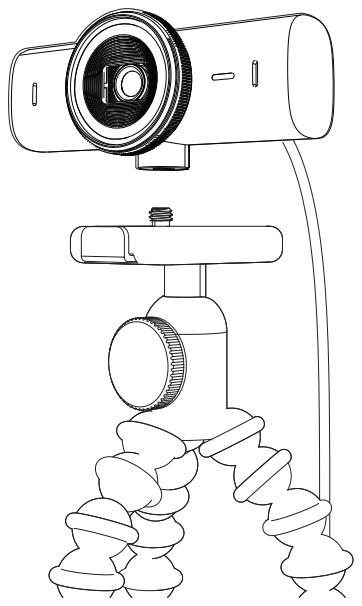

1. Vyhledejte závit stativu ¼ palce na spodku webové kamery.

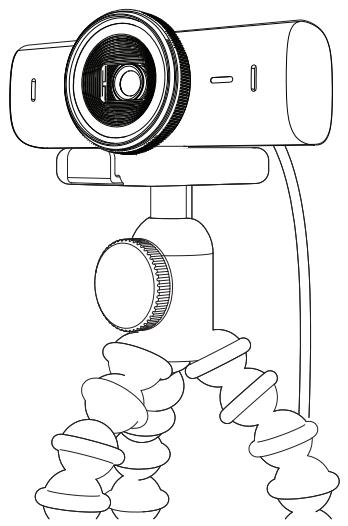

1. Upevněte webovou kameru na stativ našroubováním na závit ¼ palce.
2. Opakujte kroky nastavení umístění monitoru, abyste mohli optimálně umístit webovou kameru.
3. Dokončete nastavení webové kamery podle kroků 5 a 6.

Výška x šířka x hloubka:

43,6 mm × 98 mm × 36,2 mm

Výška x šířka x hloubka:

61,6 mm x 98 mm x 52,2 mm, vč. upevňovacího klipu

Hmotnost: 136 g (4,8 oz)

Hmotnost: 174 g (6,1 oz), včetně upevňovacího klipu

Délka přiloženého kabelu: 1,5 m (5 ft)

MONTÁŽNÍ SVORKA:

Výška x šířka x hloubka:

25 mm (1 in) x 45,8 mm (1,8 in) x 65,1 mm (2,6 in)

Hmotnost: 40 g (1,4 oz), vč. odnímatelného upevňovacího adaptéru

Webová kamera MX Brio 705 for Business Kryt objektívu Ultraširokouhlý objektív s 90° dFOV Duálne mikrofóny na redukciu šumu Magnetický držiak vrátane ¼" závitu pre držiaky iných výrobcov Koliesko krytu objektívu LED indikátor aktivity Odpojitelný kábel USB-C

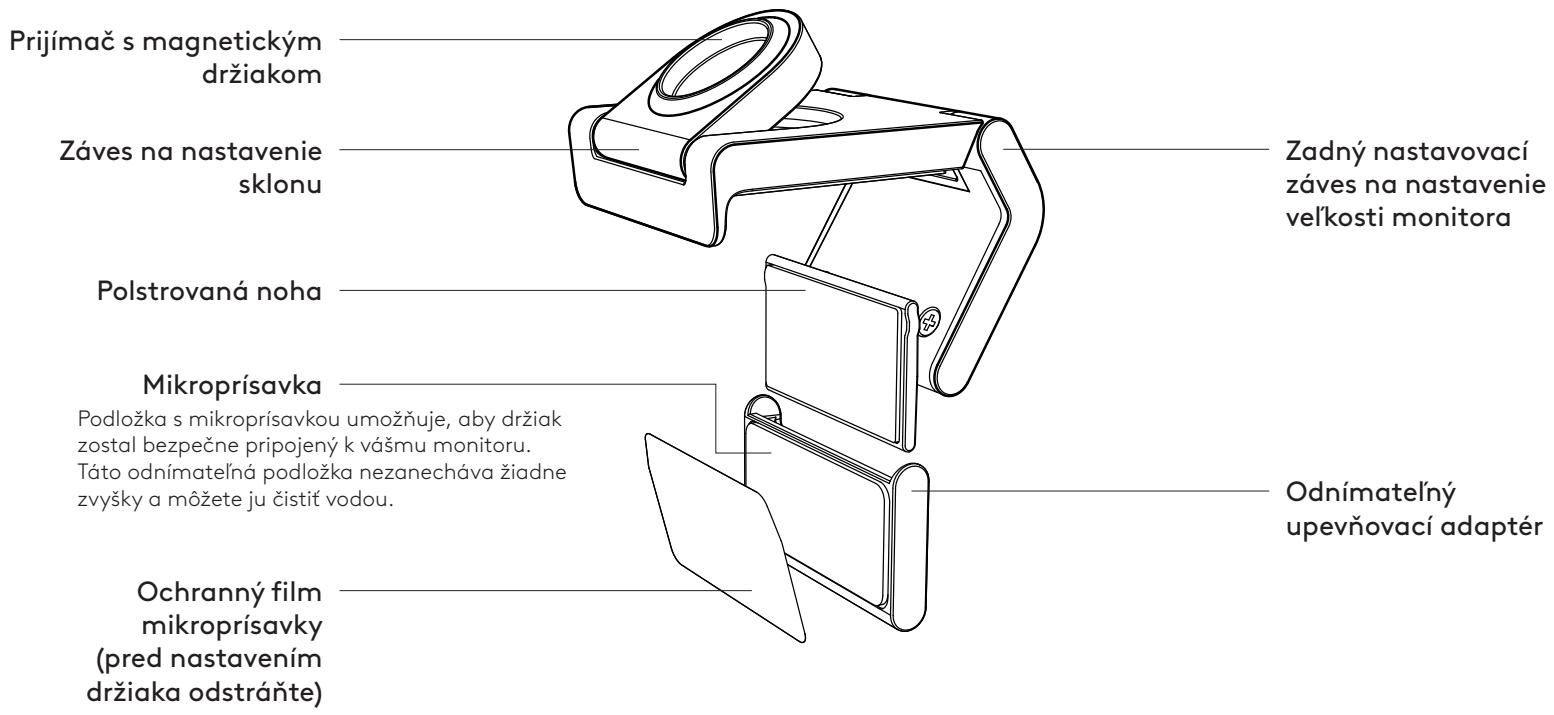

POPIS KONŠTRUKCIE DRŽIAKA

1. Webová kamera MX Brio 705 for Business
2. Kábel USB-C 3.0
3. Montážna svorka s odnímatelným montážnym adaptérom
4. Používatel'ská dokumentácia

USB-C 3.0

KROK 2: URČTE UMIESTNENIE MONTÁŽE

Hmotnost: 136 g (4,8 oz)

Hmotnost: 174 g (6,1 oz), vrátane upevňovacieho klipu

Dížka pripojeného kábla: 1,5 m (5 ft)

MONTÁŽNA SVORKA:

Hmotnost: 40 g, vrátane odnímatelného montážneho adaptéra
