KÄYTTÖOHJE MX Brio LOGITECH

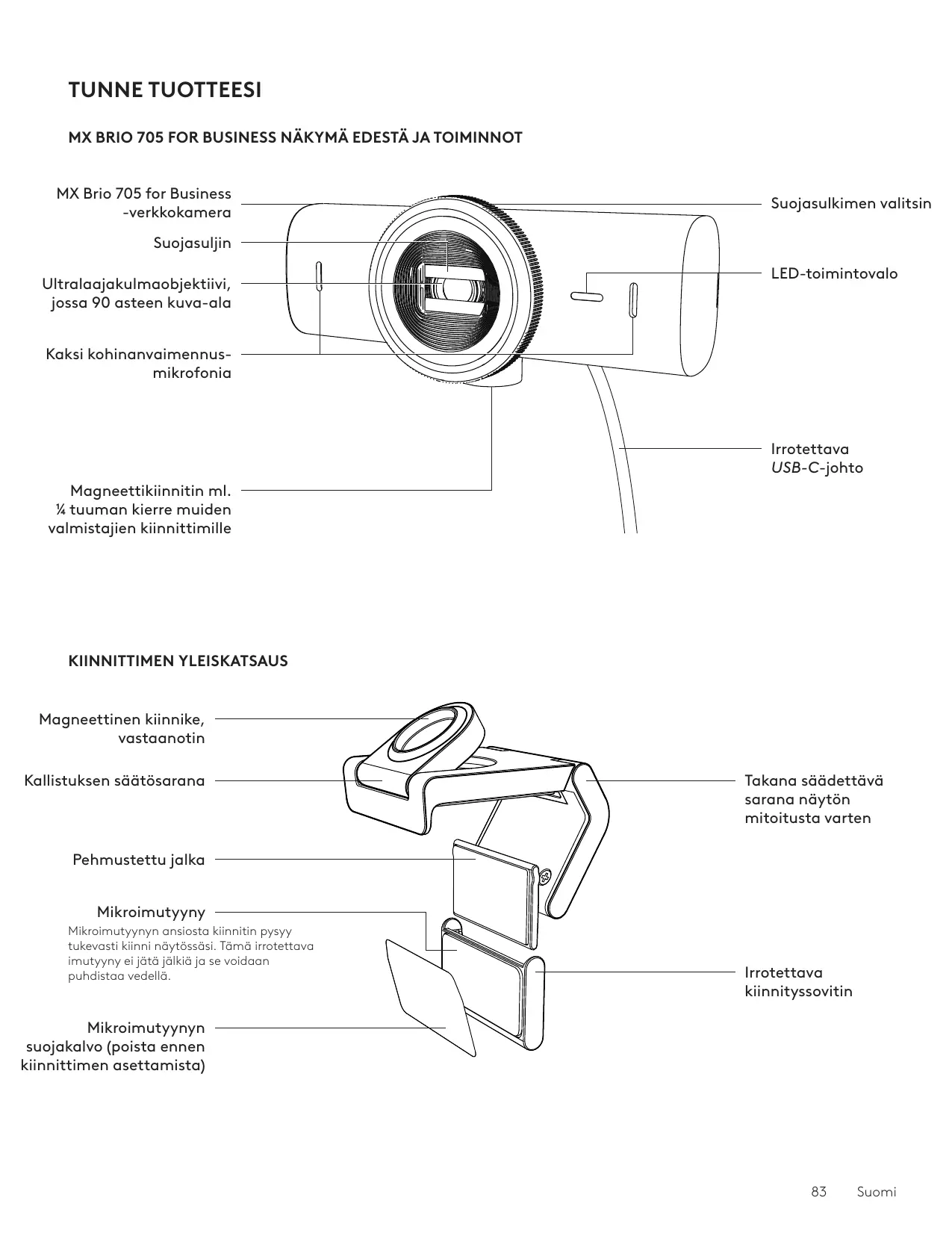

MX Brio 705 for Business -verkkokamera Suojasuljin Ultralaajakulmaobjektiivi, jossa 90 asteen kuva-ala Kaksi kohinanvaimennus- mikrofonia Magneettikiinnitin ml. ¼ tuuman kierre muiden valmistajien kiinnittimille Suojasulkimen valitsin LED-toimintovalo Irrotettava USB-C-johto

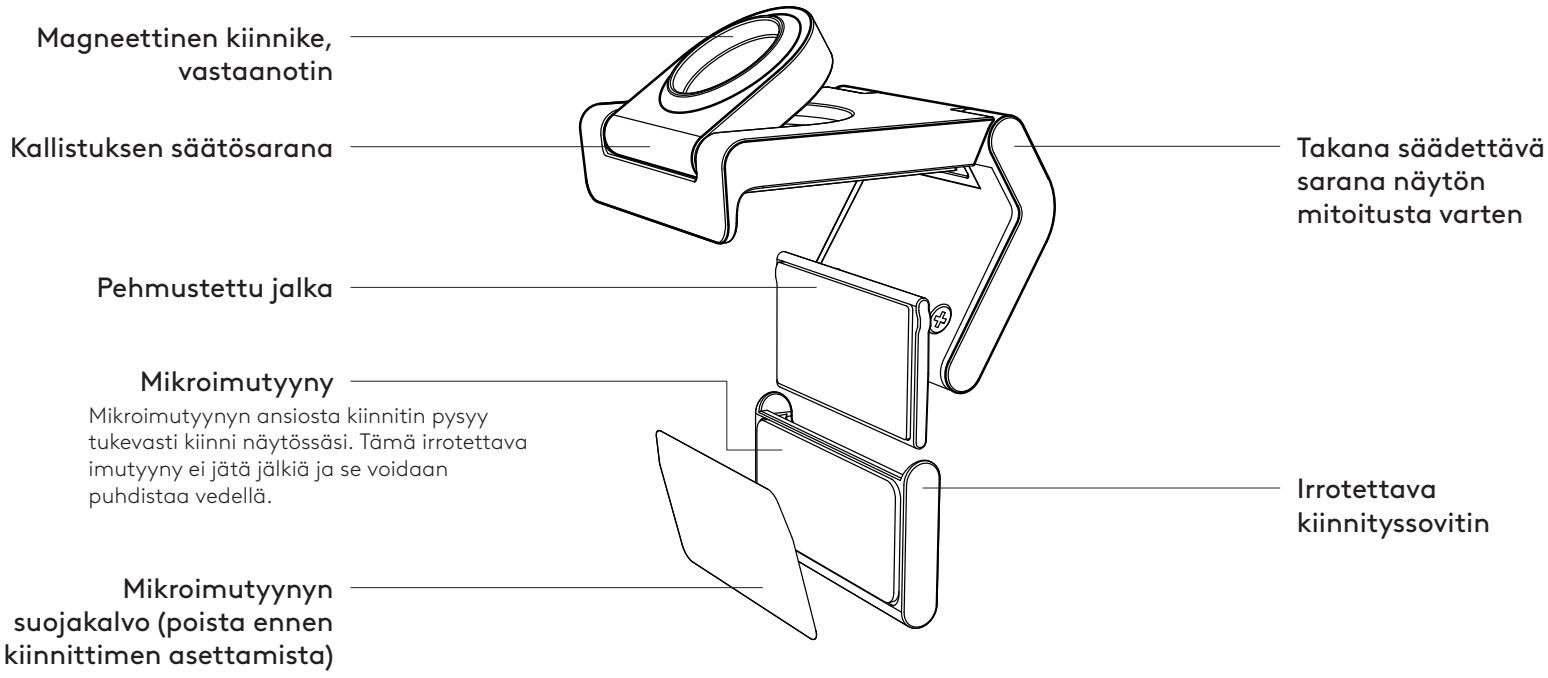

KIINNITTIMEN YLEISKATSAUS

Magneettinen kiinnike, vastaanotin Kallistuksen säätösarana Pehmustettu jalka Mikroimutyyny Mikroimutyynn ansiosta kiinnitin pysyy tukevasti kiinni näytössäsi. Tämä irrotettava imutyyny ei jätä jälkiä ja se voidaan puhdistaa vedellä. Mikroimutyynn suojakalvo (poista ennen kiinnittimen asettamista) Takana säädettävä sarana näytön mitoitusta varten Irrotettava kiinnityssovitin

VAIHE 1: PAKKAUKSEN SISÄLTÖ

1. MX Brio 705 for Business -verkkokamera
2. USB-C 3.0 -johto
3. Kiinnityspidike irrotettavalla kiinnityssovittimella
4. Käyttäjän dokumentaatio

USB-C 3.0

VAIHE 2: MÄÄRITÄ KIINNITYSPAIKKA

Paikka, jossa kameraa on mahdollista säätää yhdellä kädellä (mikroimutyynyn avulla)

1. Määritä verkkokamerallesi paras sijoitus ennen kuin jatkat.
2. Pyyhi näytön takaosasta pölyt tai liat.

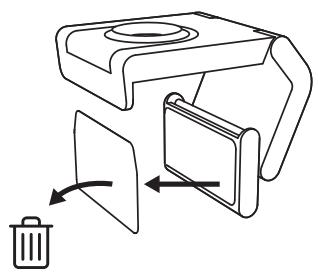

1. Poista suojakalvo mikroimutyynystä.

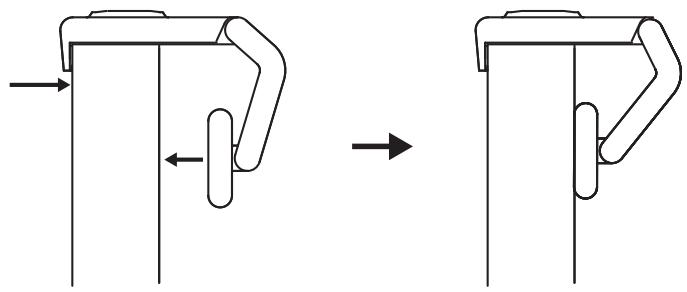

1. Avaa teline kokonaan ja aseta se näytön päälle varmistaen, että etupidikkeen tyyny koskettaa näytön etuosaa.
2. Käännä takajalkaa alaspäin, kunnes se koskettaa näytön takaosaa.
3. Paina mikroimutyyny tukevasti näytön takaosaan, jotta se kiinnittyy hyvin.

• Kiinnityssovitin voidaan irrottaa ja käyttää uudelleen asennuksen säätämiseen ilman jälkiä.
• Kun haluat puhdistaa mikroimutyynyn, huuhtele se vedellä roskien poistamiseksi ja anna sen kuivua ilmassa, jotta sen voimakas imukyky palautuu.

(Valinnainen) Kiinnitys ilman mikroimutyynyä

Liu'uta irrotettava kiinnityssovitin alas ja irrota se verkkokameran jalustasta. Säädä kiinnityspidikkeen jalkaa, kunnes se on samalla tasolla laitteen takaosan kanssa, ja paina tukevasti paikalleen.

1. Irrota verkkokamera telineestä ja irrota sovitin varovasti yhdestä kulmasta.

Pure mechanical linkage diagram without any text, numbers, or symbols

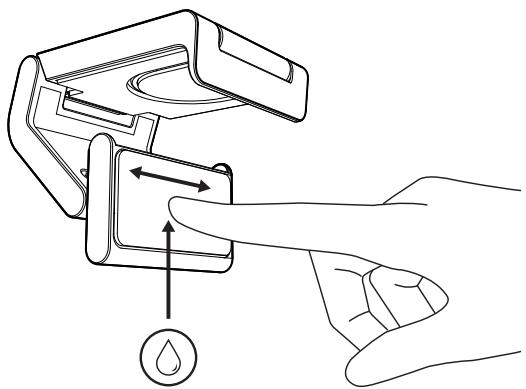

1. Pyyhi tyyny varovasti märällä sormella puhtaaksi pölystä ja liasta ja anna mikroimutyynyn kuivua kokonaan ennen kuin asennat sen takaisin paikalleen (älä käytä liinaa tai liinaa kuivaamiseen).

2. Toista näytön sijoittelun vaiheet, jotta voit ottaa verkkokamerasi käyttöön parhaiten.

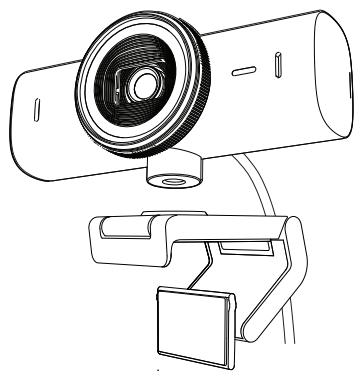

Aseta verkkokamera kiinnittimen päällä olevaan magneettiseen kiinnityskohtaan. Napsahdus ilmaisee, että verkkokamera on kunnolla paikallaan kiinnittimessä.

1. Liitä USB-C-liitin tietokoneen, näytön, kannettavan tietokoneen tai telakointiaseman USB-C-porttiin.

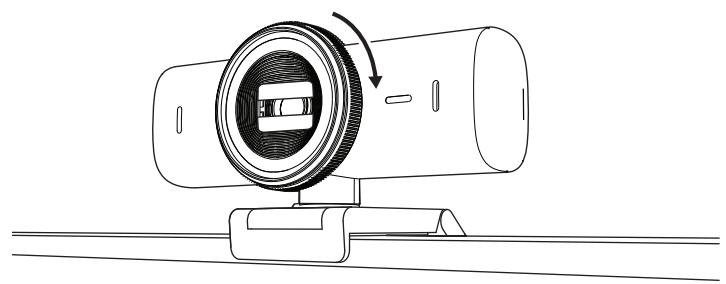

1. Käännä verkkokameran etupuolella olevaa valitsinta avataksesi/sulkeaksesi suojasulkimen.

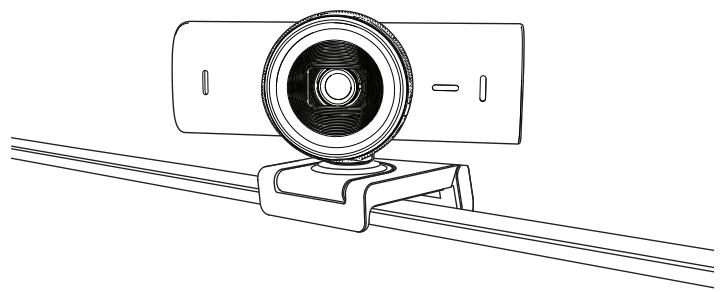

1. Säädä verkkokameraa kääntämällä puolelta toiselle ja kallistamalla ylös ja alas löytääksesi parhaan rajauksen videokokouksillesi.

LED-toimintovalo syttyy, kun jokin videosovellus käyttää verkkokameraa.

LED-toimintovalot:

• Video PÄÄLLÄ / ääni PÄÄLLÄ: Valkoinen
• Video PÄÄLLÄ/ ääni POIS PÄÄLTÄ: Valkoinen
• Video POISSA PÄÄLTÄ / ääni PÄÄLLÄ: Keltainen
• Video POISSA PÄÄLTÄ / ääni POISSA PÄÄLTÄ: Ei valoa
• Laiteohjelmistopäivitys: Hengittävä liila

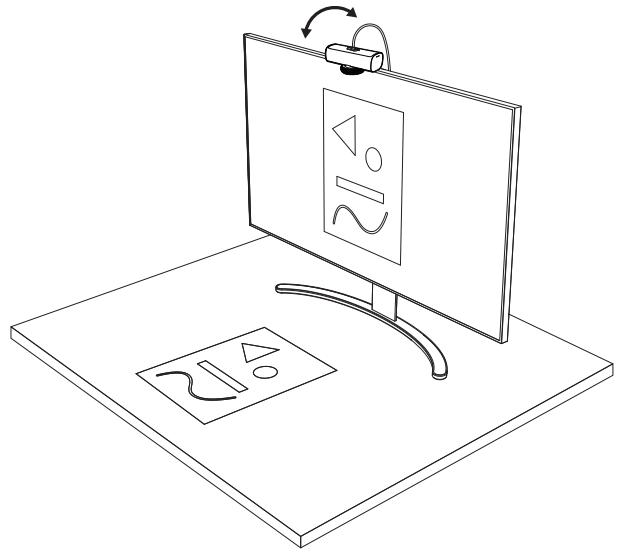

VAIHE 7: SHOW MODE

Voit näyttää fyysisiä kohteita videopuheluissa helposti. Kallista kameraa alas esitelläksesi luonnoksia, esineitä ja keskeneräisiä töitä. On kaksi tapaa käyttää näyttötilaa:

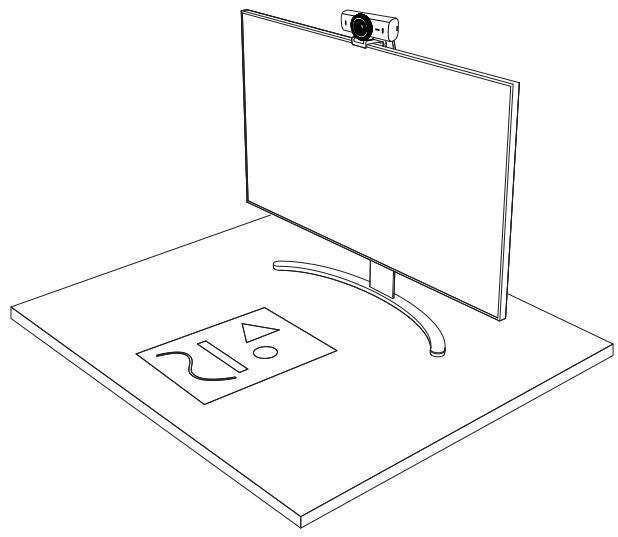

1. Jos kiinnitin on kiinnitetty mikroimutyynyllä:

Kallista kameraa yhdellä kädellä alas näyttääksesi työpöydän ja kallista takaisin ylös näyttääksesi itsesi.

2. Jos telinettä ei ole kiinnitetty

mikroimutyynyllä: Pidä telinettä paikallaan yhdellä kädellä ja kallista kameraa ylös tai alas toisella kädellä.

Show Mode -ominaisuus edellyttää, että käyttäjät lataavat Logi Tunen ja käyttävät sitä.

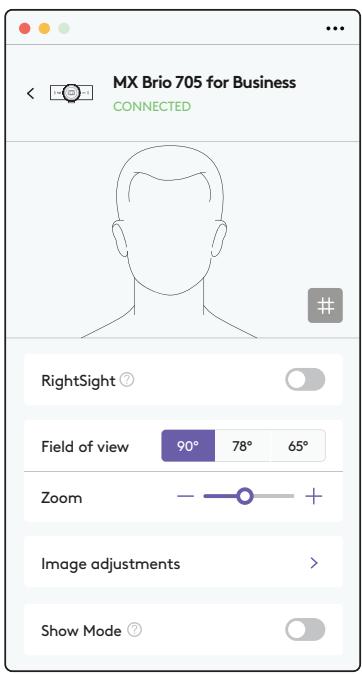

VAIHE 8: LOGI TUNE

Logi Tune auttaa tehostamaan verkkokamerasi suorituskykyä ajoittain tapahtuvilla ohjelmisto- ja laiteohjelmistopäivityksillä.

Verkkokameran ohjelmisto kannattaa päivittää. Lataa sitä varten Logi Tune osoitteesta www.logitech.com/tune

• Show Mode
• Automaattinen rajaus
• Zoomauksen säätö
• Kuva-ala (90°/78°/65°)
• Kuvan säätö
  • Automaattinen tarkennus
• Poista mikrofonit käytöstä
• LED-valo päällä/poissa päältä videolla ja äänellä

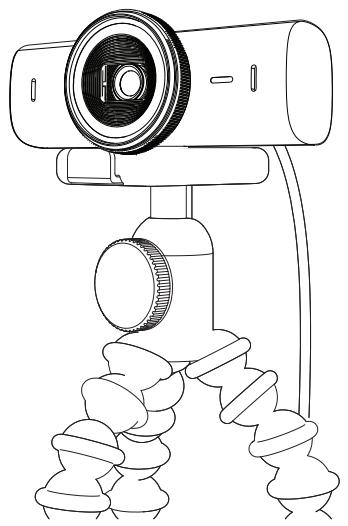

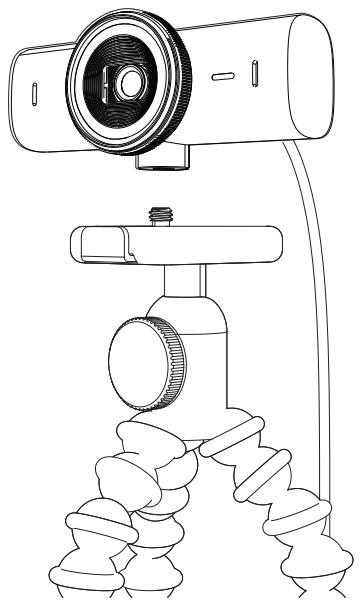

Asentaminen kolmijalalle (hankittava erikseen)

1. Irrota yleiskiinnike verkkokamerasta.

1. Etsi verkkokameran pohjasta neljännestuuman kolmijalkakierre.

1. Kiinnitä verkkokamera kolmijalkaan kiertämällä se neljännestuuman kierteseen.
2. Toista näytön sijoittelun vaiheet, jotta voit ottaa verkkokamerasi käyttöön parhaiten.
3. Viimeistele verkkokameran asetukset vaiheiden 5 ja 6 mukaisesti.

Korkeus × leveys × syvyys:

44 × 98 × 36 mm

Korkeus × leveys × syvyys:

62 × 98 × 52 mm kiinnityspidike mukaanluettuna

Paino: 136 g (4,8 unssia)

Paino: 174 g (6,1 unssia), kiinnityspidike ja kaapeli mukaanluettuna

Kiinteän johdon pituus: 1,5 m (5 jalkaa)

KIINNITYSPIDIKE:

Korkeus × leveys × syvyys:

Paino: 40 g (1,4 unssia), sis. irrotettavan kiinnityssovittimen
