MANUAL DE UTILIZARE MX Brio LOGITECH

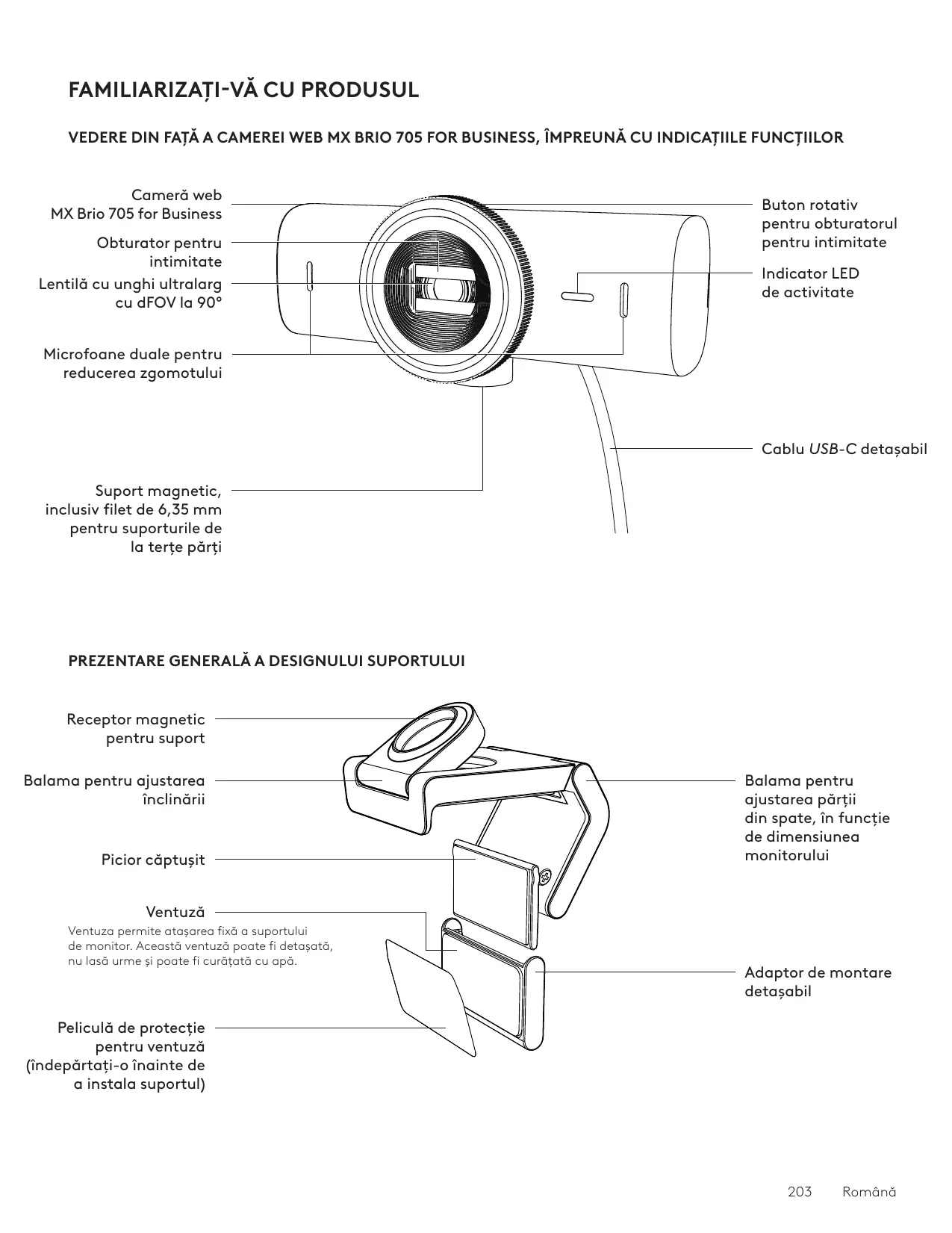

Camera web MX Brio 705 for Business Obturator pentru intimitate Lentilă cu unghi ultralarg cu dFOV la 90° Microfoane duale pentru reducerea zgomotului Suport magnetic, inclusiv filet de 6,35 mm pentru suporturile de la terțe părți Buton rotativ pentru obturatorul pentru intimitate Indicator LED de activitate Cablu USB-C detașabil

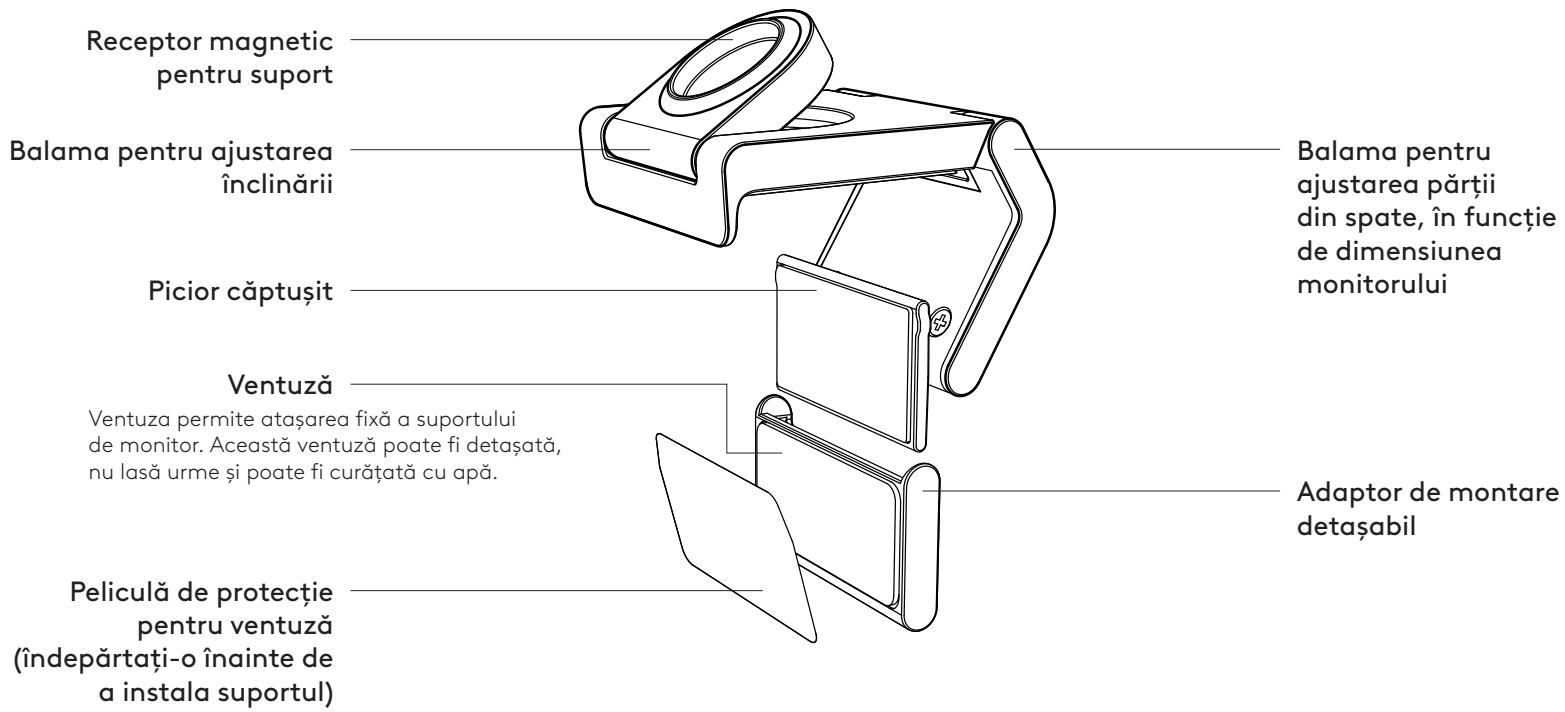

PREZENTARE GENERALĂ A DESIGNULUI SUPORTULUI

Receptor magnetic pentru suport Balama pentru ajustarea înclinării Picior câptușit Ventuză Ventuza permite atașarea fixă a suportului de monitor. Această ventuză poate fi detașată, nu lasă urme și poate fi curățată cu apă. Peliculă de protecție pentru ventuză (îndepărtați-o înainte de a instala suportul) Balama pentru ajustarea părții din spate, în funcție de dimensiunea monitorului Adaptor de montare detașabil

PASUL 1: CONTINUTUL CUTIEI

1. Cameră web MX Brio 705 for Business
2. Cablu USB-C 3.0
3. Clamă de montare cu adaptor de montare detaşabil
4. Documentație pentru utilizator

USB-C 3.0

PASUL 2: GĂSIREA UNEI POZIȚIONĂRI PENTRU SUPORT

Pozitionare care va permite ajustarea cu o singură mână a camerei (cu ajutorul ventuzei)

1. Înainte de a continua, găsiți cea mai bună poziționare pentru camera web.
2. Ştergeți spatele monitorului pentru a îndepărta orice urme de praf sau murdărie.

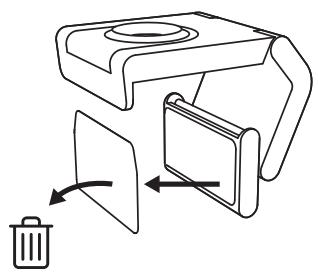

1. Îndepărtați pelicula de protectie de pe ventuză.

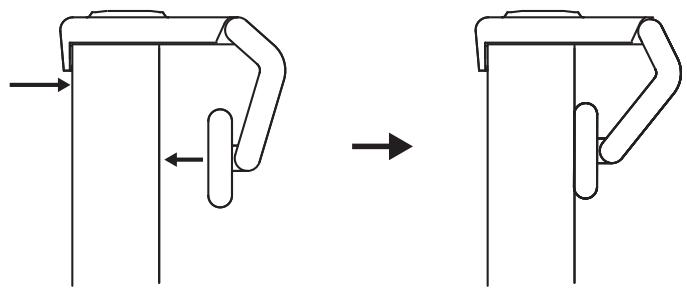

1. Deschideți suportul complet și plasați-I deasupra monitorului, asigurându-vă că tamponul clamei din față a suportului are contact cu partea din față a monitorului.

2. Rotiți în jos piciorul din spate al suportului, până când atinge partea din spate a monitorului.

3. Apăsați tare ventuza pentru a o fixa foarte bine de partea din spate a monitorului.

• Adaptorul de montare poate fi detaşat și reutilizat pentru ajustarea altor montări, fără a lăsa urme.
• Pentru a curăța ventuza, clătiți-o cu apă pentru a îndepărța murdăria și lăsați-o să se usuce în aer liber, pentru a-și redobândi capacitatea puternică de sucțiune.

(Optional) Poziționarea fără ventuză

Glisați în jos adaptorul pentru suport detașabil pentru a-l scoate din piciorul camerei web. Reglați piciorul clemei de montare până când este aliniat la partea din spate a dispozitivului dvs. și apăsați pentru a-l fixa bine în poziție.

1. Scoateți camera web din suport și dezlipiți încet adaptorul, începând dintr-un colț, pentru a-l îndepărta.

Pure mechanical linkage diagram without any text, numbers, or symbols

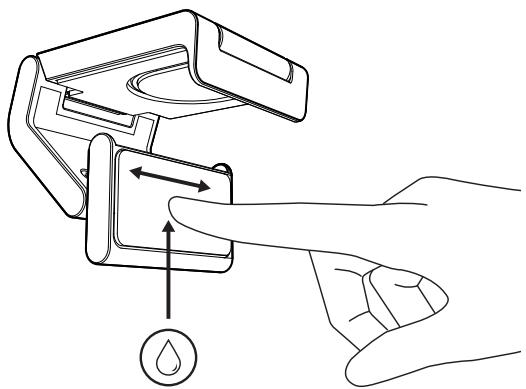

1. Folosind un deget umezit, frecați cu grijă ventuza, îndepărtând praful și murdăria și lăsați-o să se usuce complet, în aer liber, înainte de a o utiliza din nou (nu o ștergeți cu o cârpă sau cu un șervețel).

2. Repetați pașii de instalare care implică plasarea pe monitor a camerei web în cel mai potrivit mod.

Plasați camera web în spațiul magnetizat pentru accesorii, în partea superioară a suportului. Dacă auziți un sunet de clic, atunci camera web este fixată corespunzător în suport.

1. Introduceți conectorul USB-C în portul USB-C de pe computer, monitor, laptop sau stația de andocare.
2. Rotiți butonul rotativ, situat pe partea din față a camerei web, pentru a deschide/închide obturatorul pentru intimitate.
3. Ajustați camera web mișcând-o spre dreapta și spre stânga și înclinând-o în jos și în sus, pentru a găsi cel mai bun unghi de încadrare pentru conferințele dvs. video.

Indicatorul LED de activitate se va aprinde când camera web este utilizată de către orice aplicație video.

Culorile indicatorului LED de activitate:

• Video PORNIT/audio PORNIT: Alb
• Video PORNIT/audio OPRIT: Alb
  • Video OPRIT/audio PORNIT: Galben
  ● Video OPRIT/audio OPRIT: Stins
• Actualizare de firmware: Lila pulsând

PASUL 7: SHOW MODE

Evidențiați cu ușurință articole fizice în timpul conferințelor video, înclinând în jos camera, pentru a prezenta scheme, obiecte și proiecte în curs de lucru. Puteți utiliza Modul evidențiere în două feluri:

1. Dacă suportul este fixat cu ajutorul ventuzei:

Ajustați în jos înclinarea camerei cu o mână, pentru a vă afișa biroul și înclinați-o la loc în sus, pentru a vă încadra.

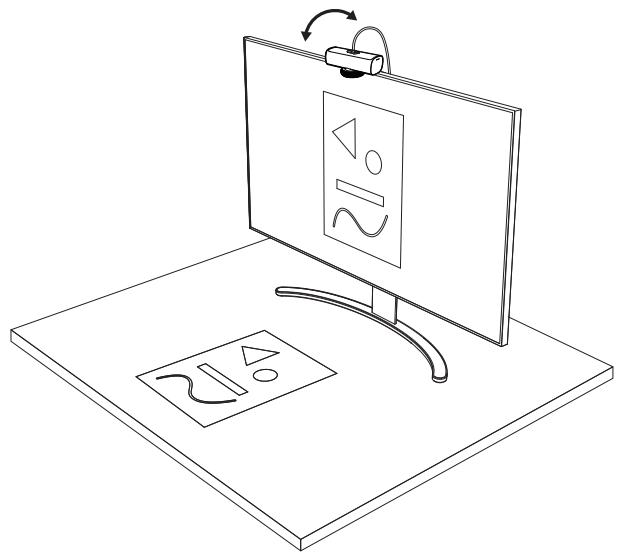

2. Dacă suportul nu este fixat cu ajutorul

ventuzei: Tineți fix suportul cu o mână și înclinați camera în sus sau în jos cu cealaltă mână.

Pentru a folosi caracteristica Show Mode, este necesar să descărcați și să utilizați aplicația Logi Tune.

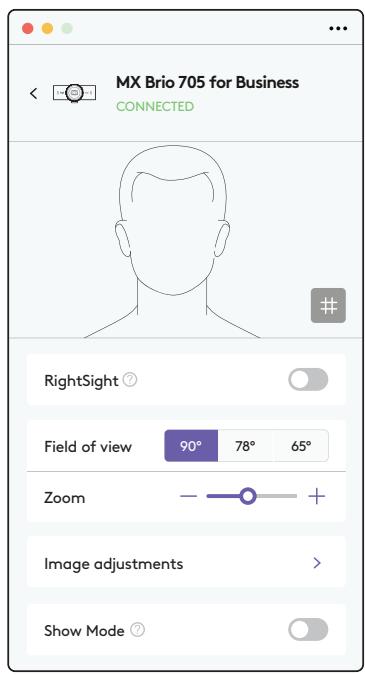

PASUL 8: LOGI TUNE

Aplicația Logi Tune ajută la sporirea performanțelor camerei dvs. web prin actualizări software și firmware periodice.

Se recomandă să actualizați camera web. Pentru aceasta, descărcați Logi Tune accesând: www.logitech.com/tune

• Show Mode
• Încadrarea automată
• Mărirea sau micșorarea
• Câmpul de vizualizare (90°/78°/65°)
• Ajustarea imaginii
• Focalizarea automată
• Dezactivarea microfoanelor

- Pornirea/oprirea indicatorului LED pentru video și audio

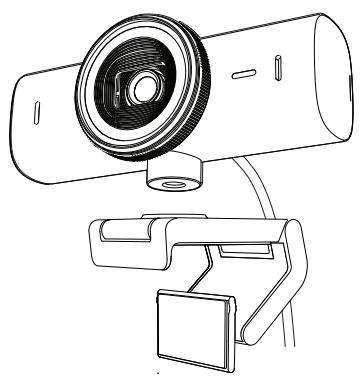

Pentru plasarea pe trepied (nu este inclus)

1. Îndepărtați de pe camera web clema de montare universală detașabilă.

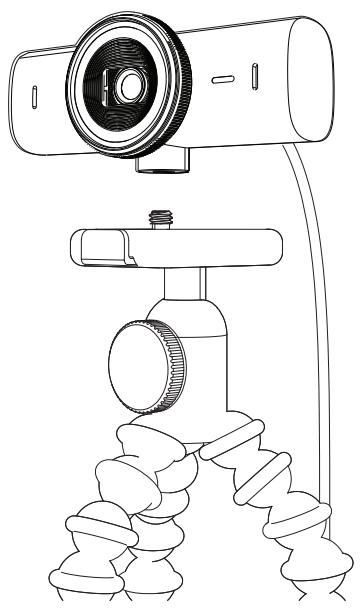

1. Găsiți filetul de 6,35 mm pentru trepied în partea de jos a camerei web.

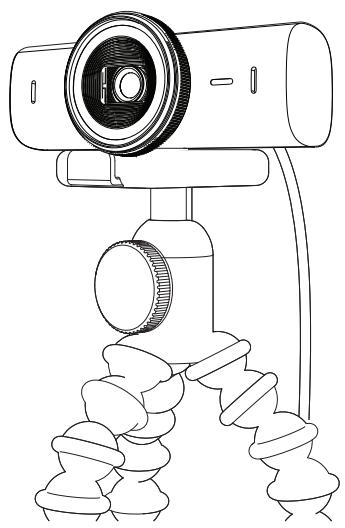

1. Fixați camera web pe trepied rotind trepiedul în filetul de 6,35 mm.
2. Repetați pașii de instalare care implică plasarea pe monitor a camerei web în cel mai potrivit mod.
3. Consultați pașii 5 și 6 pentru a finaliza instalarea camerei web.

Înălțime x lățime x adâncime:

43,6 mm × 98 mm × 36,2 mm

Înălțime x lățime x adâncime:

61,6 mm x 98 mm x 52,2 mm, inclusiv cu clemà de montare

Greutate: 136 g (4,8 oz)

Greutate: 174 g (6,1 oz), inclusiv cu clema de montare

Lungimea cablului ataşat: 1,5 m

CLAMA DE MONTARE:

Înălțime x lățime x adâncime:

25 mm × 45,8 mm × 65,1 mm

Greutate: 40 g, inclusiv cu adaptorul pentru suport detaşabil
