사용 설명서 MX Brio LOGITECH

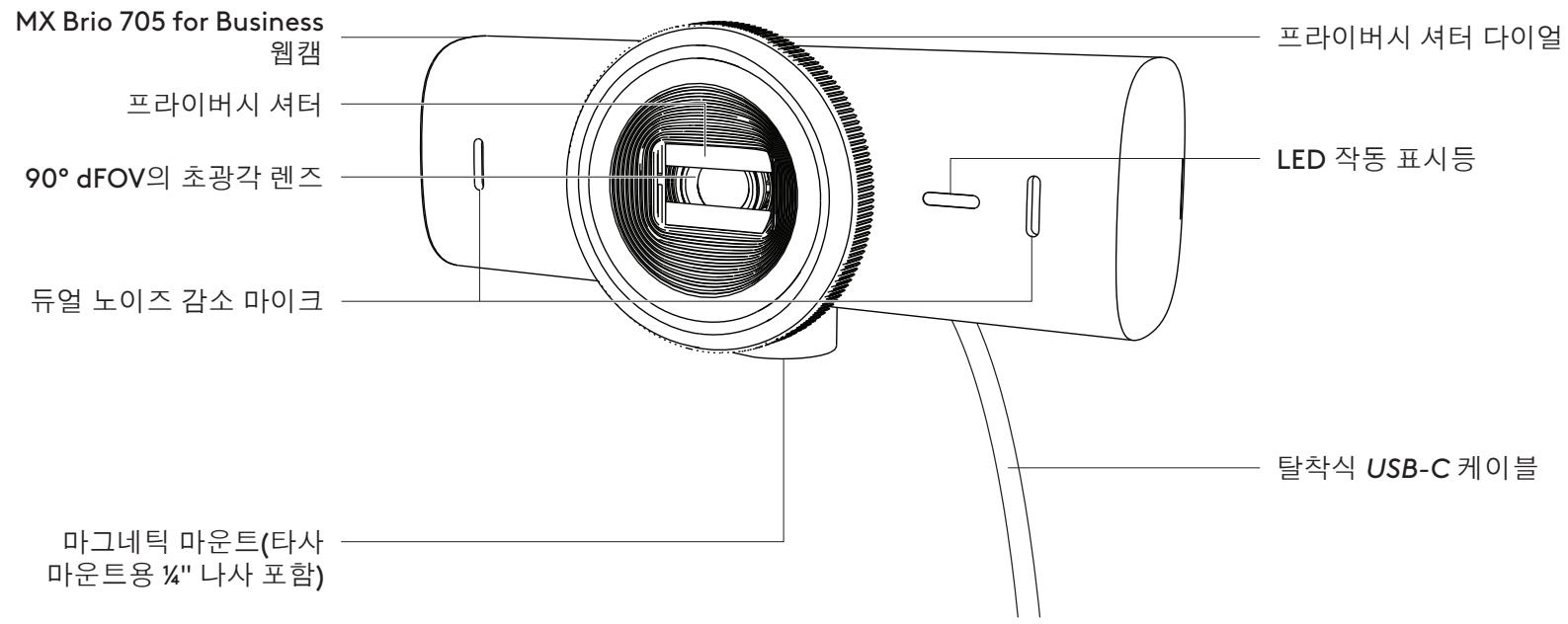

기능 표시가 있는 MX BRIO 705 FOR BUSINESS 전면 모습

MX Brio 705 for Business 웹램 프라이버시 셔터 90° dFOV의 초광각 렌즈 듀얼 노이즈 감소 마이크 마그네틱 마운트(타사 마운트용 ¼" 나사 포함) 프라이버시 셔터 다이얼 LED 작동 표시등 탈착식 USB-C 케이블

마운트 디자인 개요

마그네틱 마운트 수신기

기울기 조절 힌지

패딩 풋

마이크로 흡입 패드

마이크로 흡입 패드로 마운트를 모니터에 단단히 고정할 수 있습니다. 이 탈착식 패드는 잔여물을 남기지 않으며 물로 세척할 수 있습니다.

마이크로 흡입 패드 보호 필름(마운트 설치 전 제거)

모니터 크기 조정을 위한 후면 조절 힌지

탈착식 마운트 어댑터

1 단계: 내용물

1. 웹캠 MX Brio 705 for Business
2. USB-C3.0 케이블
   3.탈착식 마운트 어댑터가 달린 마운트 클립
   4.사용 설명서

2 단계: 마운트 배치 결정

한 손으로 카메라를 조절할 수 있는 배치(마이크로 흡입 패드 사용)

1. 진행하기 전에 웹캠큼에 가장 적합한 위치를 결정해야 합니다.
2. 모니터 뒷면을 닿아 먼지를 제거합니다.

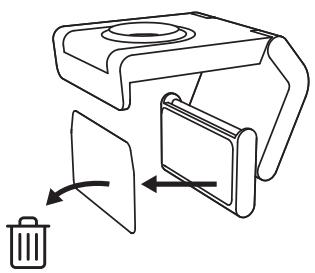

3.마이크로 흡입 패드에서 보호 필름을 제거합니다.

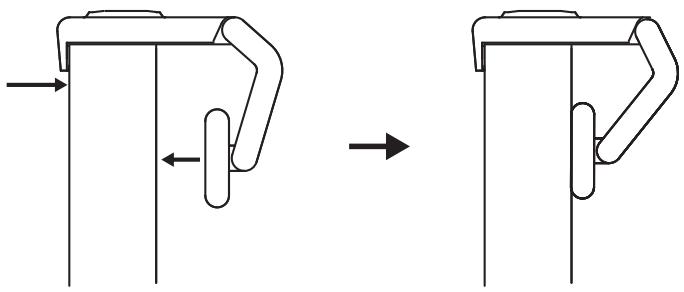

1. 마운트를 완전히 열고 전면 클립의 패드가 모니터 전면에 닿도록 하여 모니터 위에 놓습니다.
2. 모니터 후면에 닭을 때까지 뒷발을 아래로 돌립니다.
3. 모니터 후면의 마이크로 흡입 패드를 세계 눌러 접착력을 높입니다.

-마운트 어댑터는 잔여물을 남기지 않고 제거가 가능하며 마운트 조정에 재사용할 수 있습니다.
-마이크로 흡입 패드를 청소하려면 물로 형구어 이물질을 제거한 다음 강한 흡입력을 되찾을 수 있도록 말리면 됩니다.

(선택 사항) 마이크로 흡입 패드 없이 배치

탈착식 마운트 어댑터를 아래로 밀어 웹캠 다리에서 분리합니다. 마운팅 클립 위에서 다리를 조절하여 장치의 후면과 같은 높이로 만든 다음 세계 눌러 고정합니다.

3 단계:마운트 어댑터 분리 및 청소

1. 마운트에서 웹캠큼을 제거하고 어댑터의 한쪽 모서리를 부드럽게 벗겨 제거합니다.

Pure mechanical linkage diagram without any text, numbers, or symbols

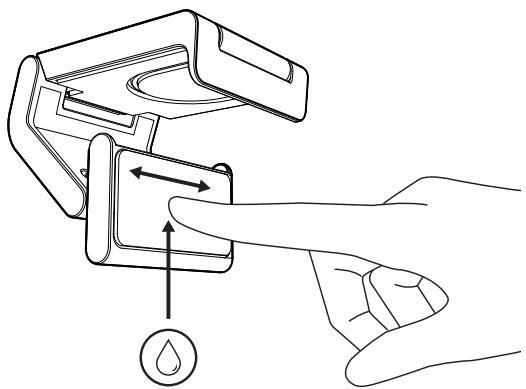

1. 젖은 손가락으로 패드를 부드럽게 문질러 먼지와 더러움을 제거하고 마이크로 흡입 패드를 공기 중에 완전히 건조한 다음 다시 장착합니다(천이나 티슈로 말리지 마십시오).

2. 모니터 배치 설정 단계를 반복하여 웹캠을 배치합니다.

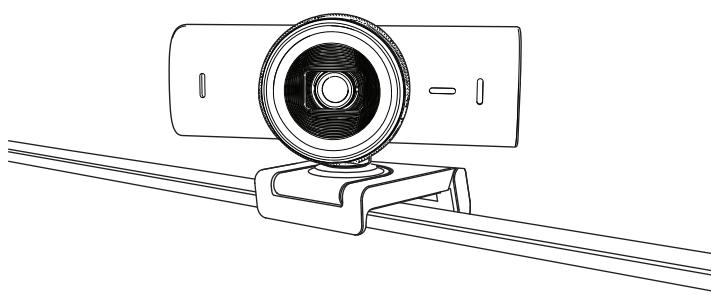

웹캠을 마운트 상단의 자석 부착 지점에 듯니다. 웹'en 마운트에 제대로 장착되었음을 알리는 딸 Zak소리가 들려야 합니다.

5 단계: USB-C로 웹캠 연결 및 시작하기

1. USB-C 커넥터를 컴퓨터, 모니터, 노트북 또는 도킹 스테이션의 USB-C 포트에 연결합니다.

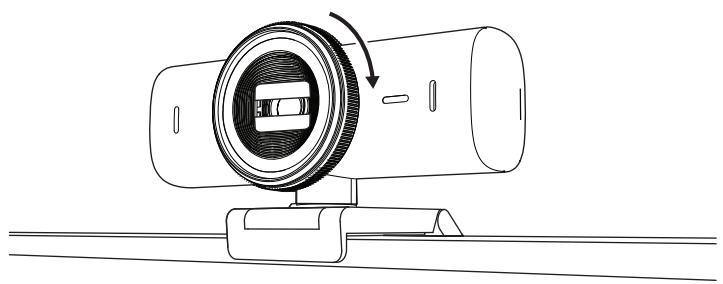

1. 웹캠 전면에 있는 다이얼을 돌려 프라이버시 셔터를 열거나 닫을 수 있습니다.

1. 웹캠큐을 좌우로 돌리고 상하로 기울여 화상 회의에 가장 적합한 프레임을 찾아보세요.

아무 비디오 애플리케이션에서 웹캠을 사용하면 LED 작동 표시등에 붙이 들어 Oh Minnesota.

LED 작동 표시등:

• 비디오 켜짐/오디오 켜짐: 흰색
• 비디오 켜짐/오디오 꺼짐: 흰색
• 비디오 꺼짐/오디오 켜짐: 노란색
• 비디오 꺼짐/오디오 꺼짐:조명 없음
  ● 펌웨어 업데이트: 보라색으로 깜박임

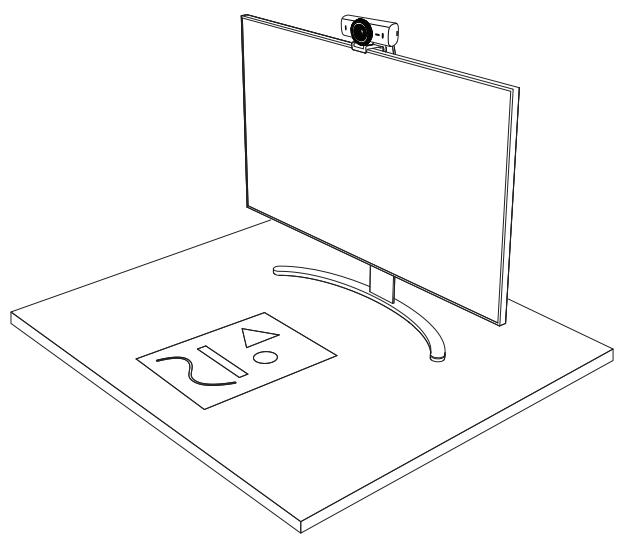

7 단계: SHOW MODE

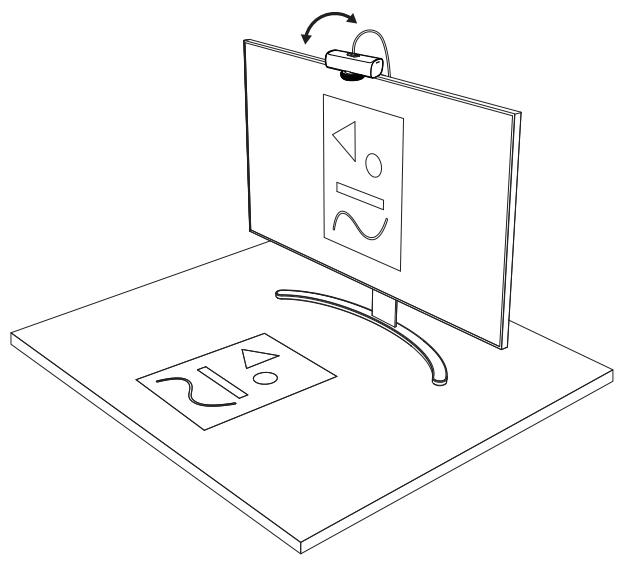

영상 통화 중 카메라를 기울여 스케치, 물체, 진행 중인 작업 등 다양한 물건을 쉽게 보여줄 수 있습니다. 보여주기 모드 사용 방법은 두 가지입니다.

1. 마운트가 마이크로 흡입 패드로 고정된 경우: 한 손을 사용하여 카메라를 아래로 기울이면 바탕 화면이 표시되고 다시 뒤로 기울이면 내 모습이 표시됩니다.

1. 마운트가 마이크로 흡입 패드로 고정되지 않은 경우: 한 손으로 마운트를 잡고 다른 손으로 카메라를 위 또는 아래로 기울입니다.

Show Mode 기능을 이용하려면 Logi Tune을 다운로드하고 사용해야 합니다.

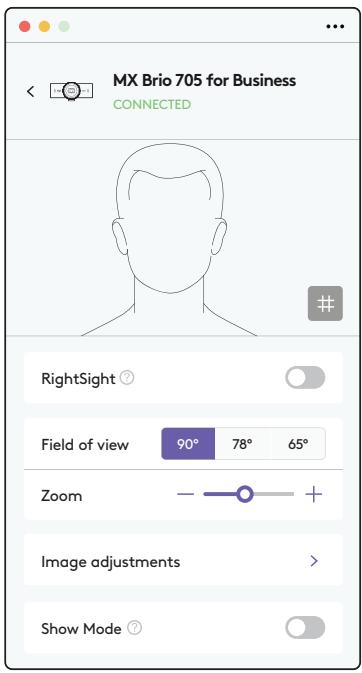

8 단계: LOGI TUNE

Logi Tune은 정기 소프트웨어 및 펌웨어 업데이트로 웹캠큐 성능 향상을 지원합니다.

웹램을 업데이트하는 것이 좋습니다. 업데이트하려면 www.logitech.com/tune에서 Logi Tune을 다운로드합니다.

• Show Mode
• 오토 프레이밍
• 확대/축소 조절
• 시야각(90°/78°/65°)
• 이미지 조정
• 오토 포커스
• 마이크 비활성화
• 비디오 및 오디오용 LED 켜기/끄기

9 단계: (선택 사항) 삼각대에 부착

삼각대 장착용(미포함)

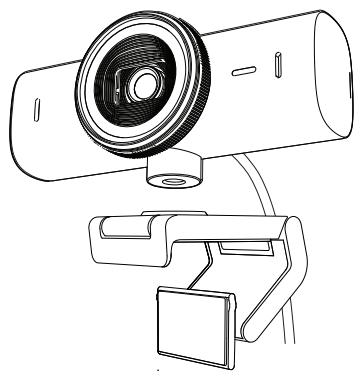

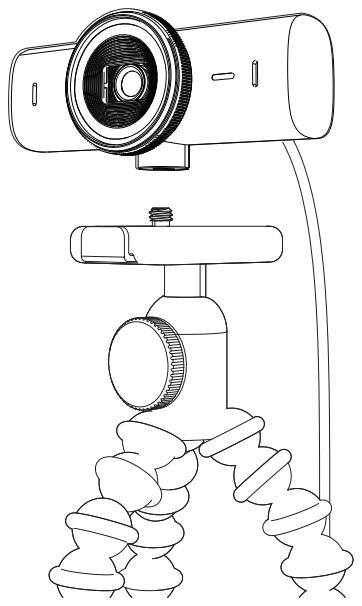

1. 웹캠에서 탈착식 범용 마운팅 클립을 제거합니다.

1. 웹캠 하단에서 1/4인치 삼각대 나사를 찾습니다.

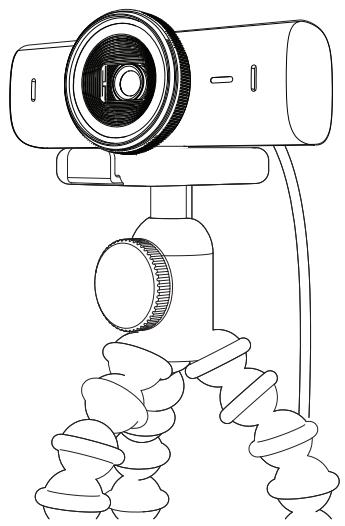

1. 웹캠품을 ¼인치 나사에 끼워 삼각대에 고정합니다.
2. 모니터 배치 설정 단계를 반복하여 웹캠을 배치합니다.
3. 5단계와 6단계를 참조하여 웹캠 설정을 완료하세요.

43.6mm(1.7인치) x 98mm(3.9인치) x 36.2mm(1.4인치)

높이 x 너비 x 높이:

61.6mm(2.4인치) x 98mm(3.9인치) x 52.2mm(2.1인치), 마운트 클립 포함

무게:136g(4.8oz)

무게:174g(6.1oz),마운트 클립 포함

내장 케이블 길이: 1.5미터(5피트)

마운팅 클립:

높이 x 너비 x 깊이:

25mm(1인치) x 45.8mm(1.8인치) x 65.1mm(2.6인치)

무게:40g(1.4oz),탈착식 마운트 어댑터 포함
