KASUTUSJUHEND MX Brio LOGITECH

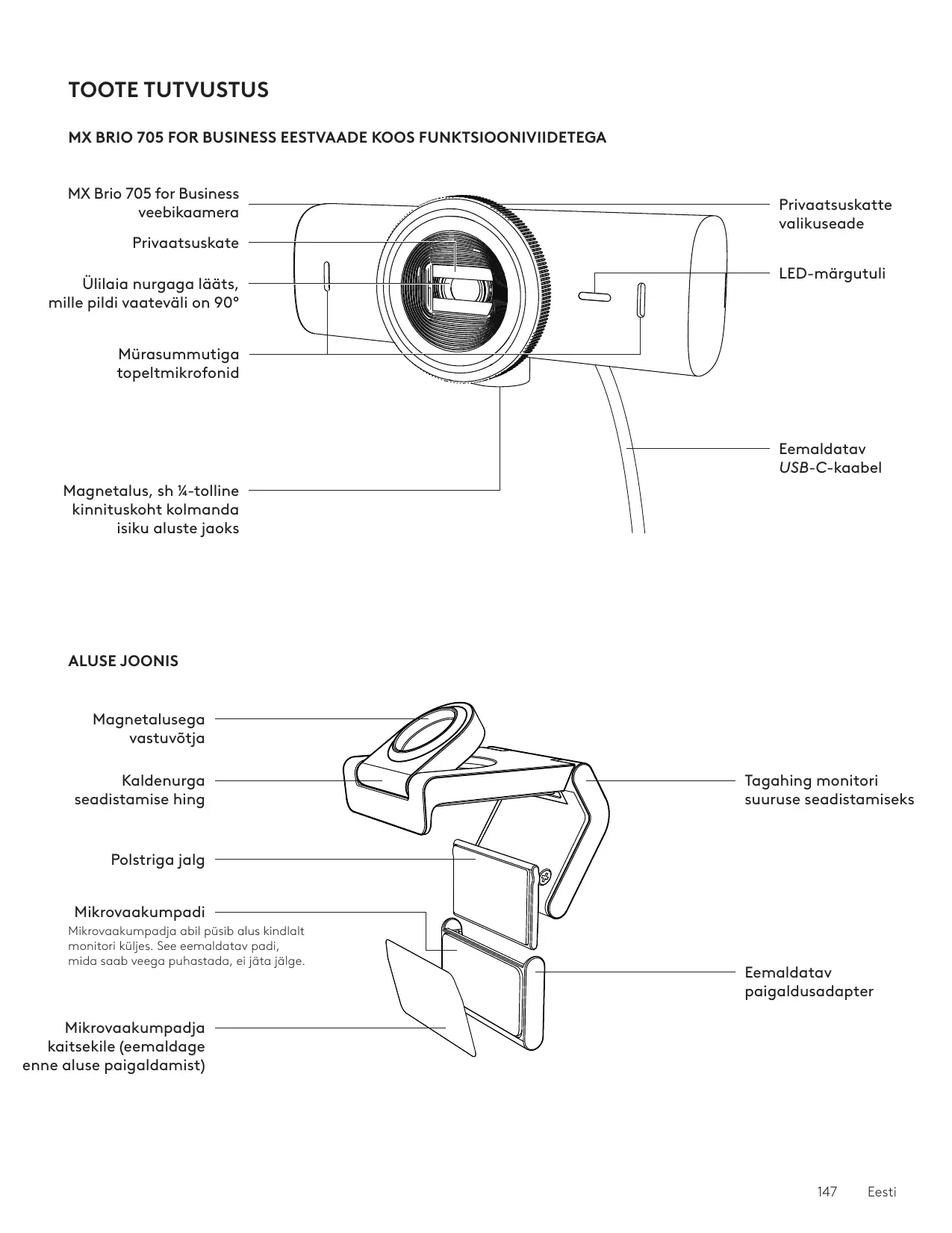

MX Brio 705 for Business veebikaamera Privaatsuskate Ülilaia nurgaga lääts, mille pildi vaateväli on 90° Mürasummutiga topeltmikrofonid Magnetalus, sh ¼-tolline kinnituskoht kolmanda isiku aluste jaoks Privaatsuskatte valikuseade LED-märgutuli Eemaldatav USB-C-kaabel

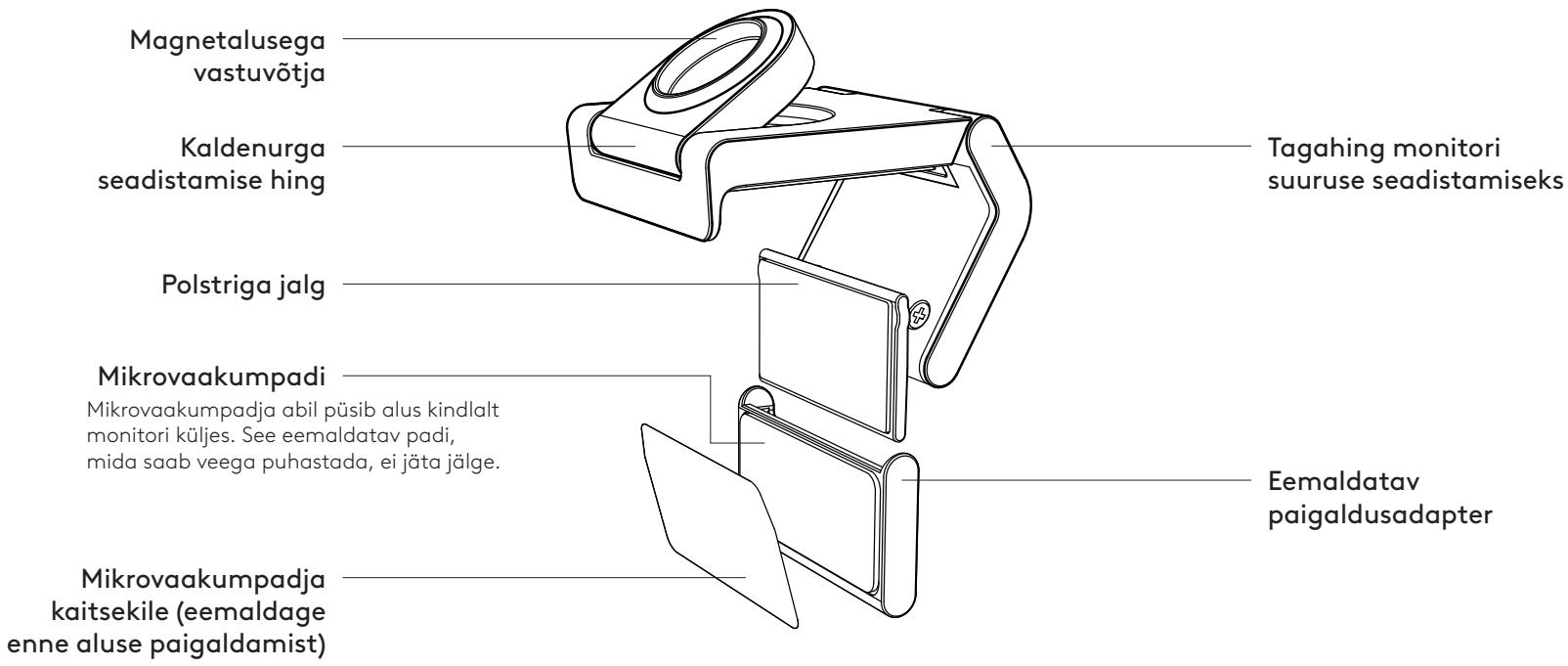

ALUSE JOONIS

Magnetalusega vastuvõtja Kaldenurga seadistamise hing Tagahing monitori suuruse seadistamiseks Polstriga jalg Mikrovaakumpadi Mikrovaakumpadja abil püsib alus kindlalt monitori küljes. See eemaldatav padi, mida saab veega puhastada, ei jäta jälge. Eemaldatav paigaldusadapter Mikrovaakumpadja kaitsekile (eemaldage enne aluse paigaldamist)

1. ETAPP. KARBI SISU

1. Veebikaamera MX Brio 705 for Business
2. USB-C 3.0-kaabel
3. Paigaldusklamber koos eemaldatava paigaldusadapteriga
4. Kasutaja dokumentatsioon

USB-C 3.0

2. ETAPP. VALIGE ALUSE ASUKOHT

Asukoht (mikrovaakumpadjaga paigaldamiseks), millel saab kaamerat ühe käega seadistada

1. Enne jätkamist valige veebikaamera jaoks parim asukoht.
2. Pühkige monitori tagakülg tolmust ja mustusest puhtaks.
3. Eemaldage mikrovaakumpadjalt kaitsekile.

1. Avage alus täielikult ja asetage monitori ülaosa peale, kontrollides et esiklambri padi puutub vastu monitori esikülge.
2. Keerake tagajalga alla, kuni see puutub vastu monitori tagakülge.
3. Vajutage mikrovaakumpadi kindlalt monitori tagakülje külge, et tekiks tugev kinnitus.

– Paigaldusadapterit saab ilma jälge jätmata eemaldada ja taaskasutada kinnituse paigaldamiseks.
- Puhastamiseks loputage mikrovaakumpadi veega prahist puhtaks ja jätke öhu kätte kuivama, et taastada vaakumkinnituse tugevus.

(Valikuline) Paigaldamine ilma mikrovaakumpadjata

Lükake eemaldatav paigaldusadapter alla, et eemaldada see veebikaamera jalast. Seadistage jalga kinnitusklambri küljes, kuni see asub täielikult seadme tagaküljel, ja vajutage kindlalt kinni.

1. Eemaldage veebikaamera aluselt ja koorige adapter aeglaselt ühest nurgast tömmates lahti.

Pure mechanical linkage diagram without any text, numbers, or symbols

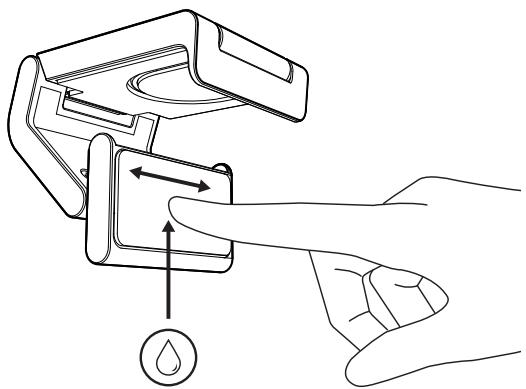

1. Enne taaspaigaldamist hõõruge nõrgalt padi märja sõrmega tolmust ja mustusest puhtaks ning laske mikrovaakumpadi õhu käes täielikult kuivada (kuivatamiseks ärge kasutage riiet ega koega materjali).

2. Veebikaamera parima võimaliku seadistuse tagamiseks korrake monitori paigaldusetappe.

Asetage veebikaamera aluse ülaosa peal olevasse magnetkinnituspunkti. Kui veebikaamera asetub korralikult alusele, kuulete klõpsu.

1. Sisestage USB-C-pistik USB-C-pesasse arvutis, monitoris, sülearvutis või laadimisdokis.

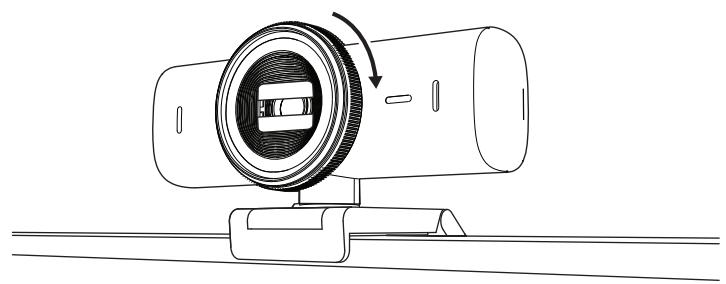

1. Privaatsuskatte avamiseks/sulgemiseks keerake veebikaamera esiküljel olevat valikuketast.

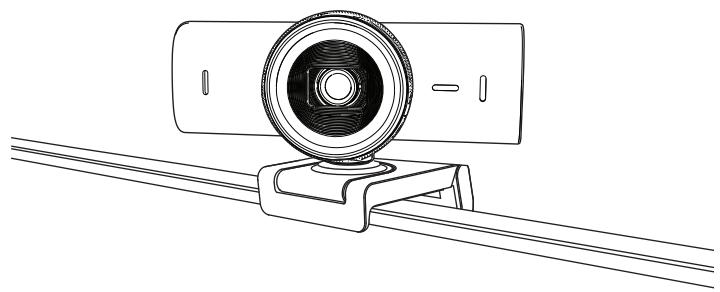

1. Videokohtumiseks parima kaadripaigutuse leidmiseks seadistage veebikaamerat, keerates ühele või teisele poole ja kallutades üles või alla.

Kui videorakendus kasutab veebikaamerat, süttib LED-märgutuli.

LED-märgutuled:

● Video SEES / Audio SEES: Valge
- Video SEES / Audio VÄLJAS: Valge
- Video VÄLJAS / Audio SEES: KOLLANE
- Video VÄLJAS / Audio VÄLJAS: Tuli ei põle
- Püsivarauendus: Lilla sujuv vilkumine

7. ETAPP. SHOW MODE

Videokõnes saab lihtsalt füüsilisi vorme näidata, kui kallutate kaamera alla ja suunate joonistele, objektidele või pooleli tööle. Kuvarežiimi kasutamiseks on kaks varianti:

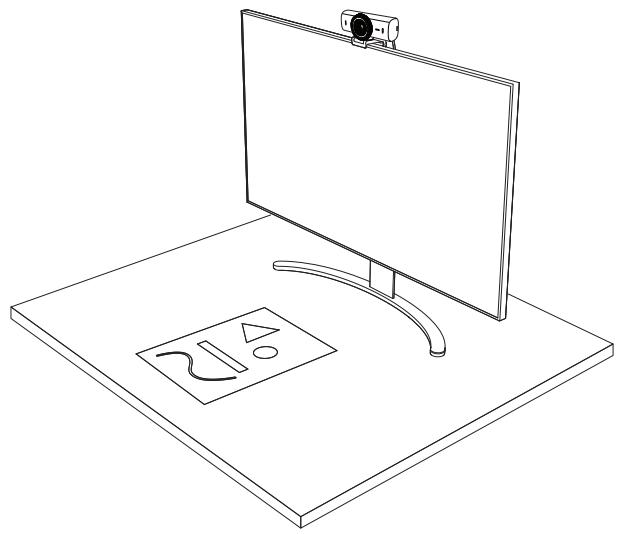

1. Kui alus on kinnitatud mikrovaakumpadjaga

Töölaua näitamiseks kallutage kaamera ühe käega alla ja enda näitamiseks tagasi üles.

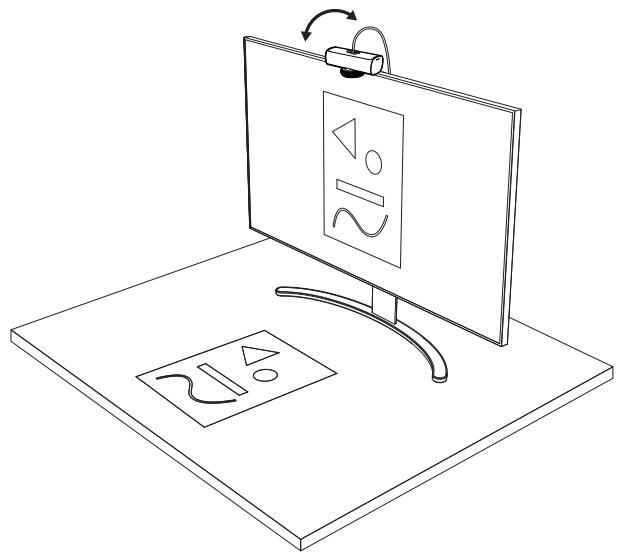

2. Kui alus ei ole mikrovaakumpadjaga kinnitatud

Hoidke alust ühe käega paigal ja teisega kallutage kaamerat üles või alla.

Funktsiooni Show Mode jaoks peab kasutaja alla laadima ja kasutama Logi Tune'i.

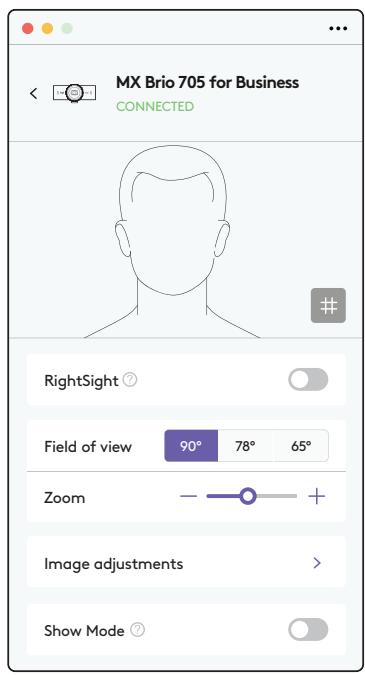

8. ETAPP. LOGI TUNE

Logi Tune aitab periodiliste tark- ja püsivara uuendustega suurendada teie veebikaamera jõudlust.

Soovitav on veebikaamerat uuendada.

Selleks laadige alla rakendus Logi Tune aadressilt www.logitech.com/tune

• Show Mode
  • Automaatne kadreerimine
• Suurenduse seadistamine
  • Vaateväli (90°/78°/65°)
• Pildi seadistamine
• Automaatne fookustamine
• Mikrofonide keelamine
• Video ja audio LED sees/väljas

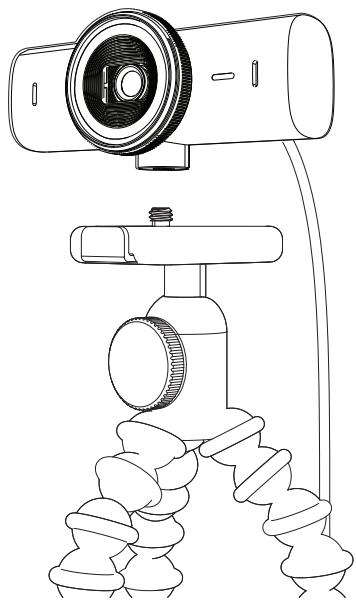

Statiivile (pole tootega kaasas) paigaldamiseks

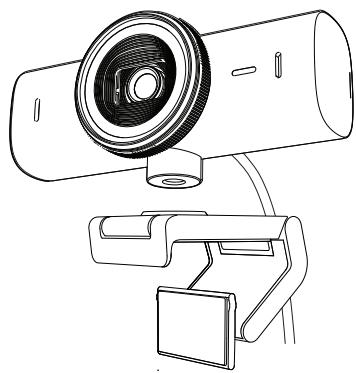

1. Võtke veebikaamera küljest ära eemaldatav universaalne kinnitusklamber.

1. ¼-tolline statiivi kinnituskoht asub veebikaamera alaosas.

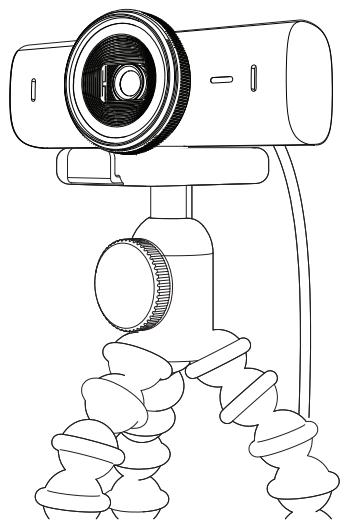

1. Kinnitage veebikaamera statiivile, pöörates statiivi ¼-tollise keerme sisse.
2. Veebikaamera parima võimaliku seadistuse tagamiseks korrake monitori paigaldusetappe.
3. Veebikaamera paigalduse lõpetamiseks vt 5. ja 6. etappi.

Kõrgus × laius × sügavus:

43,6 mm (1,7 tolli) × 98 mm (3,9 tolli) × 36,2 mm (1,4 tolli)

Kõrgus × laius × sügavus:

61,6 mm (2,4 tolli) × 98 mm (3,9 tolli) × 52,2 mm (2,1 tolli), sh kinnitusklamber

Kaal: 136 g (4,8 untsi)

Kaal: 174 g (6,1 untsi) koos kinnitusklambriga

Ühendatud kaabli pikkus: 1,5 m (5 jalga)

KINNITUSKLAMBER:

Kõrgus × laius × sügavus:

25 mm (1 tolli) × 45,8 mm (1,8 tolli) × 65,1 mm (2,6 tolli)

Kaal: 40 g (1,4 untsi) koos eemaldatava paigaldusadapteriga
