KULLANIM KILAVUZU MX Brio LOGITECH

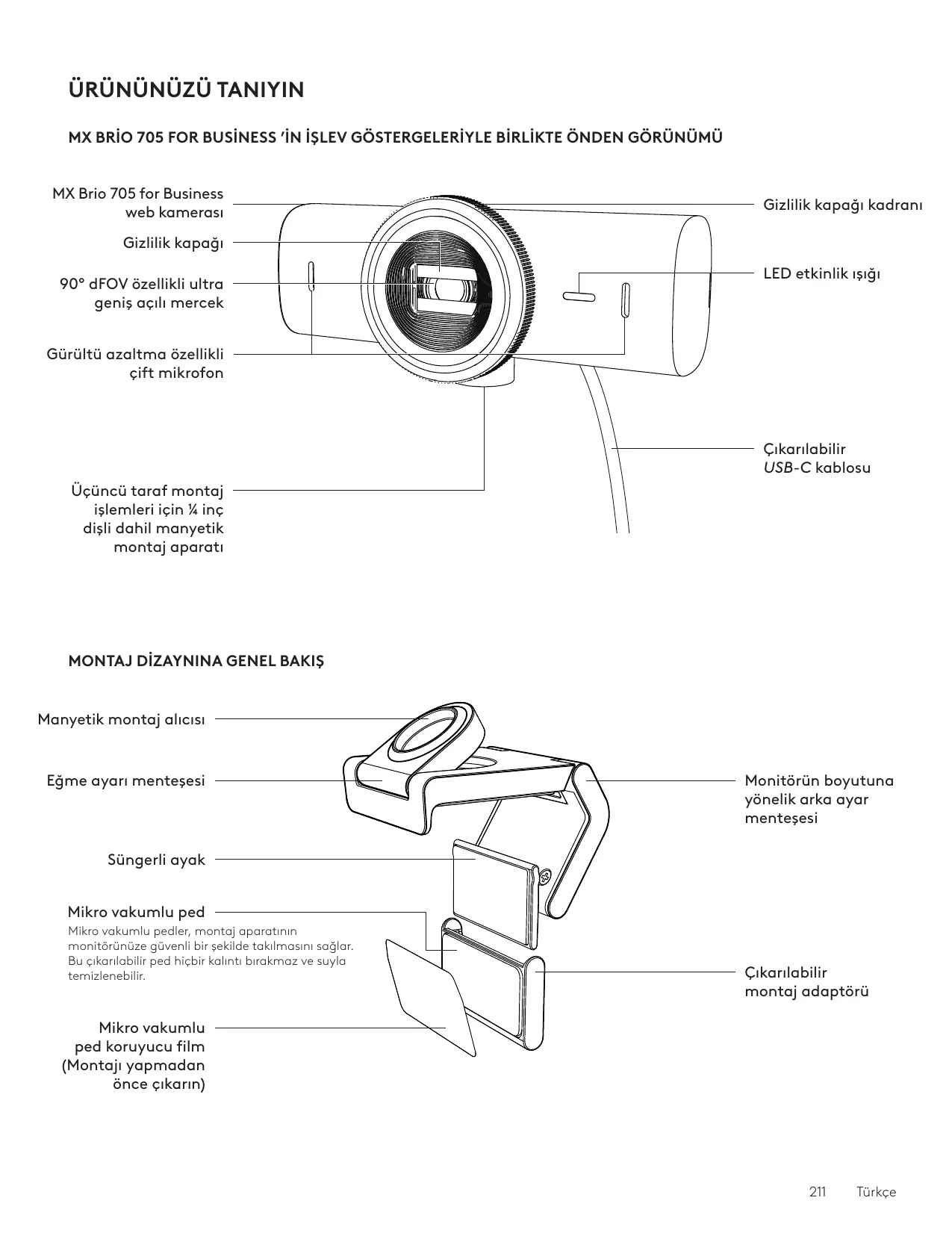

MX Brio 705 for Business web kamerasi Gizlilik kapağı 90° dFOV özellikleri ultra geniş açılı mercek Gürültü azaltma özellikleri çift mikrofon Üçüncü taraf montaj işlemleri için ¼ inç dişli dahil manyetik montaj aparatı Gizlilik kapağı kadranı LED etkinlik ışığı Çıkarılabilir USB-C kablosu

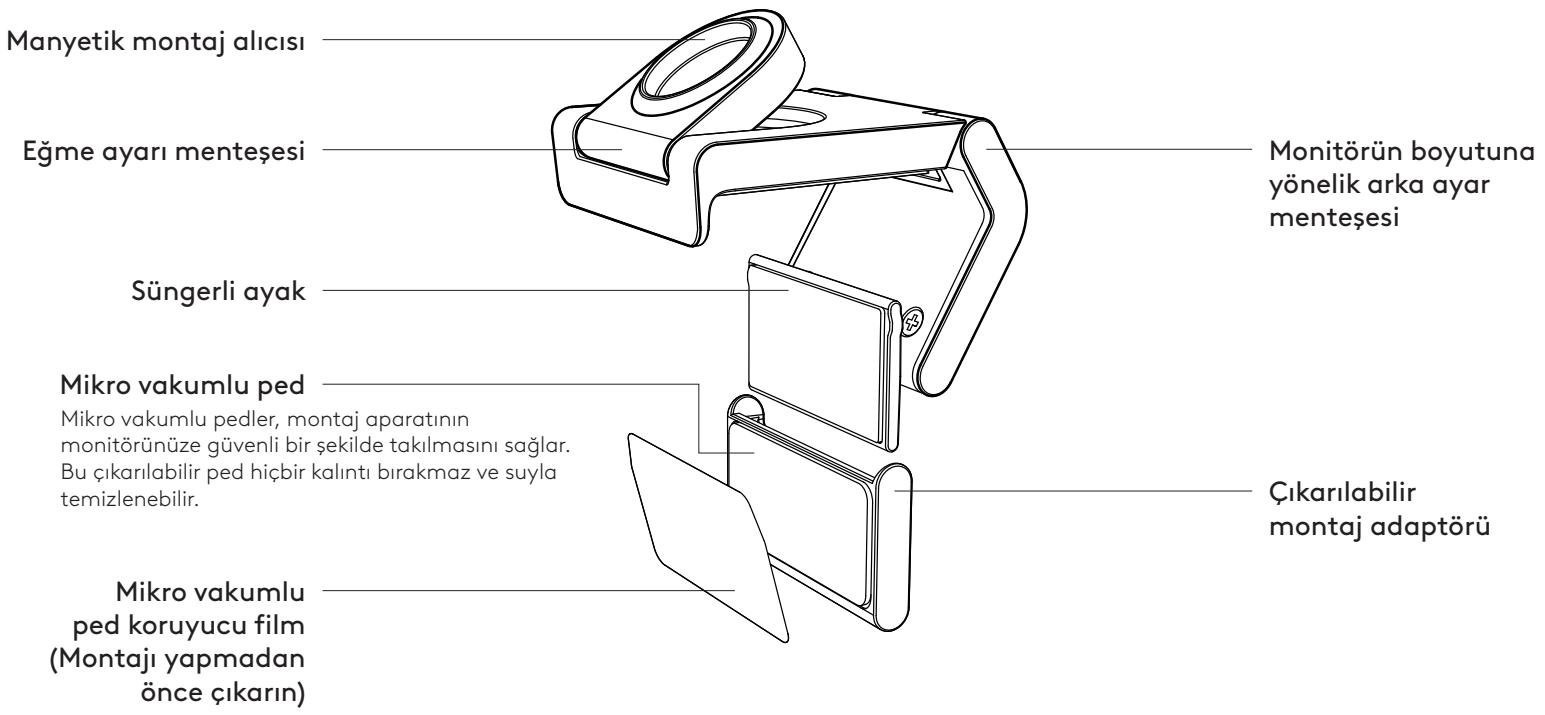

MONTAJ DİZAYNINA GENEL BAKİŞ

Manyetik montaj alicısı Eğme ayarı menteşesi Süngerli ayak Mikro vakumlu ped Mikro vakumlu pedler, montaj aparatının monitörünüze güvenli bir şekilde takılmasını sağlar. Bu çıkarılabilir ped hiçbir kalıntı bırakmaz ve suyla temizlenebilir. Mikro vakumlu ped koruyucu film (Montajı yapmadan önce çıkarın) Monitörün boyutuna yönelik arka ayar menteşesi Çıkarılabilir montaj adaptörü

1. ADIM: KUTU İÇERİĞİ

1. MX Brio 705 for Business web kamerası
2. USB-C 3.0 kablo
3. Montaj klipsi ile çıkarılabilir montaj adaptörü
4. Kullanıcı belgeleri

2. ADIM: MONTAJ YERİNE KARAR VERME

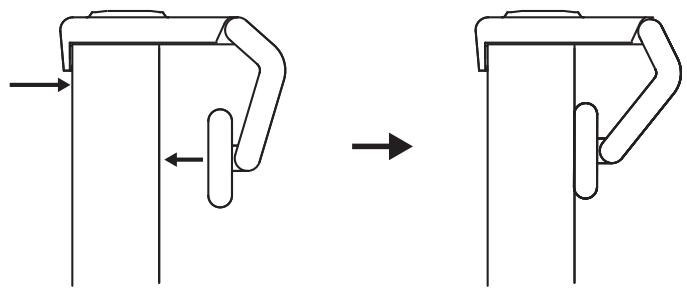

Tek elle kamera ayarı yapılmasına izin veren yerleştirme (mikro vakumlu ped yardımıyla)

1. Devam etmeden önce web kameranız için en iyi yeri belirleyin.
2. Monitörünüzün arka kısmını toz veya kirden temizlemek için silin.

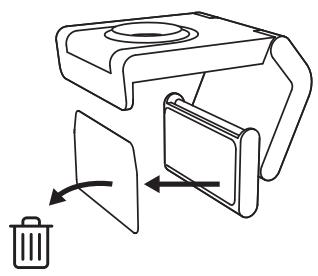

1. Koruyucu filmi mikro vakumlu pedden çıkarın.

1. Bağlantı aparatını tamamen açın ve monitörünüzün üst kısmına yerleştirin; bunu yaparken ön klips pedinin monitörün ön kısmıyla temas ettiğinden emin olun.

2. Arka ayağı, monitörün arka kısmıyla temas edene kadar aşağı yönde döndürün.

3. Mikro vakumlu pedi iyice yapışması için monitörünüzün arka kısmına sağlam bir şekilde bastırın.

• Montaj adaptörü, kalıntı bırakmadan montaj ayarı yapmak için çıkarılabilir ve yeniden kullanılabilir.
• Mikro vakumlu pedi temizlemek ve kalıntıları ortadan kaldırmak için pedi suyla yıkayın ve güçlü vakum özelliğini yeniden kazanması için pedin açık havada kurumasını sağlayın.

(İsteğe bağlı) Mikro vakumlu ped olmadan yerleştirme

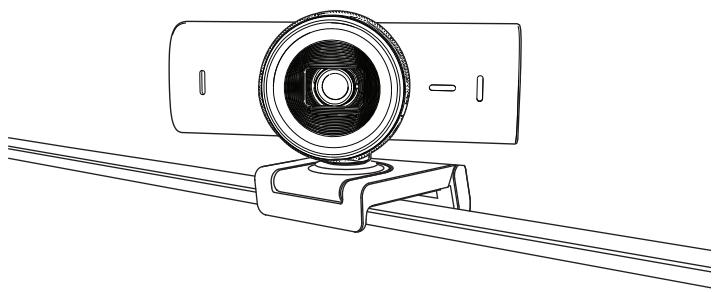

Çıkarılabilir montaj adaptörünü web kamerası ayağından çıkarmak için adaptörü aşağı yönde kaydırın. Montaj klipsindeki ayağı cihazınızın arkasıyla aynı hizada olana kadar ayarlayın ve yerine sağlam şekilde bastırın.

1. Web kamerasını montaj aparatından çıkarın ve adaptörü sökmek için bir köşesinden nazikçe soyun.

Pure mechanical linkage diagram without any text, numbers, or symbols

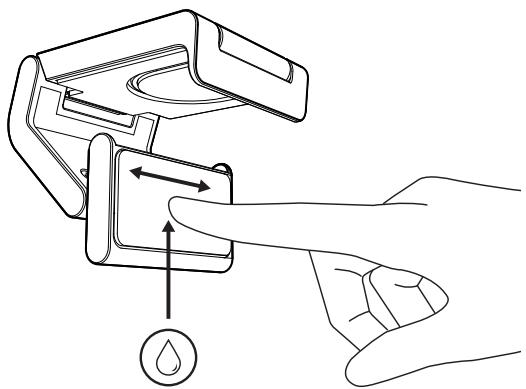

1. Parmağınızı islatarak ped üzerindeki tozu ve kiri nazikçe alın ve tekrar monte etmeden önce mikro vakumlu pedin açık havada tamamen kurumasını sağlayın (kurulamak için bez veya mendil kullanmayın).

2. Web kameranızı en iyi şekilde kullanmak için monitor yerleştirme düzeni adımlarını tekrarlayın.

Web kamerasını montaj aparatının üstünde bulunan mıknatislı bağlantı noktasına yerleştirin. Web kamerasının montaj aparatına düzgün şekilde oturduğunu belirten bir tık sesi duyarsınız.

1. USB-C konnektörünü bilgisayar, monitör, dizüstü bilgisayar veya bağlantı istasyonunuzdaki USB-C yuvasına takın.

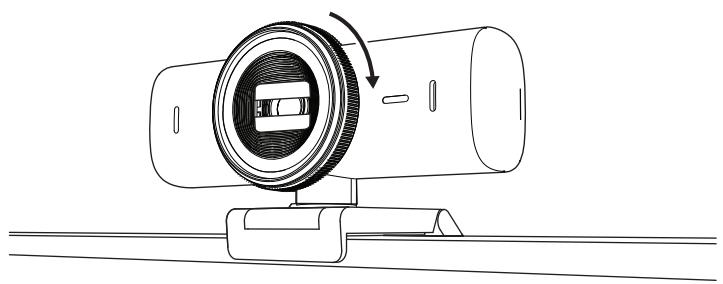

1. Gizlilik kapağını açmak/kapatmak için web kamerasının ön tarafından bulunan kadrani döndürün.

1. Görüntülü toplantılarınız için en iyi kadrajlamayı bulabilmek amacıyla web kamerasını yanlara doğru döndürerek ve aşağı yukarı eğerek ayarlayın.

Web kamerası bir video uygulaması tarafından kullanıldığında LED etkinlik ışığı yanar.

LED etkinlik ışıkları:

• Video AÇIK / Ses AÇIK: Beyaz
• Video AÇIK / Ses KAPALI: Beyaz
• Video KAPALI / Ses AÇIK: Sarı
- Video KAPALI / Ses KAPALI: Işık yok
- Üretici Yazılımı Güncellemesi: Nefes Alma Efektli Lila

7. ADIM: SHOW MODE

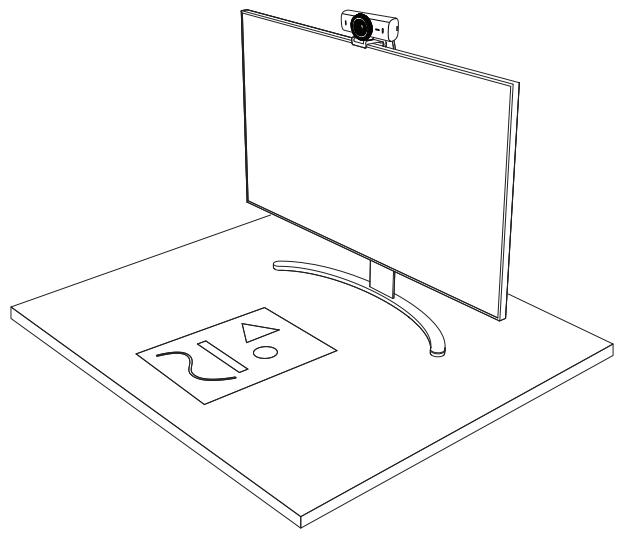

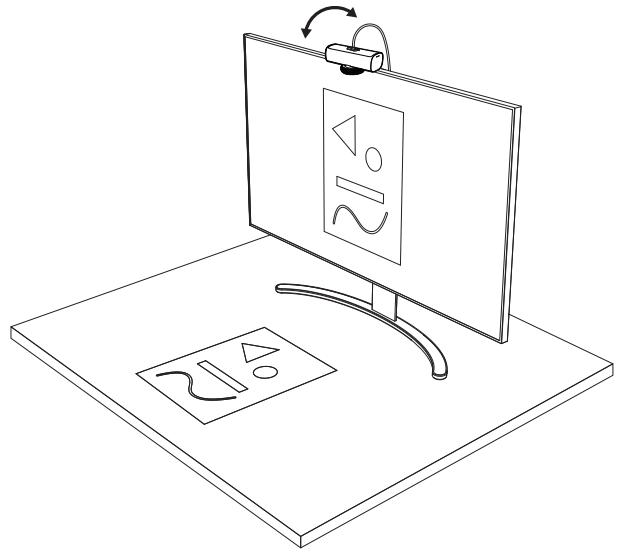

Çizimleri, objeleri ve devam eden çalışmaları sergilemek için kamerayı aşağıya eğerek görüntülar amalarda fiziksel öğeleri kolayca gösterin. Gösterim Modu'nu kullanmak için iki yol vardır:

1. Montaj aparatı mikro vakumlu pedle sabitlendiye: Masanızı göstermek için bir elinizi kullanarak kamerayı aşağı yönde eğin; kendinizi göstermek için ise kamerayı arka yönde eğin.

1. Montaj aparatı mikro vakumlu pedle sabitlenmediyse: Montaj aparatını tek elinizle sabit tutun ve diğer elinizle kamerayı yukarı veya aşağı doğru eğin.

Not: Show Mode özelliği, kullanıcıların Logi Tune indirmelerini ve kullanmalarını gerektirir.

8. ADIM: LOGI TUNE

Logi Tune, düzenli yazılım ve üretici yazılımı güncellemeleri ile web kameranızın performansını artırmaya yardımcı olur.

Web kameranızı güncellemeniz önerilir. Bunu yapmak için Logi Tune uygulamasını www.logitech.com/tune adresinden indirin

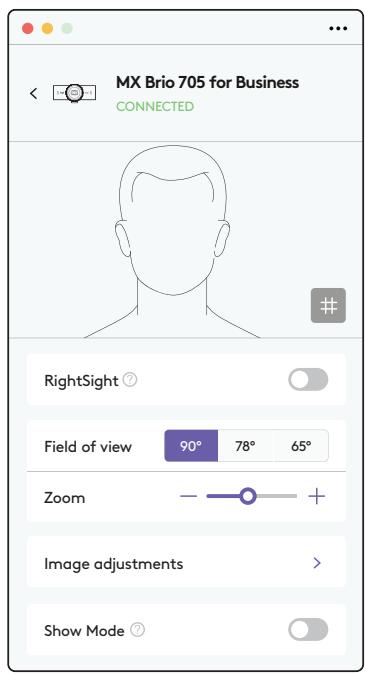

AYARLANABİLİR SEÇENEKLER

• Show Mode
• Otomatik kadrajlama
• Yakınlaştırma ayarı
• Görüş Alanı (90°/78°/65°)
• Resim ayarı
• Otomatik odaklama
• Mikrofonları devre dışı bırakma
• Video ve ses için LED açık/kapalı

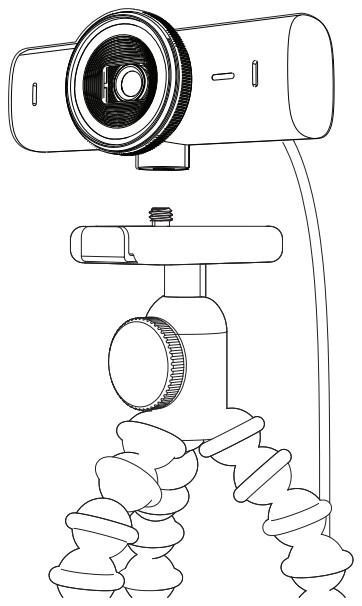

Tripoda yerleştirmek için (dahil değildir)

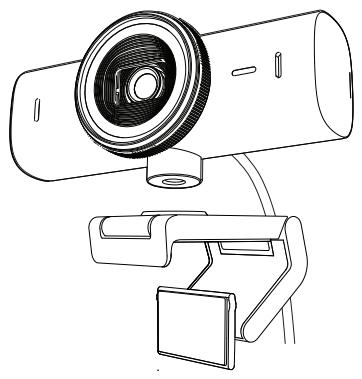

1. Çıkarılabilir evrensel montaj klipsini web kamerasından çıkarın.

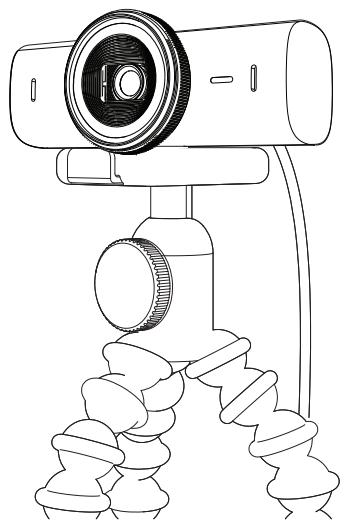

1. ¼ inç tripod vidasını, web kamerasının alt kısmına yerleştirin.

1. Tripodunuzu ¼ inç vidaya doğru çevirerek web kamerasını tripoda sabitleyin.

2. Web kameranızı en iyi şekilde kullanmak için monitör yerleştirme düzeni adımlarını tekrarlayın.

3. Web kameranızın kurulumunu tamamlamak için lütfen 5. ve 6. adımlara bakın.

Yükseklik x Genişlik x Derinlik:

43,6 mm (1,7 inç) x 98 mm (3,9 inç) x 36,2 mm (1,4 inç)

Yükseklik x Genişlik x Derinlik:

61,6 mm (2,4 inç) x 98 mm (3,9 inç) x 52,2 mm (2,1 inç), montaj klipsi dahil

Ağırlık: 136 g (4,8 oz)

Ağırlık: 174 g (6,1 oz), montaj klipsi ile birlikte

Bağlı kablo uzunluğu: 1,5 m (5 fit)

MONTAJ KLİPSİ:

Yükseklik x Genişlik x Derinlik:

25 mm (1 inç) x 45,8 mm (1,8 inç) x 65,1 mm (2,6 inç)

Ağırlık: 40 g (1,4 oz), çıkarılabilir montaj adaptörü ile birlikte
