NÁVOD NA OBSLUHU MX Brio LOGITECH

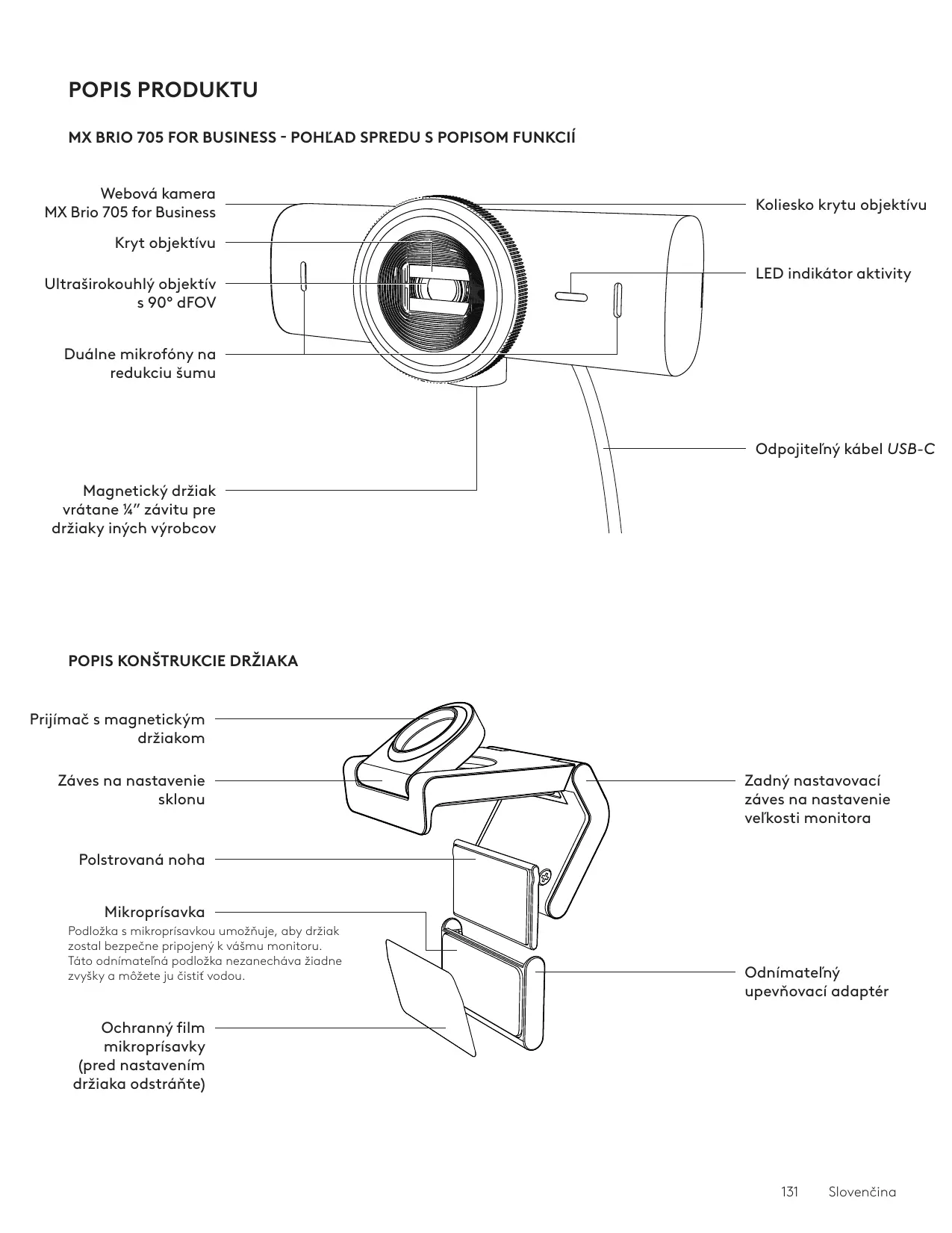

Prijímač s magnetickým držiakom Záves na nastavenie sklonu Polstrovaná noha Mikroprísavka Podložka s mikroprísavkou umožňuje, aby držiak zostal bezpečne pripojený k vášmu monitoru. Táto odnímatelná podložka nezanecháva žiadne zvyšky a môžete ju čistiť vodou. Ochranný film mikroprísavky (pred nastavením držiaka odstráňte) Zadný nastavovací záves na nastavenie veľkosti monitora Odnímatelný upevňovací adaptér

KROK 1: OBSAH BALENIA

Umiestnenie, ktoré umožní nastavenie kamery jednou rukou (pomocou mikroprísavky)

1. Skôr než budete pokračovať, určte najlepšie umiestnenie vašej webovej kamery.
2. Utrite zadnú stranu monitora, aby ste odstránili všetok prach alebo nečistoty.

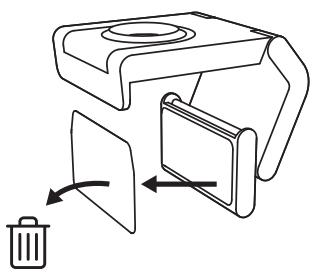

1. Odstráňte ochrannú fóliu z mikroprísavky.

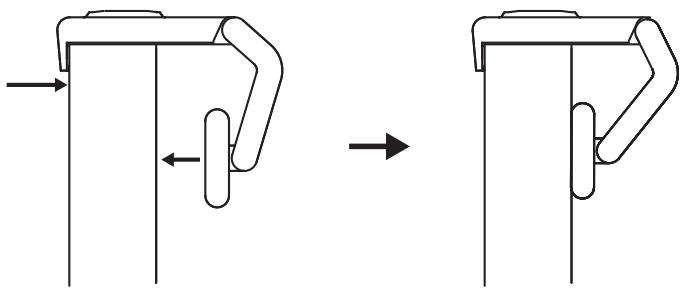

1. Celkom otvorte držiak a umiestnite ho na hornú časť monitora, pričom sa uistite, že podložka prednej spony je v kontakte s prednou časťou monitora.
2. Otáčajte zadnou nohou dole, kým sa nedotkne zadnej časti monitora.
3. Pevne pritlačte mikroprísavku k zadnej časti monitora, aby ste vytvorili dobré spojenie.

• Montážny adaptér môžete sňať a znovu použiť na montážne úpravy, bez toho aby zanechal zvyšky.
• Ak chcete mikroprísavku očistiť, opláchnite ju vodou, aby ste odstránili nečistoty, a nechajte ju vyschnúť na vzduchu, aby sa obnovila sacia sila.

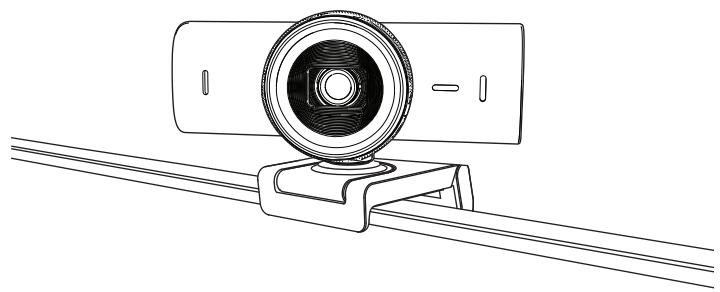

(Volitelné) Umiestnenie bez podložky s mikroprísavkou

Posuňte odnímatelný upevňovací adaptér dole a snímte ho z pätky webovej kamery. Nastavte pätku na montážnej spone, kým nebude v jednej rovine so zadnou časťou zariadenia, a pevne ju zatlačte na miesto.

1. Vyberte webovú kameru z držiaka, jemne odlúpnite adaptér z jedného rohu a snímte.

Pure mechanical linkage diagram without any text, numbers, or symbols

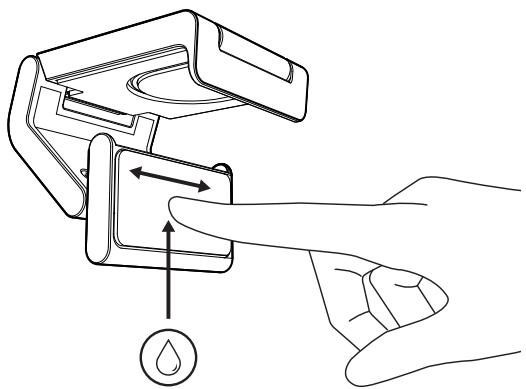

1. Navlhčeným prstom jemne utrite podložku od prachu a nečistôt a pred opätovnou montážou nechajte mikroprísavku úplne vyschnúť (na sušenie nepoužívajte handričku alebo papierový papier).

2. Opakujte kroky nastavenia umiestnenia monitora, aby ste mohli optimálne umiestniť webovú kameru.

Umiestnite webovú kameru do magnetického upevňovacieho bodu na hornej strane držiaka. Hneď ako začujete cvaknutie, znamená to, že je webová kamera správne usadená na držiaku.

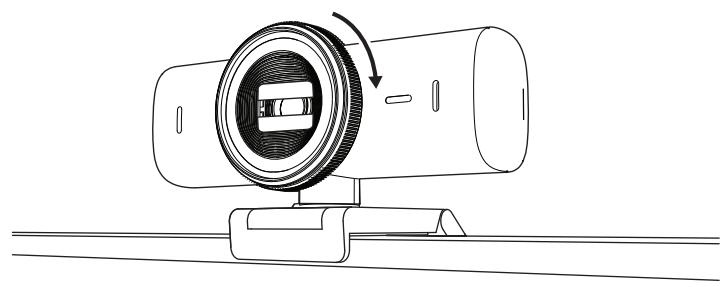

1. Otáčaním voliča na prednej strane webovej kamery otvorte/zavrite kryt objektívu.

1. Upravte webovú kameru otáčaním zo strany na stranu a nakláňaním nahor a nadol, aby ste našli najlepšiu kompozíciu pre vaše videokonferencie.

Ked'je webová kamera používaná aplikáciou, rozsvieti sa indikátor LED aktivity.

Indikátor LED aktivity svieti:

• Video je zapnuté / zvuk je zapnutý: Biela
• Video je zapnuté / zvuk je vypnutý: Biela
• Video je vypnuté / zvuk je zapnutý: Žltá
• Video je vypnuté / zvuk je vypnutý: Nesvieti
• Aktualizácia firmvéru: Pulzujúca fialová

KROK 7: SHOW MODE

Umožňuje lahko zobrazovať fyzické položky vo videohovoroch naklonením fotoaparátu nadol a prezentovať náčrtky, objekty a rozrobenú prácu. Režim zobrazenia môžete používať dvoma spôsobmi:

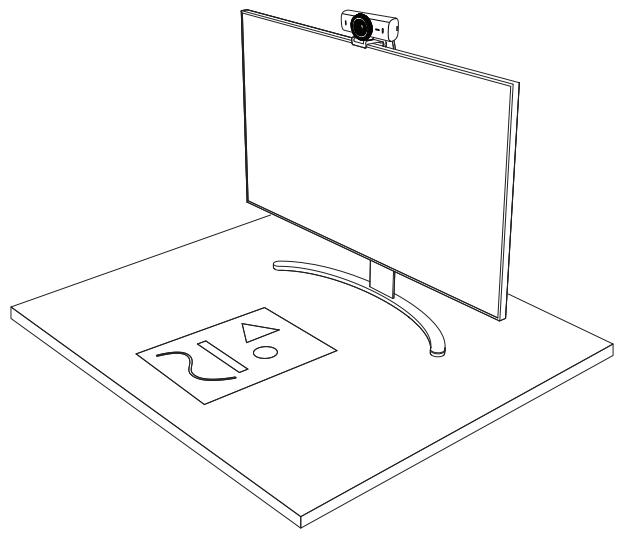

1. Ak je držiak pripevnený mikroprísavkou:

Jednou rukou sklopte fotoaparát dole, aby ste zobrazili svoju pracovnú plochu, a nakloňte spät nahor, aby ste sa predviedli.

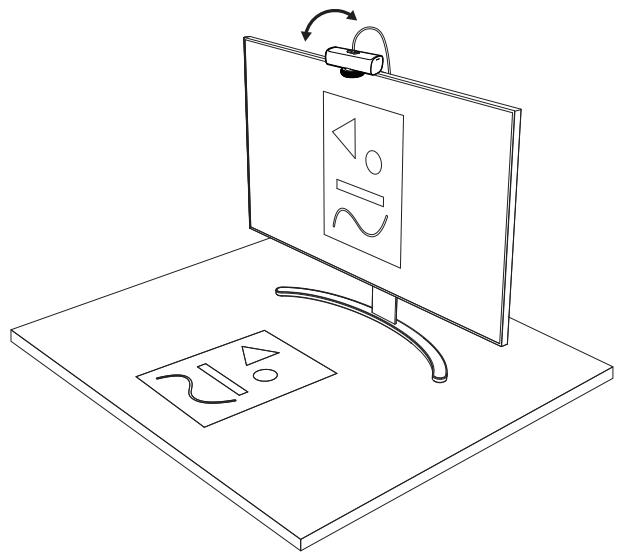

2. Ak držiak nie je pripevnený mikroprísavkou:

Držte držiak pokojne jednou rukou a druhou nakloňte fotoaparát nahor alebo nadol.

Funkcia režim Show Mode vyžaduje, aby si používatelia stiahli a používali aplikáciu Logi Tune.

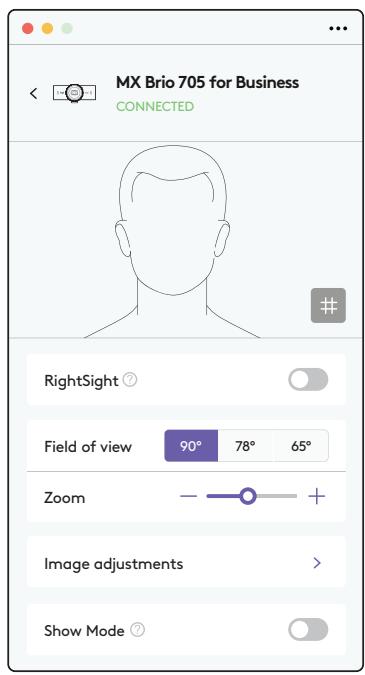

KROK 8: LOGI TUNE

Aplikácia Logi Tune pomáha zvýšit výkonnost webovej kamery pomocou pravidelných aktualizácií softvéru a firmvéru.

Odporúčame webovú kameru aktualizovať. Ak chcete tak urobiť, prevezmite si Logi Tune zo stránky www.logitech.com/tune

• Show Mode
  • Automatické zameriavanie
• Nastavenie zoomu
  • Zorné pole (90°/78°/65°)
• Úprava obrazu
• Automatické ostrenie
• Deaktivácia mikrofónov
• Zapnutie/vypnutie LED pre obraz a zvuk

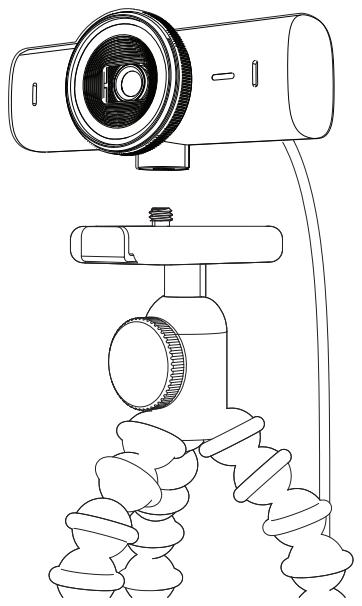

Pre umiestnenie na statív (nie je súčastou dodávky)

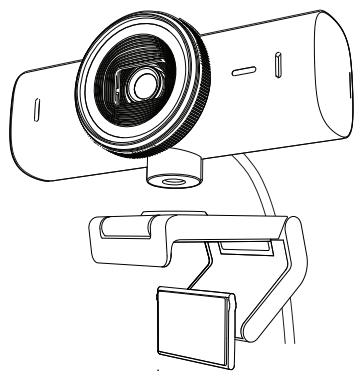

1. Snímte odnímatelný univerzálny upevňovací klip z webovej kamery.

1. Vyhľadajte závit statívu ¼ palca na spodku webovej kamery.

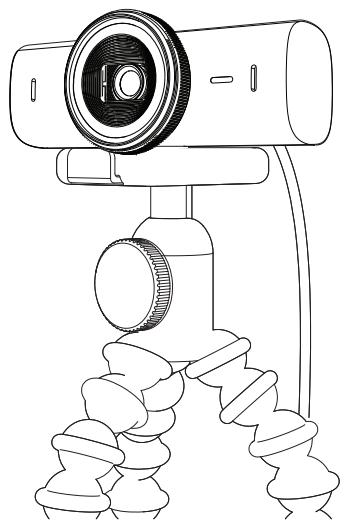

1. Upevnite webovú kameru na statív naskrutkovaním na závit ¼ palca.

2. Opakujte kroky nastavenia umiestnenia monitora, aby ste mohli optimálne umiestniť webovú kameru.

3. Dokončte nastavenie webovej kamery podľa krokov 5 a 6.

Výška x šírka x híbka:

43,6 mm × 98 mm × 36,2 mm

Výška × šírka × híbka:

61,6 mm x 98 mm x 52.2 mm, vr. upevňovacieho klipu

Výška x šírka x híbka:

25 mm (1 in) x 45,8 mm (1,8 in) x 65,1 mm (2,6 in)
