Tipo de producto	Cámara web Full HD
Marca	Logitech
Modelo	MX Brio
Dimensiones (sin clip)	43,6 x 98 x 36,2 mm
Dimensiones (con clip)	61,6 x 98 x 52,2 mm
Peso (sin clip)	136 g
Peso (con clip)	174 g
Longitud del cable	USB-C 1,5 m extraíble
Ángulo de campo	90° (ajustable a 78° y 65°)
Micrófono	Micrófono doble anti-ruido
Enfoque	Automático
Obturador de privacidad	Integrado, controlado por rueda
Soporte de fijación	Magnético con microventosa y adaptador extraíble
Montaje en trípode	Rosca de 1/4 pulgada debajo de la cámara
Indicador luminoso	Video y audio: blanco, solo audio: amarillo, ninguno: apagado
Modo Presentación	Inclinación hacia abajo para mostrar el escritorio (Modo Show)
Software	Logi Tune (descarga gratuita)
Actualización de firmware	A través de Logi Tune
Mantenimiento	Limpiar la ventosa con agua, secar al aire libre
Piezas de repuesto	Clip de fijación extraíble, cable USB-C desmontable
Reparabilidad	Adaptador de fijación reemplazable, cable intercambiable

Preguntas frecuentes - MX Brio LOGITECH

¿Cómo instalar la cámara web MX Brio en mi monitor?

Limpia la parte posterior del monitor, retira el film protector de la microventosa, abre el soporte y colócalo en el monitor. Presiona firmemente la microventosa. Asegúrate de que la ventosa adhiera bien antes de fijar la cámara magnéticamente.

¿Cómo limpiar la microventosa si pierde adherencia?

Humedece tu dedo y elimina suavemente el polvo y la suciedad de la ventosa. Déjala secar al aire libre. No uses paño ni pañuelos para secarla.

¿Cómo usar el obturador de privacidad?

Gira la rueda ubicada en la parte frontal de la cámara para abrir o cerrar el obturador de privacidad. Un indicador luminoso blanco indica que el video está activado.

¿Cómo activar el Modo Presentación (Show Mode)?

Inclina la cámara hacia abajo para mostrar tu escritorio. Si el soporte está fijado con la microventosa, puedes hacerlo con una sola mano. De lo contrario, mantén el soporte inmóvil e inclina la cámara. Este modo requiere la aplicación Logi Tune.

¿Cómo ajustar el campo de visión?

Usa el software Logi Tune para ajustar el campo de visión entre 90°, 78° y 65°. También puedes hacer zoom digital en la aplicación.

¿Cómo actualizar el firmware de la cámara web?

Descarga e instala Logi Tune desde www.logitech.com/tune. Abre la aplicación, conecta tu cámara y sigue las instrucciones para actualizar el firmware. El indicador luminoso parpadeará en lila durante la actualización.

¿Puedo montar la cámara en un trípode?

Sí, retira el clip de fijación universal extraíble. Debajo de la cámara hay una rosca estándar de 1/4 pulgada. Enróscala en cualquier trípode compatible.

¿Qué significan los colores del indicador luminoso?

Blanco: video activado (audio activado o desactivado). Amarillo: video desactivado pero audio activado. Apagado: video y audio desactivados. Lila parpadeante: actualización de firmware en curso.

¿Qué hacer si la cámara no es reconocida por la computadora?

Verifica que el cable USB-C esté bien conectado a un puerto USB-C funcional. Prueba con otro puerto o computadora. Asegúrate de que el obturador de privacidad esté abierto. Reinicia la computadora. Si el problema persiste, instala Logi Tune y verifica las actualizaciones.

¿Qué funciones ofrece el software Logi Tune?

Logi Tune permite el encuadre automático, el ajuste del zoom, del campo de visión, de la imagen (brillo, contraste, etc.), el enfoque automático, la desactivación de los micrófonos y la activación del Modo Presentación. También gestiona las actualizaciones del firmware.

MANUAL DE USUARIO MX Brio LOGITECH

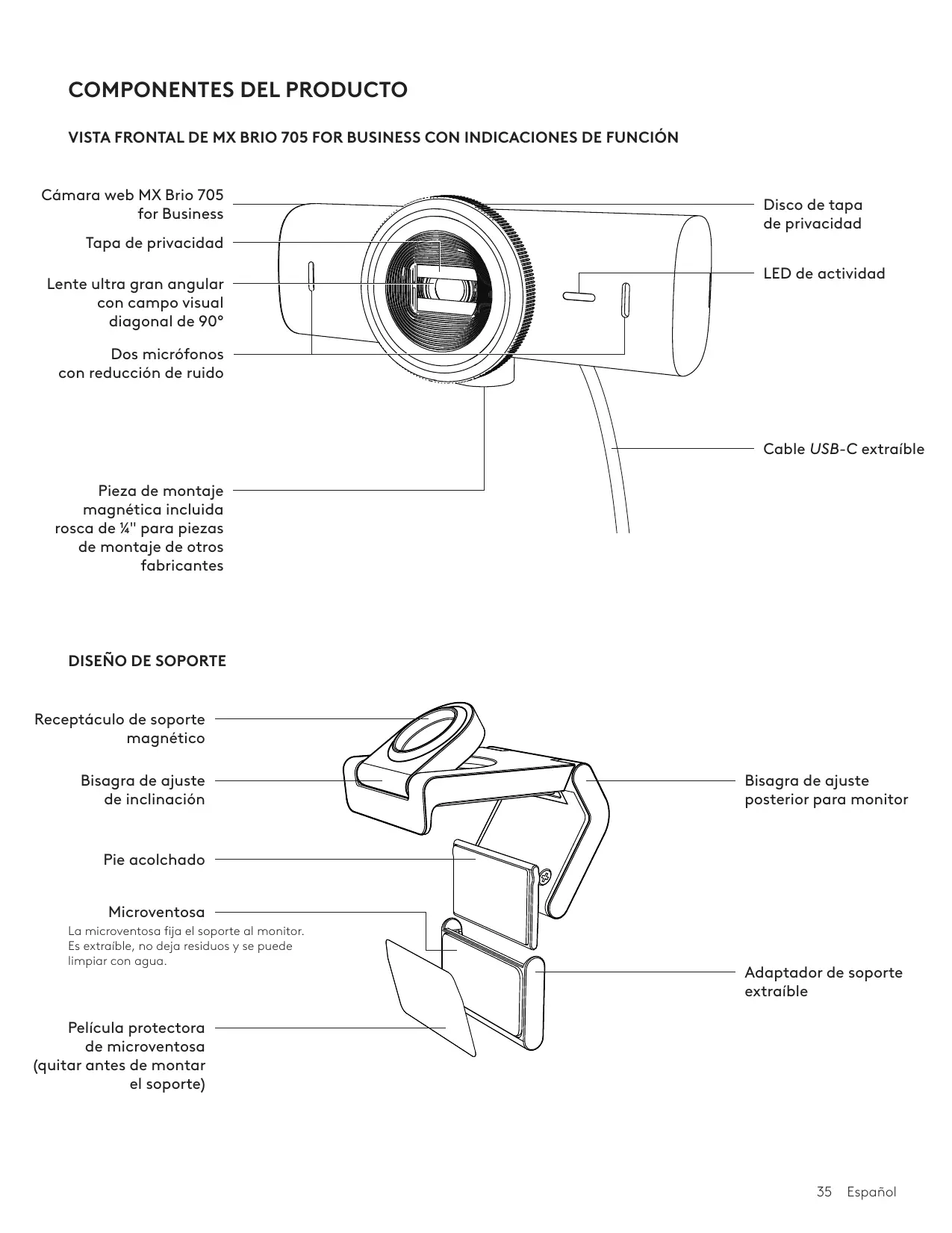

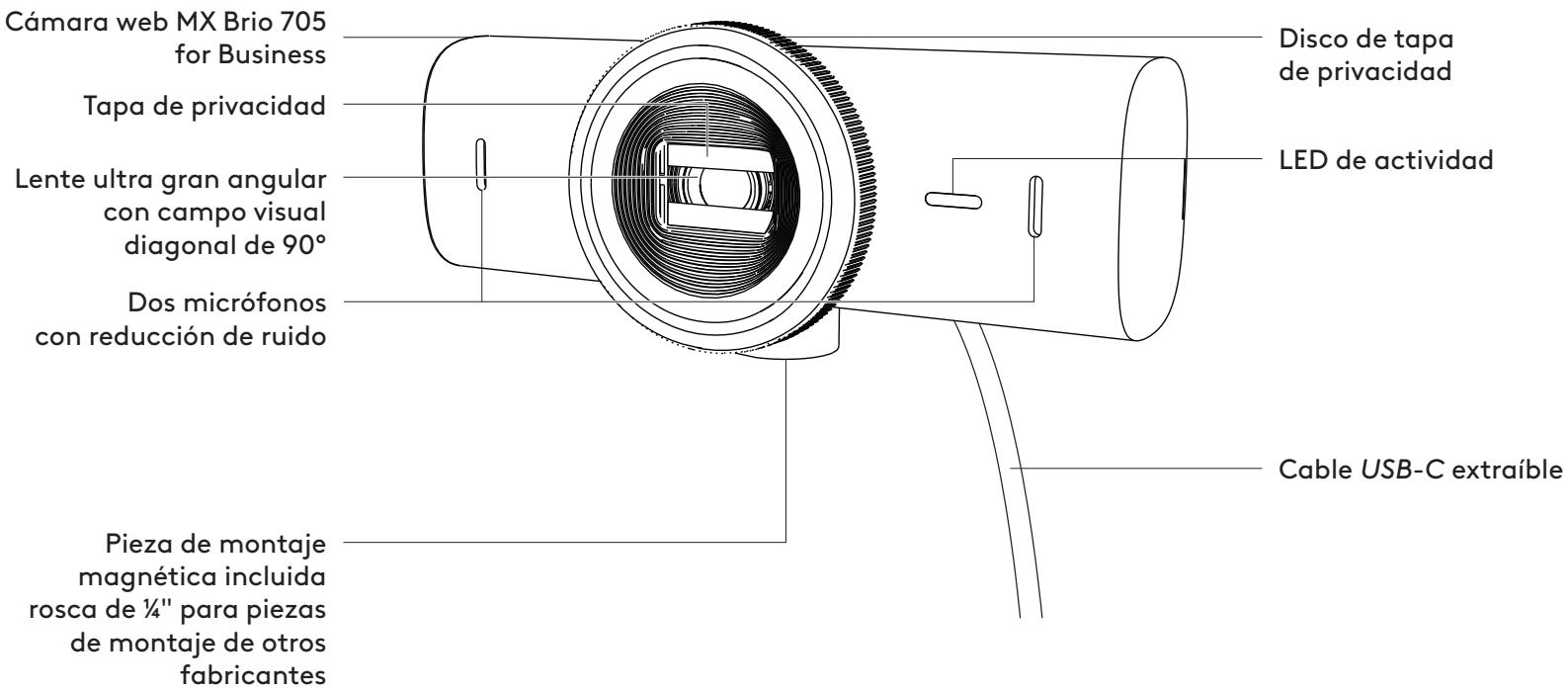

VISTA FRONTAL DE MX BRIO 705 FOR BUSINESS CON INDICACIONES DE FUNCIÓN

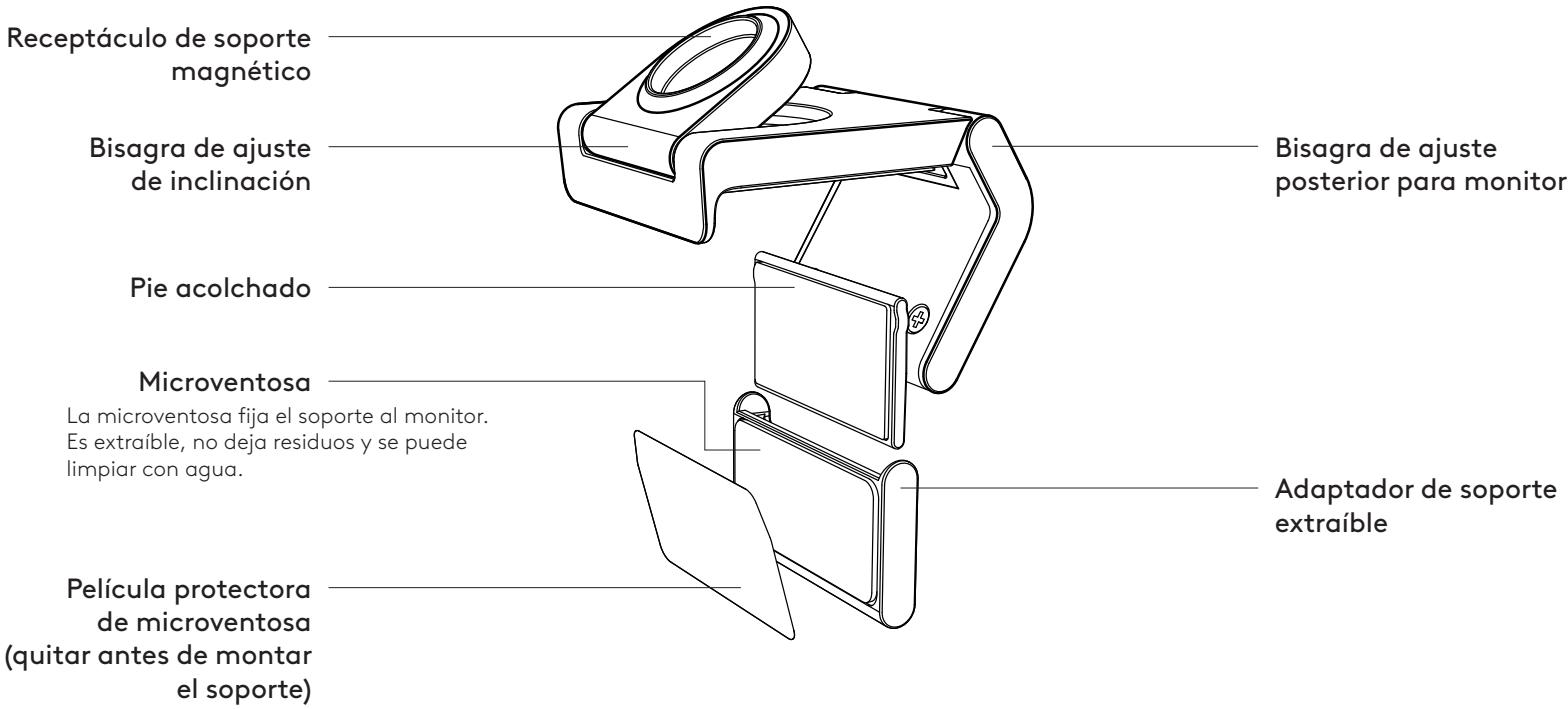

DISEÑO DE SOPORTE

PASO 1: CONTENIDO DE LA CAJA

1. Cámara web MX Brio 705 for Business
2. Cable USB-C 3.0
3. Clip de soporte con adaptador extraíble
4. Documentación del usuario

PASO 2: DETERMINAR LA COLOCACIÓN DEL SOPORTE

Colocación para permitir ajustar la cámara con una mano (mediante microventosa)

1. Determine la mejor ubicación para la cámara web antes de continuar.
2. Limpie la parte posterior del monitor para eliminar polvo o suciedad.

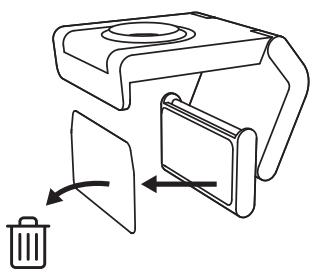

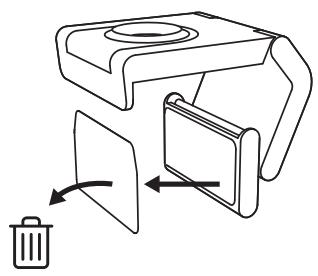

1. Retire la película protectora de la microventosa.

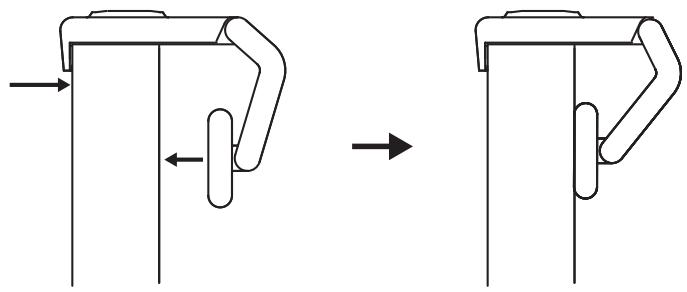

1. Abra completamente el soporte y colóquelo sobre el monitor, de modo que la almohadilla del clip frontal haga contacto con la parte frontal del monitor.
2. Gire el pie posterior hacia abajo hasta que haga contacto con la parte posterior del monitor.
3. Presione firmemente la microventosa contra la parte posterior del monitor para afianzar el contacto entre ambas superficies.

• El adaptador de soporte se puede quitar y reutilizar para ajustes de montaje, sin dejar residuos.
• Para limpiar la microventosa, enjuáguela con agua para eliminar la suciedad y déjela secar al aire para que recupere la succión.

(Opcional) Colocación sin la microventosa

Deslice el adaptador de soporte extraíble hacia abajo para quitarlo de la base de la cámara web. Ajuste el pie del clip de montaje para que quede al ras de la parte posterior del dispositivo. Presione firmemente.

PASO 3: EXTRACCIÓN Y LIMPIEZA DEL ADAPTADOR DE SOPORTE

1. Retire la cámara web del soporte y quite el adaptador, tirando suavemente de una esquina.

Pure mechanical linkage diagram without any text, numbers, or symbols

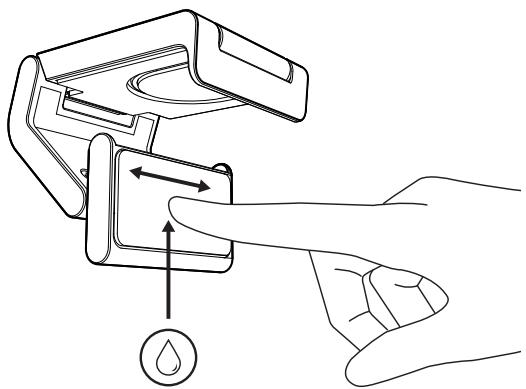

1. Con un dedo humedecido, frote la microventosa para eliminar polvo o suciedad y déjela secarse al aire antes de volver a montarla (no use un paño ni un pañuelo de papel).

2. Repita los pasos de colocación del monitor para optimizar la instalación de su cámara web.

Coloque la cámara web en el punto de fijación del imán en la parte superior del soporte. Un clic audible indicará que la cámara web está colocada correctamente en el soporte.

1. Conecte el conector USB-C al puerto USB-C de su ordenador, monitor, portátil o estación base.

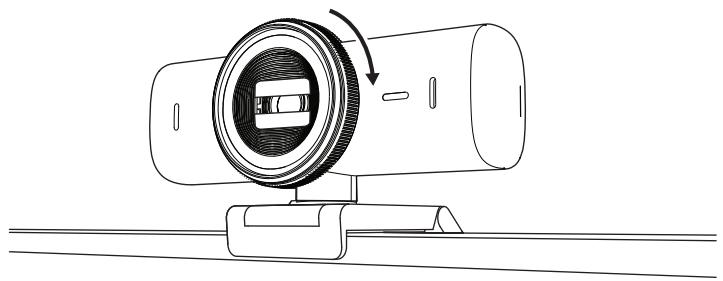

1. Gire el disco en la parte frontal de la cámara web para abrir o cerrar la tapa de privacidad.

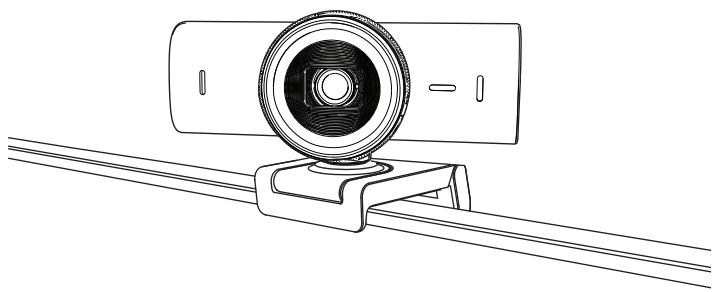

1. Ajuste la cámara web girándola lateralmente e inclinándola hacia arriba y hacia abajo hasta encontrar el mejor encuadre para sus reuniones por vídeo.

El LED de actividad se iluminará cuando la cámara web se esté usando en una aplicación de vídeo.

Luces LED de actividad:

• Vídeo activado/Audio activado: Blanco
• Vídeo activado/Audio desactivado: Blanco
• Vídeo desactivado/Audio activado: Amarillo
• Vídeo desactivado/Audio desactivado: Apagado
• Actualización de firmware: Efecto de respiración lila

PASO 7: SHOW MODE

Puede mostrar objetos físicos en las videollamadas, inclinando la cámara hacia abajo para enfocar bocetos, trabajo en curso u otras cosas. Hay dos formas de usar el modo Mostrar:

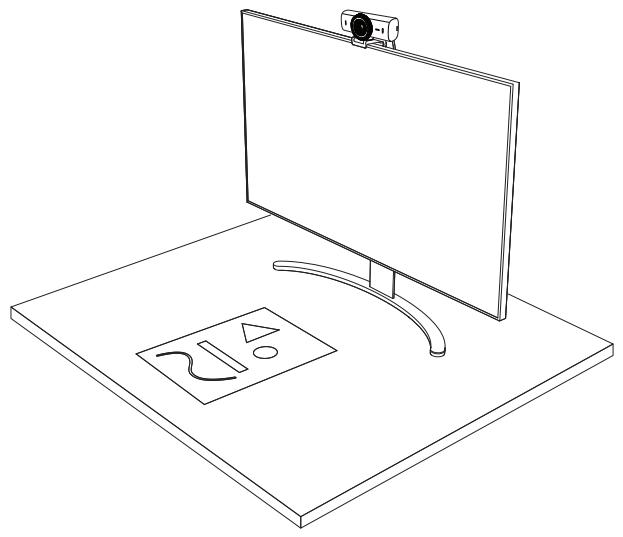

1. Si el soporte está asegurado con una

microventosa: Con una mano, incline la cámara hacia abajo para mostrar el escritorio e inclínela hacia atrás para que le encuadre a usted.

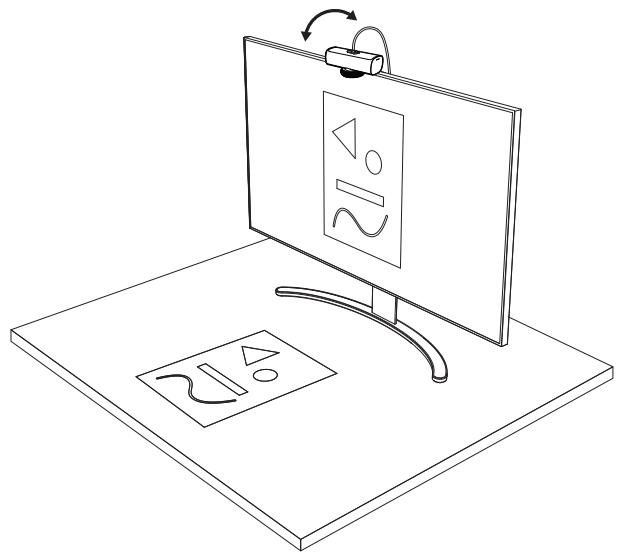

2. Si el soporte no está asegurado con

una microventosa: Sujete el soporte con una mano e incline la cámara hacia arriba o hacia abajo con la otra.

Show Mode requiere que los usuarios descarguen y utilicen Logi Tune.

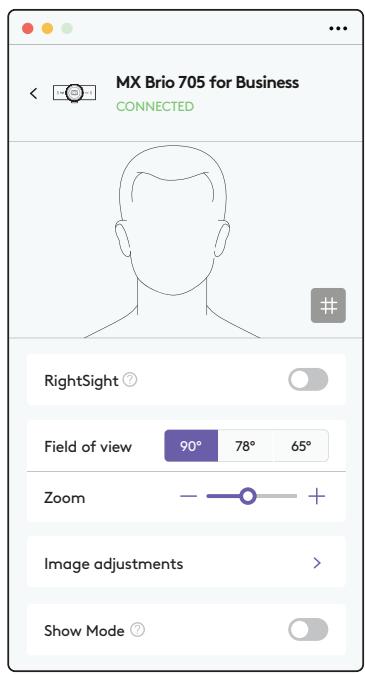

PASO 8: LOGI TUNE

Logi Tune optimiza el rendimiento de la cámara web con actualizaciones periódicas de software y firmware.

Es aconsejable actualizar la cámara web. Para ello, descargue Logi Tune desde www.logitech.com/tune

• Show Mode
• Encuadre automático
• Ajuste de zoom
• Campo visual (90° / 78° / 65°)
• Ajuste de imagen
• Enfoque automático
• Desactivar micrófonos

- LED encendido/apagado para vídeo y audio

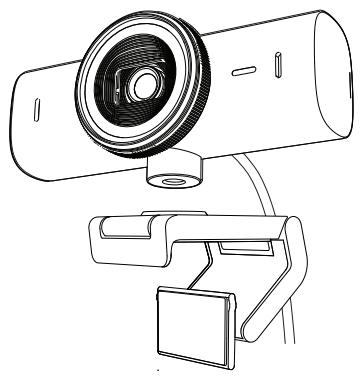

Para colocación en un trípode (no incluido)

1. Retire el clip de montaje universal extraíble de la cámara web.

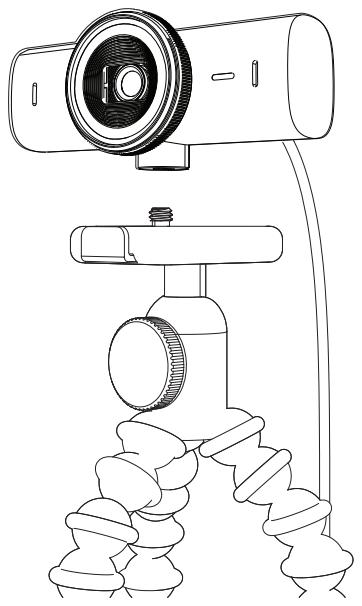

1. Localice el adaptador para trípode de 14 de pulgada en la parte inferior de la cámara web.

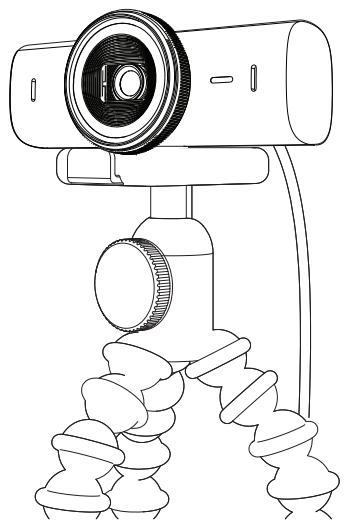

1. Fije la cámara web al trípode, girando en el adaptador de 14 de pulgada.
2. Repita los pasos de colocación del monitor para optimizar la instalación de su cámara web.
3. Consulte los pasos 5 y 6 para completar la instalación de su cámara web.

Altura x anchura x profundidad:

43,6 mm × 98 mm × 36,2 mm

Altura x anchura x profundidad:

61,6 mm x 98 mm x 52,2 mm, con clip de montaje

Peso: 136 g (4,8 oz)

Peso: 174 g (6,1 oz), con clip de montaje

Longitud del cable fijo: 1,5 m

CLIP DE MONTAJE:

Altura x anchura x profundidad:

25 mm (1 in) x 45,8 mm (1,8 in) x 65,1 mm (2,6 in)

Peso: 40 g (1,4 oz), con adaptador de soporte extraíble

Película protectora da microventosa (Remova antes de instalar o suporte)

1. Remova a película protectora da microventosa.

Peso: 136 g (4,8 oz)
