BRUKSANVISNING PFS 5000 E BOSCH
Kraftig tilsmudsning:
Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar, instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för
utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.
Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
- Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för finsprutsystem
Håll arbetsutrymmet rent, väl belyst och fritt från behållare med färg eller lösningsmedel, trasor och andra brandfarliga material. Risk för självantändning föreligger. Funktionsdugliga brandsläckare ska alltid finnas redo.
Sörj för god ventilation i sprutningsområdet och för tillräcklig friskluftstillförsel i hela rummet. Ångor från brandfarliga lösningsmedel bildar en explosiv atmosfär.
Spruta och rengör inte med material vars flampunkt ligger under 55 °C. Använd material som är vattenbaserade, icke-flyktiga kolväten eller liknande material. Lättflyktiga lösningsmedel skapar en explosiv atmosfär.
Spruta inte nära antändningskällor såsom statiska elektricitetsgnistor, öppna lågor, antändningsflammor, varma föremål, motorer, cigaretter och gnistor vid anslutning och bortkoppling av elkablar eller hantering av brytare. Sådana gnistor kan leda till att omgivningen antänds.
Spruta inga material där det inte är känt om de innebär en fara. Okända material kan förorsaka farliga förhållanden.
Spruta inte kokande vatten. Spruta endast varmt vatten (max. 55 °C) utan kemiska tillsatser.
Bär dessutom personlig skyddsutrustning som handskar och skyddsmask eller andningsmask vid
94 | Svensk
sprutning eller hantering av kemikalier. Om du bär lämplig skyddsutrustning är du mindre utsatt för farliga substanser.
- Var uppmärksam på eventuella faror som utgår sprutgodset. Beakta markeringarna på behållaren eller informationer från tillverkaren av sprutgodset,
inklusive uppmaningen att använda personlig skyddsutrustning. Följ anvisningarna från tillverkaren för att minska risken för personskador orsakade av brand, gifter, karcinogener etc.
Håll sprutsystemets kontakt och brytare fria från färg och andra vätskor. Håll aldrig i sladden när du drar ut kontakten. Om ovanstående inte beaktas kan elolyckor inträffa.
Håll barn under uppsikt. På så sätt säkerställs att barn inte leker med finsprutsystemet.
Symboler

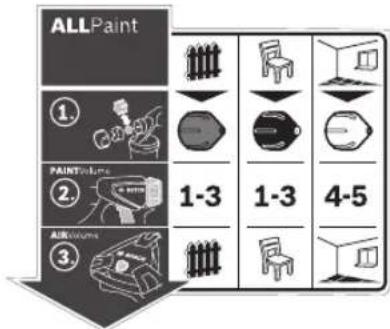

Etiketten för användning av färgsprutsystemet finns på basstationen. Korrekt tolkning av symbolerna hjälper till att använda färgsprutsystemet snabbare och säkrare.
Symboler och deras betydelse Utförlig beskrivning
ALLPaint
(se „Ändamålsenlig användning“, Sidan 95)
Färgsprutsystemet är lämpligt för både lasyrer, lack och väggfärger.
Användningstyp "trä/
lasyr":
Spraya lasyrer och
grundfärg
Användningstyp "trä/lack":
Spraya
lösningsmedelshaltiga och
vattenförtunningsbara lackfärger, lasyr,
grundmålning, klarlack och olja
Användningstyp vägg: Spraya dispersions- och latexfärger
Steg 1:
Välj rätt munstycke
För användningstyp "trä/lasyr", välj det grå munstycket (11)
För användningstyp "trä/lack", välj det svarta munstycket (12)
För användningstyp "vägg", välj det vita munstycket (10)
(se „Byta ut munstyckskåpan (se bild B1–B2)“, Sidan 96)
Steg 2:
Ställa in mängden
sprutämne
För användningstyp "trä/lasyr", ställ in steg 1, 2 eller 3 på reglaget (4)
För användningstyp "trä/lack", ställ in steg 1, 2 eller 3 på reglaget (4)
För användningstyp "vägg", ställ in steg 4 eller 5 på reglaget (4)
(se „Ställa in mängden sprutämne (se bild J)“, Sidan 98)
Symboler och deras betydelse Utförlig beskrivning
Steg 3:

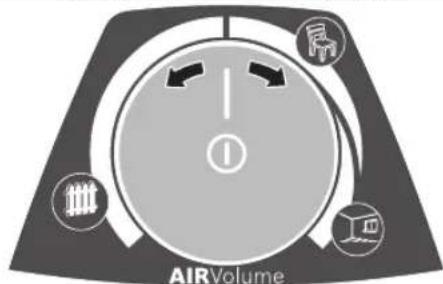

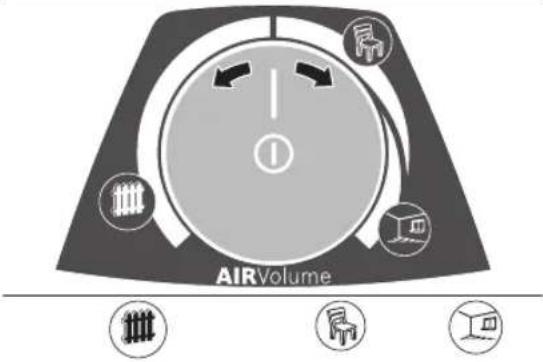

Ställa in luftmängd
Ställ in användningstyp "trä/lasyr" på luftmängdsregleringen
(25)
Ställ in användningstyp "trä/lack" på luftmängdsregleringen
(25)
Ställ in användningstyp "vägg" på luftmängdsregleringen
(25)
(se „Ställa in luftmängden (se bild D)“, Sidan 98)
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för färgsprutning av alla vanliga färger: dispersions- och latexfärg (väggfärg), lösningsmedelsbaserad och vattenbaserad (rekommenderas) lackfärg, lasyr, grundmålning, impregnering, klarlack (ALLPaint), olja och vatten. Elverktyget är inte lämpligt för bearbetning av lut, bets, syrahaltiga beläggningsmaterial, desinficeringsmedel, växtskyddsmedel och fasadfärger.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
(1) Sprutpistol
(2) Luftlock
(3) Huvmutter
(4) Ställratt för sprutämnesmängd
(5) Manöverbrytare
(6) Låsring
(7) Behållare för sprutämne
(8) Reservbehållare för sprutmaterial
(9) Slanganslutning (sprutpistol)
(10) Munstyckskåpa (vit: för användningstyp vägg)
(11) Munstyckskåpa (grå: för användning "trä/lasyr")
(12) Munstyckskåpa (svart: för användning "trä/lack")
(13) Påfyllningssil
(14) Påfyllningsbehållare ^a)
(15) Munstycksnål
(16) Behållartätning
(17) Stigrör
(18) Avluftningshål
(19) Färgkanal
(20) Luftslang
(21) Bajonettlås
(23) Bärhandtag
(24) Klämma
(25) Strömbrytare med luftmängdsreglering
(26) Slanganslutning (basenhet)
(27) Tillbehörsfack
(28) Rengöringsborste
(29) Luftfilterskydd
(30) Luftfilter
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
(22) Basenhet
Tekniska data
| Finstrålesystem PFS 5000 E |
| Artikelnummer | 3 603 B07 2.. |
| Nominell märkeffekt W 1200 | |
| Matningskapacitet ml/min 500 | |
| Tidsåtgång för 3 m2färgsprutning | min 1 |
| Materialbehållarens volym ml 1000 | |
| Längd på luftslangen m 4 | |
| Vikt enligtEPTA-Procedure 01:2014 | kg 4,9 |
| Skyddsklass | / |
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Buller-/vibrationsdata
Bullervärden framtagna enligt EN 62841-1.
Maskinens A-vägda ljudnivå uppnår i typiska fall: 84 dB(A);
ljudeffektnivå 95 dB(A). Osäkerhet K = 3 dB.
Bär hörselskydd!
Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-1: a_h < 2,5 m/s^2 , K = 1,5 m/s^2
Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.
96 | Svensk
Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Se till att spraypistolen och basenheten är fullständigt monterad med alla packningar. Endast därigenom kan färgsprutsystemets funktion och säkerhet garanteras.
Ansluta luftslangen (se bild A1-A3)
- Öppna sprinten (24) och rulla ut luftslangen (20) helt från basenheten (22).
Anslutning till basenheten:
- Sätt in ett bajonettlås (21) i luftslangen enligt pilmarkeringarna, i urgröpningarna på basenhetens anslutning (26).
- Vrid bajonettlåset ett kvarts varv medsols.
Anslutning till sprutpistolen:
- Sätt in det andra bajonettlåset (21) i luftslangen enligt pilmarkeringarna, i urgröpningarna på spraypistolens anslutning (9).
- Vrid bajonettlåset ett kvarts varv medsols.
Anmärkning: innan du fyller på med sprutämne, ta bort luftslangen (20) (ett kvarts varv på bajonettlåset (21) motsols; dra ut bajonettlåset (21) från anslutningen (9)).
Byta ut munstyckskåpan (se bild B1–B2)
Finfördelningssystemet levereras med tre munstyckskåpor:
| Munstyckshylsa |
| (10) (11) (12) |
| Färg | vit grå svart |
| Leveranstills tänd | monterad i tillbehörsfacket (27) under sprinten (24) |
| Användnings typ | Vägg "Trä/lasyr" "Trä/lack" |
Anmärkning: innan du väljer munstyckskåpa, kontrollera sprutämnet genom att blanda det. Tunnflytande material (t. ex. träfärg) finfördelas bäst med den grå munstyckskåpan (11) eller den svarta munstyckskåpan (12), trögflytande material (t. ex. väggfärg) finfördelas bäst med den vita munstyckskåpan (10).
- För att byta munstyckskåpan, skruva av överfallsmuttern (3).
- Dra av luftkåpan (2).
- Skruva av den monterade munstyckskåpan.
- Öppna sprinten (24) och ta ut önskad munstyckskåpa ur tillbehörsfacket (27).
- Skruva önskad munstyckskåpa på gångan i sprutpistolen.
- Sätt luftkåpan (2) på munstyckskåpan och dra åt den med överfallsmuttern (3).
Drift
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Förberedande arbeten
Sprutning är inte tillåten vid vatten eller inom dess närmaste omgivning.
▶ Beakta miljöegenskaperna vid inköp av målarfärger, lacker och sprutmedel.
Förberedelse av ytan som ska sprutas
Sprutytan måste vara ren, torr och fettfri.
- Rugga upp släta ytor och avlägsna därefter slipdammet.
Vid användning finns risk för att icke övertäckta ytor förorenas av sprutdimman. Förbered därför noggrant målningsytans omgivning:
- Täck golv, inredning, dörrar, fönster och dörr- och fönsterkarmar osv noga. För att skydda golven rekommenderas t.ex. fleecematta.
- Fixera täckmaterialet. Täckmaterial som inte har fixerats tillräckligt kan lossna eller blåsas bort av den kraftiga luftströmmen.
Täck över eluttag och brytare noga. Eluttag och brytare som inte täckts över kan leda till kortslutning och ökar risken för elektrisk stöt.
Förbereda sprutämnet
Se till vid utspädning att sprutmaterialet och förtunningsmedlet passar ihop. Om felaktigt förtunningsmedel används kan klumpar uppstå som sätter igen sprutpistolen.
När du förtunnar sprutämnet, observera att blandningens flampunkt efter förtunningen ligger över 55 °C igen. Förtunning av t. ex. lösningsmedelshaltiga lacker sänker flampunkten.
▶ Observera färgtillverkarens uppgifter för sprutegenskaper, t.ex. i tekniska datablad. Var noga med att inte använda färg som inte är lämpliga för användningen enligt tillverkarens uppgift.
- Rör om ordentligt i materialet.
Materialet ger ett bättre sprutmönster om det är rumstempererat.
- Späd eventuellt ut materialet.
Om inget tillfredsställande sprutmönster uppnås vid provsprutning, förtunna materialet i steg om 5 % tills ett optimalt sprutmönster har uppnåtts.
Material Rekommendera
d förtunning
| Träskyddsmedel, olja, lasyr, impregnering, vatten | 0 % |
| Lackfärger som kan spädas ut med lösningsmedel eller vatten (rekommenderas), grundfärger, rostskyddsgrund, elementlack, beläggningslasyrer | 0-5 % |
| Dispersionsfärger och latexfärger (väggfärger) | Minst 5 % |
Förtunningstabell
| Sprutmaterial [ml] | Förtunningsmedel [ml] för förtunning |
| 5 % 10 % 15 % |
| 300 15 30 45 | | |
| 400 20 40 60 | | |
| 500 25 50 75 | | |
| 600 30 60 90 | | |
| 700 35 70 105 | | |
| 800 40 80 120 | | |
Fylla på sprutämne (se bild C1-C2)
Anmärkning: innan du fyller på med sprutämne, ta bort luftslangen (20) (ett kvarts varv på bajonettlåset (21) motsols; dra ut bajonettlåset (21) från anslutningen (9)).
- Om stora behållare används, fyll vid behov på sprutämnet i en mindre behållare (14) (t. ex. 10 l väggfärg till en tom behållare på 2,5 eller 5,0 l).
- Håll fast sprutpistolen med en hand och vrid behållaren i riktning mot öppningssymbolen med den andra handen (7).
- Dra av sprutpistolen från behållaren (7).
- Om du använder sprutämne som redan påbörjats, lägg en grundligt rengjord påfyllningssil (13) på behållaren (7), för att undvika eventuella färgklumpar.
- Fyll på sprutämnet max till 1000-markeringen i behållaren (7).
- Sätt sprutpistolen på behållaren (7). Vrid behållaren (7) i riktning mot stängningssymbolen tills förslutningsringen (6) snäpper fast hörbart.
- Provspruta på en testyta.
När du har fätt en optimal sprutbild kan sprutningen startas. eller
Om resultatet inte är tillfredsställande, eller om ingen färg kommer ut: (se „Störningsåtgärder“, Sidan 100)
Driftstart
- Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt.
Se till att basenheten inte kan suga in damm eller andra föroreningar under driften.
▶ Se till att inte spruta mot basenheten.
Avbryt sprayningen om vätska träder ut någon annanstans än genom avsett munstycke och korrigera. Risk för elstöt föreligger.
Se till att du inte sprutar färg på dig själv, andra personer eller djur.
Slå på (se bild D)
- Kontrollera att rätt munstyckskåpa är monterad. (se „Byta ut munstyckskåpan (se bild B1–B2)“, Sidan 96)
- Sätt stickproppen i vägguttaget.
- Ta tag i sprutpistolen och rikta den mot sprutytan.
- Tryck på strömbrytaren (25) för påslagning.
- För att reglera luftmängden, ställ in strömbrytaren (25) till önskad användningstyp (se „Ställa in luftmängden (se bild D)“, Sidan 98).
- Tryck på brytaren (5) på spraypistolen.
Anmärkning: När basenheten är igång strömmar det alltid ut luft ur luftkåpan (2).
Stänga av
- Släpp brytaren (5) och tryck på strömbrytaren (25) för avstängning.
- Dra stickproppen ur vägguttaget.
Arbetsanvisningar
Spraya (se bild E-H)
Observera: beakta vindriktningen om du använder elverktyget utomhus.
- Utför först en provsprutning och ställ in sprutmönstret och materialmängden efter det material som används. Inställningarna beskrivs i nästa avsnitt.
- Håll alltid sprutpistolen på ett konstant avständ om 20–25 cm och lodrätt mot sprutobjektet.
- Börja spruta utanför sprutytan.
- Rör sprutpistolen jämnt vägrät eller lodrät i enlighet med sprutmönsterinställningarna.
En jämn ytkvalitet uppstår när banorna överlappar varandra med 4–5 cm.
- Vid sprayning på liggande objekt eller över huvudnivå, håll spraypistolen snett och flytta dig bakåt från den sprutade ytan.
Snubbelrisk! Observera potentiella hinder.
- Undvik avbrott i sprutningen inom sprutytan.
En jämn sprutpistolrörelse ger en enhetlig ytkvalitet. Ett ojämnt avständ och varierande sprutvinkel leder till kraftig bildning av färgdimma och därigenom till skiftande yta.
- Avsluta sprutningen utanför sprutytan.
Spruta aldrig tills materialbehållaren är helt tom. Om röret inte längre när materialet avbryts strålen och en ojämn yta uppstår.
- Kontrollera efter pauser eller påfyllning av behållaren (7) munstyckskåpan (10)/(11)/(12) och luftkåpan (2) och rengör dem vid behov.
98 | Svensk
- Om materialet samlas på luftkåpan (2), rengör komponenterna med medföljande rengöringsborste (28) eller med en vanlig diskborste.
Ställa in sprutbilden (se bild I)
Aktivera inte brytaren (5) medan luftkåpan (2) ställs in.
- Vrid luftkåpan (2) till önskad position.
Luftlock Sprutstråle Användning
vägrät platt stråle
för vertikal
arbetsriktning
lodrät platt stråle för horisontell arbetsriktning
Rund stråle för
hörn, kanter och
svårtillgängliga
platser
Ställa in mängden sprutämne (se bild J)
(PAINTVolume)
- Vrid reglaget (4) för att ställa in önskad mängd sprutämne:
Nivå 1/2/3: användningstyp "Trä/lasyr/lack",
nivå 4/5: användningstyp "Vägg".
- Börja med en provsprutning på nivå 1 och öka materialmängden tills önskat sprutmönster har uppnätts. Om inget tillfredsställande sprutmönster uppnås, förtunna materialet i steg om 5 % (se „Förbereda sprutämnet“, Sidan 96).
Observera: färgappliceringens intensitet beror i stor grad på hastigheten hos dina rörelser.
Mängd material Inställning
För mycket
material på ytan
Minska mängden material.
- Ställ in en nivå lägre.
För lite material på sprutytan
Öka mängden material.
- Ställ in en nivå högre.
Ställa in luftmängden (se bild D)
(AIRVolume)
- Ställ in lämplig användningstyp genom att vrida luftmängdsregleringen (25) för att få rätt luftmängd och tryck för sprutmaterialet som ska användas. Börja med minimum/användningstyp "Trä/lasyr".
Ställa in användningstyp
Tunnflytande sprutämne Trögflytande sprutämne
Ställa in användningstyp
Användningstyp "Trä/lasyr"
Användningst Användningst
yp "Trä/lack" yp vägg
Vid en viss användningstyp kan luftmängden och trycket ställas in steglöst.
För kraftig färgdimma:
Luftmängden måste reduceras.
- Vrid luftmängdsregleringen (25) åt vänster.
För grov finfördelning:
Luftmängden måste ökas.
– Vrid luftmängdsregleringen (25) åt höger.
Fukta tapeter
För att enklare ta bort gamla tapeter kan du bespruta tapeterna med varmt vatten (max. 55 °C). Använd det grå munstyckslocket (11).
Arbetspauser och transport (se bild K-L)
För enkel transport av finfördelningssystemet är ett handtag (23) monterat på basenheten.
På undersidan av basenheten (22) finns hjul monterade. Under arbetet kan du dra basenheten bakom dig med hjälp av luftslangen (20).
Under arbetspauser kan sprutpistolen (1) ställas av på en jämn arbetsyta. Inget sprutämne kan rinna ut.
Ställ alltid sprutpistolen upprätt på ett jämnt underlag när den är fylld med sprutämne. Om spraypistolen ligger ner kan sprutämne träda ut.
Underhåll och service
Underhåll och rengöring
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.
▶ Rengör de enskilda delarna av färgsprutsystemet grundligt direkt efter varje användning, särskilt alla komponenter som leder färg. En fackmässig rengöring är en förutsättning för felfri och säker drift av
spraypistolen. Vid felaktig eller ej fackmässig rengöring förfaller garantin.
Rengöring efter användning av vattenbaserade färger (se bild M)
Rengör alltid sprutpistolen och behållaren för sprutmaterialet med varmt vatten.
Rengör aldrig hålen för munstycke och luft på sprutpistolen med vassa föremål.
- Stäng av basenheten (22) och ta bort luftslangen (20) från sprutpistolen (1).
- Lossa behållaren (7) från sprutpistolen (1).
Håll behållaren (7) under stigröret (17) och tryck på brytaren (5) på sprutpistolen så att sprutmaterialet kan rinna tillbaka i behållaren.
- Töm behållaren (7) helt.
Sprutmaterialet kan förvaras i en lufttät behållare för senare bruk. Använd t.ex. reservbehållaren (8) med lock eller original-materialbehållaren.
- Rengör behållaren (7).
– Demontera stigröret (17) med behållartätningen (16) och spola av det ordentligt.
Sätt stigröret (17) med behållartätning (16) på sprutpistolen igen.
- Fyll på behållaren (7) med varmt vatten och sätt fast den på sprutpistolen (1).
- Anslut luftslangen (20) till sprutpistolen (1)igen.
- Spruta tills endast klart vatten kommer ut. Fyll eventuellt på behållaren igen med varmt vatten.
- Ta bort luftslangen (20) från både basenheten (22) och sprutpistolen (1).
- Rengör basenheten vid behov med en fuktig trasa och ta bort basenheten (22) och luftslangen (20) från rengöringens omedelbara närhet.
- Demontera överfallsmuttern (3), luftkåpan (2), munstyckskåpan (10)/(11)/(12) och stigröret (17) med behållarpackningen (16).
- Rengör alla färgledande delar i en behållare med varmt vatten med en rengöringsborste (28) eller en vanlig diskborste. Rengör även färgkanalen (19) på sprutpistolen (1).
- Kontrollera att stigröret (17) och behållartätningen (16) inte innehåller material och att de är oskadade.
- Rengör avluftningshålet (18) med rengöringsborsten (28).
- Rengör vid behov påfyllningssilen (13) grundligt med varmt vatten.
- Rengör behållaren (7) och sprutpistolen (1)på utsidan med en fuktig trasa.
- Låt alla delar torka innan de monteras.
- Montera färgsprutsystemet igen i omvänd ordningsföljd. Skjut behållartätningen (16) uppåt igen i stigrörets spår (17).
Kontrollera att behållartätningen runtom är placerad exakt i stigrörsspåret för att täta sprutpistolen.
Kontrollera att du skjuter stigröret (17) tillbaka till anslaget på färgkanalen (19).
Rengöring efter användning av lösningsmedelsbaserade färger (se bild M)
Rengör sprutpistolen och sprutmaterialbehållaren med lämpligt förtunningsmedel för det sprutmaterial som används.
Rengör aldrig hålen för munstycke och luft på sprutpistolen med vassa föremål.
Bär lämpliga handskar vid rengöringsarbeten med lösningsmedel och lösningsmedelsbaserade färger.
- Stäng av basenheten (22) och ta bort luftslangen (20) från sprutpistolen (1).
– Rengör basenheten vid behov med en trasa doppad i förtunningsmedel och ta bort basenheten (22) och luftslangen (20) från rengöringens omedelbara närhet.
- Lossa behållaren (7) från sprutpistolen (1).
Håll behållaren (7) under stigröret (17) och tryck på brytaren (5) på sprutpistolen så att sprutmaterialet kan rinna tillbaka i behållaren.
- Töm behållaren (7) helt.
Sprutmaterialet kan förvaras i en lufttät behållare för senare bruk. Använd t.ex. reservbehållaren (8) med lock eller original-materialbehållaren.
- Rengör behållaren (7).
– Demontera stigröret (17) med behållartätningen (16) och spola av det ordentligt.
Sätt stigröret (17) med behållartätning (16) på sprutpistolen igen.
- Fyll på behållaren (7) till hälften med lösningsmedel och fäst den på sprutpistolen (1)igen.
- Skaka sprutpistolen flera gånger.
Var försiktig så att du inte sprutar förtunningsmedel. Risk för explosion.
- Lossa behållaren (7) från sprutpistolen (1) och töm den fullständigt i en förslutningsbar materialbehållare.
- Demontera överfallsmuttern (3), luftkåpan (2), munstyckskåpan (10)/(11)/(12) och stigröret (17) med behållarpackningen (16).
- Rengör alla färgledande delar i en behållare med förtunningsmedel med en rengöringsborste (28) eller en vanlig diskborste. Rengör även färgkanalen (19) på sprutpistolen (1).
- Kontrollera att stigröret (17) och behållartätningen (16) inte innehåller material och att de är oskadade. Rengör vid behov behållarpackningen (16) igen med förtunningsmedel.
- Rengör avluftningshålet (18) med rengöringsborsten (28).
- Rengör vid behov påfyllningssilen (13) grundligt med förtunningsmedel.
- Rengör behållaren (7) och sprutpistolen (1)på utsidan med en trasa som fuktats med förtunningsmedel.
- Låt alla delar torka innan de monteras.
100 | Svensk
- Montera färgsprutsystemet igen i omvänd ordningsföljd. Skjut behållartätningen (16) uppåt igen i stigrörets spår (17).
Kontrollera att behållartätningen runtom är placerad exakt i stigrörsspåret för att täta sprutpistolen.
Kontrollera att du skjuter stigröret (17) tillbaka till anslaget på färgkanalen (19).
Rengöra luftfiltret (se bild N)
Luftfiltret (30) måste rengöras då och då. Om luftfiltret är mycket smutsigt måste det bytas ut.
- Öppna luftfilterkåpan (29).
Rengör luftfiltret (30) under rinnande vatten och låt det torka ordentligt för att undvika mögelbildning.
eller
Byt ut luftfiltret (30).
- Sätt in luftfiltret igen.
- Stäng luftfilterkåpan (29) igen.
Använd aldrig färgsprutsystemet utan luftfilter.
Smutspartiklar kan hamna i motorutrymmet och orsaka skador.
Avfallshantering
Förorenat förtunningsmedel, materialrester och ev. rester av förtunningsmedel måste omhändertas på ett miljövänligt sätt vid kassering. Beakta tillverkarens anvisningar för avfallshantering och lokala föreskrifterna för specialavfall. Miljöskadliga kemikalier får inte komma ut på marken, i grundvatten eller vatten. Miljöfarliga kemikalier får aldrig hållas i avloppssystemet!
Lagring
- Innan du förvarar färgsprutsystemet, rengör det grundligt och låt alla delar torka ordentligt innan du sätter ihop dem igen.
Störningsåtgärder
| Problem Orsak Åtgård |
| Sprutämnet täcker inte korrekt | För liten mängd sprutämne | Vrid reglaget (4) i riktning mot nivå 5 |
| Avståndet till ytan är för stort Minska sprutavståndet |
| Otilräcklig mängd sprutämne på ytan, ytan sprutad för få gånger | Spruta fler gånger över ytan |
| Sprutämnet är trögflytande Förtunna på nytt sprutämnet och provspruta |
| Sprutämnet rinner efter appliceringen | För mycket sprutämne appliceras | Vrid reglaget (4) i riktning mot nivå 1 |
| Avståndet till ytan är för litet Öka sprutavståndet |
| Sprutämnet är för lättflytande Tillsätt ursprungligt sprutämne |
| Samma ställe har sprutats för många gånger Ta bort färgen och undvik att spruta över samma ställe lika ofta vid nästa försök |
| För stor finfördelning För mycket sprutämne | Vrid reglaget (4) i riktning mot nivå 1 |
| För liten luftmängd |
| Vit munstyckskåpa (10) monterad (för stor munstycksdiameter) |
| Munstycksnålen (15) smutsig |
| Sprutämnet är trögflytande Förtunna på nytt sprutämnet och provspruta |
| Luftfiltret (30) är kraftigt nedsmutsat |
| För tät färgdimma För mycket sprutämne appliceras | Vrid reglaget (4) i riktning mot nivå 1 |
| För stor luftmängd |
| Avståndet till ytan är för stort Minska sprutavståndet |
| Strålen pulserar För låg sprutämnesnivå i behållaren Fyll på sprutämne |
| Avluftningshål (18) på röret (17) igensatt |
| Stigrör (17) löst Skjut stigröret till anslag i färgkanalen (19) |
| Behållartätning (16) ej eller ej korrekt positionerat i stigrörets (17) spår |
| Munstyckskåpan (10)/(11)/(12) sitter löst |
| Luftfiltret (30) är kraftigt nedsmutsat |
1 609 92A 7VA | (30.05.2022) Bosch Power Tools
Problem Orsak Åtgärd
| Sprutämnet är trögflytande Förtunna på nytt sprutämnet och provspruta |
| Sprutämnet droppar på munstyckskåpan | Avlagring av sprutmaterial på munstyckskåpan (10)/(11)/(12), munstycksnålen (15) och luftkåpan (2) | Rengör munstyckskåpa, munstycksnål och luftkåpa |
| Munstyckskåpan (10)/(11)/(12) sitter löst | Dra åt munstyckskåpan |
| Inget sprutämne träder ut ur munstyckskåpan | Basenheten är avstängd | Tryck på strömbrytaren (25) |
| Ingen tryckökning i behållaren (7), eftersom behållaren inte är helt stängd | Vrid behållaren (7) i riktning mot stängningssymbolen tills förslutningsringen (6) snäpper fast hörbart |
| Stigrör (17) löst Skjut stigröret till anslag i färgkanalen (19) |
| Munstycksnålen (15) igensatt | Rengör munstycksnålen |
| Stigrör (17) igensatt | Rengör stigröret |
| Avluftningshål (18) på röret (17) igensatt | Rengör rör och avluftningshål |
| Behållartätningen (16) saknas eller är skadad | Skjut in en (ny) behållarpackning över röret i spåret |
| Sprutämnet är trögflytande Förtunna på nytt sprutämnet och provspruta |
| Sprutämne smutsigt (färgklumpar) Töm sprutpistolen helt och rengör den; fyll på sprutämne vid påfyllning genom påfyllningssilen (13) |
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Du hittar fler kontaktuppgifter till service här:
Sprutpistol, elenhet, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg bland hushållsavfallet!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning.
Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
Norsk
väga vedel pihustatav
materjal
poolvedel pihustatav
materjal
kasutusviis „Puit/peits
