| Tip proizvoda | Uređaj za otvaranje garažnih vrata putem pametnog telefona |
| Brend | Schellenberg |
| Model | 60991 |
| Kompatibilnost | Automatizovana vrata sa impulsnom komandom, napon 6-36 V DC |
| Dimenzije (kućište) | 59 x 49 x 20 mm |
| Dužina kabla | 400 mm |
| Antena | 295 mm, 7 dBi |
| Frekvencija | 2,4 GHz |
| Snaga prenosa | < 10 mW |
| Domet | pribl. 15 m |
| Napon napajanja | 6 V do 36 V DC |
| Potrošnja struje | max. 5 mA DC |
| Radna temperatura | -20 do 55 °C |
| Stepen zaštite | IP20 |
| Težina | pribl. 50 g |
| Sadržaj isporuke | Uređaj, antena, lepljive trake, priključni kabl, napajanje |
| Kompatibilnost sa pametnim telefonima | Android 4.3+, iOS 7.1+ |
| Maksimalni broj povezanih pametnih telefona | 5 |
| Glavne funkcije | Daljinsko upravljanje putem Bluetooth aplikacije, povezivanje pametnog telefona, fabričko resetovanje |
| Održavanje i čišćenje | Čistiti suvom krpom, ne koristiti vodu |
| Sigurnost | Ne otvarajte proizvod, čuvajte van domašaja dece, poštujte bezbednosna uputstva |
| Rezervni delovi i popravljivost | Kontaktirajte Schellenberg servis za rezervne delove |
| Garancija | Prema uslovima, oštećenja usled nepravilne upotrebe su isključena |
| Opšte informacije | Odobreno za upotrebu u državama članicama EU/EFTA. Direktiva DEEE 2012/19/EU i radio oprema 2014/53/EU |
Često postavljana pitanja - 60991 Schellenberg
Pitanja korisnika o 60991 Schellenberg
0 питање о овом уређају. Одговорите на оне које знате или поставите своје.
Постави ново питање о овом уређају
Preuzmite uputstvo za vaš Врата гараже u PDF formatu besplatno! Pronađite svoj priručnik 60991 - Schellenberg i uzmite svoju elektronsku napravu nazad u ruke. Na ovoj stranici su objavljeni svi dokumenti potrebni za korišćenje vaše naprave. 60991 marke Schellenberg.
KORISNIČKI PRIRUČNIK 60991 Schellenberg
E Preuzmi aplikaciju 132
F Vraćanje na tvorničke postavke.... 133
Direktiva o ograničenju uporabe određenih opasnih tvari u električnoj i elektroničkoj opremi 2011/65/EU
Direktiva o elektromagnetskoj kompatibilnosti 2014/30/EU
POTREBNA OPREMA
■Pametnitelefon:
- Android – od inačice 4.3
- IOS – od inačice 7.1
TEHNIČKI PODACI
| Kućište 59 x 49 x 20 mm | |
| Kabelski Četverobojno, 400 mm dugo, konektor | |
| Antena 7 dBi, 295 mm, SMA60 | |
| Snaga odašiljanja < 10 mW | |
| Frekvencija 2,4 GHz | |
| Domet oko 15 m | |
| Napajanje 6 V do 36 V DC | |
| maks. potrošnja struje 5 mA DC | |
| Radna temperatura -20 do 55 °C | |
| Klasa zaštite IP20 | |
LED UZÖRAK BLINKANJA
EU izjava o usklađenosti 113
Zahtjevi za uređaj.... 113
Tehnički podaci 114
LED uzorak treperenja 114
E Preuzmi aplikaciju 132
Безбедност и упутства.... 116
ЕУ декларација о усаглашености 117
Захтеви уређаја 117
Технички подаци 118
Шаблон трептања ЛЕД лампице.... 118
Легенда за опсег испоруке 118
Потребни алати.... 119
Опсег испоруке 119
A Монтажа 121

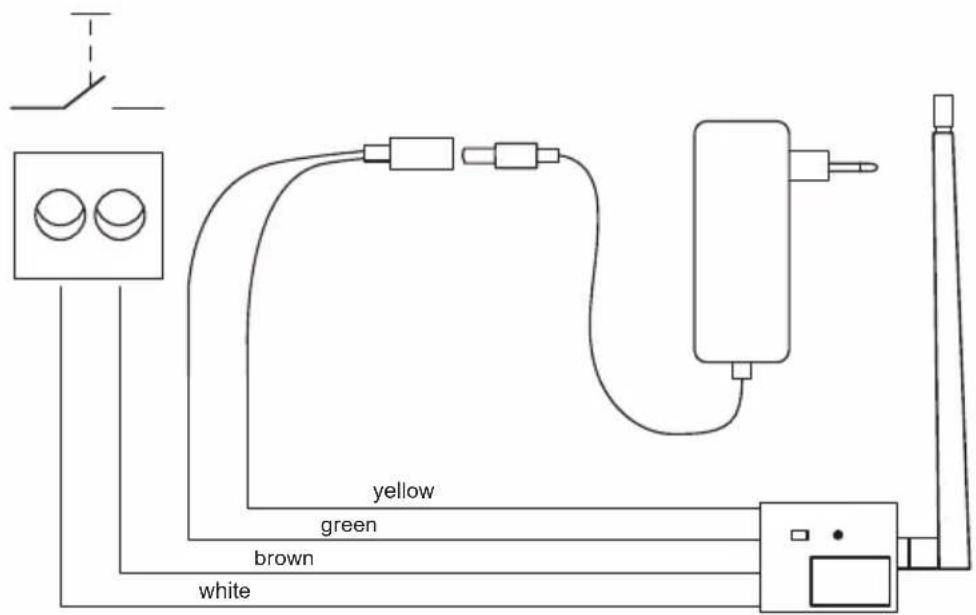

В Електрични прикључак 60991 125
С Електрични прикључак на Schellenberg моторима.... 126
C1 Smart Drive L (60923) / Smart Drive XL (60924).... 126
C2 Drive Action (60920/60921) / Smart Drive M (60922).... 126
C3 Drive Action (60560) / Drive 600U (60957) / Drive 800U (60958) / SD 10 (60910) / SD 14 (60915) / SD 10 Premium (60912) / SD 14 Premium (60916). 127
C4 520B (60953) / 550A (60955) / 600P (60960) / 700P (60970) / 850P (60985) 127
C5 Twin 300 (60820)....128
C6 Twin 2000 (60815) / Twin 3000 (60816).... 128
C7 SLIDE 400 (60804).... 129
C8 Остали мотори гаражних врата Schellenberg 129
D Електрични прикључак на страним моторима гаражних врата.... 130
D1 Chamberlain ML510EV 130
D2 Chamberlain ML700EV / ML1000EV 130
D3 Hörmann Ecostar Liftronic 500 / 700 / 800 131
E Преузми апликацију.... 132
F Ресетовање на фабричке вредности 133
Ауторско право, 2021, Alfred Schellenberg GmbH – сва права задржана. Забрањена је свака употреба која није дозвољена законом о ауторским правима, а посебно умножавање, превођење, обрада или пренос садржаја у базе података или друге електронске медије и системе.

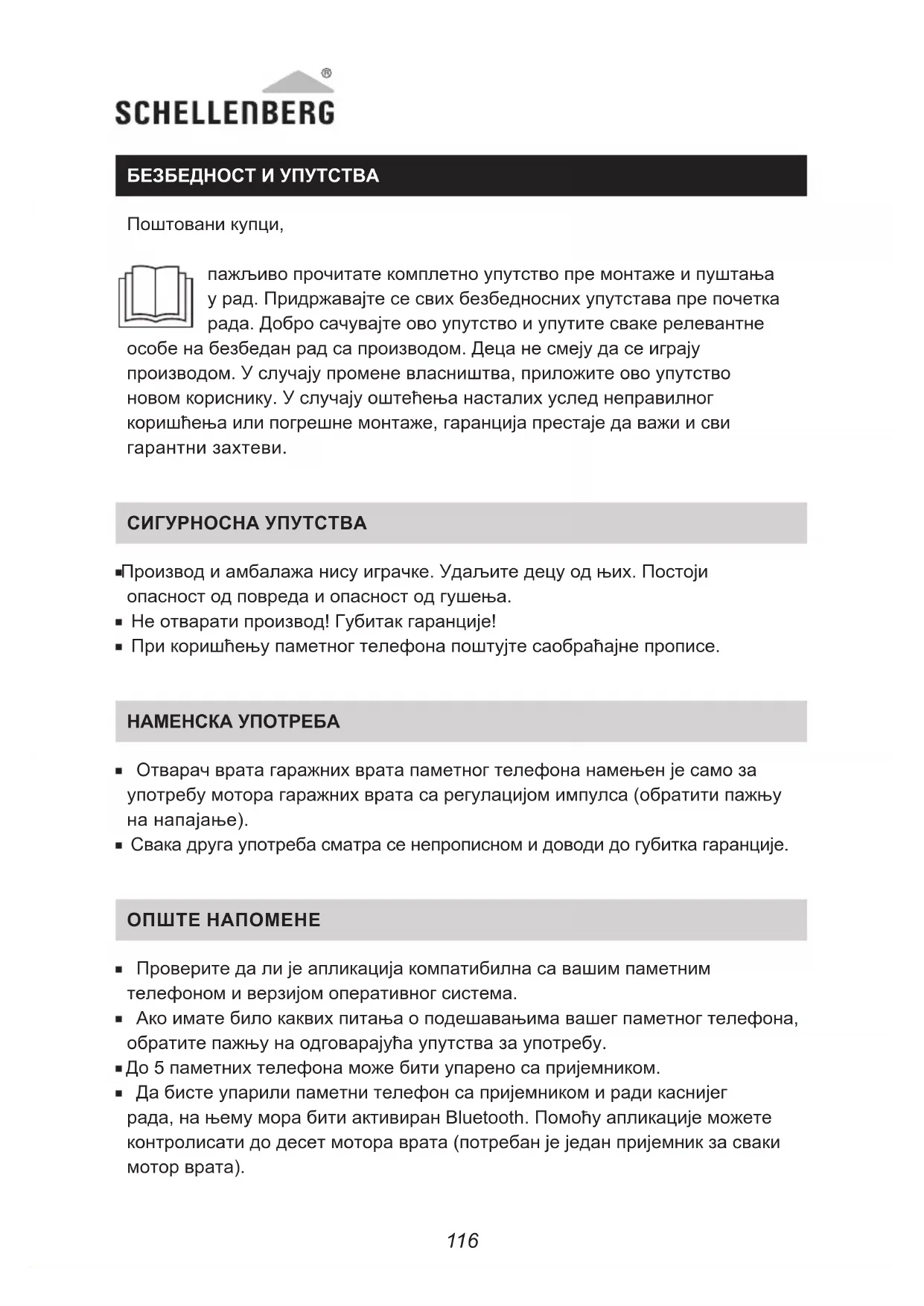

пажљиво прочитате комплетно упутство пре монтаже и пуштања у рад. Придржавајте се свих безбедносних упутстава пре почетка рада. Добро сачувајте ово упутство и упутите сваке релевантне особе на безбедан рад са производом. Деца не смеју да се играју производом. У случају промене власништва, приложите ово упутство новом кориснику. У случају оштећења насталих услед неправилног коришћења или погрешне монтаже, гаранција престаје да важи и сви гарантни захтеви.
СИГУРНОСНА УПУТСТВА
■Производ и амбалажа нису играчке. Удаљите децу од њих. Постоји опасност од повреда и опасност од гушења.
■ Не отварати производ! Губитак гаранције!
- При коришћењу паметног телефона поштујте саобраћајне прописе.
НАМЕНСКА УПОТРЕБА
- Отварач врата гаражних врата паметног телефона намењен је само за употребу мотора гаражних врата са регулацијом импулса (обратити пажњу на напајање).
- Свака друга употреба сматра се непрописном и доводи до губитка гаранције.
ОПШТЕ НАПОМЕНЕ
- Проверите да ли је апликација компатибилна са вашим паметним телефоном и верзијом оперативног система.
- Ако имате било каквих питања о подешавањима вашег паметног телефона, обратите пажњу на одговарајућа упутства за употребу.
■ До 5 паметних телефона може бити упарено са пријемником. - Да бисте упарили паметни телефон са пријемником и ради каснијег рада, на њему мора бити активиран Bluetooth. Помоћу апликације можете контролисати до десет мотора врата (потребан је један пријемник за сваки мотор врата).
-При повезивању на моторе других произвођача проверите да ли на управљачкој плочи уређаја постоје прикључни терминали за 6 - 36 V DC. Информације о томе ћете пронаћи у упутству за монтажу вашег мотора (није неопходно са бр. произ. 60991).
ЕУ ДЕКЛАРАЦИЈА О УСАГЛАШЕНОСТИ
Отварач гаражних врата на паметном телефону (бр. арт.: 60990, 60991) испуњава важеће захтеве европейских и националних директива. Усаглашеност је доказана. Цели текст ЕУ изјаве о усаглашености је доступан на следећој интернет адреси: http://www.schellenberg.de (ставка менија „Service“ (Сервис) у Download-Center(Центар за преузимање)).
Одобрено за рад у државама чланицама ЕУ/ЕФТА.
Не бацајте с кућним отпадом! Овај производ се може рециклирати и можете га предати на сабирним пунктовима за електрични кућни отпад.
WEEE директива 2012/19/EU
Директива за примену опасних супстанци у електричној и електронској опреми (RoHS) 2011/65/EU
Директива о електромагнетној компатибилности 2014/30/ЕУ
ЗАХТЕВИ УРЕЪАЈА
■ Паметни телефон:
- Android - од верзије 4.3
- IOS - од верзије 7.1
ТЕХНИЧКИ ПОДАЦИ
| Кућиште 59 x 49 x 20 mm | |
| Кабл у 4 боје, дужине 400 mm, утична спојница | |
| Антена 7 dBi, 295 mm, SMA60 | |
| Предајна снага < 10 mW | |
| Фреквенција 2,4 GHz | |
| Домет око 15 m | |
| Снабдевање напоном 6 V до 36 V DC | |
| макс. узимање струје 5 mA DC | |
| Радна температура -20 до 55 °C | |
| Класа заштите IP20 |
ШАБЛОН ТРЕПТАЊА ЛЕД ЛАМПИЦЕ
■ Стање приправности: ЛЕД лампица светли трајно
■ Спремност спајања (након притиска тастера): ЛЕД трепти 0,5 с / искључује 0,5 с
■ Повезано са паметним телефоном: ЛЕД трепти 1 с / искључује 1 с
■ Захтев за кретањем: ЛЕД трепери 0,1 с / искључује 0,1 с (10x)
■ Ресетовано на фабричке поставке: ЛЕД трепери 0,1 с / искључује 0,1 с (10x)

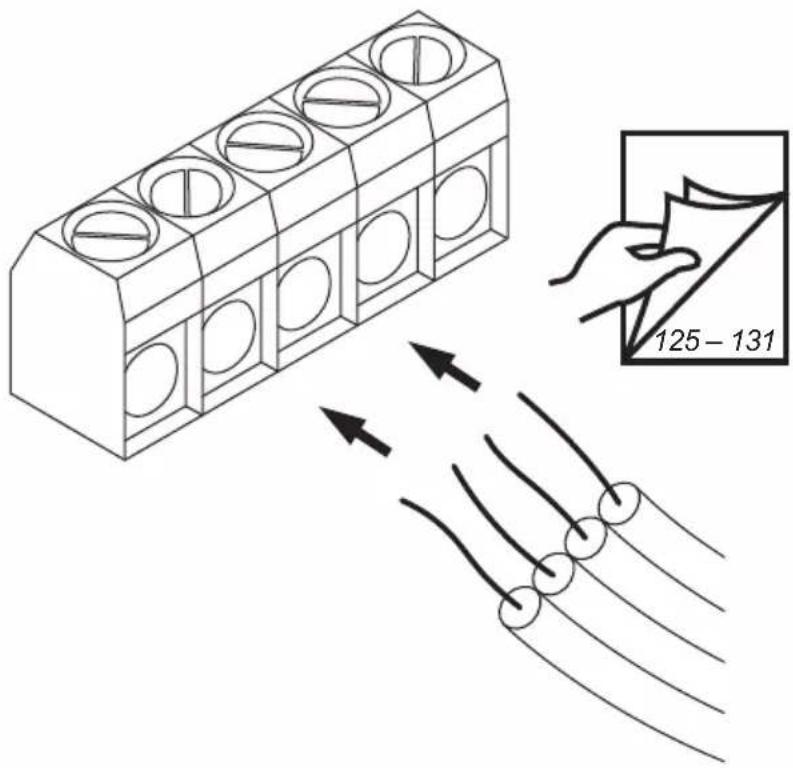

XS Искључите напајање мотора.
6.

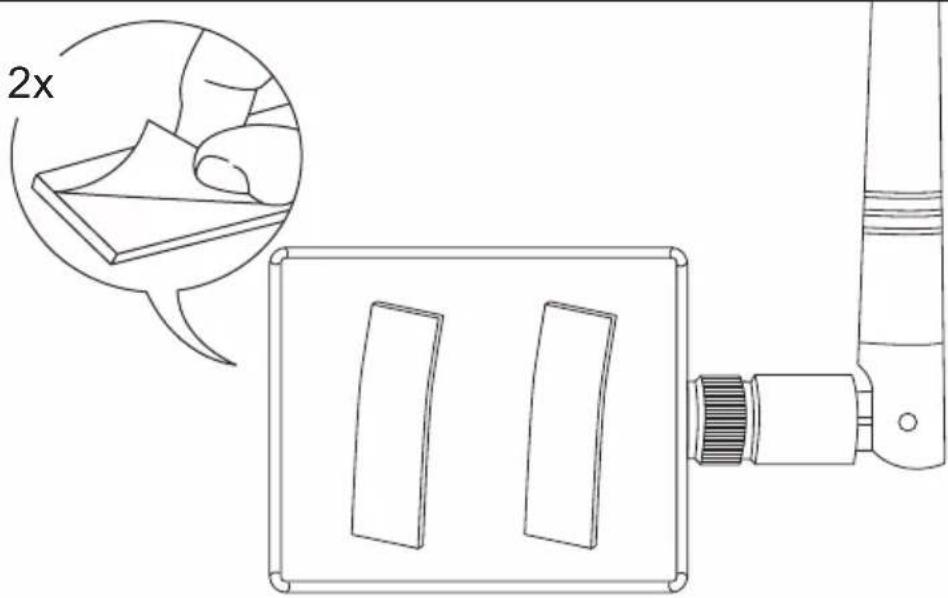

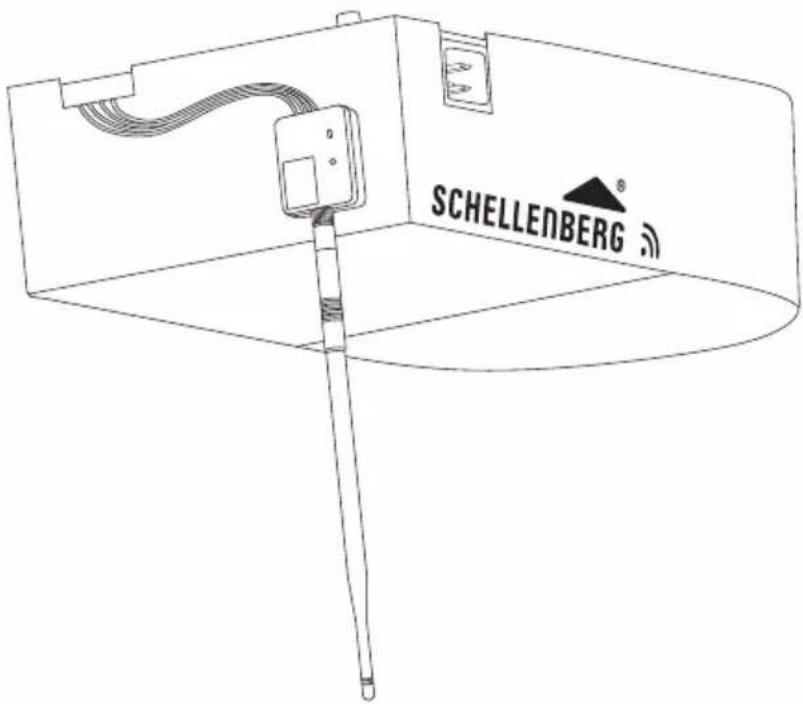

XS Залепите на кућиште мотора и поравнајте антену према доле, паралелно са затвореним вратима.
7.
XS Успостављање напајања мотора.
B
60991
XS Преузмите апликацију отварача врата Schellenberg. Следите упутства у апликацији отварача врата Schellenberg да бисте повезали мотор са вашим паметним телефоном.
F
SCHELLENBERG

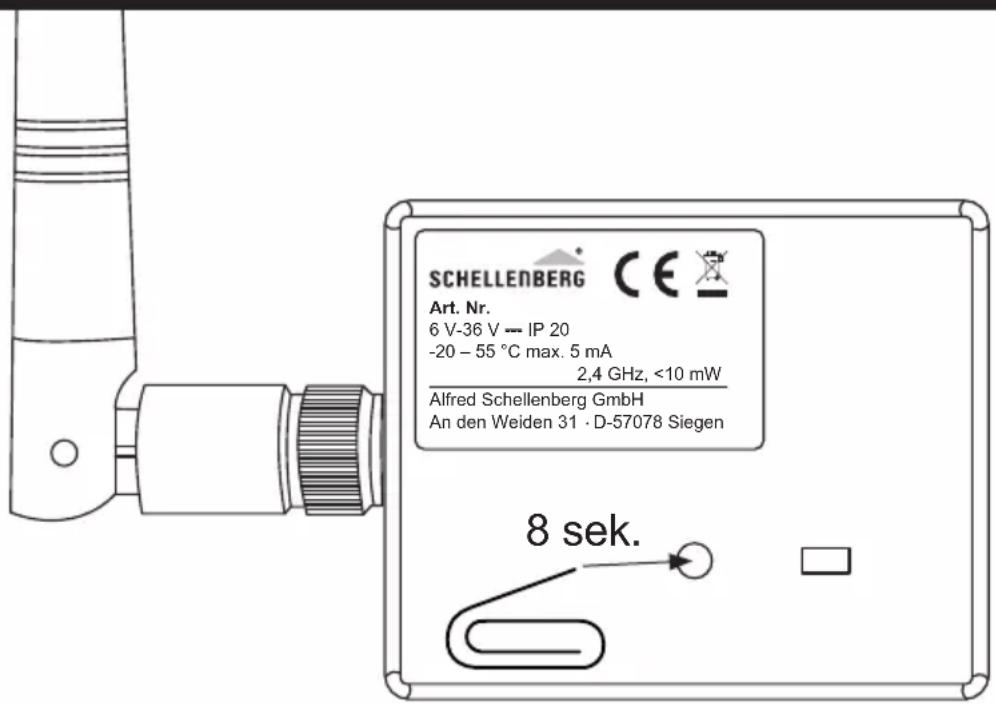

XS Сва подешавања примаоца се бришу. За коришћене паметне телефоне сви подаци о повезивању са пријемником се морају обрисати/раздвојити у менију датог паметног телефона. Следите упутства за употребу паметног телефона. Апликација мора бити деинсталирана и поново инсталирана помоћу преузимања као у кораку Д (страна 130).
Код гаранције, потребе за резервним деловима или питања око стручне монтаже вашег, производа, обратите се нашој служби за подршку корисницима. service.int@schellenberg.de
