NAVODILA ZA UPORABO CDM1123 Ferm

Z nakupom ste pridobili odlicen izdelek, ki ga dobavljajo vodilni evropski pooblasceni prodajalci. Vsi izdelki, ki so dobavljeni od Ferm-a, so bili izdelani po majvisijh standardih izvedbe in varnosti; kot sestavni del nase filozofije izvajamo odlicne storitve za stranke, kar podpiramo z razsrjeno 3-letno garancijo.

Upamo, da boste vrsto let uživali pri uporabi tega izdelka.

Stevilke v besedilu ustrezajo diagramom na straneh 2-3.

Pred uporabo orodja pozorno preberite navodila za delovanje. Spoznajte funkcije in osnovno delovanje tega orodja. Servis orodja glede na ta navodila zagotavlja, da bo le-to vedno delovalo pravilno. Navodila za delovanje in spremmo dokumentacijo shranjujte v blizini orodja.

Vsebina

1. Informacije o stroju
2. Varnostna navodila
3. Montaža cribora
4. Delovanje
5. Servis & vzdřevanje

1. Podatki o napravi

Tehnični podatki

Napetost 12 V	-
Napetost polnilnika 230 V
Frekvenca polnilnika 50 Hz
Moč akumulatorske baterije 1,0 Ah
Čas poljenja 3-5 ura
Največji vrtilni moment 16 Nm
Št. vrtljavev, brez obretenitve 0-550/min
Premer vpenjalne glave 0,8-10 mm
Masa (vključno z akum. baterijo) 1,68 kg
Lpa (akustićni tlak) 70,5+3dB(A)
Lwa (akustćna zmogljivost) 81,5+3dB(A)
Tehtna vibracija	Ah=3.12 m/s2K=1.5m/s2

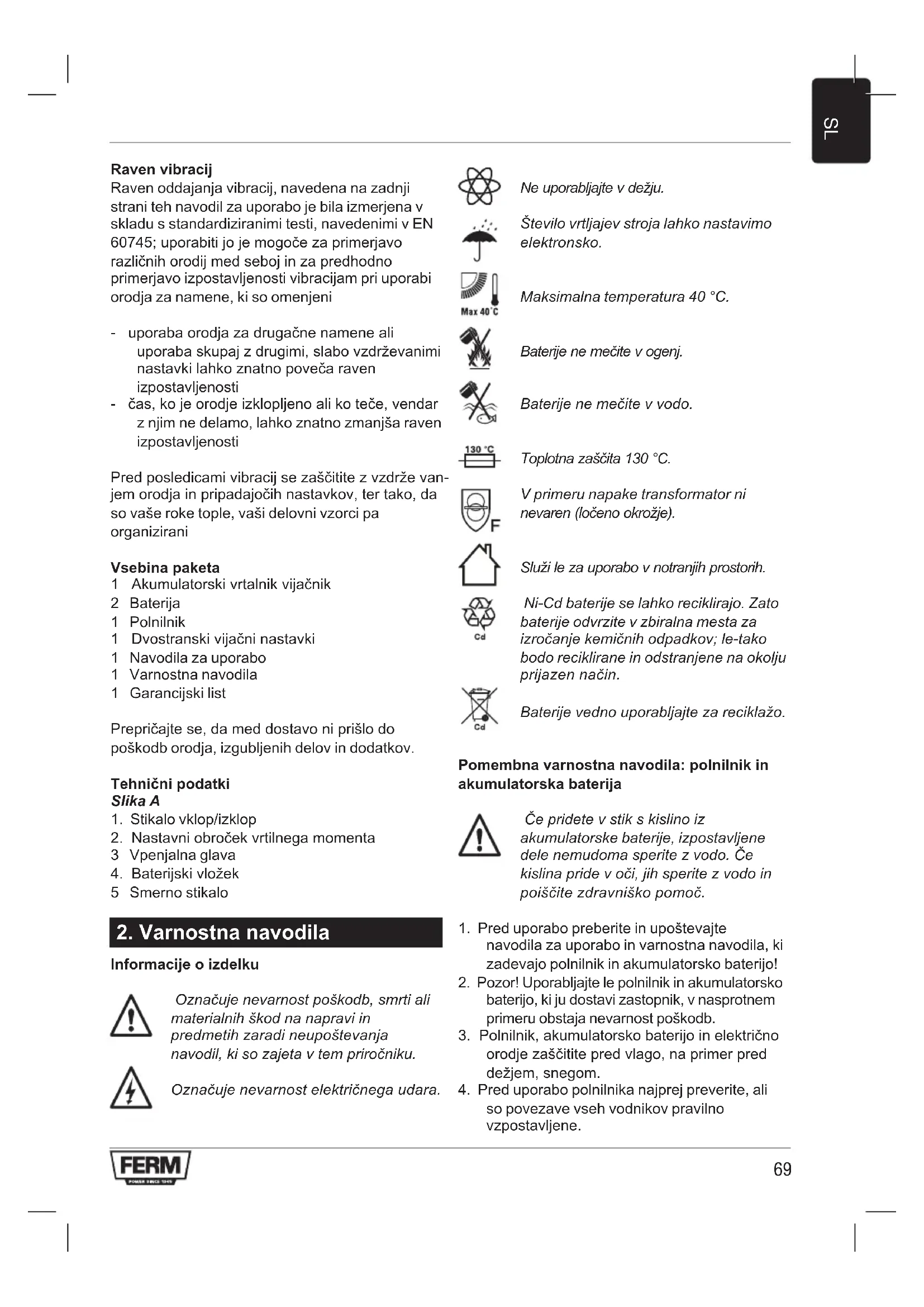

Raven vibracij

Raven oddajanja vibracij, navedena na zadnji strani teh navodil za uporabo je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoce za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

• uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdřevanimi nastavki lahko znatno poveča raven izpostavljenosti
• Čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjsa raven izpostavljenosti

Pred posledicami vibracij se zašcitite z vzdṛze vanjem orodja in pripadajocih nastavkov, ter takto, da so vaše roke tople, vaši delovni vzorci pa organizirani

Vsebina paketa

1 Akumulatorski vrtalnik vijačnik
2 Baterija
1 Polnilnik
1 Dvostranski vijačni nastavki
1 Navodila za uporabo
1 Varnostna navodila
1 Garancijski list

Prepričajte se, da med dostavo ni prislo do poskodb orodja, izgubljenih delov in dodatkov.

Tehnici podatki Slika A

1. Stikalo vklop/izklop
2. Nastavni obroček vrtilnega momenta
   3 Vpenjalna glava
3. Baterijski vlozek
   5 Smerno stikalo

2. Varnostna navodila

Informacije o izdelku

Oznacuje nevarnost poskodb, smrti ali materialnih skod na napravi in predmetih zaradi neupostevanja navodil, ki so zajeta v tem prirocniku.

Oznacujenevarnostelektricegaudara.

Ne uporabljajte v dežju.

Število vrtljajev stroja lahko nastavimo elektronsko.

Max 40^

Maksimalna temperatura 40^

Baterijne mecite v ogenj.

Baterije ne mečite v vodo.

Toplotna zaščita 130 °C.

V primeru napake transformator ni nevaren (ločeno okrožje).

Služí le za uporabo v notranjih prostorih.

Ni-Cd baterije se lahko reciklirajo. Zato baterije odvrzite v zbiralna mesta za izrocanje kemicnih opadkov; le-tako bodo reciklirane in odstranjene na okolju prijazen nacin.

Baterije vedno uporablajte za reciklazo.

Pomembna varnostna navodila: polnilnik in akumulatorska baterija

Ce pridete v stik s kislino iz akumulatorske baterije, izpostavljene dele nemudoma sperite z vodo. Ce kislina pride v oci, jih sperite z vodo in poiscite zdravniško pomoc.

1. Pred uporabo preberite in upoštevajte navodila za uporabo in varnostna navodila, ki zadevajo polnilnik in akumulatorsko baterijo!
2. Pozor! Uporabljajte le polnilnik in akumulatorsko baterijo, ki ju dostavi zastopnik, v nasprotnem primeru obstaja nevarnost poskodb.
3. Polnilnik, akumulatorsko baterijo in elektrichno orodje zašcitite pred vlago, na primer pred dežjem, snegom.

4. Pred uporabo polnilnika najprej preverite, ali so povezave vseh vodnikov pravilno vzpostavljene.

5. Če je vodnik poskodovan, polnilnika ne smete uporabljati. Poškodovani vodnik nemudoma zamenjaje.

6. Ce polnilnika ne uporabljate, omrežni vtic izvlecite iz vticnice. Vtica ne izvlecite z natezanjem priključne vrvice.
7. Ce vampolnilnik pade oz. ga izpostavite drugačni močni mehanski obretenitvi, ga nj pred nadaljnjo uporabo pregleda pooblasčeni serviser. Poškodovane dele je treba popraviti.
8. Pri delu z akumulatorsko baterijo bodite zelo previdni. Pazite, da vam ne pade, oz. da z njo ne trcite ob druge predmete.
9. Polnilnika oz. akumulatorske baterije nikoli ne poskušajte popraviti sami, saj je to zelo nevarno.

Popravila naj vedno opravi pooblaseni servis, v nasprotnem primeru obstaja nevarnost poskodb.

1. Pred vsakim cischenjem oz.vzdrzevanjem polnilnika in akumulatorske baterije, izvlecite omreznvi tici iz vticnice polnilnika.
2. Akumulatorske baterije ne polnite pri temperaturah pod 5 I'C oz. nad +40 I'C.
3. Odprtine za zračenje na polnilniku ne smejo biti zakrite.
4. Akumulatorska baterija ne sme biti v kratkem stiku.

Ce je naprava v kratkem stiku, se jakost elektricnega toka povec. To lahko pouzroci pregrevanje akumulatorske baterije, pozar oz. tudi eksplozijo, torej poskodbe orodja in nevarnost za uporabnika.

Kako setemu izognete:

• Na pola akumulatorske baterije ne povezujte nobenihŽic.
• Prepričajte se, da v odprtino akumulatorske baterije niso ujeti kakrsnikoli kovinski delčki (žebljicki, kovanci, papirne sponke).
• Akumulatorske baterije ne izpostavljajte vodi oz. dežju.

• Priloženo akumulatorsko baterijo uporabljajte le v kombinaciji s tem akumulatorskim vrtalnikom vijačnikom in takо preprečite napake in/ali drugačno tveganje.

• Ce se akumulatorska baterijaPokvari oz.se ne polni,jo primerno zavrzite.Neuporabne akumulatorske baterije ne smete odvreci v

hisne smeti.
15. Akumulatorske baterije nikoli ne odvrzite v vodo oz. ogenj - moznost eksplozije.

Elektricna varnost

Naprava II.razreda -dvojna izolacija Ne potrebujete vtikaca z ozemljitvijo.

Zamenjati vodnike in vtice

Obrabljene oz. stare vodnike in vticne nemudoma zavrzite in zamenjalte z novimi. Povezava vtica poskodovanega vodnika z elektricno vticnico je zelo nevarna.

Odstranite akumulatorsko baterijo. Ce elektricnega orodja ne uporabljate, pred vzdrrzevanjem in pri menjavi delov orodja, na primer, vpenjalne glave, svedra. Orodje je namenjeno izključno vrtanju in vijačenju. Druga dela z orodjem niso dovoljena.

3. Montaža cribora

Pred začetkom del najprej odstranite akumulatorsko baterijo.

Vstaviti in zamenjati vrtalne nastavke Slika B

V orodje lahko vstavite tak ovralne kot tudi vijačne.
nastavke s šesterokotno gredjo.

• Sprostite vpenjalno glavo (3), in sicer takto, da jo zavrtite (9).
• Gred vrtalnega nastavka postavite v montažno območje vpenjalne glave.
  Vrtalno glavo mochnozategnite, takdo se vrtalni nastavek dobro zagozdi.
• Ponovno zavrtite vrtalno glavo, ko zeelite

Vedno upostevajte varnostna navodila in se drzte zadevnih predpisov.

Orodje držite v močnem prijemu in vrtalnik pritiskajte z enakomernim pritiskom v delovni kos. Orodja ne preobremenjute. Uporabljajte le vrtalne nastavke, ki ne kazejo znakov obrabe. Obrabljeni vrtalni nastavki negativno vplivajo na učinkovitost funkcj orodja.

Nastaviti navor

Slika D

Orodje ima 16 stopenj nastavitev navora, s katerimi lahko dolocite jakost uvijanja in izvjanja vijakov.

• Regulirni obroč navora (2) nastavite vŽeleno pozicijo.

Nastavitve navora, ki so na izbiro, so na regulirnem obrocu označene s ciframi od 1 do 15 in piko med dvema ciframa, ki označujevmesno pozicijo (skupaj torej 16).

• Po moznosti izberite najnizjo pozicijo navora, ki spodbudi premikanje vijaka. Visjo pozicijo navora nastavite, ce motor zdrsava.

Uvijati in izvijati vijake

• Smerno stikalo vrtenja (5) nastavite v pozicijo "L" za uvijanje vijakov.
• Smerno stikalo vrtenja nastavite v pozicijo "R" za izvijanje vijakov.

Vrtati

• Regulirni obroč navora (2) obrite in nastavite v pozicijo za vrtanje.

Prepricajte se, da je smerno stikalo vrtenja (5) pri vrtanju vedno nastavljeno v pozicijo "L".

Vklop in izklop

Slika A

• Pritisnite stikalo za vklop/izklop (1). Stevilo vrtljajev orodja regulrate s prenosom sile na stikalu.
  Stikalo vklop/izklop (1) spustite in vpenjalna glava se nemudoma ustavi in preneha teci.
• Smerno stikalo vrtenja (5) potisnite v pozicijo na sredo in blokirajte orodje v stanje izklopa.

Orodje odložite šele, ko se motor popolnama ustavi. Orodja ne položite na prasno podlago. Prasni delci lahko vstopijo oz. prodrejo v mehanizem.

Polniti akumulatorsko baterijo

Priložena akumulatorska baterija ob dostavi ni napolnjena.

Baterijski polnilec uporabljajte v temperaturnem območju med +5° do +40° stopinj Celzija.
Baterijski polnilec uporabljajte le v suhih in zračnih prostorih.

Polnjenje Slika E

• Baterijsko držalo postavite na ravno podlago in vanj vstavite akumulatorsko baterijo. Upostevajte oznake polov + in -
  Vtic omreznega usmernika vstavite v konektor, ki se nahaja na strani akumulatorske baterije.
• Omrežni usmernik prikljucite v vticnico.
  Postopek poljenanja popolnama prazne baterije抗体 približno 5 ur, ko jo polnite prvič, in 3 ure vsako nadaljnje poljenje.

Ko se poljenje konca, rdece led ne ugasne, sveti naprej. Ni funkcije samodejnega izklopa. Akumulatorsko baterijo torej odstranite s polnilca po poteku 5 ur. Ce baterije ne boste odstranili s polnilca po tem casu, se le ta lahko pregreje.

Praznjenbe baterije

Praznjenje akumulatorske baterije je enako pomembno, ce ne sie bolj, kot polnjenje.

• Po končanem polnjenju akumulatorske baterije, vrtalnik uporabljajte vse do trenutka, ko začne jakost vrtanja slabeti in vrtalnik ne dosegaNJvečje rotacjske hitrosti.
  V tem trenutku je akumulatorska baterija skoraj prazna in sedaj začnite postopek polnjenja.
• Ce polinite še neiztrošeno akumulatorsko baterijo, na primer, baterijo, ki ima še eno tretjino zmogljivosti, pride do takо imenovanega 'učinka spomina'. Med takšnim polnjenjem se polni le iztrošeni del baterjske zmogljivosti in baterija se začne kristalizirati v delu, ki pred polnjenjem ni bil iztrošen. Takšen del akumulatorske baterije postane neuporaben.
• Akumulatorske baterije pa ne smete iztrošiti do konca. Takoj, ko opazite, da jakost oz. rotacijska hitrost slabita, baterijo napolnite. Če se odločite in nadalujete z delom in se akumulatorska baterija iztroši, nastopi tak oimenovana 'zamenjava učinka polov'. Polarnost baterijskih polov se zamenja: +' postane -' in -' postane +'. Ko pride do takšne zamenjave, polarnost ostane zamenjana tudi med polnjenjem in sledi neodpravljiva napaka akumulatorske baterije.

Akumulatorsko baterijo po vsakem daljsem mirovanju pred ponovno uporabo najprej napolnite. Baterijo skladisčite v stanju napoljenosti.

5. Servis & vzdrlževanje

Preden se lotite vzdrrzevalnih del na mehansikh delih, se prepricajte, da ste orodje izklopili iz elektricnega omrežja.

Stroji so narejeni takto, da delujejo dolgo in potrebujuje le malo vzdruževanja. Konstantno dobro delovanje je pogojeno s pravilnoedo streja in rednim cisćenjem.

Cischenje

Odprtine zračnika vzdřžuj Čiste, da se motor ne bo pregreval. Redno Čisti ohišje s Čistim blagom. Če umazanija noče odstopiti jo odstrani z mehkim

blagom namocenim v milnico. Nikoli ne cisti ohisijs topili kot so bencin, alcohol, amoniak itd saj lahko poskodujes plasticne dele.

Mazanje

Naprava ne potrebujé dodatnegamazanja.

Okvarc

V primeru okvare, t.j. obrabe posameznega dela,Poklicite servisno sluzbo.Naslov je označen na garancijskem listu. Na zadnji strani tega priročnika je povečan prikaz posameznih delov, ki jih lahko narocite.

Okolje

Orodje transportiramo v krepki embalaži da ga zavarujemo pred poskodbami. Večino embalaje je mogoće reciklirati zato jo odnesi na zbiralisiče takšnih opadkov oz. v za to namenjen kontejner, da bo reciklirana. NiCd celice lahko recikliramo.

Elektricnih orodij ne vrzite stran v domace za smeti. Po Evropski smernici 2012/19/EU za WEEE (Odpadna elektrica in elektronska oprema) in njeno siritev v narodno pravo, je potrebno elektrica orodja, ki niso vec uporabna, zbrati posebej in se jih znebiti na okolju prijazen naacin.

Garancija

Garancijski pogoji so opisani na prilozemem garancijskem listu.
