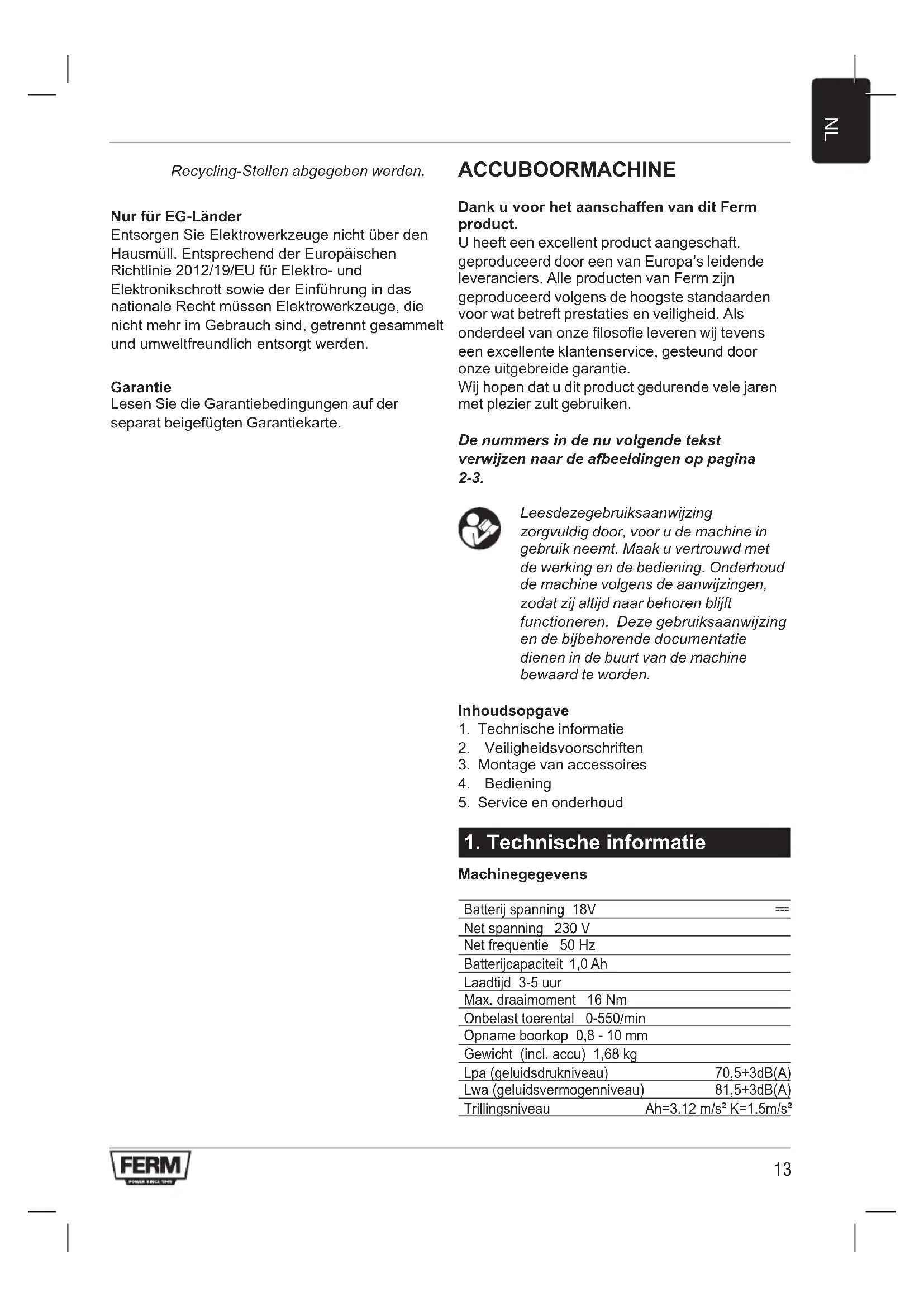

GEBRUIKSAANWIJZING CDM1123 Ferm

Dank u voor het aanschaffen van dit Ferm product.

U heeft een excellent product aangeschaft,
geprodueerd door een van Europa's leidende
leveranciers. Alle producten van Ferm zijn
geprodueerd volgens de hoogste standaarden
voor wat betreft prestaties eneiligheid. Als
onderdeel van once filosofie leveren wij tevens
een excellente klantenservice, gesteund door
onze uitgebrende garantie.
Wij hopen dat u dit product gedurende vele jaren
met plezier zult gebruiken.

De nummers in de nu volgende tekst verwijzen maar de afbeeldingen op pagina 2-3.

Leesdezegebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werkung en de bediening. Onderhoud de machine volgens de aanwijzingen, zDat zich altiid maar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden.

Inhoudsopgave

1. Technische informatie
2. Veiligheidsvoorschriften
3. Montage van accessoires
4. Bediening
5. Service en onderhoud

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
• wanner de machine is uitgeschakeld of
  wanner deze loopt maar geen werk verricht,
  kan dit het blootstellingsniveau aanzienlijk
  reduceren

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te honden en uw werkwijze te organiseren

Inhoud van de verpakking

1 Accuboormachine
2 Accu
1 Oplader
1 Adapter + accuholder
1 Dubbelzijdige bit
1 Gebruiksaanwijzing
1 Veiligheidsinstructies
1 Garantiebewijs

Controleer het apparaat, loszittende onderdelen en accessoires op beschadigingen die+zijnveroorzaakt gedurende het transport.

Productinformationie

Afb. A

1. Aan/uit-schakelaar
2. Instelring koppel
3. Boorhouser
4. Accu
5. Draairichtingschakelaar

2. Veiligheidsvoorschriften

Uitleg van de gebruekte symbolen

Gevaar voor lichamelijk letsel of materiele schade wanner de instructies in deze handleiding Niet worden opgevolgd

Gevaar voor elektrische schok

Het toerental van de machine kan elektronisch worden ingesteld.

Niet gebruiken in regen.

Alleen binnenshuis gebruiken

Maximum temperatuur 40^

Werp de batterij Niet in het vuur.

Werp de batterij nicht in het water.

Bij storingen is de transformator Niet gevaarlijk (gescheiden circuit).

NiCd-accu's zij recyclebaar. Geef ze af bij een inleverpunt voor chemisch afval, zodate ze kuren worden hergebruikt of op milieuvriendelijkige wijze verwerkt.

Batterijen altijd recyclen

Belangrijke veiligheidsinstrumenties voor acculader en accu

Indien u in aanraking komt met zuuruit de accu, dient u het zuur direct met water grondig af te spoelen. Indien u zuur in uw ogen krijgt, spoel dan uw ogen met water schoon en raadpleeg onmiddelijk een arts!

1. Lees de gelebruiksaanwijzing en de

veiligheidsinstrumentes voor acculader en accu zorgvuldig door voordat u het apparaat in gebruik neemt.

1. Let op! Gebruik uitsluitend de door de fabrikant meegeleverde acculader en accu. Bij gebruik van andere onderdelen bestaat het gevaar voor ongelukken.
2. Bescherm de acculader, accu en gehele machine gegen vocht, zoals bijv. regen of sneeuw.
3. Controller voor gebruik van de acculader altijd of alle snoeren goed+zijn aangesloten.
4. Wanner u beschadigingen aan snoeren constasteert, mag de acculader nicht meer worden gebruikt. Laat het beschadigde snoer eerst verrangen.
5. Wanner u de acculader nicht gebruikt, moet de netstekker uit de contactdoos zich getrokken. Trek Niet aan het netsnoer om de stekker uit de contactdoos te verwijderen.
6. Indien de acculader op de grond valt of op een andere wijze aan zware mechanische belasting wordenblootgesteld,dient u deze eerst door een erkendvakman op beschadigingen te lien onderzoekeken,voordat u de acculader wee in gebruik neemt. Beschadigde onderdelen要去en worden gerepareerd.
7. Behandel de accu voorzichtig; waar deze Niet vallen en voorkom stoten.
8. Probeer nooit de acculader of accu zich te repareren. Reparaties dienen alkijd door een erkend vakman te worden uitgevoerd, anders bestaat het gevaar voor ongelukken.
9. Trek voor reinigings- of onderhoudswerkzaamheden aan de acculader of accu.altijd de netstekker van de acculader uit het stopcontact.
10. De accu mag nicht worden opgeladen bij een omgevingstemperatuur beneden 5^ of boven 40^ .
11. De ventilatieopengingen van de acculader要去en algid onbedekt zich.
12. De accu mag nicht worden kortgesloten.

Bij kortsluiting vloeit de stroom met een hogere stroomsterkte. Oververhitting, brandevaar of ontploffen van de accu kan het gevolg�n. De accu raakt hierdoor beschadde gebruiker loopt het risico gewond te raken.

Dus:

• Sluit geen kabels aan op de polen van de accu.
• Let op dat zich geen metalen voorwerpen (spijkers, paperclips, munten, enz.) in de accuholder bevinden.
  Stel de accu Niet bloot aan water of regen.

• Gebruik de meegeleverde accu uitsluitend in combinatie met de accuboor om storingen en/of persoonlijk letsel te voorkomen.

• Een beschadigde of Nieteer oplaadbare accu moet als KCA-afval worden afgevoerd. Gooi deze Niet bij het huisvuil.

• Gooi de accu nooit in vuur of water. Hierdoornontstaat gevaar voor ontploffing!

Controller altijd of de spanning van de accu overeenkomt met de spanning op het typeplaatje. Controller ook altdj of uw netspanning overeenkomt met de waarde op het typeplaatje van het oplaadapparaat.

Klasse II apparatus - Dubbel geisoleerd - een geaarde stekker is nicht moodzakelijk.

Bij verranging van snoeren of stekkers

Gooi oude snoeren of stekkers direct weg zodra ze door neue exemplaren zichn verrangen.

• Neem.altijd de accu van de machine wanner u de accuboor Niet gebruikt, dit geldt ook tijdens onderhoud en bij het verwisselen van onderdelen (bijv. spanboorkop, boor).
• Het apparaat is geschikt voor schroeven en boren. Elk ander gebruik worden nadrukkelijkuitgesloten.

3. Montage van accessoires

Voordat u een accessoire monteert, dient u altijd eerst de accu te verwijderen.

Plaatsen en verwijderen van accessoires Afb. B

In de machine können naast boren ook schroefbits met zeskantige schacht worden geplaatst.

• Draai de boorkop (3) los door aan de opstaande rand (9) te draaien.
• Plaats de schacht van de boor in de opname van de boorkop.
• Draai de boorkop vast zodat de boor stevig is vastgeklemd.
• Draai de boorkop weir los als u een andere boor wilt plaatsen.

Accuplaatsen en verwijderen Afb.C

Controller of het oppervlak van de accu en het gereedschap schoon en droog is voordat de accelader worden aangesloten.

• Zorg dat de draairichtingschakelaar (5, Fig. A) in de middenpositie staat om te voorkomen dat de machine onverwacht kan worden ingeschakeld.
• Plaats de accu (4) in de voet van de machine,zie afbeelding.
• Druk de accu in de houder totdat deze vastklikt.
• Druk aan weerszijden van de accu op de vergrendelknoppen (10) voordat u de accu verwijdert. Neem verzolgens de accuuit de voet van de machine.

4. Bediening

Neem altijd de veiligheidsvoorschriften in acht en volg de desbeteffende instructies zorgvuldig op.

Houd de machine goed vast en druk de boor gelijkmatig in het oppervlak. Oefen Niet te veel drukuit op de machine. Gebruik uitsluitend boren die nog geen kenmerken van slijtage vertonen. Versletenboren hebben een negatif effect op het functioneren van de machine.

Draaimoment instellen

Afb. D

De machine is uitgerust met 16 verschillende draa-imomentinstellungen waarmee de kracht voor het inen uitdraaien van de schroeven kan worden bepaald.

• Zet de instelring voor het draaimoment (2) op de gewenste stand.
• De instellingen voor het draaimoment waaruit u kuntkiezen, worden op de instelring met behulp van de cijfers 1 tot en met 15 en met een puntCUSSEN twee cijfers voor de tussenliggende standen (totaal 16) aange gezven.
• Kies bij voorkeur een zo laag möglichke stand

om de schroef te bewegen. Kies een hogere stand wanner de machine slipt.

Schroeven in- en uitdraaien

Zet de draairichtingomschakelaar (5) op stand 'L' voor het indraaien van schroeven.
- Zet de draairichtingomschakelaar op stand 'R' voor het uitdraaien van schroeven.

Boren

• Zet de instelring voor het draaimoment (2) op de stand voor boren.

Zorg dat de draairichtingomschakelaar (5) bij boren.altijd op L'saat ingesteld.

In- en uitschakelen

Afb.A

• Druk op de aan/uit-schakelaar (1). U regelt het toerental van de machine door middel van krachtuit oefening op de schakelaar.
  Zodra u de aan/uit-schakelaar (1) loslaat, wordt de boorkop geremd en stopt met draaien.
  Schuif de draairichtingomschakelaar (5) naar het midden om de machine in uitgeschakelde toestand te blokkeren.

Leg de machine pas neer wanneer de motor volledig stilstaat. Leg de machine Niet op een stoffige ondergrund. Stofdeeltjes können diep in de machine doordringen.

Opladen van de accu

• De bijgeleverde accu worden in ontladen staat meegeleverd.
• Gebruik de acculader alleen binnen een temperatuur van +5^ tot +40^ Celsius.
• Gebruik de acculader alleen in droge, geventileerde ruimten.

Laden

Afb. E

• Plaats de accuholder op een vlakke tafel en zet de accu in de accuholder. Let op de aangegeven poolmarkeringen + en -.
• Druk de adapterstekker van de netadapter in de connector aan de zijkant van de accuhouder.
• Druke netadapter in het stopcontact.
• Het laadproces van een volledig ontladen accu duurt de eerste keer ongeveer 5 uur en daarna ongeveer 3 uur.

Na de laadtijd gaat het rode lampje nicht automatisch uit! Haal de accu na uiterlijk 5aar uit de lader.Indien u de accu na de laadtijd in de laderaat staan kan deze oververhit raken.

Ontladen van de accu

Niet alleen het opladen van accu's is belangrijk het ontladen is van even groot, zoniet groter belang.

• Wanner de accu is opgeladen moet de accuboormachine net zolang gebrukt worden totdat u begint te merken dat de kracht van de boormachine afneemt en dat de boormachine Niet het maximale toerental haalt.

• De accu is nu zo goed als ontladen. Nu pas mag de accu waar opgeladen worden.

Gaat u de accu opladen verwijl deze bijvoorbeeld nog voor eenderde deel aan capaciteit geladen is, dan kan het zogenaamde 'geheugeneffect' optreden. Omdat bij het opladen nu alleen het ontladen deel van de accucapaciteit van de accu worden geactiveerd, kan de accu in het eenderde nog geladen deel gaan kristalliseren. Dit deel van de accucapaciteit is daarna nooit meer bruikbaar.

• Ontlaad de accu ook Niet tot het minimum. Zodra u merkt dat de kracht of het maximale toerental van de boormachine afneemt, ga dan de accu waar opladen. Wanner u verder gaat met het gebruiken van de boormachine en de accu raakt volledig ontladen dan kan het zoge naamde 'ompooleffect' optreden. De polariteit van de occupolen worden�bcij verwisseld de +wordt de -en de -wordt de +'.

• Is dit eenmaal opgetreden dan za bij het laden de polariteit verwisseld blijven en za de accu onherstelbaar beschadigd worden.

Wanner u de accuboormachine langere tijd Niet gebruikt moet u de accu erst geheel laden. De accu moet in geladen toestand worden bewaard.

5. Service en onderhoud

Zorg dat de machine Niet onder spanning staat wanner onderhoudswerkzaamheden aan het mechaniek worden uitgevoerd.

De machines zijn ontworpen om gedurende langtijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.

Reinigen

Reinig de machine-behuizing regelmatig met een zachtde doeck, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zachtde doeck bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijkste toffen beschadigen de kunststof onderdelen.

Smeren

De machine—heeft geen extra smering nodig.

Storingen

Wanner er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld konnen worden.

Milieu

Om transportbeschadiging te voorkomen, worden de machine in een stevige verpakking geleverd. De verpakking is zo veel möglichg jemaaakt van recyclebaar materiaal.

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan eenaarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

Garantie

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

PERCEUSE SANS FIL

Naskrutkovanie a odskrutkovanie skrutiek

• Nastavte prepinač zmeny smeru (5) do polohy „L“, aby ste skrutky naskrutkovali.
• Nastavte prepinač zmeny smeru do polohy „R“, aby ste skrutky odskrutkovali.

Vrtanie

• Otočte krúžkom nastavenia krutiaceho momentu (2) do polohy vřtanie.

Uistite sa, ze prepinač zmeny smeru (5) je poças vrtania vždy nastavený do polohy „L".

Zapnutie a vypnutie zariadenia Obr. A

• Stlache spinač zap./vyp. (1). Regulije rychlost zariadenia tak,Že prenása vykon na spinač.
  Uvolnenie spinaça zap./vyp. (1) okamzite zastaví skl'ucovadlo vrtácky, ktoré sa viac nebude otáčat.

Maksimaalne temperatuur 40^

Akut mitte tulle visata

Akut mitte vette visata

Termokaitse 130^
