РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDM1123 Ferm

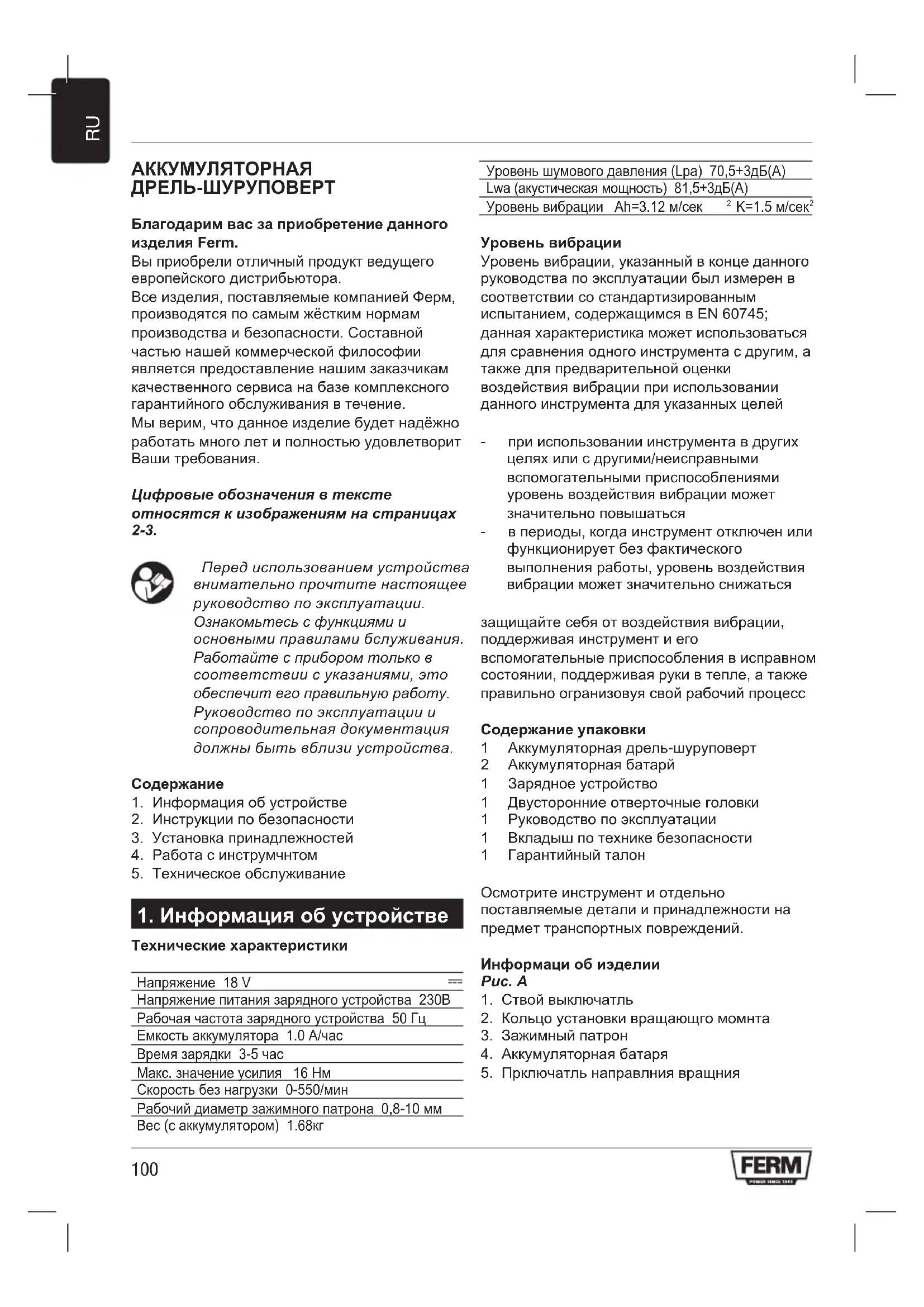

АККУМУЛЯТОРНАЯ ДРЕЛЬ-ШУРУПОВЕРТ Благодарим вас за приобретение данного изделия Ferm. Вы приобрели отличный продукт ведущего европейского дистрибьютора. Все изделия, поставляемые компанией Ферм, производятся по самым жёстким нормам производства и безопасности. Составной частью нашей коммерческой философии является предоставление нашим заказчикам качественного сервиса на базе комплексного гарантийного обслуживания в течение. Мы верим, что данное изделие будет надёжно работать много лет и полностью удовлетворит Ваши требования. Цифровые обозначения в тексте относятся к изображениям на страницах 2-3. Перед использованием устройства внимательно прочтите настоящее руководство по эксплуатации. Ознакомьтесь с функциями и основными правилами бслуживания. Работайте с прибором только в соответствии с указаниями, это обеспечит его правильную работу. Руководство по эксплуатации и сопроводительная документация должны быть вблизи устройства.

1. Информация об устройстве

2. Инструкции по безопасности

3. Установка принадлежностей

4. Работа с инструмчнтом

5. Техническое обслуживание

1. Информация об устройстве

Технические характеристики Напряжение 18 V Напряжение питания зарядного устройства 230В Рабочая частота зарядного устройства 50 Гц Емкость аккумулятора 1.0 A/час Время зарядки 3-5 час Макс. значение усилия 16 Нм Скорость без нагрузки 0-550/мин Рабочий диаметр зажимного патрона 0,8-10 мм Вес (с аккумулятором) 1.68кг Уровень шумового давления (Lpa) 70,5+3дБ(A) Lwa (акустическая мощность) 81,5+3дБ(A) Уровень вибрации Ah=3.12 м/сек

Уровень вибрации Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей - при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться - в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно огранизовуя свой рабочий процесс Содержание упаковки 1 Аккумуляторная дрель-шуруповерт 2 Аккумуляторная батарй 1 Зарядное устройство 1 Двусторонние отверточные головки 1 Руководство по эксплуатации 1 Вкладыш по технике безопасности 1 Гарантийный талон Осмотрите инструмент и отдельно поставляемые детали и принадлежности на предмет транспортных повреждений. Информаци об иэделии Рис. A

2. Кольцо установки вращающго момнта

4. Аккумуляторная батаря

2. Инструкции по безопасности

Oбъяснения к обозначениям символов Риск повреждения инструмента и/ или травм, смерти в случае несоблюдения инструкций данного руководства Вероятность поражения электрическим током Количество оборотов машины можно электронно регулировать. Не используйте во время дождя. Только для использования внутри

Максимальная температура 40 °C. Не бросать батарейку в огонь. Не бросать батарейку в воду. Тепловая защита 130 °C. В случае помехи трансформатор не является опасным (отдельный

Завжди перезаряджайте батареї. Батареї Ni-Cd можуть бути перероб- лені. Здайте їх у центр хімічних відхо- дів, де їх перероблять або утилізують екологічно чистим засобом. Меры безопасностиработы при обращении с аккумулятором изарядньім устройством При попадании содержащейся в аккумуляторе кислоты на какую- либо часть тела ее необходимо немедленно смыть обильным количеством воды. В случае попадания кислоты в глаза следует также незамедлительно промыть их водой и срочно обратиться за медицинской помощью.

1. Перед использованием аккумулятора и

зарядного устройства внимательно ознакомьтесь с настоящим руководством и усвойте его указания и правила техники безопасности.

2. Применяйте только аккумулятор и зарядное

устройство, входящие в комплект поставки. Использование зарядных устройств другого типа может представлять опасность.

3. Не допускается хранение аккумулятора,

самого инструмента и зарядного устройства в условиях повышенной влажности.

4. Перед использованием зарядного

устройства проверьте правильность и качество подключения всех проводов.

5. В случае повреждения каких-либо проводов

зарядного устройства они должны быть заменены до начала использования инструмента

6. Не рекомендуется держать зарядное

устройство в розетке сети электропитания, если оно в этот момент не используется по назначению. При отключении прибора от сети питания не допускается извлекать его из розетки, держась за электрошнур.

7. В случае падения, механического удара или

иной технической неисправности зарядного устройства следует обратиться в специализированное учреждение или к местному дилеру. Все неисправные части и детали зарядного устройства подлежат обязательной замене.

8. При обращении с аккумулятором следует

соблюдать осторожность и избегать его падения или ударов о другие предметы.

9. Никогда не пытайтесь самостоятельно

отремонтировать аккумулятор или зарядное устройство, т.к. это крайне опасно для здоровья. Ремонт должен всегда производиться только в авторизованной специализированной организации.

10. Перед чисткой или проведением

техобслуживания аккумуляторного блока или зарядного устройства штекер шнура должен быть отсоединен от зарядного устройства.

11. Не допускается осуществлять зарядку

аккумулятора при температурах ниже +5°С и выше +40°С.

12. Вентиляционные отверстия зарядного

устройства должны быть всегда открыты.102

13. Недопустимо короткое замыкание

аккумулятора. В случае короткого замыкания сила тока в цепи резко возрастает, что может привести к перегреву, возгоранию или даже взрыву аккумулятора с нанесением ущерба и травмированием оператора. Во избежание этого:

• Нельзя подсоединять какие-либо провода к клеммам аккумулятора.

• Не допускать попадания каких-либо металлических предметов (гвоздей, монет, скрепок) на клеммы аккумулятора.

• Не подвергать аккумулятор воздействию дождя и влаги.

• Использовать разрешено только тот аккумулятор, который поставлен в комплекте с данным шуруповертом, во избежание возникновения неисправностей и риска для

14. В случае неисправности или

невозможности дальнейшей эксплуатации аккумулятор должен быть утилизирован должным образом. Запрещается выбрасывать его вместе с бытовым

15. Не допускается выбрасывать аккумулятор

в огонь или воду, т.к. это может вызвать его

Электробезопасность Внимание! Для снижения риска возгорания, поражения электрическим током и получения телесных повреждений при эксплуатации электроинструмента должны всегда соблюдаться основные меры предосторожности. Прежде чем начать пользоваться этим изделием, прочитайте данную инструкцию и сохраните ее в легкодоступном месте. Убедитесь, что напряжение питания аккумуляторной батареи соответствует указанному на идентификационной табличке инструмента. Следует также убедиться, что напряжение сети соответствует значению входного напряжения зарядного устройства. Станок II класса – Двойная изоляция – Вилка с заземлением не

Замена кабелей и штепсельных вилок В случае замены кабеля или вилки немедленно выбросите старый кабель или вилку. Вставлять вилку отсоединенного от устройства кабеля в розетку очень опасно.

• Отсоединять аккумуляторный блок. В течение периода, когда инструмент не используется, перед проведением техобслуживания, а также при замене принадлежностей (зажимного патрона или сверла) аккумуляторный блок следует отсоединять от инструмента.

• Данный инструмент предназначен для применения в качестве шуруповерта и дрели. Применение для какой-либо иной цели категорически исключается!

3. Установка принадлежностей

Перед установкой каких-либо принадлежностей необходимо снять аккумуляторную батарею. Уктановка иснятие сверл Рис. B Помимо сверл, инструмент позволяет использовать отверточные наконечники с хвостовиком шестигранной формы.

• Раскрыть зажимной патрон (3) вращением

• Поместить хвостовик сверла в приемник зажимного патрона;

• Надежно затянуть зажимной патрон со

• При необходимости замены сверла следует повторить вышеописанную процедуру в обратном порядке.103

Монтаж /демонтаж аккумуляторой батареи

Перед подключением зарядного устройства убедитесь, что наружная поверхность как шуруповерта, так и аккумуляторной батареи чистая и сухая.

• Во избежание неожиданного включения инструмента убедитесь, что переключатель направления вращения (5, рис. А) находится в среднем положении.

• Присоединить аккумуляторную батарею (4) к нижней части инструмента, как показано на рисунке. Вставьте батарею до защелкивания.

• Чтобы снять аккумуляторную батарею с нижней части инструмента, надо сначала нажать на разблокирующие кнопки (10) с обеих сторон и затем отсоединить аккумулятор.

4. Работа с инструментом

При работе с инструментом необходимо всегда соблюдать правила техники безопасности и соответствующие инструкции.

• Надежно удерживая инструмент в руках, вводите сверло с равномерным усилием в заготовку. Не прибегайте к чрезмерному усилию. В работе используйте только сверла, не имеющие признаков износа. Применение изношенных / затупившихся сверл отрицательно сказывается на эффективности работы инструмента. Регулировка крутящего момента Рис. D Инструмент способен обеспечивать различный крутящий момент (16 положений) при выполнении операций закручивания / откручивания винтов.

• С помощью регулятора усилия (2) установить требуемую величину крутящего момента. Маркировка значений усилия нанесены на кольцевой регулятор в виде цифр от 1 до 15 и промежуточными значениями в виде точек между цифрами (всего 16 положений).

• Предпочтительно следует устанавливать величину усилия на минимальное значение, а в случае «пробуксовывания» электромотора в процессе работы - увеличить значение до необходимого уровня. Закручивание / откручивание винтов

• Установить переключатель направления вращения (5) в положение «L» (вправо) для закручивания винтов;

• Установить переключатель направления вращения (5) в положение «R» (влево) для откручивания винтов.

• Сверление производится при регуляторе крутящего момента (2) в положении, соответствующем выполняемой операции. Перед началом сверления убедитесь, что переключатель направления вращения (5) находится в положении «L». Включение / выключение инструмента Рис. A

• Нажать на кнопку выключателя (1). Регулировка скорости вращения обеспечивается силой нажатия на переключатель.

• Отпускание кнопки выключателя (1) вызывает немедленное выключение инструмента.

• Блокировка включения инструмента обеспечивается установкой переключателя вращения (5) в среднее положение. Не разрешается откладывать инструмент в сторону до полной остановки вращения шпинделя. Во избежание попадания пыли внутрь инструмента его нельзя класть и хранить на запыленных поверхностях. Зарядка аккумуляторой батареи Аккумулятор, входящий в комплеАкт, поставляется в незаряженном состоянии.

• Используйте зарядное устройство только при температуре от +5° до + 40° по

• Используйте зарядное устройство только в сухих вентилируемых помещениях.

• Поставьте подставку аккумулятора на ровный стол и вставьте аккумулятор в держатель. Oбратите внимание на маркировку полюсов + и -.

• Вставьте вилку зарядного устройства в разъем со стороны подставки аккумулятора.104

• Вставьте зарядное устройство в розетку.

• Процесс зарядки полностью разряженного аккумулятора в первый раз займет приблизительно 5 часов, а в дальнейшем приблизительно 3 часа. По истечении времени зарядки индикатор зарядки не отключится автоматически! В течение 5 часов выньте аккумулятор из зарядного устройства. Если не вынуть аккумулятор из зарядного устройства по окончании времени зарядки, он может перегреться. Зарядка аккумулятора Важна не только зарядка аккумулятора. Настолько же, а может, и более важна его разрядка.

• Когда аккумулятор заряжен, можно пользоваться беспроволочной дрелью, пока не начнете замечать, что мощность дрели падает и максимальная скорость вращения не достигается.

• Тогда аккумулятор почти разряжен. Только теперь можно начинать его зарядку.

• Зарядка аккумулятора, когда он еще заряжен, скажем, на треть емкости, может привести к возникновению так называемого “эффекта памяти”. Поскольку при зарядке заряжается лишь разряженная часть емкости аккумулятора, то в оставшейся заряженной трети аккумулятора может начаться кристаллизация. Эта часть емкости аккумулятора уже никогда не сможет использоваться.

• Не разряжайте аккумулятор до минимума. Как только вы заметите падение мощности или максимальной скорости вращения, необходимо зарядить аккумулятор. Если продолжить пользоваться дрелью и аккумулятор разрядится полностью, может произойти так называемый эффект “опрокидывания полюсов”. Изменится полярность полюсов аккумулятора: ‘+’ станет ‘-’, а ‘-’ -станет ‘+’. Когда это произошло, при зарядке полярность останется опрокинутой, и это приведет к необратимому выходу аккумулятора из строя. Если беспроволочная дрель не используется на протяжении продолжительного времени, сначала следует полностью зарядить аккумулятор. Хранить аккумулятор следует в заряженном

5. Техническое обслуживание

При выполнении работ по техническому обслуживанию двигател я убедитесь, что машина не находитс я под напр я жением. Машины фирмы созданы дл я работы в течении продолжительного промежутка времени при минимальном техническом обслуживании. Продолжительная удовлетворительна я работа зависит от соответствующего ухода за машиной и регул я рной очистки.

Регул я рно очищайте корпус машины м я гкой тр я пкой, желательно после каждого использовани я. Не допускайте попадани я пыли и гр я зи в вентил я ционные отверсти я. Если гр я зь не оттёрлась, используйте м я гкую тря п ку, смоченную в мыльной воде. Никогда не используйте такие растворители, как бензин, спирт, аммиачна я вода и т.п. Этн растворители могут повредить пластмассовые части.

Машина не нуждаетс я в дополнительной

Hеисправноти В случае неисправности, напр., после износа какой-либо части, обратитесь по адресу пункта обслуживания, указанному в гарантийном талоне. Покомпонентное представление изображения частей, которые можете заказать, вы найдете на последней странице руководства. Защита окружащей среды Во избежание транспортных повреждений изделие поставляется в прочной упаковке. Значительная часть материалов упаковки подлежит утилизации, поэтому просим передать упаковку в соответствующую специализированную организацию.105

Никель-кадмиевые элементы питания могут быть переработаны для повторного Неисправный и/или бракованный электрический или электронный прибор должен быть утилизирован должным образом. Только для стран ЕС Не выбрасывайте электроинструмент вместе с бытовым мусором. В соответствии с Европейским руководством 2012/19/ЕU по “Утилизации электрического и электронного оборудования” и национальными законодательными актами электроинструмент, который больше не используется, необходимо собирать отдельно и утилизировать безопасным для окружающей среды образом.

Услови я гарантии вы найдёте в отдельно прилагаемом гарантийном талоне. АКУМУЛЯТОРНИЙ ДРИЛЬ-
