MANUALE UTENTE CDM1123 Ferm

Grazie per aver acquistato quello prodotto Ferm.

Facendo ciò ora possedete un prodotto effeliente, consegnato da uno dei fornitori principali d'Europa. Tutti i prodotti consegnati a voi da Ferm sono prodotti in baseagli standard più elevati di prestazioni e sicurezza. Come parte della notre filosofia forniamoanche un ottimo servizio clienti, supportato alla notre garanzia comprensiva.Ci auguriamo che vi godrete l'uso di questo prodotto per molti anni a venire.

La numeroazione individata nel seguente testo rimanda alle immagini della pagina 2-3.

Leggere attendamente le presenti istruzioni per l'uso prima di mettere in funzione l'apparecchio. Provare personalmente il funzionamento e l'impiego del trapano avvitatore. Per un funzionamento sempre perfetto, manutenzionare l'apparecchio come indicate nelle istruzioni. Conservare le istruzioni per l'uso e la relativa documentazione vicino all'apparecchio.

Indices

1. Dati dell'amacchina
2. Istruzioni di sicurezza
3. Accessori di montaggio
4. Funzionamento
5. Asistenza e manutenzione

1. Dati dell'amacchina

Caratteristiche tecniche

Contenuto della confezione

1 Trapano cordless
2 Batteria
1 Caricatore
1 Punte a lati doppi
1 Istruzioni per l'uso
1 Istruzioni di garanzia
1 Scheda di garanzia

Controllare l'apparecchio, qualsiasi parte sciolta e gli accessori per eventuali danni causati durante il trasporto.

Partes del producto

Fig. A

1. Interruption de direction
2. Arandela de ajuste de apriete (torque)
3. Manguito de impacto
4. Mandril
5. Bateria

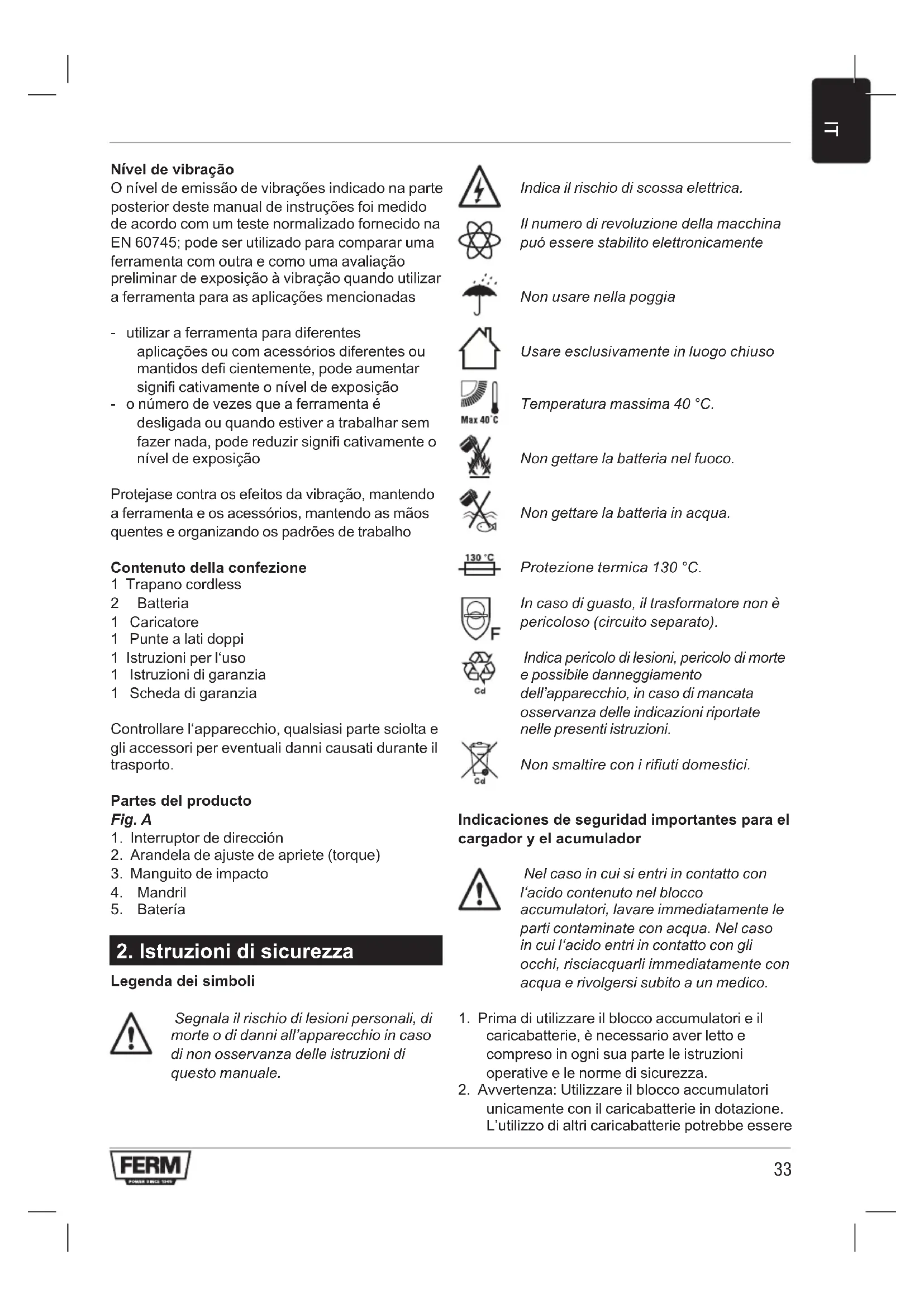

2. Istruzioni di sicurezza

Legendadeisimboli

Segnala il rischio di lesioni personali, di morte o di danni all'apparecchio in caso di non osservanza delle istruzioni di questo manuale.

Indica il rischio di scossa elettrica.

Il numero di revoluzione della macchinacouldesessere stabilite elettronicamente

Non usare nella poggia

Usare esclusivamente in luogo chiuso

Temperatura massima 40^

Non gettare la batteria nel fuoco.

Non gettare la batteria in acqua.

Protezione termica 130^

In caso di guasto, il trasformatore non è pericoloso (circuito separato).

Indica pericolo di lesions, pericolo di morte e possibile danneggiamento dell'apparecchio, in caso di mancata osservanza delle indicazioni riportate nelle presenti istruzioni.

Non smaltire con i rifiuti domestici.

Nel caso in cui si entri in contatto con l'acido contento nel blocco accumulatori, lavare immediatamente le parti contaminate con acqua. Nel caso in cui l'acido entri in contatto con gli occhi, risciacquarli immediatamente con acqua e rivolgersi subito a un medico.

1. Prima di utilizzato il blocco accumulatori e il caricabatterie, è necessario aver fatto e compreso in agli sua parte le istruzioni operative e le norme di sicurezza.
2. Avvertenza: Utilizzato il blocco accumulatori unicamente con il caricabatterie in dotazione. L'utilizzo di altri caricabatterie potrebbe essere

pericoloso.

1. Tenere il blocco accumulatori, l'utensile e il caricabatterie lontano dall'umidità e dal bagnato (per es. pioggia o neve).
2. Prima di utilizzato il caricabatterie, controllare che tutti i conduttori elettrici siano collegati correttamente.
3. Se uno dei conduttori elettrici del caricabatterie è danneggiato, non utilizzato il caricabatterie fino a quando il condutlore non sare stato sostituito.
4. Quando il caricabatterie non viene utilizzato, è consigliabile tenerlo scollegato alla presa elettrica. Evitare di togliere la spina tirandola per il cavo.
5. Qualora il caricabatterie si guasti in seguito a una caduta o presenti un problema tecnico a causa di forti sollecitazioni meccaniche, si consiglia di portarlo da un rivenditore autorizzato per un controllo prima di utilizzato nuovamente. Sostituire tutte le parti danneggiate.
6. Prestare la massima attenzione al blocco accumulatori: non lasciarlo cadere e non urtarlo contro altri oggetti.
7. Non tentare in nessun caso di riparare il caricabatterie o il blocco accumulatori da soli. Ciò potrebbe essere estremamente pericoloso: le riparazioni devono sempre essere eseguite da un rivenditore autorizzato.
8. Prima di pulire o manutenzionare il caricabatterie o il blocco accumulatori, scollegare sempre la spina del caricabatterie alla presa elettrica.
9. Non cercare di caricare il blocco accumulatori con temperature inferiori a 5 grade o superiorsi a 40 grade centigradi.
10. Le aperture per la ventilazione presente nel caricabatterie non devono mai essere ostruite.
11. Il blocco accumulatori non deve mai andare in corto circuito.

Quando un appearechio va in cortocircuito, l'intensità della corrente elettricaurrenta. Questo potrebbe provocare il surriscaldamento dell'apparechio, che potrebbe perfino prendere fuoco o esplodere, causando danni o mettendo in pericolo l'operaore.

Per evitare che quello accada:

Non collegare connettori elettrici ai poli del blocco accumulatori.
- Accertarsi che nessun oggetto metallico

(chiodi, monete, fermagli per documenti, ecc.) resti impigliato nell'alloggiamento del blocco accumulatori.

Non esporre il blocco accumulatori alla pioggia o all'acqua.
- Utilizzare il blocco accumulatori fornito in dotazione al prodotto esclusivamente assiste a quello trapano / cacciavite elettrico a batteria al fine di evitare eventuali malfunzionamenti e/o rischi.

1. Se il blocco accumulatori è danneggiato o non può più essere ricaricato, è necessario smaltirlo nei modi appropriati. Nongettare pertanto il blocco accumulatori nei rifiuti domestici.
2. In nessun caso gettare il blocco accumulatori nell'acqua o nel fuoco:esso potrebbe esplodere.

Sicurezza elettrica

Accertarsi sempre che il voltaggio elettrico coincide con il valore riportato sulla targhetta delle specifiche tecniche. Controllare che il voltaggio di rete corrisponda al voltaggio in entrata dell'adattatore di carica.

Macchina classe Il - Doppio isolamento - Non è necessaria la messa a terra.

In caso di sostituzione di cavi e spine

Gettare cavi spine vecchi non appena sostituiti.

• Attenzione. Togliere sempre il blocco accumulator: in caso di non utilizzato dell'apparecchio elettrico, prima dell'esecuzione di operazioni di manutenzione e durante la sostituzione di accessori (per es. mandrino di serraggio, punte, ecc.).
  L'apparecchio è progettato esclusivamente per eseguire operazioni di trapanazione e
• di avvitamento. Qualsiasi utilizzato dell'apparecchio per scopi diversi da quelli indicati è da considerarsi improprio.

3. Accessori di montaggio

Prima di montare un accessorio togliere sempre la batteria.

Inserimento e rimozione delle punte

Fig. B

Oltre alle comuni punte da trapano, nell'utensile è possibile inseire ancche punte da cacciavite a gambo esagonale.

• Allentare il mandrino portapunta (3)
  ruotandone I'elemento dotato di bordature (9).
• Inserire il gambo della punta nell'apertura del mandrino portapunta.
• Serrare il mandrino portapunta in modo tale da fermare saldamente la punta.
• Per cancellare la punta da utilizzare, allentare di nuovo il mandrino portapunta.

Inserimento e rimozione della batteria

Fig. C

Accertarsi che la superficie del blocco accumulator e/o dell'utensile sua,.
sempre pulita e asciutta prima di
collegare il caricabatterie.

• Assicurarsi che il selettore del senso di rotazione (indicato dal n^5 nella Fig. A) si trovi nella posizione intermedia per impedire che l'utensile inizi a funzionare inaspettatamente.
• Sistemare la batteria (4) nel fondo dell'utensile, come indicato alla figura. Spingere la batteria finchéquesta non si blocca facendo uno scatto.
• Per rimuovere la batteria dal fondo dell'utensile premere entrambi i lati del pulsante di rilascio (5) e rimuovere quando la batteria.

4. Funzionamento

Osservare sempre le norme applicabili e atteneri alle istruzioni per la sicurezza.

Tenere l'utensile impugnandolo saldamente e spingere la punta nel pezzo da lavorare esercitando una pressione uniforme. Evitare di forzare l'utensile. Utilizzato soltanto le punte che non molto segni di usura. L'utilizzo di punte usurate sortisce un effetto negativo sull'efficienza dell'utensile.

Regolazione della coppia

Fig. D

L'utensile dispone di 16 diverse regolazioni della copbia, le quali permettono di regolare la forza con cui vengono serrate ed allentate le viti.

• Posizione are la rotella di regolazione della copbia (2) in corrispondenza della copbia desiderata.
  Le impostazioni della copbia selezionabili sono indi cate sulla rotella di selezione tramite le cîfre da "1" a "15" e dai punti (rappresentanti le posizioni interme die) presenti tra una cifra e l'altra (per un totale di 16 positioni).
• E preferibile selezionare l'impostazione più Bassa per agire sulla vite. Selezionale un'impostazione più alta quando il motore sta slittando.

Serrare e allentare le viti

• Per serrare le viti porre il selettore direzionale (5) in posizione "L".
• Per allentare le viti porre il selettore direzionale (5) in posizione "R".

Trapanatura

• Porre la rotella di regolazione della coppia (2) nella posizione per la trapanatura.

Prima di iniziare le operazioni di trapanatura, verificare sempre che il selettore direzionale (5) sia impostato su "L".

Accensione e spegnimento dell'uten sile

Fig. A

• Premere il pulsante di accensione / specnimento (1). Per regolare il numero di giri eseguito dall'utensile è sufficiente augmentare o diminuire correspondentemente la pressione esercitata sul pulsante.
  Non appena si rilascia il pulsante di accensione / specnimento (1), il mandrino portapuntaiene immediatamente frenato e arrestato.
• Porre il selettore direzionale (5) nella posizione intermedia per attivare il blocco dell'utensile quando questo è spento.

Posare l'utensile solo ad avvenuto e completinge arresto del motore. Evitare di posare l'utensile su superficiolverose: la polvere potrebbe infatti introdursi all'interno delle parti meccaniche.

Caricamento delle batterie

Controllare che l'utensile, i peszi sfusi e gli accessori non riportino danni dovuti al trasporto. La batteria inclusa viene consecnata non caricata.

• Usare il caricabatteria solo ad una temperatura compresa tra +5^ e +40^ C.

• Usare il caricabatteria unicamente in ambienti asciutti e ventilati.

Caricamento

Fig. E

• Collocare il portabatteria su di una superficie pianae e mettere la batteria nel portabatteria. Fare attenzione all'indicazione delle polarità + e-.
• Inserire la spina dell'adattatore di rete nel connettore, situato sul lato del portabatteria.
• Inserire l'adattatore di rete nella presa.
• Il processo di caricamento di una batteria completamente scarica durera ca. 5 ore la prima volta e ca. 3 ore le volte successive.

Una volta trascorso il periodo di caricamento, l'indicatore luminoso rosso non si spegnerà automatica mente! Togliere la batteria dal carica tore entro 5 ore. Qualora la batteria non vengaolta dal caricatore dopo il periodo di caricamento alla sua più surriscaldare.

Scaricamento della batteria

Non è importante sostanto caricare le batterie,anche il loro scaricamento è altrettanto,se non addirittura più importante.

• Quando la batteria è carica il trapano delve essere usato finché non ci si accorge che la potenza diminuisce e che non si raggiunge la massima velocità di rotazione.
• A quello punto la batteria è quasi scarica. Soltanto adesso si può iniziare a caricare la batteria.
• Caricare la batteria quando è ancora carica, ad esempio per un terzo della capacité, cui dare origine al cosiddetto "effetto memoria". Dal momento che, durante il caricamento, soltanto la parte scarica della capacité della batteria viene caricata, si cui avere la cristallizzazione della terza parte ancor carica. Questa parte della capacité della batteria non può più essere usata in seguito.
• Non lasciar scaricare la batteria sono al minimo. Non appena ci si accorge che la potenza o che la velocità di rotazione diminuiscono, è necessario provvedere al caricamento della batteria.

Se si continua a usare il trapano fino a scaricare completamente la batteria, si cui

verificare il cosiddetto "effetto commutazione dei poli". In tal caso, la polarità della batteria verrà invertita: il "+" diventerà "-" e il "-" diventerà "+" . Una volta commutata la polarità,essa rimarra tale durante il caricamento e la batteria verrà danneggiata in modo irreparabile.

Quando il trapano non viene usato per un lungo periodo di tempo, per prima casa bisogna ricaricare completamente la batteria. Prima di riporre la batteria, accertarsi che esta sua carica.

5. Assistenza e manutenzione

Durante la manutenzione e la pulizia dell'apparecchio togliere la spina alla presa elettrica. Non usare mai acqua o altri liquidi aggressivi per pulire l'apparecchio. Pulire la macchina spazzolandola con un pennello.

Le macchine sono state progettate per funzionare per lunghi periodi di tempo, pur richiedendo interventi di manutenzione minimi.

Un funzionamento continuo soddisfacente dipende dall'adeguata conservazione della macchina e da una pulizia regolare.

Pulizia

Pulire regolarmente il corpo macchina con un panno morbido, possibilmente dopo agli uso. Eliminare polvere e sporco dalle ferritoie di ventilazione. Se lo sporco non è asportabile, usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come benzina, alcool, ammoniaica, ecc, perché potrebbero danneggiare i componenti in plastica.

Lubrificazione

La macchina non richiede lubricazioni aggintive.

Riparazioni e commercianti

Se si presentano problemi a causa di, per esempio, usura di una parte della sega, si prega di contattare il servizio di assistenza all'indirizzo riportato sulla schedà di garanzia.

Ambiente

Per evitare che si danneggi durante il trasporto, la macchina è imballata in un contentatore resistente. La maggior parte dei componenti dell'imballaggio sono riciclabili. Portare tali materiali presso gli

appositi centri di riciclaggio.

Strumenti elettrici e/o elettronici difettosi o usurati devono essere smaltiti in appropriate aree di riciclaggio.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contentitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatible.

Garanzia

Le condizioni di garanzia sono esposte nell'apposita scheda allegata a parte.
