KÄYTTÖOHJE CDM1123 Ferm

Onnittelut tämän Ferm-tuotteen hankinnan johdosta.

Sinulla on nyt loistava tuote,jonka on toimittut yksi Euroopan johtavista laitetoimittajista. Kaikki Fermin toimittat muotteet on valmistetu korkeimpien laatu- ja turvallisuusstanddien mukaisesti.Periaatteemm on myos tarjota erittain laadukasta asiakaspalvelua,jota tukee kokonaisvaltainen tuotetakuu. Toivomme,ettatuletnauttimaan tuotteestamme monien vuosien ajan.

Tekstin numerot viittaavat kaavioihin sivuilla 2-3.

Lue tamä kayttoohje huolellisesti ennen laitteen kayttoöntotoa. Tutustu laitteen toimintatapaan ja kayttoon. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Kayttoohje ja sihen liittyvat asiakirjat on sailytettavä laitteen laheisyddessä.

Sisälto

1. Laiteteentiedot
2. Turvaohjeet
3. Lisavarusteiden asennus
4. Kaytto
5. Kunnossapito ja korjaukset

1. Laiteentiedot

Tekniset tiedot

Jännite 18V	---
Jännite Akkulatauslaite 230 V
Taajuus Akkulatauslaite 50 Hz
Akun varauskyk 1,0 Ah
Latausaika 3-5 tunti
Max. väantömomentti 16 Nm

Kierrosluku, ilman kuormaa 0-550/min
Poranistukan kiinnittäminen 8-10 mm
Paino (Akku mukaan luettuna) 1,68 kg
Lpa (äänenpaine) 70,5+3dB(A)
Lwa (äänitehotaso)	81,5+3dB(A)
Tärinärvo	Ah=3.12 m/s2K=1.5m/s2

Tärinataso

Tāmān ohjekirjan takana mainittu tärinäsateilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitā voidaan käyttaa

verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona kaytet taessä laitetta manituissa kayttotarkoituksissa

• Iaitteen käytö eri käytötarkoituksiin tai erilainen tai huonosti yllapidettyjen lisälitteidenkanssa voi lisā merkittāvästi altistumistasoa
• Iaitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Sujoaudu tärinä vaikutuksila yllapitamalla laite ja sen lisāvarusteet, pitamalla kädet lampiminä ja järestamalla työmenetelmät

Pakkausen sisälto

1 Akkuporakone
2 Akkuje
1 Akkulatauslaite
1 Kaksipuolisetruvikarjet
1 Kayttoohje
1 Turvallisuusohjeet
1 Takuukortti

Tarkista laite, erilliset osat ja lisavarusteet mahdollisten kuljetuksesta aiheituneiden vaurioiden varalta.

Tuotetiedot

Kuva A

1. Virtakytkin
2. Momentin saatokiekko
3. Istukka
4. Akku
5. Suunnanvaihtokytki

2. Turvaohjeet

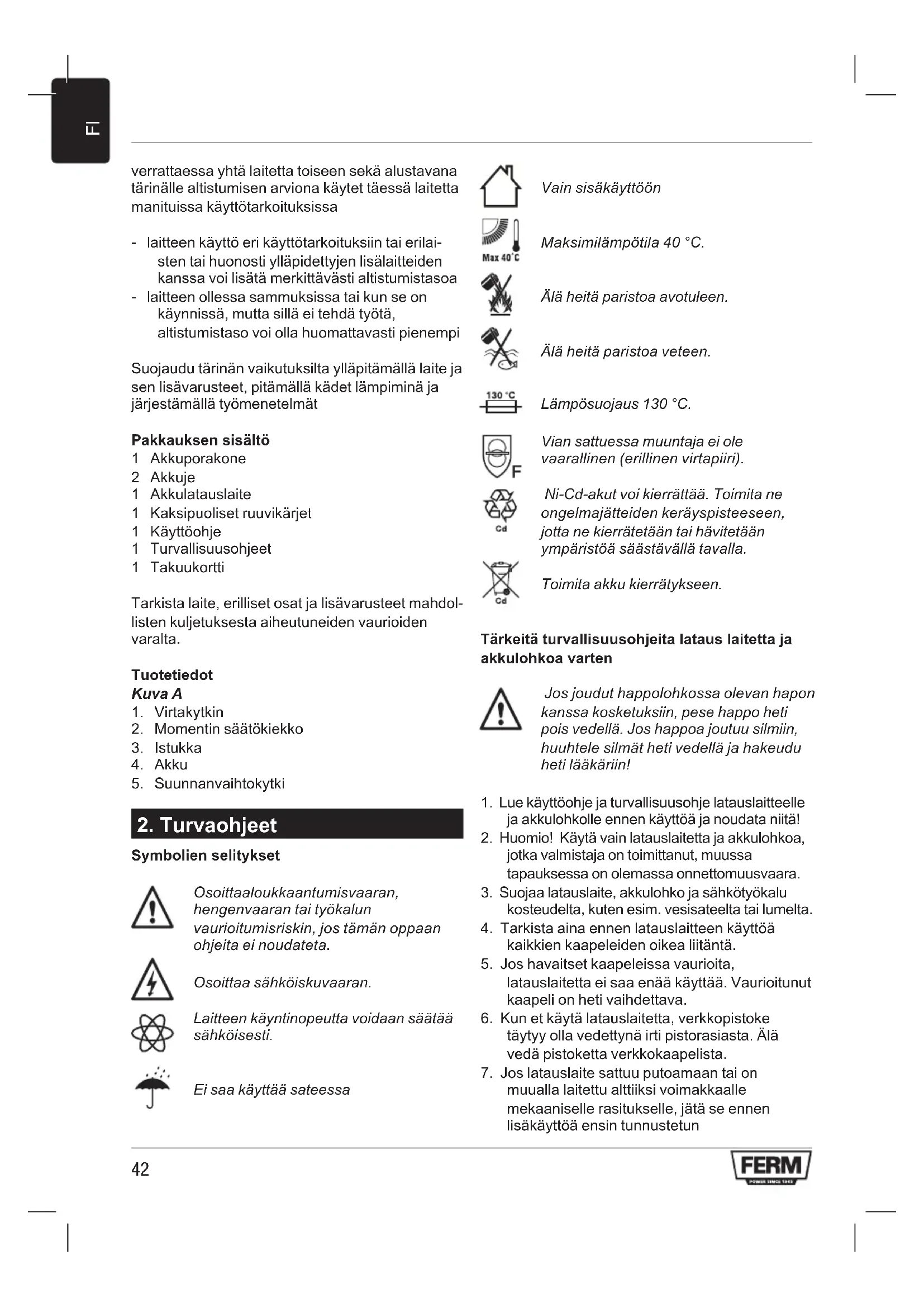

Symbolien selitykset

Osoittaaloukkaantumisvaaran, hengenvaaran tai tyokalun vaurioitumisriskin, jos tamnan oppaan ohjeita ei noudateta.

Osoittaa sahköiskuvaaran.

Laitteen käyntinopeutta voidaan saataa sahköisesti.

Ei saa kayttta sateessa

Vain sisakayttoon

Maksimilampotila 40^

Ala heita paristo avotuleen.

Ala heita paristoa veteen.

Lamposujoaus 130^

Vian sattuessa muuntaja ei ole vaarallinen (erillinen virtapiiri).

Ni-Cd-akut voi kierrattta. Toimita ne ongelmajatteiden kerayspisteeseen, jotta ne kierratetaan tai havitetaan ymparistoa saastavalla tavalla.

Toimita akku kierratykseen.

Tärkeitä turvallisuusohjeita lataus laitetta ja akkulohkoa varten

Jos joudut happolohkossa olevan hapon kanssa kosketuksiin, pese happo heti pois vedellä. Jos happoa joutuu silmiin, huuhtele silmät heti vedellä ja hakeudu heti läakärin!

1. Lue käyttoöhje ja turvallisuushjle latauslaitteelle ja alkulohkolle ennen käytöä ja noudata niità!
2. Huomio! Käytä vain latauslaitetta ja akkulohkoa, jotka valmistaja on toimittanut, muussa tapauksessa on olemassa onnettouusvaara.
3. Suojaa latauslaite, akkulhko ja sahkotyokalu kosteudelta, kuten esim. vesisateelta tai lumelta.
4. Tarkista aina ennen latauslaitteen käyttoa kaikkien kaapeleiden oikea liitäntä.
5. Jos havaitset kaapeleissa vauroiota, latauslaitetta ei saa ena kayttä. Vauroitunut kaapeli on heti vahdettava.
6. Kun et käytä latauslaitetta, verkkopistoke täytyy olla vedettynä irti pistorasiasta. Äla vedä pistoketta verkkokaapelista.
7. Jos latauslaite sattuu putoamaan tai on muulla laitettu altiiksi voimakkaalle mekaniselle rasitukselle, jata se ennen lisakayttoa ensin tunnustetun

ammattikorjaamon tutkittavaksi vaurion varalta. Vauroituneet osat taytyy vaihtaa.

1. Käsittele akkulohkoa varovasti, alä anna sen pudota tai alä iske sitä.
2. Alä milloinkaan itse yritä korjata latauslaitetta tai akkulohkoa. Tunnustetun ammattikorjaamon taytya aina suorittaa korjaukset, muussa tapauksessa on olemassa onnettomuusvaara.
3. Vedä aina ennen latauslaitteen tai akkulohkon puhdistusta tai huoltoa latauslaitteen verkkopistoke irti pistorasiasta.
4. Älä lataa akkulohkoa, jos ympäristön lampötila on 5^ alapuolella tai 40^ ylapuolella.
5. Latauslaitteen tuuletusaukkojen taytyy aina olla vapaat.
6. Akkulohkoa ei saa oikosulkea.

Oikosulussa sahkovirtaa suurellavirranvoimakkuudella. Seurauktena voiolla ylikuumennus, palonvaara tai akkulohkon halkeaminen. Tamvojohtaa akkulohkon vahingoittumiseen tai onnettomusvaaraan kayttajalle.

Siitä syystä:

• Alä kiinnitā mitään kaapeleita akkulohkon napoihin.
• Ota tällöin huomioon, ettei akkulohkon kiinnittmessä ole mitään metalliesineita (nauloja, klemmareita, kolikkoja jne.).
• Älä laita alkulohkoa altiiksi vedelle tai sateelle.

• Käytä mukana toimitettua akkulohkoa ainoastaan yhdessä tämän akkuporaruuvaajan kanssa, jotta välätä virheitä ja/tai vaaran.

• Vaurioitunut tai ei ena lataava akkulohko taytyhavittaa ongelmajatteenä.Ala heita sitaalousjatteeseen.

• Äla milloinkaan heita akkulohkoa tuleen tai veteen. On olemassa rajahydysvaara!

Sähköturvallisuus

Tarkasta aina, vastaako akkujannite typpikilvessa ilmoitettua jannitetta. Tarkasta lisaksi, vastaako verkkojannite akkulataajan tulojannitetta.

Luokan II kone - kaksoiseristetty - maadoitettua pistorasiaa ei tarvita.

Kaapeleiden tai pistokkeiden vaihto

Vanhat kaapelit ja pistokkeet on havitettavä valittomästi sen jäldeen, kun ne on vaihdettu uusiin.

• Ota akkulohko pois. Kun sahkötyokalua ei käytä, ennen huoltoa ja tyokalujen vaihdon yhteydessä kuten esim. kiinnitsistukka, porantera.
• Laite on tarkoitetti ruvaamiseen ja poraamiseen. Kaikki muut käytöt suljetaan nimenomaan pois.

3. Lisāvarusteiden asennus

Poista akku porakoneesta ennen lisavarusteiden asentamista.

Poranterien sisään laitaminen ja irrottaminen Kuva B

Poranterien lisaksi koneessa voidaan kayttaa ruuvikarkia (kuusiokantakiinnyksell).

• Avaa poranistukka (3) käantämälla sitä laipoitukselta (9).
• Aseta poranterän varsi sisään poranistukan kiinnykseen.
  Vännä poranistukka tiukkaan, niin että porantera on kiinnitety.
• Kierrä poranistukka jälleen auki, kun haluat vaihtaa poranterän.

Akun sisään laittaminen ja poistaminen Kuva C

Tarkasta, etta akulohkon tai tyokalunulkopinta on puhadas ja kuiva ennen kuin latauslaite liitetaan.

Huolehdi, etta pyorimissuuntakytkin (5, Kuva A) on keskiasennossa valttaksesi, etta kone voidaan kytkea palle odottamattomasti.
- Aseta akku (4) koneen jalkaan, kuten piirustuksssa on esitetty. Paina akku tiukkaan, kunnes se lukittuu.
- Paina molemmin käsin sulkunappeja (10) ennen kuin poistat akun, ja vedä akku ulos koneen jalasta.

4. Kaytto

Huomioi aina turvallisuusheje ja pitaydy asiaankuluviin maarayksiin.

Pida koneesta kunnolla kiinni ja paina porantera
tasaisesti tyokappaleeseen. Alä ylikuormita
konetta. Käytä ainoastaan poranteriä, joissa e
vielä mysty havaitsemaan mitään kulumista.
Kuluneet poranterät vaikuttavat Haitallisesti
koneen toimintakelpoisuuteen.

Väantömomentin asettaminen.

Kuva D

Koneessa on 16 eri väantömomentin assetusta, joilla kone voi maärittä voiman ruuvien sisään- ja uloskaantämseen.

• Aseta väantömomentin asetusrengas (2) haluttuun asentoon.
• Väantömomentin asetukset, jotka ovat valittavissa, ilmoitetaan asetusrenkaalla numeroiden 1 - 15 sekä kahden vãliasentoa merkitsevien (yhteensä 16) numeroiden vãlissä olevan pisteen avulla.
• Valitse pääasialisesti ruuvin liikutamiseksi niin alhainen asento kuin mahdollista. Valitse korkeampi asento, jos moottori liikuu lapi.

Ruuvien paalle- ja poiskäntäminen.

• Aseta pyörimissuunnan kytkin (5) asentoon 'L'ruuvien kiinniruuvaamista varten.
• Aseta pyörimissuunnan kytkin (5) asentoon 'R' ruuvien aukiruuvaamista varten.

Poraaminen

• Kännä vääntömomentin asetusrengas (2) porausasentoon.

Huolehdi, etta pyorimissuunnan kytkin (5) porauksessa on aina asetetu asentoon L'.

IPäälle- ja poiskytkeminen Kuva A

• Paina Paalle-/Poiskytkin (1) päalle. Ohjaat koneen pyörismisnoputta voimansiirron väliyksellä kytkimillä.
• Jos päästät irti Paälle-/Poiskytkimestä (1), poranistukkaa jarrutetaan heti, eikä se pyöri enää.
• Työnnä pyörämissuunnan kytkin (5) keskelle, koneen sulkemiseksi poiskytkettyyn tilaan.

Pane kone pois vasta, kun moottori on tãysin pysähtyneenä. Ålå laita konetta polyiselle alustalle. Polyhiukkaset voivat tunkeutua sisään mekanismiin.

Akun lataaminen

Tuotteen mukana tulevaa akkua ei ole ladattu valmiiki.

• Akkulaturia saa käytää vain, kun lampötila on +5^ - + 40^ C.
• Akkulaturia saa käytää vain kuivissa, hyvin tuuletetuissa tiloissa.

Lataaminen

Kuva E

• Aseta akuteline tasaiselle alustalle ja aseta akku telineeseen. Kiinnitta huomiota napaisuusmerkintoihin (+ ja -).
• Liitä verkkomuuntajan pistoke akkutelineen sivussa olevaan liittimeen.
• Aseta verkkomuuntaja pistorasiaan.
  Täysin tyhjentyneen akun lataaminen kestäa ensimmäisellä kerralla noin 5 tuntia. Seuraavilla latauskerroilla lataaminen kestäa noin 3 tuntia.

Punainen valo ei sammu automaattisesti latausajan jälkeen! Irrota akku laturista 5 tunnin sisällä. Jos akkua ei irroteta laturista latausajan jälkeen, akku voi ylikuumentua.

Akun latauksen purkaminen

Akun lataamisen lisaksi myos akun oikea purkaminen on tärkeaa. Akun oikealla purkamistavalla on suuri merkitys.

• Kun akku on ladattu täyteen, alkuporakonetta on käytettävää, kunnes huomaat poran tehon pienenevän niin, ettei pora pyöri enää täydellä nopeudella.
• Tällöin akun lataus on purkautunut lahes kokonaan. Akun lataaminen voidaan aloittaa vasta nyt.

• Jos akkua aletaan ladata, kun sen kapasiteetista on jäljellä esimerkiki yksi kolmasosa, niin kutsuttu latausmuisti-ilmiö voi aiheuttaa ongelmia. Koska vain akun lataamatonta osaa ladataan nyt, akun latautunut kolmannes voi alkaa kiteytyä. Tällöin akun tämä osa ei enää toimi myöhemmin.

• Ää pura akun varausta aivan kokonaan. Kun huomaat porakoneen pyörimisnopeuden hidastuvan, akku on ladattava. Jos porakoneen käyttoä jatketaan liian pitkään lahes täysin purkautuneella akulla, akun navat voivat käantya. Kun akun napaisuus käantyy, plusnavasta tulee miinusnapa ja painvastoin. Jos akun navat ovat käantyneet lataamisen ajaksi, akku vauroituu käytökelvottomaksi.

Jos akkuporakonetta ei aiota käyttaa pitkään aikaan, akku on ladattava ensin täyteen. Akku on varastoitava ladattuna.

5. Kunnossapito ja korjaukset

Irrota aina kone virtalähteestä ennen huollon aloittamista.

Koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käytämällä sitä oikealla ravall voit itsekin vaikuttaa koneen käytöikään.

Puhdistaminen

Puhdista koneen ulkopinta saannollisesti
pehmeallä kankaalla. Parasta olisi puhdistaa se
jokaisen kayttokerran jälkeen. Pida koneen
jaahdytsaukot puhtaina. Jos lka on pinttynyt, voit
kayttaa saippuavedellä kostutetua kangaspalaa.
Alä kutenkaan kaytä liuottimia kuten bensiiniä,
alkoholia, ammoniakkia jne, koska ne
vahingoittavat koneen muoviosia.

Voitelu

Konetta ei tarvitse voidella.

Viat

Jos kone vikaantuu esimerikiki osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. Tämän käytöoppaan takasivulla on Hajotuskuva, jossa on lueteltu tilattavissa olevat osat.

Ympäristö

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen.

Vioittuneet tai käytösta pointettavat sahkölaitteet on toimitettava asianmukaiseen kierratyspisteeseen.

Vain EC-maille

Alä havitä sahkölaitteita kotitalousjätteen mukana. Sähkö- ja elektroniikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti kaytetyt sahkölaitteet on havitettä erilliskeräyksessä ympäristöystävällisesti.

Takuu

Lue takuuehdot koneen mukaan liitysta takuukortista.
