INSTRUKCJA OBSŁUGI CDM1123 Ferm

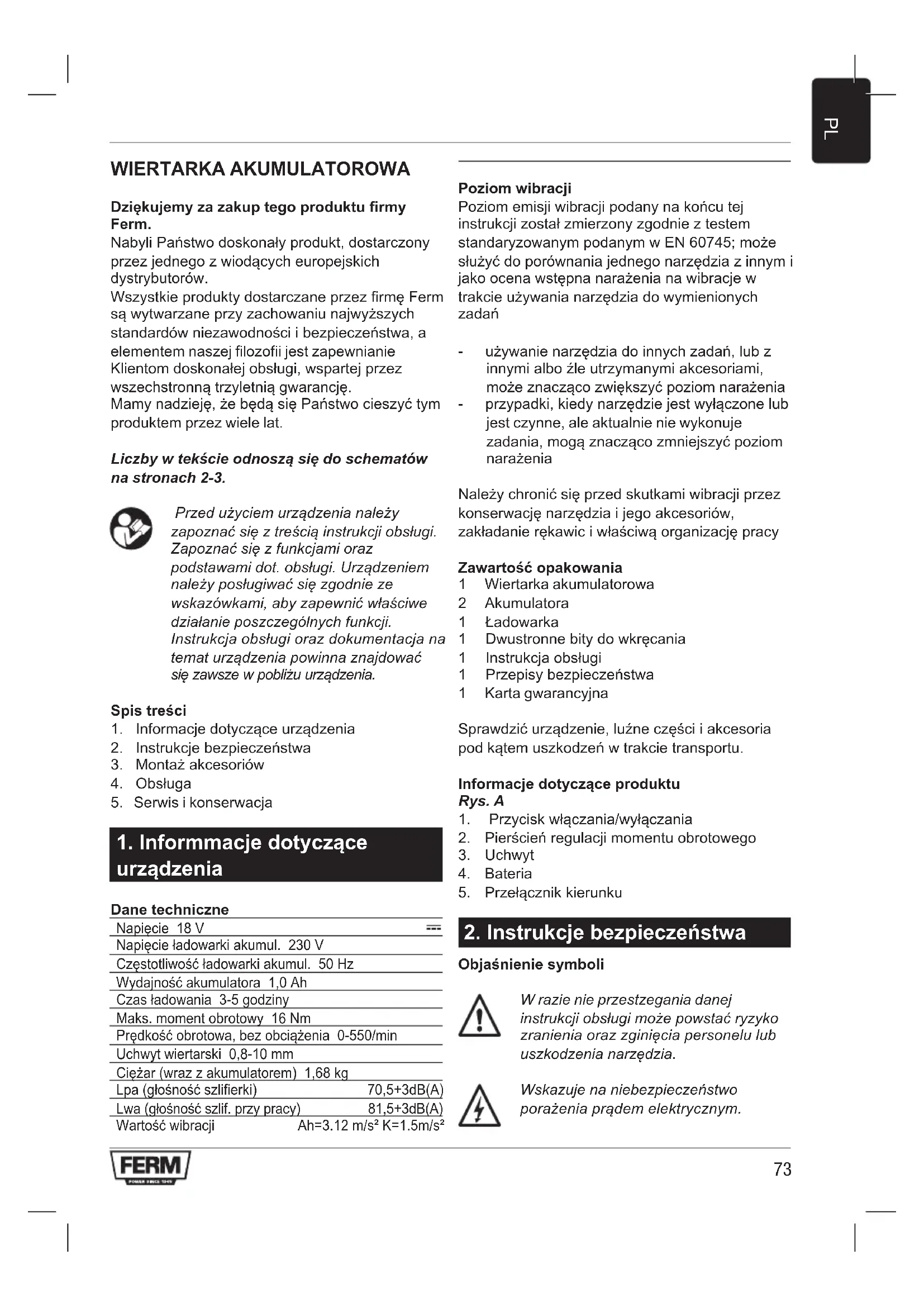

WIERTARKA AKUMULATOROWA Dziękujemy za zakup tego produktu firmy Ferm. Nabyli Państwo doskonały produkt, dostarczony przez jednego z wiodących europejskich dystrybutorów. Wszystkie produkty dostarczane przez firmę Ferm są wytwarzane przy zachowaniu najwyższych standardów niezawodności i bezpieczeństwa, a elementem naszej filozofii jest zapewnianie Klientom doskonałej obsługi, wspartej przez wszechstronną trzyletnią gwarancję. Mamy nadzieję, że będą się Państwo cieszyć tym produktem przez wiele lat. Liczby w tekście odnoszą się do schematów na stronach 2-3. Przed użyciem urządzenia należy zapoznać się z treścią instrukcji obsługi. Zapoznać się z funkcjami oraz podstawami dot. obsługi. Urządzeniem należy posługiwać się zgodnie ze wskazówkami, aby zapewnić właściwe działanie poszczególnych funkcji. Instrukcja obsługi oraz dokumentacja na temat urządzenia powinna znajdować się zawsze w pobliżu urządzenia. Spis treści

1. Informacje dotyczące urządzenia

2. Instrukcje bezpieczeństwa

3. Montaż akcesoriów

5. Serwis i konserwacja

1. Informmacje dotyczące

urządzenia Dane techniczne Napięcie 18 V Napięcie ładowarki akumul. 230 V Częstotliwość ładowarki akumul. 50 Hz Wydajność akumulatora 1,0 Ah Czas ładowania 3-5 godziny Maks. moment obrotowy 16 Nm Prędkość obrotowa, bez obciążenia 0-550/min Uchwyt wiertarski 0,8-10 mm Ciężar (wraz z akumulatorem) 1,68 kg Lpa (głośność szlifierki) 70,5+3dB(A) Lwa (głośność szlif. przy pracy) 81,5+3dB(A) Wartość wibracji Ah=3.12 m/s² K=1.5m/s² Poziom wibracji Poziom emisji wibracji podany na końcu tej instrukcji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy Zawartość opakowania 1 Wiertarka akumulatorowa 2 Akumulatora 1 Ładowarka 1 Dwustronne bity do wkręcania 1 Instrukcja obsługi 1 Przepisy bezpieczeństwa 1 Karta gwarancyjna Sprawdzić urządzenie, luźne części i akcesoria pod kątem uszkodzeń w trakcie transportu. Informacje dotyczące produktu Rys. A

1. Przycisk włączania/wyłączania

2. Pierścień regulacji momentu obrotowego

5. Przełącznik kierunku

2. Instrukcje bezpieczeństwa

Objaśnienie symboli W razie nie przestzegania danej instrukcji obsługi może powstać ryzyko zranienia oraz zginięcia personelu lub uszkodzenia narzędzia. Wskazuje na niebezpieczeństwo porażenia prądem elektrycznym.74

Ilość obrotów urządzenia można ustawić elektronicznie. Nie używaj w czasie deszczu. Tylko dla stosowania wewnątrz pomieszczeń Temperatura maksymalna 40 °C. Nie wolno wrzucać akumulatora do ognia. Nie wolno wrzucać akumulatora do wody. Ochrona przed przegrzaniem 130 °C. W przypadku awarii transformator nie jest niebezpieczny (obwód separowany). Akumulator Ni-Cd może być recyklowany. Należy go oddać w punkcie zwrotu elementów chemicznych, aby zapewnić ekologiczną recyklację lub likwidację. Zawsze przeładujcie akumulatory Istotne wskazówki dotyczące bezpiec zeństwa ładowarki i akumulatorwów W razie kontaktu z kwasem z akumulatorów należy natychmiast spłukać kwas wodą. W razie dostania się kwasu do oczu, natychmiast spłukać kwas wodą i natychmiast wezwać lekarza!

1. Przed użyciem należy przeczytać i zwrócić

uwagę na instrukcję obsługi oraz wskazówki dotyczące bezpieczeństwa ładowarki i akumulatora!

2. Uwaga! Używać wyłącznie ładowarkę i

akumulatory dostarczone przez producenta, w przeciwnym wypadku istnieje niebezpieczeństwo wypadku.

3. Chronić ładowarkę, akumulator oraz

narzędzia elektryczne przed wilgocią, jak np. deszcz lub śnieg.

4. Przed użyciem ładowarki zawsze sprawdzać

poprawne podłączenie wszystkich kabli.

5. W razie stwierdzenia uszkodzenia kabli,

ładowarka nie może być używana. Należy natychmiast wymienić uszkodzony kabel.

6. Gdy ładowarka nie jest używana, należy

wyciągnąć wtyczkę z gniazda sieciowego. Nie wyciągać wtyczki za kabel sieciowy.

7. Jeśli ładowarka spadnie lub zostanie w inny

sposób narażona na obciążenie mechaniczne, należy oddać ją przed dalszym użyciem do kontroli przez uznany zakład specjalistyczny. Uszkodzone części należy naprawić.

8. Ostrożnie obchodzić się z blokiem

akumulatorowym, nie opuszczać go i nie narażać na uderzenia.

9. Nigdy nie próbować samodzielnie naprawiać

ładowarki lub akumulatora. Naprawy muszą by wykonywane wyłącznie przez uznany zakład specjalistyczny, w przeciwnym wypadku istnieje niebezpieczeństwo wypadku.

10. Przed czyszczeniem lub konserwacją

ładowarki lub akumulatora zawsze wyciągać wtyczkę sieciową z gniazda ładowarki.

11. Nigdy nie ładować akumulatorów, gdy

temperatura otoczenia jest w zakresie poniżej 5 °C lub powyżej 40 °C.

12. Otwory wentylacyjne ładowarki muszą być

13. Blok akumulatorowy nie może być zwierany.

W razie zwarcia przepływa prąd o wysokim natężeniu. Następstwem tego mogą być przegrzanie, niebezpieczeństwo pożaru lub pęknięcie akumulatora. Może to również prowadzić do uszkodzenia akumulatora lub niebezpieczeństwa doznania obrażeń u użytkownika. Dlatego:

• Nie podłączać żadnych kabli do biegunów akumulatora.

• Zwrócić uwagę na to, aby w bloku akumulatorowym nie znajdowały się żadne metalowe przedmioty (gwoździe, spinacze, monety itd.).

• Nie wystawiać akumulatorów na działanie wody lub na deszcz.

• Aby uniknąć usterek i/lub zagrożeń, używać dołączonego akumulatora wyłącznie w połączeniu z wkrętarką akumulatorową.75

14. Uszkodzony lub niezdatny do ładowania

akumulator należy usuwać jako odpad specjalny. Nie wrzucać go do odpadów domowych.

15. Nigdy nie wrzucać akumulatora do ognia lub

wody. Istnieje niebezpieczeństwo wybuchu! Bezpieczeństwo elektryczne Podczas używania narzędzi elektrycznych dla ochrony przed porażeniem elektrycznym, niebezpieczeństwem doznania obrażeń i pożaru należy przestrzegać podanych niżej wskazówek dotyczących bezpieczeństwa. Przed użyciem narzędzia elektrycznego należy przeczytać i zwrócić uwagę na wszystkie wskazówki. Przechowywać wskazówki dotyczące bezpieczeństwa. Zawsze sprawdzać, czy napięcie akumulatora odpowiada informacji umieszczonej na tabliczce znamionowej. Sprawdzić poza tym, czy napięcie sieciowe odpowiada napięciu wejściowemu ładowarki akumulatora. Szlifierka II klasy – Izolacja podwójna – Wasze gniazdo nie potrzebuje uziemenia. Wymiana kabli wtyczek Usuwać stare kable lub wtyczki bezpośrednio po wymianie na nowe. Podłączanie luźnego kabla wtyczki do gniazda jest niebezpieczne.

• Wyciągnąć akumulator. Gdy narzędzie elektryczne nie jest używane, przed konserwacją i przy wymianie narzędzie, jak np. uchwyt zaciskowy, wiertło.

• Narzędzie jest przeznaczone do wkręcania i wiercenia. Wszelkie inne zastosowania są wykluczone.

3. Montaż akcesoriów

Przed rozpoczęciem pracy należy zawsze wyjąć akumulator. Zakładanie i wyjmowanie wierteł Rys. B Z urządzeniem można stosować oprócz wierteł również końcówki wkrętakowe z trzonem sześciokątnym.

• Zwolnić uchwyt wiertarski (3) poprzez jego obrót na obwodzie (9).

• Osadzić trzon wiertła w uchwycie wiertarskim.

• Zakręcić uchwyt wiertarski, aby zacisnąć wiertło.

• Ponownie odkręcić uchwyt wiertarski, gdy wiertło ma być wymienione. Wkładanie i wyjmowanie akumulatora Rys. C Przed podłączeniem ładowarki należy sprawdzić, czy powierzchnia zewnętrzna bloku zewnętrznego narzędzia jest czysta i sucha.

• Zadbać o to, aby przełącznik kierunku obrotu (5, Rys. A) był ustawiony w środkowym położeniu, aby uniknąć niezamierzonego włączenia maszyny.

• Włożyć akumulator (4) w stopkę urządzenia, jak przedstawiono na rysunku. Docisnąć akumulator do zaskoczenia na zapadkę.

• Przed wyjęciem akumulatora przycisnąć po obu stronach przyciski blokujące (10) i wyciągnąć akumulator ze stopki urządzenia.

Przestrzegać zawsze wskazówek bezpieczeństwa i obowiązujących przepisów. Przytrzymać mocno urządzenie i dociskać równo wiertło do obrabianego przedmiotu. Nie obciążać urządzenia. Używać wyłącznie wierteł, które nie wykazują śladów zużycia. Zużyte wiertła działają negatywnie na sprawność urządzenia. Ustawić moment obrotowy Rys. D Maszyna ma 16 różnych ustawień momentu obrotowego, za pomocą których można określić siłę wkręcania i wykręcania śrub.

• Ustawić pokrętło momentu obrotowego (2) w pożądanym położeniu. Ustawienia momentu obrotowego, które są do wyboru, są podawane na pokrętle za pomocą cyfr 1 do 15 oraz punktu pomiędzy cyframi, które oznaczają położenie pośrednie (łącznie 16).

• Preferowany jest wybór możliwie niskiego76

położenia, umożliwiającego poruszanie śrub. Wybrać wyższe położenie, gdy silnik ślizga się. Wkręcanie i wykręcanie śrub

• Ustawić przełącznik kierunku obrotu (5) w położenie “L” do wkręcania śrub.

• Ustawić przełącznik kierunku obrotu w położenie “R” do wykręcania śrub. Wiercenie

• Obrócić pokrętło momentu obrotowego (2) w położenie wiercenia. Zadbać o to, aby przełącznik kierunku obrotu (5) był ustawiony podczas wiercenia zawsze na “L”. Włączanie i wyłączanie Rys. A

• Wcisnąć przełącznik zasilania (1). Prędkość obrotową urządzenia reguluje się poprzez przenoszenie siły na przełącznikach.

• Po zwolnieniu przełącznika (1) następuje natychmiastowe wyhamowanie uchwytu wiertarskiego i całkowite zatrzymanie.

• Aby zablokować urządzenie w stanie wyłączonym, należy przesunąć przełącznik kierunku obrotów (5) w położenie środkowe. Odkładać urządzenie dopiero po całkowitym zatrzymaniu silnika. Nie kłaść urządzenia na zanieczyszczonym podłożu. Cząstki pyłu mogą dostać się do mechanizmu. Ładowanie akumulatorów Akumulator znajdujący się w zestawie nie jest naładowany.

• Urządzenie do ładowania akumulatorów powinno być używane jedynie w temperaturze od +5° do + 40° Celsjusza.

• Urządzenie do ładowania akumulatorów powinno być używane jedynie w pomieszczeniach suchych i o dobrej wentylacji. Ładowanie Rys. E

• Umieścić uchwyt na akumulator na płaskiej powierzchni i włożyć akumulator. Zwrócić uwagę na oznakowanie biegunowości + i -.

• Włożyć wtyczkę zasilacza sieciowego do gniazdka znajdującego się z boku uchwytu na akumulator.

• Włożyć wtyczkę zasilacza do sieci.

• Ładowanie w pełni wyładowanego akumulatora trwa za pierwszym razem około 5 godzin, a następnie około 3 godzin. Po zakończeniu ładowania czerwona lampka nie zgaśnie automatycznie! Akumulator powinien zostać odłączony po upływie około 5 godzin. W przeciwnym wypadku akumulator może ulec przegrzaniu. Rozładowanie akumulatora Nie tylko ładowanie akumulatorów jest ważne, ich rozładowywanie jest równie istotne lub nawet bardziej.

• Przy naładowanym akumulatorze wiertarka bezprzewodowa może być używana do chwili stwierdzenia, że moc jej pracy zmniejsza się i nie osiąga ona maksymalnej prędkości obrotowej.

• Oznacza to, że akumulator jest prawie całkowicie rozładowany. Tylko w tym przypadku można przystąpić do ładowania.

• Ładowanie akumulatora, kiedy jest on jeszcze naładowany, na przykład w jednej trzeciej, może spowodować wystąpienie tzw. “efektu pamięci”. Ponieważ ładowanie dotyczy jedynie rozładowanej części akumulatora, w części, która wciąż pozostaje naładowana może następować krystalizacja. Jeżeli to nastąpi, ta część akumulatora już nigdy nie będzie mogła być używana.

• Nie należy rozładowywać akumulatora do zera. Po zauważeniu, że moc pracy wiertarki lub jej maksymalna prędkość obrotowa ulega zmniejszeniu, należy naładować akumulator.

• Kiedy akumulator ulega całkowitemu rozładowaniu podczas pracy wiertarki, może wystąpić tzw. “efekt odwrócenia biegunowości”. Bieguny akumulatora ulegną odwróceniu: “+” stanie się “-”, a “-” stanie się “+”. W przypadku odwrócenia biegunowości podczas ładowania nastąpi trwałe uszkodzenie akumulatora.77

Jeśli wiertarka bezprzewodowa nie jest używana przez dłuższy czasu, akumulator powinien wcześniej zostać w pełni naładowany. Akumulator może być przechowywany jedynie w stanie naładowanym.

5. Serwis i konserwacja

Przed przystąpieniem do konserwacji silnika, sprawdź czy wtyczka jest odłączona od sieci. Urządzenia zaprojektowano tak, aby działały bezproblemowo przez długi czas i wymagały konserwacji jedynie w niewielkim zakresie. Stałe poprawne działanie urządzenia zależy od jego właściwej konserwacji i regularnego czyszczenia. Czyszczenie Urządzenie należy czyścic regularnie miękką szmatką, najlepiej każdorazowo po użyciu. Należy zwrócić uwagę, by usunąć pył i zabrudzenia z otworu wentylacyjnego. Poważniejsze zabrudzenia należy usunąć miękką szmatką zwilżoną wodą z mydłem. Nie nalezy używać żadnych środków rozpuszczających takich jak benzyna, alkohol, amoniak, itp. Środki tego typu działają niszcząco na materiał, z którego wykonane są poszczególne części. Smarowanie Urządzenie nie wymaga dodatkowego smarowania. Awarie W przypadku wystąpienia awarii (n.p. zużycie części) należy skontaktować się z punktem serwisowym – adresy punktów serwisowych znajdują się na karcie gwarancyjnej. Na końcu niniejszej instrukcji zamieszczony został schemat części zamiennych, które mogą być zamawiane. Ochrona środowiska Aby zapobiec uszkodzeniom w czasie transportu, urządzenie dostarczane jest w sztywnym opakowaniu składającym się głównie z materiałów nadających się do ponownego przetworzenia. Prosimy o skorzystanie z możliwości ponownego przetworzenia opakowania. Akumulatory NiCd (niklowo-kadmowe) nadają się do ponownego przetworzenia. Uszkodzone oraz /lub wybrakowane urządzenie elektryczne lub elektroniczne musi być utylizowane w odpowiedni sposób. Tylko dla krajów Komisji Europejskiej Nie wolno wyrzucać elektronarzędzi do domowych śmietników. Zgodnie z Dyrektywą Europejską nr 2012/19/EU dotyczącą Utylizacji Wyposażenia Elektrycznego i Elektronicznego i jej wdrożeniem w krajowe prawo, nieużywane elektronarzędzia należy gromadzić oddzielnie i utylizować w sposób przyjazny dla środowiska. Gwarancja Proszę zapoznać sie z warunkami umowy gwarancyjnej zamieszczonymi na załączonej karcie gwarancyjnej.78
