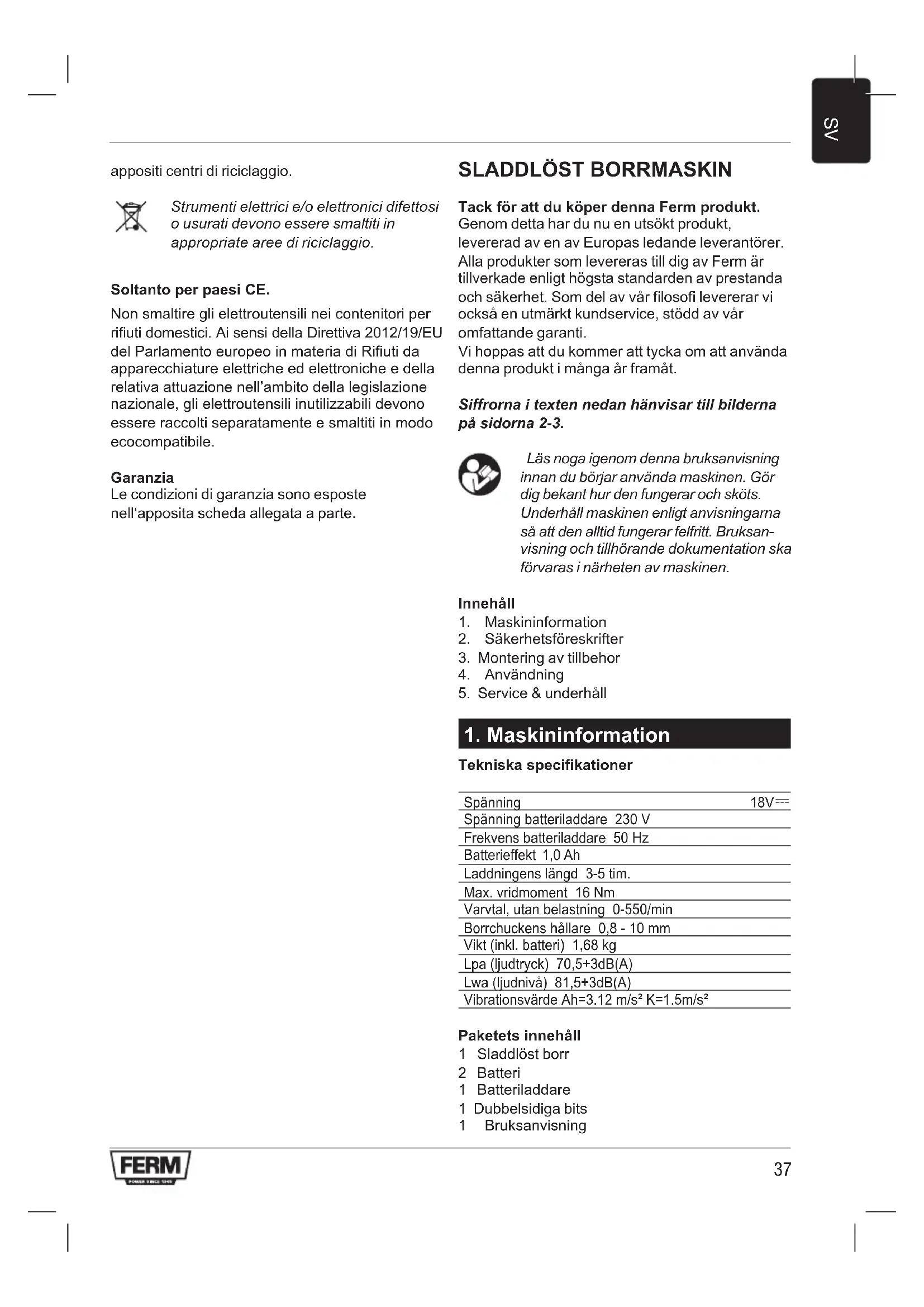

BRUKSANVISNING CDM1123 Ferm

Tack för att du köper denna Ferm produkt. Genom detta har du nu en utsökt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som levereras till dig av Ferm är tillverkade enligt högsta standarden av prestanda och säkerhet. Som del av vår filosofi levererar vi också en utmärkt kundservice, stödd av vår omfattande garanti. Vi hoppas att du kommer att tycka om att använda denna produkt i många år framåt. Siffrorna i texten nedan hänvisar till bilderna på sidorna 2-3. Läs noga igenom denna bruksanvisning innan du börjar använda maskinen. Gör dig bekant hur den fungerar och sköts. Underhåll maskinen enligt anvisningarna så att den alltid fungerar felfritt. Bruksan- visning och tillhörande dokumentation ska förvaras i närheten av maskinen. Innehåll

1. Maskininformation

2. Säkerhetsföreskrifter

5. Service & underhåll

1. Maskininformation

Tekniska specifikationer Spänning 18V Spänning batteriladdare 230 V Frekvens batteriladdare 50 Hz Batterieffekt 1,0 Ah Laddningens längd 3-5 tim. Max. vridmoment 16 Nm Varvtal, utan belastning 0-550/min Borrchuckens hållare 0,8 - 10 mm Vikt (inkl. batteri) 1,68 kg Lpa (ljudtryck) 70,5+3dB(A) Lwa (ljudnivå) 81,5+3dB(A) Vibrationsvärde Ah=3.12 m/s² K=1.5m/s² Paketets innehåll 1 Sladdlöst borr 2 Batteri 1 Batteriladdare 1 Dubbelsidiga bits 1 Bruksanvisning38

1 Säkerhetsanvisningar 1 Garantikort Kontrollera apparaten, eventuella lösa delar och tillbehör för skador orsakade under transporten. Produktinformation Fig. A

2. Inställningsring vridmoment

2. Säkerhetsföreskrifter

Symbolernas betydelse Anger att det föreligger risk för personskador, livsfara eller risk för skador på maskinen om instruktionerna i denna bruksanvisning inte efterlevs. Anger risk för elektrisk stöt. Maskinens slagantal kan ställas in elektroniskt. Använd inte i regn Endast för inomhusbruk Maximal temperatur 40°C. Kasta inte batteriet i en eld. Kasta inte batteriet i vatten. Termiskt skydd 130°C. Vid ett fel är transformatorn inte farlig (separat krets). Ni-Cd-batterier går att använda på nytt. Lämna dem därför på en soptipp för kemiskt avfall så att batterierna kan återanvändas eller avfallshanteras på miljövänligt sätt. Använd uppladdningsbara batterier Viktig säkerhetsinformation för ladaren och batteriblocket Om du skulle komma i kontakt med syra från batteriblocket ska du genast tvätta bort syran med vatten. Om syra skulle hamna i ögonen ska du genast skölja ögonen med vatten och omedelbart uppsöka en läkare!

1. Läs igenom och uppmärksamma

bruksanvisningen och säkerhetsinformationen för laddaren och batteriblocket före användning!

2. Varning! Använd endast den laddaren och det

batteriblocket som tillverkaren levererat. I annat fall finns det risk för olycka.

3. Skydda laddaren, batteriblocket och

elverktyget mot fuktighet, som exempelvis regn och snö.

4. Kontrollera alltid att alla kablar har anslutits på

ett korrekt sätt före laddaren används.

5. Om du upptäcker att en kabel har skadats är

det inte tillåtet att använda laddaren längre. Byt omedelbart ut den skadade kabeln.

6. När laddaren inte används måste kontakten

dras ut ur vägguttaget. Håll inte i kabeln när du drar ut kontakten ur vägguttaget.

7. Om laddaren skulle falla ner på golvet eller om

den utsätts för annan typ av stark mekanisk belastning, måste en godkänd person med fackkunskaper undersöka om den har skadats före den används på nytt. Skadade delar måste repareras.

8. Behandla batteriblocket varligt, låt det inte

falla ner på golvet eller ta emot slag och stötar.

9. Försök aldrig att på egen hand reparera

laddaren eller batteriblocket. Reparationer måste alltid utföras av en godkänd person med fackkunskaper, annars finns det risk för olycka.

10. Dra alltid ut kontakten ur laddarens

kontaktuttag före laddaren eller batteriblocket rengörs eller underhålls.

temperaturen ligger under 5 °C eller över 40 °C.

12. Ventilationsöppningarna på laddaren får aldrig

13. Batteriblocket får inte kortslutas.

Vid kortslutning flyter strömmen med högre strömstyrka. Följder kan vara överhettning, fara för brand eller att batteriblocket brister. Detta kan leda till att batteriblocket eller att användaren skadas. Därför:

• Anslut inga kablar till batteriblockets poler.

• Försäkra dig om att det inte finns några metallföremål (spikar, gem, mynt osv.) i batteriblockets hållare.

• Utsätt inte batteriblocket för vatten eller regn.

• Använd endast det medlevererade batteriblocket i kombination med den här batteridrivna borrmaskinen/skruvdragaren för att undvika fel och/eller risker.

14. Ett skadat batteriblock eller ett batteriblock

som inte längre går att ladda måste behandlas som riskavfall när det kastas. Kasta det inte i hushållssoporna.

15. Kasta aldrig batteriblocket i eld eller vatten.

Risk för explosion! Elektrisk säkerhet Kontrollera alltid att spänningen på batteriet överensstämmer med den spänning som anges på typplåten. Kontrollera också att elnätets spänning överensstämmer med inspänningen på batteriladdaren. Maskin klass II – dubbel isolering, jordad kontakt behövs ej. Byte av kablar eller kontakter Kasta omedelbart bort gamla kablar eller kontakter när de har bytits ut mot nya.

• Ta loss batteriblocket. Om elverktyget inte används, före underhåll och när verktyg byts, t.ex. chuck, borr.

• Apparaten är avsedd för skruvdragning och borrning. Alla andra tillämpningar är uttryckligen otillåtna.

3. Montering av tillbehor

Prima di montare un accessorio togliere sempre la batteria. Sätta i och ta ur borrskär Fig. B Du kan förutom borrskär även använda maskinen med skruvdragarbits med sexkantigt skaft.

• Lossa på borrchucken (3) genom att vrida på flänsen (9).

• Sätt i borrskärets skaft i borrchuckens hållare.

• Vrid åt borrchucken så att borskäret kläms fast.

• Vrid åter upp borrchucken när du vill byta borrskär. Sätta i och ta ut batteriet Fig. C Kontrollera att utsidan av batteriblocket eller verktyget är ren och torr före laddaren ansluts.

• Se till att brytaren för vridriktning (5, Fig. A) står i det mellersta läget för att undvika att maskinen oväntat ska kunna gå igång.

• Sätt i batteriet (4) i maskinfoten enligt illustrationen. Tryck fast batteriet ordentligt tills det hamnar i rätt läge.

• Tryck på spärrknapparna (10) på båda sidor innan du avlägsnar batteriet och dra ut batteriet ur maskinfoten.

Uppmärksamma alltid säkerhetsinfor- mationen och följ lämpliga föreskrifter. Håll fast maskinen ordentligt och tryck in borrskäret jämnt i arbetsstycket. Överbelasta inte maskinen. Använd enbart borrskär som ännu inte visar tecken på förslitning. Utslitna borrskär påverkar maskinens funktionsduglighet negativt. Ställa in vridmoment Fig. D Maskinen har 16 olika vridmomentsinställningar med vilka kraften för i- och urdragning av skruvar kan bestämmas.

• Vrid ställringen för vridmoment (2) till önskad position.

• Vridmomentsinställningarna som du kan välja40

mellan anges på ställringen med hjälp av siffrorna 1-15 och med en punkt mellan två siffror som anger en mellanposition (totalt 16).

• Välj ett så lågt läge som möjligt för att sätta skruven i rörelse. Välj ett högre läge om motorn slirar. Skruva i och ur skruvar

• Sätt knappen för vridriktning (5) i läge ’L’ för att skruva i skruvar.

• Sätt knappen för vridriktning (5) i läge ’R’ för att skruva ur skruvar. Borra Vrid ställringen för vridmoment (2) till borrläge. Se till att knappen för vridriktning (5) alltid är inställd på ’L’ när du borrar. Sätta på och stänga av Fig. A

• Tryck in påsättnings- och avstängnings- knappen (1). Maskinens varvtal regleras med hjälp av kraftöverföring på knappen.

• Om du släpper påsättnings- och avstängningsknappen (1) stannar borrchucken och går inte längre.

• Skjut knappen för vridriktning (5) till mittenläget för att blockera maskinen i avstängt läge.

• Lägg först bort maskinen när motorn helt och hållet har stannat. Lägg inte maskinen på ett dammigt underlag. Dammpartiklar kan tränga in i mekanismen. Ladda batterier Det medföljande batteriet levereras i oladdat tillstånd.

• Använd batteriladdaren endast inom ett temperaturområde mellan +5º och + 40º Celsius.

• Använd batteriladdaren endast i en torr, ventilerad lokal. Laddning Fig. E

• Placera batterihållaren på en plan bänk och sätt batteriet i hållaren. Var noga med markeringarna + och -.

• Sätt adapterkontakten från nätadaptern i uttaget på sidan av batterihållaren.

• Sätt nätadaptern i ett vägguttag.

• Uppladdning av ett helt urladdat batteri dröjer ca. 5 timmar den första gången och sedan ca. 3 timmar. Efter laddningstiden släcks den röda lampan inte automatiskt! Tag ut batteriet ur laddaren inom 5 timmar. Om batteriet inte tas ut ur laddaren efter laddningsperioden, kan det överhettas. Urladdning av batteriet Det är inte bara viktigt att ladda batterier, urladdning är lika viktigt eller ännu viktigare.

• När batteriet har laddats ska borrmaskinen användas tills du börjar märka att maskinens kraft avtar och att den inte längre når sitt maximala varvtal.

• Batteriet är nu nästan urladdat. Först nu får du börja ladda det igen.

• Om batteriet laddas medan det fortfarande har kvar t.ex. en tredjedel av sin laddning, kan den s.k. ’minneseffekten’ uppstå. Eftersom endast den urladdade delen av batteriets kapacitet fylls på under laddningen, kan batteriet börja kristallisera i tredjedelen som ännu är laddad. Denna del av batteriets kapacitet kan då aldrig mera användas.

• Ladda inte ur batteriet till minimum. Det ska laddas så snart du börjar märka att kraften eller det maximala varvtalet avtar. Om du fortsätter att använda borrmaskinen och batteriet laddas ur helt, kan den s.k. ’polvändningseffekten’ uppstå. Batteriernas poler byter plats: ‘+’ blir då ‘-‘ och ‘-‘ blir ‘+’. Om detta en gång har skett kommer polariteten att förbli omvänd under laddningen, vilket ohjälpligt skadar batteriet. Om borrmaskinen inte kommer att användas under längre tid, måste batteriet först laddas helt. Batteriet ska förvaras i laddat tillstånd.

5. Service & underhåll

När maskinen underhålls eller rengörs ska stickkontakten tas ur eluttaget. Använd aldrig vatten eller lättantändliga vätskor för att rengöra maskinen. Borsta maskinen ren med hjälp av en borste. Maskinerna har tillverkats för att fungera under en lång period med minsta möjliga underhåll. För att få maskinen att kontinuerligt fungera tillfredsställande ska den skötas och rengöras på rätt sätt.41

Rengöring Rengör maskinhöljet regelbundet med en mjuk duk, företrädesvis efter varje användning. Tillse att ventilationsspringorna är fria från damm och smuts. Använd en mjuk duk fuktad med tvålvatten vid svår smuts. Använd inga lösningsmedel som bensin, alkohol, ammoniak etc. Sådana ämnen skadar plastdelarna. Smörjning Maskinen behöver ingen extra smörjning. Fel Kontakta servicestället som anges på garantibeviset om ett fel uppstår, t.ex. på grund av en del som är nedsliten. I slutet av den här bruksanvisningen finns en sprängskiss över de delar som kan beställas. Driftstörningar För att undvika transportskador levereras maskinen i en så stadig förpackning som möjligt. Förpackningen har så långt det är möjligt tillverkats av återvinningsbart material. Skadade och/eller kasserade elektriska och elektroniska apparater ska lämnas in enligt gällande miljöregler. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. Garanti Garantivillkoren framgår av det separat bifogade garantikortet. AKKUPORAKONE Onnittelut tämän Ferm-tuotteen hankinnan johdosta. Sinulla on nyt loistava tuote, jonka on toimittanut yksi Euroopan johtavista laitetoimittajista. Kaikki Fermin toimittamat tuotteet on valmistettu korkeimpien laatu- ja turvallisuusstandardien mukaisesti. Periaatteemme on myös tarjota erittäin laadukasta asiakaspalvelua, jota tukee kokonaisvaltainen tuotetakuu. Toivomme, että tulet nauttimaan tuotteestamme monien vuosien ajan. Tekstin numerot viittaavat kaavioihin sivuilla 2-3. Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa. Tutustu laitteen toimintatapaan ja käyttöön. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Käyttöohje ja siihen liittyvät asiakirjat on säilytettävä laitteen läheisyydessä. Sisältö
