BRUGSANVISNING CDM1123 Ferm

Tallene i teksten henviser til diagrammene paskide 2-3.

Ta alltid hensyn til sikkerhets-merknadene og folg de tilhorende reglene.

Garantibetingelsene er á finne på det vedlagte garantikortet.

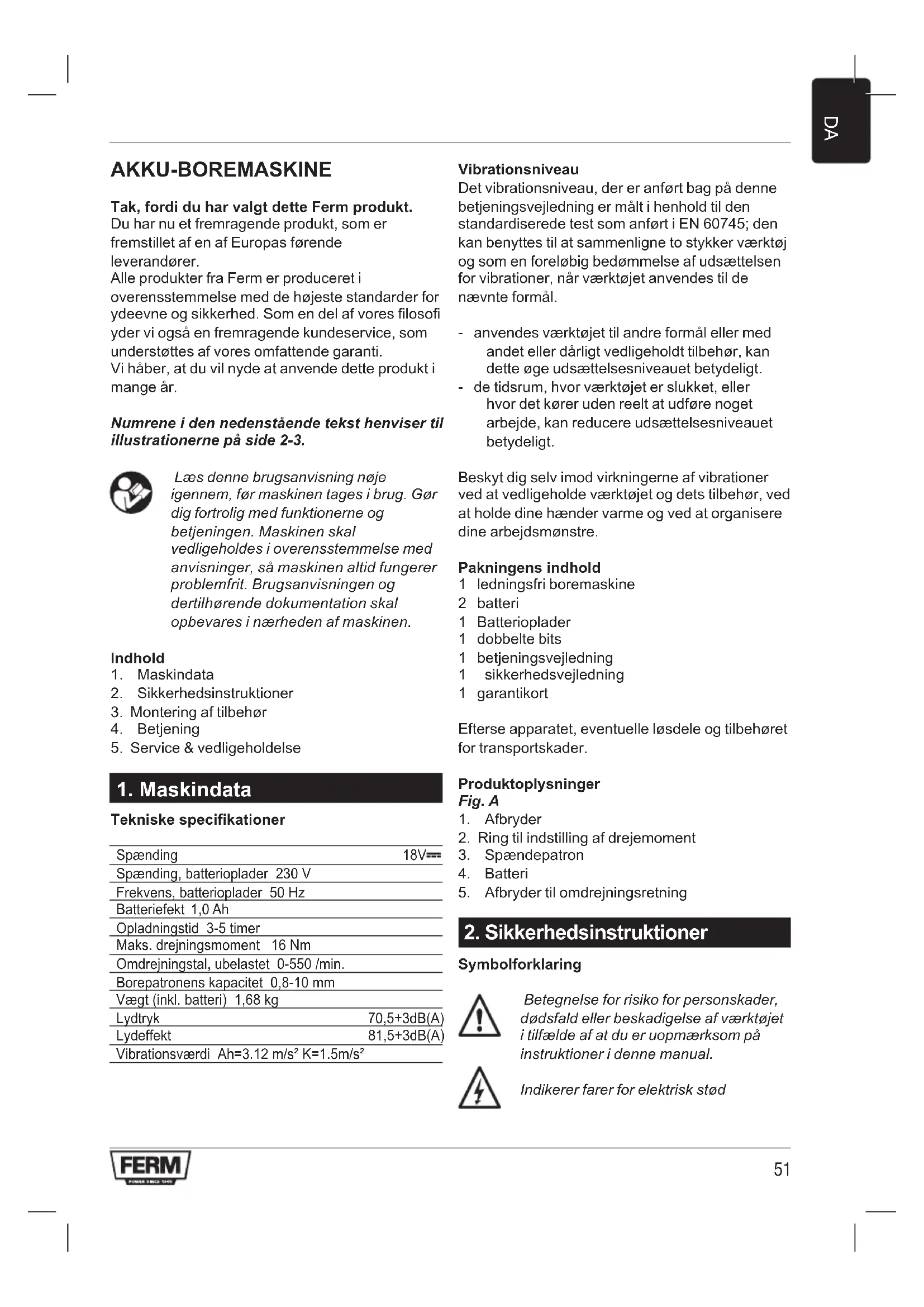

AKKU-BOREMASKINE

Tak, fordi du har valgt dette Ferm produit.

Du har nu et fremragende produit, som er fremstillet af en af Europas forende leverandor.

Alleprodukter fraFermerproduceret i overensstemmelsemed dehjeste standarder for ydeevne og sikkerhed.Som en del af vores filosofi yder vi ogsa en fremragende kundeservice, som understottes af vores omfattende garanti. Vi haber, at du vil nyde at anvende dette produit i mange ar.

Numre i den nedenstaende tekst henviser til illustrationerne pa side 2-3.

Laes donne brugsanvisning noje igennem, for maskinen tages i brug. Gor dig fortrolig med Funktionerne og betjeningen. Maskinen skal vedligeholdes i overensstemmelse med anvisninger, sa maskinen altid fungerer problemfrit. Brugsanvisningen og dertilhorende dokumentation skal opbevares i nærheden af maskinen.

Indhold

1. Maskidata
2. Sikkerhedsinstruktioner
3. Montering af tilbehør
4. Betjening
5. Service & vedligeholdelse

1. Maskidata

Tekniske specifikationer

Spænding	18V=
Spænding, batterioplader 230 V
Frekvens, batterioplader 50 Hz
Batteriefekt 1,0 Ah
Opladningstid 3-5 timer
Maks. drejningsmoment 16 Nm
Omdrejningstal, ubelastet 0-550 /min.
Borepatronens kapacitet 0,8-10 mm
Vægt (inkl. batteri) 1,68 kg
Lydtryk	70,5+3dB(A)
Lydeffekt	81,5+3dB(A)
Vibrationsværdi Ah=3.12 m/s2K=1.5m/s2

Vibrationsniveau

Det vibrationsniveau, der er anfört bag på这部分 betjeningsvejledning er malt i henhold til den standardiserede test som anfört i EN 60745; den kan benytttes til atSAMmenligne to stykker værktog som en forelbig bedommelse af udsættelsen for vibrationer, när værktoget anvendes til de nævnte formål.

• anwendes værktøjet til andre formaler med andet eller dãrligt vedligeholdt tilbehør, kan dette øge udsættelsensèniveauet betydeligt.
• de tidsrum, hvor værktøjet er slukket, eller hvor det kører,uden reelt at udføre noget arbejde, kan reducere udsættelsensineaet betydeligt.

Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktog og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

Pakningens indhold

1 ledningsfri boremaskine
2 batteri
1 Batterioplader
1 dobbelte bits
1 betjeningsvejledning
1 sikkerhedsvejledning
1 garantikort

Efterse apparatet, eventuelle Iosdele og tilbehoret for transportskader.

Produktopolysninger

Fig. A

1. Afbryder
2. Ring til indstilling af drejemoment
3. Spændepatron
4. Batteri
5. Afbryder til omdrejningsretning

2. Sikkerhedsinstruktioner

Symbolforklaring

Betegnelse for risiko for personskader, dodsfald eller beskadigelse af værktjet i tilfaelde af at du er uopmaerksom pa instruktioner i donne manual.

Indikerer farer for elektrisk stød

Maskinens omdrejningstal kan indstilles elektronisk.

Ma ikke bruges i regn.

Kun beregnet til indendors brug

Maksimumtemperatur 40^

Kast ikke batteriet i aben ild.

Kast ikke batteriet i vand.

Temperaturbeskyttelse 130^

I tilfaelde af fejl er transformatoren ikke farlig (isoleret kredsløb).

Ni-Cd-batterier kan genbruges. Aflever dem pa et bortskaffelsessted til kemisk affald, sa batterierne kan genbruges eller bortskaffes pa miljovenlig vis.

Batterier skal altid afleveres til recirculation

Vigtige sikkerhedshenvisninger for oplader og batteri

Hvis du kommer i kontakt med syre fra batteriet, skal du straks vaske syren af med vand. Hvis du fär syre i øjnene, skal du omgaende skylle øjnene med vand og straks søge lægehjælp!

1. Laes og overhold brugsanvisingen og sikkerhedshenvisningerne for opladeren og batteriet fdr du tager apparatet i brug!
2. Pas pa! Anvend kun den oplader og det batteri der er leveret af producenten, for at undgå fare for tilskadekomst.
3. Opladeren, batteriet og elværktoget skal beskyttes mod fugt som f.eks. regn eller sne.
4. För du anvender opladeren, skal du altoktkontrollere om alle kabler er tilsluttet korrekt.
5. Hvis et kabel er beskadiget, ma opladeren\ ikke anvendes. Det beskadigede kabel skal

straks udskiftes.

1. Hvis opladeren ikke er i brug, skal stikket pa netkablet vaere trukket ud af stikdasen. Traek i stikket, ikke i kablet.
2. Hvis opladeren falder på gulvet eller på,anden vis udsættes for en kraftig mekanisk belastning, skal man få den undersøgt for skader på et godkendt specialværksted inden man anvender den igen. Beskadigede dele skal repareres.
3. Batteriet skal behandles forsigtigt. Pas pågressive at tabe det eller udsætte det for slag.
4. Forsog aldrig selv at reparere opladeren aller batteriet. Reparationer skal altid udfores pa et godkendt specialvarksted. Ellers er der fare for uheld.
5. Før rengering eller vedligeholdelse af opladeren eller batteriet skal man aktid trække netkablet ud af opladerens stikdase.
6. Batteriet mä ikke oplades hvis den omgivende temperatur er under 5^ aller over 40^ .
7. Opladerens ventilationsabninger skal altid vare frie.
8. Batteriet mä/DDKE kortsluttes.

Ved en kortslutning Iober der strom med hoj stromstyrke. Dette kan medfore overophedning, brandfare ell spraengning af batteriet. Resultatet kan vare at batteriet bliver odelagt eller brugerenkommen til skade.

Derfor:

• Tilslut aldrig nogen kabler til batteriets poler.
• Pas pa at der ikke er nogen metalgenstande (søm, klips, monter osv.) i holderen til batteriet.
• Udsæt aldrig batteriet for vand eller regn.

• Anvend udelukkende det vedlagte batteri sammen med denen batteriboremaskine for at undgå fejl og/eller risici.

• Et batteri som er beskadiget aller ikke længere kan oplades, skal bortskaffes som elektronisk affald. Det på ikke bare smides i skraldespanden som restaffald.

• Kast aldrig batteriet pa et bal aller i vandet. I sa fald kan det eksplodere!

Elektrisk sikkerhed

Tjek altid om batterispændingen svarert til den der er angivet pa typeskiltet. Tjek desuden om netspændingen svarer til batteriopladerens indgangsspaending.

Klasse II maskine - Dobbelt isolering - Du behoover ingen jord forbindelsestik.

Udskifting af kabler aller stik

Gamle kabler eller stik skal bortskaffes umiddelbart after at de er blevet udskiftet med nye.

• Tag batteriet af. När elværktøjitet ikke anwendes, før vedligeholdelse og ved udskiftning af værktøjer som f.ecs. borepatron og bor.
  Apparatet er egnet til skruning og boring. Enhver,anden anvendelse er forbudt.

3. Montage af tilbehør

Fjern altid batteriet inden du begynder pa arbejdet.

Isætning og udtagning af bor Fig.B

Foruden bor kan man sætte skruetrækkerbits med seskantet skafi i maskinen

• Løsn borepatronen (3) ved at dreje på flangen (9).
• Sæt borets skaft ind i abningen i borepatronen.
• Spænd borepatronen sä boret sidder godt fast.
• Løsn borepatronen igen nár du vil udskifte boret.

Isaetning og udtagning af batteriet Fig.C

Kontroller at den uvdendige overflade
pà batteriet aller værktøjet er ren og tør,
inden du tilslutter opladeren.

• Sørg for at knappen til omløbsretningen (5 pa fig. A) stär i den midterste position, for at undgå utilisitet start af maskinen.
• Sæt batteriet (4) ind i maskinens sukkel som

• For at fjerne batteriet skal du trykke lasekapperne (10) pa begge sider ind og trække batteriet ud af maskinens sukkel.

4. Betjening

Overhold altid sikkerhedshenvisin- ningerne, og falg de relevante forskrifter.

Hold maskinen ordentlich fast, og tryk boret ensartet ind i emnet. Undgå at overbelaste maskinen. Anvend udelukkende bor som ikke udviser synligt slid. Slidte bor har en negativ indflydelse på maskinens Funktionsevne.

Indstilling af drejningsmoment

Fig. D

Maskinen har 16 forskellige indstlinger for drejningsmoment til regulering af den kraft hvormed skruer bliver skruet i ull.

• Sæt indstillingsringen for drejningsmoment (2) i den ønskede position.
• De indstlinger af drejningsmomentet der er til rådighed, vises på indstillingsringen dels med cifrene fra 1 til 15, dels med prikker mellem cifrene som angiver mellempositioner (dvs. i alt 16).
• Man skal helst vaelge den laveste position der giver tilstrækkelig kraft til at dreje skruen rundt. Vaelg en højere position hvis motoren "glider i koblingen".

Anvendelseomskruetrakker.

• Saet knappen for omløbsretningen (5) i position 'L' for at skrue skruer i.
• Saet knappen for omløbsretningen (5) i position 'R' for at skrue skruer ud.

Boring

• Drej indstillingsringen for drejningsmoment (2) i boreposition.

Sorg for at knappen for omlobsretningen (5) altid star i position 'L' nár du borer.

Start og stop

Fig. A

• Tryk på startknappen (1). Du kan regulere maskinens omdrejningstal ved at trykkemere eller minde HARDt på knappen.
• Når du slipper startknappen (1), bliver patronen straks bremset, og der er/DDke noget afterləb.
• Nár maskinen er slukket, kan du blokere den ved at sætte knappen for omløbsretningen (5) i den mid terste position.
• Læg første maskinen fra dig nær motoren står helt stille. Læg ikke maskinen på et støvet underlag. Der kan trænge støv ind i mekanismen.

5. Service & vedligeholdelse

Sorg for at maskinen ikke står under strøm,ningar der udfores vedligeholdelsesarbejder på mekanikken.

Maskinerne er udviklet til at fungere lange.uden problemer med et minimum af vedligeholdelse. Ved at rengre maskinen regelmæssigt og behandle den korrekt, bidrager De til en laengere levetid for maskinen.

Rengoring

Rengör regelmæssigt maskinkappen med en blød klud, helst after hvert brug. Sørg for at ventilationshullerne er fri for støv og snavs. Brug en blød klud, der er vædet i sæbevand til at fjerneHardnakket snavs. Brug ingen oplosningsmidler, sa som benzin, alcohol, ammoniak, osv. Den slags stoffer beskadiger kunststofdelene.

Smoring

Maskinen behoover ingen ekstra smoring.

Fejl

Skulle en fejl opstå, f.eks. pga. slidtage af en enched, kontakt venligst serviceadressen pa garantibeviset. På bagsiden af denne manual finder du en tegning med alle dele, der kan bestilles.

Miljo

For at undgå transportbeskadigelse leveres maskinen i en solid emballage. Emballagen er sávidt muligt lavet af genbrugsmaterialie. Genbrug derfor emballagen.

Defekte og/eller kasserede elektriske erler elektroniske maskiner skal afleveres pa en genbrugsplads.

Kun for EU-lande

Smid ici el-værktjoer ud sammen med alminderigt affald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig这意味着 that the new system is able to be implemented in a single time.

Garanti

Laes det separat vedlagte garantikort for garantibetingelserne.
