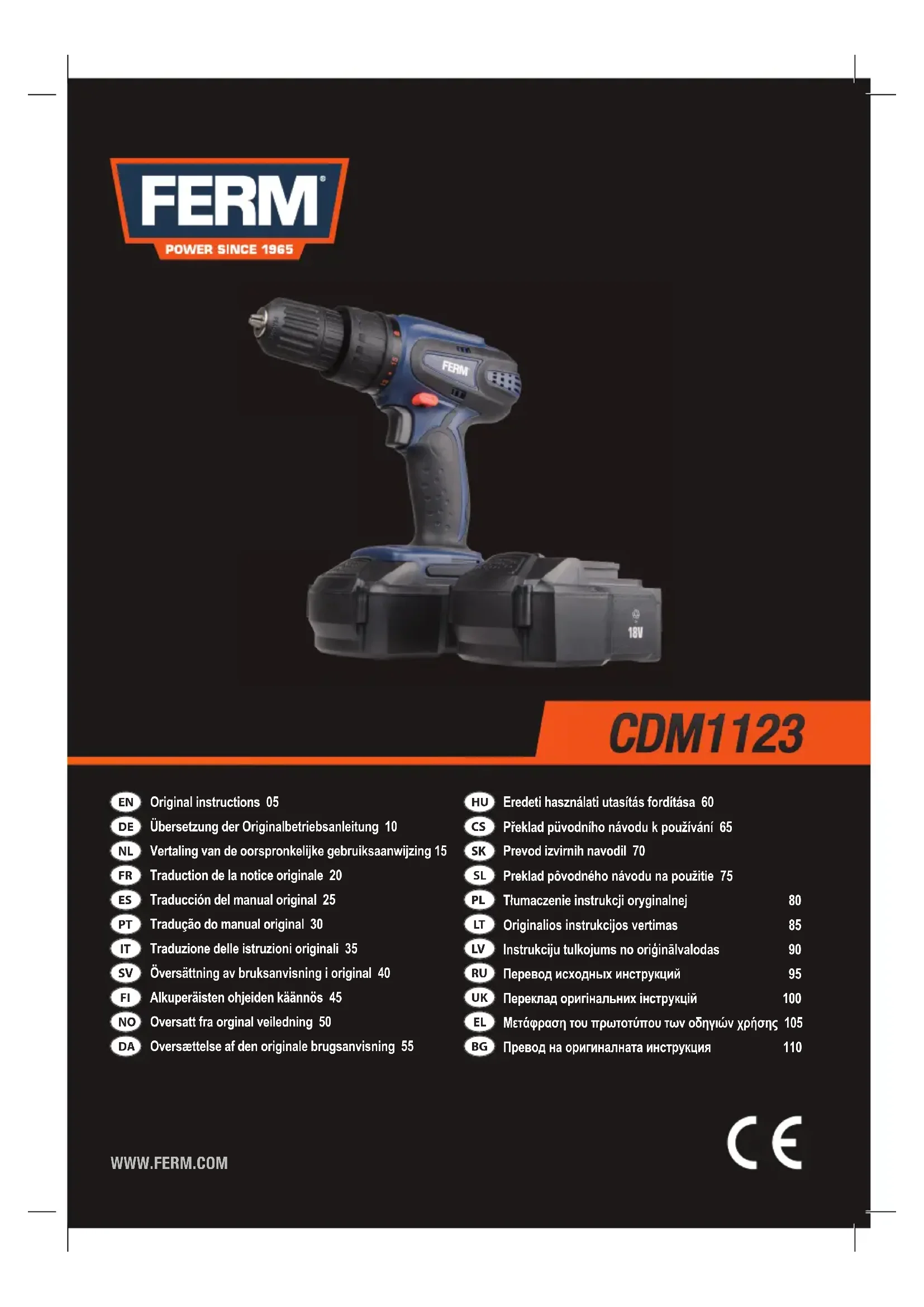

CDM1123 - Perceuse Ferm - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Perceuse
Puissance	Non spécifiée
Vitesse maximale	Non spécifiée
Couple maximal	Non spécifiée
Type de mandrin	Non spécifié
Poids	Non spécifié
Utilisation recommandée	Perçage dans divers matériaux
Entretien	Nettoyer régulièrement, vérifier les accessoires
Mesures de sécurité	Utiliser des lunettes de protection, éviter le contact avec l'eau
Accessoires inclus	Non spécifiés
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - CDM1123 Ferm

Comment changer le foret de ma perceuse Ferm CDM1123 ?

Pour changer le foret, dévissez d'abord le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Que faire si ma perceuse ne démarre pas ?

Vérifiez d'abord que la perceuse est correctement branchée. Assurez-vous également que l'interrupteur est en position 'On'. Si le problème persiste, il peut être nécessaire de vérifier le fusible ou de contacter le service après-vente.

Comment régler la vitesse de ma perceuse Ferm CDM1123 ?

La vitesse de la perceuse peut être réglée à l'aide de la molette de réglage de vitesse située sur le dessus de l'outil. Tournez la molette pour sélectionner la vitesse souhaitée en fonction du matériau que vous percez.

Ma perceuse surchauffe, que faire ?

Si votre perceuse surchauffe, cessez immédiatement de l'utiliser et laissez-la refroidir. Assurez-vous que vous n'utilisez pas un foret inapproprié pour le matériau ou que vous ne percez pas trop longtemps sans pause.

Comment nettoyer ma perceuse Ferm CDM1123 ?

Pour nettoyer votre perceuse, débranchez-la et utilisez un chiffon doux pour enlever la poussière et les débris. Évitez d'utiliser des liquides ou des produits chimiques agressifs qui pourraient endommager l'outil.

Où trouver des pièces de rechange pour ma perceuse ?

Les pièces de rechange pour la perceuse Ferm CDM1123 peuvent être commandées auprès du service après-vente de Ferm ou auprès de revendeurs agréés. Veillez à avoir le modèle exact de votre perceuse lors de la commande.

Puis-je utiliser ma perceuse Ferm CDM1123 pour percer du métal ?

Oui, la perceuse Ferm CDM1123 peut être utilisée pour percer du métal, à condition d'utiliser un foret approprié conçu pour le métal et de régler la vitesse en conséquence.

Quel type de batterie utilise la perceuse Ferm CDM1123 ?

La perceuse Ferm CDM1123 est alimentée par un cordon secteur et ne fonctionne pas sur batterie. Assurez-vous d'avoir un accès à une prise électrique lors de son utilisation.

MODE D'EMPLOI CDM1123 Ferm

Merci d'avoir acheté ce produit Ferm.

Vou venez ainsi d'acquerir un excellent produit, issu de l'un des founisseurs européens leader du marché.

Tous les produits Ferm sont fabriqués conformément aux normes de performance et de sécurité les plus accrues. Notre philosophie de vente vous confère également un excellent service clientèle, renforcé par une garantie tous risques.

Nous espérons que vous approucierez l'utilisation de ce produit pendant de longues années à partir.

Les nombres du texte ci-apres font reference aux schemas de la page 2-3.

Lisez attentivement ce mode d'emploi avant la mise en service de l'appareil. Familiarisez-vous avec le fonctionnement et la manipulation de l'appareil. Entretenez l'appareil conformément aux instructions, afin qu'il fonctionne parfaitement à chaque utilisation. Ce mode d'emploi et toute documentation relative à l'appareil doivent être conservés pres de celui-ci.

Table des matieres

1. Données de l'apareil
2. Consignes de sécurité
3. Montage des accessoires
4. Utilisation
5. Service & maintenance

1. Données de l'apareil

Spécifications techniques

Tension 18 V	---
Tension du chargeur de la batterie 230 V
Fréquence du chargeur 50 Hz
Capacité de la batterie 1,0 Ah
Temps de chargement 3-5 heures
Couple max. 16 Nm
No. de tours minutes à vide 0-550/min
Mandin 0,8-10 mm
Poids (batterie incluse) 1,68 kg
Lpa (pression acoustique) 70,5+3dB(A)
Lwa (puissance acoustique) 81,5+3dB(A)
Valeur de vibration Ah=3.12 m/s2K=1.5m/s2

Niveau de vibrations

Le niveau de vibrations émises indiqué en ce manuel d'instruction a été mesure conformément à l'essay normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées

• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition

Protégéz-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

Contenu de I'emballage

1 Perceuse sans fil
2 Batterie
1 Adapter + support de batterie
1 Mèches de perçage doubles
1 Manuel d'instructions d'utilisation
1 Manuel de consignes de sécurité
1 Carte de garantie

Contrôlez l'appareil, aucune piece ou accessoire ne doit avoir eté desseré pendant le transport.

Informations sur le produit

Fig. A

1. Gachette marche/arrêt
2. Bague de réglage de couple
3. Mandrin
4. Batterie
5. Inverseur de rotation

2. Consignes de sécurité

Signification des symboles

Indique un risque de blessures, un danger mortel ou un risque d'endomage ment de l'outil en cas du non-respect des consignes de ce mode d'emploi.

Indique un risque de décharges électriques

Le nombre de rotations de la machine peut être régléelectroniquement.

N'utilisez pas l'appareil par temps de plue.

Uniquement pour une utilisation interieure

Temperature maximale 40^

Ne jetez jamais les batteries dans le feu.

Ne jetez jamais les batteries dans l'eau.

Protection thermique 130^

Dans le cas d'un dysfonctionnement, le transformateur ne representation pas un danger (circuit isolé).

Les accumulateurs Ni-Cd sont recyclables. Déposez les auprès d'un poste de recyclage pour déchets chimiques, afin que les accumulateurs soient recyclés outraités dans le respect de l'environnement.

Ne pas jeter avec vos ordures menagères.

Consignes de sécurité importantes d'application au chargeur et au bloc batterie

Si vous touchez de l'acid provenant du bloc batterie, rincez immédiatement l'acid à l'eau claire. Si vous yeux ont été en contact avec de l'acid, lavez-les immédiatement abondamment à l'eau et consultez sans tarder un médecin!

1. Avant toute utilisation, lisez attentivement le mode d'emploi et les consignes de sécurité d'application au chargeur et au bloc batterie!
2. Attention! Utilisez exclusivement le chargeur et le bloc batterie fournis par le fabricant afin

d'éviter tout risque d'accident!

1. Protégez le chargeur, le bloc batterie et l'appareil électrique de l'humidité, par exemple, de la pluie ou de la neige.
2. Avant toute utilisation du chargeur, contrôle toujours que tous les cables sont raccordés correctement.
3. Si vous constazez qu'un ou plusieurs câbles sont endommages, il est interdit d'utiliser l'appareil. Faites immédiatement replacer le ou les câbles endommages.
4. Lorsque vous n'utilise pas le chargeur, retirez toujours la fiche secteur de la prise de courant. Pour ce faire, tirez sur la fiche secteur et non sur le cable d'alimentation.
5. Si le chargeur est tombé ou a été soumis à de lourdes sollicitations mécaniques, avant toute nouvelle utilisation, veuillez le faire contrôle par un spécialiste/agréé. Les pieces endommagées doivent être réparées.
6. Traitez le bloc batterie avec le plus grand soin. Evitez de le laisser tomber ou qu'il ne subisse des chocs.
7. N'essayez jamais de réparer le chargeur ou le bloc batterie vous-même. Les réparations doivent toujours être confiées à un atelier/agréé afin d'éviter tout risque d'accident.
8. Avant de nettoyer ou d'entretenir le chargeur ou le bloc batterie, voirlez toujours à retarder la fiche secteur de la prise de courant du chargeur.
9. Ne chargez jamais le bloc batterie lorsque la température ambiente est inférieure à 5^ ou supérieure à 40^ .
10. Les ouvertures d'aération du chargeur doivent toujours rester libres.
11. Le bloc batterie ne peut jamais être court-circuité.

En cas de court-circuit, du courant de haute intensité circule ce qui risque d'engendrer une sur chauffe du bloc batterie ainsi qu'un danger d'incendie ou d'éclà tement. Le bloc batterie pourrait être endommagé sans parler des risques d'accidents dont l'utilisateur pourrait être victime.

Par conséquènt :

• Ne raccordez pas de cables aux poles du bloc batterie.
  Veillez à ce que des objets métalliques (clous, attaches trombones, pièces de monnaie, etc.) ne soient pas coincés dans

le bloc batterie.

• N'exposez jamais le bloc batterie sous l'eau ou la pluie.
  Utilisez uniquement le bloc batterie foumi avec cette perceuse-visseuse afin d'eviter tout risque et/ou erreur.

• Les blocs batteries endommagés ou impossibles à recharger doivent être jetés dans les déchets spéciaux et jamais avec les ordures menagères.

• Ne jetez jamais le bloc batterie dans le feu ou dans l'eau! Il risquerait d'explorer!

Sécurité électrique

Vérifiez toujours que la tension de votre batterie corresponde à celle indiquée sur la plaquette signalétique. Contrôlez également si vous tension d'alimentation correspond à la tension d'entrée du chargeur de batterie.

Machine de la classe II - Double isolation - vous n'avez pas besoin d'une prise avec mise à terre.

Remplacement de cables ou de prises

Jetez immédiatement les valeurs ou prises après les avoir remplacés par des nouveaux.

• Enlevez le bloc batterie. En cas de non-utilisation de l'appareil électrique, avant tout entretien ou lors du remplacement d'outillages, par exemple du mandrin, des mèches, etc.
• Cet apparéil est destiné à visser et à forer à l'exclusion expressée de toute autre utilisation.

Avant de proceder au montage des accessoires, retirez toujours la batterie.

Installation et demontage des mèches

Fig. B

Outre les meches, la machine peut également être dotée d'embouts de vissage à six pans.

• Debloquez le mandrin (3) en faisant tourner le collet (9).

• Placez la tige de la mèche dans l'orifice du mandrin.

• Serrez le mandrin afin de bloquer la mèche.

• Si souhaitez changer de mèche, desserrez le mandrin.

Placement et retrait de la batterie

Fig. C

Contrôlez que la partie extérieure du bloc batterie ou de l'appareil soit propre et seche avant de raccorder le chargeur.

Veillez a ce que le commutateur d'inversion du sens de rotation (5, Fig.A) soit en place au milieu afin d'eviter que la machine ne puisse etre mise en marche par inadvertance.
- Placez la batterie (4) dans le pied dans le machine conformément à l'illustration.
- Poussez sur la batterie jusqu'à ce qu'elle se bloque.
- Poussez sur les boutons de blocage de part et d'autre (10) avant de retarder la batterie et retirez-la du pied de la machine.

Veillez toujours à respecter les consignes de sécurité et les directives d'application en la matière.

Tenez fermement la machine et enforcez les mèches dans le mandrin de façon régulière. Ne surchargez pas la machine. Utilisez exclusivement des mèches neprésentant aucun signe d'usure. Les mèches usées affectent le bon fonctionnement de la machine.

Réglageducouple

Fig. D

La machine permet de régler 16 couples différents afin de déterminer la force de vissage et de dévissage.

• Placez l'anneau de réglage du couple (2) dans la position souhaitée.
• Les couples possibles sont indiqués sur l'anneau de réglage à l'aide de chiffres de 1 à 15 et d'un point entre les différents chiffres. Ce point représentée une position intermédiaire (ce quiporte le nombre total de couples à 16).
• Choisissez de préférence un couple le plus bas possible pour contrôler les vis. Sélectionnez un couple supérieur si le moteur patine.

Vissage et devissage

• Placez le commutateur d'inversion du sens de rotation (5) sur 'L' pour visser.
• Placez le commutateur d'inversion du sens de rotation sur 'R' pour dévisser.

Perçage

• Placez l'anneau de réglage du couple (2) sur perçage.

Lors de travaux de perçage, veillez toujours à ce que le commutateur d'inversion du sens de rotation (5) soit place sur L'.

Mise en marche et arrêt

Fig. A

• Appuyez sur le bouton de mise en marche et d'arrêt (1). Selon que vous exercicez une force plus ou moins importante sur le bouton, vous pouvez réglez le nombre de tours de la machine.
• Lorsque vous relâchez le bouton de mise en marche et d'arrêt, le mandrin est immeditatement freiné et la foreuse s'arrête automatiquement.
• Placez le commutateur d'inversion du sens de rotation (5) au milieu afin de bloquer la machine lorsqu'elle est arrêtée.
• Déposez la machine uniquement lorsque le moteur est tout à fait arrêté. Ne la déposez jamais sur un support poussièreux car les particules de poussière risqueraient de pénétrer dans le mecanisme.

Chargement des batteries

• La batterie fournie est livrée non chargée.
  Utilisez le chargeur uniquement lorsque la température se trouve entre +5^ et +40^ Celsius.
  Utilisez le chargeur uniquement dans un local sec et ventilé.

Chargement

Fig. E

• Placez le support de la batterie sur un plan de travail plat puis positionné la batterie dans son support. Faites attention au marquage des pôle + et -.
• Introduisez la fiche de l'adaptateur dans le connecteur sur le côté du support de la batterie.

• Branchez l'adaptateur sur le réseau.

• Le chargement d'une batterie vide dure, la première fois, environ 5 heures, puis 3 heures les fois suivantes.

Le témoin ne s'éteint pas automatique-ment lorsque le chargement est terminé! Ne laissez pas la batterie plus de 5 heures dans le chargeur. Si la batterie reste dans le chargeur, ce dernier peut surchauffer.

Déchéancement de la batterie

Le chargement de la batterie est important mais son déchargement l'est encore plus.

• Lorsque la batterie est chargée, utilisez la perceuse jusqu'à ce que vous remarquiez qu'elle perd de sa puissance et n'atteint plus le régime maximum.
• La batterie est alors presque décharge. Ce n'est qu'à ce moment que vous pouvez la recharger.
• Si vous rechargez la batterie alors qu'elle est encore pleine, par exemple à 30% , il peut se produit, ce qu'on appelle un effet de 'mémoire'. Seule la partie déchargée de la batterie est activée lors du chargement et la partie encore chargée peut donc cristalliser.
• Cette partie de la batterie devient ensuite inutilisable.
• Ne déchargez pas complètement la batterie.
  Dés que vous remarquez que la puissance ou le régime de la perceuse diminue, rechargez la pile. Si vous continue à utiliser la perceuse et que la batterie se vide complètement, une inversion de la polarité peut se produit. Cela peut dire que le +' devient le '-' et inversement. Lorsque ce phénomène se produit, il est permanent et cela peut endommager la batterie de manière irréversible.

Si vous n'avez pas utilisé la perceuse pendant une période prolongée, rechargez d'abord entièrement la batterie. La batterie doit être stockée chargée.

5. Service & maintenance

Assurez-vous que la machine n'est pas sous tension si vous allez proceder à des travaux d'entretien dans son système mécanique.

Les machines ont ete conques pour fonctionner longtemps sans probleme avec un minimum d'entretien. En nettoyant regulierement et correctement la machine, vous contribuerez a une longue durée de vie de votre machine.

Nettoyage

Nettoyez régulierement le carter au moyen d'un chiffon doux, de préférence à l'issue de chaque utilisation. Veiliez à ce que les fentes d'aération soient indemnes de poussière et de saletés. En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pièces en plastique.

Lubrification

Cette machine ne nécessite pas deGRAISSAGE supplémentaire.

Dysfunctionnements

Veuillez you adresser au centre de service indiqué sur la carte de garantie en cas d'un dysfonctionnement, par exemple après l'usure d'une piece. Youtouvez, à la fin de ce manuel, un schéma avec toutes les pieces que you pouvez commander.

Environnement

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Tout équipement electronique ou électrique défectueux dont vous vous sériezdébarrassedoitetre déposéaux points de recyclage appropriés.

Uniquement pour les pays CE

Ne jetez pas les outils electriques avec les déchets domestiques. Selon la directive europeenne 2012/19/EU « Déchets d'équipements electriques etlectroniques » et sa mise en œuvre dans le droit national, les outils electriques hors d'usage doivent être collectés séparément et mis au rebut de manière ecologique.

Garantie

Pour les conditions de garantie, lisez le certificat de garantie joint a part.

TALADRO INALÁMBRICO

• Em primeiro lugar, não ligue quaisquer cabos aos terminais da bateria;
• Certifique-se de que nenhum objecto metallico (pregos, moedas, clipes para papéis) não ficam presos na abertura da bateria;

• Não exponha a bateria à água ou chuva.

• Les blocs batteries endommages ou impossibles à recharger doivent être jetés dans les déchets spéciaux et jamais avec les ordures menagères.

• Ne jetez jamais le bloc batterie dans le feu ou dans l'eau! Il risquerait d'exploser!

Seguraelectrica

Verifique sempre se a corrente électrique correponde à tension descririta na placadeclassificacao.Verifique également se atensao electrolytica corresponde a tensionde entrada dp carregador da bateria.

Placement et retrait de la batterie

Fig. C

Contrôlez que la partie extérieure du bloc batterie ou de l'appareil soit propre et seche avant de raccorder le chargeur.

Veillez à ce que le commutateur d'inversion du sens de rotation (5, Fi.A) soit en place au

milieu afin d'éviter que la machine ne puisse être mise en marche par inadvertance.

• Placez la batterie (4) dans le pied dans le machine conformément à l'illustration.
• Poussez sur la batterie jusqu'à ce qu'elle se bloque.
• Poussez sur les boutons de blocage de part et d'autre (10) avant desterol la batterie et retirez-la du pied de la machine.

4. Funcionamento

Veillez toujours à respecter les consignes de sécuté et les directives d'application en la matière.

Tenez fermement la machine et enforcez les mèches dans le mandrin de façon régulière. Ne surchargez pas la machine. Utilisez exclusivement des mèches neprésentant aucun signe d'usure. Les mèches usées affectent le bon fonctionnement de la machine.

Réglageducouple

Fig. D

La machine permet de régler 16 couples différents afin de déterminer la force de vissage et de dévissage.

• Placez l'anneau de réglage du couple (2) dans la position souhaitée.

Les couples possibles sont indiqués sur l'anneau de réglage à l'aide de chiffres de 1 à 15 et d'un point entre les différents chiffres. Ce point représentée une position intermédiaire (ce quiporte le nombre total de couples à 16).

• Choisissez de préférence un couple le plus bas possible pour contrôler les vis. Sélectionnez un couple supérieur si le moteur patine.

Vissage et dévissage

• Placez le commutateur d'inversion du sens de rotation (5) sur 'L' pour visser.
• Placez le commutateur d'inversion du sens de rotation sur 'R' pour dévisser.

Perçage

• Placez l'anneau de réglage du couple (2) sur perçage.

Lors de travaux de perçage, veillez toujours à ce que le commutateur d'inversion du sens de rotation (5) soit place sur 'L'.

Mise en marche et arrêt

Fig. A

• Appuyez sur le bouton de mise en marche et d'arrêt (1). Selon que vous exerciez une force plus ou moins importante sur le bouton, vous pouvez réglez le nombre de tours de la machine.
• Lorsque vous relâchez le bouton de mise en marche et d'arrêt, le mandrin est immédiatement freiné et la foreuse s'arrête automatiquement.
• Placez le commutateur d'inversion du sens de rotation (5) au milieu afin de bloquer la machine lorsqu'elle est arrêtée.

Déposez la machine uniquement lorsque le moteur est tout à fait arrêté. Ne la déposez jamais sur un support poussièux car les particules de poussière risqueraient de pénétrer dans le mecanisme.

Chargement des batteries

La batterie fournie est livre non chargee.

Utilisez le chargeur uniquement lorsque la température se trouve entre +5^ et +40^ Celsius.
Utilisez le chargeur uniquement dans un local sec et ventilé.

Chargement

Fig. E

• Placez le support de la batterie sur un plan de travail plat puis positionné la batterie dans son support. Faites attention au marquage des pôle + et -.
• Introduisez la fiche de l'adaptateur dans le connecteur sur le cote du support de la batterie.
• Branchez l'adaptateur sur le réseau.
• Le chargement d'une batterie vide dure, la première fois, environ 5 heures, puis 3 heures les fois suivantes.

Le témoin ne s'éteint pas automatiquement lorsque le chargement est terminé! Ne laissez pas la batterie plus de 5 heures dans le chargeur. Si la batterie reste dans le chargeur, ce dernier peut surchauffer.

Déchéancement de la batterie

Le chargement de la batterie est important mais son déchargement l'est encore plus.

• Lorsque la batterie est chargée, utilisez la perceuse jusqu'à ce que vous remarquiez qu'elle perd de sa puissance et n'atteint plus le régime maximum.
• La batterie est alors presque déchargée. Ce n'est qu'à ce moment que vous pouvez la recharger.
• Si vous rechargez la batterie alors qu'elle est encore pleine, par exemple à 30% , il peut se produit, ce qu'on appelle un effet de 'mémoire'. Seule la partie déchargée de la batterie est activée lors du chargement et la partie encore chargée peut donc cristalliser.
• Cette partie de la batterie devient ensuite inutilisable.
• Ne déchargez pas complètement la batterie. Dès que vous remarquez que la puissance ou le régime de la perceuse diminue, rechargez la pile. Si vous continue à utiliser la perseuse et que la batterie se vide complètement, une inversionion de la polarité peut se produit. Cela peut dire que le + devient le - et inversement. Lorsque ce phénomène se produit, il est permanent et cela peut endommager la batterie de manière irréversible.

Si vous n'vez pas utilise la perceuse pendant une période prolongée, rechargez d'abord entierement la batterie. La batterie doit etre stocke chargee.

Vi hapé du vil like à bruke dette produit i mange àr framover.
