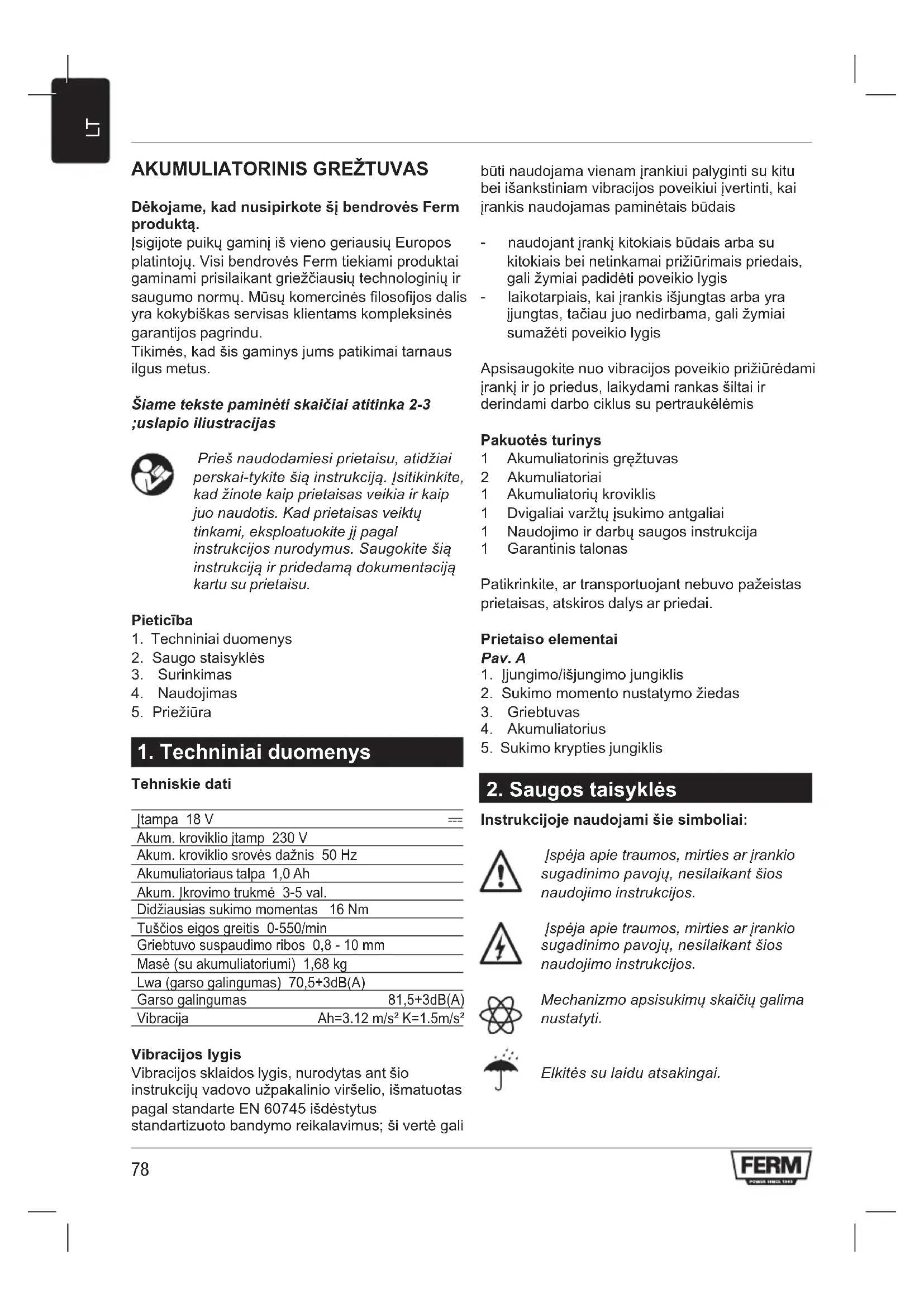

NAUDOJIMO INSTRUKCIJA CDM1123 Ferm

Dėkojame, kad nusipirkote šį bendrovės Ferm produktą. Įsigijote puikų gaminį iš vieno geriausių Europos platintojų. Visi bendrovės Ferm tiekiami produktai gaminami prisilaikant griežčiausių technologinių ir saugumo normų. Mūsų komercinės filosofijos dalis yra kokybiškas servisas klientams kompleksinės garantijos pagrindu. Tikimės, kad šis gaminys jums patikimai tarnaus ilgus metus. Šiame tekste paminėti skaičiai atitinka 2-3 ;uslapio iliustracijas Prieš naudodamiesi prietaisu, atidžiai perskai-tykite šią instrukciją. Įsitikinkite, kad žinote kaip prietaisas veikia ir kaip juo naudotis. Kad prietaisas veiktų tinkami, eksploatuokite jį pagal instrukcijos nurodymus. Saugokite šią instrukciją ir pridedamą dokumentaciją kartu su prietaisu. Pieticība

1. Techniniai duomenys

1. Techniniai duomenys

Tehniskie dati Įtampa 18 V Akum. kroviklio įtamp 230 V Akum. kroviklio srovės dažnis 50 Hz Akumuliatoriaus talpa 1,0 Ah Akum. Įkrovimo trukmė 3-5 val. Didžiausias sukimo momentas 16 Nm Tuščios eigos greitis 0-550/min Griebtuvo suspaudimo ribos 0,8 - 10 mm Masė (su akumuliatoriumi) 1,68 kg Lwa (garso galingumas) 70,5+3dB(A) Garso galingumas 81,5+3dB(A) Vibracija Ah=3.12 m/s² K=1.5m/s² Vibracijos lygis Vibracijos sklaidos lygis, nurodytas ant šio instrukcijų vadovo užpakalinio viršelio, išmatuotas pagal standarte EN 60745 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis Apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis Pakuotės turinys 1 Akumuliatorinis gręžtuvas 2 Akumuliatoriai 1 Akumuliatorių kroviklis 1 Dvigaliai varžtų įsukimo antgaliai 1 Naudojimo ir darbų saugos instrukcija 1 Garantinis talonas Patikrinkite, ar transportuojant nebuvo pažeistas prietaisas, atskiros dalys ar priedai. Prietaiso elementai Pav. A

1. Įjungimo/išjungimo jungiklis

2. Sukimo momento nustatymo žiedas

Instrukcijoje naudojami šie simboliai: Įspėja apie traumos, mirties ar įrankio sugadinimo pavojų, nesilaikant šios naudojimo instrukcijos. Įspėja apie traumos, mirties ar įrankio sugadinimo pavojų, nesilaikant šios naudojimo instrukcijos. Mechanizmo apsisukimų skaičių galima nustatyti. Elkitės su laidu atsakingai.79

Naudoti tik uždarose patalpose Didžiausia leistina temperatūra 40 °C. Neišmeskite akumuliatoriaus į ugnį. Neišmeskite akumuliatoriaus į vandenį. Atsparumas šilumai iki 130 °C. Įrankiui sugedus transformatorius yra nepavojingas (atskirta grandinė). Ni-Cd akumuliatoriai tinka perdirbimui. Išmeskite juos į cheminių atliekų Surinkimo centre, kad juos būtų galima perdirbti arba sunaikinti nepakenkiant aplinkai. Nikelio-kadmio baterijas galima pardirbti. Svarbūs parspėjimai dėl kroviklio ir akumuliatoriaus Ant kūno patekus akumuliatoriaus rūgšties, ją tuoj pat nuplaukite vandeniu. Jei rūgšties pateks į akis, tuoj pat jas išplaukite vandeniu ir kreipkite į gydytoją.

1. Prieš naudodamiesi perskaitykite ir

įsidėmėkite naudojimo instrukciją ir saugos perspėjimus dėl kroviklio ir akumuliatoriaus!

2. Gerai įsidėmėkite! Naudokite tik gamintojo

krautuvą ir akumuliatorių, kitaip rizikuosite nelaimingu atsitikimu.

3. Saugokite kroviklį, akumuliatorių ir patį

prietaisą nuo drėgmės, pvz. lietaus ar sniego

4. Prieš naudodamiesi krovikliu įsitikinkite, kad

visi laidai sujungti teisingai.

5. Pamatę pažeistą kabelį, nenaudokite kroviklio.

Tuoj pat pakeiskite pažeistą kabelį.

6. Nenaudojamo kroviklio laidas turi būti

ištrauktas iš elektros tinklo lizdo. Netraukite kištuko laikydami už kabelio.

7. Jei kroviklis nukrito ar buvo kitaip sutrenktas,

prieš vėl jį naudojant tiekėjas turėtų patikrinti ar kroviklis nebuvo pažeistas. Pažeistas detales reikia sutaisyti.

8. Atsargiai neškite akumuliatorių, kad neiš-

mestumėte ar kitaip nesutrenktumėte.

9. Niekada pats netaisykite kroviklio ar akumu-

liatoriaus.Taisyti visada turėtų licenzijuotas tiekėjas kitaip- rizikuosite nelaime.

10. Prieš valydami ar tvarkydami kroviklį ar aku-

muliatorių, visada ištraukite kištuką iš kroviklio lizdo.

11. Niekada nekraukite akumuliatoriaus, jei

aplinkos temperatūra yra žemesnė nei 5° ar aukštesnė, nei 40°.

12. Kroviklio vėdinimo angos turi būti atviros.

13. Akumuliatoriaus negalima jungti trumpai.

Trumpai sujungus tekės didelė srovė. Dėl to prietaisas gali perkaisti, gali kilti gaisras arba sprogti akumuliatorius. Taip galima sugadinti akumuliatorių, o naudojantysis rizikuoja nelaime. Todėl:

• Prie akumuliatoriaus gnybtų nejunkite jokių laidų.

• Apžiūrėkite, ar ant akumuliatoriaus nėra kokių nors metalinių daiktų (vinių, sąvar- žėlių, monetų ar pan.)

• Neapliekite akumuliatoriaus vandeniu ir nelaikykite lietuje.

• Naudokite tik su šiuo akumuliatoriniu gręžtuvu/suktuvu pateiktą akumuliatorių, kad išvengtumėte gedimų ir/ar pavojaus žmonėms.

14. Pažeistas akumuliatorius ar toks, kurio

daugiau jau negalima įkrauti, turi būti išmestas kaip aplinkai kenksmingos šiukš-lės.

15. Niekada nemeskite akumuliatoriaus į ugnį ar

vandenį. Tai gali sukelti sprogimą! Elektros sauga Naudodamiesi elektros prietaisais visada lai- kykitės jūsų šalyje galiojančių darbų saugos taisyklių. Taip sumažinsite gaisro, elektros smūgio ar traumos pavojų. Perskaitykite šias, taip pat ir pridėtas saugos taisykles. Laikykite šią instrukciją saugioje vietoje! Visada patikrinkite, ar akumuliatoriaus įtampa atitinka nurodytą ant prietaiso duomenų lentelės. Taip pat išsiaiškinkite, ar elektros tinklo įtampa atitinka kroviklio naudojamą įtampą 2 saugos klasės mašina – dviguba izoliacija – Jums nereikės naudoti kištuko su įžeminimu.80

Kabelių ir kištukų keitimas

• Pakeistus kabelius ir kištukus, senuosius iš kart išmeskite. Pavojinga į rozetę kišti niekur nepri-jungto kabelio kištuką.

• Nuimkite akumuliatorių, jei įrankis nenaudojamas, prieš jį remontuojant, keičiant įrankius, pvz. suveržimo laikiklis bei grąžto galvutė.

• Įrankiu galima naudotis kaip atsuktuvu bei gręžtuvu. Juo negalima naudotis kitais tikslais.

3. Priedų montavimas

Prieš montuodami įrankį visada atjunkite akumuliatorių. Grąžtų ļstatymas ir išėmimas Pav. B Į gręžtuvą galima įstatyti ne tik grąžtus, bet ir varžtų prisukimo antgalius su šešiabriaune tvirtinamąja dalimi.

• Atveržkite gręžtuvo griebtuvą (3) pasukdami jo žiedą (9).

• Įstatykite grąžto tvirtinamąją dalį į griebtuvą.

• Užveržkite griebtuvą, kad grąžtas būtų tvirtai priveržtas.

• Norėdami pakeisti grąžtą, sukite griebtuvą į kitą pusę. Akumuliatoriaus prijungimas ir nuėmimas Pav. C Prieš prijungdami akumuliatorių, apžiūrėkite, ar akumuliatoriaus bei įrankio paviršiai yra sausi ir švarūs.

• Įsitikinkite, kad sukimosi krypties nusta tymo jungiklis (5, Pav. A) yra nustatytas per vidurį, kad prietaisas netikėtai neįsijungtų.

• Įstatykite akumuliatorių (4) į prietaiso pagrindą, kaip parodyta paveikslėlyje. Stumkite akumuliatorių kol užsifiksuos.

• Prieš išimdami akumuliatorių, abejose pusėse paspauskite fiksavimo mygtukus (10) ir ištrau- kite akumuliatorių iš prietaiso pagrindo.

Visada laikykitės perspėjimų dėl saugos ir atitinkamų saugos taisyklių. Tvirtai laikykite gręžtuvą ir spauskite grąžtą į ruošinio paviršių. Neperkraukite prietaiso. Nenaudokite grąžtų, ant kurių matosi susidėvėjimo požymių. Susidėvėję grąžtai neigiamai atsilieps gręžtuvo darbui. Sukimo momento reguliavimas Pav. D Prietaisas turi 16 skirtingų sukimo momento nustatymo padėčių, kuriais nustatomas galin- gumas varžtų įsukimui ar išsukimui.

• Nustatykite sukimo momento nustatymo žiedą (2) į norimą padėtį.

• Įmanomos sukimo momento nustatymo padėtys nurodytos ant nustatymo žiedo skaičiais nuo 1 iki 15 ir taškais tarp skaičių, kuri reiškia tarpinę padėtį (viso 16 padėčių).

• Naudodami veržtų sukimo antgalį pasirinkite kuo mažesnį sukimo momentą. Jei variklis prasisuka, pasirinkite aukštesnį nustatymą. Varžtų įsukimas ir išsukimas

• Nustatykite sukimo krypties jungiklį (5) į padėtį “L” kai įsukinėjate varžtus.

• Nustatykite sukimo krypties jungiklį į padėtį “R” kai išsukinėjate varžtus. Gręžimas

• Pasukite sukimo momento nustatymo žiedą (2) į gręžimo padėtį. Pasitikrinkite, kad gręžiant sukimo krypties jungiklis (5) visada būtų nustatytas į “L”. Prietaiso įjungimas ir išjungimas Pav. A

• Nuspauskite jungiklio mygtuką (1). Jis regu- liuoja prietaiso greitį perduodamas srovę.

• Atleiskite mygtuką (1) ir gręžtuvo griebtuvas sustos.

• Perjunkite sukimo krypties jungiklį (5) į vidurį norėdami užfiksuoti išjungtą prietaisą. Akumuliatoriaus įkrovimas Pridedamos baterijos tiekiamos neįkrautos.

• Baterijų įkroviklį naudokite tik aplinkos temperatūroje nuo +10° iki + 40° C.

• Baterijų įkroviklį naudokite tik sausoje, gerai vėdinamoje patalpoje. Įkrovimas Pav. E

• Padėkite baterijos laikiklį ant lygaus stalo ir įdėkite bateriją į baterijos laikiklį. Atkreipkite81

dėmesį į polių + ir - ženklinimą.

• Įkiškite maitinimo tinklo adapterio kištuką į jungtį, esančią baterijos laikiklio šone.

• Įjunkite tinklo adapterį į maitinimo tinklo lizdą.

• Pirmą kartą įkraunant neįkrautą bateriją, įkrovimo procesas trunka apytiksliai 5 valandas, vėliau maždaug 3 valandas. Praėjus įkrovimo laikui, raudonoji lemputė automatiškai neišsijungia! Išimkite bateriją iš įkroviklio ne vėliau, kaip po 5 valandų. Jeigu pasibaigus įkrovimo laikui baterija nebus išimta iš įkroviklio, ji gali perkaisti. Akumuliotoriaus iškrovimas Svarbus ne tik akumuliatoriaus įkrovimas- jo iškrovimas yra tiek pat, o gal net ir dar labiau svarbus.

• Pakrovę akumuliatorių naudokite gręžtuvą tol, kol pastebėsite, kad mažėja jo galia ir nepasiekimas didžiausias sukimosi greitis.

• Dabar akumuliatorius beveik išsikrovęs.Tik dabar galite jį įkrauti.

• Įkraunant akumuliatorių, kuris pakrautas, pvz. trečdaliu, gali pasireikšti vadinamasis “atminties efektas”. Kadangi įkraunama tik išsikrovusi akumuliatoriaus dalis, jau įkrau-tame trečdalyje gali prasidėti kristalizacija. Ta akumuliatoriaus dalis daugiau nebus naudojama.

• Neiškraukite akumuliatoriaus iki galo. Įkrau- kite akumuliatorių pastebėję, kad mažėja galingumas ar didžiausias sukimosi greitis. Jei toliau naudosite gręžtuvą ir akumulia-torius visiškai išsikraus, gali pasireikšti vadi-namasis “polių susikeitimo efektas”. Pasikeis akumuliatoriaus poliai: “+” taps “-“, o “-“ taps “+”. Toks poliškumas liks ir įkraunant aku- muliatorių, o tai jį nepataisomai sugadins. Jei gręžtuvas ilgą laiką nebus naudo- jamas, jį reikėtų pilnai pakrauti.

Šie prietaisai buvo suprojektuoti veikti ilgą laiką esant minimaliai priežiūrai. Prietaisai tarnaus ilgiau, jei reguliariai juos valysite ir tinkamai naudosite. Firmos prietaisai buvo suprojektuoti veikti ilgą laiką esant minimaliai priežiūrai. Nuolatinis geras veikimas priklauso nuo tinkamos priežiū-ros ir reguliaraus valymo. Valymas Reguliariai minkštu skudurėliu valykite prietaiso korpusą, geriausiai kas kart pasinaudojus. Iš ventiliacijos angų išvalykite dulkes ir nešva- rumus. Jei nešvarumai nenusivalo, išvalykite minkštu skudurėliu suvilgytu muiliname vande- nyje. Niekada nenaudokite tirpiklių, tokių kaip benzinas, spiritas, amoniako vanduo ir pan. Šie tirpikliai gali pažeisti plastikines dalis. Tepimas Prietaisui neriekia jokio papildomo tepimo. Defektai Atsiradus kokiam nors defektui, pvz., sudilus detalei, prašome pranešti mūsų serviso įmonei garantijoje nurodytu adresu. Šios vartojimo instrukcijos paskutiniame lape jūs rasite dealizuotą paveikslėlį, kuriame pavaizduotos užsakytinos detalės. Išorinė aplinka Siekiant išvengti transportavimo metu galinčių atsirasti pažeidimų, įrenginys pristatomas kietoje pakuotėje, pagrinde pagamintoje iš antriniam perdirbimui tinkamų medžiagų, todėl prašome pasinaudoti galimybe pakuotę perdirbti. Nikelio- kadmio baterijas galima pardirbti. Brokuoti ir/ar bereikalingi elektriniai ar elektroniniai prietaisai surenkami tinkamuose perdirbimo punktuose. Skirta tik EB šalims Neišmeskite elektros įrankių į buitinių atliekų konteinerius. Remiantis Europos elektros ir elektroninės įrangos atliekų gairių direktyva 2012/19/EU ir jos realizavimu tarptautinėje teisėje, ilgiau nenaudojami elektros įrankiai turi būti surenkami atskirai ir išmetami nežalingu aplinkai būdu. Garantija Garantijos sąlygas rasite ant atskirai pateikto garantinio talono.82

• Nuimamas akumuliatoriaus blokas, jeigu elektros įrengimas nenaudojamas, o taip pat prieš valymą ir instrumentų, pavyzdžiui, patrono arba grąžtų keitimą.

• Įrengimas skirtas tiktai gręžimui ir varžtų prisukimui. Jo naudojimas kitiems poreikiams kategoriškai draudžiamas.
