CDM1147P - Vrtalnik Ferm - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorski vrtalnik z udarnim mehanizmom
Znamka	Ferm
Model	CDM1147P
Nazivna napetost	20 V
Kapaciteta vpenjalne glave	1,5 - 13 mm
Hitrost v prostem teku (položaj 1)	0 - 450 min⁻¹
Hitrost v prostem teku (položaj 2)	0 - 1700 min⁻¹
Frekvenca udarcev v prostem teku (položaj 1)	0 - 7200 min⁻¹
Frekvenca udarcev v prostem teku (položaj 2)	0 - 27200 min⁻¹
Največji navor	50 N·m
Nastavitve navora	21 + način vrtanja
Teža (brez baterije)	1,26 kg
Vrsta baterije	Litij-ionska 20 V (modela CDA1132P / CDA1133P)
Priporočen polnilnik	CDA1131P (vhod 100-240 V AC, izhod 20 V 2 A)
Čas polnjenja baterije 2 Ah	60 min
Čas polnjenja baterije 4 Ah	120 min
Raven zvočnega tlaka	92 dB(A) (K=3 dB(A))
Raven zvočne moči	103 dB(A) (K=3 dB(A))
Vibracije (vrtanje z udarci v beton)	3,60 m/s² (K=1,5 m/s²)
Vibracije (vrtanje v kovino)	<2,93 m/s² (K=1,5 m/s²)
Dvojna izolacija (razred II)	Da
Funkcije	Vijakanje, vrtanje, vrtanje z udarci
Osvetlitev	Vgrajena LED delovna svetilka
Priložena dodatna oprema	Pasni kavelj, polnilnik, baterija (glede na različico)
Vzdrževanje	Čistite z mehko, rahlo vlažno krpo (brez topil)
Predvidena uporaba	Les, kovina, keramika, plastika, opeka, kamen, zid

Pogosto zastavljena vprašanja - CDM1147P Ferm

Kako napolniti baterijo vrtalnika Ferm CDM1147P?

Odstranite baterijo iz stroja, jo vstavite v polnilnik CDA1131P, polnilnik priključite na električno vtičnico. LED indikatorji na polnilniku prikazujejo stanje polnjenja (rdeča stalno = pripravljen, zelena utripa = polnjenje poteka, zelena stalno = polnjenje končano). Čas polnjenja za 2 Ah baterijo je približno 60 minut.

Kako nastaviti hitrost vrtenja?

Uporabite stikalo za izbiro hitrosti (položaj 1 ali 2) na vrhu stroja. Položaj 1: 0-450 vrt/min za počasno vrtanje velikih premerov ali vijakanje. Položaj 2: 0-1700 vrt/min za hitro vrtanje majhnih premerov. Nikoli ne spreminjajte hitrosti, ko motor deluje.

Kako spremeniti smer vrtenja?

Stikalo za smer vrtenja je nad stikalom za vklop/izklop. Nastavite ga na položaj puščica levo (←) za vijakanje ali vrtanje, na položaj puščica desno (→) za odvijanje. Sredinski položaj zaklene stikalo za vklop/izklop.

Kako nastaviti navor vijakanja?

Obrnite obroč za nastavitev navora, ki je za vpenjalno glavo. Ima 21 zarez in način vrtanja. Izberite nizko nastavitev za majhne vijake in mehke materiale, visoko nastavitev za velike vijake in trde materiale. Največji navor je 50 N·m.

Kako uporabljati udarno funkcijo?

Nastavite obroč za izbiro načina delovanja na simbol vrtanja z udarci (kladivo). Ta način je namenjen vrtanju v opeko, kamen in zidane materiale. Prepričajte se, da je smer vrtenja na ←.

Kaj storiti, če se vrtalnik nenadoma ustavi?

Stroj ima elektronsko zaščito pred preobremenitvijo. Če se ustavi, počakajte vsaj 5 sekund, da se naprava ponovno aktivira, nato zmanjšajte pritisk na orodje ali preklopite na nižjo hitrost.

Kako preveriti stanje napolnjenosti baterije?

Na kratko pritisnite gumb na bateriji. Tri LED lučke prikazujejo raven napolnjenosti: več ko je prižganih lučk, bolj je baterija napolnjena.

Katere svedre uporabiti za vrtanje v kovino?

Uporabite HSS svedre (hitrorezno jeklo), posebej zasnovane za kovino. Za boljše rezultate namažite sveder z rezalnim oljem. Te svedre lahko uporabite tudi za plastiko.

Kako očistiti vrtalnik Ferm CDM1147P?

Pred čiščenjem odstranite baterijo. Očistite ohišje stroja z mehko krpo, rahlo navlaženo z milnico. Ne uporabljajte agresivnih sredstev, kot so bencin, alkohol ali amoniak. Preverite, da prezračevalne odprtine niso zamašene.

Katere baterije so združljive z vrtalnikom CDM1147P?

Združljive so samo baterije platforme Ferm FI20V: modela CDA1132P (20V, 2Ah) in CDA1133P (20V, 4Ah). Za polnjenje teh baterij uporabljajte izključno polnilnik CDA1131P.

NAVODILA ZA UPORABO CDM1147P Ferm

Hvala za nakup tega izdelka Ferm. Z nakupom ste dobili odlicen izdelek, ki ga dobavlja eden vodilnih prodajalcev v Evropi. Vsi izdelki, ki jih dobavlja Ferm so izdelani v skladu z najvisjimi standardi lastnosti in varnosti. Kot del svoje filozofije zagotavljamo tudi odlicen servis, ki je zavarovan z naaso obsezno garancijo. Upamo, da boste zadovoljni s kuplejenim se mnoga leta.

1. VARNOSTNA NAVODILA

Skrbno preberite varnostna opozorila, dodatna varnostna opozorila in navodila. Ce ne uposteveate spodaj

navedenih varnostnih opozoril in napotkov, lahko to privede do elektricnega soka, pozara in/ali hudi telesnih poskodb. Vsa varnostna opozorila in navodila shranite za poznejso uporabo.

V navodilih za uporabo ali na izdelku so naslednji simboli:

Preberite navodila za uporabo.

Oznacuje tveganje telesnih poskodb, izgubo ziviljenja ali poskodovanje orodja, ce ne upostevate navodil v teh navodilih za uporabo.

Nevarmostelektricnegashoka

Elektronsko spreminjanje hitrosti

Vrtenje levo/desno

Ne uporabljaje v dezju

Le za uporabo v notranjih prostorih

Orodje razreda II - dvojna izolacija - nepotrebujete ozemljenega vtica.

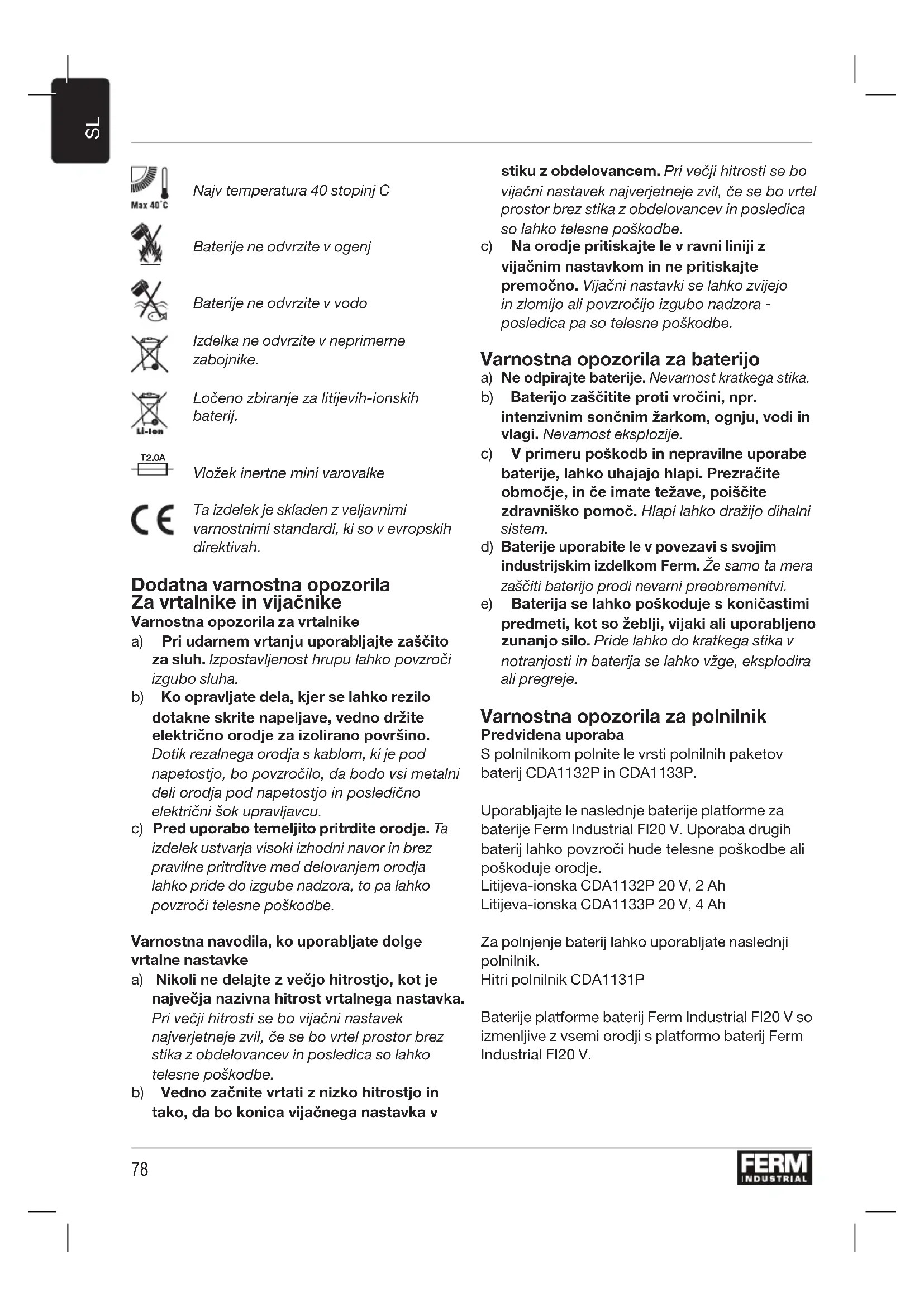

Najv temperatura 40 stopinj C

Baterije ne odvrzite v ogenj

Baterijne odvrzite v vodo

Izdelka ne odvrzite v neprimerne zabojnike.

Ločeno zbiranje za litijevih-ionskih baterij.

Ta izdelek je skladen z veljavnimi varnostimi standardi, ki so v evropskh direktivah.

Dodatna varnostna opozorila Za vrtalnike in vijačnike

Varnostna opozorila za vrtalnike

a) Pri udarnem vrtanju uporabljajte zašcito za sluh. Izpostavljenost hrupu lahko povzroči izgubo sluha.
b) Ko opravljate dela, kjer se lahko rezilodotakne skrite napeljave, vedno drzite elektricno orodje za izolirano povrsino. Dotik rezalnega orodja s kablon, ki je podnapetostjo, bo povzrociho, da bodo vsi metalni deli orodja pod napetostjo in posledicno elektrici no suk upravljavcu.
c) Pred uporabo temeljito pritrdite orodje. Ta izdelek ustvarja visoki izhodni navor in brez pravilne pritrditve med delovanjem orodja lahko pride do izgube nadzora, to pa lahko povzroci telesne poskodbe.

Varnostna navodila, ko uporabljate dolge vrtalne nastavke

a) Nikoli ne delajte z vecjo hitrostjo, kot je najvecja nazivna hitrost vrtalnega nastavka. Pri vecji hitrosti se bo vijačni nastavek majverjetneje zvil, ce se bo vrtl prostor brez stika z obdelovancev in posledica so lahko telesne poskodbe.
b) Vedno začnite vrtati z nizko hitrostjo in takó, da bo konica vijačnega nastavka v

stiku z obdelovancem. Pri vecji hitrosti se bo vijačni nastavek majverjetneje zvil, ce se bo vrtel prostor brez stika z obdelovancev in posledica so lahko telesne poškodbe.

c) Na orodje pritiskajte le v ravni liniji z vijačnim nastavkom in ne pritiskajte premočno. Vijačni nastavki se lahko zvijejo in zlomijo ali povzroćijo izgubo nadzora - posledica pa so telesne poskodbe.

Varnostna opozorila za baterijo

a) Ne odpirajte baterije. Nevarnost kratkega stika.
b) Baterijo zašcitite proti vročini, npr. intenszivnim sončimŽarkom, ognju, vodi in VLCagi. Nevarnost eksplozije.
c) V primeru poskodb in nepravilne uporabe baterije, lahko uhajajo hlapi. Prezracite območje, in Če imate težave, pošćite zdravniško pomoč. Hlapi lahko dražijo dihalni system.
d) Baterije uporabite le v povezavi s vojim industrijskim izdelkom Ferm. Ze samo ta mera zašciti baterijo prodi nevarni preobremenitvi.
e) Baterija se lahko poskoduje s konicastimi predmeti, kot so zeblji, vijaki ali uporabljeno zunanjo silo. Pride lahko do katkega stika v notranjosti in baterija se lahko vzge, eksplodira ali pregreje.

Varnostna opozorila za polnilnik Predvidena uporaba

S polnilnikom polnite le vrsti polnilnih paketov baterij CDA1132P in CDA1133P.

Uporabljajte le naslednje baterije platforme za baterije Ferm Industrial FI20 V. Uporaba drugih baterij lahko povzroci hude telesne poskodbe ali poskoduje orodje.

Litijeva-ionska CDA1132P 20 V, 2 Ah

Litijeva-ionska CDA1133P 20 V, 4 Ah

Za polnjenje baterij lahko uporabljate naslednji polnilnik.

Hitri polnilnik CDA1131P

Baterije platforme baterij Ferm Industrial FI20 V so izmenljive z vsemi orodji s platformo baterij Ferm Industrial FI20 V.

Ostala tveganja

Tudi, ce elektrico orodje uporabljate kot je predpisano, ni mogoce izkljuciti ostalih dejavnikov tveganja. V zvezis konstrukcijo in oblik lohko elektrico orodje povzroci naslednje nevarnosti:

a) Škoda za zdravje, ki nastane zaradi tresljajev, Če orodje uporabljate dalj Časa, ga neustrezno uporabljate, in pomanjkljivo vzdrujete.
b) Telesne poskodbe in gmotna skoda zaradi polomljene opreme, ki je izvrzena nenadoma.

Opozorilo!To elektricno orodje ustvarja med delovanjem elettromagnetno polje. To polje lahko v dolocenih okoliscinah vpliva na aktivne ali pasivne medicinske vsadke. Za zmanjsanje nevarnosti Hudih ali smrtnih poskodb priporoclaro osebam z medicinskimi vsadki, da se pred začetkom dela posvetujeo s svojim zdravnikom in proizvajalcem medicinskih vsadkov.

Zamenjava elektricnegakabla

Za preprecevanje nevarnosti lahko poskodovan elektrichi kabel zamenja izkljucno proizvajalec, njegov pooblasci serviser ali ustrezno usposobljen strokovjak.

2. INFORMACIJE O IZDELKU

Predvidena uporaba

Vrtalnik je namenjen za privijanje in odvijanje vijakov ter vrtanje v les, kovino, keramiko in plastiko oz. za udarno vrtanje v opeko, keramiko in mavčinih sten.

Tehnicni podatki

Orodje CDM1147P
Napetost 20 V
Velikost vpenjalne glave 1,5-13 mm
Hitrost v prostem teku
Položaj 1:	0-450/min
Položaj 2:	0-1700/min
Hitrost udarcev brez obretenitve
Položaj 1:	0-7200/min
Položaj 2:	0-27200/min
Največji navor 50 Nm
Nastavitev navora 21 + način vrtanja

Teža (brez paketa baterije) 1,26 kg
Raven zvočnegа tlaka L	92 dB(A), K=3dB(A)
Raven zvočne moči L	103 dB(A), K=3dB(A)
Tresljaji dlan-roka ah (udarno vrtanje v beton)	3,60 m/s2, K=1,5 m/s2
Tresljaji dlan-roka ah, D (vrtanje v kovino)	<2,93 m/s2 K=1,5 m/s2
Polnilnik CDA1131P
Vhod polnilnika 100-240 V AC 50-60 Hz, 50 W
Izhod polnilnika	20 V 2 A
Čas poljenja baterije 2 Ah	60 minut
Čas poljenja baterije 4 Ah	120 minut
Priporočene baterije	CDA1132P, CDA1133P
Teža	0,36 kg
Baterija	CDA1132P
Vrsta baterije:	litijeva-ionska
Napetost 20 V
Zmogljivost	2,0 Ah
Priporočeni polnilnik	CDA1131P
Teža	0,38 kg

Raven tresljajev

Raven tresljajev, navedena v teh navodilih za uporabo, je bila izmerjena v skladu s standardiziranim testom, navedenim v EN 62841; lahko se uporablja za primerjavo enega orodja z drugim in kot predhodna ocena izpostavljenosti tresljajem, ce uporabljate orodje za navedena dela.

• Uporaba orodja za druga dela ali z drugo opremo oz.slabo vzdhrzevanim orodjem lahko obcutno povecra raven izpostavljenosti.
• Casi, ko je orodje izklopljeno, ali, ce deluje, a ga ne uporabljate za delo, lahko obcutno zmanjsa raven izpostavljenosti.

Zašcitite se proti učinkom tresljaje z rednim
vždrževanjem orodja in opreme, tak, da so vase
roke vedno tople in z organizacion delovnih vorcev.

Opis

Stevilke v besedilih se nanašajo na diagrame na straneh 2-3

SI.A

1. Orodje
2. Baterija
3. Gumb za opdahnitev baterije
4. Raven napoljenosti baterije
5. Polnilnik
6. Lucek a LED polnilnika
7. Vpenjalna glava
8. Stikalo za izbiro stopnje
9. Smerno stikalo
10. Stikalo za vklop/izklop
11. Obroč za nastavitev navora
12. Obroče za načina delovanja
13. Priponka za pas
14. Delovna lucka

3. DELOVANJE

Baterijo je treba napoliniti pred prvo uporabo.

Odstranitev baterije iz orodja SI.B

• Orodje (1) držite trdno z eno roko
  Z drugo roko potisnite navzdol gumb za odpahnitev baterije (3), ki je na hrbtni strani baterije (2).
• Ta gumb (3) potiskajte navzdol in potisnite baterijo ven iz orodja, kot je prikazano na sl. B.

Vstavljanje baterije v orodje SI.B

Pred priklopom na polnilnik ali orodje se prepricajte, ali je zunanjost baterije cista in suha.

• Orodje (1) držite trdno z eno roko
  Baterijo (2) vstavite v podstavek orodja, kot je prikazano na sl. B.
• Baterijo potisnite do konca, dokler ne slišite klika.

Preverjanje napoljenosti baterije SI.C

Prilożena baterija je dobavljena delno napolnjena.

• Za preverjanje napoljenosti baterije pritisnite na kratko gumb (4) na bateriji.

• Baterija ima 3 lučke, ki označujejo napoljenost, več lučk sveti, bolj je baterija napolnjena.

Polnjenje baterije (s polnilnikom) SI.C

Baterijo (2) odstranite iz orodja
- Baterijo (2) obrite na glavo in jo potisnite v polnilnik (5), kot je prikazano na sl. C.
- Baterijo potiskajte, dokler ni potisnjena do konca v režo.
Vtic polnilnika vtaknite v elektricno vticnico in nekoliko pocekajte. Luce LED na polnilniku (6) bodozasvetile inPokazale stanje polnilnika.

Luce LED (6) SI.C

Polnilnik ima 2 LED lučki stanja (6), ki označujeta stanje poljenja:

Rdeči LED stanje:	Zeleni LED stanje:	Stanje polnilnika
Izklopljen Izklopljen	Ni napajar	ja
Vklopljen Izklopljen		V stanju pripravljenosti: - nobena baterija ni vstavljena, ali - baterija je vstavljena, a poljenje se je končalo pred več kot 2 urama
Utripanje Utripanje	Pokvarjena	baterija
Vklopljen Utripanje	Baterija se	polni
Vklopljen Vklopljen		Poljenje baterije je končano, baterija je popolnama napolnjena
Utripanje Izklopljen		Baterija je prevroča, poljenje je prekinjeno. Poljenje se bo nadaljevalo samodejno, ko se bo baterija ohladila.

• do polne napoljenosti baterije lahko traja do 60 minut;
  ko je baterija popolnama napolnjena, izklopite vtic polnilnika iz vticnice in odstranite baterijo in polnilnika;
  baterijo lahko shranite, ali jo neosredno vstavite v orodje.

Littije-ionske celice lahko shranite za dalj casa in ob tem ne izgubijo veliko svoje napoljenosti. Ce orodja ne boste uporabljali dalj casa je najbolje, da shranite baterij napolnjene.

Namestitev in odstranitev svedra ali nastavka za vijačenje SI.A

Pred montazo opreme vedno odstranite baterijo.

Vpenjalna glava vrtalnika (7) je primerna za svedre in vijačne nastavke z okroglim ali šestrobnim steblom.

• Orodje držite trdno z eno roko
  Vpenjalno glavo vrtalnika (7) odpritz obračanjem obroča z drugo roko v smeri gibanja urinega kazalca, dokler ni odprta toliko, da lahko vstavite nastavek.
  Vstavite steblo svedra ali vijačega nastavka
  Vpenjalno glavo znova zategnite tako, da obracate obroc vpenjalne glave v nasprotni smeri gibanja urinega kazalca.
• Ali je nastavek namešćen na sredini preverite tako, da na kratko aktivirate orodje s stikalom vklop/izklop.

Nastavljanje stopenj

SI.A

Ko deluje motor, nikoli ne preklaplajte stikala menjalnika, to bi poškodovalo orodje.

Nikoli ne preklopite stikala v sredino, med oba položaja, to bi poškodovalo orodje.

Orodje ima 2 hitrosti vrtanja, nastavite ju lahko tako, da potisnete stikalo menjalnika (9) naprej ali nazaj. Stevilo na stikalu menjalnika (9) kaze izbrani položaj.

• Položaj 1: za počasno vrtanje, vrtanje velikih premerov ali vijačenje. Orodje ima veliko moč pri nizki hitrosti.
• Položaj 2: za hitro vrtanje ali vrtanje malih premerov.

Nastavitev smeri vrtenja.

SI.A

• Stikalo za smer (10) preklopite na položaj “←”, da bi privijali vijake ali jo uporabili za vrtanje.
• Stikalo za izbiro smeri (10) nastavite na polożaj , da bi odstranili vijake

Vklop in izklop orodja

SI.A

Stikalo vklop/izklop (11) se uporablja za aktiviranje orodja in nastavljanje hitrosti obratov.

• S pritiskom na stikalo vklop/izklop (11) boste aktivirali orodje, dalj chasa boste pritiskali stikalo, hitreje bi se vrtel sveder.
• Ce spustite stikalo za vklop/izklop (11) boste ustavili orodje.
  Stikalo za obracanje smeri (10) premaknite na sredinski položaj, da bi zapahnili premikanje stikala vklop/izklop. V tem položaju ga ni mogoce aktivirati.

Orodje odložite šele, ko se je popolnama ustavilo. Ne odlagajte ga na prasne povrsine, ker lahko prasni delci vdrejo v orodje.

Nastavitev načina delovanja

SI.A

Vijacenje

• Obroč za nastavitev načina delovanja (13)
  nastavite na symbolism "vijačenje" in obroč za
  nastavitev navora (12) nastavite na zahtevani
  navor.
• Z obračanjem obročka za nastavitev navora (12) lahko privijate vijake na predhodno doloceno globino, to pa je idealno za ponavljaco se delo. Večje je stevil, večji navor se bo prenesel.
• Nizjo nastavitev izberite za majhne vijake ali mehek material.
• Višjo nastavitev izberite za dolge vijake, trde materiale, ali, ko odstranjujete vijake.
• Med privijanjem vijakov izberite Čim nižjo nastavitev. Višjo nastavitev izberite, Če motor drsi, še preden je vijak privit do konca.

Vrtanje

• Obroč za izbiro načina delovanja (13) nastavite na simbol "vrtanje".

Udarno vrtanje

• Obroč za izbiro načina delovanja (13) nastavite na symbolism "udarno vrtanje".

Med vrtanjem zagotovite, da bo stikalo za vrtanje (10) vedno nastavljeno na 心

Orodje ima funkcijo elektronske zašcite proti preobrenitvi. Ko se orodje preobreneni, se bo samodejno izklopilo. Če se zgodi to, počakajte majmanj 5 sekund in omogocite, da se zašita proti preobrenitvi ponastavi sama.

Delovna lucka (15)

SI.A

Orodje ima delovno lučko za osvetlitev delovnega območja.

• Vklopi se samodejno, ko pritisnete stikalo vklop/izklop.
• Izklopi se samodejno, ko znova spustite stikalo vklop/izklop.

Orodje ima priponko za pas, da lahko med uporabo obesite orodje za pas.

Vedno preklopite stikalo za smer delovanja (10) na srednji položaj, da bi preprečili nehoteni zagon orodja.

• Ob dobavi je priponka za pas (14) nameščena na levi strani orodja.
• Zlahka jo lahko odstranite takto, da odvijete vijak na priponki in jo snamete.
• Po Želji jo lahko namestite jo lahko na desno stran orodja.

Nasveti za uporabnika

Ko privijate vijake v les, kovino in druge materiale:

pred uporabo orodja preverite, dali sta sveder oz. vijačni nastavek nameščena pravilno in na sredino vpenjalne glave orodja;
- vijačni nastavki so na voljo v razlicnih oblikah in merah; Če niste prepričani, vedno poskusite pred uporabo orodja, ali se nastavek prilega vijaku brez zračnosti;
- ob stiku z vijakom se prepričajte, ali orodje miruje; vrteči se nastavek lahko zdrsne; to pa lahko poskoduje obdelovanec.

Med vrtanjem v les, kovino in druge materiale:

pri svedrih malih premerov uporabite veliko hitrost vrtanja; za svedre z večjimi premeri uporabite nizko hitrost vrtanja;
- za trde materiale izberite nizko hitrost vrtanja, za mehke materiale izberite veliko hitrost vrtanja;
obdelovanec pritrdite pravilno, uporabite sponko ali primez;
- med vrtanjem umaknite pogosto sweder iz luknje takto, da lahko odstranite iveri ali prah.

Med vrtanjem v kovino:

• uporabite svedre za kovino (HSS). Za boljse rezultate
  hladite nastavek z oljem.
• kovinske (HSS) svedre lahko uporabite tudi za vrtanje v plastiko.

Med vrtanjem v kamen ali zidove:

• vedno uporabljaje svedre za vrtanje v beton ali zidove;
  pritiskajte na vrtalnik, da bi omogocili najbolje delo med udarnim vrtanjem, vedno pa zagotovite, da bo stroj ohranjal svojo hitrost vrtenja. Vrtalnik se bo obrabljal hitreje in vrtanje bo trajalo dalj Časa.
• Ce boste med vrtanjem vsakh nekaj sekund izvlekli sveder. Prah se bo odstranil iz luknje in vrtanje bo opravljeno hitreje.

4.VZDRZEVANJE

Pred cischenjem in vzdvrzejamem, vednogasnite orodje in odstranite paketbaterij iz orodja.

Ohišje orodja redno Čistite z mehko krpo, najbolje je, da jo uporabite po vsaki uporabi. Zagotovite, da bodo prezračevalne odprtine brez prahu in umazanije. Trdovratno umazanijo odstranite z mehko krpo, namoceno v milnici. Ne uporabljajte topil, kot so bencin, alkohol, amonijak itd. Te vrste kemikalij bodo poskodovale sintetične sestavne dele.

OKOLJE

Pokvarjene in/ali nedelujoce elektricne ali elektronske aparate je treba oddati na primernih mestih za recikliranje.

Le za drzave EU

Elektricnega orodja ne odvrzite med gospodinjske odpadke. V skladu s smernico EU 2012/19/EU za odpadno elektricno in elektronsko opremo in njeni uveljavitvi v nacionalno pravo je treba elektricno orodje, ki se ne uporablja vec, zbirati loceno in ga odstraniti med odpadke na okolju prijazen naacin.

GARANCIJA

Garancijske pogoje lahko najdete na ločeni prilozeni garancijski kartici.

Izdelek in navodila za uporabo se lahko spreminjajo. Specifikacja se lahko spremenijo brez prehodnega obvestila.
