NAUDOJIMO INSTRUKCIJA CDM1147P Ferm

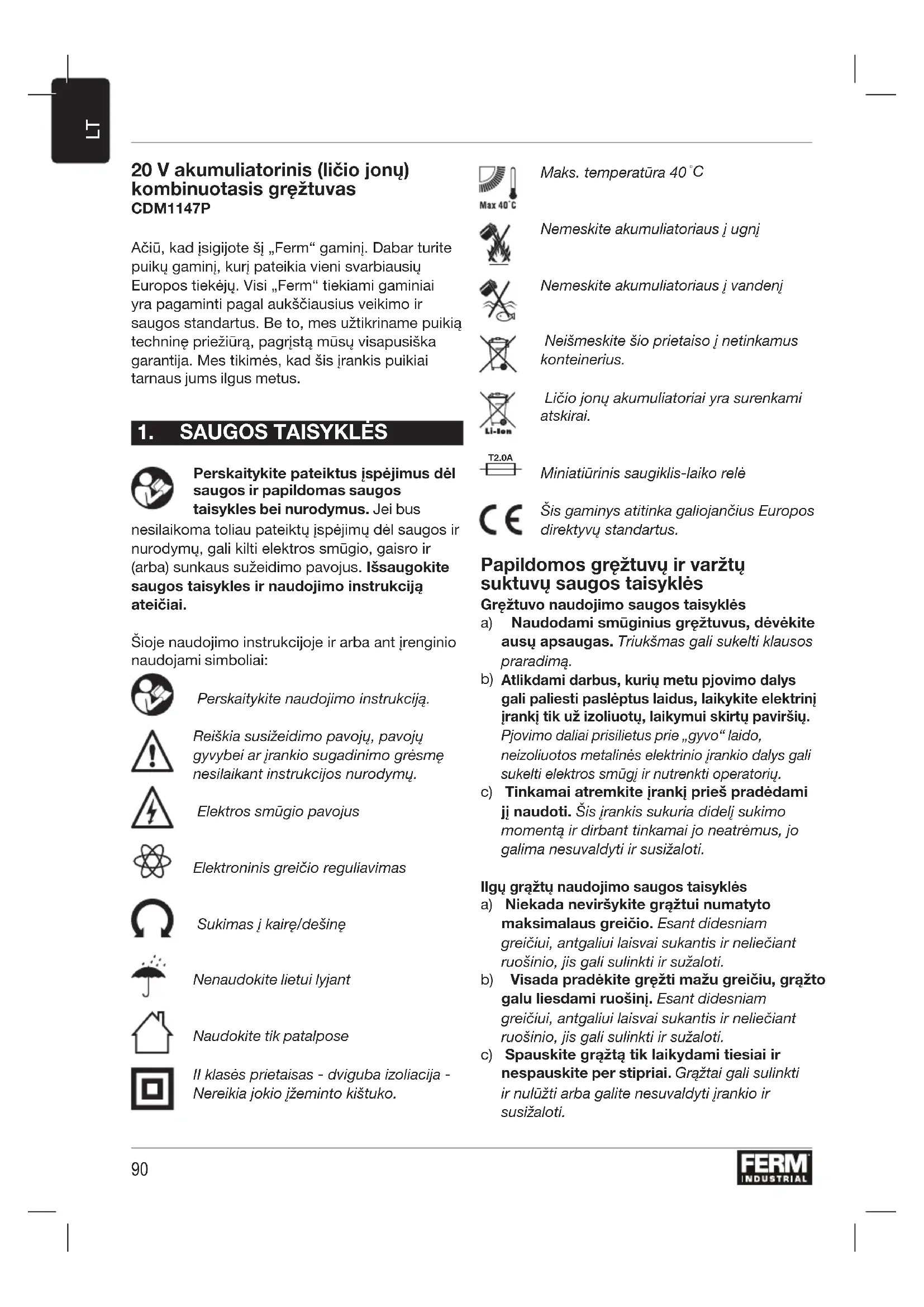

20Vakumuliatorinis(ličiojonų) kombinuotasisgręžtuvas CDM1147P Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

Perskaitykitepateiktusįspėjimusdėl saugos ir papildomas saugos taisykles bei nurodymus. Jei bus nesilaikoma toliau pateiktų įspėjimų dėl saugos ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugostaisyklesirnaudojimoinstrukciją ateičiai. Šioje naudojimo instrukcijoje ir arba ant įrenginio naudojami simboliai: Perskaitykite naudojimo instrukciją. Reiškia susižeidimo pavojų, pavojų gyvybei ar įrankio sugadinimo grėsmę nesilaikant instrukcijos nurodymų. Elektros smūgio pavojus Elektroninis greičio reguliavimas Sukimas į kairę/dešinę Nenaudokite lietui lyjant Naudokite tik patalpose II klasės prietaisas - dviguba izoliacija - Nereikia jokio įžeminto kištuko. Maks. temperatūra 40

Nemeskite akumuliatoriaus į ugnį Nemeskite akumuliatoriaus į vandenį Neišmeskite šio prietaiso į netinkamus konteinerius. Ličio jonų akumuliatoriai yra surenkami atskirai. T2.0A Miniatiūrinis saugiklis-laiko relė Šis gaminys atitinka galiojančius Europos direktyvų standartus. Papildomosgręžtuvųirvaržtų suktuvųsaugostaisyklės Gręžtuvonaudojimosaugostaisyklės a) Naudodamismūginiusgręžtuvus,dėvėkite ausųapsaugas. Triukšmas gali sukelti klausos praradimą.

Atlikdamidarbus,kuriųmetupjovimodalys galipaliestipaslėptuslaidus,laikykiteelektrinį įrankįtikužizoliuotų,laikymuiskirtųpaviršių. Pjovimo daliai prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių. c) Tinkamaiatremkiteįrankįpriešpradėdami jįnaudoti.Šis įrankis sukuria didelį sukimo momentą ir dirbant tinkamai jo neatrėmus, jo galima nesuvaldyti ir susižaloti. Ilgųgrąžtųnaudojimosaugostaisyklės a) Niekadaneviršykitegrąžtuinumatyto maksimalausgreičio. Esant didesniam greičiui, antgaliui laisvai sukantis ir neliečiant ruošinio, jis gali sulinkti ir sužaloti. b) Visadapradėkitegręžtimažugreičiu,grąžto galuliesdamiruošinį. Esant didesniam greičiui, antgaliui laisvai sukantis ir neliečiant ruošinio, jis gali sulinkti ir sužaloti. c) Spauskitegrąžtątiklaikydamitiesiaiir nespauskite per stipriai. Grąžtai gali sulinkti ir nulūžti arba galite nesuvaldyti įrankio ir susižaloti.91

Akumuliatoriaus naudojimo saugos taisyklės a) Neardykite akumuliatoriaus. Trumpojo jungimo pavojus. b) Saugokiteakumuliatoriųnuošilumos,pvz., nuolatinėsintensyviossaulėkaitos,ugnies, taippatnuovandensirdrėgmės. Sprogimo pavojus.

Akumuliatoriauspažeidimoirnetinkamo naudojimoatvejuišjogalibūtiišmetami garai.Išvėdinkitevietąir,esantnusiskundimų, kreipkitėspagalbosįgydytojus.Garai gali sudirginti kvėpavimo sistemą. d) Naudokiteakumuliatoriųtiksu„Ferm Industrial“ gaminiu. Vien ši atsargumo priemonė apsaugo akumuliatorių nuo pavojingos perkrovos. e) Akumuliatoriųgalipažeistiaštrūsdaiktai, pavyzdžiui,vinys,arbasuktuvai,arba išorinėsjėgos. Gali įvykti trumpasis vidinės grandinės jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti arba perkaisti. Kroviklionaudojimosaugostaisyklės Naudojimo paskirtis Šiuo krovikliu kraukite tik CDA1132P ir CDA1133P tipo įkraunamus akumuliatorius. Naudokite tik toliau nurodytus „Ferm Industrial“ FI20V akumuliatorių platformos akumuliatorius. Naudojant su kitais akumuliatoriais, galima sunkiai susižaloti arba sugadinti įrankį. CDA1132P 20 V, 2 Ah, ličio jonų CDA1133P 20 V, 4 Ah, ličio jonų Šiuos akumuliatorius galima įkrauti toliau nurodytu krovikliu. CDA1131P greitasis kroviklis „Ferm Industrial“ FI20V akumuliatorių platformos akumuliatorius galima naudoti su visais „Ferm Industrial“ FI20V akumuliatorių platformos įrankiais. Kiti pavojai Netginaudojantelektrinįįrankįtaip,kaip nurodyta,neįmanomaatmestivisųlikusiųjų pavojųveiksnių.Dėlšioelektrinioįrankio konstrukcijosirdizainogalikiltitokiųpavojų: a) žala sveikatai dėl vibracijos poveikio, jeigu įrankis naudojamas ilgą laiką ir nėra tinkamai eksploatuojamas arba techniškai prižiūrimas; b) Sužalojimai ir turtinė žala sulūžus ir staigiai išlėkus priedams. Įspėjimas!Šis elektrinis įrankis darbo metu sukuria elektromagnetinį lauką. Esant tam tikroms sąlygoms, šis laukas gali sutrikdyti aktyvių arba pasyvių medicininių implantų veikimą. Norint sumažinti sunkių arba mirtinų sužeidimų pavojų, rekomenduojame, kad asmenys, turintys medicininių implantų, prieš pradėdami naudoti šį elektrinį įrankį, pasitartų su savo fizioterapeutais ir medicininių implantų gamintojais. Maitinimo laido keitimas Jei pažeidžiamas maitinimo laidas, jį leidžiama keisti tik gamintojui, gamintojo klientų aptarnavimo atstovui arba panašios kvalikacijos asmeniui - kitaip gali kilti pavojus.

2. INFORMACIJAAPIEĮRENGINĮ

Numatytoji naudojimo paskirtis Šis įrankis skirtas varžtams įsukti ir išsukti, taip pat medienai, metalui, keramikai ir plastikui gręžti bei plytoms, plytų ir akmenų mūrui, taip pat betonui gręžti smūginio gręžimo būdu. Techniniai duomenys Įrankis CDM1147P Įtampa 20 V Griebtuvo skersmuo 1,5-13 mm Greitis be apkrovos 1 padėtis: 2 padėtis: 0-450 /min 0-1700 /min Szybkość udaru bez obciążenia 1 padėtis: 2 padėtis: 0-7200/min 0-27200/min Maks. Sukimo momentas 50 N.m. Sukimo momento nuostatos 21 + gręžimo režimas Svoris (be akumuliatoriaus) 1,26 kg Garso slėgio lygis L

103 dB(A), K=3dB(A) Rankos–plaštakos vibracija, ah (Gręžiant betoną smūginiu būdu) 3,60 m/s

Kroviklis CDA1131P Kroviklio įvadas 100–240 VAC 50–60 Hz, 50 W Kroviklio išvadas 20 V 2 A 2 Ah akumuliatoriaus įkrovimo trukmė 60 minučių 4 Ah akumuliatoriaus įkrovimo trukmė 120 minučių Rekomenduojami akumuliatoriai CDA1132P, CDA1133P Svoris 0,36 kg Akumuliatorius CDA1132P Akumuliatoriaus tipas Ličio jonų Įtampa 20 V Talpa 2,0 Ah Rekomenduojamas kroviklis CDA1131P Svoris 0,38 kg Vibracijos lygis Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant į standartinį bandymo metodą, pateiktą EN 62841; jį galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti.

• Naudojant įrankį kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti.

• Kai įrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti. Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus. Aprašas Šiame tekste esantys skaičiai atitinka 2-3 psl. esančius paveikslėlius. A pav.

4. Akumuliatoriaus įkrovimo indikatorius

6. Kroviklio diodiniai indikatoriai

12. Sukimo momento reguliavimo žiedas

13. Veikimo režimo nustatymo žiedas

14. Kablys įrankiui kabinti ant diržo

Prieš naudojant pirmą kartą, akumuliatorių privaloma įkrauti. Akumuliatoriausišėmimasišįrankio B pav.

• Viena ranka tvirtai laikykite įrankį (1)

• Kita ranka paspauskite akumuliatoriaus atlaisvinimo mygtuką (3), esantį galinėje akumuliatoriaus pusėje (2).

• Laikydami nuspaudė šį mygtuką (3), ištraukite akumuliatorių iš įrankio, kaip parodyta B pav. Akumuliatoriausįdėjimasįįrankį B pav. Prieš prijungdami akumuliatorių prie kroviklio arba prieš įdėdami jį į įrankį, įsitikinkite, ar akumuliatoriaus išorinis paviršius yra švarus.

• Viena ranka tvirtai laikykite įrankį (1)

• Įkiškite akumuliatorių (2) į įrankio pagrindą, kaip pavaizduota B pav.

• Stumkite akumuliatorių pirmyn, kol jis spragtelėdamas užsiksuos. Baterijosįkrovosbūsenostikrinimas C pav. Pristatomas akumuliatorius pateikiamas dalinai įkrautas.

• Norėdami patikrinti akumuliatoriaus įkrovos būseną, spustelėkite ant akumuliatoriaus esantį mygtuką (4).

• Akumuliatorius turi 3 lemputes, rodančias įkrovos lygį: kuo daugiau lempučių šviečia, tuo labiau yra įkrautas akumuliatoriaus. Akumuliatoriauskrovimas(naudojantkroviklį) C pav.

• Išimkite akumuliatorių (2) iš įrankio93

• Apverskite akumuliatorių (2) aukštyn kojomis ir įstumkite jį į kroviklį (5), kaip pavaizduota C pav.

• Stumkite akumuliatorių tol, kol jis bus visiškai įkištas į angą.

• Įkiškite kroviklio kištuką į elektros tinklo lizdą ir šiek tiek palaukite. Užsidegs ant kroviklio esantys diodiniai indikatoriai (6), rodantys kroviklio būseną. Diodiniai indikatoriais (6) C pav. Kroviklis turi 2 diodinius indikatorius (6), kurie rodo krovimo proceso būseną: Raudono šviesos diodo būsena: Žalio šviesos diodo būsena: Kroviklio būsena Išjungtas Išjungtas Nėra maitinimo Įjungtas Išjungtas Parengties režimas: - neįdėtas akumuliatorius arba - akumuliatorius įdėtas, bet krovimas buvo baigtas daugiau nei prieš 2 valandas Žybčioja Žybčioja Sugedęs akumuliatorius Įjungtas Žybčioja Akumuliatorius kraunamas Įjungtas Įjungtas Akumuliatoriaus krovimas baigtas; akumuliatorius visiškai įkrautas Žybčioja Išjungtas Akumuliatorius per karštas, krovimo procesas pristabdytas. Kai tik akumuliatorius atvės, vėl bus automatiškai pradėtas krovimas.

• Kiekvienas susitikimas gali užtrukti iki 60 minučių.

• Krovimui pasibaigus, ištraukite kroviklį iš maitinimo lizdo ir išimkite akumuliatorių iš kroviklio.

• Akumuliatorių galima padėti atskirai arba įkišti tiesiai į įrankį. Ličio jonų akumuliatorius galima laikyti ilgą laiką ir jie išsikrauna labai mažai. Jeigu įrankis nebus naudojamas ilgą laiko tarpą, akumuliatorių reikėtų laikyti visiškai įkrautą. Grąžtųarbasukimoantgaliųįdėjimasir išėmimas A pav. Prieš montuodami priedą, visada ištraukite iš jo akumuliatorių. Grąžtų griebtuvas (7) tinka grąžtams ir sukimo antgaliams, turintiems apvalią arba šešiakampę ašį.

• Viena ranka tvirtai laikykite įrankį

• Kita ranka atidarykite gręžtuvo griebtuvą (7): sukite griebtuvo movą pagal laikrodžio rodyklę tol, kol ji bus pakankamai praverta ir į ją galima bus įkišti antgalį.

• Įkiškite grąžto arba sukimo antgalio ašį

• Vėl užveržkite gręžtuvo griebtuvą, sukdami griebtuvo movą prieš laikrodžio rodyklę.

• Patikrinkite, ar antgalis yra tinkamai sucentruotas, trumpam suaktyvindami įrankio įjungimo/išjungimo jungiklį. Pavarųpasirinkimas A pav. Niekada neperjunkite pavarų varikliui veikiant, antraip sugadinsite įrankį. Niekada nenustatykite per vidurį tarp dviejų padėčių, antraip sugadinsite įrankį. Įrankis turi 2 gręžimo greičius, kuriuos galima nustatyti stumiant pavaros pasirinkimo jungiklį (9) pirmyn arba atgal. Pavaros pasirinkimo jungiklio (9) skaičius rodo pasirinktą padėtį.

• 1 padėtis: lėtam gręžimui, didelio skersmens skylių gręžimui arba varžtų sukimui. Įrankis turi didelės galios esant mažoms apsukoms.

• 2 padėtis: greitam gręžimui arba mažo skersmens skylių gręžimui Sukimosi krypties pasirinkimas A pav.

• Norėdami įsukti varžtus arba naudoti įrankį gręžimui, nustatykite krypties pasirinkimo jungiklį (10) į padėtį „“.

• Norėdami varžtus išsukti, nustatykite krypties pasirinkimo jungiklį (10) į padėtį „“.94

Prietaisoįjungimasirišjungimas A pav. Įrankis suaktyvinamas ir sukimosi greitis reguliuojamas naudojant įjungimo/išjungimo jungiklį (11).

• Spaudžiant įjungimo/išjungimo jungiklį (11), įrankis veikia: kuo labiau spaudžiamas jungiklis, tuo greičiau veikia gręžtuvas.

• Norėdami įrankį išjungti, įjungimo/išjungimo jungiklį (11) atleiskite.

• Pastumkite sukimosi krypties jungiklį (10) į vidurinę padėtį, kad užksuotumėte įjungimo/ išjungimo jungiklį ir jis nejudėtų. Šioje padėtyje jo suaktyvinti negalima. Įrankį padėkite tik tada, kai jis visiškai sustos. Nedėkite įrankio ant dulkėto paviršiaus, nes į mechanizmą gali patekti dulkių. Kaipnustatytiveikimorežimą, A pav. Varžtų sukimas

• Nustatykite veikimo režimo nustatymo žiedą (13) ties „varžtų sukimo“ simboliu ir, sukdami veržimo jėgos reguliavimo žiedą (12), nustatykite reikiamą veržimo jėgą.

• Sukant sukimo momento reguliavimo žiedą (12), varžtus galima sukti į iš anksto nustatytą gylį: tai idealiai tinka atliekant kartotinį darbą. Kuo didesnis skaičius, tuo didesnis bus perduodamas sukimo momentas.

• Pasirinkite žemą nuostatą mažiems varžtams sukti arba gręžti minkštos medžiagos ruošinį.

• Pasirinkite aukštą nuostatą dideliems varžtams sukti, gręžti kietos medžiagos ruošinį arba varžtams išsukti.

• Pageidautina, kad įsukdami varžtus pasirinktumėte kuo mažesnę nuostatą. Jeigu iki galo neįsukus varžto variklis prasisuka, pasirinkite didesnę nuostatą. Gręžimas

• Nustatykite veikimo režimo reguliavimo žiedą (13) ties „gręžimo“ simboliu. Smūginis gręžimas

• Nustatykite veikimo režimo reguliavimo žiedą (13) ties „smūginio gręžimo“ simboliu. Gręždami visada įsitikinkite, ar krypties nustatymo jungiklį (10) yra nustatytas ties

Šiame įrankyje įrengta elektroninė apsaugos nuo perkrovos funkcija. Jeigu tik įrenginys perkraunamas, jis automatiškai išjungiamas. Įvykus perkrovai, palaukite bent 5 sekundes, kol apsaugos nuo perkrovos įtaisas pats atsitaisys. Apšvietimolemputė(15) A pav. Įrankis turi apšvietimo lemputę, kuri apšviečia darbo vietą.

• Ji automatiškai įsijungia paspaudus įjungimo/ išjungimo jungiklį.

• Įjungimo/išjungimo jungiklį atleidus, ji automatiškai išsijungia. Kablysįrankiuikabintiantdiržo(14) A pav. Įrankis turi kablį įrankiui kabinti ant diržo. Visada nustatykite sukimosi krypties jungiklį (10) ties vidurine padėti, kad įrankis nebūtų netyčia įjungtas.

• Pristatytame įrankyje kablys įrankiui kabinti ant diržo (14) yra sumontuotas įrankio kairėje pusėje.

• Jį galima lengvai nuimti išsukus ant kablio esantį varžtą.

• Jeigu norima, jį galima sumontuokite dešinėje įrankio pusėje. Patarimai naudotojui Sukdami varžtus į medieną, metalą ir kitas medžiagas:

• Prieš pradėdami naudoti prietaisą, patikrinkite, ar grąžtas arba sukimo antgalis yra tinkamai įtaisytas kumštelinio gręžtuvo griebtuvo centre.

• Sukimo antgaliai yra kelių formų ir matmenų. Jeigu nesate tikri, kokio antgalio Jums reikia, prieš naudodami įrankį, visada patikrinkite, ar antgalis idealiai atitinka varžto galvutę be jokio laisvumo.

• Palietus varžtą, įrankis turi neveikti. Nesisukantis antgalis gali nuslysti. Todėl gali būti apgadintas ruošinys.95

Medienos, metalo ir kitų medžiagų gręžimas:

• Naudodami mažo skersmens grąžtus, pasirinkite didelį gręžimo greitį. Naudodami didelio skersmens grąžtus, pasirinkite mažą gręžimo greitį.

• Kietoms medžiagos gręžti pasirinkite mažą gręžimo greitį, o minkštoms - didelį gręžimo greitį.

• Tinkamai įtvirtinkite ruošinį, pageidautina spaustuvais arba griebtuvais.

• Gręždami dažnai ištraukite grąžtą iš skylės, kad pašalintumėte pjuvenas ir dulkes. Metalo gręžimas

• Naudokite metalinį grąžtą (HSS). Norint pasiekti geriausių rezultatų, grąžtą reikėtų aušinti alyva.

• Metaliniai (HSS) grąžtais taip pat galima gręžti plastiką. Gręždami akmenis ar mūrą:

• Visada naudokite betono ar mūro gręžimui skirtus grąžtus.

• Spauskite įrankį, kad jis geriausiai atliktų smūgiavimo darbą, bet visada užtikrinkite, kad įrankis neprarastų savo sukimosi greičio. Antraip įrankis greičiau nusidėvės, o gręžimas truks ilgiau.

• Gręždami kas kelias sekundes vis atitraukite grąžtą. Tuomet iš skylės bus pašalintos dulkės ir gręžimas vyks greičiau.

4. TECHNINĖPRIEŽIŪRA

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite jį ir ištraukite maitinimo laido kištuką iš elektros lizdo. Reguliariai valykite prietaiso korpusą sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti švarios: nedulkėtos ir nepurvinos. Įsisenėjusį purvą nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako ir panašiai, nes tokios cheminės medžiagos gali sugadinti sintetines įrankio sudedamąsias dalis. APLINKOSAUGA Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti į atitinkamus perdirbimo punktus. TaikomatikEBšalims Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EU dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai. GARANTIJA Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje. Gaminysirnaudojimoinstrukcijagalibūti keičiami.Techniniaiduomenysgalibūti keičiamineišankstinioįspėjimo.96
