РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CDM1147P Ferm

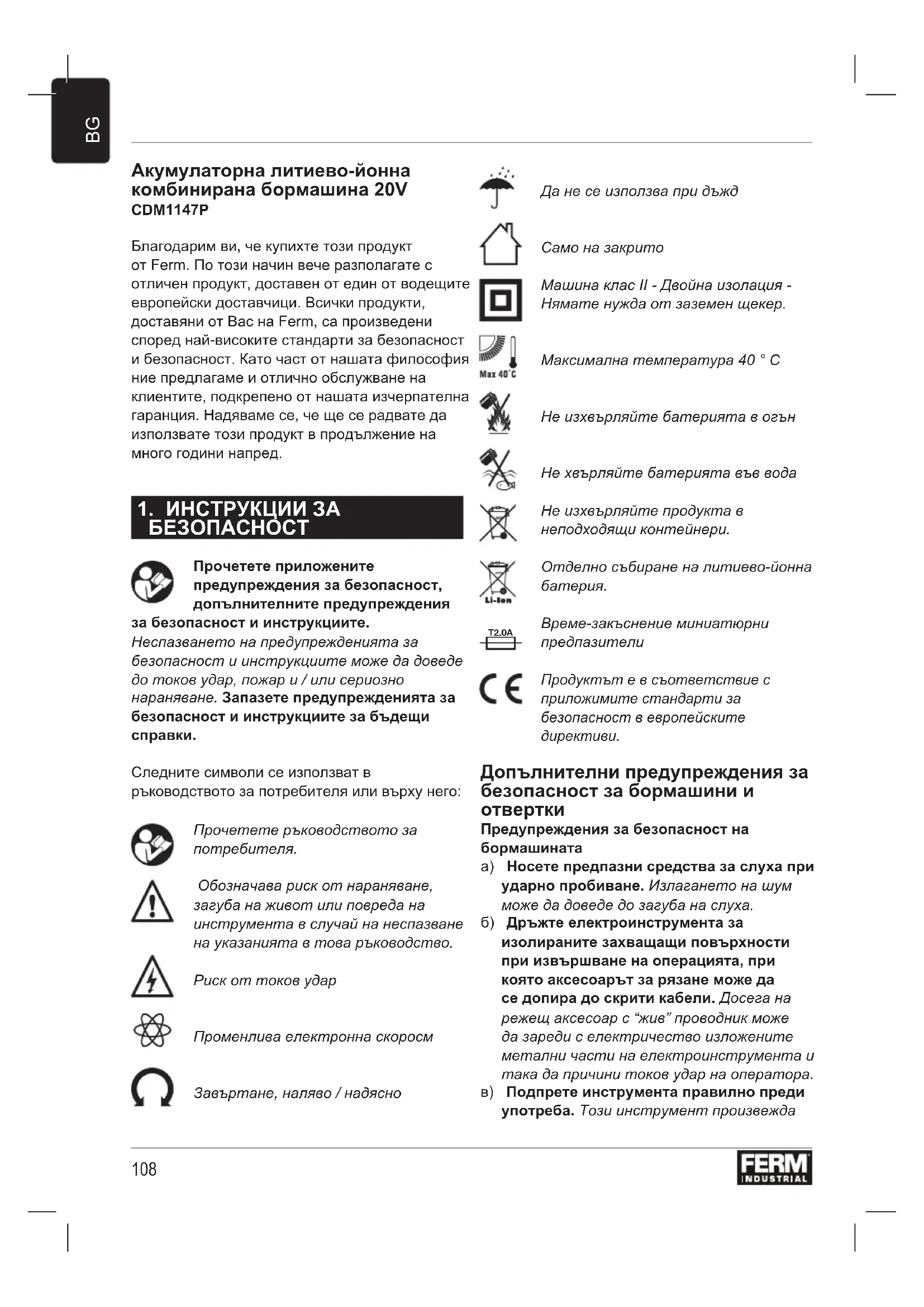

Акумулаторна литиево-йонна комбинирана бормашина 20V CDM1147P Благодарим ви, че купихте този продукт от Ferm. По този начин вече разполагате с отличен продукт, доставен от един от водещите европейски доставчици. Всички продукти, доставяни от Вас на Ferm, са произведени според най-високите стандарти за безопасност и безопасност. Като част от нашата философия ние предлагаме и отлично обслужване на клиентите, подкрепено от нашата изчерпателна гаранция. Надяваме се, че ще се радвате да използвате този продукт в продължение на много години напред.

БЕЗОПАСНОСТ Прочетете приложените предупреждения за безопасност, допълнителните предупреждения за безопасност и инструкциите. Неспазването на предупрежденията за безопасност и инструкциите може да доведе до токов удар, пожар и / или сериозно нараняване. Запазете предупрежденията за безопасност и инструкциите за бъдещи

Следните символи се използват в ръководството за потребителя или върху него: Прочетете ръководството за потребителя. Обозначава риск от нараняване, загуба на живот или повреда на инструмента в случай на неспазване на указанията в това ръководство. Риск от токов удар Променлива електронна скоросм Завъртане, наляво / надясно Да не се използва при дъжд Само на закрито Машина клас II - Двойна изолация - Нямате нужда от заземен щекер. Максимална температура 40 ° С Не изхвърляйте батерията в огън Не хвърляйте батерията във вода Не изхвърляйте продукта в неподходящи контейнери. Отделно събиране на литиево-йонна

T2.0A Време-закъснение миниатюрни предпазители Продуктът е в съответствие с приложимите стандарти за безопасност в европейските

Допълнителни предупреждения за безопасност за бормашини и

Предупреждения за безопасност на бормашината a) Носете предпазни средства за слуха при ударно пробиване. Излагането на шум може да доведе до загуба на слуха. б) Дръжте електроинструмента за изолираните захващащи повърхности при извършване на операцията, при която аксесоарът за рязане може да се допира до скрити кабели. Досега на режещ аксесоар с “жив” проводник може да зареди с електричество изложените метални части на електроинструмента и така да причини токов удар на оператора. в) Подпрете инструмента правилно преди употреба. Този инструмент произвежда109

висок въртящ момент и без правилно затягане на инструмента по време на работа може да се получи загуба на контрол, което да доведе до нараняване. Инструкции за безопасност при използване на дълги свредла

Никога не работете на по-висока скорост от максималната скорост на свредлото. При по-високи скорости свредлото има вероятност да се огъне, ако се остави да се върти свободно, без да докосва детайла, което да доведе до нараняване.

Винаги започвайте пробиването на ниска скорост и с върха на свредлото в контакт с детайла. При по-високи скорости свредлото има вероятност да се огъне, ако се остави да се върти свободно, без да докосва детайла, което да доведе до нараняване.

Прилагайте натиск само в права линия със свредлото и не прилагайте прекомерен натиск. Свредлата могат да се огънат, което да доведе до счупване или загуба на контрол, което води до нараняване. Предупреждения за безопасност за

a) Не отваряйте батерията. Опасност от късо съединение. б) Пазете батерията от топлина, напр. срещу продължителна интензивна слънчева светлина, огън, вода и влага. Опасност от експлозия. в) В случай на повреда и неправилно използване на батерията, може да има отделяне на пари. Проветрете мястото и потърсете медицинска помощ в случай на оплаквания. Изпаренията могат да подразнят дихателната система. г) Използвайте батерията само във връзка с вашия продукт на Ferm Industrial. Само тази мярка предпазва батерията от опасно претоварване. д) Батерията може да бъде повредена от остри предмети, като например пирони или отвертки, или от сила, приложена отвън. Може да възникне вътрешно късо съединение и батерията може да изгори, да пуши, да експлодира или да прегрее. Предупреждения за безопасност за зарядното на батерията Предназначение Зареждайте само акумулаторни батерии тип CDA1132P и CDA1133P Батерийни пакети със зарядно устройство. Използвайте само следните батерии от платформата за батерии на Ferm Industrial FI20V. Използването на други батерии може да причини сериозно нараняване или повреда на инструмента. CDA1132P 20V, 2Ah литиево-йонна CDA1133P 20V, 4Ah литиево-йонна За зареждане на тези батерии може да се използва следното зарядно устройство. CDA1131P Бързо зарядно устройство Батериите на батерийната платформа Ferm Industrial FI20V са взаимозаменяеми с всички инструменти на платформата за батерии Ferm Industrial FI20V. Остатъчни рискове Дори когато електроинструментът се използва по предписания начин, не е възможно да се премахнат всички остатъчни рискови фактори. Следните опасности могат да възникнат във връзка с конструкцията и дизайна на електроинструмента: a) Дефекти в здравето, произтичащи от излъчването на вибрации, ако електроинструментът се използва за по- дълъг период от време или не е адекватно управляван и правилно поддържан. b) Наранявания и щети на имущество, дължащи се на счупени аксесоари, които внезапно са пуснати.110

Внимание! Това електроинструмент произвежда електромагнитно поле по време на работа. Това поле може при определени обстоятелства да възпрепятства активните или пасивните медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, препоръчваме на хората с медицински имплантанти да се консултират с техния лекар и производителя на медицинския имплантант, преди да използвате този електроинструмент. Замяна на захранващия кабел Ако захранващият кабел е повреден, той трябва да бъде заменен от производителя, неговия сервизен агент или лица с подобна квалификация, за да се избегне опасност.

2. ИНФОРМАЦИЯ ЗА МАШИНИ

Предназначение Машината е предназначена за завинтване и разхлабване на винтове, както и за пробиване в дърво, метал, керамика и пластмаса и за ударно пробиване в тухла, тухли и зидария. Технически спецификации

Позиция 1: Позиция 2 0-7200/min 0-27200/min Максимален въртящ момент 50 Nm Настройки на въртящия

Тегло (без батерийния пакет) 1,26 kg Ниво на звуковото налягане L

92 dB(A), K=3dB(A) Ниво на звуковата мощност L

103 dB(A), K=3dB(A) Вибрация на ръката ah (Пробиване в бетон) 3,60

Вибрация на ръката ah,D (Пробиване в метал) <2,93

100-240VAC 50-60Hz, 50W Изходна мощност на зарядно 20V 2A Време за зареждане 2Ah батерия 60 минути Време за зареждане 4Ah батерия 120 минути Препоръчителни батерии CDA1132P, CDA1133P Тегло 0,36 kg Батерия CDA1132P Тип батерия литиево-йонна Напрежение 20V Капацитет 2,0 Ah Препоръчително зарядно

CDA1131P Тегло 0,38 kg Ниво на вибрация Нивото на вибрационното излъчване, посочено в това ръководство за употреба, е измерено в съответствие със стандартизираното изпитване, дадено в EN 62841; тя може да се използва за сравняване на инструмент с друг и за предварителна оценка на излагането на вибрации при използване на инструмента за упоменатите приложения.

• Използването на инструмента за различни приложения или с различни или слабо поддържани аксесоари може значително да увеличи нивото на експозиция.

• Времето, когато инструментът е изключен или когато той работи, но всъщност не изпълнява задачата, може значително да намали нивото на експозиция. Защитете се от въздействието на вибрациите, като поддържате инструмента и неговите принадлежности, поддържате топли ръце и организирате работните си модели. Oписание Цифрите в текста се отнасят до диаграмите на страници 2-3111

3. Бутон за отключване на батерията

4. Индикатор за зареждане на батерията

9. Превключвател за избор на скорост

10. Превключвател за посока

11. Превключвател за включване / изключване

12. Кръг за регулиране на въртящия момент

Батерията трябва да се зареди преди първата употреба. Изваждане на батерията от машината Фиг B

• Дръжте машината (1) здраво с една ръка

• Натиснете бутона за отключване на акумулатора (3) разположен на задната страна на батерията (2) с другата ръка.

• Продължете да натискате този бутон (3) надолу и плъзнете батерията обратно навън, както е показано на фигура Б. Поставяне на батерията в машината Фиг B Уверете се, че акумулатора е чиста и суха, преди да се свържете към зарядното устройство или

• Дръжте машината (1) здраво с една ръка

• Поставете батерията (2) в основата на машината, както е показано на фиг.

• Поставете батерията напред, докато щракне

Проверка на състоянието на зареждане на

Фиг C Включената батерия се доставя в частично заредено състояние.

• За да проверите състоянието на зареждане на батерията, натиснете бутона (4) на батерията скоро.

• Батерията има 3 светлинни индикатори, показващи нивото на зареждане, толкова повече светлини, които горят, толкова повече зареждане е останала батерията. Зареждане на батерията (със зарядното устройство) Фиг C

• Извадете батерията (2) от устройството

Завъртете батерията (2) в положение нагоре и я плъзнете върху зарядното устройство (5), както е показано на фигура C.

• Поставете батерията, докато тя не бъде напълно натиснат в гнездото.

Включете щекера на зарядното устройство в електрически контакт и изчакайте известно време. LED индикаторите на зарядното устройство (6) ще светнат и ще покажат състоянието на зарядното устройство. LED индикатори (6) Фиг C Зарядното устройство има 2 LED индикатора (6), които показват състоянието на процеса на

от от Няма захранване

Режим на готовност: - Не е поставена батерия или, - Батерията е поставена, но зареждането е приключило преди повече от 2 часа мигащ мигащ дефектна батерия

Зареждането на батерията

Зареждането на батерията приключи, батерията е напълно заредена

Батерията е прекалено гореща, процесът на зареждане е задържан. Зареждането ще започне автоматично, след като батерията се охлади.

• Пълното зареждане на батерията може да отнеме до 60 минути.112

• След като батерията е напълно заредена, извадете щепсела на зарядното устройство от контакта и извадете батерията от зарядното устройство.

• Батерията може да се съхранява или да се инсталира директно върху устройството. Литиево-йонните клетки могат да се съхраняват за дълъг период без загуба на голяма част от зареждането им. Когато машината не се използва за по-дълъг период от време, най-добре е да я заредите в заредено състояние. Поставяне и отстраняване на свредла или

Фиг A Винаги изваждайте батерията, преди да монтирате аксесоар. Схемата за пробиване (7) е подходяща за бормашини и отвертки с кръгъл вал, както и шестостенна шахта.

• Дръжте машината здраво с едната ръка

• Отворете сгъвачката (7), като завъртите ръкава на патронника (8) с другата си ръка по посока на часовниковата стрелка, докато тя се отвори достатъчно навътре,

• Поставете вала на свредлото или отвертката

• Затегнете отново патронника, като завъртите пружинната глава (8) обратно на часовниковата стрелка.

• Проверете дали битът е добре центриран, като активирате бързо превключвателя за включване / изключване на машината. Регулиране на предавките Фиг A Никога не включвайте скоростите, когато двигателят работи, това ще повреди машината ви. Никога не поставяйте превключвателя в средата между двете позиции, което ще повреди машината ви Машината има 2 скорости на свредлото, които могат да се регулират чрез плъзгане на превключвателя на предавките (9) напред или назад. Номерът на превключвателя на скоростите (9) показва кое положение е

• Позиция 1: За бавно пробиване, голям диаметър на пробиване или задвижване с винт. Машината има висока мощност при ниска скорост.

• Позиция 2: За бързо пробиване или малък диаметър на пробиване Настройване на посоката на въртене Фиг A

• Задайте превключвателя за посоката на движение (10) в положение “” за да задвижвате винтове или да го използвате за

• Задайте превключвателя за посока (10) в положение “” за да свалите винтовете Включване и изключване на машината Фиг A Превключвателят за включване / изключване (11) се използва за активиране на машината и регулиране на скоростта на въртене.

• Натискането на превключвателя за включване / изключване (11) ще активира машината, при по- нататъшно натискане на превключвателя, толкова по- бързо ще се върти тренировката.

• Освобождаването на превключвателя за включване / изключване (11) ще спре

• Преместете превключвателя за обръщане на посоката (10) в средно положение, за да заключите движението на превключвателя за включване / изключване. То не може да бъде активирано в тази позиция. Поставете машината само, когато тя напълно спре да работи. Не го поставяйте на прашна повърхност, тъй като частици прах могат да попаднат в механизма. Настройка на работния режим Фиг A

• Настройте ринга за режима на работа (13) на символа “Завинтване” и настройте ринга за настройка на въртящия момент (12) на желания въртящ момент.113

• Чрез завъртане на пръстена за регулиране на въртящия момент (12), винтовете могат да се задвижат до предварително определена дълбочина, което е идеално за рутинна ра- бота. Колкото по-голямо е числото, толкова по-голям е предаваният момент на въртене.

• Изберете ниска настройка за малки винтове или мек работен материал.

• Изберете висока настройка за големи винтове, твърди материали за работа и при сваляне на винтове.

• За предпочитане трябва да изберете възможно най-ниска настройка при завинтване. Изберете по-висока настройка, ако моторът се плъзга, преди винтът да е напълно затегнат.

• Настройте ринга за режима на работа (13) на символа “Ударно пробиване”. Уверете се, че ключът за посока (10) винаги е настроен на по време на пробиването. Машината е оборудвана с електронна функция за защита от претоварване. Когато машината се претовари, тя автоматично ще се

Когато това се случи, моля, изчакайте най-малко 5 секунди, за да можете да се нулира защитата от претоварване. Работно осветление (15) Фиг A Машината е оборудвана с работна лампа за осветяване на работното място.

• Той се включва автоматично при натискане на бутона за включване / изключване.

• Той автоматично се изключва при повторно пускане на бутона за включване / изключване. Кука за кола (14) Фиг A Машината е оборудвана с кука за закачане на машината на колана ви по време на употреба. Винаги превключвайте превключвателя за посоката на движение (10) в средно положение, за да избегнете случайно стартиране на машината.

• Когато се доставя, куката за ремъци (14) се сглобява от лявата страна на машината.

• Тя може лесно да се отстрани чрез сваляне на винта на куката и свалянето й.

• Тя може да бъде сглобена от дясната страна на машината, когато това е предпочитано. Съвети за потребителите При завиване на винтове в дърво, метал и други материали:

• Преди да използвате уреда, проверете дали свредлото или винтовете са правилно монтирани и центрирани вътре в патронника.

• Винтовете са налични в няколко форми и размери. Когато не сте сигурни, винаги се старайте да проверите дали битът се побира върху главата на винта, без да се използва свободно, преди да използвате

• Уверете се, че машината не работи, когато стигне до винта. Завъртащият се бит може да се плъзне. Това може да доведе до увреждане на работното парче. При пробиване в дърво, метал и други

• С бормашини с малък диаметър използвайте висока скорост на свредлото. За свредла с голям диаметър използвайте ниска скорост на свредлото.

• За твърди материали, изберете ниска скорост на свредлото, за меки материали изберете висока скорост на свредлото.

• Прикрепете правилно работната част, за предпочитане с помощта на скоба или

По време на пробиването издърпайте пробивната машина от дупката често, така че ще се премахне прах или пробиване на прах.114

• Използвайте метална бормашина (HSS). За най-добри резултати трябва да охладите бита с масло.

• Металните (HSS) бормашини могат да се използват и за пробиване в пластмаса. При пробиване в камък или зидария:

• Винаги използвайте свредла за пробиване на бетон или зидария.

• Приложете сила към машината, за да оставите ударното действие да работи максимално добре, но винаги се уверявайте, че машината поддържа скоростта на въртене. Машината ще се износва по-бързо, а пробиването ще отнеме повече време.

• Когато при пробиване отдръпвате свредлото на всеки няколко секунди. Прахът от пробиването се премахва от дупката и пробиването се извършва по-бързо.

Преди почистване и поддръжка, винаги изключвайте машината и изваждайте батерията от устройството. Почистете корпусите на машината редовно с мека кърпа, за предпочитане след всяка употреба. Уверете се, че вентилационните отвори са без прах и мръсотия. Премахнете много устойчива мръсотия, като използвате мека кърпа, напоена със сапун. Не използвайте разтворители като бензин, алкохол, амоняк и т.н. Химични вещества като тези ще повредят синтетичните компоненти. ЗАОБИКАЛЯЩА СРЕДА Неизправните и / или изхвърлените електрически или електронни устройства трябва да се събират на съответните места за рециклиране. Само за страните от ЕО Не изхвърляйте електроинструментите в битови отпадъци. Съгласно Европейската насока 2012/19 / ЕС за отпадъците от електрическо и електронно оборудване и нейното прилагане в националното право електрическите инструменти, които вече не могат да се използват, трябва да се събират отделно и да се изхвърлят по екологосъобразен начин.

Гаранционните условия могат да бъдат намерени на отделно прикрепената гаранционна карта. Продуктът и ръководството за употреба подлежат на промяна. Спецификациите могат да се променят без допълнително уведомяване.115
