LIETOŠANAS INSTRUKCIJA CDM1147P Ferm

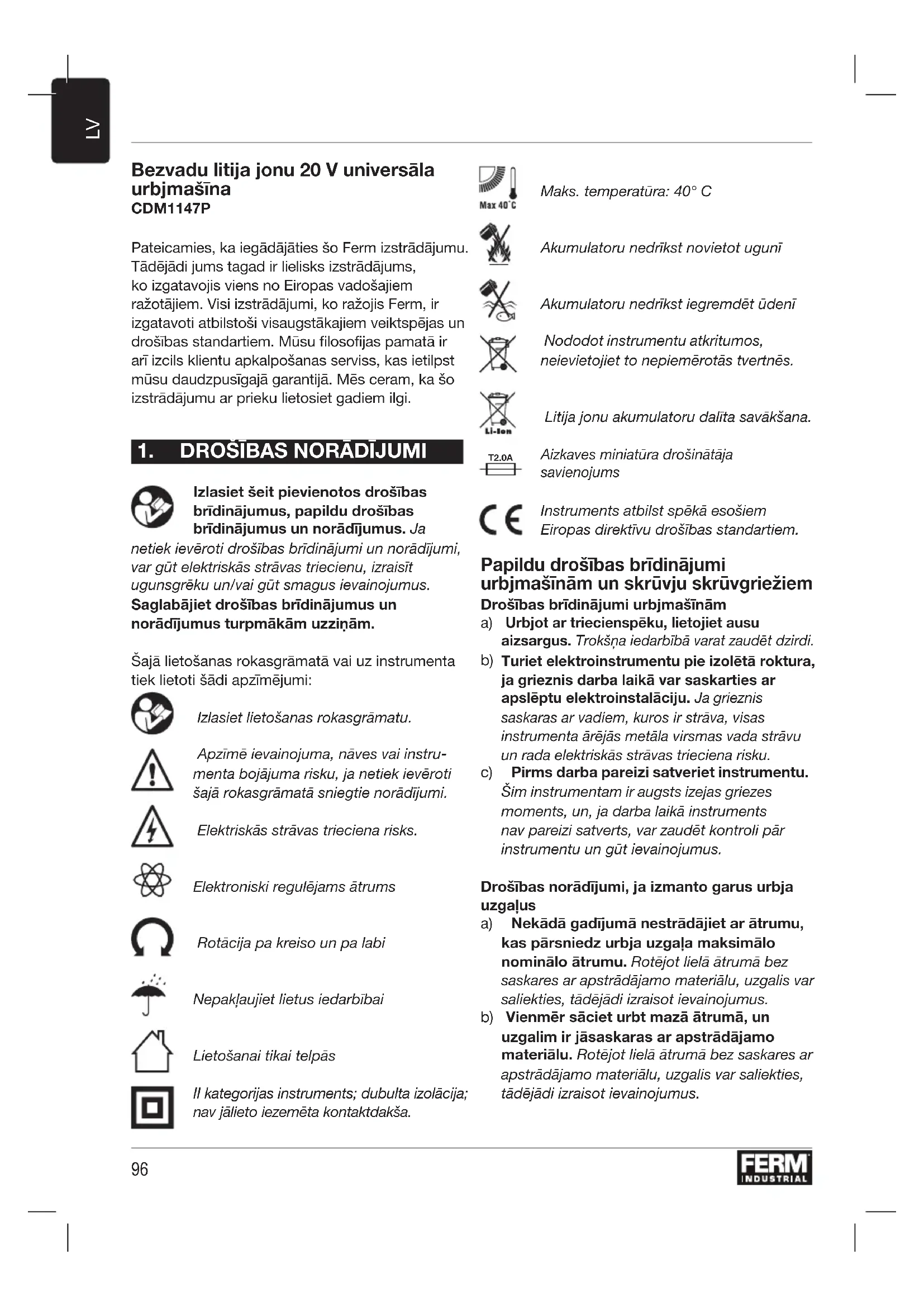

Bezvadulitijajonu20Vuniversāla urbjmašīna CDM1147P Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tādējādi jums tagad ir lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filosofijas pamatā ir arī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

1. DROŠĪBASNORĀDĪJUMI

Izlasietšeitpievienotosdrošības brīdinājumus,papildudrošības brīdinājumusunnorādījumus.Ja netiek ievēroti drošības brīdinājumi un norādījumi, var gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagus ievainojumus. Saglabājietdrošībasbrīdinājumusun norādījumusturpmākāmuzziņām. Šajā lietošanas rokasgrāmatā vai uz instrumenta tiek lietoti šādi apzīmējumi: Izlasiet lietošanas rokasgrāmatu. Apzīmē ievainojuma, nāves vai instru- menta bojājuma risku, ja netiek ievēroti šajā rokasgrāmatā sniegtie norādījumi. Elektriskās strāvas trieciena risks. Elektroniski regulējams ātrums Rotācija pa kreiso un pa labi Nepakļaujiet lietus iedarbībai Lietošanai tikai telpās II kategorijas instruments; dubulta izolācija; nav jālieto iezemēta kontaktdakša. Maks. temperatūra: 40° C Akumulatoru nedrīkst novietot ugunī Akumulatoru nedrīkst iegremdēt ūdenī Nododot instrumentu atkritumos, neievietojiet to nepiemērotās tvertnēs. Litija jonu akumulatoru dalīta savākšana. T2.0A Aizkaves miniatūra drošinātāja savienojums Instruments atbilst spēkā esošiem Eiropas direktīvu drošības standartiem. Papildudrošībasbrīdinājumi urbjmašīnāmunskrūvjuskrūvgriežiem Drošībasbrīdinājumiurbjmašīnām

Urbjotartriecienspēku,lietojietausu aizsargus. Trokšņa iedarbībā varat zaudēt dzirdi.

Turietelektroinstrumentupieizolētāroktura, jagrieznisdarbalaikāvarsaskartiesar apslēptuelektroinstalāciju. Ja grieznis saskaras ar vadiem, kuros ir strāva, visas instrumenta ārējās metāla virsmas vada strāvu un rada elektriskās strāvas trieciena risku. c) Pirms darba pareizi satveriet instrumentu. Šim instrumentam ir augsts izejas griezes moments, un, ja darba laikā instruments nav pareizi satverts, var zaudēt kontroli pār instrumentu un gūt ievainojumus. Drošībasnorādījumi,jaizmantogarusurbja uzgaļus a) Nekādāgadījumānestrādājietarātrumu, kaspārsniedzurbjauzgaļamaksimālo nomināloātrumu.Rotējot lielā ātrumā bez saskares ar apstrādājamo materiālu, uzgalis var saliekties, tādējādi izraisot ievainojumus. b) Vienmērsācieturbtmazāātrumā,un uzgalimirjāsaskarasarapstrādājamo materiālu. Rotējot lielā ātrumā bez saskares ar apstrādājamo materiālu, uzgalis var saliekties, tādējādi izraisot ievainojumus.97

Spiedietuzgalitikaitaisnvirzienāuzlejuun nespiedietpārākspēcīgi.Uzgalis var saliekties, izraisot bojājumus vai risku zaudēt kontroli pār instrumentu, kā rezultātā var gūt ievainojumus. Drošībasbrīdinājumiakumulatoram a) Neatveriet akumulatoru. Īssavienojuma risks. b) Aizsargājietakumulatorupretkarstuma iedarbību,piemēram,ilgstošupakļaušanu intensīviensaulesstariem,ugunij,ūdenim un mitrumam. Sprādzienbīstamība. c) Jaakumulatorsirbojātsvainepareizi lietots,varrastiesizgarojumi.Sūdzību gadījumāizvēdinietdarbazonuunmeklējiet medicīniskupalīdzību. Izgarojumi var kairināt elpceļus. d) LietojietakumulatorutikaikopāarFerm Industrial instrumentu. Šis pasākums jau vien aizsargā akumulatoru pret bīstamu pārslodzi. e) Akumulatoruvarsabojātsmailipriekšmeti, piemēram,naglasvaiskrūvgrieži,vai ārējāspējaietekmē. Var rasties iekšējs īssavienojums, un akumulators var degt, dūmot, uzsprāgt vai pārkarst. Drošībasbrīdinājumilādētājam Paredzētālietošana Uzlādējiet ar lādētāju tikai CDA1132P un CDA1133P veida uzlādējamos akumulatorus. Izmantojiet tikai šādus akumulatorus no Ferm Industrial FI20V akumulatoru platformas. Izmantojot citus akumulatorus, iespējams gūt smagus ievainojumus vai sabojāt instrumentu. CDA1132P 20 V, 2 Ah litija jonu CDA1133P 20 V, 4 Ah litija jonu Šo akumulatoru uzlādēšanai var lietot šādu lādētāju. CDA1131P Ātrais lādētājs Akumulatori no Ferm Industrial FI20V akumulatoru platformas ir saderīgi ar visiem Ferm Industrial FI20V akumulatoru platformas instrumentiem. Atlikušieriski Pattad,jaelektroinstrumentulietoatbilstīgi norādījumiem,naviespējamsnovērst visusatlikušoriskufaktorus.Saistībāar elektroinstrumentakonstrukcijuunuzbūvivar pastāvētšādiriski: a) kaitējums veselībai vibrācijas iedarbības rezultātā, ja elektroinstrumentu ilgstoši ekspluatē, ja ar to nepareizi apietas vai ja tam neveic pienācīgu apkopi;

ievainojumi un īpašuma bojājumi salūzušu piederumu dēļ, kuri negaidot tiek izsviesti gaisā. Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Dažos gadījumos šis lauks var iedarboties uz aktīviem un pasīviem medicīniskajiem implantiem. Lai mazinātu smaga vai nāvējoša ievainojuma risku, personām, kam ir medicīniskie implanti, pirms šī elektroinstrumenta lietošanas ir ieteicams konsultēties ar ārstu un medicīniskā implanta ražotāju. Barošanasvadanomainīšana Ja barošanas vads ir bojāts, to drīkst nomainīt tikai ražotājs, tā servisa pārstāvis vai tamlīdzīgi kvalificēta persona, lai novērstu bīstamību.

Paredzētālietošana Instruments paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai, urbšanai koksnē, metālā, keramikā un plastmasā, kā arī triecienurbšanai ķieģeļos, ķieģeļu būvēs un mūrī. Tehniskie dati Instruments CDM1147P Spriegums 20 V Spīļpatronas platums 1,5-13 mm Ātrums bez noslodzes

Plaukstas-rokas vibrācija, ah (triecienurbšana betonā) 3,60 m/s

Plaukstas-rokas vibrācija, ah,D (urbšana metālā) <2,93 m/s

Lādētājs CDA1131P Lādētāja ieejas jauda 100–240 VAC, 50–60 Hz, 50 W Lādētāja izejas jauda 20 V, 2 A Uzlādes laiks 2 Ah akumulatoram 60 minūtes Uzlādes laiks 4 Ah akumulatoram 120 minūtes Ieteicamie akumulatori CDA1132P, CDA1133P Svars 0,36 kg Akumulators CDA1132P Akumulatora veids Litija jonu Spriegums 20 V Kapacitāte 2,0 Ah Ieteicamais lādētājs CDA1131P Svars 0,38 kg Vibrācijulīmenis Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi, kas norādīta EN 62841, un to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai:

• vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja tam uzstāda citus piederumus vai ja uzstādītajiem piederumiem nav veikta pietiekami laba apkope;

• vibrācijas iedarbība var būt ievērojami mazāka tajā laikā, kad instruments ir izslēgts vai darbojas tukšgaitā. Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas un organizējot darba gaitu. Apraksts Tekstā norādītie numuri attiecas uz 2.-3. lpp. redzamajiem attēliem. A. att.

6. lādētāja gaismas diožu indikatori

9. pārnesumu izvēles slēdzis

10. virzienu slēdzis

11. ieslēgšanas/izslēgšanas slēdzis

12. griezes momenta regulēšanas ripa

13. Darbības režīma ripa

Akumulators ir jāuzlādē pirms to lieto pirmoreiz. Akumulatoraizņemšananoinstrumenta B. att.

• Turiet nospiestu šo pogu (3) un stumiet akumulatoru atpakaļ ārā no instrumenta, kā norādīts B. attēlā. Akumulatoraievietošanainstrumentā B. att. Pirms akumulatora pievienošanas lādētājam vai ievietošanas instrumentā pārbaudiet, vai tā ārējā virsma ir tīra un sausa.

• Ar vienu roku cieši turiet instrumentu (1)

• Ievietojiet akumulatoru (2) instrumenta pamatnē, kā norādīts B. attēlā.

• Spiediet akumulatoru dziļāk iekšā, līdz tas nofiksējas. Akumulatorauzlādesstāvokļapārbaude C. att. Komplektācijā esošais akumulators tiek piegādāts daļēji uzlādētā stāvoklī.

• Lai pārbaudītu akumulatora uzlādes stāvokli, īsi nospiediet akumulatora pogu (4).

• Akumulatoram ir 3 gaismas diodes, kas liecina par uzlādes stāvokli - jo vairāk diožu deg, jo vairāk jaudas ir atlicis akumulatorā.99

Akumulatorauzlādēšana(arlādētāju) C. att.

• Izņemiet akumulatoru (2) no instrumenta.

• Apvērsiet akumulatoru (2) otrādi un iespiediet to lādētājā (5), kā norādīts C. attēlā.

• Spiediet akumulatoru iekšā, līdz tas ir pilnībā ir iespiests instrumentā.

• Pievienojiet lādētāju barošanas avota kontaktligzdai un nogaidiet brīdi. Iedegas lādētāja gaismas diožu indikatori (6), norādot, ka notiek uzlādēšana. Gaismasdiožuindikatori(6) C. att. Lādētājam ir 2 uzlādes indikatori (6), kas liecina par uzlādēšanas procesa statusu: Sarkanas gaismas diodes statuss: Zaļas gaismas diodes statuss: Lādētāja statuss Izsl. Izsl. Nav pievienota barošana Iesl. Izsl. Gaidīšanas režīms: -nav ievietots akumulators vai -akumulators ir ievietots, bet uzlādēšana ir pabeigta vairāk nekā pirms 2 stundām. Mirgo Mirgo Akumulators ir bojāts Iesl. Mirgo Notiek akumulatora uzlādēšana Iesl. Iesl. Akumulatora uzlādēšana ir pabeigta, akumulators ir pilnībā uzlādēts Mirgo Izsl. Akumulators ir pārāk karsts, uzlāde tiek atlikta. Uzlādes process tiek automātiski atsākts, tiklīdz akumulators ir atdzisis.

• Akumulators tiek pilnībā uzlādēts 60 minūšu laikā.

• Kad akumulators ir pilnībā uzlādēts, atvienojiet lādētāju no barošanas avota kontaktligzdas un izņemiet akumulatoru no lādētāja.

• Akumulatoru var novietot glabāšanā vai ievietot instrumentā. Litija jonu akumulatorus iespējams ilgstoši glabāt, nezaudējot daudz tā jaudas. Ja instruments netiek ilglaicīgi ekspluatēts, ieteicams glabāt akumulatoru uzlādētā stāvoklī. Urbjavaiskrūvgriežauzgaļauzstādīšanaun noņemšana A. att. Pirms piederuma uzstādīšanas akumulators ir jānoņem. Spīļpatrona (7) ir piemērota urbja un skrūvgrieža uzgaļiem ar apaļu un sešstūru kātu.

• Ar vienu roku cieši turiet instrumentu

• Atveriet spīļpatronu (7), ar vienu roku griežot spīļpatronas uzmavu pulksteņrādītāja virzienā, līdz tā ir atvērta tik daudz, lai varētu ievietot uzgali.

• Ievietojiet urbja vai skrūvgrieža uzgaļa kātu.

Pievelciet spīļpatronu, stingri griežot spīļpatronas uzmavu pretēji pulksteņrādītāja virzienam.

• Pārbaudiet, vai uzgalis ir labi iecentrēts, īsi ieslēdzot instrumenta ieslēgšanas/izslēgšanas slēdzi. Pārnesumupārslēgšana A. att. Pārnesumus nedrīkst pārslēgt, kamēr darbojas dzinējs, citādi var sabojāt instrumentu. Nedrīkst slēdzi novietot pa vidu starp abām pozīcijām, citādi var sabojāt instrumentu. Instrumentam ir 2 urbšanas ātrumi, ko var mainīt, bīdot pārnesumu slēdzi (9) uz priekšu vai atpakaļ. Cipars uz pārnesumu slēdža (9) norāda izvēlēto pozīciju.

• 1. pozīcija: lēnai urbšanai, lielam urbšanas diametram un skrūvju ieskrūvēšanai. Mazā ātrumā instruments darbojas ar lielu jaudu.

• 2. pozīcija: ātrai urbšanai un mazam urbšanas diametram.100

Rotācijasvirzienamainīšana A. att.

• Iestatiet virzienu slēdzi (10) pozīcijā ‘ ’, lai ieskrūvētu skrūves vai izmantotu instrumentu urbšanai.

• Iestatiet virzienu slēdzi (10) pozīcijā ‘’, lai izskrūvētu skrūves. Instrumentaieslēgšanaunizslēgšana A. att. Ar ieslēgšanas/izslēgšanas slēdzi (11) iedarbina instrumentu un regulē rotācijas ātrumu.

• Nospiežot ieslēgšanas/izslēgšanas slēdzi (11), tiek ieslēgts instruments. Jo vairāk slēdzi nospiež, jo ātrāk urbjmašīna griežas.

• Lai izslēgtu instrumentu, atlaidiet ieslēgšanas/ izslēgšanas slēdzi (11).

• Lai nobloķētu ieslēgšanas/izslēgšanas slēdzi, iestatiet virzienu slēdzi (10) vidējā pozīcijā. Šajā pozīcijā ieslēgšanas/izslēgšanas slēdzi nevar nospiest. Instrumentu drīkst novietot zemē tikai tad, kad tas ir pilnībā pārstājis darboties. To nedrīkst novietot uz putekļainas virsmas, jo mehānismā var iekļūt putekļu daļiņas. Darbībasrežīmaiestatīšana A.att. Skrūvēšana

• Pagrieziet darbības režīma ripu(13) pret skrūvēšanas simbolu un ar griezes momenta regulēšanas ripu(12) iestatiet vajadzīgo griezes momentu.

• Pagriežot griezes momenta regulēšanas ripu(12) kādā no pozīcijām, skrūves var ieskrūvēt iepriekšnoteiktā dziļumā, kas ir ļoti parocīgi, ja ir jāieskrūvē vairākas skrūves. Jo lielāks cipars, jo lielāks griezes moments.

• Zema griezes momenta iestatījums ir paredzēts mazām skrūvēm un mīkstam apstrādājamajam materiālam.

• Augsta griezes momenta iestatījums ir paredzēts lielām skrūvēm, cietam apstrādājamajam materiālam un skrūvju izskrūvēšanai.

• Ieskrūvējot skrūves, ieteicams izvēlēties pēc iespējas zemāka griezes momenta iestatījumu. Ja motors sāk slīdēt pirms skrūve ir ieskrūvēta līdz galam, iestatiet lielāku griezes momentu. Urbšana

• Pagrieziet griezes momenta regulēšanas ripu(13) pret urbšanas simbolu. Triecienurbšana

• Pagrieziet griezes momenta regulēšanas ripu(13) pret triecienurbšanas simbolu. Urbšanas darba laikā virzienu slēdzim (10) vienmēr ir jāatrodas pozīcijā ‘ ’. Instruments ir aprīkots ar aizsardzību pret pārslodzi. Ja instrumentam rodas pārslodze, tas tiek automātiski izslēgts. Ja tā notiek, nogaidiet vismaz 5 sekundes, kamēr aizsardzība pret pārslodzi tiek atiestatīta. Darba lukturis (15) A. att. Instruments ir aprīkots ar darba lukturi, lai izgaismotu darba zonu.

• Tas automātiski ieslēdzas, kad nospiež ieslēgšanas/izslēgšanas slēdzi.

• Tas automātiski izslēdzas, kad atlaiž ieslēgšanas/izslēgšanas slēdzi. Jostasāķis(14) A. att. Instruments ir aprīkots ar jostas āķi, lai instrumentu darba laikā varētu piekārt jūsu apģērba jostai. Virzienu slēdzis (10) ir jāiestata vidējā pozīcijā, lai nevarētu nejauši ieslēgt instrumentu.

• Jostas āķis (14) sākotnēji ir piestiprināts instrumenta kreisajā pusē.

• To var atvienot, atskrūvējot āķa skrūvi.

• Tad to pēc vajadzības var piestiprināt instrumenta labajā pusē. Noderīgipadomi Skrūvju ieskrūvēšana koksnē, metālā un citos materiālos:

• pirms instrumenta ekspluatācijas pārbaudiet, vai urbja vai skrūvgrieža uzgalis ir pareizi ievietots un iecentrēts spīļpatronā;

• ir pieejami dažādu formu un izmēru skrūvgrieža uzgaļi. Ja nezināt, vai attiecīgais101

uzgalis ir piemērots instrumentam, pirms uzstādīšanas pārbaudiet, vai tas cieši iegulst skrūves galviņā bez jebkāda brīvgājiena;

• pieliekot instrumentu pie skrūves, tam ir jābūt izslēgtam, jo, ja uzgalis griežas, tas var noslīdēt nost. Rezultātā var sabojāt apstrādājamo materiālu; Urbšana koksnē, metālā un citos materiālos:

• Urbja uzgaļiem ar mazu diametru lietojiet lielu urbšanas ātrumu. Urbja uzgaļiem ar lielu diametru lietojiet mazu urbšanas ātrumu.

• Cietiem apstrādājamajiem materiāliem izvēlieties mazu urbšanas ātrumu, mīkstiem apstrādājamajiem materiāliem izvēlieties lielu urbšanas ātrumu.

• Pareizi nostipriniet apstrādājamo materiālu, vēlams - ar skavu vai skrūvspīlēm.

• Urbjot regulāri izvelciet urbja uzgali ārā no urbjamā cauruma, lai iztīrītu skaidas. Urbšana metālā:

• lietojiet metāla urbja uzgali (HSS). Ieteicams dzesēt uzgali ar eļļu.

• Metāla uzgaļus (HSS) var izmantot arī urbšanai plastmasā. Urbjot akmenī vai mūrī, rīkojieties šādi

• Vienmēr izmantojiet urbjus, kas paredzēti betona vai mūra urbšanai.

• Piespiediet instrumentu ar spēku, lai panāktu pareizāko triecienurbšanas darbu, tomēr vienmēr raugieties, lai instrumentam nezustu rotācijas ātrums. Pretējā gadījumā instruments ātrāk nolietosies un urbšanas darbam būs vajadzīgs ilgāks laiks.

• Urbjot ik pēc dažām sekundēm atvelciet instrumentu atpakaļ. Tādējādi urbuma vieta tiek attīrīta no skaidām un urbšanas darbs tiek paveikts ātrāk.

Pirms tīrīšanas un apkopes instruments ir jāizslēdz un no tā jāizņem akumulators. Ar mīkstu lupatiņu regulāri - ieteicams, pēc katras ekspluatācijas reizes - iztīriet instrumenta korpusu. Regulāri iztīriet putekļus un netīrumus no ventilācijas atverēm. Ļoti noturīgus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet nekādus šķīdumus, piemēram, benzīnu, spirtu, amonjaku, u.c. Šāda veida ķīmiskās vielas sabojās sintētiskās detaļas.

Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā. TikaiEKvalstīm Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jānodod videi nekaitīgā pārstrādes iekārtā. GARANTIJA Garantijas nosacījumi ir izklāstīti atsevišķā garantijas kartē, kas pievienota šai rokasgrāmatai. Instrumentsvartiktpārveidotsunlietošanas rokasgrāmatāvartiktizdarītigrozījumi. Tehniskiedativartiktmainītibeziepriekšēja brīdinājuma.102
