Vrsta izdelka	Brezžični udarni vijačnik
Znamka	Ferm
Model	CDM1142P
Nazivna napetost	20 V
Vrsta baterije	Litij-ionska (Li-Ion)
Kapaciteta baterije	2 Ah (CDA1132P) ali 4 Ah (CDA1133P)
Vpenalo orodja	Šestkotno vpenalo 6,35 mm (1/4")
Hitrost brez obremenitve	0 – 2900 /min
Udarna frekvenca	0 – 3300 /min
Maksimalni navor	150 Nm
Premer vijakov	M6 – M14 mm
Teža (brez baterije)	1,18 kg
Raven zvočnega tlaka	80 dB(A) (K=3 dB)
Raven zvočne moči	91 dB(A) (K=3 dB)
Raven vibracij	1,740 m/s² (K=1,5 m/s²)
Čas polnjenja (baterija 2 Ah)	60 minut
Čas polnjenja (baterija 4 Ah)	120 minut
Priporočeni polnilec	CDA1131P (100–240 VAC, 50/60 Hz, izhod 20 V / 2 A)
LED osvetlitev	Da, vgrajena, samodejno vklopi ob zagonu
Pripomoček za pas	Da, odstranljiv in namestljiv na levo ali desno
Smer vrtenja	Povratna (levo/desno) s centralnim zaklepom
Elektronski regulator hitrosti	Da, s pritiskom na stikalo za vklop/izklop
Vzdrževanje in čiščenje	Ohišje očistite z mehko rahlo vlažno krpo; ne uporabljajte topil
Varnost	Zaklepno stikalo (srednji položaj); dvojna izolacija (razred II)
Nadomestni deli in popravljivost	Obrnite se na servis Ferm ali pooblaščeni center
Garancija	Preverite priloženo garancijsko potrdilo

Pogosto zastavljena vprašanja - CDM1142P Ferm

Kako napolniti baterijo vijačnika Ferm CDM1142P?

Odstranite baterijo z orodja, jo do konca vstavite v polnilec CDA1131P, nato polnilec priključite na električno vtičnico. LED diode prikazujejo stanje: zelena utripa = polnjenje, zelena stalno = polnjenje končano. Čas polnjenja je približno 60 minut za baterijo 2 Ah in 120 minut za baterijo 4 Ah.

Katere baterije so združljive z modelom CDM1142P?

Združljive baterije so modeli CDA1132P (20 V, 2 Ah) in CDA1133P (20 V, 4 Ah) iz industrijske platforme Ferm FI20V. Uporaba drugih baterij lahko predstavlja tveganje za poškodbe.

Kakšen je maksimalni navor udarnega vijačnika Ferm CDM1142P?

Maksimalni navor je 150 Nm, kar omogoča privijanje in odvijanje strojnih vijakov od M6 do M14 mm.

Kako vstaviti in odstraniti baterijo z orodja?

Za vstavljanje baterije jo potisnite v ohišje na dnu orodja, dokler ne zaskoči. Za odstranitev držite orodje, pritisnite gumb za sprostitev na zadnji strani baterije in jo povlecite nazaj.

Kako spremeniti smer vrtenja vijačnika?

Uporabite stikalo za smer vrtenja, ki je nad stikalom za vklop/izklop. Potisnite ga v levo (←) za privijanje ali vrtanje, v desno (→) za odvijanje. Srednji položaj zaklene stikalo.

Kako namestiti nastavke v šestkotno vpenalo?

Prepričajte se, da je stikalo za smer v srednjem položaju ali da je baterija odstranjena. Do konca vstavite šestkotni nastavek 6,35 mm (1/4") v vpenalo. Za odstranitev potisnite obroč vpenala naprej in nastavek izvlecite.

Kaj storiti, če se baterija ne polni?

Preverite, ali je polnilec priključen in baterija pravilno vstavljena. Če rdeča LED utripa in zelena prav tako utripa, je baterija okvarjena. Če utripa samo rdeča, je baterija prevroča: polnjenje se bo samodejno nadaljevalo po ohladitvi.

Kako vzdrževati vijačnik Ferm CDM1142P?

Pred čiščenjem izključite orodje in odstranite baterijo. Ohišje očistite z mehko rahlo vlažno krpo (milnico). Ne uporabljajte topil, kot sta bencin ali alkohol. Preverite, da prezračevalne odprtine niso zamašene.

Kje lahko najdem nadomestne dele za to orodje?

Za nadomestne dele in popravila se obrnite na servis Ferm ali pooblaščeni servisni center. Uporabljajte samo originalne dele, ki jih priporoča proizvajalec.

Kakšna je garancija za udarni vijačnik Ferm CDM1142P?

Pogoji garancije so podrobno opisani v garancijskem potrdilu, ki je priloženo izdelku. Garancija krije proizvodne napake pri normalni uporabi. Shranite dokazilo o nakupu.

NAVODILA ZA UPORABO CDM1142P Ferm

Hvala za nakup tega izdelka Ferm. Z nakupom ste dobili odličen izdelek, ki ga dobavlja eden vodilnih prodajalcev v Evropi. Vsi izdelki, ki jih dobavlja Ferm so izdelani v skladu z najvišjimi standardi lastnosti in varnosti. Kot del svoje filozofije zagotavljamo tudi odličen servis, ki je zavarovan z našo obsežno garancijo. Upamo, da boste zadovoljni s kupljenim še mnoga leta.

1. VARNOSTNA NAVODILA

Skrbno preberite varnostna opozorila, dodatna varnostna opozorila in navodila. Če ne upoštevate spodaj

navedenih varnostnih opozoril in napotkov, lahko to privede do električnega šoka, požara in/ali hudih telesnih poškodb. Vsa varnostna opozorila in navodila shranite za poznejšo uporabo.

V navodilih za uporabo ali na izdelku so naslednji simboli:

Preberite navodila za uporabo.

Označuje tveganje telesnih poškodb, izgubo življenja ali poškodovanje orodja, če ne upoštevate navodil v teh navodilih za uporabo.

Nevarnost električnega šoka

Elektronsko spreminjanje hitrosti

Vrtenje levo/desno

Ne uporabljajte v dežju

Le za uporabo v notranjih prostorih

Orodje razreda II - dvojna izolacija - ne potrebujete ozemljenega vtiča.

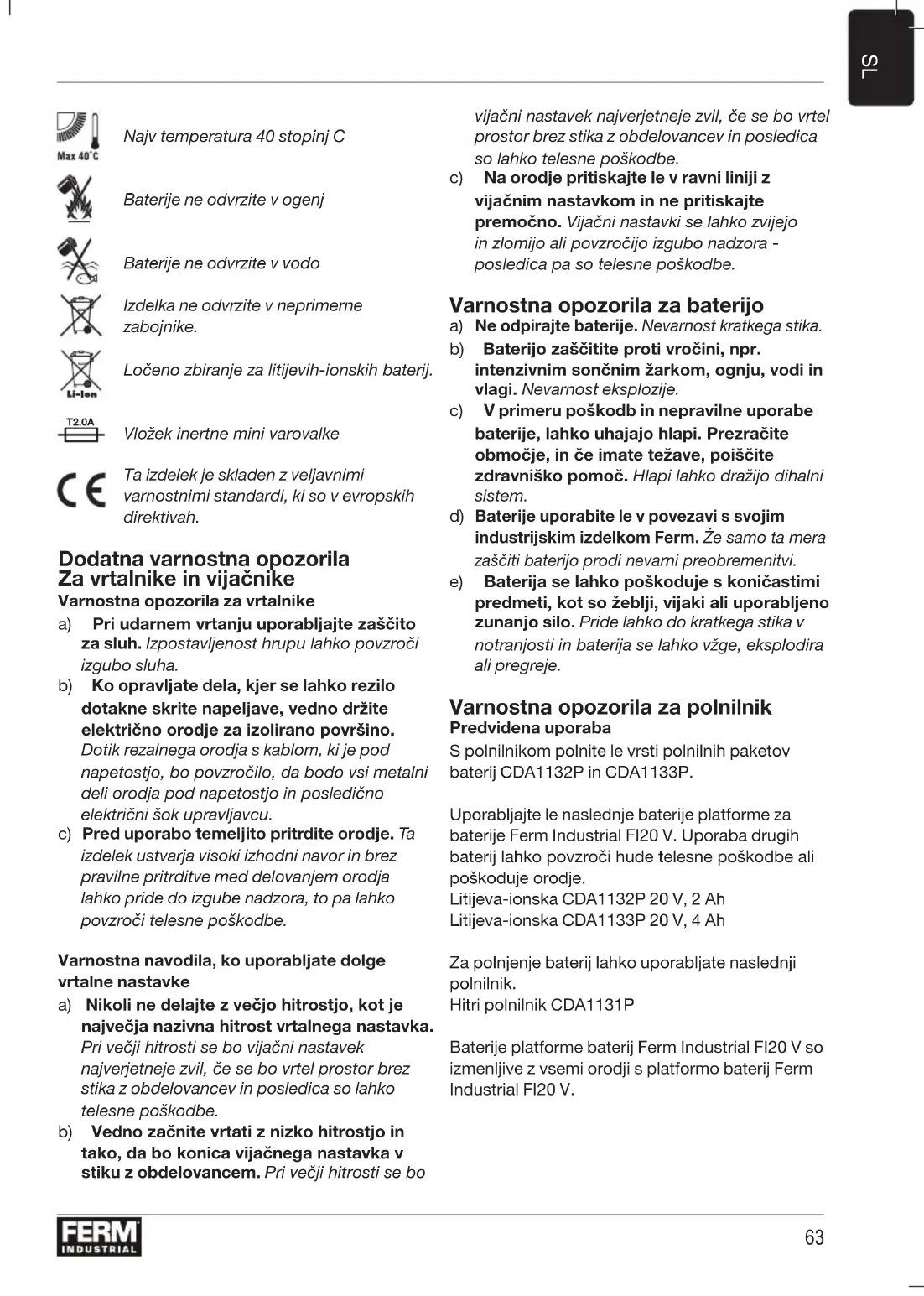

Najv temperatura 40 stopinj C

Baterije ne odvrzite v ogenj

Baterije ne odvrzite v vodo

Izdelka ne odvrzite v neprimerne zabojnike.

Ločeno zbiranje za litijevih-ionskih baterij.

Vložek inertne mini varovalke

Ta izdelek je skladen z veljavnimi varnostnimi standardi, ki so v evropskih direktivah.

Dodatna varnostna opozorila Za vrtalnike in vijačnike

Varnostna opozorila za vrtalnike

a) Pri udarnem vrtanju uporabljajte zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo sluha.
b) Ko opravljate dela, kjer se lahko rezilo dotakne skrite napeljave, vedno držite električno orodje za izolirano površino. Dotik rezalnega orodja s kablom, ki je pod napetostjo, bo povzročilo, da bodo vsi metalni deli orodja pod napetostjo in posledično električni šok upravljavcu.
c) Pred uporabo temeljito pritrdite orodje. Ta izdelek ustvarja visoki izhodni navor in brez pravilne pritrditve med delovanjem orodja lahko pride do izgube nadzora, to pa lahko povzroči telesne poškodbe.

Varnostna navodila, ko uporabljate dolge vrtalne nastavke

a) Nikoli ne delajte z večjo hitrostjo, kot je največja nazivna hitrost vrtalnega nastavka. Pri večji hitrosti se bo vijačni nastavek najverjetneje zvil, će se bo vrtel prostor brez stika z obdelovancev in posledica so lahko telesne poškodbe.
b) Vedno začnite vrtati z nizko hitrostjo in tako, da bo konica vijačnega nastavka v stiku z obdelovancem. Pri večji hitrosti se bo

vijačni nastavek najverjetneje zvil, će se bo vrtel prostor brez stika z obdelovancev in posledica so lahko telesne poškodbe.

c) Na orodje pritiskajte le v ravni liniji z vijačnim nastavkom in ne pritiskajte premočno. Vijačni nastavki se lahko zvijejo in zlomijo ali povzročijo izgubo nadzora - posledica pa so telesne poškodbe.

Varnostna opozorila za baterijo

a) Ne odpirajte baterije. Nevarnost kratkega stika.
b) Baterijo zaščitite proti vročini, npr. intenzivnim sončnim žarkom, ognju, vodi in vlagi. Nevarnost eksplozije.
c) V primeru poškodb in nepravilne uporabe baterije, lahko uhajajo hlapi. Prezračite območje, in će imate težave, poiščite zdravniško pomoč. Hlapi lahko dražijo dihalni sistem.
d) Baterije uporabite le v povezavi s svojim industrijskim izdelkom Ferm. Že samo ta mera zaščiti baterijo prodi nevarni preobremenitvi.
e) Baterija se lahko poškoduje s koničastimi predmeti, kot so žeblji, vijaki ali uporabljeno zunanjo silo. Pride lahko do kratkega stika v notranjosti in baterija se lahko vžge, eksplodira ali pregreje.

Varnostna opozorila za polnilnik Predvidena uporaba

S polnilnikom polnite le vrsti polnilnih paketov baterij CDA1132P in CDA1133P.

Uporabljajte le naslednje baterije platforme za baterije Ferm Industrial FI20 V. Uporaba drugih baterij lahko povzroči hude telesne poškodbe ali poškoduje orodje.

Litijeva-ionska CDA1132P 20 V, 2 Ah Litijeva-ionska CDA1133P 20 V, 4 Ah

Za polnjenje baterij lahko uporabljate naslednji polnilnik.

Hitri polnilnik CDA1131P

Baterije platforme baterij Ferm Industrial FI20 V so izmenljive z vsemi orodji s platformo baterij Ferm Industrial FI20 V.

Ostala tveganja

Tudi, će električno orodje uporabljate kot je predpisano, ni mogoče izključiti ostalih dejavnikov tveganja. V zvezi s konstrukcijo in obliko lahko električno orodje povzroči naslednje nevarnosti:

a) Škoda za zdravje, ki nastane zaradi tresljajev, će orodje uporabljate dalj časa, ga neustrezno uporabljate, in pomanjkljivo vzdržujete.
b) Telesne poškodbe in gmotna škoda zaradi polomljene opreme, ki je izvržena nenadoma.

Opozorilo! To električno orodje ustvarja med delovanjem elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Za zmanjšanje nevarnosti hudih ali smrtnih poškodb priporočamo osebam z medicinskimi vsadki, da se pred začetkom dela posvetujejo s svojim zdravnikom in proizvajalcem medicinskih vsadkov.

Zamenjava električnega kabla

Za preprečevanje nevarnosti lahko poškodovan električni kabel zamenja izključno proizvajalec, njegov pooblaščeni serviser ali ustrezno usposobljen strokovnjak.

2. INFORMACIJE O IZDELKU

Predvidena uporaba

Udarni vijačnik je namenjen za privijanje in odvijanje vijakov.

Tehnični podatki

Orodje CDM1142P
Napetost 20 V
Držalo orodja 6,35 mm 1⁄4" z notranjimšestkotnim
Št. vrtljajev v prostem teku 0-2900/min
Količina udarcev 0-3300/min
Največji navor 150 Nm
Premer vijakov stroja M6–M14 mm
Teža (brez paketa baterije) 1,18 kg
Raven zvočnega tlaka L	80.0 dB(A), K=3dB(A)
Raven zvočne moči L	91.0 dB(A), K=3dB(A)
Tresljaji	1,740 m/s2, K=1,5 m/s2

Polnilnik	CDA1131P
Vhod polnilnika	100-240 V AC 50-60 Hz, 50 W
Izhod polnilnika	20 V 2 A
Čas polnjenja baterije 2 Ah 60 minut
Čas polnjenja baterije 4 Ah 120 minut
Priporočene baterije	CDA1132P, CDA1133P
Teža	0,36 kg
Baterija	CDA1132P
Vrsta baterije:	litijeva-ionska
Napetost 20 V
Zmogljivost	2,0 Ah
Priporočeni polnilnik	CDA1131P
Teža	0,38 kg

Raven tresljajev

Raven tresljajev, navedena v teh navodilih za uporabo, je bila izmerjena v skladu s standardiziranim testom, navedenim v EN 62841; lahko se uporablja za primerjavo enega orodja z drugim in kot predhodna ocena izpostavljenosti tresljajem, će uporabljate orodje za navedena dela.

• Uporaba orodja za druga dela ali z drugo opremo oz. slabo vzdrževanim orodjem lahko občutno poveča raven izpostavljenosti.
• Časi, ko je orodje izklopljeno, ali, će deluje, a ga ne uporabljate za delo, lahko občutno zmanjša raven izpostavljenosti.

Zaščitite se proti učinkom tresljaje z rednim vzdrževanjem orodja in opreme, tako, da so vaše roke vedno tople in z organizacijo delovnih vzorcev.

Opis

Številke v besedilih se nanašajo na diagrame na straneh 2-3

SI. A

1. Orodje
2. Baterija
3. Gumb za odpahnitev baterije
4. Raven napolnjenosti baterije
5. Polnilnik
6. Lučka LED polnilnika
7. 6,35 mm (1/4") šestroba vpenjalna glava

8. Obroč vpenjalne glave

9. Delovna lučka

10. Smernostikalo

11. Stikalo za vklop/izklop
12. Priponka za pas

3. DELOVANJE

Baterijo je treba napolniti pred prvo uporabo.

Odstranitev baterije iz orodja Sl. B

• Orodje (1) držite trdno z eno roko
• Z drugo roko potisnite navzdol gumb za odpahnitev baterije (3), ki je na hrbtni strani baterije (2).
• Ta gumb (3) potiskajte navzdol in potisnite baterijo ven iz orodja, kot je prikazano na sl. B.

Vstavljanje baterije v orodje Sl. B

Pred priklopom na polnilnik ali orodje se prepričajte, ali je zunanjost baterije čista in suha.

• Orodje (1) držite trdno z eno roko
• Baterijo (2) vstavite v podstavek orodja, kot je prikazano na sl. B.
• Baterijo potisnite do konca, dokler ne slišite klika.

Preverjanje napolnjenosti baterije Sl. C

Priložena baterija je dobavljena delno napolnjena.

• Za preverjanje napolnjenosti baterije pritisnite na kratko gumb (4) na bateriji.
• Baterija ima 3 lučke, ki označujejo napolnjenost, več lučk sveti, bolj je baterija napolnjena.

Polnjenje baterije (s polnilnikom) Sl. C

• Baterijo (2) odstranite iz orodja
- Baterijo (2) obrnite na glavo in jo potisnite v polnilnik (5), kot je prikazano na sl. C.
- Baterijo potiskajte, dokler ni potisnjena do konca v režo.
- Vtič polnilnika vtaknite v električno vtičnico in nekoliko počakajte. Lučke LED na polnilniku (6) bodo zasvetile in pokazale stanje polnilnika.

Lučke LED (6) Sl. C

Polnilnik ima 2 LED lučki stanja (6), ki označujeta stanje polnjenja:

Rdeči LED stanje:	Zeleni LED stanje:	Stanje polnilnika
Izklopljen Izklopljen Ni napajanja
Vklopljen Izklopljen		V stanju pripravljenosti:- nobena baterija nivstavljena, ali- baterija je vstavljena, apolnjenje se je končalo predveč kot 2 urama
Utripanje Utripanje Pokvarjena		baterija
Vklopljen Utripanje Baterija se		polni
Vklopljen Vklopljen		Polnjenje baterije jekončano, baterija jepopolnoma napolnjena
Utripanje Izklopljen		Baterija je prevroča,polnjenje je prekinjeno.Polnjenje se bo nadaljevalosamodejno, ko se bo baterijaohladila.

• do polne napolnjenosti baterije lahko traja do 60 minut;
• ko je baterija popolnoma napolnjena, izklopite vtič polnilnika iz vtičnice in odstranite baterijo in polnilnika;
• baterijo lahko shranite, ali jo neposredno vstavite v orodje.

Litijeve-ionske celice lahko shranite za dalj časa in ob tem ne izgubijo veliko svoje napolnjenosti. Če orodja ne boste uporabljali dalj časa je najbolje, da shranite baterij napolnjene.

Vpenjalna glava za hitro sprostitev

Uporabljajte le šestrobo udarno opremo 6,35 mm (1/4"). Ne-udarna oprema se lahko zlomi in povzroči nevarnost. Pred uporabo preverite opremo in se prepričajte, ali ni razpokana.

Pred zamenjavo opreme premaknite stikalo za spremembo smeri (10) na odpahnjeni položaj (sredina) ali odstranite baterijo. Za namestitev opreme jo vstavite do konca. Pribor je tako zapahnjen v ležišču. Za odstranitev opreme

povlecite obroč vpenjalne glave (8) vstran od sprednjega dela orodja. Odstranite opremo.

Nastavitev smeri vrtenja.

SI. A

• Stikalo za smer (10) preklopite na položaj “←”, da bi privijali vijake ali jo uporabili za vrtanje.
• Stikalo za izbiro smeri (10) nastavite na položaj “→”, da bi odstranili vijake

Delovna lučka (9)

SI. A

Orodje ima delovno lučko za osvetlitev delovnega območja.

• Vklopi se samodejno, ko pritisnete stikalo vklop/izklop.
• Izklopi se samodejno, ko znova spustite stikalo vklop/izklop.

Orodje ima priponko za pas, da lahko med uporabo obesite orodje za pas.

Vedno preklopite stikalo za smer delovanja (10) na srednji položaj, da bi preprečili nehoteni zagon orodja.

• Ob dobavi je priponka za pas (12) nameščena na levi strani orodja.
• Zlahka jo lahko odstranite tako, da odvijete vijak na priponki in jo snamete.
• Po želji jo lahko namestite jo lahko na desno stran orodja.

4. VZDRŽEVANJE

Pred čiščenjem in vzdrževanjem, vedno ugasnite orodje in odstranite paket baterij iz orodja.

Ohišje orodja redno čistite z mehko krpo, najbolje je, da jo uporabite po vsaki uporabi. Zagotovite, da bodo prezračevalne odprtine brez prahu in umazanije. Trdovratno umazanijo odstranite z mehko krpo, namočeno v milnici. Ne uporabljajte topil, kot so bencin, alkohol, amonijak itd. Te vrste kemikalij bodo poškodovale sintetične sestavne dele.

OKOLJE

Pokvarjene in/ali nedelujoče električne ali elektronske aparate je treba oddati na primernih mestih za recikliranje.

Le za države EU

Električnega orodja ne odvrzite med gospodinjske odpadke. V skladu s smernico EU 2012/19/EU za odpadno električno in elektronsko opremo in njeni uveljavitvi v nacionalno pravo je treba električno orodje, ki se ne uporablja več, zbirati ločeno in ga odstraniti med odpadke na okolju prijazen način.

GARANCIJA

Garancijske pogoje lahko najdete na ločeni priloženi garancijski kartici.

Izdelek in navodila za uporabo se lahko spreminjajo. Specifikacije se lahko spremenijo brez predhodnega obvestila.

(SL) S polno odgovornostjo izjavljamo, da je taizdelek v skladu in da odgovarja naslednjim standardom terpredpisom: je v skladu z direktivo 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junij 2011 o omejevanju uporabe določenih nevarnih snovi v električni in elektronski opremi.
