Tipo di prodotto	Avvitatore a percussione a batteria
Marca	Ferm
Modello	CDM1142P
Tensione nominale	20 V
Tipo di batteria	Ioni di litio (Li-Ion)
Capacità della batteria	2 Ah (CDA1132P) o 4 Ah (CDA1133P)
Portautensili	Mandrino esagonale 6,35 mm (1/4")
Velocità a vuoto	0 – 2900 /min
Frequenza d'impatto	0 – 3300 /min
Coppia massima	150 Nm
Diametro vite	M6 – M14 mm
Peso (senza batteria)	1,18 kg
Livello di pressione sonora	80 dB(A) (K=3 dB)
Livello di potenza sonora	91 dB(A) (K=3 dB)
Livello di vibrazioni	1,740 m/s² (K=1,5 m/s²)
Tempo di carica (batteria 2 Ah)	60 minuti
Tempo di carica (batteria 4 Ah)	120 minuti
Caricabatterie consigliato	CDA1131P (100–240 VAC, 50/60 Hz, uscita 20 V / 2 A)
Illuminazione LED	Sì, integrato, si accende automaticamente all'accensione
Gancio da cintura	Sì, rimovibile e montabile a sinistra o a destra
Senso di rotazione	Reversibile (sinistra/destra) con blocco centrale
Variatore elettronico di velocità	Sì, mediante pressione sull'interruttore di accensione/spegnimento
Manutenzione e pulizia	Pulire l'alloggiamento con un panno morbido leggermente umido; non utilizzare solventi
Sicurezza	Interruttore di blocco (posizione centrale); doppio isolamento (classe II)
Ricambi e riparabilità	Contattare il servizio clienti Ferm o un centro autorizzato
Garanzia	Consultare il certificato di garanzia fornito

Domande frequenti - CDM1142P Ferm

Come caricare la batteria dell'avvitatore Ferm CDM1142P?

Rimuovere la batteria dall'utensile, inserirla nel caricabatterie CDA1131P fino in fondo, quindi collegare il caricabatterie a una presa di corrente. I LED indicano lo stato: verde lampeggiante = in carica, verde fisso = carica completata. Il tempo di carica è di circa 60 min per una batteria da 2 Ah e 120 min per una batteria da 4 Ah.

Quali batterie sono compatibili con il modello CDM1142P?

Le batterie compatibili sono i modelli CDA1132P (20 V, 2 Ah) e CDA1133P (20 V, 4 Ah) della piattaforma industriale Ferm FI20V. L'uso di altre batterie può comportare il rischio di lesioni.

Qual è la coppia massima dell'avvitatore a percussione Ferm CDM1142P?

La coppia massima è di 150 Nm, che consente di avvitare e svitare viti macchina da M6 a M14 mm.

Come inserire e rimuovere la batteria dall'utensile?

Per inserire la batteria, farla scorrere nell'alloggiamento alla base dell'utensile fino a quando scatta in posizione. Per rimuoverla, tenere l'utensile, premere il pulsante di sblocco situato sul retro della batteria e farla scorrere all'indietro.

Come cambiare il senso di rotazione dell'avvitatore?

Utilizzare l'interruttore del senso di rotazione situato sopra l'interruttore di accensione/spegnimento. Spingerlo a sinistra (←) per avvitare o forare, a destra (→) per svitare. La posizione centrale blocca l'interruttore.

Come installare gli accessori nel mandrino esagonale?

Assicurarsi che l'interruttore del senso sia in posizione centrale o che la batteria sia rimossa. Inserire a fondo un accessorio a sei punte da 6,35 mm (1/4") nel mandrino. Per rimuoverlo, allontanare l'anello del mandrino in avanti ed estrarre l'accessorio.

Cosa fare se la batteria non si carica?

Verificare che il caricabatterie sia collegato e che la batteria sia inserita correttamente. Se il LED rosso lampeggia e il verde lampeggia anche, la batteria è difettosa. Se lampeggia solo il rosso, la batteria è troppo calda: la carica riprenderà automaticamente dopo il raffreddamento.

Come effettuare la manutenzione dell'avvitatore Ferm CDM1142P?

Prima di qualsiasi pulizia, spegnere l'utensile e rimuovere la batteria. Pulire l'alloggiamento con un panno morbido leggermente umido (acqua saponata). Non utilizzare solventi come benzina o alcol. Assicurarsi che le aperture di ventilazione non siano ostruite.

Dove posso trovare ricambi per questo utensile?

Per ricambi e riparazioni, contattare il servizio clienti Ferm o un centro di assistenza autorizzato. Utilizzare solo ricambi originali raccomandati dal produttore.

Qual è la garanzia dell'avvitatore a percussione Ferm CDM1142P?

Le condizioni di garanzia sono dettagliate nel certificato di garanzia fornito con il prodotto. La garanzia copre i difetti di fabbricazione nell'ambito di un uso normale. Conservare la prova d'acquisto.

MANUALE UTENTE CDM1142P Ferm

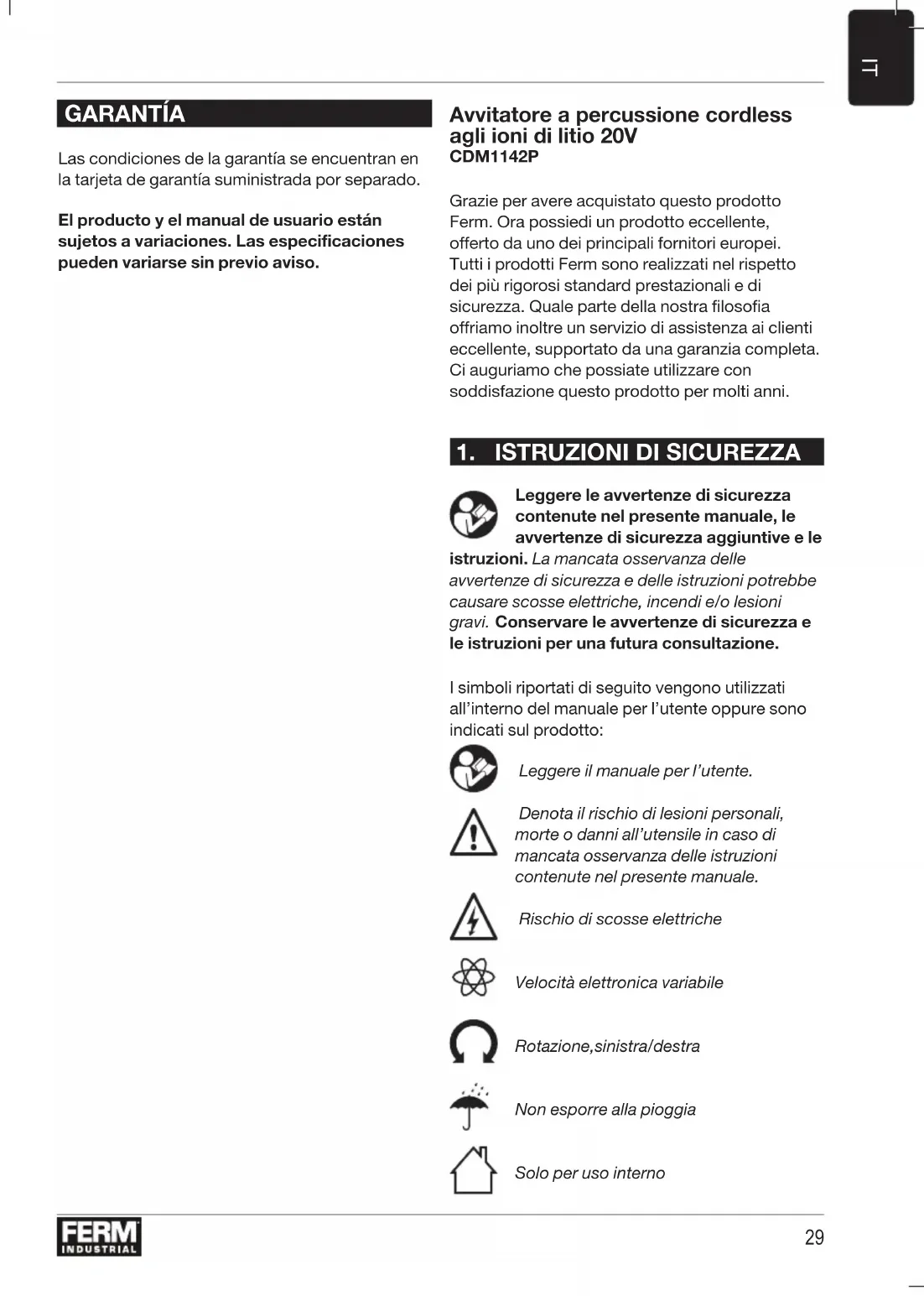

Avvitatore a percussione cordless agli ioni di litio 20V CDM1142P

Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti eccellente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzare con soddisfazione questo prodotto per molti anni.

1. ISTRUZIONI DI SICUREZZA

Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le

istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione.

I simboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Rischio di scosse elettriche

Velocità elettronica variabile

Rotazione, sinistra/destra

Non esporre alla pioggia

Solo per uso interno

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Temperatura massima 40°C

Non gettare la batteria nel fuoco

Non gettare la batteria nell'acqua

Non smaltire il prodotto in contenitori non idonei.

Raccolta differenziata per la batteria agli ioni di litio.

Fusibile miniaturizzato a tempo ritardato

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.

Avvertenze di sicurezza aggiuntive per trapani e avvitatori

Avvertenze di sicurezza per l'esecuzione di fori

a) Quando si eseguono fori a percussione indossare dispositivi di protezione per l'udito. L'esposizione al rumore può provocare la perdita dell'udito.
b) Quando si eseguono operazioni in cui l'accessorio da taglio potrebbe entrare in contatto con fili elettrici nascosti, tenere l'elettroutensile dalle superfici di presa isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile e possono provocare la folgorazione dell'operatore.
c) Prima dell'uso sostenere l'elettroutensile in modo adeguato. Questo elettroutensile produce una coppia di uscita elevata e se non viene sorretto correttamente durante l'uso potrebbe provocare lesioni personali.

Istruzioni di sicurezza per l'uso di punte lunghe

a) Non azionare mai il trapano a una velocità superiore alla velocità massima nominale della punta. A velocità superiori è probabile che la punta si pieghi se viene lasciata ruotare

liberamente senza toccare il pezzo da lavorare, con la possibilità di conseguenti lesioni personali.

b) Iniziare sempre a eseguire un foro a bassa velocità e con la punta a contatto con il pezzo da lavorare. A velocità superiori è probabile che la punta si pieghi se viene lasciata ruotare liberamente senza toccare il pezzo da lavorare, con la possibilità di conseguenti lesioni personali.
c) Applicare pressione solo in linea diretta con la punta (non esercitare una pressione eccessiva). Le punte potrebbero piegarsi e rompersi o provocare la perdita di controllo del trapano con la possibilità di conseguenti lesioni personali.

Avvertenze di sicurezza per la batteria

a) Non aprire la batteria. Pericolo di cortocircuito. b) Proteggere la batteria dal calore, ad esempio dalla luce solare intensa, dal fuoco, dall'acqua e dall'umidità. Pericolo di esplosione.
c) In caso di danni e uso improprio della batteria, potrebbero essere emessi dei vapori. Ventilare l'area e rivolgersi a un medico in caso di malessere. I vapori possono irritare il sistema respiratorio.
d) Utilizzare la batteria solo in combinazione con il prodotto Ferm Industrial. Questo accorgimento protegge la batteria da un sovraccarico pericoloso.
e) La batteria può essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o da una forza applicata esternamente. Si può verificare un cortocircuito interno e la batteria potrebbe bruciare, fumare, esplodere o surriscaldarsi.

Avvertenze di sicurezza per il caricabatterie

Uso previsto

Caricare solo pacchi batteria ricaricabili di tipo CDA1132P e CDA1133P con il caricabatterie.

Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie Ferm Industrial FI20V. L'uso di batterie diverse potrebbe causare gravi lesioni personali o danni all'elettroutensile.

CDA1132P 20V, 2Ah Ioni di litio

CDA1133P 20V, 4Ah Ioni di litio

Il caricabatterie seguente può essere usato per caricare queste batterie.

CDA1131P Caricabatterie rapido

Le batterie della piattaforma di batterie Ferm Industrial FI20V sono intercambiabili con tutti gli elettroutensili con batterie della piattaforma Ferm Industrial FI20V.

Rischi residui

Anche quando l'elettroutensile viene usato rispettando le indicazioni fornite non è possibile eliminare tutti i fattori di rischio residui. Possono insorgere i seguenti rischi associati alle caratteristiche strutturali e di configurazione dell'elettroutensile:

a) problemi di salute derivanti dall'emissione di vibrazioni se l'elettroutensile viene usato per un periodo prolungato oppure se non è adeguatamente gestito e correttamente manutenuto;
b) lesioni personali o danni materiali dovuti ad accessori rotti che si disintegrano.

Avvertenza! Quando è in funzione questo elettroutensile produce un campo elettromagnetico. In determinate circostanze, tale campo elettromagnetico potrebbe interferire con il funzionamento di impianti medici attivi o passivi. Per ridurre il rischio di incidenti gravi o mortali, raccomandiamo alle persone con impianti medici di consultare il proprio medico o il costruttore dell'impianto medicale prima di utilizzare questo elettroutensile.

Sostituzione del cavo di alimentazione

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza.

2.INFORMAZIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo avvitatore a percussione è destinato all'inserimento e allentamento di viti.

Dati tecnici

Macchina CDM1142P
Tensione 20V
Portautensili 6,35 mm 1⁄4” esagono interno
Velocità a vuoto 0-2900/min
Velocità di impatto 0-3300/min
Coppia max. 150 N.m.
Diametro vite macchina	M6–M14mm
Peso (senza batterie) 1,18 kg
Livello di pressione sonora L	_pA 80.0 dB(A), K=3dB(A)
Livello di potenza sonora	L_wA 91.0 dB(A), K=3dB(A)
Vibrazioni	1,740 m/s ^2 K=1,5 m/s ^2

Caricabatterie	CDA1131P
Ingresso del caricabatterie 100-240VAC 50-60Hz, 50W
Uscita del caricabatterie	20V 2A
Tempo di ricarica batteria 2Ah	60 minuti
Tempo di ricarica batteria 4Ah	120 minuti
Batterie raccomandate	CDA1132P, CDA1133P
Peso	0,36 kg

Batteria	CDA1132P
Tipo di batteria	loni di litio
Tensione 20V
Capacità	2.0 Ah
Caricabatterie consigliato	CDA1131P
Peso	0,38 kg

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicato nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 62841; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizza l'elettroutensile per le applicazioni menzionate.

- L'uso dell'elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.

- I momenti in cui l'elettroutensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro.

Descrizione

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-3

Fig. A

1. Elettroutensile
2. Batteria
3. Pulsante di sblocco batteria
4. Indicatore di carica batteria
5. Caricabatterie
6. Indicatori a LED caricabatterie
7. Mandrino esagonale da 1/4" (6,35 mm)
8. Colletto del mandrino
9. Luce di lavoro
10. Selettore di direzione
    11.InterruttoreOn/Off
11. Gancio per cintura

3. UTILIZZO

Prima del primo utilizzo la batteria deve essere caricata.

Rimozione della batteria dall'elettroutensile Fig. B

• Tenere fermo l'elettroutensile (1) saldamente con una mano.
• Premere il pulsante di sblocco della batteria (3) situato nella parte posteriore della batteria (2) con l'altra mano.
• Mantenendo premuto il pulsante (3) fare scorrere indietro la batteria estraendola dall'elettroutensile, come illustrato nella Fig. B.

Inserimento della batteria nell'elettroutensile Fig. B

Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o all'elettroutensile.

• Tenere fermo l'elettroutensile (1) saldamente con una mano.
• Inserire la batteria (2) nella base dell'elettroutensile, come illustrato nella Fig B.
• Spingere in avanti la batteria finché scatta in posizione con un clic.

Verifica dello stato di carica della batteria Fig. C

La batteria inclusa viene fornita in condizioni di carica parziale.

• Per verificare lo stato di carica della batteria, premere brevemente il pulsante (4) sulla batteria.
• La batteria presenta 3 spie che indicano il livello di carica: più spie sono accese più la batteria è carica.

Carica della batteria (con il caricabatterie) Fig. C

• Rimuovere la batteria (2) dall'elettroutensile.
• Capovolgere la batteria (2) e inserirla nel caricabatterie (5), come illustrato nella Fig. C.
• Spingere la batteria finché si incastra nell'apposito alloggiamento.
• Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (6) si illuminano e mostrano lo stato di carica della batteria.

Indicatori a LED (6)

Fig. C
Sul caricabatterie sono presenti 2 indicatori a LED (6) che mostrano lo stato del processo di carica:

Stato LEDrosso:	Stato LEDverde:	Stato caricabatterie
Spento Spento	Corrente assente
Acceso stabile	Spento	Modalità standby:-nessuna batteria inserita oppure-batteria inserita, ma il processo di carica è terminato più di due ore prima
Lampeggiante	Lampeggiante	Batteria difettosa
Acceso stabile	Lampeggiante	In carica
Acceso stabile	Acceso stabile	Carica terminata, batteria completamente carica
Lampeggiante	Spento	La batteria ha raggiunto una temperatura troppo elevata. Il processo di carica è stato sospeso. Il processo di carica riprenderà automaticamente appena la batteria si sarà raffreddata.

• Per caricare completamente la batteria possono essere necessari fino a 60 minuti.
• Una volta caricata la batteria, rimuovere la spina del caricabatterie dalla presa di corrente e rimuovere la batteria dal caricabatterie.
• La batteria può essere riposta o installata direttamente sull'elettroutensile.

Le celle agli ioni di litio possono essere conservate per un lungo periodo senza perdere molto della loro carica. Se si prevede che l'elettroutensile non verrà usato per molto tempo si consiglia di conservare le batterie cariche.

Mandrino a sgancio rapido

Utilizzare solo accessori a percussione esagonale da 1/4" (6,35 mm). Gli accessori non a percussione possono rompersi e causare condizioni pericolose. Ispezionare l'accessorio prima dell'uso per assicurarsi che non presenti crepe.

Posizionare l'interruttore di direzione (10) nella posizione di blocco (centro) o rimuovere il pacco batteria prima di cambiare gli accessori. Per installare un accessorio, inserire completamente l'accessorio. L'accessorio è bloccato in posizione. Per rimuovere un accessorio, tirare il colletto del mandrino (8) lontano dalla parte anteriore dell'utensile. Rimuovere l'accessorio.

Regolazione della direzione di rotazione Fig. A

• Posizionare il selettore di direzione (10) su “←” per stringere le viti o per eseguire perforazioni.
• Posizionare il selettore di direzione (10) su “→” per rimuovere le viti.

Accensione e spegnimento dell'elettroutensile Fig. A

L'interruttore On/Off (11) serve per mettere in funzione l'elettroutensile e regolare la velocità di rotazione.

• Premendo l'interruttore On/Off (11) l'elettroutensile si avvia. L'intensità di pressione dell'interruttore determina la velocità di rotazione del trapano.
• Rilasciando l'interruttore On/Off (11) l'elettroutensile si arresta.
• Spostare il selettore di direzione (10) in posizione centrale per bloccare il movimento dell'interruttore On/Off. Con il selettore di direzione in tale posizione l'elettroutensile non può essere attivato.

Appoggiare l'elettroutensile solamente quando si è arrestato completamente. Non collocarlo su una superficie impolverata in quanto le particelle di polvere potrebbero entrare nel meccanismo.

Luce di lavoro (9)

Fig. A

L'elettroutensile è dotato di una lampada per illuminare l'area di lavoro.

• Si accende automaticamente quando viene premuto l'interruttore On/Off.
• Si spegne automaticamente quando viene premuto l'interruttore On/Off.

Gancio per cintura (12)

Fig. A

L'utensile è dotato di un gancio per appenderlo alla cintura durante l'uso.

Posizionare sempre il selettore di direzione (10) in posizione centrale per evitare l'avvio accidentale dell'elettroutensile.

• Alla consegna il gancio per cintura (12) è montato sul lato sinistro dell'elettroutensile.
• Il gancio può essere rimosso togliendo la vite sul gancio e staccandolo.
• Se preferisce è possibile montarlo sul lato destro dell'elettroutensile.

4.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

GARANZIA

Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
