CDM1142P - Fúró Ferm - Ingyenes használati útmutató

Termék típusa	Akkumulátoros ütvecsavarozó
Márka	Ferm
Modell	CDM1142P
Névleges feszültség	20 V
Akkumulátor típusa	Lítium-ion (Li-ion)
Akkumulátor kapacitás	2 Ah (CDA1132P) vagy 4 Ah (CDA1133P)
Szerszámbefogó	Hatlapú tokmány 6,35 mm (1/4")
Üresjárati fordulatszám	0 – 2900 /perc
Ütési frekvencia	0 – 3300 /perc
Maximális nyomaték	150 Nm
Csavar átmérő	M6 – M14 mm
Súly (akkumulátor nélkül)	1,18 kg
Hangnyomásszint	80 dB(A) (K=3 dB)
Hangteljesítményszint	91 dB(A) (K=3 dB)
Rezgésszint	1,740 m/s² (K=1,5 m/s²)
Töltési idő (2 Ah akkumulátor)	60 perc
Töltési idő (4 Ah akkumulátor)	120 perc
Ajánlott töltő	CDA1131P (100–240 VAC, 50/60 Hz, kimenet 20 V / 2 A)
LED világítás	Igen, beépített, bekapcsoláskor automatikusan világít
Övkampó	Igen, levehető, balra vagy jobbra szerelhető
Forgásirány	Fordítható (bal/jobb) középső reteszeléssel
Elektronikus sebességszabályozó	Igen, a be-/kikapcsoló gomb nyomásával
Karbantartás és tisztítás	Tisztítsa meg a házat egy enyhén nedves puha ruhával; ne használjon oldószereket
Biztonság	Reteszelő kapcsoló (középső állás); kettős szigetelés (II. osztály)
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot a Ferm ügyfélszolgálatával vagy egy hivatalos szervizzel
Garancia	Tekintse meg a mellékelt garanciajegyet

Gyakran ismételt kérdések - CDM1142P Ferm

Hogyan töltsem fel a Ferm CDM1142P csavarozó akkumulátorát?

Távolítsa el az akkumulátort a szerszámból, helyezze be teljesen a CDA1131P töltőbe, majd csatlakoztassa a töltőt a hálózati aljzathoz. A LED-ek jelzik az állapotot: villogó zöld = töltés folyamatban, folyamatos zöld = töltés befejeződött. A töltési idő kb. 60 perc egy 2 Ah-s akkumulátor és 120 perc egy 4 Ah-s akkumulátor esetében.

Mely akkumulátorok kompatibilisek a CDM1142P modellel?

A kompatibilis akkumulátorok a Ferm FI20V ipari platform CDA1132P (20 V, 2 Ah) és CDA1133P (20 V, 4 Ah) modelljei. Más akkumulátorok használata sérülésveszélyt jelenthet.

Mekkora a Ferm CDM1142P ütvecsavarozó maximális nyomatéka?

A maximális nyomaték 150 Nm, ami lehetővé teszi M6-tól M14 mm-ig terjedő gépi csavarok becsavarozását és kicsavarozását.

Hogyan helyezzem be és vegyem ki az akkumulátort a szerszámból?

Az akkumulátor behelyezéséhez csúsztassa a szerszám alján lévő rekeszbe, amíg be nem kattan. Az eltávolításhoz tartsa a szerszámot, nyomja meg az akkumulátor hátulján lévő kioldógombot, és csúsztassa hátrafelé.

Hogyan változtassam meg a csavarozó forgásirányát?

Használja a be-/kikapcsoló gomb felett található forgásirány-kapcsolót. Tolja balra (←) a csavarozáshoz vagy fúráshoz, jobbra (→) a kicsavarozáshoz. A középső állás reteszeli a kapcsolót.

Hogyan szereljek fel tartozékokat a hatlapú tokmányba?

Győződjön meg arról, hogy a forgásirány-kapcsoló középső állásban van, vagy az akkumulátor le van véve. Helyezzen be egy 6,35 mm (1/4") hatlapú tartozékot teljesen a tokmányba. Eltávolításhoz húzza előre a tokmánygyűrűt, és vegye ki a tartozékot.

Mit tegyek, ha az akkumulátor nem tölt?

Ellenőrizze, hogy a töltő be van-e dugva és az akkumulátor megfelelően be van-e helyezve. Ha a piros LED villog és a zöld is villog, az akkumulátor hibás. Ha csak a piros villog, az akkumulátor túl meleg: a töltés automatikusan folytatódik lehűlés után.

Hogyan karbantartsam a Ferm CDM1142P csavarozót?

Tisztítás előtt kapcsolja ki a szerszámot és vegye ki az akkumulátort. Tisztítsa meg a házat egy enyhén nedves (szappanos vízzel) puha ruhával. Ne használjon oldószereket, mint pl. benzin vagy alkohol. Győződjön meg arról, hogy a szellőzőnyílások nincsenek elzárva.

Hol találok pótalkatrészeket ehhez a szerszámhoz?

Alkatrészekhez és javításhoz vegye fel a kapcsolatot a Ferm ügyfélszolgálatával vagy egy hivatalos szervizzel. Csak a gyártó által ajánlott eredeti alkatrészeket használja.

Mi a Ferm CDM1142P ütvecsavarozó garanciája?

A garancia feltételeit a termékhez mellékelt garanciajegy tartalmazza. A garancia kiterjed a gyártási hibákra normál használat mellett. Őrizze meg a vásárlást igazoló dokumentumot.

HASZNÁLATI ÚTMUTATÓ CDM1142P Ferm

Lítium-ion akkumulátoros ütóműves csavarbehajtó 20 V CDM1142P

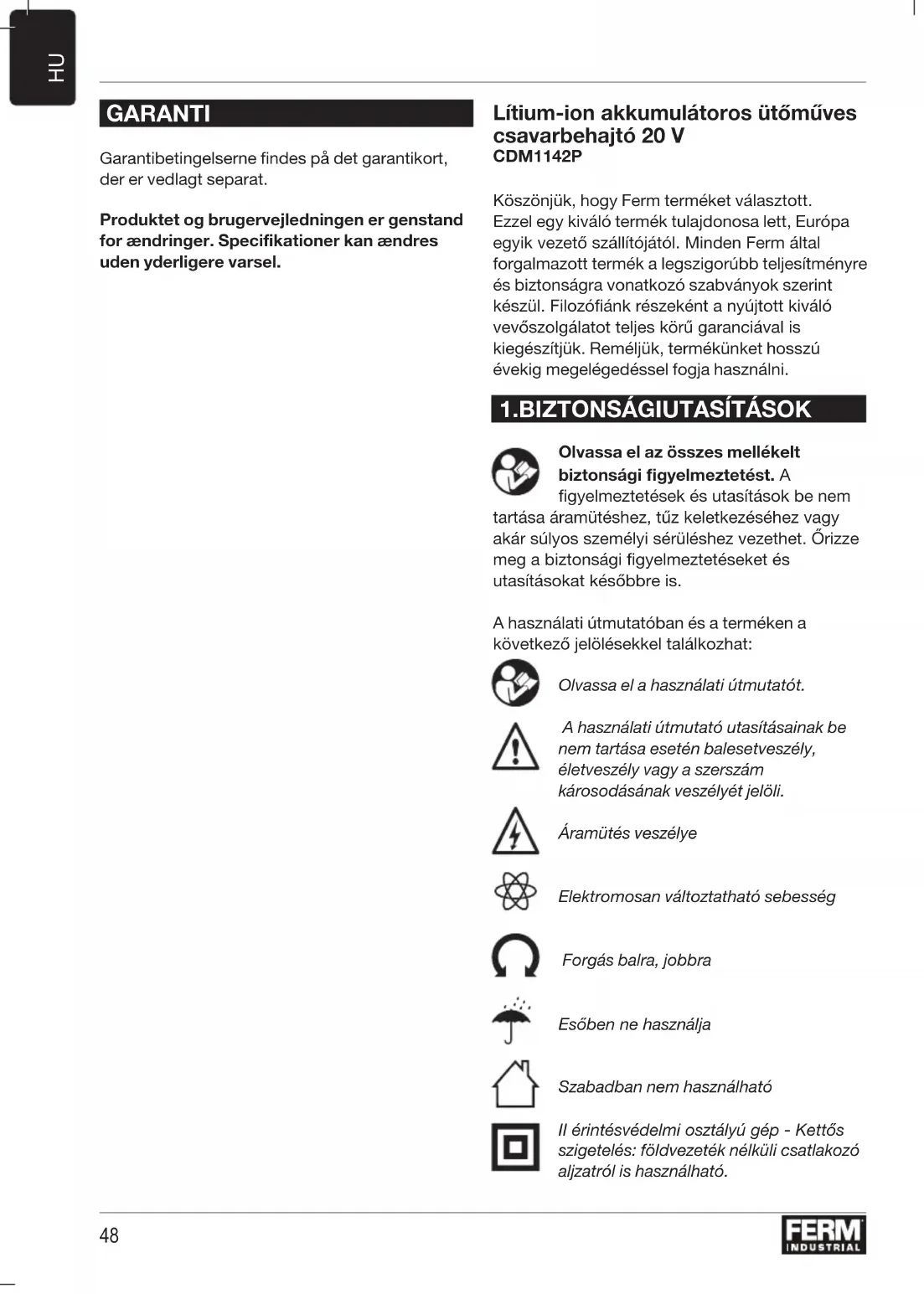

Köszönjük, hogy Ferm terméket választott. Ezzel egy kiváló termék tulajdonosa lett, Európa egyik vezető szállítójától. Minden Ferm által forgalmazott termék a legszigorúbb teljesítményre és biztonságra vonatkozó szabványok szerint készül. Filozófiánk részeként a nyújtott kiváló vevőszolgálatot teljes körű garanciával is kiegészítjük. Reméljük, termékünket hosszú évekig megelégedéssel fogja használni.

1.BIZTONSÁGIUTASÍTÁSOK

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A

figyelmeztetések és utasítások be nem

tartása áramütéshez, tüz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Örizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

A használati útmutató utasításainak be nem tartása esetén balesetveszély, életveszély vagy a szerszám károsodásának veszélyét jelöli.

Áramütés veszélye

Elektromosan változtatható sebesség

Forgás balra, jobbra

Esőben ne használja

Szabadban nem használható

II érintésvédelmi osztályú gép - Kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

Max hömérséklet 40°C

Az akkumulátort tüzbe dobni tilos

Az akkumulátort vízbe dobni tilos

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A Lítium-ionos akkumulátort külön kell begyűjteni.

Késleltető miniatűr olvadóbetét

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

További biztonsági fúrókhoz és csavarozókhoz

Biztonsági figyelmeztetések fúrókhoz

a) Ütvefúrásnál viseljen hallásvédőt. A magas zajszint halláskárosodást okozhat.
b) Az elektromos szerszámot a szigetelt markolási felületein fogja, amikor olyan munkát végez vele, ahol a kötőelem rejtett vezetéket érhet. Ha a tartozék feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülnek, és a kezelőt áramütés érheti.
c) Használat előtt megfelelően markolja meg a szerszámot. Ez a szerszám nagy nyomatékot ad le, és ha munka közben nem markolja eléggé, elvesztheti felette az uralmát, és sérülést szenvedhet.

Biztonsági útmutatások hosszú fúrószárak használatához

a) Soha ne működtesse a fúrószárat a maximális névleges fordulatszámánál magasabb fordulatszámon. Magasabb fordulatszámon a fúrószár valószínűleg elhajlik, ha a munkadarab értintése nélkül hagyják szabadon forogni, és személyi sérülést okozhat.

b) A fúrást mindig alacsony fordulatszámon kezdje, és a fúrószár érjen hozzá a munkadarabhoz. Magasabb fordulatszámon a fúrószár valószínűleg elhajlik, ha a munkadarab

értintése nélkül hagyják szabadon forogni, és személyi sérülést okozhat.

c) Csak hossztengelyének irányában nyomja a fúrószárat, és túl nagy nyomást ne gyakoroljon rá. A fúrószár elgörbülhet, amiatt eltörhet, a kezelő elveszítheti a szerszám feletti uralmát, és megsérülhet.

Biztonsági figyelmeztetések az akkumulátorhoz

a) Ne bontsa szét az akkumulátort. Rövidzárlat veszélye.
b) Hőbehatástól védje az akkumulátort, pl. ne tegye ki folyamatos erős napsugárzásnak, tűztől, víztől és más nedvességtől is védje. Robbanásveszély.
c) Ha az akkumulátor sérült, vagy rendellenesen használják, gözök áramolhatnak belőle. Szellőztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segítséget. A gözök irritálhatják a légutakat.
d) Az akkumulátort csak a Ferm Industrial termékéhez használja. Ezzel az intézkedéssel veszélyes túlterheléstől védi az akkumulátorát.
e) Az akkumulátor megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszakosan manipulálják. Belső rövidzárlat következhet be, amitől az akkumulátor leéghet, füstölhet, robbanhat vagy túlmelegedhet.

Biztonsági figyelmeztetések a töltóhöz Rendeltetése

Csak CDA1132P és CDA1133P típusú akkumulátort töltsön akkucsomagok a töltővel.

Ferm Industrial FI20V akkumulátorplatformból csak a következő akkumulátorokat használja. Más akkumulátor használata súlyos sérüléshez és a szerszám károsodásához vezethet.

CDA1132P 20 V, 2 Ah-s lítium-ion

CDA1133P 20 V, 4 Ah-s lítium-ion

Ezek az akkumulátorok az alábbi töltővel tölthetők.

CDA1131P Gyorstöltö

A Ferm Industrial FI20V platform akkumulátorai csereszabatosak minden Ferm Industrial FI20V akkumulátor platform szerszámaival.

Fennmaradó kockázatok

Vannak olyan kockázati tényezők, amelyeket nem lehet kiküszöbölni, még a villamos kéziszerszám rendeltetésszerű használata esetén sem. A villamos kéziszerszám konstrukciójával, kialakításával kapcsolatosan a következő kockázatok léphetnek fel.

a) A villamos kéziszerszám hosszabb időn át tartó használata vagy nem megfelelő kezelése és fenntartása esetén a rezgéskibocsátás miatt fellépő egészségkárosodások.
b) Baleset, dologi károk a hirtelen elrepülő törött tartozékok miatt.

Figyelem! A villamos kéziszerszám működése elektromágneses mező keltésével jár együtt. Ez a mező bizonyos körülmények között zavarhatja az aktív vagy passzív implantátumokat. Javasoljuk, hogy a súlyos, halálos sérülések kockázatának csökkentése érdekében az implantátummal élő személyek a gép használata előtt kérjék ki orvosuk és a gyógyászati implantátum gyártójának tanácsát.

Csatlakozóvezeték csere

Ha a hálózati csatlakozódugó megsérült, a veszélyhelyzetek elkerülése érdekében ki kell cseréltetni a gyártóval, megbízott szervizzel vagy más, hasonlóan képzett személlyel.

2.GÉPISMERTETÉSE

Rendeltetése

Az ütöműves csavarbehajtó csavarok behajtására és meglazítására szolgál.

Műszaki adatok

Gép CDM1142P

Feszültség 20V

Szerszámbefogó 6,35 mm-es (1⁄4") belső hatszögű

Üresjárati fordulatszám 0-2900/min

Ütésszám 0-3300/min

Max. Nyomaték 150 Nm.

Gépcsavar átmérője M6–M14 mm

Súly (akkucsomag nélkül) 1,18 kg

Hangnyomásszint L	_pA 80.0 dB(A), K=3dB(A)
Hangteljesítményszint L	_wA 91.0 dB(A), K=3dB(A)
Súlyozott effektívrezgésgyorsulás	1,740 m/s ^2 K=1,5 m/s ^2

Töltö CDA1131P

Töltő felvett feszültsége	100-240 VAC 50-60 Hz, 50 W
Töltő leadott feszültsége	20V 2A
2 Ah-s akkumulátor töltési ideje	60 perc
4 Ah-s akkumulátor töltési ideje	120 perc
Ajánlott akkumulátorok	CDA1132P, CDA1133P
Súly	0,36 kg

Akkumulátor	CDA1132P
Akkumulátor típusa	Lítium-ion
Feszültség	20V
Kapacitás 2,0 Ah
Javasolt töltő	CDA1131P
Súly	0,38 kg

Rezgés értékek

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 62841 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

Leírás

A szövegbeli számok a 2-3 oldal képeire utalnak.

A ábra

1. Gép
2. Akkumulátor

3. Akkumulátor kioldó gomb

4. Akkumulátor töltés jelző

5. Töltő
6. Töltés jelző LED-ek
7. 6,35 mm-es (1/4") hatszögű tokmány
8. Tokmánygyűrű
9. Üzemi világítás
   10.Irányváltókapcsoló
   11.Ki-/bekapcsoló
   12.Övkampó

3. MÜKÖDÉS

Az akkumulátort első használat előtt először fel kell tölteni.

Az akkumulátor kivétele a gépből B ábra

• Tartsa meg erősen a gépet (1) fél kézzel.
• Másik kézzel nyomja le az akkumulátor kioldó gombot (3) az akkumulátor hátoldalán (2).
• A gombot (3) nyomva tartva hátrafelé csúsztassa ki az akkumulátort a gépből, ahogy a B ábra mutatja.

Az akkumulátor behelyezése a gépbe B ábra

A töltöre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen.

• Tartsa meg erősen a gépet (1) fél kézzel.
• Tegye az akkumulátort (2) a gép talpába a B ábrán látható módon.
• Kattanásig nyomja az akkumulátort a helyére.

Az akkumulátor töltési állapotának ellenőrzése C ábra

A mellékelt akkumulátor részlegesen feltöltött állapotú.

• A töltöttségi szint ellenőrzéséhez nyomja meg röviden a gombot (4).
• Az akkumulátor 3 lámpával mutatja a töltési szintet, minél több világít, annál több töltése van még az akkumulátornak.

Az akkumulátor töltése (a töltővel) C ábra

• Vegye ki a gépből az akkumulátort (2).

• Fordítsa fejjel lefelé az akkumulátort (2) és csúsztassa a töltőre (5) a C ábrán látható módon.

• Nyomja be egészen az akkumulátort a nyílásba.

• Dugja a töltő dugót villamos aljzatba és várjon. A gépen a LED jelzők (6) világítani kezdenek és jelzik a töltő állapotát.

LED jelzőlámpa (6) C ábra

A töltön 2 LED jelzőlámpa (6) van, amelyek mutatják a töltési folyamatot:

Piros LED állapot:	Zöld LED állapot:	Töltés állapot
Nem világít	Nem világít	Nincs áram
Világít Nem	világít	Készenlét mód:-Nincs behelyezve akkumulátor vagy-Van akkumulátor behelyezve, de a töltés már több mint 2 órája befejeződött.
Villog Villog	Meghibásodott akkumulátor
Világít Villog	Akkumulátor töltődik
Világít Világít		Akkumulátor töltése kész, teljesen feltöltődött.
Villog Nem	világít	Az akkumulátor túl meleg, a töltés egyelőre várakozik. A töltés automatikusan folytatódik, miután az akkumulátor lehült.

• Az akkumulátor teljes feltöltése 60 percet vesz igénybe.
• Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.
• Az akkumulátor tárolható vagy közvetlenül behelyezhető a gépbe.

A lítium-ionos cellák sokáig tárolhatók anélkül, hogy sokat veszítenének a töltésükből. Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.

Gyorstokmány

Csak 6,35 mm-es (1/4") hatszögű ütőtartozékot használjon. Nem ütésre készült tartozékok eltörhetnek, és veszélyt teremthetnek. Használat előtt vizsgálja át a tartozékot, nincsenek-e rajta repedések.

Tartozékcse elött állítsa az irányváltó kapcsolót (10) reteszelt (középső) helyzetbe, vagy vegye ki az akkucsomagot a szerszámból. Felszerelésnél a tartozékot teljes mértékben illessze be. A tartozék rögzítődik a helyén. Tartozék eltávolításához húzza el a tokmánygyűrút (8) a szerszám homlokrészétől. Vegye le a tartozékot.

A forgásirány beállítása

A ábra

• Fúráskor, csavar behajtáskor az irányváltó kapcsolót (10) állítsa a ‘←’ jelhez.
• Csavar kivételkor az irányváltó kapcsolót (10) állítsa a ‘→’ jelhez.

A gép bekapcsolása, kikapcsolása

A ábra

A be/ki kapcsoló (11) szolgál a gép bekapcsolására és a fordulatszám beállítására.

• A be/ki kapcsoló (11) megnyomásával bekapcsolódik a gép, minél jobban benyomja annál gyorsabban forog a fúró.
• A be/ki kapcsoló (11) elengedésekor a gép kikapcsolódik.
• Az irányváltó kapcsolót (10) a középső helyzetbe téve a be/ki kapcsoló gomb nem tud elmozdulni. Ebben a helyzetben ne lehet bekapcsolni.

Csak akkor tegye le a gépet, ha már teljesen leállt. Ne tegye poros helyre, mert a porrészecskék bekerülhetnek a szerkezetbe.

Üzemi világítás (9)

A ábra

A gépen van üzemi világítás, amely megvilágítja a munkaterületet.

• A be/ki kapcsoló gomb megnyomásakor automatikusan bekapcsolódik.
• A be/ki kapcsoló gomb elengedésekor automatikusan kikapcsolódik.

Övtartó (12)

A ábra

A gépen levő övtartóval a gépet az övére akaszthatja használat közben.

A gép véletlen elindításának megakadályozására az irányváltó kapcsolót (10) mindig tegye a középső helyzetbe.

• Az övtartó (12) kiszállításkor a gép bal oldalán van.
• A csavar kivétele után könnyen levehető az övtartó.
• Felszerelhető a gép jobb oldalára is, ha inkább úgy szeretnék.

4.KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és vegye ki belőle az akkumulátort.

A gép vázat rendszeresen, lehetőleg minden használat után törölje át puha ruhával. Ellenőrizze, hogy a szellőzőnyílásokat por, piszok ne tömje el. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, gázolajat, alkoholt, ammóniát stb ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.

Csak EU országokban

Villamos kéziszerszámok nem kerülhetnek a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EK európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és hulladékot környezetbarát módon kell kezelni.

JÓTÁLLÁS

A jótállási feltételek a mellékelt külön jótállási jegyen találhatók.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
