CDM1142P - Perforar Ferm - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro atornillador de impacto inalámbrico
Marca	Ferm
Modelo	CDM1142P
Tensión nominal	20 V
Tipo de batería	Lithium-Ion (Li-Ion)
Capacidad de la batería	2 Ah (CDA1132P) o 4 Ah (CDA1133P)
Portaherramientas	Portabrocas hexagonal 6,35 mm (1/4")
Velocidad sin carga	0 – 2900 /min
Frecuencia de impacto	0 – 3300 /min
Par máximo	150 Nm
Diámetro de tornillo	M6 – M14 mm
Peso (sin batería)	1,18 kg
Nivel de presión sonora	80 dB(A) (K=3 dB)
Nivel de potencia sonora	91 dB(A) (K=3 dB)
Nivel de vibraciones	1,740 m/s² (K=1,5 m/s²)
Tiempo de carga (batería 2 Ah)	60 minutos
Tiempo de carga (batería 4 Ah)	120 minutos
Cargador recomendado	CDA1131P (100–240 VAC, 50/60 Hz, salida 20 V / 2 A)
Iluminación LED	Sí, integrada, se enciende automáticamente al poner en marcha
Gancho para cinturón	Sí, extraíble y montable a izquierda o derecha
Sentido de giro	Reversible (izquierda/derecha) con bloqueo central
Variador electrónico de velocidad	Sí, mediante presión en el interruptor de encendido/apagado
Mantenimiento y limpieza	Limpiar la carcasa con un paño suave ligeramente húmedo; no usar disolventes
Seguridad	Interruptor de bloqueo (posición central); doble aislamiento (clase II)
Piezas de repuesto y reparabilidad	Contactar con el servicio de atención al cliente de Ferm o un centro autorizado
Garantía	Consultar el certificado de garantía proporcionado

Preguntas frecuentes - CDM1142P Ferm

¿Cómo cargar la batería del taladro atornillador de impacto Ferm CDM1142P?

Retire la batería de la herramienta, insértela en el cargador CDA1131P hasta el fondo, luego enchufe el cargador a una toma de corriente. Los LED indican el estado: verde parpadeante = cargando, verde fijo = carga completada. El tiempo de carga es de aproximadamente 60 min para una batería de 2 Ah y 120 min para una batería de 4 Ah.

¿Qué baterías son compatibles con el modelo CDM1142P?

Las baterías compatibles son los modelos CDA1132P (20 V, 2 Ah) y CDA1133P (20 V, 4 Ah) de la plataforma industrial Ferm FI20V. El uso de otras baterías puede presentar un riesgo de lesiones.

¿Cuál es el par máximo del taladro atornillador de impacto Ferm CDM1142P?

El par máximo es de 150 Nm, lo que permite atornillar y desatornillar tornillos para máquinas de M6 a M14 mm.

¿Cómo insertar y retirar la batería de la herramienta?

Para insertar la batería, deslícela en el alojamiento en la base de la herramienta hasta que encaje. Para retirarla, sostenga la herramienta, presione el botón de desbloqueo situado en la parte trasera de la batería y deslícela hacia atrás.

¿Cómo cambiar el sentido de giro del atornillador?

Use el conmutador de sentido de giro situado encima del interruptor de encendido/apagado. Empújelo hacia la izquierda (←) para atornillar o taladrar, hacia la derecha (→) para desatornillar. La posición central bloquea el interruptor.

¿Cómo instalar los accesorios en el portabrocas hexagonal?

Asegúrese de que el conmutador de sentido esté en la posición central o de que la batería esté retirada. Inserte a fondo un accesorio hexagonal de 6,35 mm (1/4") en el portabrocas. Para retirarlo, aleje el anillo del portabrocas hacia adelante y saque el accesorio.

¿Qué hacer si la batería no carga?

Verifique que el cargador esté enchufado y que la batería esté bien insertada. Si el LED rojo parpadea y el verde también parpadea, la batería está defectuosa. Si solo parpadea el rojo, la batería está demasiado caliente: la carga se reanudará automáticamente después del enfriamiento.

¿Cómo mantener el taladro atornillador de impacto Ferm CDM1142P?

Antes de cualquier limpieza, apague la herramienta y retire la batería. Limpie la carcasa con un paño suave ligeramente húmedo (agua jabonosa). No use disolventes como gasolina o alcohol. Verifique que las aberturas de ventilación no estén obstruidas.

¿Dónde puedo encontrar piezas de repuesto para esta herramienta?

Para piezas de repuesto y reparación, contacte con el servicio de atención al cliente de Ferm o un centro de servicio autorizado. Use solo piezas originales recomendadas por el fabricante.

¿Cuál es la garantía del taladro atornillador de impacto Ferm CDM1142P?

Las condiciones de garantía se detallan en el certificado de garantía proporcionado con el producto. La garantía cubre defectos de fabricación en condiciones de uso normal. Conserve el comprobante de compra.

MANUAL DE USUARIO CDM1142P Ferm

Destornillador de impacto de iones de litio inalámbrico 20V CDM1142P

Gracias por comprar este producto de Ferm. Ahora dispone de un excelente producto, suministrado por uno de los principales proveedores de Europa. Todos los productos suministrados por Ferm son fabricados de acuerdo con los más elevados estándares de rendimiento y seguridad. Como parte de nuestra filosofía, proporcionamos también un excelente servicio al cliente, respaldado por nuestra garantía integral. Esperamos que disfrute del uso de este producto durante muchos años.

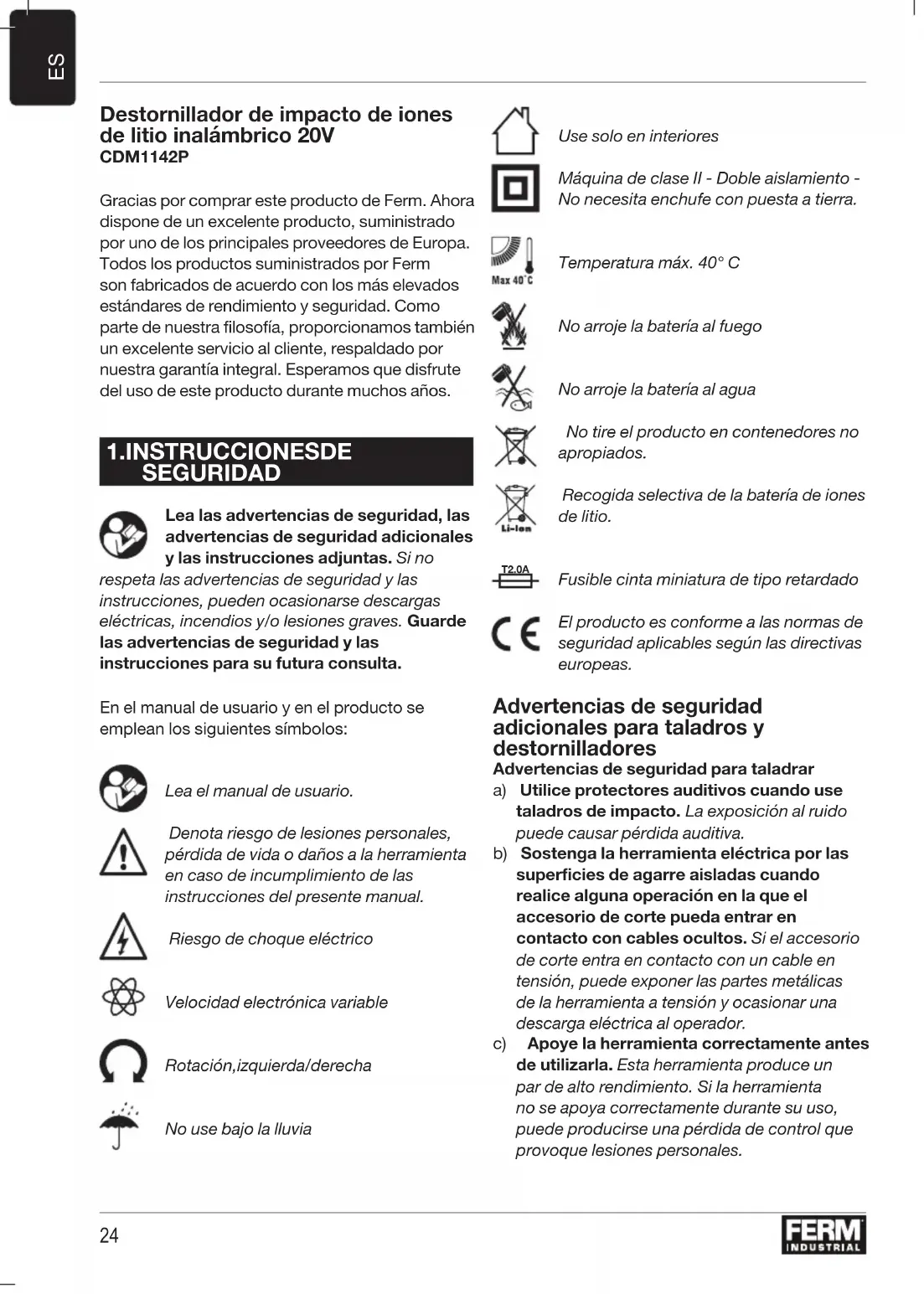

1.INSTRUCCIONESDE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. Si no

respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta.

En el manual de usuario y en el producto se emplean los siguientes símbolos:

Lea el manual de usuario.

Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

Riesgo de choque eléctrico

Velocidad electrónica variable

Rotación, izquierda/derecha

No use bajo la lluvia

Use solo en interiores

Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra.

No arroje la batería al fuego

No arroje la batería al agua

No tire el producto en contenedores no apropiados.

Recogida selectiva de la batería de iones de litio.

El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

Advertencias de seguridad adicionales para taladros y destornilladores

Advertencias de seguridad para taladrar

a) Utilice protectores auditivos cuando use taladros de impacto. La exposición al ruido puede causar pérdida auditiva.
b) Sostenga la herramienta eléctrica por las superficies de agarre aisladas cuando realice alguna operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos. Si el accesorio de corte entra en contacto con un cable en tensión, puede exponer las partes metálicas de la herramienta a tensión y ocasionar una descarga eléctrica al operador.
c) Apoye la herramienta correctamente antes de utilizarla. Esta herramienta produce un par de alto rendimiento. Si la herramienta no se apoya correctamente durante su uso, puede producirse una pérdida de control que provoque lesiones personales.

Instrucciones de seguridad al utilizar brocas largas

a) No las utilice nunca a una velocidad mayor que la velocidad máxima de la broca. A velocidades elevadas, la broca puede doblarse si se deja girar libremente sin entrar en contacto con la pieza de trabajo, provocando lesiones corporales.
b) Inicie el taladrado a baja velocidad y con la punta de la broca en contacto con la pieza de trabajo. A velocidades elevadas, la broca puede doblarse si se deja girar libremente sin entrar en contacto con la pieza de trabajo, provocando lesiones corporales.
c) Aplique presión únicamente en línea directa con la broca y sin ejercer excesiva presión. Las brocas pueden doblarse y provocar la pérdida de control y lesiones corporales.

ADVERTENCIAS DE SEGURIDAD PARA LA BATERÍA

a) No abra la batería. Existe peligro de cortocircuito.
b) Proteja la batería del calor, p. ej., de la luz solar intensa continua, los incendios, el agua y la humedad. Peligro de explosión.
c) En caso de daño y un uso incorrecto de la batería, se pueden emitir vapores. Ventile el área y busque asistencia médico en caso de queja. Los vapores pueden irritar el sistema respiratorio.
d) Utilice la batería solo junto con su producto Ferm Industrial. Esta medida protege la batería de sobrecargas peligrosas.
e) La batería puede sufrir daños ocasionados por objetos puntiagudos como clavos o destornilladores o por fuerzas externas ejercidas sobre ella. Puede producirse un cortocircuito interno que dé lugar a que la batería se incendie, emita humo, explote o se sobrecaliente.

Advertencias de seguridad para el cargador

Uso previsto

Cargue los paquetes de baterías CDA1132P y CDA1133P recargables con el cargador.

Use solo las siguientes baterías de la plataforma de baterías Ferm Industrial FI20V. El uso de cualquier otra batería puede causar lesiones

graves o dañar la herramienta.

CDA1132P 20 V, 2 Ah de iones de litio

CDA1133P 20 V, 4 Ah de iones de litio

Para cargar estas baterías se puede utilizar el siguiente cargador de batería.

Cargador rápido CDA1131P

Las baterías de la plataforma de baterías Ferm Industrial FI20V son intercambiables con todas las herramientas de la plataforma de baterías Ferm Industrial FI20V.

Riesgos residuales

Aunque la herramienta sea usada según se prescribe, es imposible eliminar todos los factores de riesgo residual. Pueden surgir los siguientes peligros en relación con la fabricación y el diseño de las herramientas eléctricas:

a) Problemas de salud derivados de la emisión de las vibraciones, si la herramienta eléctrica se usa durante un periodo de tiempo prolongado o no se maneja y mantiene adecuadamente.
b) Lesiones y daños materiales debidos a accesorios rotos que se caen repentinamente.

Advertencia Esta herramienta eléctrica produce un campo electromagnético durante el funcionamiento. Este campo puede interferir bajo algunas circunstancias con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones serias o fatales, recomendamos que las personas con implantes médicos consulten a su médico y al fabricante del implante médico antes de utilizar esta herramienta eléctrica.

Sustitución del cable de alimentación

Si el cable de alimentación se daña, debe ser sustituido por el fabricante, sus centros de servicios u otras personas con cualificación similar, para evitar peligros.

2. INFORMACIÓN DE LA MAQUINA

Uso previsto

Este taladro inalámbrico ha sido diseñado para atornillar y aflojar tornillos y para taladrar madera, metales y plásticos.

Especificaciones técnicas

Máquina CDM1142P
Voltaje 20 V
Soporte de la herramienta 6,35 mm 1⁄4” hexágono interno
Sin velocidad de carga 0-2900/min
Velocidad de impacto 0-3300/min
Par de apriete máx. 150 N.m.
Diámetro del destornillador M6–M14mm
Peso (sin el paquete de baterías) 1,18 kg
Nivel de presión acústica L	_pA 80.0 dB(A), K=3dB(A)
Nivel de presión acústica L	_wA 91.0 dB(A), K=3dB(A)
Vibración 1,740 m/s	^2K=1,5 m/s^2

Cargador CDA1131P

Entrada del cargador 100-240VAC 50-60Hz, 50W
Salida del cargador	20V 2A
Tiempo de carga de la batería de 2 Ah	60 minutos
Tiempo de carga de la batería de 4 Ah	120 minutos
Baterías recomendadas	CDA1132P, CDA1133P
Peso	0,36 kg

Batería	CDA1132P
Tipo de batería	lones de litio
Voltaje 20 V
Capacidad	2,0 Ah
Cargador recomendado	CDA1131P
Peso	0,38 kg

Nivel de vibración

El nivel de vibraciones emitidas declarado en el presente manual de instrucciones ha sido medido de acuerdo con una prueba normalizada indicada en la norma EN 62841; puede usarse para comparar una herramienta con otra y como evaluación preliminar de exposición a la vibración cuando se usa una herramienta para las aplicaciones mencionadas.

• Usar la herramienta para diferentes aplicaciones o con accesorios diferentes o escasamente mantenidos, puede aumentar significativamente el nivel de exposición.
• Cuando la herramienta está apagada o está en funcionamiento pero no está ejecutando realmente ninguna tarea puede reducirse significativamente el nivel de exposición.

Protéjase contra los efectos de las vibraciones haciendo el mantenimiento a la herramienta y a sus accesorios, manteniendo las manos calientes y organizando sus patrones de trabajo.

Descripción

Los números del texto se refieren a los diagramas de las páginas 2-3

Fig. A

1. Máquina
2. Batería
3. Botón de desbloqueo de la batería
4. Indicación de carga de la batería
5. Cargador
6. Indicadores LED del cargador
7. Portabrocas hexagonal de 1/4" (6,35 mm)
8. Cuello del portabrocas
9. Luz de trabajo
10. Interruptor de dirección
11. Interruptor de Encendido/Apagado
12. Gancho para cinturón

3.FUNCIONAMIENTO

Debe cargarse la batería antes de usar por primera vez la herramienta.

Extraer la batería de la máquina Fig. B

• Aferre la máquina (1) firmemente con una mano.
• Apriete el botón de desbloqueo de la batería (3) situado en la parte posterior de la batería (2) con la otra mano.
• Mantenga apretado el botón (3) y deslice la batería hacia atrás para sacarla de la máquina, como se muestra en la Fig. B.

Insertar la batería en la máquina Fig. B

Compruebe que la parte exterior de la batería esté limpia y seca antes de colocarla en el cargador o en la máquina.

• Aferre la máquina (1) firmemente con una mano.
• Inserte la batería (2) en la base de la máquina como se muestra en la Fig. B.
• Pulse la batería más hacia delante hasta que haga clic en su sitio.

Comprobar el estado de carga de la batería Fig. C

La batería suministrada está parcialmente cargada.

• Para comprobar el estado de carga de la batería, apriete brevemente el botón (4) de la batería.
• La batería tiene 3 luces que indican el nivel de carga, cuantas más luces tiene, más batería queda.

Carga de la batería (con el cargador) Fig. C

• Extraiga la batería (2) de la máquina.
• Dé vuelta la batería (2) y deslícela en el cargador (5) como se muestra en la Fig. C.
• Empuje la batería hasta que quede totalmente colocada en la ranura.
• Enchufe el enchufe del cargador en una toma de corriente eléctrica y espere un poco. Los indicadores de LED del cargador (6) se encenderán y mostrarán el estado del cargador.

Indicadores de LED (6)

Fig. C El cargador tiene 2 indicadores de LED (6) que indican el estado del proceso de carga:

Estado del LED rojo:	Estado del LED verde:	Estado del cargador
Apagado Apagado Sin energía
Encendido Apagado		Modo de espera:-Ninguna batería insertada o,-Batería insertada pero la carga ha finalizado hace más de 2 horas
Parpadeo Parpadeo Batería defectuosa
Encendido Parpadeo Carga de la batería en curso
Encendido Encendido		Ha finalizado la carga de la batería, batería totalmente cargada
Parpadeo Apagado		La batería está demasiado caliente, el proceso de carga está en espera. La carga iniciará automáticamente después de que la batería se haya enfriado.

• La carga completa de la batería puede llevar hasta 60 minutos.
• Después de que la batería esté totalmente cargada, desenchufe el enchufe del cargador de la toma de corriente y extraiga la batería del cargador.
• La batería puede guardarse o directamente instalarse en la máquina.

Las celdas de iones de litio pueden guardarse por un largo periodo sin perder mucho la carga. Cuando la máquina no se utilizará por un largo periodo de tiempo, es conveniente guardar la batería cargada.

Portabrocas de liberación rápida

Utilice únicamente accesorios de impacto hexagonales de 1/4" (6,35 mm). EL uso de accesorios que no sean de impacto pueden provocar roturas y situaciones de peligro. Inspeccione el accesorio antes de utilizarlo para garantizar la ausencia de grietas.

Coloque el interruptor de dirección (10) en la posición de desbloqueo (centro) o saque el paquete de baterías antes de cambiar los accesorios. Para instalar un accesorio, insértelo por completo. El accesorio debe encajar en su lugar. Para retirar un accesorio, tire del cuello del portabrocas (8) para sacarlo de la parte frontal de la herramienta. Retire el accesorio.

Ajuste de la dirección de rotación Fig. A

• Coloque el interruptor de dirección (10) en la posición ‘←’ para atornillar o para usar como taladro.
• Coloque el interruptor de dirección (10) en la posición ‘→’ para sacar tornillos.

Cambiar la máquina entre encendido y apagado Fig. A

El interruptor de encendido/apagado (11) se usa para activar la máquina y ajustar la velocidad de rotación.

• Al pulsar el interruptor de encendido/apagado (11) se activa la máquina, cuanto más se pulsa el interruptor, más veloz se vuelve el taladro.
• Al soltar el interruptor de encendido/apagado (11) se detiene la máquina.
• Mueva el interruptor de inversión de dirección (10) a la posición intermedia para bloquear el movimiento del interruptor de encendido/apagado. No puede activarse en esta posición.

Apoye la máquina solo cuando se haya detenido completamente. No la coloque sobre superficies polvorientas donde las partículas de polvo puedan entrar en el mecanismo.

Luz de trabajo (9)

Fig. A

La máquina está dotada de una luz de trabajo para iluminar el lugar de trabajo.

• Se enciende automáticamente al pulsar el interruptor de encendido/apagado.
• Se apaga automáticamente al volver a liberar el interruptor de encendido/apagado.

Gancho para cinturón (12)

Fig. A

La máquina está dotada de un gancho para cinturón para colgar la máquina en el cinturón durante el uso.

Cambie siempre el interruptor de dirección (10) a la posición media para evitar el arranque accidental de la máquina.

• Cuando se suministra, el gancho para cinturón (12) está montado en el lado izquierdo de la máquina.
• Puede extraerse fácilmente sacando el tornillo del gancho y después el gancho.
• Puede montarse en el lado derecho de la máquina si se prefiere.

4.MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el paquete de baterías de la máquina.

Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

GARANTÍA

Las condiciones de la garantía se encuentran en la tarjeta de garantía suministrada por separado.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.
