Typ produktu	Bezdrôtový rázový uťahovák
Značka	Ferm
Model	CDM1142P
Menovité napätie	20 V
Typ batérie	Lítium-iónová (Li-Ion)
Kapacita batérie	2 Ah (CDA1132P) alebo 4 Ah (CDA1133P)
Upínanie nástroja	Šesťhranné upínanie 6,35 mm (1/4")
Voľnobežné otáčky	0 – 2900 ot/min
Frekvencia úderov	0 – 3300 úderov/min
Maximálny krútiaci moment	150 Nm
Priemer skrutky	M6 – M14 mm
Hmotnosť (bez batérie)	1,18 kg
Hladina akustického tlaku	80 dB(A) (K=3 dB)
Hladina akustického výkonu	91 dB(A) (K=3 dB)
Úroveň vibrácií	1,740 m/s² (K=1,5 m/s²)
Doba nabíjania (batéria 2 Ah)	60 minút
Doba nabíjania (batéria 4 Ah)	120 minút
Odporúčaná nabíjačka	CDA1131P (100–240 VAC, 50/60 Hz, výstup 20 V / 2 A)
LED osvetlenie	Áno, integrované, automaticky sa zapína pri spustení
Opaskový háčik	Áno, odnímateľný a montovateľný vľavo alebo vpravo
Smer otáčania	Obojsmerný (vľavo/vpravo) so stredovým zámkom
Elektronická regulácia otáčok	Áno, stlačením spínača zap/vyp
Údržba a čistenie	Čistite kryt mäkkou mierne navlhčenou handričkou; nepoužívajte rozpúšťadlá
Bezpečnosť	Blokovací spínač (stredová poloha); dvojitá izolácia (trieda II)
Náhradné diely a opraviteľnosť	Kontaktujte zákaznícky servis Ferm alebo autorizované servisné stredisko
Záruka	Pozrite si priložený záručný list

Často kladené otázky - CDM1142P Ferm

Ako nabiť batériu bezdrôtového rázového uťahováka Ferm CDM1142P?

Vyberte batériu z nástroja, vložte ju do nabíjačky CDA1131P až na doraz a potom zapojte nabíjačku do sieťovej zásuvky. LED diódy indikujú stav: blikajúca zelená = nabíja sa, stála zelená = nabíjanie dokončené. Doba nabíjania je približne 60 minút pre batériu 2 Ah a 120 minút pre batériu 4 Ah.

Aké batérie sú kompatibilné s modelom CDM1142P?

Kompatibilné batérie sú modely CDA1132P (20 V, 2 Ah) a CDA1133P (20 V, 4 Ah) z priemyselnej platformy Ferm FI20V. Použitie iných batérií môže predstavovať riziko poranenia.

Aký je maximálny krútiaci moment rázového uťahováka Ferm CDM1142P?

Maximálny krútiaci moment je 150 Nm, čo umožňuje uťahovať a povoľovať strojové skrutky od M6 do M14 mm.

Ako vložiť a vybrať batériu z nástroja?

Pri vkladaní batérie ju zasuňte do priestoru na spodnej časti nástroja, kým nezapadne. Pri vyberaní držte nástroj, stlačte odblokovacie tlačidlo na zadnej strane batérie a posuňte ju smerom dozadu.

Ako zmeniť smer otáčania uťahováka?

Použite prepínač smeru otáčania umiestnený nad spínačom zap/vyp. Posuňte ho doľava (←) pre uťahovanie alebo vŕtanie, doprava (→) pre povoľovanie. Stredová poloha zablokuje spínač.

Ako nainštalovať príslušenstvo do šesťhranného upínania?

Uistite sa, že prepínač smeru je v stredovej polohe alebo že je batéria vybratá. Zasuňte šesťhranný nástavec 6,35 mm (1/4") až na doraz do upínania. Pri vyberaní posuňte krúžok upínania dopredu a vyberte nástavec.

Čo robiť, ak sa batéria nenabíja?

Skontrolujte, či je nabíjačka zapojená a batéria správne vložená. Ak červená LED bliká a zelená tiež bliká, batéria je chybná. Ak bliká len červená, batéria je príliš horúca: nabíjanie sa automaticky obnoví po ochladení.

Ako udržiavať uťahovák Ferm CDM1142P?

Pred čistením vypnite nástroj a vyberte batériu. Čistite kryt mäkkou mierne navlhčenou handričkou (mydlová voda). Nepoužívajte rozpúšťadlá ako benzín alebo alkohol. Skontrolujte, či nie sú upchaté vetracie otvory.

Kde nájdem náhradné diely pre tento nástroj?

Pre náhradné diely a opravy kontaktujte zákaznícky servis Ferm alebo autorizované servisné stredisko. Používajte iba originálne diely odporúčané výrobcom.

Aká je záruka na rázový uťahovák Ferm CDM1142P?

Podmienky záruky sú uvedené v záručnom liste priloženom k produktu. Záruka sa vzťahuje na výrobné chyby pri bežnom používaní. Uchovávajte doklad o kúpe.

NÁVOD NA OBSLUHU CDM1142P Ferm

Bezdrôtová lítium-iónová príklepová uťahovačka 20 V CDM1142P

Đakujeme vám, že ste si zakúpili produkt značky Ferm. Získali ste tým špičkový produkt od jedného z popredných európskych dodávatelov. Všetky produkty, ktoré vám boli dodané spoločnostou Ferm sa vyrábajú podľa najvyšších štandardov výkonu a bezpečnosti. V rámci našej podnikovej filozofie poskytujeme aj špičkové zákaznícke služby v kombinácii s komplexnou zárukou. Dúfame, že náš produkt vám bude dobre slúžit’ ešte mnoho rokov.

1. BEZPEČNOSTNÉ POKYNY

Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné varovania a pokyny. Nedodržiavanie

bezpečnostných varovaní a pokynov môže mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážnu ujmu na zdraví. Všetky bezpečnostné varovania a pokyny si odložte na budúce použitie.

V používatel'skej príručke alebo priamo na produkte nájdete nasledujúce symboly:

Prečítajte si používatel'skú príručku.

Vypovedá o riziku ujmy na zdraví, usmrtenia a poškodenia náradia v prípade nedodržiavania pokynov v tejto príručke.

Nepoužívajte v daždi

Len na použitie v interiéri

Max 40°C

Zariadenie triedy II – dvojitá izolácia – nevyžaduje si uzemnenú zástrčku.

Max. teplota 40°C

Batériu nevhadzujte do ohňa

Batériu nevhadzujte do vody

Produkt nelikvidujte v nevhodných kontajneroch.

Produkt je v súlade s platnými bezpečnostnými štandardmi obsiahnutými v európskych smerniciach.

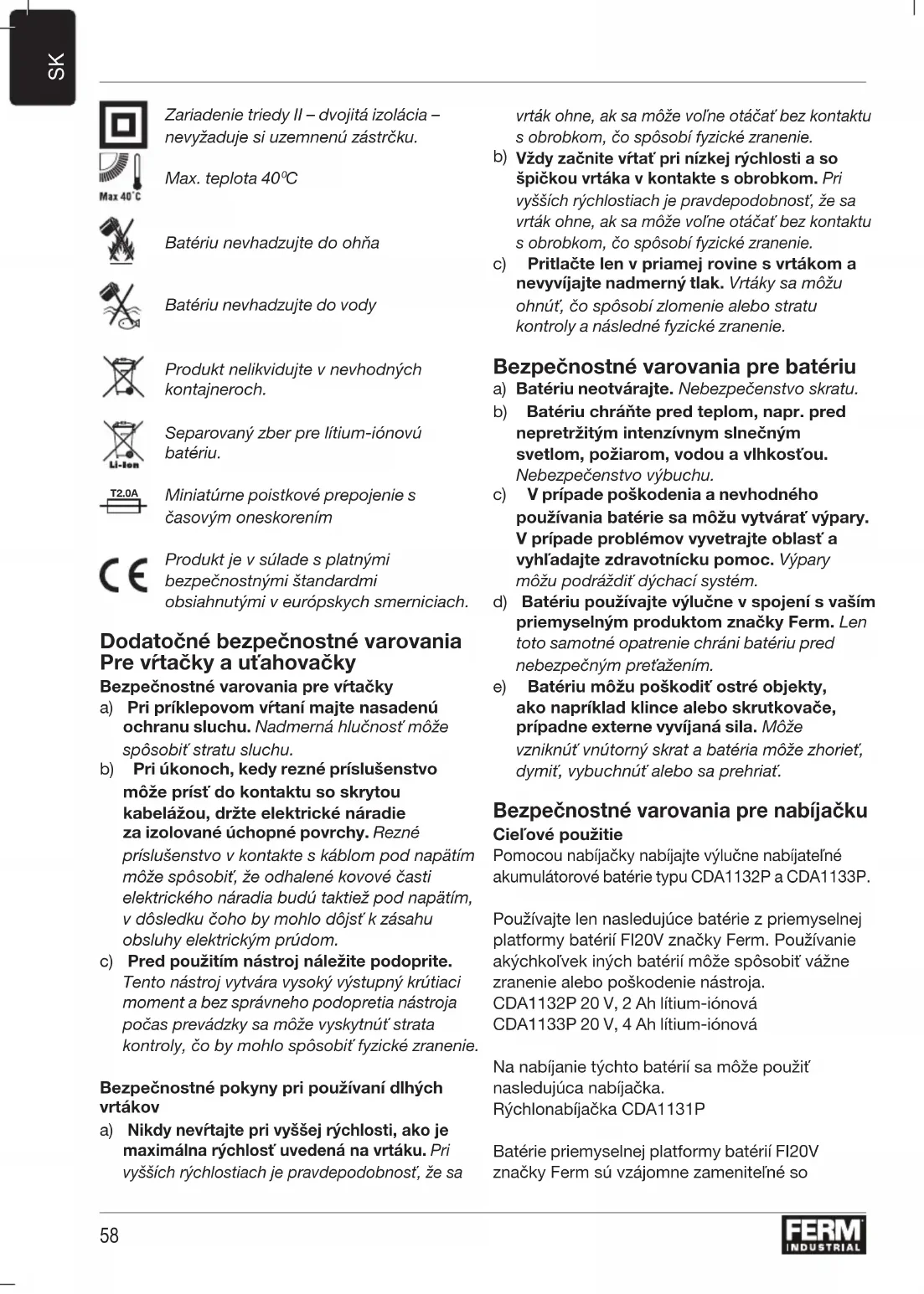

Dodatočné bezpečnostné varovania Pre vítačky a uťahovačky

a) Pri príklepovom vrtaní majte nasadenú ochranu sluchu. Nadmerná hlučnosť môže spôsobit' stratu sluchu.
b) Pri úkonoch, kedy rezné príslušenstvo môže príst do kontaktu so skrytou kabelážou, držte elektrické náradie za izolované úchopné povrchy. Rezné príslušenstvo v kontakte s káblom pod napätím môže spôsobit, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjst' k zásahu obsluhy elektrickým prúdom.
c) Pred použitím nástroj náležite podoprite. Tento nástroj vytvára vysoký výstupný krútiaci moment a bez správneho podopretia nástroja počas prevádzky sa môže vyskytnúť strata kontroly, čo by mohlo spôsobit’ fyzické zranenie.

Bezpečnostné pokyny pri používaní dlhých vrtákov

a) Nikdy nevítajte pri vyššej rýchlosti, ako je maximálna rýchlost uvedená na vrtáku. Pri vyšších rýchlostiach je pravdepodobnosť, že sa

vrták ohne, ak sa môže volne otáčat' bez kontaktu s obrobkom, čo spôsobí fyzické zranenie.

b) Vždy začnite vrtat' pri nízkej rýchlosti a so špičkou vrtáka v kontakte s obrobkom. Pri vyšších rýchlostiach je pravdepodobnosť, že sa vrták ohne, ak sa môže volne otáčat' bez kontaktu s obrobkom, čo spôsobí fyzické zranenie.

c) Pritlačte len v priamej rovine s vrtákom a nevyvíjajte nadmerný tlak. Vrtáky sa môžu ohnút, čo spôsobí zlomenie alebo stratu kontroly a následné fyzické zranenie.

Bezpečnostné varovania pre batériu

a) Batériu neotvárajte. Nebezpečenstvo skratu.
b) Batériu chráňte pred teplom, napr. pr nepretržitým intenzivnym slnečným svetlom, požiarom, vodou a vlhkostou. Nebezpečenstvo výbuchu.
c) V prípade poškodenia a nevhodného používania batérie sa môžu vytvárat výpary. V prípade problémov vyvetrajte oblast a vyhládajte zdravotnícku pomoc. Výpary môžu podráždit dýchací systém.
d) Batériu používajte výlučne v spojení s vaším priemyselným produktom značky Ferm. Len toto samotné opatrenie chráni batériu pred nebezpečným preťažením.
e) Batériu môžu poškodit' ostré objekty, ako napríklad klince alebo skrutkovače, prípadne externe vyvíjaná sila. Môže vzniknút' vnútorný skrat a batéria môže zhoriet', dymit', vybuchnút' alebo sa prehriat'.

Pomocou nabíjačky nabíjajte výlučne nabíjateľné akumulátorové batérie typu CDA1132P a CDA1133P.

Používajte len nasledujúce batérie z priemyselnej platformy batérií Fl20V značky Ferm. Používanie akýchkol'vek iných batérií môže spôsobit' vážne zranenie alebo poškodenie nástroja. CDA1132P 20 V, 2 Ah lítium-iónová CDA1133P 20 V, 4 Ah lítium-iónová

Na nabíjanie týchto batérií sa môže použit nasledujúca nabíjačka. Rýchlonabíjačka CDA1131P

Batérie priemyselnej platformy batérií FI20V značky Ferm sú vzájomne zamenitelné so

všetkými nástrojmi priemyselnej platformy batérií FI20V značky Ferm.

Reziduálne riziká

Ani v prípade, ak sa elektrické náradie používa podl'a pokynov, nie je možné eliminovať všetky zvyškové rizikové faktory. Nasledujúce nebezpečenstvá môžu vyvstať vzhľadom na konštrukciu a dizajn elektrického náradia:

a) Zdravotné defekty vyvstávajúce z vibračných emisií elektrického náradia hrozia v prípade, ak sa náradie používa počas dlhých časových období alebo sa správne nespravuje a nepodrobuje údržbe.
b) Ublíženie na zdraví a škody na majetku môžu byť spôsobené vymrštenými kusmi zlomeného príslušenstva.

Varovanie! Toto elektrické náradie počas prevádzky vytvára elektromagnetické pole. Toto pole môže za istých okolností rušit' aktívne alebo pasívne lekárske implantáty. V záujme zníženia rizika vážnych a smrtelných zranení odporúčame sa osobám s lekárskymi implantátmi pred zahájením používania náradia poradit' s ošetrujúcim lekárom.

Výmena napájacieho kábla

Ak dôjde k poškodeniu napájacieho kábla, vymenit' ho môže len výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby nedošlo k ublíženiu na zdraví.

2. INFORMÁCIE O ZARIADENÍ

Ciel'ové použitie

Táto príklepová uťahovačka je určená na skrutkovanie a povol’ovanie skrutiek.

Technické špecifikácie

Zariadenie CDM1142P

Napätie 20 V

Držiak nadstavcov 6,35 mm 1⁄4” interný šesthranný

Otáčky bez záťaže 0 – 2900/min

Nárazová intenzita 0 – 3300/min

Max. krútiaci moment 150 Nm

Priemer skrutky zariadenia M6 – M14 mm

Hmotnosť (bez akumulátorovej batérie)	1,18 kg
Akustická úroveň tlaku L	_pA 80.0 dB(A), K=3dB(A)
Úroveň akustického výkonu L	_wA 91.0 dB(A), K=3dB(A)
Vibrácie 1,740 m/s	^2 K = 1,5 m/s ^2

Nabíjačka CDA1131P

Vstup nabíjačky 100-240 VAC 50-60 Hz,50 W
Výstup nabíjačky	20 V 2 A
Čas nabíjania 2 Ah batérie	60 minút
Čas nabíjania 4 Ah batérie	120 minút
Odporúčané batérie	CDA1132P, CDA1133P
Hmotnost'	0,36 kg

Batéria	CDA1132P
Typ batérie	Lítium-iónová
Napätie 20 V
Kapacita	2,0 Ah
Odporúčaná nabíjačka	CDA1131P
Hmotnosť	0,38 kg

Hladina vibrácií

Hladina vibračných emisií uvádzaná v tejto používatel'skej príručke bola nameraná podľa štandardizovaného testu definovaného v štandarden EN 62841; môže sa použiť na porovnanie jedného náradia s druhým a ako predbežné hodnotenie vibrácií pri používaní náradia na uvádzané účely

• Používanie náradia na rôzne účely alebo s rôznym či nevhodne udržiavaným príslušenstvom môže výrazne zvýšit’ hladinu expozície.
• Obdobia, ked' je náradie vypnuté alebo sa prevádzkuje na vol'nobeh (bez pracovného úkonu), môžu výrazne znížit hladinu expozície

Pred účinkami vibrácií sa chráňte údržbou náradia a príslušenstva, udržiavaním rúk v teple a vhodnou organizáciou pracovných postupov.

Popis

Čísla uvedené v texte sa odvolávajú na diagramy na stranách 2 – 3

Obr. A

Batéria sa pred prvým použitím musí nabit'.

Vybratie batérie zo zariadenia

Obr. B

• Zariadenie (1) pevne uchopte jednou rukou.
- Druhou rukou stlačte tlačidlo na uvoľnenie batérie (3) na zadnej strane batérie (2).
- Tlačidlo (3) držte stlačené a batériu vytiahnite von zo zariadenia podľa znázornenia na obr. B.

Vloženie batérie do zariadenia

Obr. B

• Zariadenie (1) pevne uchopte jednou rukou.
- Batériu (2) vložte do základne zariadenia podľa znázornenia na obr. B.
- Batériu tlačte d'alej dopredu, kým nezapadne na miesto.

Kontrola stavu nabitia batérie

Obr. C

Obsiahnutá batéria sa dodáva v čiastočne nabitom stave.

• Ak chcete skontrolovať stav nabitia batérie, nakrátko stlačte tlačidlo (4) na batérií.
• Batéria má 3 svetlá signalizujúce úroveň

Nabíjačka je vybavená 2 indikátormi LED (6), ktoré signalizujú stav procesu nabíjania:

Červená kontrolka LED:	Zelený stav LED:	Stav nabíjačky
Vyp. Vyp. Bez napájania
Zap. Vyp.		Pohotovostný režim:- Nie je vložená batéria alebo- Batéria je vložená, ale nabíjanie sa dokončilo už pred viac ako 2 hodinami
Bliká Bliká Chybná batéria
Zap. Bliká Nabíjanie batérie prebieha
Zap. Zap.		Nabíjanie batérie sa dokončilo, batéria je úplne nabitá
Bliká Vyp.		Batéria je príliš horúca, priebeh nabíjania bol pozastavený. Nabíjanie sa zaháji automaticky po tom, ako batéria vychladne.

• Úplné nabitie batérie môže trvať max. 60 minút.
• Ked' batériu úplne nabijete, odpojte konektor nabíjačky zo zásuvky a batériu vyberte z nabíjačky.
• Batériu môžete uschovať alebo priamo nainštalovať do zariadenia.

Lítium-iónové články je množné uchovávať dlhodobo bez toho, aby stratili svoju kapacitu nabitia. Ked' sa zariadenie dlhší čas nebude používať, najlepšie je batériu uskladniť v nabitom stave.

Skl'učovadlo s rýchlym uvoľnením

Používajte výlučne 1/4" (6,35 mm) šestřhranné príklepové nadstavce. Nepríklepové nadstavce sa môžu zlomiť a spôsobit' nebezpečný stav. Príslušenstvo pred použitím skontrolujte, aby ste zaistili, že neobsahuje žiadne praskliny.

Smerový spínač (10) prepnite do uzamknutej (stredovej) polohy, prípadne pred výmenou príslušenstva odpojte akumulátorovú batériu. Za účelom inštalácie nadstavca ho úplne zasuňte. Nadstavec sa uzamkne na svojom mieste. Aby ste nadstavec odpojili, potiahnite objímku skľučovadla (8) smerom od prednej strany nástroja. Vyberte nadstavec.

Nastavenie smeru otáčania Obr. A

Spínač Zap./Vyp. (11) slúži na aktivovanie zariadenia a nastavenie rýchlosti otáčania.

• Spínač zap./vyp. (11) aktivuje zariadenie, pričom čím d'alej sa spínač potlačí, tým rýchlejšie sa bude vrták otáčat'.
• Uvolnením spínača Zap./Vyp. (11) zastavte zariadenie.
• Posunutím reverzného spínača (10) do stredovej polohy zablokujte pohyb spínača Zap./Vyp. V tejto polohe sa nedá aktivovať.

Zariadenie položte až vtedy, ked' sa úplne zastaví. Neklad'te ho na prašný podklad, pretože prachové častice by sa mohli dostat' do vnútra mechanizmu.

Pracovné svetlo (9)

Obr. A

Zariadenie je vybavené pracovným svetlom na osvetlenie pracovného miesta.

Zariadenie je vybavené háčikom na opasok na zavesenie zariadenia na opasok počas používania.

Smerový spínač (10) vždy prepnite do stredovej polohy, aby nemohlo dôjst'k neúmyselnému spusteniu zariadenia.

• Pri dodaní je háčik na opasok (12) upevnený na l'avej strane zariadenia.
• Odstránením skrutky na háčiku sa háčik dá poľahky zložit.
• V prípade potreby je ho možné upevnit' na pravú stranu zariadenia.

4. ÚDRŽBA

Puzdro zariadenia vyčistite jemnou tkaninou, podľa možností po každom použití. Uistite sa, že vetracie otvory neobsahujú prach a nečistoty. Odolné nečistoty odstráňte jemnou tkaninou navlhčenou v mydlovej vode. Nepoužívajte rozpúšťadlá ako benzín, alkohol, amoniak a pod. Takéto chemické látky poškodia syntetické komponenty.

ŽIVOTNÉ PROSTREDIE

Chybné alebo vyradené elektrické či elektronické zariadenia musia byť zberané v príslušných recyklačných zberniach.

Len pre krajiny ES

Elektrické náradie nelikvidujte ako súčasť komunálneho odpadu. Podľa Európskej smernice 2012/19/EÚ o vyrađených elektrických a elektronických zariadeniach a jej implementácie do národného práva sa elektrické náradie, ktoré je viac nepoužitelné, musí zberat’ ako separovaný odpad a likvidovať ekologickým spôsobom.

ZÁRUKA

Produkt a používatel'ská príručka podliehajú zmenám. Špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.

Akumulatorski litijev-ionski udarni vijačnik 20 V CDM1142P

(SK) Výhlasujeme na našu výhradnú zodpovednosť, že tento výrobok je v zhode a súlade s nasledujúcimi normami a predpísmi: Je v súlade s normou 2011/65/EÚ Európske u Hallam Lebanon a Rady z 8. júna 2011 týkajúcej sa obmedzenia použivania určitých nebezpečných látok v elektrickom a elektronickom vybavení.
