CDM1142P - Pora Ferm - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen iskuruuvinväännin
Merkki	Ferm
Malli	CDM1142P
Nimellisjännite	20 V
Akun tyyppi	Litiumioni (Li-Ion)
Akun kapasiteetti	2 Ah (CDA1132P) tai 4 Ah (CDA1133P)
Työkalunpidike	Kuusikulmainen istukka 6,35 mm (1/4")
Tyhjäkäyntinopeus	0 – 2900 /min
Iskutaajuus	0 – 3300 /min
Maksimivääntömomentti	150 Nm
Ruuvin halkaisija	M6 – M14 mm
Paino (ilman akkua)	1,18 kg
Äänenpainetaso	80 dB(A) (K=3 dB)
Äänitehotaso	91 dB(A) (K=3 dB)
Tärinätaso	1,740 m/s² (K=1,5 m/s²)
Latausaika (akku 2 Ah)	60 minuuttia
Latausaika (akku 4 Ah)	120 minuuttia
Suositeltu laturi	CDA1131P (100–240 VAC, 50/60 Hz, ulostulo 20 V / 2 A)
LED-valaistus	Kyllä, sisäänrakennettu, syttyy automaattisesti käynnistyksessä
Vyökiinnike	Kyllä, irrotettava ja asennettava vasemmalle tai oikealle
Pyörimissuunta	Vaihdettava (vasen/oikea) keskilukituksella
Elektroninen nopeudensäädin	Kyllä, painamalla käynnistyskytkintä
Huolto ja puhdistus	Puhdista kotelo pehmeällä, hieman kostealla liinalla; älä käytä liuottimia
Turvallisuus	Lukituskytkin (keskiasento); kaksoiseristys (luokka II)
Varaosat ja korjattavuus	Ota yhteyttä Fermin asiakaspalveluun tai valtuutettuun huoltoliikkeeseen
Takuu	Katso mukana toimitettu takuutodistus

Usein kysytyt kysymykset - CDM1142P Ferm

Miten ladata Ferm CDM1142P -ruuvinvääntimen akku?

Irrota akku työkalusta, työnnä se laturiin CDA1131P pohjaan asti ja kytke laturi pistorasiaan. LED-valot ilmaisevat tilan: vihreä vilkkuva = lataus, vihreä tasainen = lataus valmis. Latausaika on noin 60 minuuttia 2 Ah:n akulla ja 120 minuuttia 4 Ah:n akulla.

Mitkä akut ovat yhteensopivia mallin CDM1142P kanssa?

Yhteensopivia akkuja ovat mallit CDA1132P (20 V, 2 Ah) ja CDA1133P (20 V, 4 Ah) Ferm FI20V -teollisuusalustasta. Muiden akkujen käyttö voi aiheuttaa loukkaantumisvaaran.

Mikä on Ferm CDM1142P -iskuruuvinvääntimen maksimivääntömomentti?

Maksimivääntömomentti on 150 Nm, mikä mahdollistaa M6–M14 mm:n ruuvien kiristämisen ja irrottamisen.

Miten akku asetetaan ja poistetaan työkalusta?

Aseta akku liu'uttamalla se työkalun pohjassa olevaan tilaan, kunnes se napsahtaa paikalleen. Poista akku pitämällä työkalua, paina akun takana olevaa lukituksen vapautuspainiketta ja liu'uta akkua taaksepäin.

Miten ruuvinvääntimen pyörimissuunta vaihdetaan?

Käytä käynnistyskytkimen yläpuolella olevaa pyörimissuunnan valitsinta. Työnnä sitä vasemmalle (←) ruuvaamista tai poraamista varten, oikealle (→) irrottamista varten. Keskiasento lukitsee kytkimen.

Miten lisävarusteet asennetaan kuusikulmaistukkaan?

Varmista, että pyörimissuunnan valitsin on keskiasennossa tai että akku on irrotettu. Työnnä 6,35 mm:n (1/4") kuusikulmainen lisävaruste pohjaan asti istukkaan. Poistaaksesi, vedä istukan rengasta eteenpäin ja ota lisävaruste pois.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että laturi on kytketty ja akku on asetettu oikein. Jos punainen LED vilkkuu ja vihreä vilkkuu samanaikaisesti, akku on viallinen. Jos vain punainen vilkkuu, akku on liian kuuma: lataus jatkuu automaattisesti jäähtymisen jälkeen.

Miten Ferm CDM1142P -ruuvinväännintä huolletaan?

Ennen puhdistusta kytke työkalu pois päältä ja irrota akku. Puhdista kotelo pehmeällä, hieman kostealla liinalla (saippuavesi). Älä käytä liuottimia kuten bensiiniä tai alkoholia. Varmista, että ilmanvaihtoaukot eivät ole tukossa.

Mistä löydän varaosia tälle työkalulle?

Varaosia ja korjausta varten ota yhteyttä Fermin asiakaspalveluun tai valtuutettuun huoltoliikkeeseen. Käytä vain valmistajan suosittelemia alkuperäisosia.

Mikä on Ferm CDM1142P -iskuruuvinvääntimen takuu?

Takuuehdot on kuvattu tuotteen mukana toimitetussa takuutodistuksessa. Takuu kattaa valmistusviat normaalissa käytössä. Säilytä ostokuitti.

KÄYTTÖOHJE CDM1142P Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekä kaiken kattavan takuun. Toivomme, että nautitte tämän tuotteen käytöstä monien vuosien ajan.

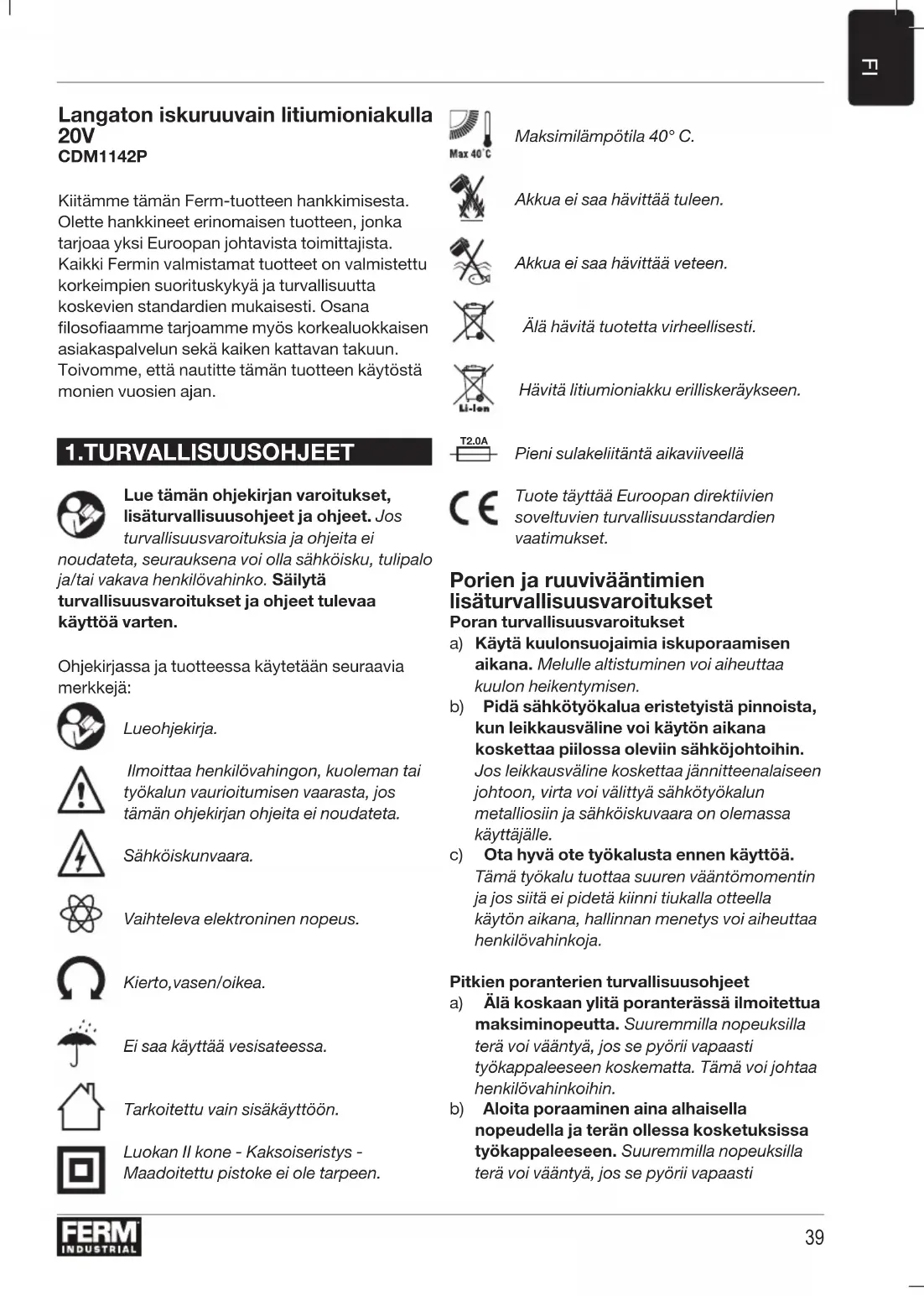

1.TURVALLISUUSOHJEET

Lue tämän ohjekirjan varoitukset, lisäturvallisuusohjeet ja ohjeet. Jos turvallisuusvaroituksia ja ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten.

Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä:

Lueohjekirja.

Ilmoittaa henkilövahingon, kuoleman tai työkalun vaurioitumisen vaarasta, jos tämän ohjekirjan ohjeita ei noudateta.

Sähköiskunvaara.

Vaihteleva elektroninen nopeus.

Kierto, vasen/oikea.

Ei saa käyttää vesisateessa.

Tarkoitettu vain sisäkäyttöön.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Maksimilämpötila 40°C.

Akkua ei saa hävittää tuleen.

Akkua ei saa hävittää veteen.

Älä hävitä tuotetta virheellisesti.

Hävitä litiumioniakku erilliskeräykseen.

Pieni sulakeliitäntä aikaviiveellä

Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

Porien ja ruuvivääntimien lisäturvallisuusvaroitukset Poran turvallisuusvaroitukset

a) Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen.
b) Pidä sähkötyökalua eristetyistä pinnoista, kun leikkausväline voi käytön aikana koskettaa piilossa oleviin sähköjohtoihin. Jos leikkausväline koskettaa jännitteenalaiseen johtoon, virta voi välittyä sähkötyökalun metalliosiin ja sähköiskuvaara on olemassa käyttäjälle.
c) Ota hyvä ote työkalusta ennen käyttöä. Tämä työkalu tuottaa suuren vääntömomentin ja jos siitä ei pidetä kiinni tiukalla otteella käytön aikana, hallinnan menetys voi aiheuttaa henkilövahinkoja.

Pitkien poranterien turvallisuusohjeet

a) Älä koskaan ylitä poranterässä ilmoitettua maksiminopeutta. Suuremmilla nopeuksilla terä voi vääntyä, jos se pyörii vapaasti työkappaleeseen koskematta. Tämä voi johtaa henkilövahinkoihin.
b) Aloita poraaminen aina alhaisella nopeudella ja terän ollessa kosketuksissa työkappaleeseen. Suuremmilla nopeuksilla terä voi vääntyä, jos se pyörii vapaasti

työkappaleeseen koskematta. Tämä voi johtaa henkilövahinkoihin.

c) Kohdista terään painetta ainoastaan suorassa linjassa ja vältä liiallista painetta. Terät voivat vääntyä ja aiheuttaa murtumisen tai hallinnan menetyksen, mikä voi johtaa henkilövahinkoihin.

Akun turvallisuusvaroitukset

a) Älä avaa akkua. Oikosulkuvaara.
b) Suojaa akku lämmöltä (esim. jatkuvalta auringonvalolta), tulelta, vedeltä sekä kosteudelta. Räjähdysvaara.
c) Jos akku vaurioituu tai sitä käytetään virheellisesti, siitä voi päästä höyryä. Tuuleta alue ja ota yhteyttä lääkäriin, mikäli valituksia ilmenee. Höyryt voivat aiheuttaa ärsytystä hengitysteihin.
d) Käytä akkua ainoastaan Ferm Industrial -tuotteen kanssa. Täten akku suojataan vaaralliselta ylikuormitukselta.
e) Terävät kohteet (esim. naulat tai ruuvimeisselit) tai ulkoiset iskuvoimat voivat vahingoittaa akkua. Seurauksena voi olla oikosulku ja akku voi palaa, räjähtää tai ylikuumentua tai siitä voi päästä savua.

Laturin turvallisuusvaroitukset Käyttötarkoitus

Lataa laturilla ainoastaan CDA1132P- ja CDA1133P-mallisia ladattavia akkuja.

Käytä ainoastaan seuraavia Ferm Industrial FI20V -akkualustan akkuja. Muiden akkujen käyttö voi aiheuttaa vakavia henkilövahinkoja tai vaurioittaa laitetta.

CDA1132P 20 V, 2 Ah Litiumioni CDA1133P 20 V, 4 Ah Litiumioni

Nämä akut voidaan ladata seuraavalla laturilla. CDA1131P Pikalaturi

Ferm Industrial FI20V -akkualustan akut sopivat kaikkiin Ferm Industrial FI20V -akkualustan työkaluihin.

Jäännösvaarat

Vaikka sähkötyökalua käytettäisiin ohjeiden mukaisesti, kaikkia riskitekijöitä ei voida poistaa. Seuraavat vaarat voivat johtua sähkötyökalun rakenteeseen ja muotoon liittyen:

a) Tärinästä aiheutuvat terveysvaarat, jos sähkötyökalua käytetään pitkään tai sitä ei hallita tai ylläpidetä oikeaoppisesti.
b) Henkilö- ja omaisuusvahingot yllättäen rikkoutuvien lisävarusteiden vuoksi.

Varoitus! Tämä sähkötyökalu tuottaa sähkömagneettikenttiä käytön aikana. Kyseinen kenttä voi joskus aiheuttaa häiriötä aktiivisiin ja passiivisiin lääkinnällisiin implantteihin. Vakavan tai kuolemanvaarallisen henkilövahingon välttämiseksi suosittelemme, että lääkinnällisiä implantteja käyttävät henkilöt ottavat yhteyttä lääkäriin ja lääkinnällisen implantin valmistajaan ennen tämän sähkötyökalun käyttöä.

Virtajohdon vaihto

Jos virtajohto on vaurioitunut, se tulee vaihdattaa valmistajalla, valmistajan huoltopalvelussa tai vastaavalla pätevällä asiantuntijalla vaarojen välttämiseksi.

2.KONEENTIEDOT

Käyttötarkoitus

Iskuruuvain on tarkoitettu ruuvien ruuvaamiseen ja irrottamiseen.

Tekniset tiedot

Laite CDM1142P
Jännite 20 V
Työkalupidike 6,35 mm 1⁄4” sis.kuusiokolo
Kuormittamaton nopeus 0-2900/min
Iskunopeus 0-3300/min
Maksimimomentti 150 Nm
Koneen ruuvin halkaisija	M6–M14 mm
Paino (ilman akkua)	1,18 kg
Äänenpainetaso	L_pA 80.0 dB(A), K=3dB(A)
Äänitehotaso	L_wA 91.0 dB(A), K=3dB(A)
Tärinä	1,740 m/s2 K=1,5 m/s2

Laturi CDA1131P

Laturin tulo 100-240 VAC 50-60 Hz, 50 W

Laturin lähtö 20 V 2 A

Latausaika 2 Ah akku 60 minuuttia

Latausaika 4 Ah akku 120 minuuttia

Suositellut akut CDA1132P, CDA1133P

Paino 0,36 kg

Akku CDA1132P

Akkutyyppi Litiumioni

Jännite 20 V

Kapasiteetti 2,0 Ah

Suositeltu laturi CDA1131P

Paino 0,38 kg

Tärinätaso

Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN 62841 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri työkaluja ja sitä voidaan käyttää tärinälle altistumisen alustavaan arviointiin, kun työkalua käytetään mainittuihin käyttötarkoituksiin.

- Jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi.

- Sammutusajat tai käyttämättömät ajat voivat huomattavasti laskea altistumistasoa

Suojaudu tärinän vaikutuksilta ylläpitämällä työkalua ja sen lisävarusteita, pidä kädet lämpiminä ja käytä organisoituja työtoimenpiteitä.

Kuvaus

Tekstin numerot viittaavat sivujen 2-3 kaavioihin.

Kuva A

1. Kone
2. Akku
3. Akun vapautuspainike
4. Akun latauksen merkkivalo
5. Laturi
6. Latauksen LED-merkkivalot
7. 1/4" (6,35 mm) kuusioistukka
8. Istukan rengas

9. Työvalo
   10.Suuntakytkin

10. Virtakytkin

12.Vyökoukku

3. KÄYTTÖ

Akku tulee ladata ennen ensimmäistä käyttökertaa.

Akun poistaminen koneesta

Kuva B

• Pidä koneesta (1) tiukasti yhdellä kädellä.
• Paina akun vapautuspainike (3) toisella kädellä alas akun (2) takaosassa.
• Pidä tätä painiketta (3) alhaalla ja liu'uta akkua taaksepäin koneesta pois, kuvan B mukaisesti.

Akun asentaminen koneeseen

Kuva B

Varmista, että akku on ulkoisesti puhdas ja kuiva ennen sen liittämistä laturiin tai koneeseen.

• Pidä koneesta (1) tiukasti yhdellä kädellä.
• Aseta akku (2) koneen kantaan kuvan B mukaisesti.
• Paina akkua syvemmälle, kunnes se napsahtaa paikoilleen.

Akun lataustason tarkistaminen

Kuva C

Tuotteeseen kuuluva akku toimitetaan osittain ladattuna.

• Tarkista akun lataustila painamalla akun painiketta (4) lyhyesti.
• Akussa on 3 merkkivaloa, jotka osoittavat lataustason. Mitä enemmän merkkivaloja palaa, sitä enemmän akussa on virtaa jäljellä.

Akun lataaminen (laturilla)

Kuva C

• Poista akku (2) koneesta.
• Käännä akku (2) ylösalaisin ja liu'uta se laturiin (5) kuvan C mukaisesti.
• Paina akkua, kunnes se on kokonaan asennusaukossa.
• Liitä laturin pistoke sähköverkkoon ja odota hetki. Laturin LED-merkkivalot (6) syttyvät ja osoittavat laturin tilan.

LED-merkkivalot (6)

Kuva C

Laturissa on kaksi LED-merkkivaloa (6), jotka osoittavat latausprosessin tilan:

Punainen LED-tila:	Vihreä LED-tila:	Laturin tila
Pois Pois Ei virtaa
Päällä Pois		Valmiustila:-Akkua ei ole asetettu paikoilleen, tai-Akku on asennettu, mutta lataus on päättynyt yli 2 tuntia sitten.
Vilkkuva Vilkkuva	Va Viallinen akku
Päällä Vilkkuva	Akun lataus käynnissä
Päällä Päällä		Akun lataus päättynyt, akku ladattu täyteen
Vilkkuva Pois		Akku on liian kuuma, lataus on keskeytetty pitoon. Lataus käynnistyy automaattisesti uudelleen, kun akku on jäähtynyt.

• Akun täyteen lataaminen voi kestää jopa 60 minuuttia.
• Kun akku on ladattu täyteen, poista laturin pistoke sähköverkosta ja irrota akku laturista.
• Akku voidaan varastoida tai asentaa suoraan koneeseen.

Litiumionikennot voidaan varastoida pitkäksi ajaksi heikentämättä huomattavasti niiden lataustasoa. Kun konetta ei käytetä pitkään aikaan, akku kannattaa varastoida ladattuna.

Pikaistukka

Käytä ainoastaan 1/4" (6,35 mm) iskukäyttöön tarkoitettuja varusteita kuusiokololla. Muut kuin iskukäyttöön tarkoitetut varusteet voivat rikkoutua ja aiheuttaa vaaratilanteita. Tarkista varuste ennen käyttöä halkeamien varalta.

Aseta suuntakytkin (10) lukitusasentoon (keskelle) tai poista akku ennen varusteiden vaihtamista. Asenna varuste kokonaan paikoilleen. Varuste lukittuu paikoilleen. Irrota varuste vetämällä istukan rengas (8) irti työkalun etuosasta. Poista varuste.

Kiertosuunnan säätäminen

Kuva A

• Aseta suuntakytkin (10) asentoon ‘←’ ruuvien kiertämiseksi tai poraamiseksi.
• Aseta suuntakytkin (10) asentoon ‘→’ ruuvien poistamiseksi.

Koneen päälle ja pois päältä kytkeminen Kuva A

Kone käynnistetään ja kiertonopeus säädetään virtakytkimellä (11).

• Voit kytkeä koneen päälle painamalla virtakytkintä (11). Mitä syvemmälle kytkintä painetaan, sitä nopeampaa pora pyörii.
• Kone sammuu, kun virtakytkin (11) vapautetaan.
• Käännä suunnan peruutuskytkin (10) keskiasentoon virtakytkimen liikkeen lukitsemiseksi. Tässä asennossa sitä ei voida käyttää.

Aseta kone alas vasta sitten, kun se on pysähtynyt kokonaan. Älä aseta konetta pölyiselle alustalle, sillä pölyhiukkaset voivat päästä mekanismiin.

Työvalo (9)

Kuva A

Koneessa on työvalo työalueen valaisemiseksi.

• Se syttyy automaattisesti, kun virtakytkintä painetaan.
• Se sammuu automaattisesti, kun virtakytkin vapautetaan.

Vyökoukku (12)

Kuva A

Koneessa on vyökoukku koneen kiinnittämiseksi vyöhön käytön aikana.

Kytke suuntakytkin (10) aina keskiasentoon, jotta kone ei voisi käynnistyä vahingossa.

• Vyökoukku (12) asennetaan toimituksen yhteydessä koneen vasemmalle puolelle.
• Se voidaan helposti poistaa irrottamalla koukun ruuvi ja poistamalla se.
• Se voidaan asentaa halutessa koneen oikealle puolelle.

4.HUOLTO

Sammuta kone ja irrota akku laitteesta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat syntetisiä komponentteja.

YMPÄRISTÖ

Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä.

TAKUU

Takuuehdot löytyvät erillisestä takuukortista.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.
